소형 로봇 암 및 데스크톱 6축 로봇용 미니 하모닉 감속기

소형화 및 경량화 로봇 시스템의 개발로 로봇 관절 부품에 대한 새로운 요구 사항이 생겨나고 있습니다. 소형 로봇 팔, 데스크톱 로봇 팔, 그리고 소형 6축 로봇 팔은 전자 제품 조립, 실험실 자동화, 교육, 연구 및 기타 공간 제약이 있는 응용 분야에서 점점 더 많이 사용되고 있습니다. 이러한 로봇은 의도된 작업 공간에 비해 너무 크거나 무거워지지 않으면서 유연한 다축 움직임을 제공해야 합니다.

소형 6축 로봇 팔은 일반적으로 6개의 회전 관절을 사용하여 엔드 이펙터의 위치와 방향을 제어합니다. 이러한 구조는 로봇에게 뛰어난 유연성을 제공하지만, 관절 설계에는 어려움을 더합니다. 각 관절은 크기와 무게를 제어하면서 충분한 출력 토크와 위치 정확도를 제공해야 합니다.

이러한 유형의 로봇 팔에서 감속기는 단순한 동력 전달 부품 이상의 역할을 합니다. 크기, 백래시, 감속비, 토크 밀도 및 기계적 구조는 로봇 전체 설계에 직접적인 영향을 미칠 수 있습니다. 미니 하모닉 감속기는 높은 감속비, 낮은 백래시, 높은 토크 밀도가 요구되는 로봇 관절에 적합한 소형 동력 전달 솔루션을 제공하며, 중공 구조의 경우 내부 케이블 배선이 가능합니다.

소형 6축 로봇 팔, 데스크톱 로봇 팔, 경량 협동 로봇 팔 및 소형 자동화 장비를 개발하는 제조업체에게 있어 이러한 특성은 미니 하모닉 감속기를 최신 로봇 관절 설계에 특히 적합하게 만듭니다.

소형 로봇 팔에 미니 하모닉 감속기가 필요한 이유는 무엇일까요?

소형 로봇 팔은 기존 산업용 로봇을 단순히 축소하는 것만으로는 설계할 수 없습니다. 로봇이 작아질수록 관절 크기, 관절 무게, 모터 토크 및 설치 공간 간의 관계가 더욱 중요해집니다.

일반적인 6축 로봇 팔은 직렬로 배열된 여러 개의 회전 관절로 구성됩니다. 관절의 무게는 팔의 밑부분에 가까운 관절들이 지탱합니다. 어깨나 팔꿈치 관절이 불필요하게 무거워지면, 상류의 관절들이 로봇을 움직이기 위해 더 큰 토크를 필요로 하게 됩니다. 이는 더 큰 모터, 더 큰 구조 부품, 그리고 로봇 전체의 무게 증가로 이어질 수 있습니다.

데스크톱 로봇 팔의 경우, 전체 시스템이 작업대나 소형 자동화 셀 내부에서 작동할 수 있을 만큼 충분히 작아야 하므로 이 문제는 더욱 분명해집니다.

따라서 높은 토크 밀도를 가진 소형 감속기는 단순히 기어박스 크기를 줄이는 것 이상의 효과를 가져올 수 있습니다. 엔지니어들은 이를 통해 관절 크기를 줄이고, 로봇 무게를 제어하며, 소형 6축 로봇 팔 전체의 기계 구조를 최적화할 수 있습니다.

이것이 바로 미니 하모닉 감속기가 소형 로봇 관절에 적합한 주요 이유 중 하나입니다.

소형 로봇 팔용 미니 하모닉 감속기란 무엇인가요?

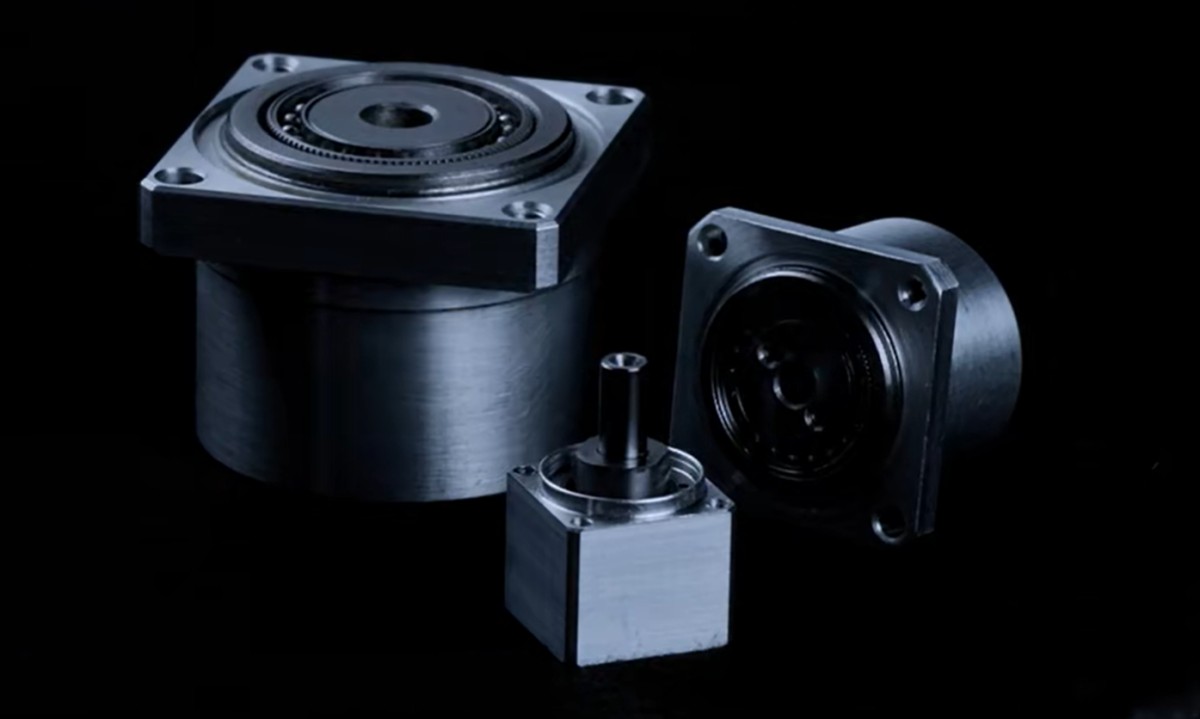

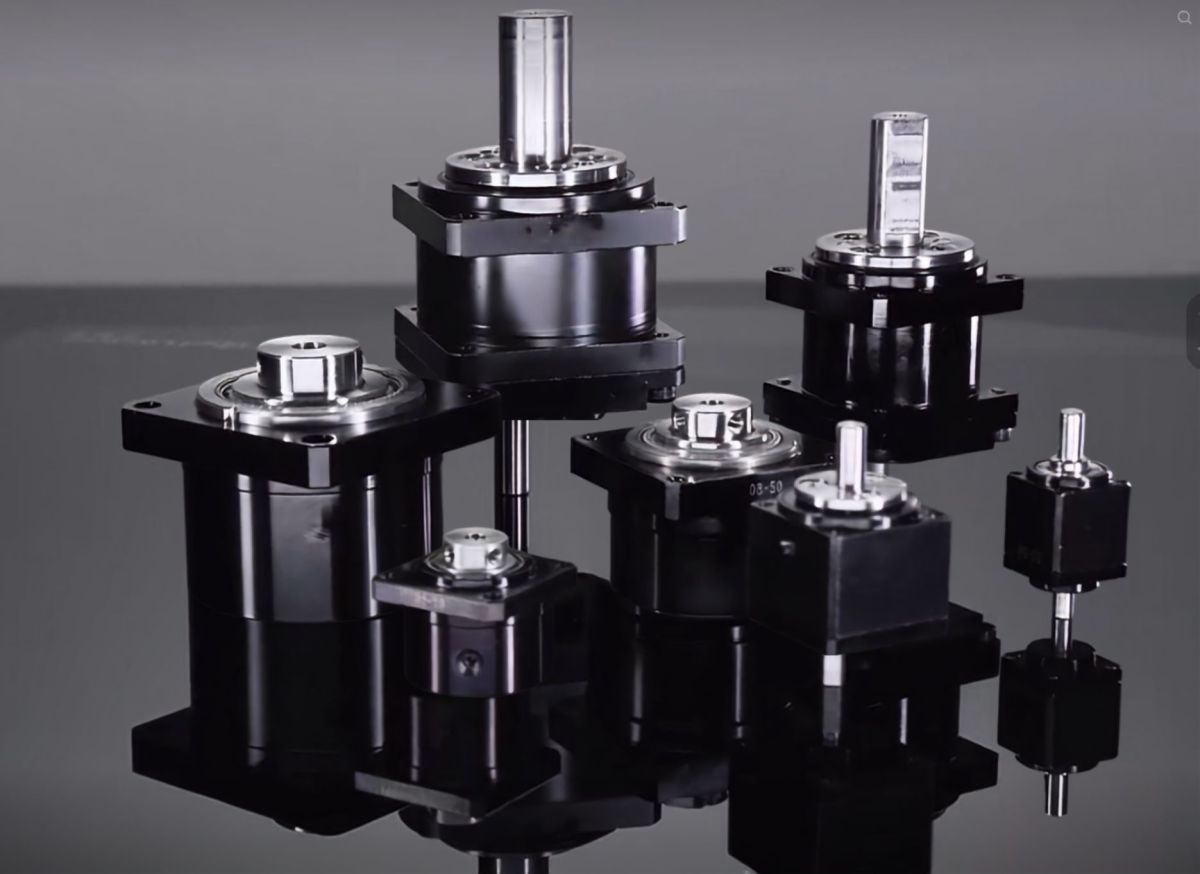

미니 하모닉 감속기는 하모닉 전달 기술을 기반으로 하는 소형 정밀 기어박스입니다. 주요 기능은 모터의 고속 회전을 로봇 관절에 필요한 저속, 고토크 출력 운동으로 변환하는 것입니다.

고조파 전달 방식에서 얻을 수 있는 높은 감속비 덕분에 비교적 소형의 감속기도 여러 단의 기어를 사용하지 않고도 상당한 속도 감소를 달성할 수 있습니다. 로봇 응용 분야에서 일반적으로 사용되는 감속비는 모델에 따라 30:1, 50:1, 80:1, 100:1 등이 있습니다.

소형 로봇 팔의 기본 동력 전달 시스템은 모터, 소형 하모닉 감속기, 출력 관절로 구성될 수 있습니다. 프레임리스 토크 모터, 엔코더, 브레이크와 결합하면 감속기는 더욱 통합된 로봇 관절 액추에이터의 일부가 될 수도 있습니다.

이러한 아키텍처는 설치 공간이 제한적이고 모든 구성 요소를 신중하게 통합해야 하는 소형 로봇 팔, 데스크톱 로봇 팔, 데스크톱 6축 로봇, 소형 협동 로봇 팔 및 소형 로봇 관절에 특히 적합합니다.

소형 로봇 팔용 미니 하모닉 감속기의 주요 장점

컴팩트한 크기와 높은 감속비

미니 하모닉 감속기의 가장 중요한 장점 중 하나는 컴팩트한 변속 구조 내에서 비교적 높은 감속비를 달성할 수 있다는 점입니다.

30:1, 50:1, 80:1, 100:1과 같은 감속비는 모터와 감속기가 여러 단계의 감속기를 사용하지 않고도 필요한 결합 속도와 토크를 달성할 수 있도록 합니다.

소형 6축 로봇 팔의 경우, 구동단 수를 줄이면 관절 구조를 단순화하고 관절의 외경을 제어하는 데 도움이 됩니다. 이는 특히 데스크톱 로봇 팔에 중요한데, 관절 크기가 너무 크면 전체 크기가 커지고 작업 공간이 제한될 수 있기 때문입니다.

따라서 소형 고비율 감속기는 로봇 설계자에게 더 작은 링크와 더욱 통합된 관절을 개발할 수 있는 더 큰 자유를 제공합니다.

정밀한 로봇 관절 움직임을 위한 낮은 백래시

6축 로봇 팔에서는 최종 작동기의 위치가 여러 관절의 조화로운 움직임에 따라 결정되기 때문에 백래시가 적어야 하는 것이 특히 중요합니다.

백래시는 회전 방향이 바뀔 때 동작 손실을 유발할 수 있습니다. 이러한 오류가 여러 관절에서 반복적으로 발생하면 엔드 이펙터의 위치 제어 성능에 영향을 미칠 수 있습니다.

미니 하모닉 감속기는 정밀한 신호 전달을 위해 설계되었으며 매우 낮은 백래시를 제공할 수 있습니다. 정밀도 등급 및 모델에 따라 백래시는 약 1 arcmin 이하까지 낮출 수 있으며, 수십 arc초 수준의 초정밀 구성도 가능합니다.

소형 6축 로봇 팔의 경우, 이러한 특성은 PCB 조립, 나사 조임, 분배, 납땜, 부품 처리 및 검사와 같은 응용 분야에서 반복 가능한 위치 지정과 제어된 궤적 이동을 지원할 수 있습니다.

경량 로봇 팔을 위한 높은 토크 밀도

경량 로봇의 경우, 출력 토크는 관절의 무게 및 크기와 함께 고려해야 합니다.

소형 패키지 내에서 필요한 토크를 제공할 수 있는 감속기는 엔지니어가 로봇의 기계적 성능을 희생하지 않고 관절 질량을 제어할 수 있도록 해줍니다.

이는 특히 직렬 6축 로봇 팔에 매우 중요합니다. 팔꿈치나 손목 관절이 가벼워지면 어깨 및 기타 상위 관절에 가해지는 부하가 줄어듭니다. 결과적으로 전체 로봇을 더 작은 모터, 더 가벼운 구조 부품, 그리고 더 컴팩트한 관절을 중심으로 최적화할 수 있습니다.

데스크톱 로봇 팔과 경량 협동 로봇 팔의 경우, 관절 무게와 로봇 전체 성능 간의 이러한 관계 때문에 토크 밀도는 중요한 설계 고려 사항입니다.

내부 케이블 배선을 위한 중공 샤프트

소형 로봇 팔을 개발할 때 케이블 관리 또한 중요한 고려 사항입니다.

6축 로봇은 모터 케이블, 엔코더 배선, 센서 케이블, 공압 튜브 및 엔드 이펙터 연결부를 수용해야 할 수 있습니다. 외부 케이블 배선은 연속적인 관절 움직임 동안 케이블의 굽힘, 꼬임, 당김 및 간섭 위험을 증가시킬 수 있습니다.

중공축 미니 하모닉 감속기는 특정 구성에 따라 내부 케이블 및 튜브 배선에 사용할 수 있는 중앙 통로를 제공합니다.

데스크톱 6축 로봇 팔의 경우, 이러한 방식은 기계적 레이아웃을 단순화하고 더욱 깔끔한 관절 구조를 구현할 수 있습니다. 또한 내부 배선은 로봇 팔 외부에 노출되는 배선량을 줄여주므로, 제조업체는 더욱 컴팩트한 로봇 링크와 관절 하우징을 설계할 때 더 큰 자유를 누릴 수 있습니다.

프레임리스 토크 모터를 사용한 동축 통합

고조파 전송의 동축 입력 및 출력 구성은 로봇 관절 구조에 매우 적합합니다.

미니 하모닉 감속기를 프레임리스 토크 모터와 결합하면 기존의 모터 인클로저에 의존하지 않고 모터 구성 요소를 로봇 관절 하우징에 직접 통합할 수 있습니다.

결과적으로 생성되는 접합부는 모터, 감속기, 인코더, 브레이크, 베어링 및 하우징을 하나의 소형 어셈블리로 통합할 수 있습니다.

이러한 접근 방식은 자체적으로 소형 로봇 팔을 개발하는 제조업체에 특히 유용합니다. 표준 서보 모터의 외부 치수에 제약을 받는 대신 사용 가능한 기계적 공간에 맞춰 관절을 설계할 수 있기 때문입니다.

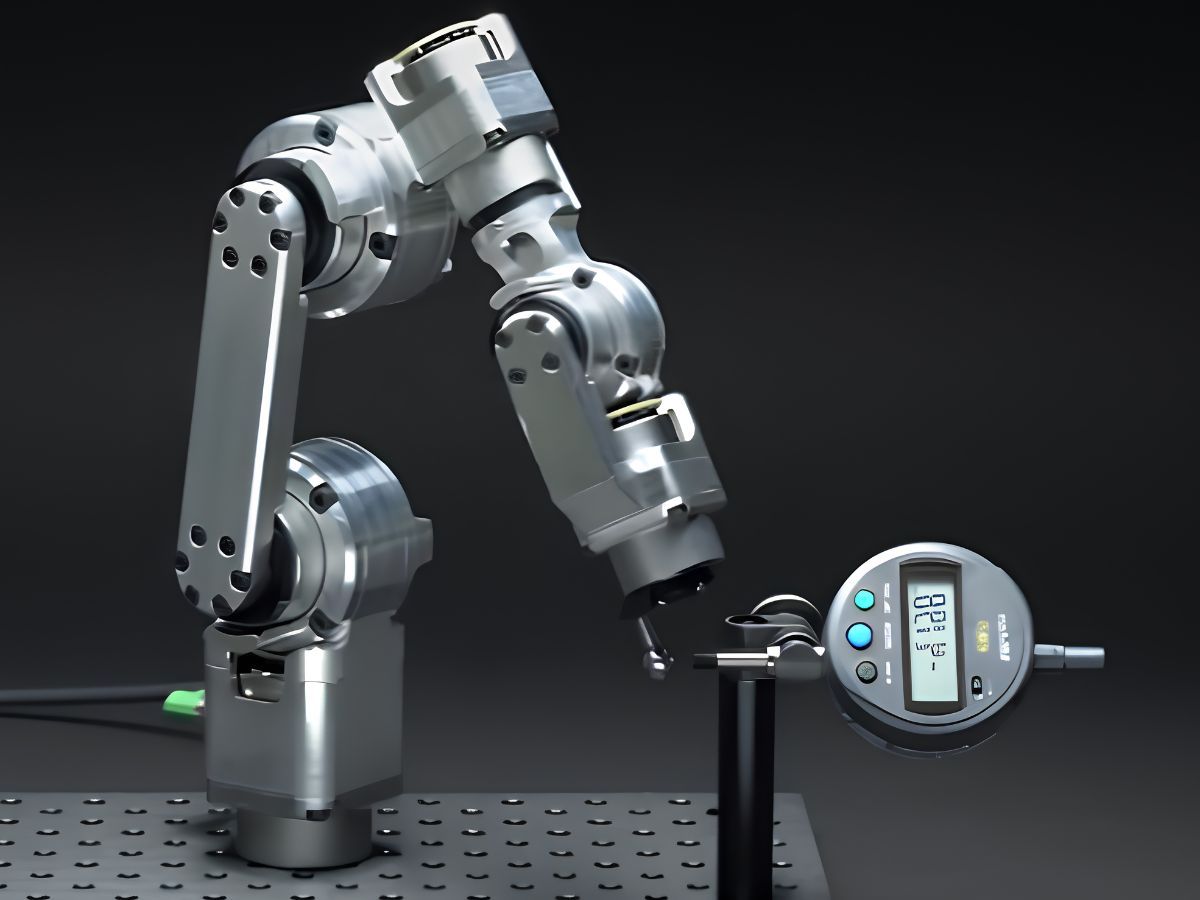

소형 6축 로봇 팔용 미니 하모닉 감속기

소형 6축 로봇 팔은 각 축에 제어된 회전 운동이 필요하면서도 전체 기계 구조는 경량으로 유지되어야 하므로, 소형 정밀 감속기에 가장 적합한 응용 분야 중 하나입니다.

6축 구성은 로봇이 엔드 이펙터의 위치와 방향을 모두 제어할 수 있도록 합니다. 따라서 공구가 다양한 방향에서 공작물에 접근해야 하는 작업에 적합합니다.

하지만 로봇 전체의 성능은 6개 관절 모두의 종합적인 움직임에 달려 있습니다.

낮은 백래시는 위치 일관성을 유지하는 데 도움이 됩니다. 높은 토크 밀도는 조인트 무게 제어에 도움이 됩니다. 높은 감속비는 조인트에 필요한 토크 증폭을 제공할 수 있습니다. 속이 빈 구조는 케이블 배선을 단순화할 수 있습니다.

이러한 이유로 미니 하모닉 감속기는 소형 6축 로봇의 기계적 구조에서 중요한 역할을 할 수 있습니다.

데스크탑 로봇 팔용 소형 하모닉 감속기

데스크톱 로봇 팔의 요구 사항은 대형 산업용 로봇의 요구 사항과 약간 다릅니다.

데스크톱 로봇 팔은 작업대에 설치할 수 있어야 하고, 제한된 작업 공간에서 작동해야 하며, 설치 또는 재배치가 용이하도록 충분히 가벼워야 할 수 있습니다.

따라서 컴팩트한 접합부 설계가 특히 중요합니다.

미니 하모닉 감속기는 제조업체가 제어된 로봇 동작에 필요한 감속비와 정밀도를 희생하지 않고도 더 작은 회전 조인트를 만들 수 있도록 도와줍니다.

이러한 특징 덕분에 이 기술은 데스크톱 자동화 시스템, 교육용 로봇 팔, 실험실 로봇, 연구 플랫폼 및 소형 제조 장비에 적용될 수 있습니다.

이러한 용도에서는 극도로 높은 연속 출력 속도보다 컴팩트한 크기, 낮은 백래시, 높은 토크 밀도 및 내부 케이블 배선이 더 중요할 수 있습니다.

3C Electronics Automation의 미니 고조파 감속기

3C 전자 산업은 소형 로봇 팔과 데스크톱 6축 로봇의 중요한 응용 분야입니다.

전자제품 제조에는 종종 소형 부품, 협소한 작업 공간, 잦은 제품 변경 및 정밀한 조립 작업이 포함됩니다. 6축 로봇은 다양한 각도에서 도구와 부품을 배치하는 데 필요한 유연성을 제공할 수 있습니다.

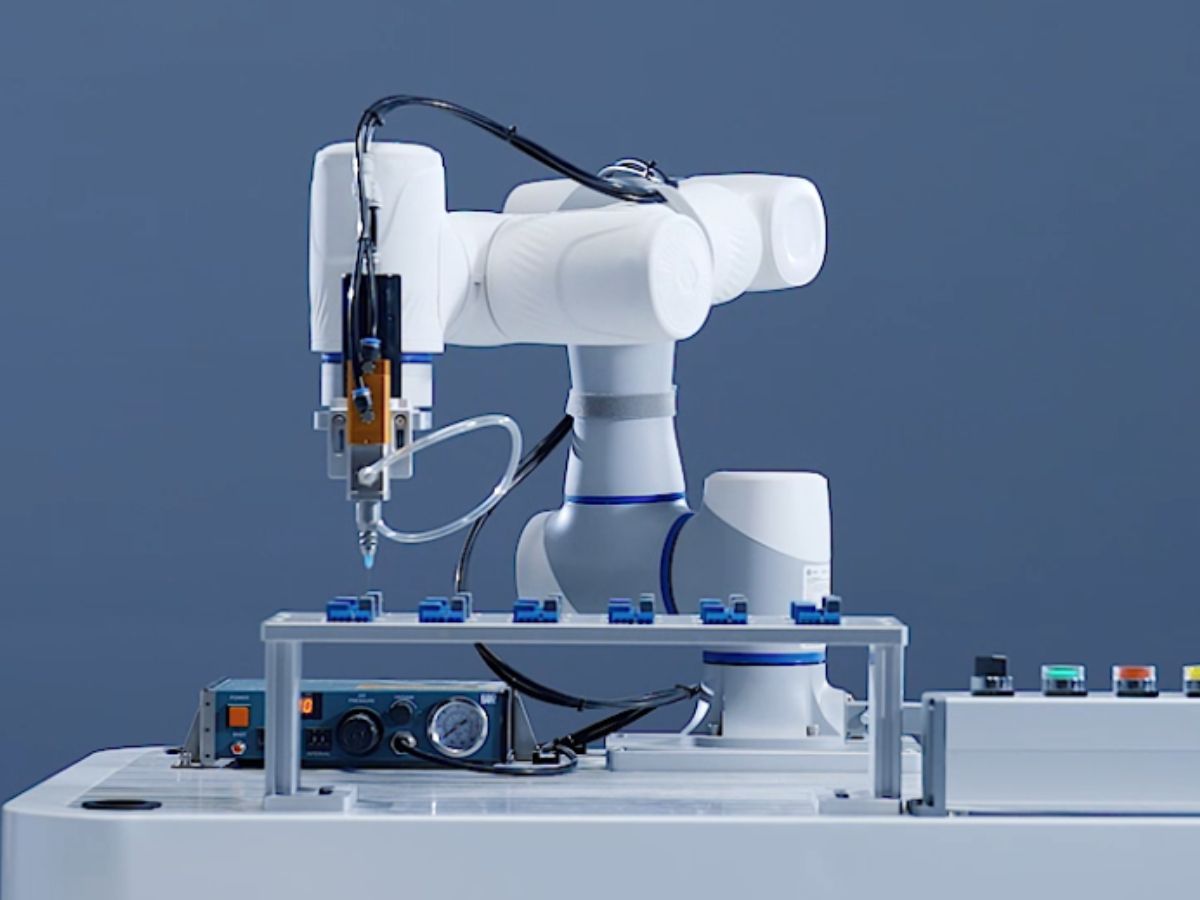

PCB 스크류드라이빙

소형 6축 로봇은 드라이버를 운반하여 PCB 또는 전자 조립품의 다양한 체결 위치로 이동시킬 수 있습니다. 낮은 백래시와 반복 가능한 관절 움직임은 반복 작업 중에도 일관된 공구 위치를 유지하는 데 도움이 됩니다.

PCB 디스펜싱

분배 작업에서는 도구가 전자 부품 주변을 따라 제어된 경로를 따라 이동해야 합니다. 각 로봇 관절의 위치 제어 성능은 분배 궤적의 정확성과 일관성에 영향을 미칠 수 있습니다.

납땜

소형 6축 로봇 팔은 PCB 주변에 납땜 도구를 배치하고 다양한 방향에서 부품에 접근할 수 있습니다. 이러한 유연성은 작업물에 다양한 위치와 방향으로 배치된 부품이 포함되어 있을 때 특히 유용합니다.

부품 취급 및 조립

소형 로봇 팔은 협소한 작업대 내에서 물건을 집어 옮기거나 조립하는 작업을 수행할 수 있습니다. 가벼운 구조와 작은 관절 크기 덕분에 설치 공간이 제한적인 자동화 시스템에 적합합니다.

육안 검사

데스크톱 로봇 팔은 카메라나 검사 센서를 장착하고 제품 주변을 이동하며 다양한 위치와 각도에서 이미지를 촬영할 수 있습니다. 6축 이동 기능은 단순한 선형 위치 지정 시스템보다 검사에 훨씬 더 큰 유연성을 제공합니다.

소형 고조파 감속기의 한계

미니 하모닉 감속기는 모든 용도에 최적의 동력 전달 솔루션으로 설계된 것은 아닙니다. 이 감속기의 장점은 로봇 관절에 소형화, 정밀도, 높은 감속비, 그리고 높은 토크 밀도가 요구될 때 가장 빛을 발합니다.

충격 하중은 신중하게 고려해야 합니다.

하모닉 트랜스미션은 작동 원리의 일부로 유연한 전달 요소를 사용합니다. 이를 통해 소형 구조와 높은 감속비를 구현할 수 있지만, 로봇 설계 시 심한 충격 하중과 반복적인 제어되지 않은 충돌을 신중하게 고려해야 합니다.

소형 협동 로봇이나 데스크톱 로봇 팔의 경우, 감속기는 예상되는 정격 토크, 최대 토크, 외부 부하, 가속도 및 충돌 조건을 고려하여 선택해야 합니다.

고속 연속 출력을 위한 용도로는 적합하지 않습니다.

미니 하모닉 감속기는 연속적인 고속 출력 회전보다는 높은 감속비와 정밀한 출력 동작을 제공하도록 설계되었습니다.

이러한 특성 덕분에 로봇 관절에 매우 적합합니다. 로봇 관절에서는 모터가 일반적으로 고속으로 작동하는 반면, 관절은 높은 출력 토크로 제어된 저속 움직임을 필요로 하기 때문입니다.

연속적인 고속 출력 회전이 필요한 응용 분야에는 다른 변속기 구조가 필요할 수 있습니다.

정확한 사이즈 선택은 여전히 중요합니다.

미니 하모닉 리듀서의 컴팩트한 크기에도 불구하고 부하 요구 사항을 무시할 수 없습니다.

로봇 제조업체는 감속기를 선택할 때 정격 토크, 최대 토크, 출력 속도, 부하 관성, 가속도, 작동 주기, 외부 모멘트 부하 및 작동 환경을 평가해야 합니다.

6축 로봇의 경우, 어깨, 팔꿈치, 손목 관절은 로봇 구조 내 관절 위치에 따라 상당한 하중을 받을 수 있으므로 감속기를 평가할 때 각 관절의 위치를 고려해야 합니다.

소형 로봇 팔용 미니 하모닉 감속기 vs. 유성 감속기

소형 하모닉 감속기와 유성 기어박스는 모두 로봇 동작 시스템에 사용될 수 있지만, 기계적 특성은 서로 다릅니다.

소형 로봇 팔 및 데스크탑 6축 로봇의 경우, 컴팩트한 관절 크기, 높은 감속비, 낮은 백래시 및 높은 토크 밀도를 우선시하는 설계라면 미니 하모닉 감속기가 특히 매력적입니다.

유성 기어박스는 고속 작동, 효율성 또는 특정 부하 특성이 중요한 응용 분야에서 유리할 수 있습니다.

따라서 변속기 유형 하나를 선택할 때는 특정 유형이 보편적으로 더 좋다고 가정하기보다는 로봇의 실제 요구 사항을 기준으로 해야 합니다.

제한된 설치 공간 내에서 높은 감속비와 매우 낮은 백래시가 요구되는 소형 6축 로봇 관절에는 미니 하모닉 감속기가 적합한 솔루션이 될 수 있습니다. 연속적인 고속 출력이 필요하거나 다른 전달 특성이 요구되는 응용 분야에는 유성 기어박스가 더 적합할 수 있습니다.

소형 로봇 팔에 미니 하모닉 감속기를 선택해야 하는 경우는 언제일까요?

소형 하모닉 감속기는 로봇 관절이 컴팩트한 크기와 정밀한 동작, 높은 출력 토크를 모두 갖춰야 할 때 고려해 볼 만한 장치입니다.

이는 특히 관절 직경과 무게가 전체 로봇 설계에 직접적인 영향을 미치는 소형 6축 로봇 팔, 데스크톱 로봇 팔 또는 경량 협동 로봇 팔을 개발할 때 매우 중요합니다.

또한 로봇이 반복적인 위치 지정을 위해 낮은 백래시를 요구하거나, 소형 패키지에서 높은 감속비를 필요로 하거나, 내부 케이블 배선을 위한 속이 빈 구조를 필요로 하는 경우에도 강력한 후보가 될 수 있습니다.

프레임리스 토크 모터, 엔코더 및 브레이크가 통합된 로봇 관절을 개발하는 제조업체의 경우, 미니 하모닉 감속기는 핵심적인 정밀 변속 부품으로도 활용될 수 있습니다.

결론

소형 로봇 팔, 데스크톱 로봇 팔, 소형 6축 로봇 팔의 개발은 로봇 관절 구동 장치에 대한 요구 사항을 변화시키고 있습니다. 소형 로봇 팔은 충분한 출력 토크를 필요로 하며, 관절은 크기, 무게, 정밀도, 감속비, 케이블 배선 및 기계적 통합 측면에서 균형을 이루어야 합니다.

미니 하모닉 감속기는 컴팩트한 변속 구조, 높은 감속비, 낮은 백래시, 높은 토크 밀도, 동축 구성 및 적합한 모델의 중공축 옵션을 통해 이러한 요구 사항을 충족합니다.

소형 6축 로봇의 경우, 이러한 특성은 제조업체가 3C 전자 조립, PCB 나사 조립, 분배, 납땜, 부품 처리 및 육안 검사와 같은 응용 분야에 필요한 정밀도를 희생하지 않고도 소형 경량 관절을 개발하는 데 도움이 될 수 있습니다.

이 기술에는 한계가 있습니다. 심한 충격 하중, 지속적인 고속 출력 요구 사항, 까다로운 외부 하중 등은 신중한 엔지니어링 평가와 적절한 크기 선정을 필요로 합니다. 따라서 미니 하모닉 감속기는 단순히 물리적 크기만을 고려하기보다는 로봇의 전체 작동 조건을 고려하여 선택해야 합니다.

소형 6축 로봇 팔 및 데스크톱 로봇 팔용 소형 로봇 관절을 제작하려는 제조업체에게 미니 하모닉 감속기는 컴팩트한 크기, 낮은 백래시, 높은 토크 밀도 및 내부 케이블 배선 기능을 갖춘 실용적인 정밀 변속 솔루션입니다.
