다이렉트 드라이브 토크 모터
HONPINE은 다이렉트 드라이브 토크 모터의 연구개발 및 제조를 전문으로 하며, 다이렉트 드라이브 모터 제품 라인의 개발, 생산 및 관리를 전담하는 5,000-square-meter 규모의 시설을 구축했습니다. 이 시설에는 다이나모미터, 완전 자동 권선기, CNC 가공 센터, 레이저 간섭계, 자동 포팅 장비 및 염수 분무 시험 챔버를 포함한 포괄적인 첨단 장비가 갖추어져 있습니다. 또한 회사는 싱가포르, 쑤저우 및 선전에 판매 및 애프터서비스 센터를 설립했습니다. 반도체 장비 제조의 현지화를 지원하기 위해 회사는 2024년에 정밀 조립 클린룸과 연구개발 실험실을 가동했습니다. HONPINE은 ISO9001 및 CE와 같은 품질 인증을 성공적으로 획득했으며, 자체 개발한 제품으로 발명 및 실용신안 분야에서 수십 건의 특허를 취득했습니다.

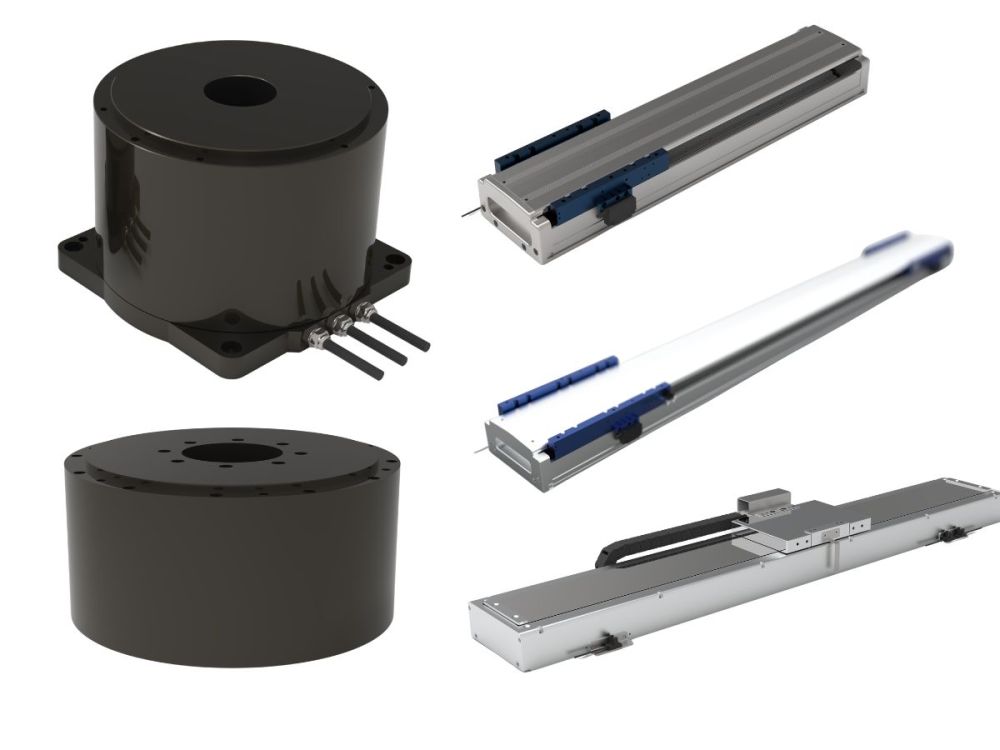

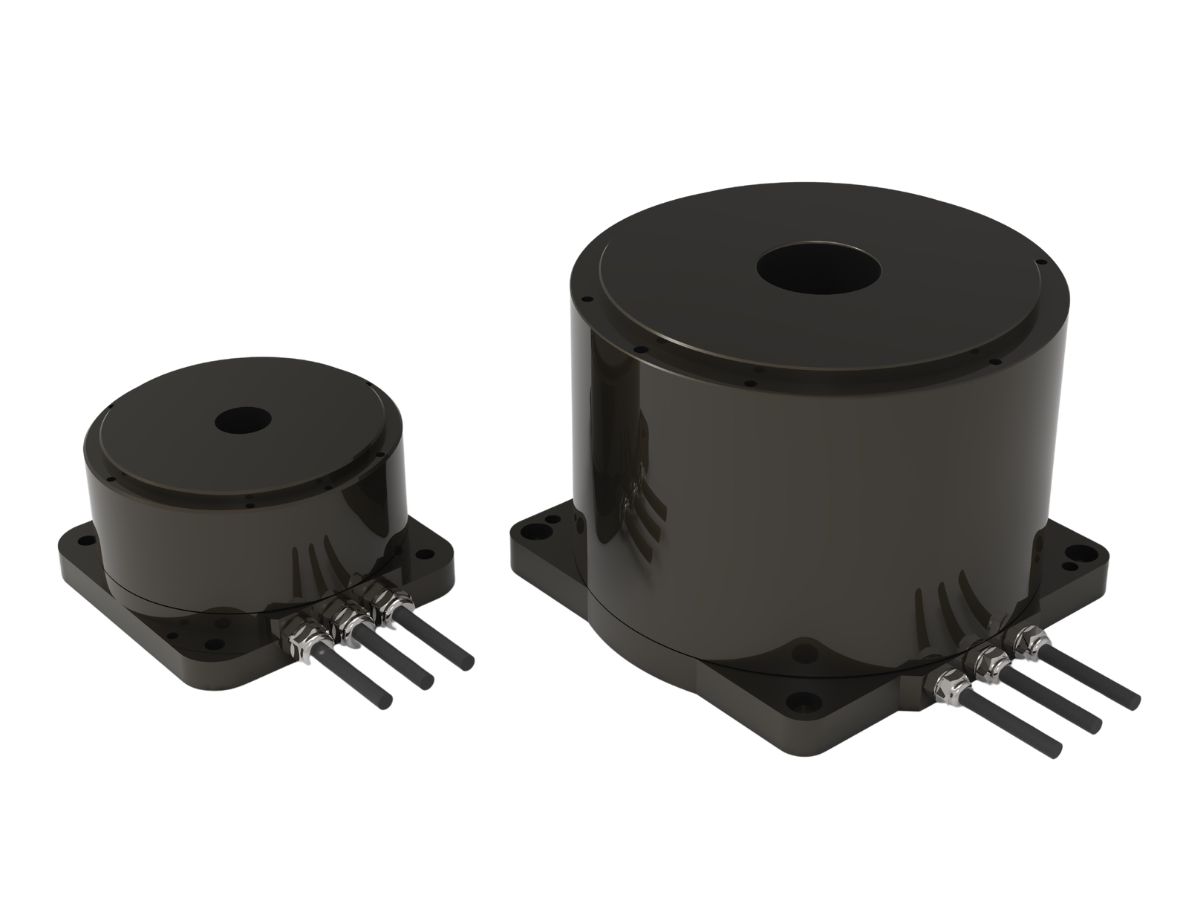

다이렉트 드라이브 DD 토크 모터
DD 모터 (Direct Drive Motor)는 다이렉트 드라이브 모터, 토크 모터 또는 허브 모터라고도 합니다. 이는 토크를 중간 기계식 전달 메커니즘 (예: 기어, 벨트 등) 없이 부하에 직접 전달하는 특수한 유형의 모터입니다. 이러한 설계는 기계적 손실을 최소화하는 동시에 효율과 정밀도를 모두 향상시키는 역할을 합니다
토크 모터는 고객의 부하에 직접 연결됨으로써 감속기나 기어박스와 같은 중간 커플링 메커니즘이 필요하지 않아 전체 어셈블리가 매우 컴팩트해집니다. 또한 안정적이고 신뢰할 수 있는 작동 성능과 낮은 소음 수준을 제공합니다. 더 나아가 이 모터에는 고해상도 로터리 엔코더가 장착되어 있어 전체 제품 구조를 더욱 컴팩트하게 만들면서도 뛰어난 정밀도를 보장합니다..
![자동화 시스템용 통합형 절대식 엔코더 기계식 DD 모터]( "자동화 시스템용 통합형 절대식 엔코더 기계식 DD 모터")
자동화 시스템용 통합형 절대식 엔코더 기계식 DD 모터TDB-263-138-NH-RD DD 모터의 부하는 모터 로터에 직접 장착되어 기계적 백래시를 제거하고 매우 높은 서보 강성을 구현합니다. 또한 통합형 고급 절대식 엔코더를 탑재하여 자동화 시스템의 효율성과 안전성을 크게 향상시킵니다. 이러한 직접 결합 방식은 정밀 장비에서 더욱 민감한 제어 루프를 가능하게 합니다. 당사는 맞춤형 설계 및 위탁 생산 (OEM/ODM)에 대한 포괄적인 지원을 제공합니다. 귀사의 정밀 응용 분야에 직접 구동 기술이 필요하시면 전문적인 솔루션을 위해 당사에 문의해 주십시오.세부 정보![외부 로터 연속형 증분 엔코더 토크 다이렉트 드라이브 토크 모터]( "외부 로터 연속형 증분 엔코더 토크 다이렉트 드라이브 토크 모터")
외부 로터 연속형 증분 엔코더 토크 다이렉트 드라이브 토크 모터TDB-150-037-NH-A 다이렉트 드라이브 토크 모터는 외경 150 mm의 평평하고 낮은 프로파일 설계를 특징으로 하며, 1 N·m의 연속 토크와 3.5 N·m의 피크 토크를 제공합니다. 외부 로터 구조는 컴팩트한 설치 공간 내에서 뛰어난 토크 밀도를 제공합니다. 폐루프 정류는 증분 엔코더를 통해 구현되어 정밀하고 신뢰할 수 있는 모션 제어를 보장합니다. 다이렉트 드라이브 구조는 기어박스의 필요성을 없애 유지보수를 훨씬 쉽게 하며, 위치 결정 정확도를 저하시키지 않으면서 최고의 비용 대비 성능 비율을 제공합니다.세부 정보![정밀 자동화 장비용 고토크 DD 토크 로터리 모터]( "정밀 자동화 장비용 고토크 DD 토크 로터리 모터")
정밀 자동화 장비용 고토크 DD 토크 로터리 모터TDB-080-050-NH-RD-T DD 모터는 외경 80 mm, 높이 50 mm의 콤팩트한 다이렉트 드라이브 구조를 채택하여, 고정밀 회전 위치 결정과 안정적인 토크 출력이 요구되는 응용 분야에 적합합니다. 이 모델은 연속 토크 0.6 N·m, 피크 토크 2 N·m, 최대 속도 450 rpm을 제공합니다. RD 엔코더와 Hall 센서가 없는 센서리스 설계를 적용하여, 빠른 응답, 최소한의 백래시, 부드러운 작동, 높은 위치 결정 정밀도를 제공합니다. 자동화 로터리 테이블, 정밀 검사 시스템, 반도체 장비, 고급 의료 기기 등의 응용 분야에 매우 적합합니다.세부 정보![컴팩트 설계 고정밀 다이렉트 드라이브 토크 모터]( "컴팩트 설계 고정밀 다이렉트 드라이브 토크 모터")
컴팩트 설계 고정밀 다이렉트 드라이브 토크 모터TDB-040-038-NH-AY 다이렉트 드라이브 (DD) 토크 모터는 컴팩트한 구조, 높은 정밀도, 빠른 응답성을 갖추고 있어 고정밀 위치 결정 및 다이렉트 드라이브 적용 분야에 적합합니다. 컴팩트한 크기와 뛰어난 성능을 결합하여 반도체 장비, 정밀 스테이지, 자동화 시스템에 매우 적합합니다.세부 정보![자동화 및 정밀 응용 분야용 고토크 TDB-263-113-NH-A 다이렉트 드라이브 토크 모터]( "자동화 및 정밀 응용 분야용 고토크 TDB-263-113-NH-A 다이렉트 드라이브 토크 모터")
자동화 및 정밀 응용 분야용 고토크 TDB-263-113-NH-A 다이렉트 드라이브 토크 모터TDB-263-113-NH-A는 높은 토크, 높은 강성, 그리고 고정밀 위치 결정을 결합한 대형 다이렉트 드라이브 토크 모터입니다. 외부 로터 구조, Hall‑sensor‑free 설계, 그리고 고해상도 증분형 엔코더 구성을 통해 중부하 자동화 장비 및 정밀 제조 응용 분야에서 안정적이고 효율적인 작동이 가능합니다.
기존 서보 모터와 비교할 때, 다이렉트 드라이브 토크 모터는 다음과 같은 장점을 제공합니다:더 높은 정밀도,더 큰 토크,더 높은 효율,더 간단한 유지보수,더 컴팩트한 설치 공간.세부 정보![홀 센서가 장착된 산업용 서보 드라이브 다이렉트 드라이브 DD 토크 모터]( "홀 센서가 장착된 산업용 서보 드라이브 다이렉트 드라이브 DD 토크 모터")
홀 센서가 장착된 산업용 서보 드라이브 다이렉트 드라이브 DD 토크 모터TDB-170-125-NH-B 다이렉트 드라이브 DD 토크 모터는 뛰어난 구조 설계와 안정적인 제어 성능을 바탕으로 CNC 로터리 테이블, 반도체 장비, 로봇 관절, 정밀 검사 및 기타 분야에서 널리 사용됩니다. 이 모델은 외부 로터 구조를 채택했으며(모든 TDB 시리즈는 외부 로터 설계를 특징으로 함), 구조적으로 더 높은 관성 모멘트와 더 큰 출력 반경을 구현하기 쉬워 고동적 응답 및 고부하 애플리케이션에 적합합니다. 시동 시 홀 센서가 필요하지 않은 드라이브 솔루션을 위해 설계되었으며 대부분의 산업용 서보 드라이브와 우수한 호환성을 제공하여 시운전 및 배포를 용이하게 합니다.세부 정보![홀 센서 및 증분형 엔코더가 장착된 외전형 다이렉트 드라이브 토크 모터]( "홀 센서 및 증분형 엔코더가 장착된 외전형 다이렉트 드라이브 토크 모터")
홀 센서 및 증분형 엔코더가 장착된 외전형 다이렉트 드라이브 토크 모터TDB-170-095-NH-A Direct Drive Torque Motor는 외부 로터 설계를 채택하여, 구조적으로 더 높은 관성 모멘트와 더 큰 출력 반경을 더 쉽게 구현할 수 있습니다. Hall 센서가 함께 제공되어 시동이 더 쉽고 다양한 드라이브와의 호환성이 뛰어납니다. 증분형 엔코더가 장착되어 있어 대부분의 서보 제어 시스템에 적합합니다. 위치 결정 정밀도는 ±20 arc seconds, 반복 정밀도는 ±1.5 arc seconds로 정밀 가공 및 검사 요구 사항을 충족합니다. CNC 로터리 테이블, 반도체 장비, 로봇 관절, 정밀 검사 등의 분야에 널리 사용됩니다.세부 정보![고토크 고속 정밀 엔코더 다이렉트 드라이브 모터]( "고토크 고속 정밀 엔코더 다이렉트 드라이브 모터")
고토크 고속 정밀 엔코더 다이렉트 드라이브 모터TDB-112-065-NH-A 다이렉트 드라이브 모터는 구조적으로 고정자(정지 부품), 회전자(회전 부품), 베어링, 엔코더(회전 위치를 감지하는 데 사용되는 센서)의 네 가지 주요 부분으로 구성됩니다. 이 모터는 직경 112 mm, 높이 65 mm, 중량 2.8 kg입니다. 연속 토크 3 N·m, 최대 9 N·m의 피크 토크를 제공하며, 정격 출력 110 W, 연속 전류 2.5 Arms, 피크 전류 7.5 Arms의 사양을 갖추고 있습니다. 주요 특징으로는 높은 동적 성능, 높은 정밀도, 최적의 속도 제어, 초소형 구조, 우수한 MTBF, 그리고 유지보수 요구 사항 감소가 있습니다.세부 정보![정밀 자동화 장비 및 CNC 기계용 DC 토크 모터]( "정밀 자동화 장비 및 CNC 기계용 DC 토크 모터")
정밀 자동화 장비 및 CNC 기계용 DC 토크 모터TDB-170-050-NH-A 토크 모터는 정밀 제어가 가능한 저속, 고토크 DC 모터입니다. 주요 특징으로는 전달 오차 제거, 낮은 진동의 높은 강성, 빠른 응답 속도, 낮은 유지보수 요구 사항이 있습니다. 일반적으로 반도체 웨이퍼 가공 장비, 정밀 인덱싱 테이블, 고정밀 다이렉트 드라이브 턴테이블, LCD 패널 핸들링 시스템과 같은 정밀 자동화 장비에 사용됩니다.세부 정보![콤팩트 구조 고정밀 DD DC 토크 모터]( "콤팩트 구조 고정밀 DD DC 토크 모터")
콤팩트 구조 고정밀 DD DC 토크 모터TDB-080-067-NH-A-T DD 토크 모터는 고정밀, 저속, 고토크 DC 모터로, 로봇 관절, 정밀 모션 플랫폼 및 자동화 장비와 같은 응용 분야에 적합합니다. 이 모델은 직경 80 mm, 높이 67 mm이며, 무게는 1.6 kg에 불과합니다. 22극 설계를 채택하여 연속 토크 1 N·m 및 최대 피크 토크 3.5 N·m를 제공하며, 연속 전류는 1.7 Arms, 피크 전류는 5.9 Arms, 정격 출력은 32 W입니다. TDB 시리즈 토크 모터는 콤팩트한 구조, 높은 토크 밀도 및 정밀한 제어 성능이 특징으로, 정밀 자동화 및 지능형 장비 응용 분야에 이상적인 선택입니다.세부 정보
리니어 다이렉트 드라이브 모터
![고위생 기준 장비용 완전 밀폐형 직접 구동 리니어 모터 액추에이터]( "고위생 기준 장비용 완전 밀폐형 직접 구동 리니어 모터 액추에이터")

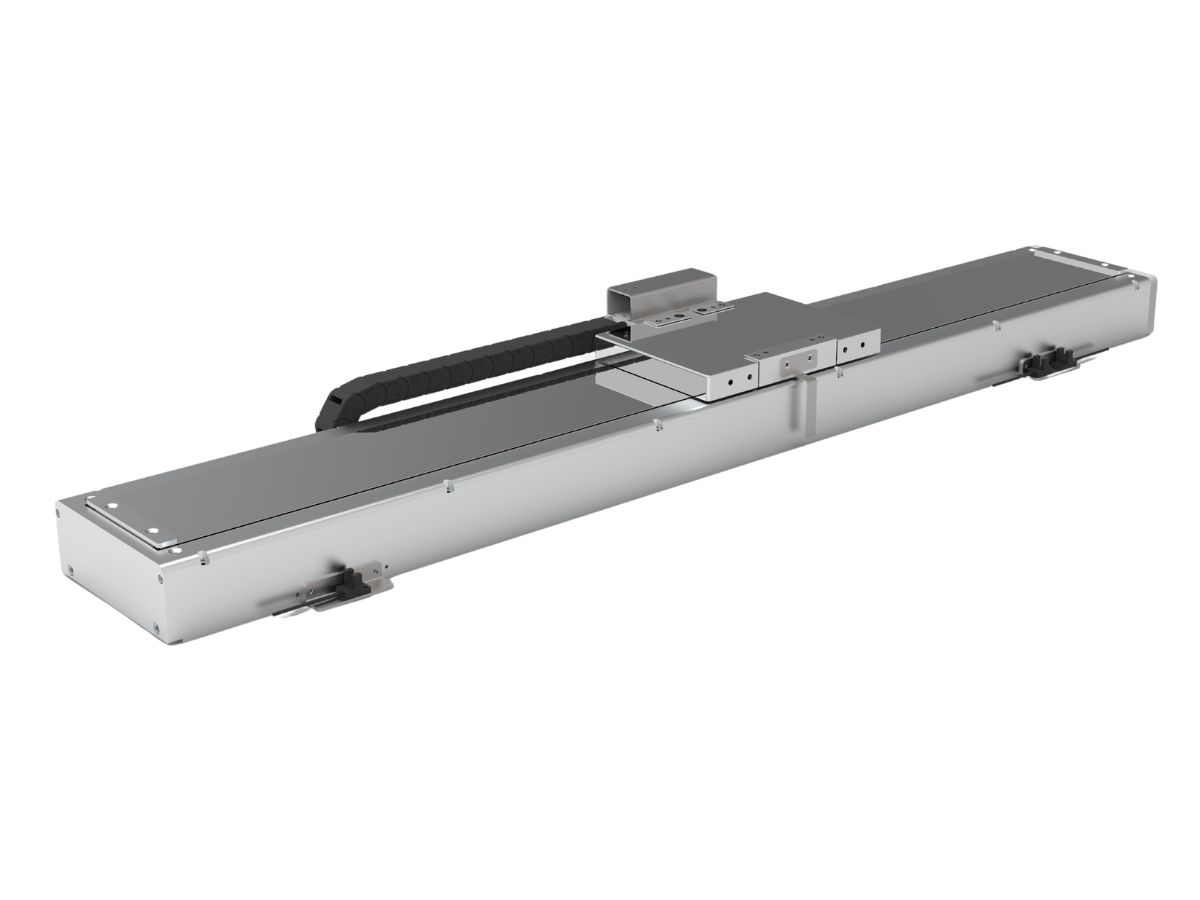

고위생 기준 장비용 완전 밀폐형 직접 구동 리니어 모터 액추에이터완전 밀폐형 직접 구동 리니어 모터 액추에이터는 하우징 내부에 전체 구조가 완전히 밀봉되어 있어, 먼지, 수증기 및 기타 오염물이 내부 메커니즘으로 유입되는 것을 효과적으로 방지함으로써 수명을 연장합니다. 일반적으로 스테인리스강으로 제조되는 이러한 모듈은 우수한 내식성과 내구성을 제공합니다. 식품 가공, 제약, 의료기기와 같이 높은 위생 기준이 요구되는 산업에 이상적입니다.세부 정보![단일 축 기계식 모션 리니어 모터 슬라이드 액추에이터]( "단일 축 기계식 모션 리니어 모터 슬라이드 액추에이터")

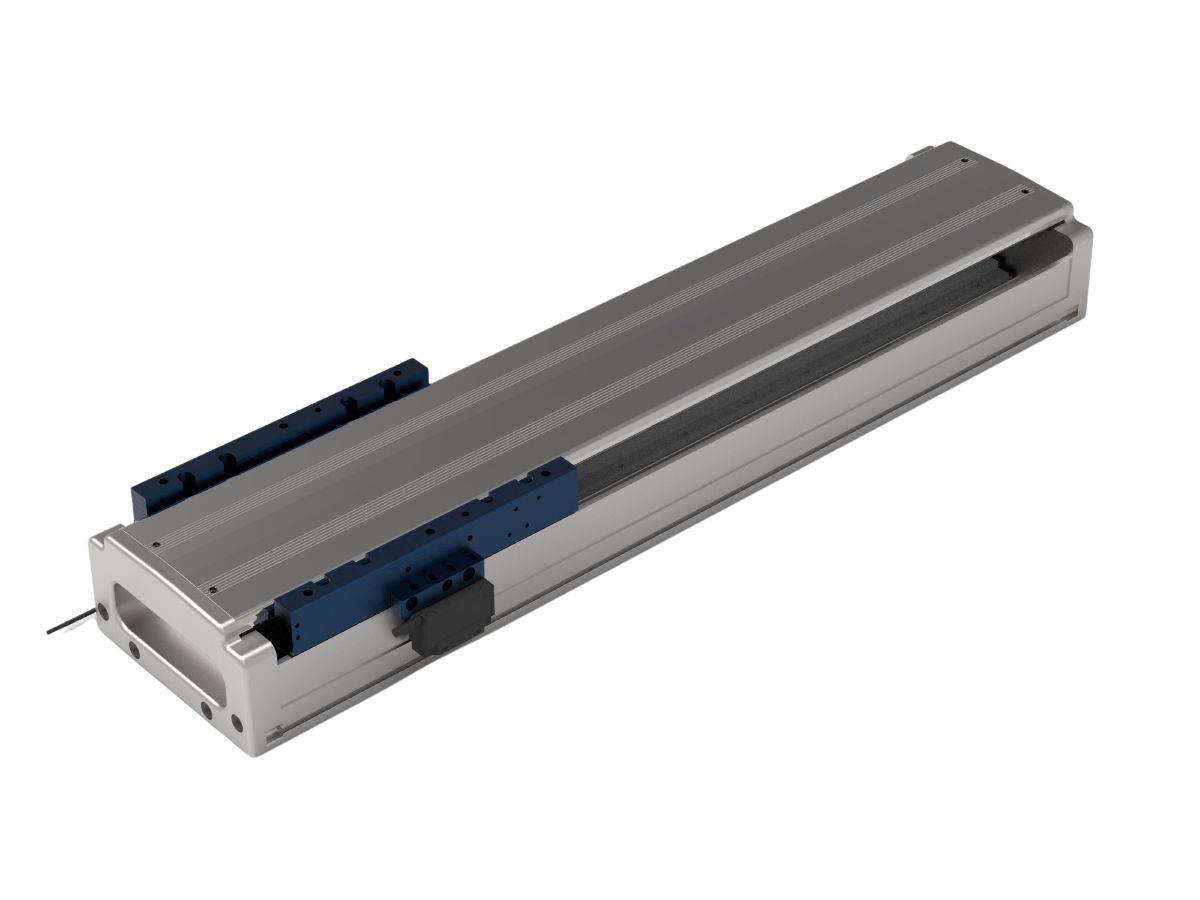

단일 축 기계식 모션 리니어 모터 슬라이드 액추에이터TLSA-120-C1 단일 축 리니어 모터 모듈은 리니어 모터 슬라이드, 리니어 액추에이터 또는 정밀 포지셔닝 스테이지라고도 하며, 전기 에너지를 직접 선형 기계 운동으로 변환합니다. 중간 전달 메커니즘을 제거함으로써 간소화된 구조, 긴 스트로크, 높은 가속도, 빠른 응답, 그리고 뛰어난 정밀도를 제공합니다. 따라서 반도체 산업, 신에너지 배터리 제조, 3C 전자 생산, 정밀 가공, 검사 장비, 레이저 절단 및 용접, 디스펜싱 및 코팅 기계, CNC 공작기계, 그리고 조각기에 널리 사용됩니다.세부 정보![맞춤형 고정밀 리니어 모터 모듈]( "맞춤형 고정밀 리니어 모터 모듈")

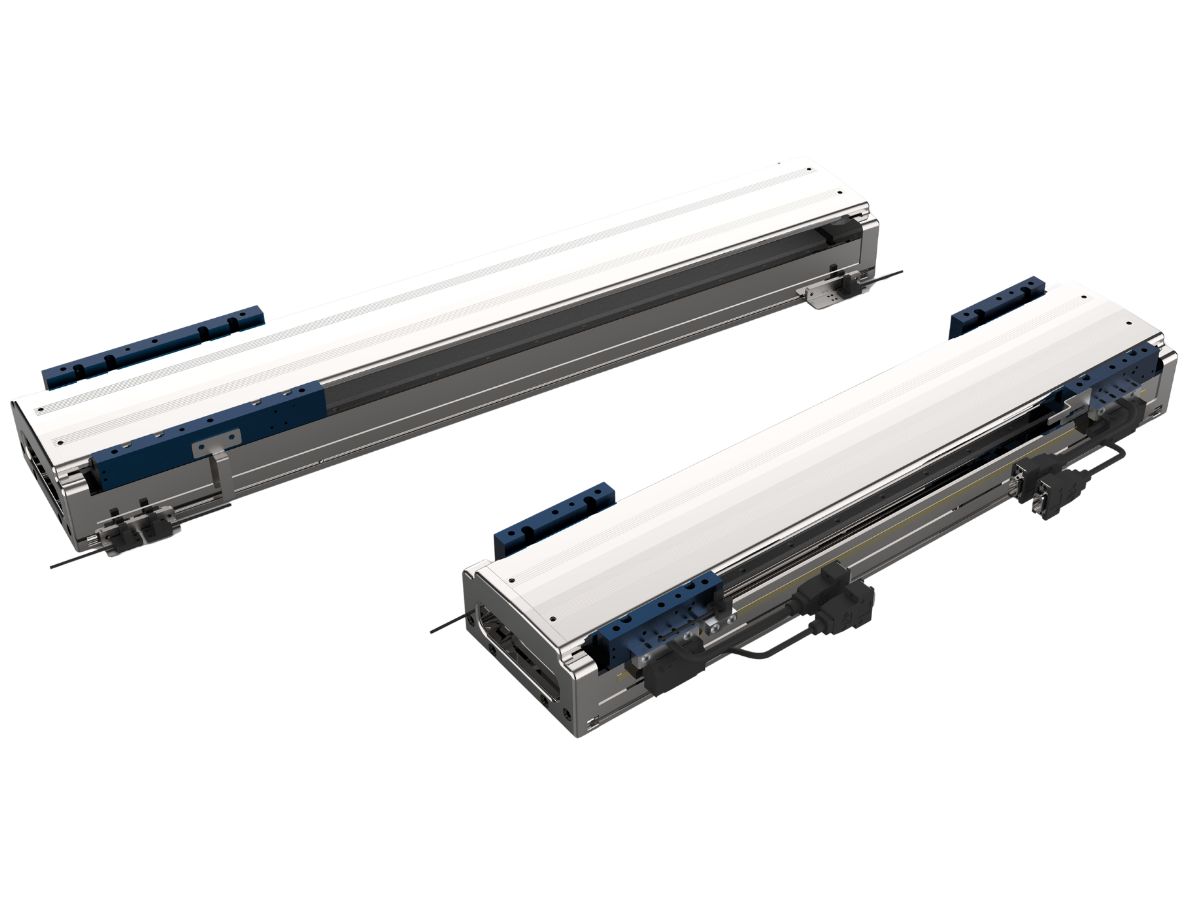

맞춤형 고정밀 리니어 모터 모듈TLSA-140-C1 시리즈는 길이 맞춤형이 가능한 고정밀, 고강성 리니어 모터 모듈로, 정밀 자동화, 반도체 장비, 산업용 핸들링 및 리니어 모션 플랫폼에 적합합니다. 고정밀 자동화 장비의 핵심 전달 부품으로서, 리니어 모듈은 산업 자동화 분야에서 점점 더 중요한 역할을 하며, 기업이 자동화 생산을 실현하고 효율성과 품질을 향상시키며 비용과 오류율을 절감하도록 지원합니다.세부 정보

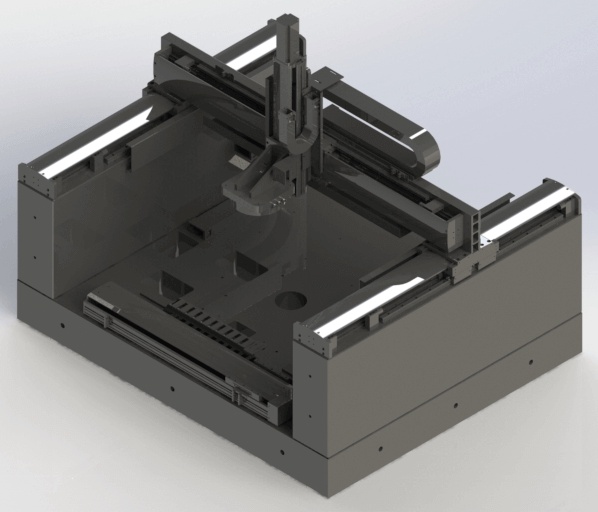

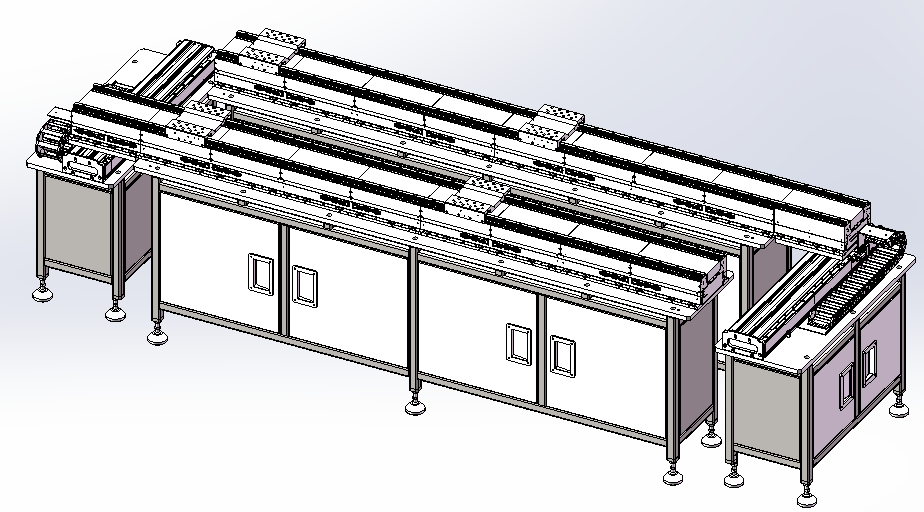

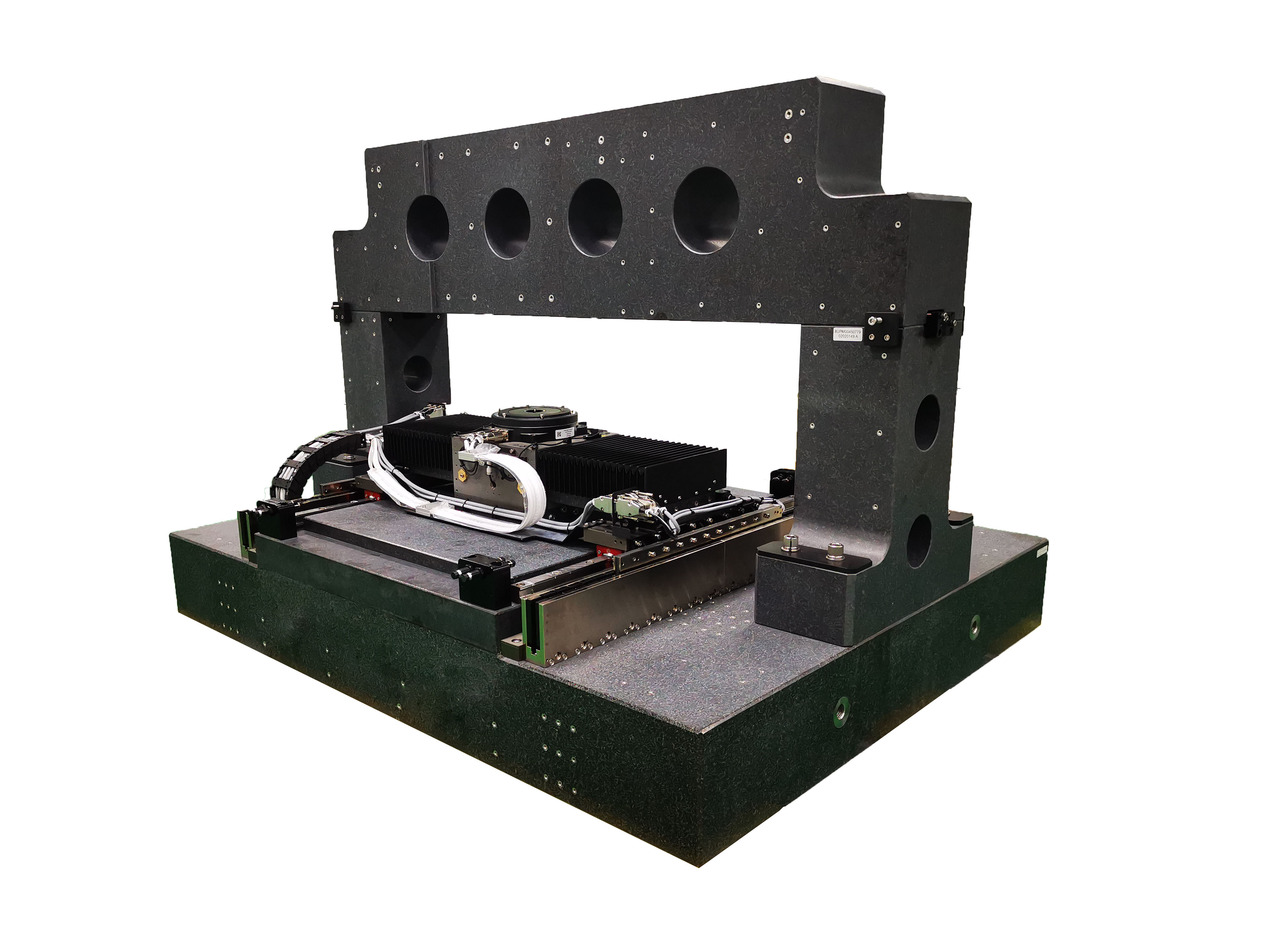

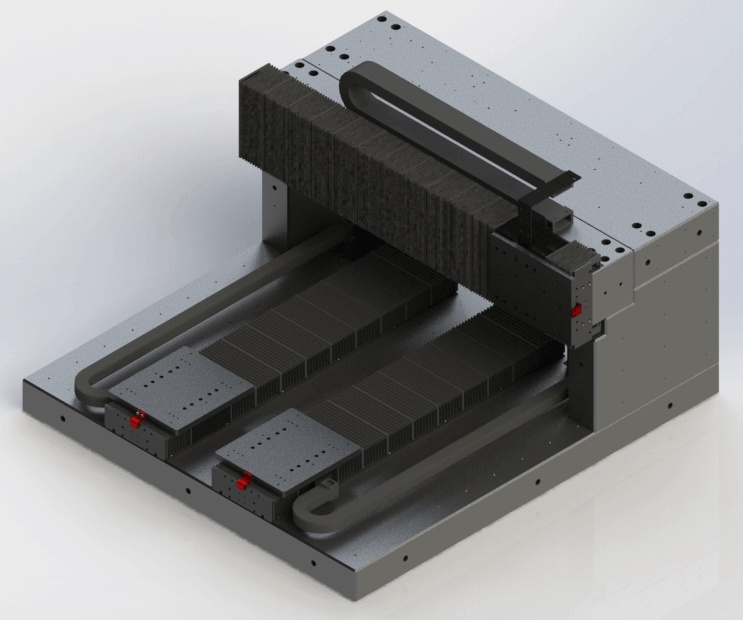

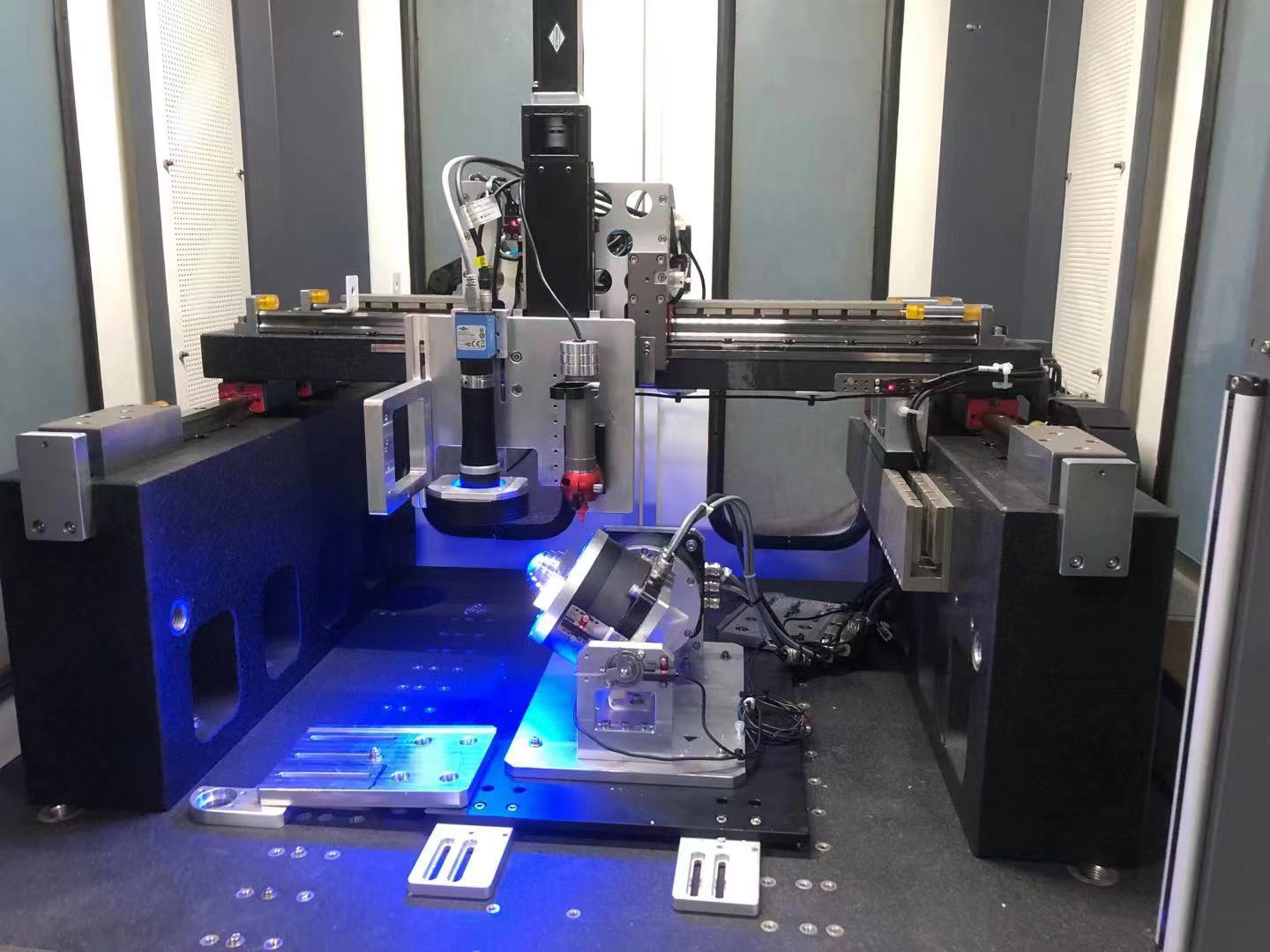

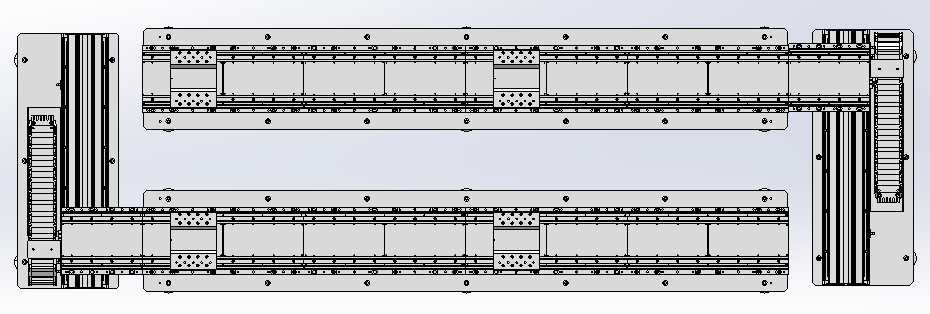

다이렉트 드라이브 모터의 적용 분야
저속, 고토크, 빠른 응답 특성을 갖춘 다이렉트 드라이브 모터는 반도체 및 전자 제조 장비, 정밀 공작기계 및 가공, 산업 자동화 및 로봇공학, 의료 장비, 신에너지 장비에 일반적으로 사용됩니다. 더 많은 솔루션 및 제품 정보는 HONPINE에 문의해 주십시오.
‹
›
다이렉트 드라이브 DD 모터의 장점
탁월한 동적 성능
최대 5G 가속도와 1200 cycles/min를 달성하여 고속 자동화 공정에서 최대 처리량을 보장합니다.
마모 없는 신뢰성
Zero transmission chain" 설계는 기계적 마찰을 제거하여 365 days의 무정비 운전을 보장합니다.
마이크론 수준 정밀도
진정한 제로 백래시, 완전 폐루프 제어, 및 ± 1 arc-second 반복 정밀도를 제공하여 초정밀 위치 결정을 실현합니다.
컴팩트 & 간소화된 통합
다이렉트 드라이브 아키텍처는 복잡한 기계 부품을 제거하여 시스템 설치 공간을 대폭 줄이고 조립을 단순화합니다.
다이렉트 드라이브 모터-FAQ
리니어 모듈은 수평, 반전, 측면 장착의 세 가지 주요 방식으로 설치할 수 있습니다. 또한, 하중 균형 장치가 설치된 경우 리니어 모듈은 수직으로도 장착할 수 있습니다.
DD 모터는 가로형, 인버티드형, 측면 장착형의 세 가지 주요 방식으로도 설치할 수 있습니다.
측면 장착 설치의 경우, 하중 분포가 균일한지 여부를 고려하는 것이 중요합니다. 하중이 다른 위치로 이동하면, 무게 중심으로 인해 발생하는 토크가 DD 모터의 토크에 영향을 미칠 수 있습니다. 필요한 경우, 브레이크를 설치할 수 있습니다.
리니어 모터와 DD 모터의 보호 등급은 일반적으로 IP40 또는 IP20입니다. 더 높은 보호 등급은 맞춤 제작이 필요합니다. 또한, 설치 환경은 청결해야 하며, 철가루가 없어야 하고, 자화될 수 있는 입자에서 멀리 떨어져 있어야 합니다.
리니어 모듈과 DD 모터는 일반적으로 고정밀 응용 분야에 사용됩니다. 최대 토크는 단기간의 부하 가속 또는 감속에 사용할 수 있으며, 보통 1초 미만입니다. 연속 토크는 장기간의 부하 운전에 사용됩니다.
nF=ma and F=μmg에 따르면, 동일한 가속도와 마찰 계수에서 하중의 질량 m은 선형 모듈의 추력 요구 사항에 영향을 미칩니다.nT=Iα에 따르면, 동일한 각가속도에서 하중의 회전 관성은 DD 모터의 토크 요구 사항에 영향을 미칩니다. 따라서 하중이 회전축에 더 가깝게 분포할수록 회전 관성은 더 작아지고, 필요한 토크는 더 낮아집니다.
유사한 크기의 DD 모터의 경우:
내부 로터 DD 모터는 회전 관성이 더 작으며, 일반적으로 소부하 관성, 고속, 고가속도 애플리케이션에 사용됩니다.
외부 로터 DD 모터는 회전 관성이 더 크며, 일반적으로 대부하 관성, 중속, 중가속도 애플리케이션에 사용됩니다.
대부분의 경우, 토크와 속도만 충분하다면 내부 로터와 외부 로터 DD 모터는 서로 대체하여 사용할 수 있습니다.
예, 리니어 모터와 DD 모터는 클린룸에서 사용할 수 있습니다. 많은 반도체 응용 분야에서는 이미 리니어 모터를 사용하고 있습니다. 예를 들어, 웨이퍼 제조 공장에서 고정밀 리소그래피 장비는 Class 10 클린룸에 설치되며, 리니어 모터는 다축 위치 결정 스테이지에 적용되어 나노미터 해상도로 서브마이크론 정확도를 구현합니다.
