산업용 로봇 관절 서보 모터 RV 사이클로이드 리듀서 기어박스

RV (Rotary Vector) 감속기는 유성 및 사이클로이드 메커니즘을 사용하는 고정밀 2단 기어박스입니다. 입력축은 유성기어를 통해 크랭크축을 구동하여 사이클로이드 기어가 편심 운동을 하게 하고, 플랜지를 통해 고토크, 저속 출력을 전달합니다. 산업용 로봇에서 RV 감속기는 관절 정밀도에 필수적이며—≤20 kg 가반하중의 경우 1–4번 관절에 사용되고, 더 무거운 로봇 암의 경우 6개 모든 관절에 사용됩니다. E 시리즈(솔리드 샤프트)와 C 시리즈(중공 샤프트)로 제공되며, 기존 모델은 실링, 윤활, 가공이 필요합니다. 당사의 플랜지 일체형 RV 감속기는 공장에서 실링 처리되고, 사전 윤활 및 사전 가공되어—개봉 즉시 서보 모터에 사용할 수 있습니다.
RV 기어 감속기

표준 RV 감속기

표준 RV (Rotary Vector) 리듀서는 정밀 기계용으로 특별히 설계된 감속 장치입니다. 사이클로이드 핀휠과 유성 기어 세트로 구성된 2단 밀폐형 차동 기어 메커니즘을 채택합니다. 리듀서 자체는 개방형 구조이므로, 적용 시 플랜지 밀봉 및 전용 RV 그리스 충전이 필요합니다.

산업용 로봇 분야에서 말단 페이로드가 20 kg 이하인 로봇 암의 경우, RV 리듀서는 주로 로봇의 베이스 및 고하중 관절(일반적으로 1~4축)에 적용됩니다. 말단 페이로드가 20 kg을 초과하는 로봇 암의 경우, 6개 관절(자유도) 모두에 RV 리듀서가 장착됩니다. RV 리듀서는 로봇 암의 위치 결정 정확도를 보장하는 핵심 전달 부품입니다.

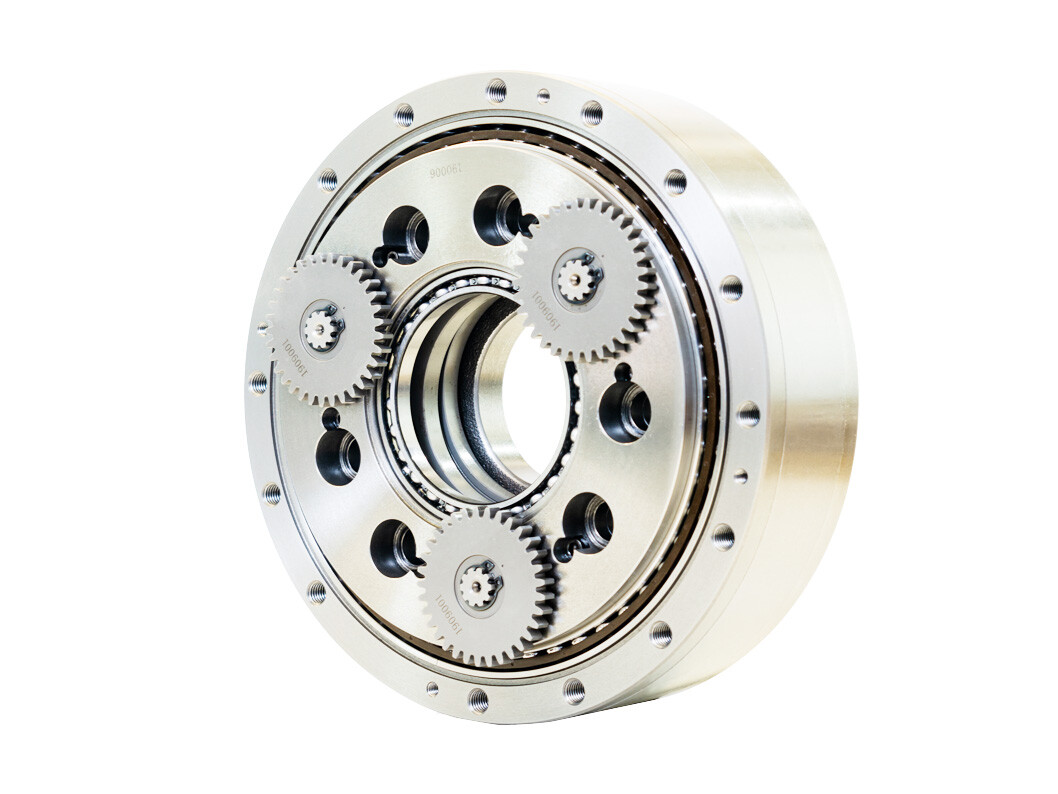

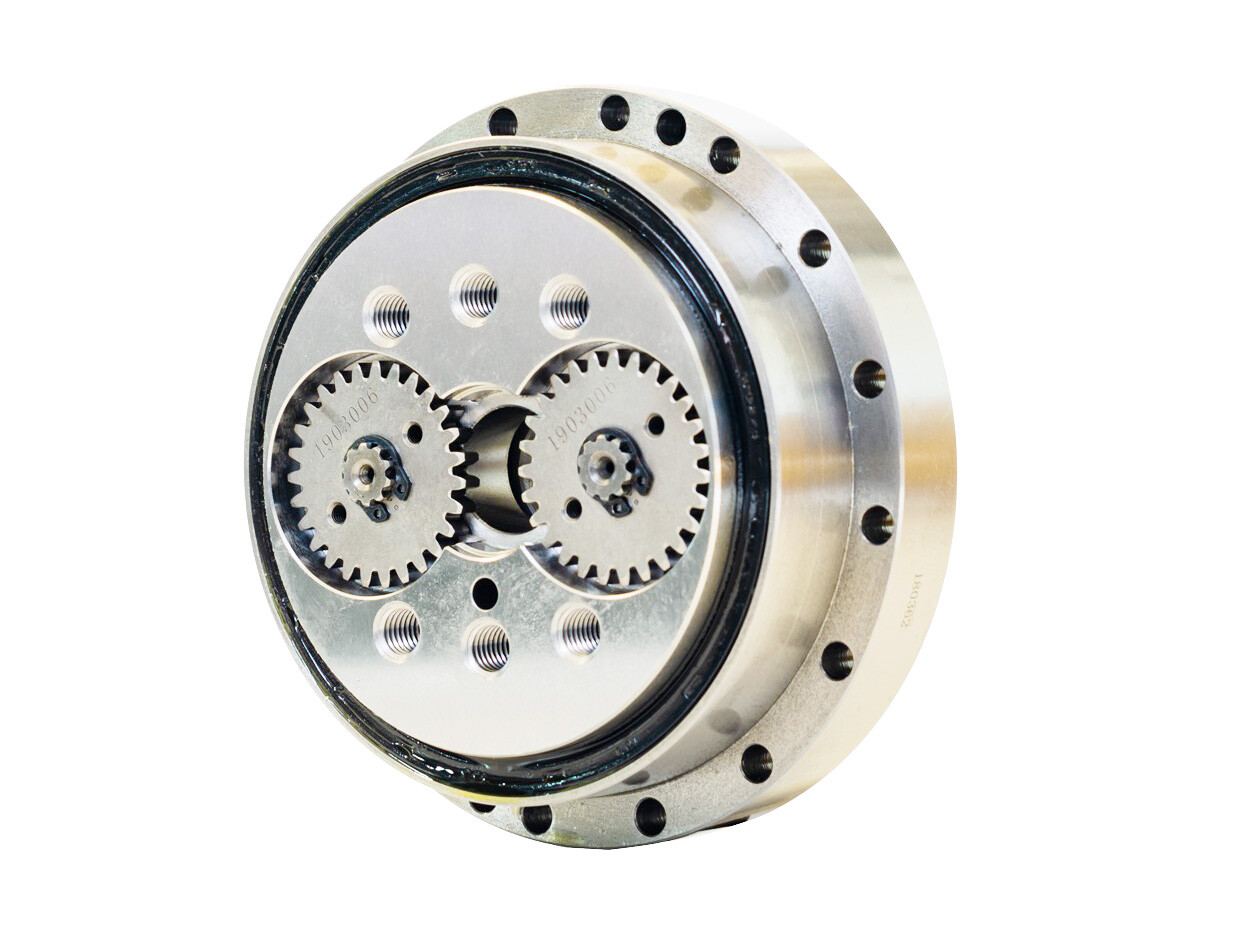

구조적 특성에 따라 표준 RV 리듀서는 다음과 같이 분류할 수 있습니다:표준 E 시리즈: 솔리드 샤프트 구조,표준 C 시리즈: 중공 샤프트 구조

간단한 사용 지침

표준 E 시리즈와 표준 C 시리즈는 모두 플랜지 밀봉이 없는 개방형 구조입니다. 구매 후 고객은 플랜지 밀봉을 수행하고 전용 RV 윤활 그리스를 주입해야 합니다. 또한 공장에서 공급되는 솔리드 입력 샤프트는 고객의 모터 입력 샤프트 사양에 따라 재가공(샤프트 보링 및 키홈 가공)해야 합니다.
당사는 고객이 제공한 도면을 기반으로 입력 샤프트에 대한 맞춤형 2차 가공 서비스를 제공할 수 있습니다.



플랜지 RV 감속기

플랜지 일체형 RV (Rotary Vector) 리듀서는 정밀 기계용으로 특별히 설계된 감속 장치입니다. 사이클로이드 핀휠과 유성 기어 세트로 구성된 2단 밀폐형 차동 기어 메커니즘을 채택합니다. 이 리듀서는 공장에서 일체형 플랜지 밀봉 구조로 조립되고 전용 RV 윤활 그리스가 사전 충전되어, 고객이 포장을 개봉한 후 서보 모터와 직접 사용할 수 있습니다.

산업용 로봇 분야에서 말단 페이로드가 20 kg 이하인 로봇 암의 경우, RV 리듀서는 주로 로봇의 베이스 및 고하중 관절(일반적으로 1~4축)에 적용됩니다. 말단 페이로드가 20 kg을 초과하는 로봇 암의 경우, 6개 관절(자유도) 모두에 RV 리듀서가 장착됩니다. RV 리듀서는 로봇 암의 위치 결정 정확도를 보장하는 핵심 전달 부품입니다.

플랜지 일체형 RV 리듀서는 표준 RV 리듀서에 플랜지 밀봉을 추가하여 개발한 맞춤형 모델입니다. 표준 RV 리듀서와 동일한 분류 특성에 따라 플랜지 일체형 RV 리듀서는 다음과 같이 구분할 수 있습니다:플랜지 일체형 E 시리즈: 솔리드 샤프트 구조,플랜지 일체형 C 시리즈: 중공 샤프트 구조



RV 리듀서는 어떻게 작동합니까?

RV 리듀서는 서보 모터의 고속·저토크 출력을 우수한 정확도와 강성을 갖춘 저속·고토크 회전 운동으로 변환하도록 설계된 2단 정밀 기어박스입니다.



첫 번째 단계는 유성 기어 시스템을 사용합니다. 모터가 선 기어를 구동하면 플래닛 기어와 플래닛 캐리어가 회전합니다. 이 단계는 일반적으로 3:1에서 4:1 사이의 초기 감속비를 제공하면서 동력을 두 번째 단계로 전달합니다.



두 번째 단계는 주 감속비를 생성하는 사이클로이드 핀 기어 메커니즘입니다. 편심 크랭크샤프트가 고정된 핀 링 내부에서 하나 또는 두 개의 사이클로이드 디스크를 구동합니다. 핀의 수는 항상 사이클로이드 디스크의 로브 수보다 하나 많기 때문에, 디스크는 각 회전마다 반대 방향으로 약간 회전합니다. 이 느린 역회전 운동이 출력 플랜지로 전달되어 뛰어난 위치 결정 정확도를 갖춘 높은 감속비를 생성합니다.



총 감속비는 두 단계의 곱과 같습니다. 예를 들어, 3:1 유성 단계와 40:1 사이클로이드 단계를 결합하면 전체 감속비는 120:1이 됩니다.



RV 리듀서의 핵심 장점은 다수의 치가 동시에 하중을 분담하는 다중 치 맞물림입니다. 이는 많은 다른 정밀 리듀서보다 훨씬 높은 강성, 하중 용량 및 충격 저항성을 제공합니다. 또한 180° 간격으로 장착된 두 개의 사이클로이드 디스크는 진동을 효과적으로 균형화하고 부드러운 운전을 보장합니다.



높은 토크 밀도, 우수한 강성 및 긴 사용 수명 덕분에 RV 리듀서는 산업용 로봇 베이스, 숄더 관절, CNC 공작기계, 로터리 테이블 및 기타 중부하 정밀 자동화 장비에 널리 사용됩니다.

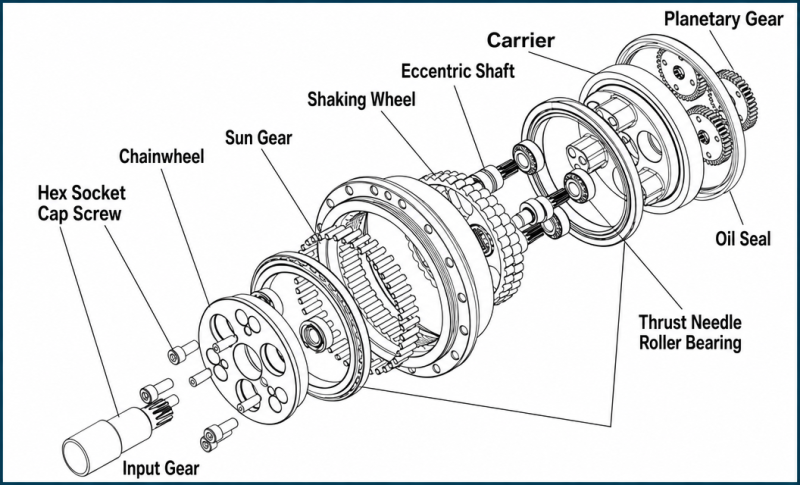

RV 기어박스 변속기

RV 리듀서 vs. 하모닉 리듀서 vs. 유성 리듀서: 차이점은 무엇입니까?

RV 리듀서, 하모닉 리듀서 및 유성 리듀서는 현대 모션 제어 시스템에서 가장 널리 사용되는 세 가지 정밀 기어 감속 기술입니다. 각각은 고유한 기술적 장점을 제공하며, 서로 다른 성능 요구 사항과 적용 시나리오에 맞게 설계되었습니다.



RV 리듀서는 일반적으로 유성 기어 단계와 그 뒤의 사이클로이드 핀 기어 단계로 구성된 2단 전달 설계를 채택합니다. 이 독자적인 구성은 매우 높은 비틀림 강성, 뛰어난 충격 저항성 및 우수한 하중 지지 능력을 제공하며, 정격 출력 토크는 수천 뉴턴미터에 이를 수 있습니다. 또한 RV 리듀서는 중부하 운전 조건에서도 긴 사용 수명과 안정적인 성능을 제공합니다. 이러한 특성으로 인해 산업용 로봇의 베이스, 숄더 및 기타 고하중 관절에 선호되는 선택지가 됩니다. 그러나 RV 리듀서는 제조가 복잡하며 재료, 열처리, 가공 및 조립 정확도에 대해 매우 높은 기준을 요구하므로 생산 비용이 비교적 높습니다. 그 결과 글로벌 고급 RV 리듀서 시장은 오랫동안 소수의 일본 제조업체가 주도해 왔습니다.



스트레인 웨이브 기어 리듀서라고도 알려진 하모닉 리듀서는 서큘러 스플라인, 플렉스스플라인 및 웨이브 제너레이터라는 세 가지 핵심 부품만으로 구성된 훨씬 단순하면서도 고도로 정교한 구조를 특징으로 합니다. 작동 원리는 플렉스스플라인의 제어된 탄성 변형을 이용하여 정밀한 치합과 높은 감속비를 구현하는 것입니다. 이러한 설계로 인해 하모닉 리듀서는 컴팩트한 치수, 경량 구조, 제로 백래시 및 매우 높은 위치 결정 정확도를 제공할 수 있습니다. 많은 정밀 모션 적용 분야에서 위치 결정 오차는 기존 기어 전달 방식의 1/4 수준까지 낮아질 수 있습니다. 따라서 하모닉 리듀서는 높은 정밀도와 컴팩트한 크기가 요구되는 로봇 손목, 엔드 이펙터, 반도체 장비, 의료 기기 및 기타 적용 분야에 널리 사용됩니다. 그러나 운전 중 플렉스스플라인이 지속적으로 탄성 변형을 겪기 때문에, 피로 수명과 하중 용량은 RV 리듀서에 비해 본질적으로 제한적입니다. RV 시장과 마찬가지로 고급 하모닉 리듀서 산업도 전통적으로 일본 제조업체가 주도해 왔습니다.



유성 리듀서는 선 기어, 여러 개의 플래닛 기어 및 내부 링 기어로 구성됩니다. RV 및 하모닉 리듀서와 비교할 때, 유성 기어박스는 더 단순한 기계 구조를 갖추면서도 여러 플래닛 기어 간의 동력 분산을 통해 높은 전달 효율을 제공합니다. 이들은 토크 용량, 효율, 신뢰성 및 비용 효율성 사이에서 균형 잡힌 조합을 제공합니다. 이러한 장점 덕분에 유성 리듀서는 산업용 로봇뿐만 아니라 CNC 공작기계, 공장 자동화 장비, 포장 기계, 자재 취급 시스템 및 스마트 홈 자동화에도 널리 사용됩니다. 뛰어난 범용성과 경쟁력 있는 가격으로 인해 자동화 산업 전반에서 가장 폭넓게 적용되는 정밀 리듀서 유형입니다.



전반적으로 모든 면에서 보편적으로 우수한 리듀서 기술은 없습니다. 최적의 선택은 하중 용량, 위치 결정 정확도, 강성, 속도, 사용 가능한 설치 공간 및 비용 고려 사항을 포함한 구체적인 적용 요구 사항에 전적으로 달려 있습니다.



산업용 로봇 설계에서 RV 리듀서는 일반적으로 무거운 하중과 높은 충격력을 견디기 위해 베이스 및 숄더와 같은 대형 관절에 선택됩니다. 하모닉 리듀서는 컴팩트한 크기와 초고정밀 위치 결정이 중요한 손목 및 엔드 이펙터 관절에 흔히 사용됩니다. 한편 유성 리듀서는 성능과 경제성 사이에서 뛰어난 균형을 제공하므로 광범위한 일반 자동화 적용 분야에서 선호되는 솔루션입니다.



RV 리듀서, 하모닉 리듀서 및 유성 리듀서는 직접 경쟁하기보다 각각 고유한 역할을 수행합니다. 이들은 함께 현대 정밀 동력 전달 시스템의 기반을 형성하며, 오늘날 산업 자동화 산업 전반에서 요구되는 다양한 모션 제어 요구 사항을 가능하게 합니다.



HONPINE RV 리듀서 기어박스를 선택해야 하는 이유

1,독자적인 치형 설계, 수정 기술 및 강력한 기술 지원을 바탕으로, 합리적인 하중 분포, 제조 오차에 대한 자기 적응성, 강한 손상 저항성, 부드러운 전달, 낮은 소음 수준을 갖춘 핵심 부품을 대량 생산할 수 있습니다.

2,HONPINE은 고정밀 배치 가공에서 안정성과 효율성을 보장하도록 맞춤화된 세계적 수준의 고정밀 CNC 생산 장비를 보유하고 있습니다.

3,당사의 자체 개발 가공 공정과 고정밀·고효율 클램핑 지그는 제품의 정확도, 안정성 및 생산 효율을 보장합니다.

4,당사는 전문 배치 검사 공구, 시험 장비 및 테스트 벤치를 독자적으로 개발하여 데이터베이스로의 자동 데이터 입력과 함께 신속한 배치 테스트를 실현했습니다.

5,당사의 자체 개발 조립 공구와 공차 배분 방법은 배치 조립 작업의 효율성과 정밀도를 모두 향상시킵니다.

6,파트너사와 협력하여 전용 열처리 장비를 개발함으로써 대량 생산 부품의 우수하고 일관된 재료 특성을 보장합니다. 정밀한 열처리 제어는 리듀서 품질의 안정성을 보장합니다.

7,전문 시험 플랫폼(국가 평가 센터 기준에 맞춘 벤치마킹)을 갖추어 RV 리듀서 기어박스의 종합 성능을 평가하고 공식 시험 보고서를 제공할 수 있습니다.

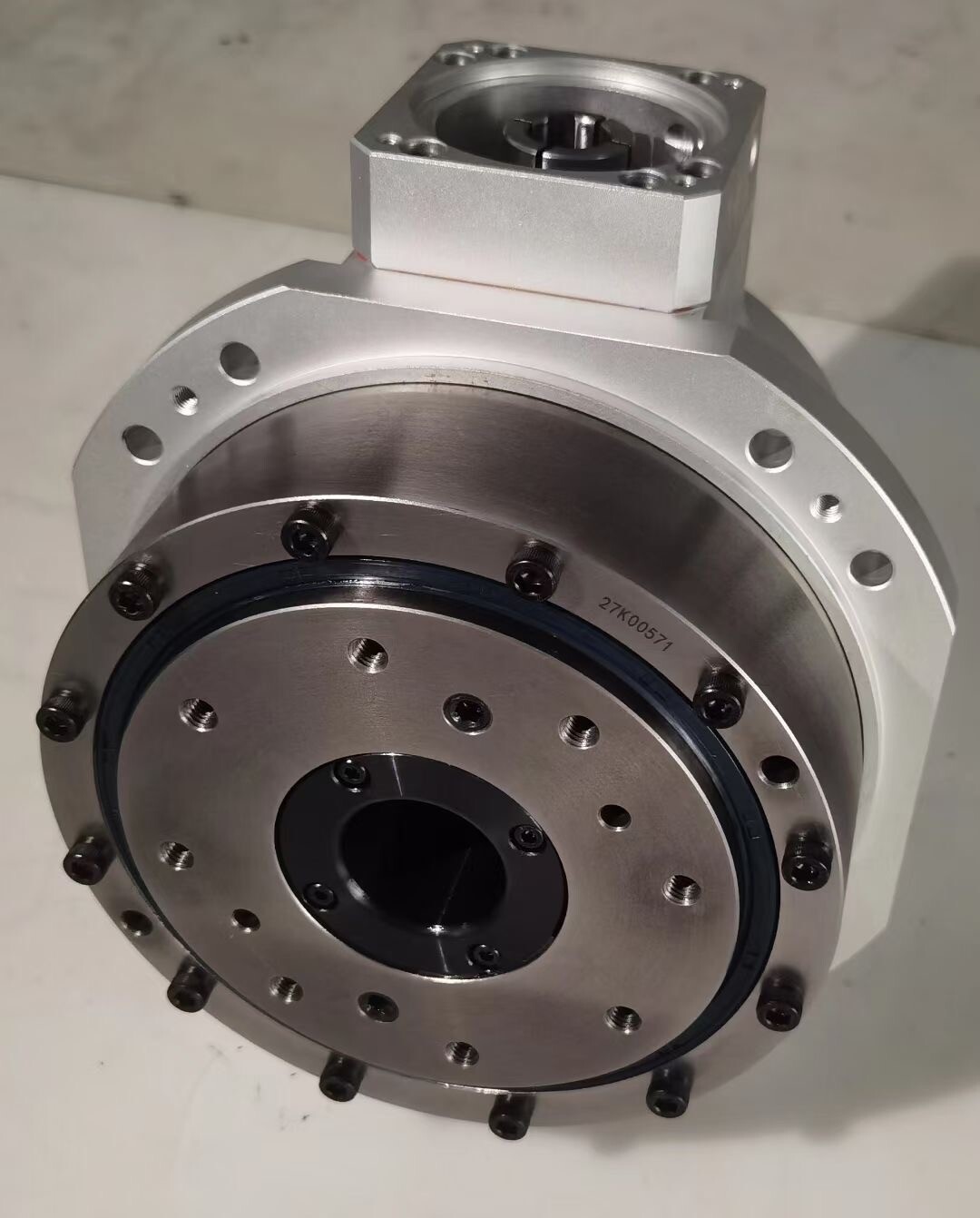

RV 감속기 기어박스

정밀 유성 리듀서 기어박스의 적용 분야

RV (Rotary Vector) 리듀서는 중부하 적용 분야에서 초고토크 용량, 탁월한 강성 및 뛰어난 충격 저항성을 제공합니다. 독자적인 2단 감속 구조는 까다로운 조건에서도 높은 정밀도와 최소 백래시를 보장합니다.

극한 하중에서 견고한 성능이 요구되는 산업용 로봇, 공작기계, 자동화 시스템 및 기타 고정밀 적용 분야를 위해 설계되었습니다.
또한 모터를 직접 장착할 수 있는 플랜지 일체형 모델을 제공하여 설치를 간소화하고 시스템 통합성을 향상시킵니다.
신뢰할 수 있는 성능, 긴 사용 수명 및 고객의 산업 요구에 맞춘 맞춤형 솔루션을 위해 당사의 RV 시리즈를 선택하십시오.





‹

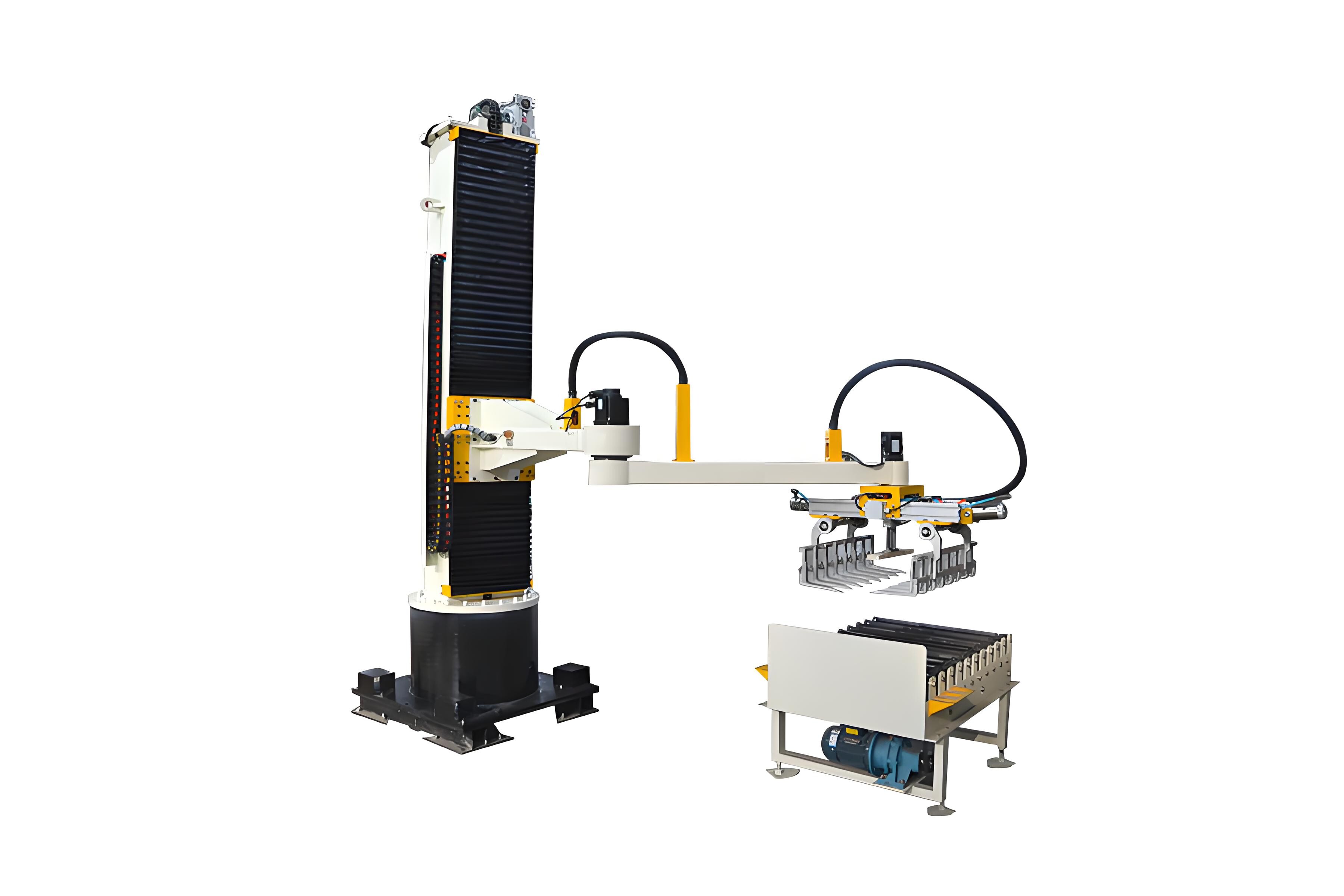

  • 회전 팔레타이징 로봇

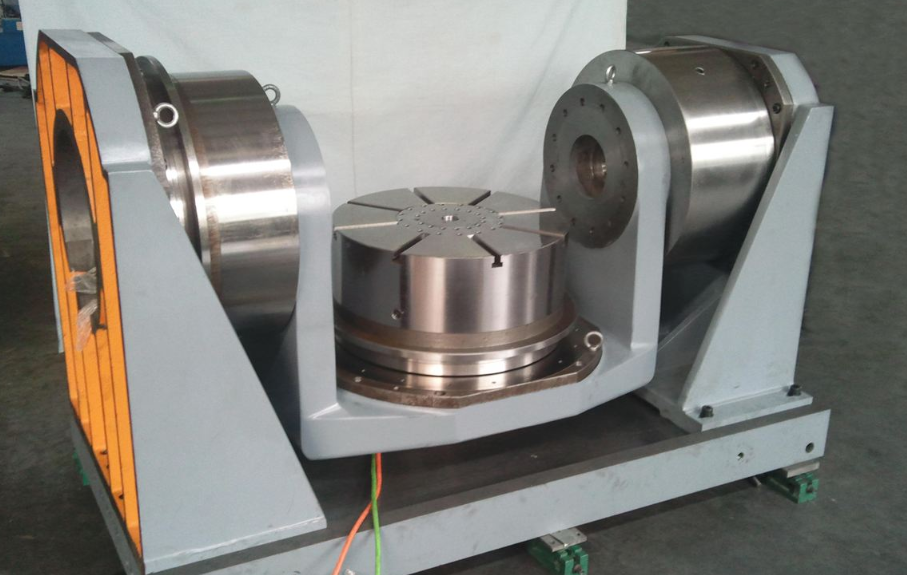

  • 회전 기계용 정밀 기어박스

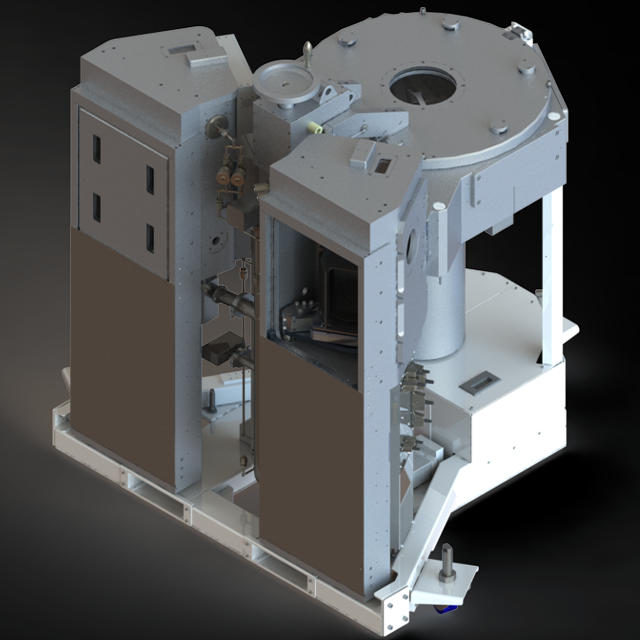

  • RV 기어박스가 장착된 정밀 장비

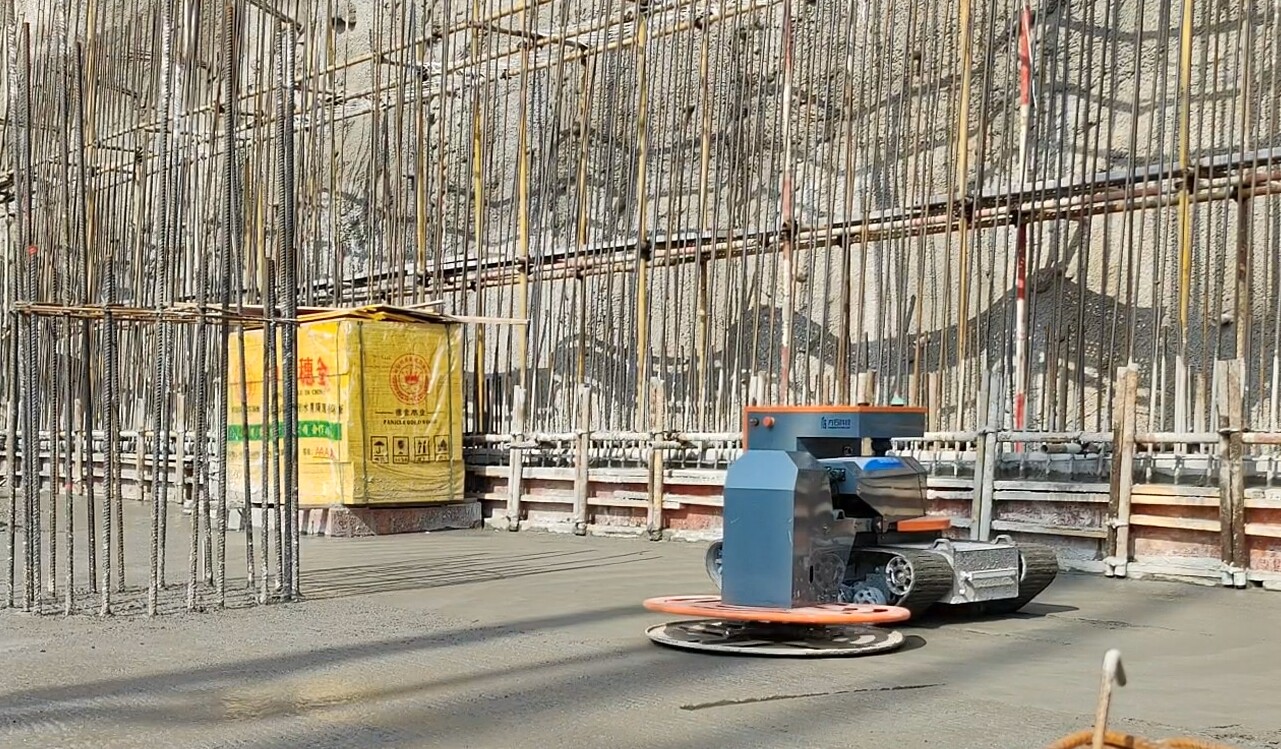

  • RV 기어박스가 장착된 콘크리트 타설 건설 로봇

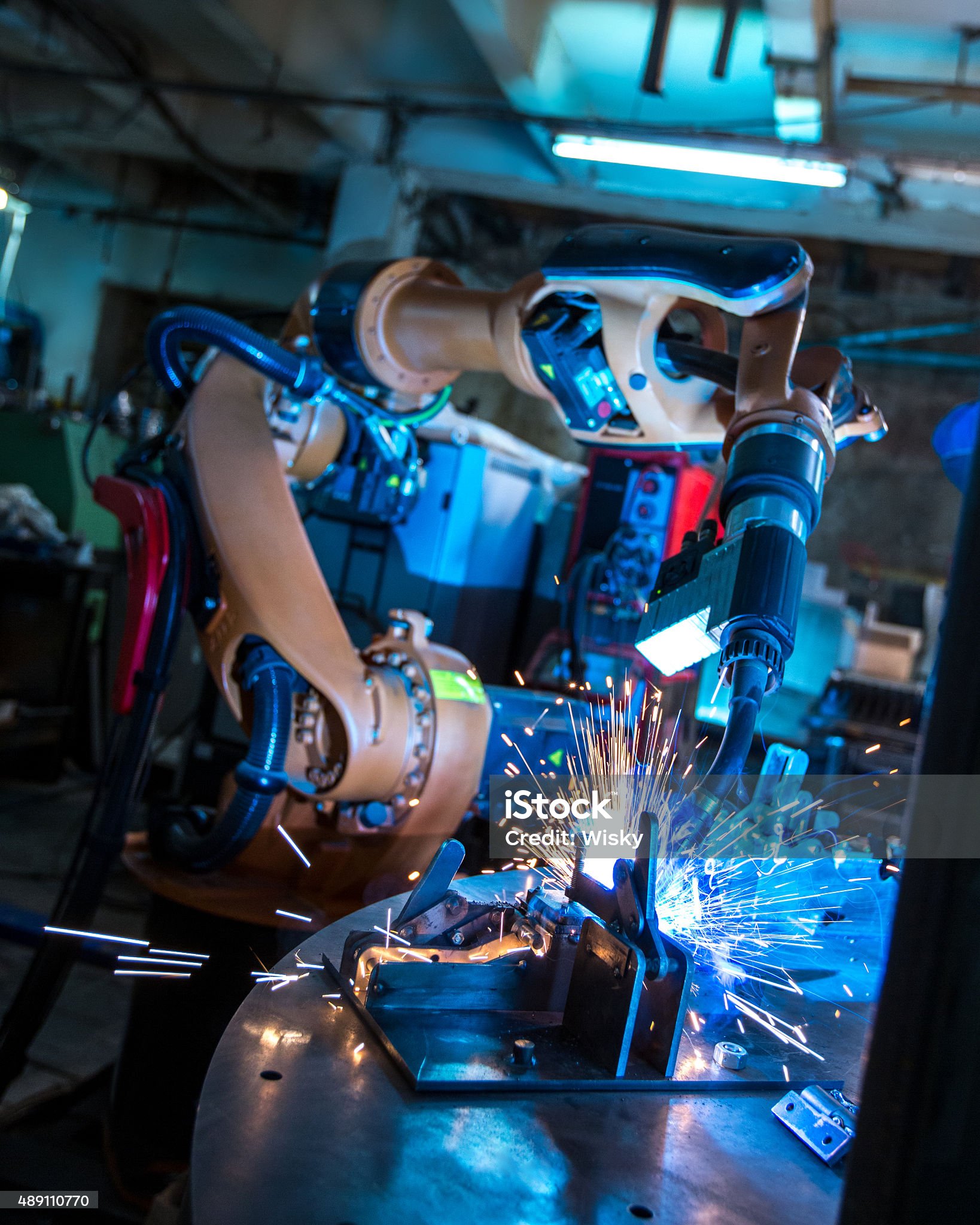

  • RV 기어박스가 장착된 로봇

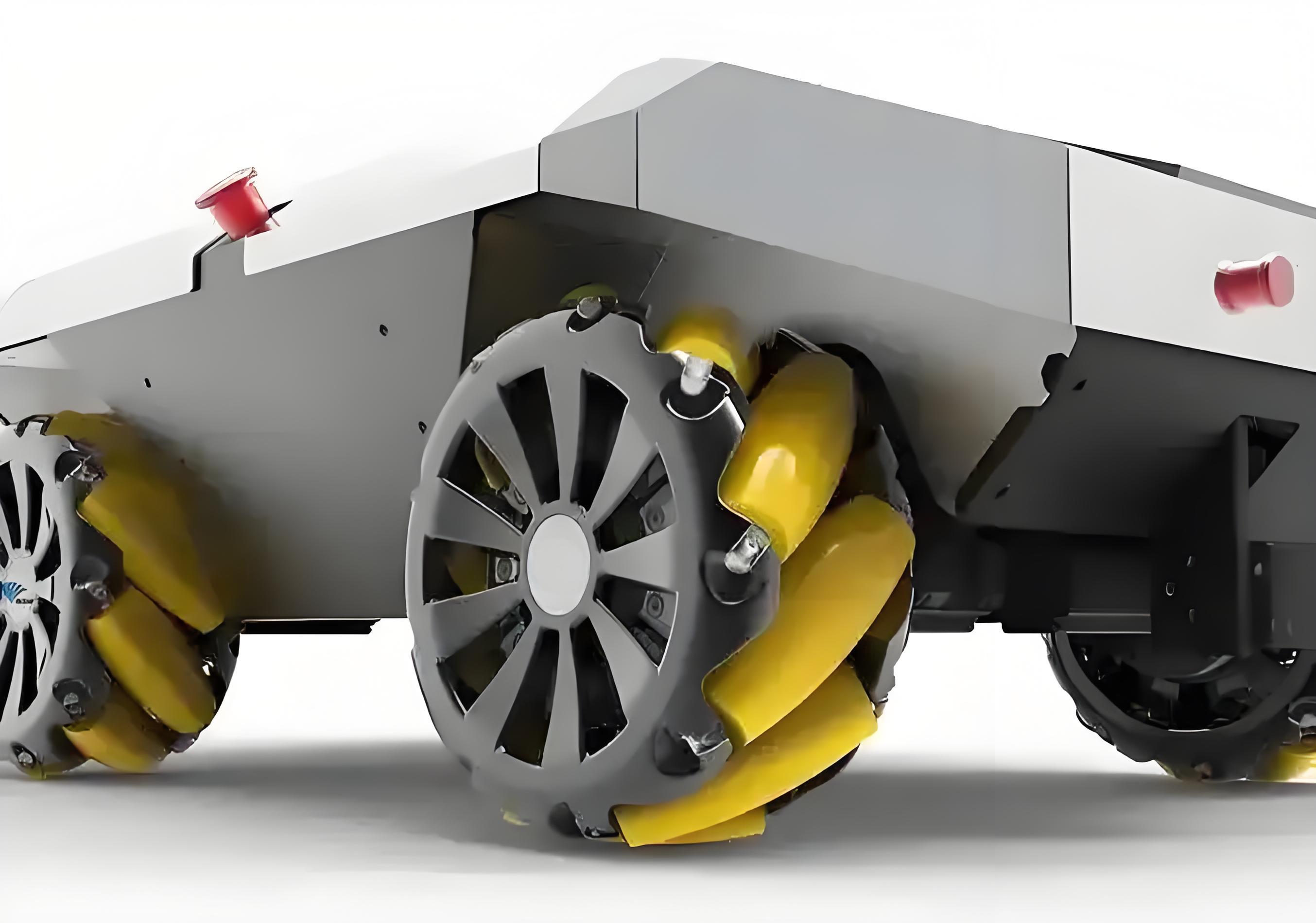

  • RV 기어 감속기가 장착된 AGV 구동 휠

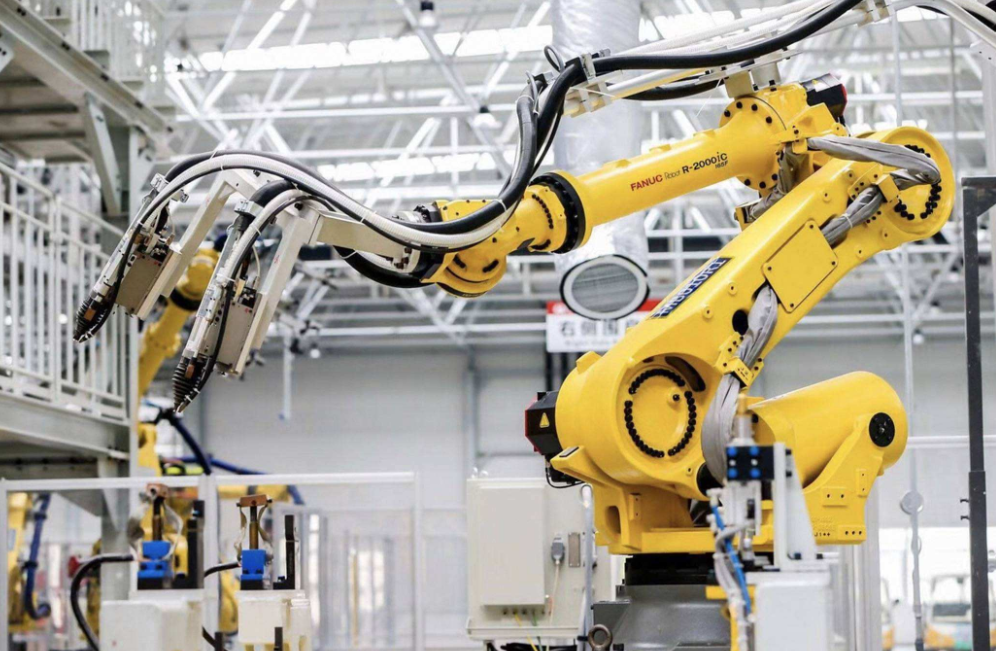

  • RV 기어박스가 장착된 산업용 로봇

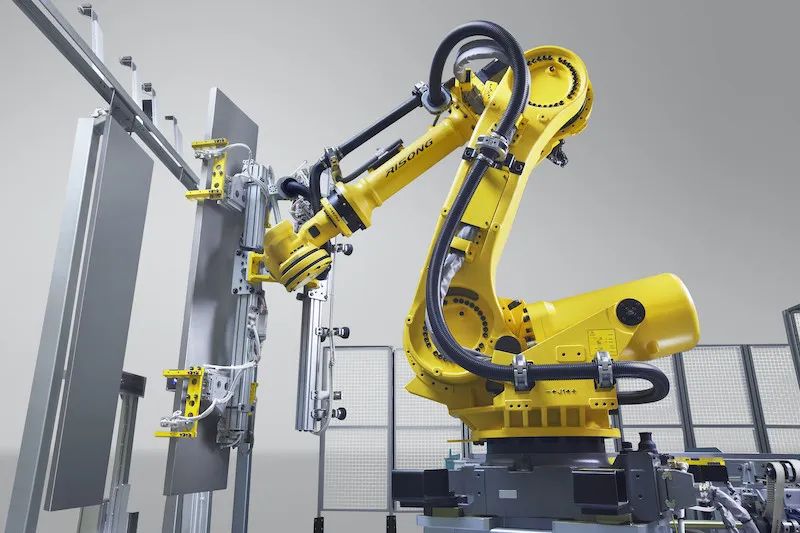

  • RV 기어박스가 장착된 고하중 로봇

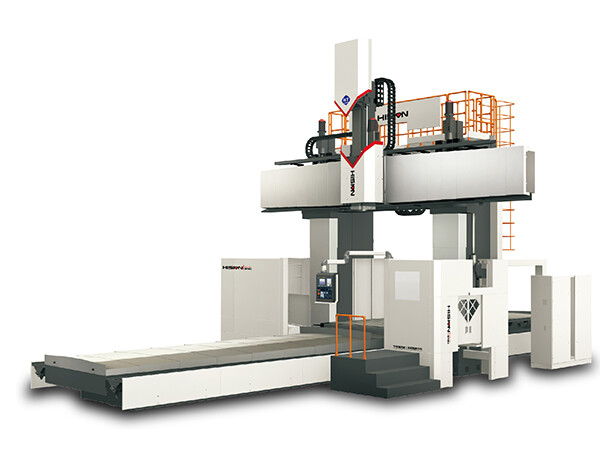

  • 1. 정밀 공작기계 및 가공 장비용 유성 기어박스

›

회전 팔레타이징 로봇

RV 리듀서 기어박스 - FAQ

답변：

RV 감속기(Rotary Vector Reducer)는 플라노센트릭 감속 메커니즘을 특징으로 하는, 모션 제어 응용 분야를 위해 설계된 고정밀 감속기입니다.
그 핵심은 2단 감속 설계에 있습니다:
1. 1단 감속 – 평기어 메커니즘:
입력축은 입력 기어를 통해 회전을 평기어로 전달하여 1차 속도 감속을 실현합니다.
2. 2단 감속 – 차동 기어 메커니즘:
평기어는 크랭크축에 연결되어 있으며, 이 크랭크축이 RV 기어를 편심 운동으로 구동합니다.
RV 기어는 핀 기어보다 톱니가 하나 적기 때문에, 높은 감속비를 실현합니다.

답변：

정격 토크 (To):
정격 출력 속도에서 작동할 때 허용되는 토크 — 절대 하중 한계가 아닙니다.
허용 기동/정지 토크 (Ts1):
가속 및 감속 중 허용되는 최대 토크로, 일반적으로 정격 토크의 2.5배입니다.
최대 순간 토크 (Ts2):
비상 정지 또는 충격 시 허용되는 토크로, 일반적으로 정격 토크의 5배입니다.
허용 출력 속도 (Ns0):
무부하 조건에서의 최대 출력 속도로, 온도 및 하중의 영향을 받습니다.
백래시 및 로스트 모션:
백래시는 토크가 0일 때의 비틀림 각도를 의미합니다;
로스트 모션은 정격 토크의 ±3% 범위 내에서 히스테리시스 곡선의 폭을 의미합니다.
RV 감속기는 일반적으로 백래시를 1 아크분 이내로 유지합니다.
비틀림 강성:
비틀림 각도의 단위당 필요한 토크 — 감속기의 변형 저항성을 나타냅니다.
수명:
정격 수명은 일반적으로 정격 토크 및 속도에서 6,000시간입니다.

답변：

설치 정확도:
편심 하중을 방지하기 위해 장착면의 평탄도와 수직도를 확보하십시오.
진동 진폭을 0.02 mm 이내로 유지하면서 다이얼 게이지를 사용하는 것이 권장됩니다.
윤활제 선택:
일반적인 윤활제로는 VIGOGREASE REO가 포함됩니다.
표준 교체 주기: 20,000 시간; 고온 조건에서는 간격을 단축하십시오.


온도 관리:
표면 온도는 60°C를 초과해서는 안 됩니다.
초과할 경우 냉각 조치를 사용하거나 정격을 낮춰 운전하십시오.
소각도 작동:
회전 각도가 10° 미만일 때는 윤활이 불충분할 수 있습니다 — 제조업체에 문의하십시오.
볼트 체결:
풀림을 방지하기 위해 디스크 스프링 와셔와 육각 소켓 볼트를 사용하고, 표준 토크로 조이십시오.

답변：

RV 감속기를 선택할 때는 설치 방향, 구조 형식, 작동 조건, 그리고 환경을 고려하십시오.
부하 관성과 정상 토크를 계산하고, 작동 모드를 설정한 후, 가속/감속 토크, 평균 속도, 그리고 평균 부하 토크를 결정하십시오.
마지막으로, 서비스 수명 요구 사항에 따라 필요한 정격 토크를 계산하십시오.
자세한 선택 가이드는 전문적인 지원을 위해 HONPINE에 문의하십시오.
연락처 정보
전화/WhatsApp: +86 18994329920
이메일: sales@honpine.com

답변：

산업용 로봇은 RV 감속기의 주요 적용 분야입니다.
RV 감속기의 핵심 장점에는 높은 강성, 높은 정밀도, 큰 전달비, 그리고 긴 서비스 수명이 포함되며 — 이는 특히 고하중 로봇 관절에서 그것을 대체 불가능하게 만듭니다.
RV 감속기의 기본 기능은 모터의 고속, 저토크 출력을 저속, 고토크 동력으로 변환하여 정밀한 모션 제어를 보장하는 것입니다.
전달 정확도는 일반적으로 각초 수준에 도달할 수 있으며, 서비스 수명은 보통 10,000 시간을 초과합니다.

답변：

RV 감속기는 중대형 부하 산업용 로봇과 고급 자동화 장비의 핵심 정밀 전달 부품입니다. 그 가치는 단일 기어 가공 정밀도에서 비롯되는 것이 아니라, 사이클로이드 기어 형상 정밀도, 핀 기어 맞물림 정밀도, 크랭크축 및 베어링 시스템 성능, 열처리 안정성, 조립 일관성, 그리고 최종 검사 테스트를 포함한 여러 요소의 결합에서 비롯됩니다.

답변：

구조적 관점에서 RV 감속기는 주로 중공축형과 실축형으로 나뉩니다.
실축 RV 감속기는 현재 주류로, 2025년 매출의 66.92%를 차지합니다
중공축 RV 감속기는 33.08%를 차지하며, 주로 케이블을 중앙으로 배선해야 하거나, 구조가 콤팩트하고 설치가 더 쉬워야 하는 응용 분야에 사용됩니다
응용 분야별로:
산업용 로봇은 가장 큰 하류 시장으로, 2025년 84.47%를 차지하며, 2032년까지도 주도적 지위를 유지할 것으로 예상됩니다
공작기계, 반도체 제조 장비 및 기타 자동화 시스템은 보완 수요를 형성합니다
휴머노이드 로봇은 2025년에는 아직 초기 단계이지만, 2032년까지 11.31%로 증가할 것으로 예상됩니다

답변：

제조 관점에서 RV 감속기 생산은 고정밀 가공, 고강성 조립 및 수명 검증 공정을 포함합니다.
주요 공정에는 다음이 포함됩니다.
기어 및 사이클로이드 디스크용 재료 준비
거친 가공
열처리
정밀 연삭
핀 하우징 및 크랭크축 가공
베어링 및 씰링 부품 조립
최종 조립
백래시, 비틀림 강성, 전달 오차, 소음 및 사용 수명 테스트
성숙한 공정과 높은 자동화 수준을 갖춘 HONPINE RV 감속기 생산 라인은 라인당 연간 150,000~300,000대의 생산 능력을 달성할 수 있습니다.
고정밀, 대형 사이즈 또는 소량 맞춤형 생산의 경우, 일반적으로 라인당 생산 능력은 10,000~50,000대입니다.

답변：

RV 감속기는 주로 두 가지 방식으로 분류할 수 있습니다:
제품 구조별:
솔리드 샤프트 RV 감속기
중공 샤프트 RV 감속기
응용 분야별:
산업용 로봇
공작 기계
반도체 제조 장비
기타 자동화 시스템

답변：

향후 몇 년 동안 업계 성장은 주로 다음에서 나올 것입니다:
산업용 로봇 업그레이드 및 교체
공작기계 자동화
반도체 제조 장비의 국산화
시제품에서 산업 현장 적용으로의 휴머노이드 로봇 전환
경쟁은 점차 단순한 생산능력 확대에서 다음으로 이동할 것입니다:
고강성
저백래시
저소음
긴 수명
경량 설계
높은 제조 일관성
동시에 고객 검증 주기, 배치 간 일관성, 소재 및 열처리 능력, 그리고 공동 응용 개발은 여전히 진입 장벽의 핵심이 될 것입니다.

답변：

HONPINE RV 감속기 기어박스는 고급 치형 최적화와 구조 공학을 통해 탁월한 정밀도, 강성, 내구성을 달성합니다.
Its core technologies include:
최적화된 사이클로이드 기어 치형 설계
더 높은 강성과 안정성을 위한 일체형 하우징 구조
원활한 토크 전달을 보장하기 위한 최적화된 베어링 구성
사이클로이드 기어 및 핀 롤러와 같은 핵심 부품은 고강도 합금강과 특수 복합 재료로 제작되어, 뛰어난 강도, 내마모성, 인성을 제공합니다.
향상된 재료 성능은 제품 수명을 크게 연장하며 — 정격 서비스 수명이 15,000 시간을 초과하여, 고급 로봇 응용 분야의 요구 사항을 충족합니다.
HONPINE의 최적화된 열처리 공정은 부품 경도와 안정성을 더욱 향상시키고, 마모율을 줄이며, 연속 작동 시 성능 저하를 최소화합니다.

답변：

HONPINE 플랜지 RV 리듀서 기어박스는 플랜지 밀봉 설계를 채택하여, 윤활유와 모터를 내부에 밀폐합니다.
이로써 설치가 간소화되고, 서비스 수명이 연장되며, 유지보수 필요성이 줄어듭니다.
