비틀림 강성은 단위 하중에서 출력 축에 발생하는 변형량을 의미하며, 액추에이터의 변형 저항 능력을 나타냅니다.
균형 하중 조건에서는 비틀림 강성이 위치 정확도에 미치는 영향이 크지 않습니다. 그러나 편심 하중 또는 불균형 하중에서는 큰 영향을 미칩니다.
예를 들어, 기계 공구에 사용되는 직경 170 mm의 로터리 테이블이 수직으로 장착되어 있다고 가정해 보겠습니다. 회전 중심에서 100 mm 떨어진 위치에 20 kg의 편심 하중이 가해지면, 90° 위치에 정지할 때 이 하중이 출력 축에 생성하는 토크는 다음과 같습니다:
20 × 9.8 × 0.1 ≈ 20 N·m
기계 공구의 로터리 테이블과 틸팅 헤드에서는 비틀림 강성이 높을수록 더 단단한 재료 가공과 더 큰 절삭량이 가능해지며, 다축 공작기계의 성능과 효율을 크게 향상시킵니다. 이는 기계 공구 응용에서 매우 중요합니다.
비틀림 강성 순위(낮음에서 높음)
Harmonic < RV < SPINEA cycloidal = roller cam < Sumitomo cycloidal < PSC b

로터리 액추에이터의 핵심 원리는 하모닉 드라이브 기술을 기반으로 하며, 유연 스플라인과 강성 스플라인의 맞물림을 통해 동력을 전달합니다.
그 구조는 일반적으로 웨이브 제너레이터, 플렉스 스플라인, 그리고 서큘러 스플라인의 세 가지 주요 구성 요소로 이루어집니다. 웨이브 제너레이터는 플렉스 스플라인을 탄성 변형시키고, 서큘러 스플라인과 주기적으로 맞물리도록 구동합니다. 이를 통해 고속·저토크 입력을 저속·고토크 출력으로 변환합니다.
이 설계는 기계적 백래시를 줄이고 전송 정확도를 향상시킵니다. 또한 최적화된 소재와 열처리 공정은 핵심 부품의 사용 수명을 연장합니다.

산업용 로봇에서 로터리 액추에이터는 높은 하중 용량과 높은 반복 위치 정확도 요구 사항을 충족해야 합니다. 예를 들어, 6축 로봇 팔에서는 컴팩트한 구조가 설치 공간을 절약하고, 저마찰 설계는 에너지 소비를 줄이며 장기적인 연속 운전을 지원합니다.
정밀 가공 장비에서는 마이크론 수준의 전송 정확도가 가공된 공작물의 높은 표면 품질을 보장하는 데 도움이 됩니다.
또한 일부 모델은 밀폐형 구조를 통합하여 방진 및 방수 성능을 향상시켜 자동차 제조 및 식품 가공과 같이 청결 요구 사항이 엄격한 환경에 적합합니다.

하모닉 로터리 액추에이터는 하모닉 드라이브 감속기, 프레임리스 토크 모터, 절대값 엔코더, 선택 사양인 전자식 브레이크를 컴팩트한 어셈블리로 결합한 고집적 정밀 모션 제어 장치입니다.
별도의 모터, 기어박스, 커플링이 필요한 기존 서보 시스템과 달리, 통합형 하모닉 액추에이터는 높은 위치 결정 정밀도, 제로 백래시, 크게 단순화된 기계 설계를 갖춘 완전한 회전 운동 솔루션을 제공합니다.
HONPINE은 까다로운 산업 자동화 애플리케이션을 위해 표준 하모닉 드라이브 로터리 액추에이터와 대형 중공 하모닉 로터리 액추에이터를 모두 제공합니다.

대형 중공 하모닉 로터리 액추에이터는 케이블, 공압 튜브, 광섬유, 레이저 빔 및 기타 유틸리티가 액추에이터 중심을 직접 통과할 수 있도록 하는 초대형 관통 구멍을 갖추고 있습니다.

기존의 솔리드 샤프트 로터리 액추에이터와 비교할 때, 대형 중공 구조는 여러 가지 이점을 제공합니다:

더 깔끔하고 체계적인 케이블 배선
설치 공간 감소
장비 외관 개선
케이블 굽힘 및 마모 감소
신호 간섭 위험 감소
소형 장비에 더 쉬운 통합

이 설계는 특히 협동 로봇, 반도체 장비, 레이저 가공 시스템 및 정밀 자동화에 적합합니다.

로터리 액추에이터의 에너지 절감 이점은 주로 두 가지 측면에서 비롯됩니다:
첫째, 전송 효율 향상으로 에너지 손실이 줄어듭니다. 예를 들어, 저마찰 코팅이나 최적화된 윤활 시스템을 사용하여 기계적 마찰을 줄입니다.
둘째, 경량 설계는 전체 중량을 줄여 구동 모터의 부하 요구를 낮춥니다.

하모닉 로터리 액추에이터는 15,000시간 이상의 정밀도 유지 수명으로 안정적인 성능을 제공합니다.
직접 구동 일체형 설계와 완전 밀폐 구조로 설치가 간단하며 진정한 플러그 앤 플레이를 실현합니다.
공간이 제한적이고, 하중이 크며, 높은 정밀도가 요구되는 애플리케이션에서 하모닉 메카트로닉 액추에이터는 이상적인 솔루션을 제공합니다.

하모닉 서보 액추에이터는 다음 분야에 널리 사용됩니다:
공작기계 로터리 테이블
레이저 절단 시스템
전자 및 반도체 장비

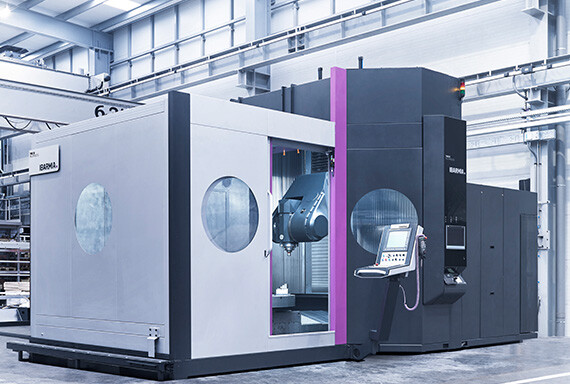

정밀 CNC 공작기계
3C (컴퓨터, 통신, 소비자 전자제품) 장비
정밀 레이저 가공 장비
LED 제조 장비
검사 및 시험 장비
의료 기기
로봇 및 특수 로봇 팔
인쇄 기계 및 잉크젯 장비
유리 가공 장비
정밀 측정 기기

이 액추에이터는 높은 전복 강성, 높은 토크 부하 용량, 그리고 부드러운 작동을 결합했으며, 제로 백래시와 저소음이 특징입니다.
15,000 시간을 초과하는 서비스 수명을 갖추고 있어 유지보수가 필요 없으며 윤활유 교체도 필요하지 않습니다.
중공축 설계로 케이블과 공압 라인의 배선이 용이합니다. 표준 서보 드라이브와 호환되며 플러그 앤 플레이 설치를 지원합니다.

수명: 15,000 시간
작동 온도: −20 °C to +75 °C

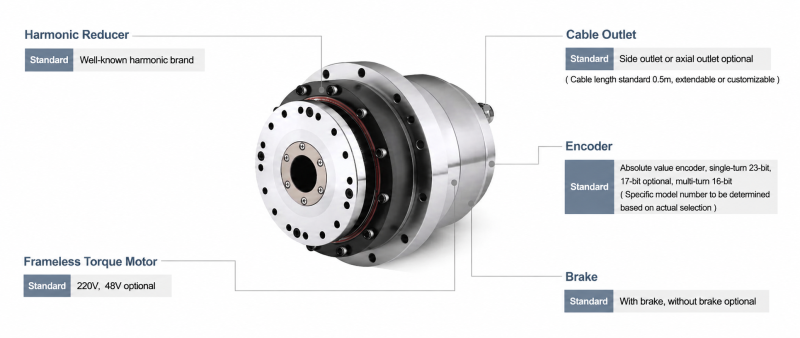

HONPINE 일체형 하모닉 액추에이터에는 일반적으로 다음이 포함됩니다:

고정밀 하모닉 드라이브 감속기
프레임리스 토크 서보 모터
멀티턴 절대 엔코더
선택 사양 전자기 브레이크
통합 베어링 시스템
콤팩트한 하우징 및 실링 구조

이 통합 설계는 조립 오차를 최소화하는 동시에 전체 시스템의 강성과 신뢰성을 향상시킵니다.

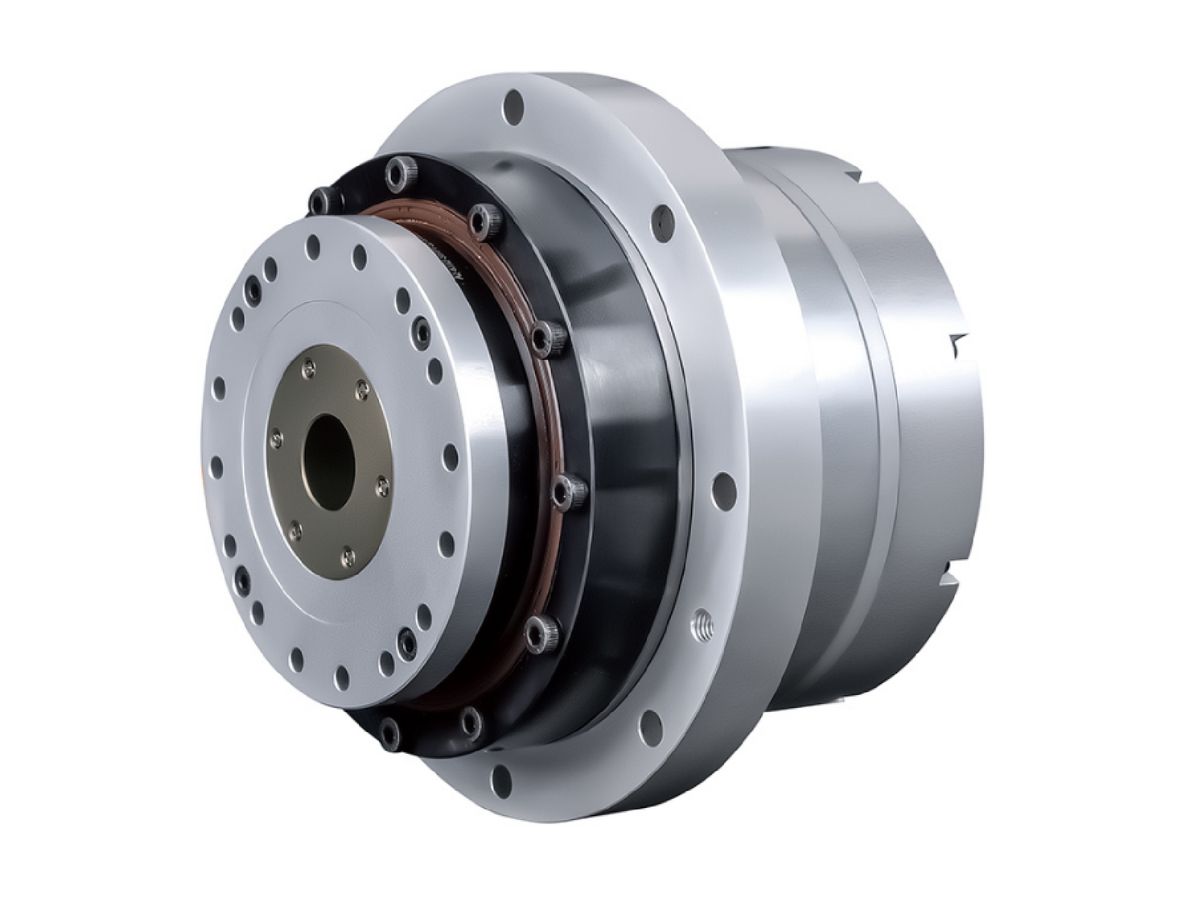

HONPINE 하모닉 기어 액추에이터는 다음과 같은 여러 핵심 장점을 제공합니다:

제로 백래시 전달
높은 위치 결정 정확도
대형 중공축 설계
콤팩트한 일체형 구조
높은 비틀림 강성
유지보수가 필요 없는 운전
표준 IP65 보호 등급 (IP67 옵션)
간편한 설치
정격 부하 조건에서 15,000 운전 시간을 초과하는 긴 사용 수명

HONPINE은 또한 독자적인 최적화 알고리즘을 통해 기존 하모닉 드라이브 시스템에 비해 액추에이터의 전체 강성을 크게 향상시킵니다.

정격 운전 조건에서 HONPINE 하모닉 드라이브 로터리 액추에이터의 위치 결정 정확도는 15,000시간 이상 유지될 수 있습니다.

이 액추에이터는 밀폐형 유지보수 불필요 설계를 적용하여 정기적인 윤활유 교체가 필요 없으며, 수명 기간 동안 전체 유지보수 비용을 절감합니다.

HONPINE 로터리 조인트 액추에이터는 고정밀, 컴팩트한 설치, 유연한 케이블 라우팅이 필요한 산업에서 널리 사용되며, 다음을 포함합니다:

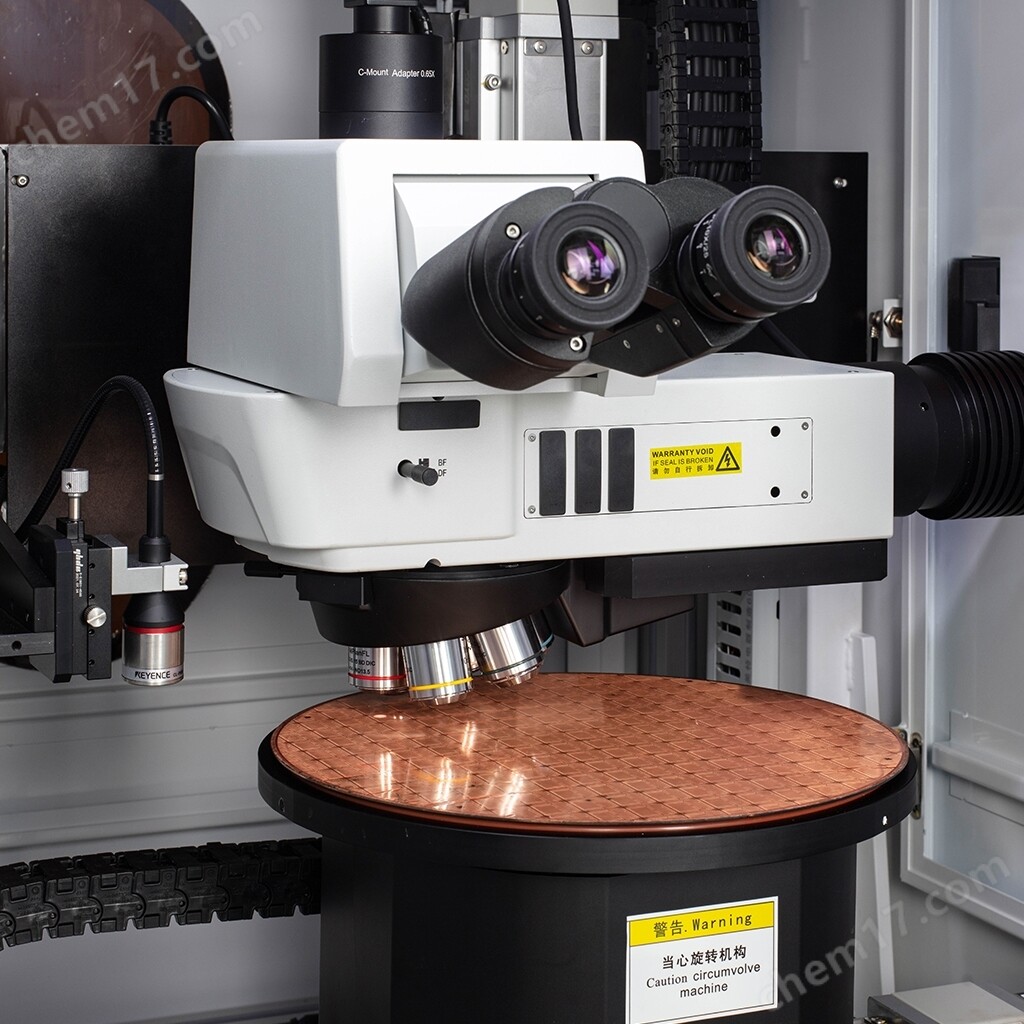

반도체 장비
웨이퍼 핸들링 시스템

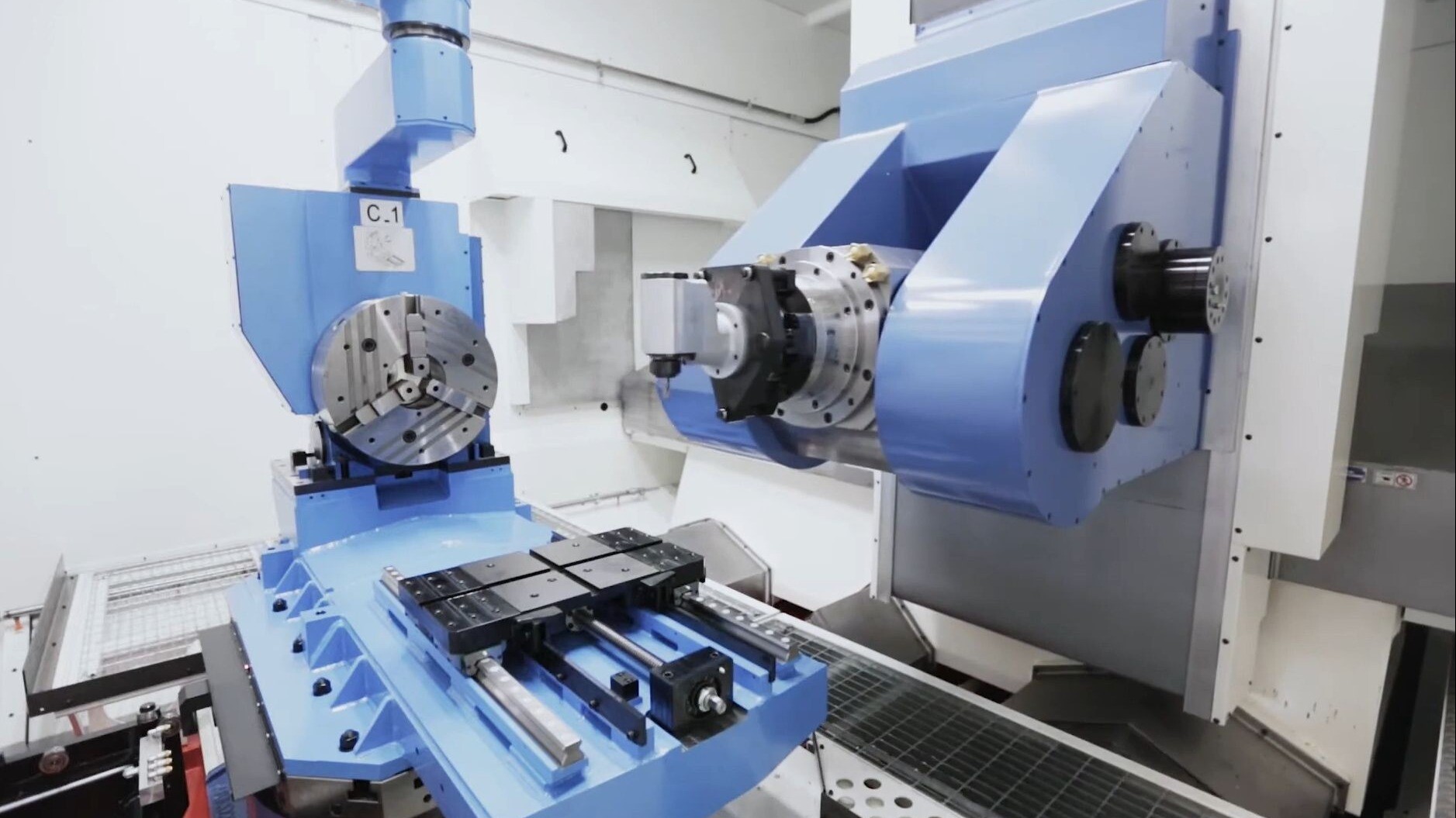

정밀 CNC 로터리 테이블
레이저 절단 및 레이저 마킹 기계
전자 조립 장비
의료 기기
수술 로봇
협동 로봇 (Cobots)

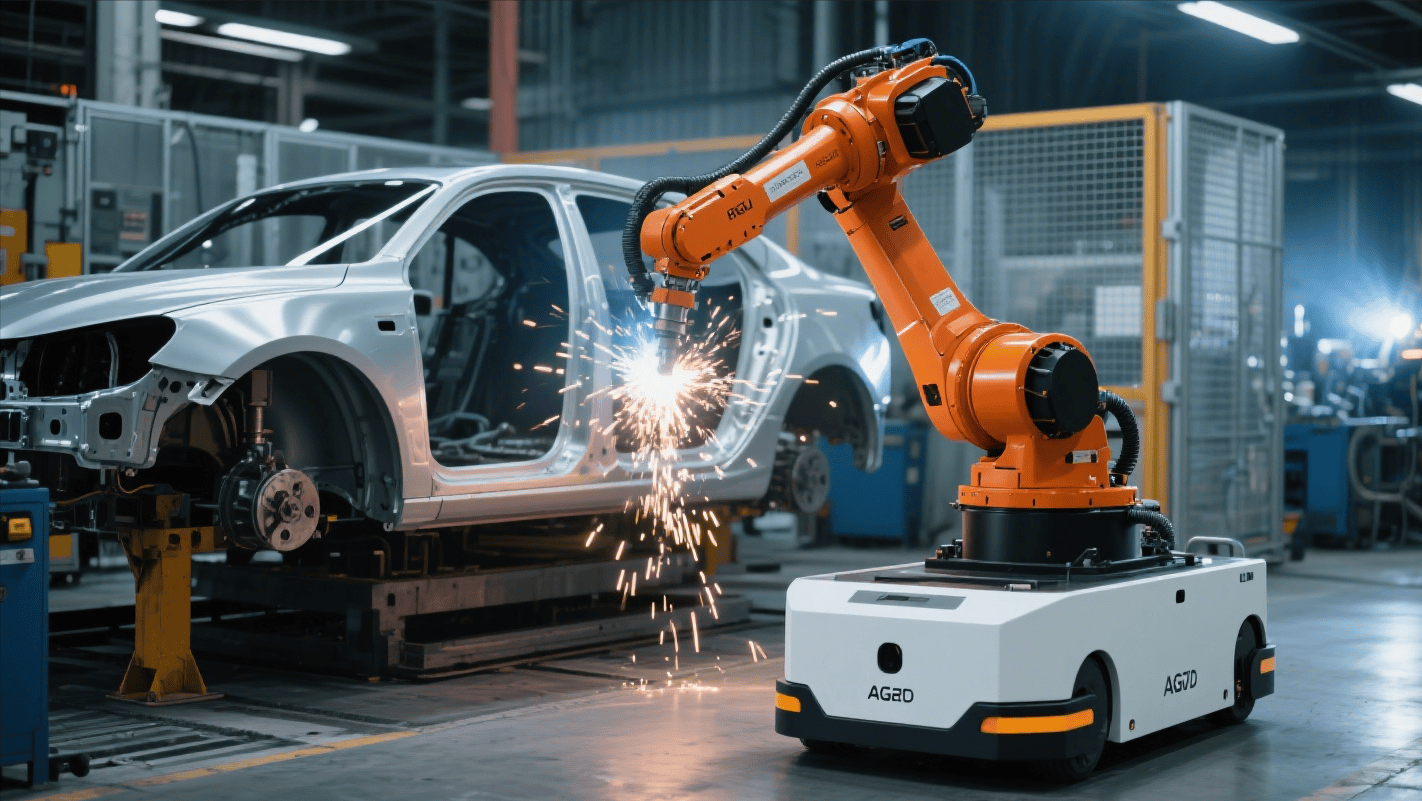

산업용 로봇 조인트
검사 및 계측 장비
인쇄 기계
유리 가공 장비

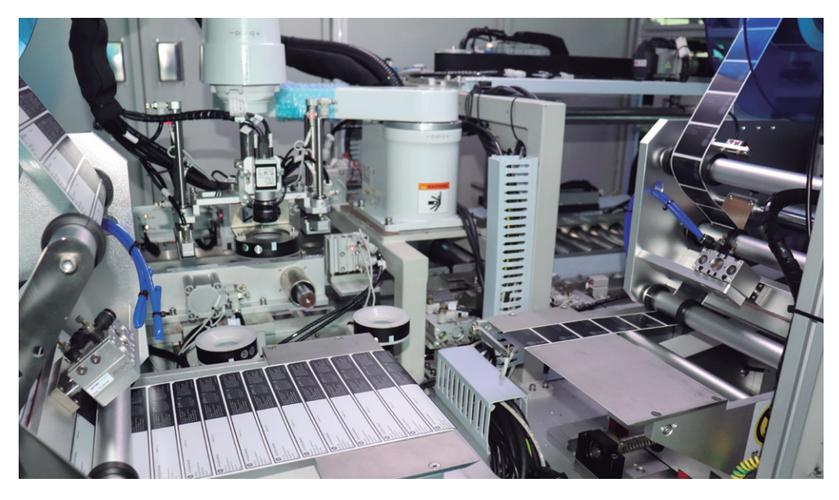

자동화 생산 라인

HONPINE 서보 로터리 액추에이터는 다음을 포함한 주요 산업용 통신 프로토콜을 지원합니다:

EtherCAT
CANopen

표준 엔코더 옵션은 다음과 같습니다:

멀티턴 절대 엔코더
Tamagawa 23-bit 프로토콜
Nikon 24-bit 프로토콜

이러한 엔코더 옵션은 정밀한 모션 제어를 위해 고해상도 위치 및 속도 피드백을 제공합니다.

HONPINE 하모닉 로터리 액추에이터는 빠른 설치를 위한 플랜지 장착형 일체형 설계를 특징으로 합니다.

최적의 성능을 위해:

올바른 샤프트 정렬을 확인하십시오
권장 장착 토크 사양을 따르십시오
가능한 경우 케이블을 중공 샤프트를 통해 배선하십시오
모터 사양에 따라 호환되는 서보 드라이브를 사용하십시오

일체형 설계는 기존 모터-기어박스 조립체와 비교하여 설치 시간을 크게 단축합니다.

아니요.

HONPINE 일체형 하모닉 액추에이터는 무보수 운전이 가능하도록 설계되었습니다.

정상적인 작동 조건에서 사용자는 다음을 수행할 필요가 없습니다:

그리스 교체
정기적인 내부 유지보수 수행
액추에이터 분해

예방 유지보수를 위해 진동, 작동 온도 및 이상 소음을 모니터링하는 정기 점검을 권장합니다.

표준 작동 조건은 다음과 같습니다:

작동 온도: 0–40°C
보관 온도: –20–60°C
상대 습도: 20–80% RH (비응축)
진동 저항: 24.5 m/s² (10–400 Hz)
보호 등급: IP65 표준
선택 보호 등급: IP67

이 액추에이터는 부식성 가스, 과도한 분진, 오일 미스트 및 폭발성 분위기가 없는 실내 산업 환경용으로 설계되었습니다.

예.

전문 하모닉 액추에이터 제조업체인 HONPINE은 다음을 포함한 광범위한 맞춤화 서비스를 제공합니다:

맞춤형 플랜지 치수
장착 구멍 구성
중공축 크기
브레이크 옵션
IP67 방수 보호
커넥터 유형
케이블 인출 방향
기계적 인터페이스 수정

당사의 엔지니어링 팀은 특정 응용 분야에 맞춰 액추에이터 통합을 최적화하기 위해 고객과 긴밀히 협력합니다.

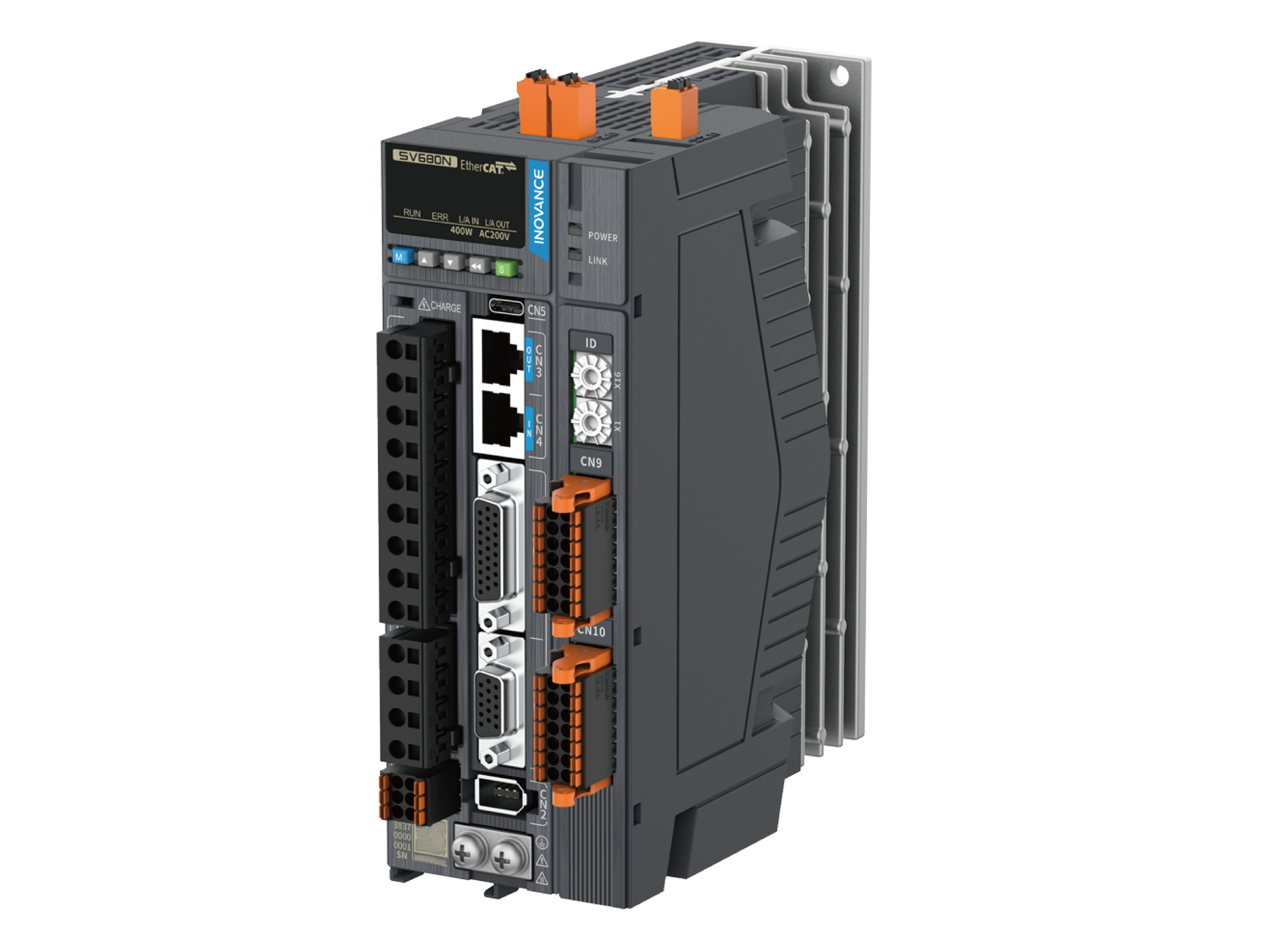

액추에이터와 서보 드라이브는 별도로 설치됩니다.

서보 드라이브는 다음을 포함한 액추에이터의 모터 사양에 따라 선택해야 합니다:

정격 전압
정격 전류
토크 상수
엔코더 유형
통신 프로토콜

HONPINE은 최적의 시스템 성능을 보장하기 위해 전문적인 드라이브 선정 지원을 제공합니다.

HONPINE은 모든 하모닉 로터리 액추에이터에 대해 다음을 포함한 포괄적인 기술 자료를 제공합니다:

제품 카탈로그
선정 가이드
치수 도면
3D CAD 모델
전기 문서
성능 데이터
구매 전후 기술 상담

전체 문서 패키지를 요청하려면 HONPINE 영업팀에 문의해 주십시오.

HONPINE는 고정밀 전력 분석기를 사용하여 전류, 토크, 효율 및 기타 핵심 매개변수를 정확하게 측정하고, 데이터 곡선과 토크-속도 (T-n) 곡선을 자동으로 생성합니다.
모든 성능 데이터는 실제 출력 테스트를 통해 검증되며, 추가적인 정확도 및 강성 측정 장비의 지원을 받아 신뢰할 수 있고 사실에 기반한 사양을 보장합니다.

HONPINE는 0–100 N·m 및 100–1000 N·m 등급의 두 개의 종합 테스트 벤치를 운영하며, 11부터 58까지의 전체 사이즈 범위를 커버합니다.
고정밀 전력 분석기는 전류, 토크, 효율 및 기타 매개변수를 정확하게 측정하고, 성능 곡선과 토크-속도 (T-n) 곡선을 자동으로 생성합니다.
이를 통해 모든 사양이 이론적 추정치가 아닌 실제 출력 성능으로 검증되도록 보장합니다. 추가 장비는 정밀도와 강성 테스트에 사용됩니다.

간단히 말해, 감속기의 정밀도는 모터의 회전이 기어박스를 통해 전달된 후 실제 출력 위치와 이론적 위치 사이의 편차를 의미합니다.

예를 들어 모터 입력이 180°이고 감속비가 10:1이라면, 이론상 출력은 18°여야 합니다. 그러나 실제로 기어박스가 정확히 18°에서 멈추는 경우는 드뭅니다. 18.02°에서 멈춘다면, 그 0.02°의 차이가 위치 오차입니다. 이를 더 작은 단위로 환산하면 0.02°는 1.2분각(arcminutes)과 같습니다. 이것이 우리가 말하는 기어박스 위치 정확도 오차입니다.

하모닉 로터리 액추에이터에는 Tamagawa 프로토콜을 준수하는 23-bit 엔코더가 장착되어 있습니다.
모터는 48 V 서보 드라이브와 함께 작동하도록 설계되었습니다. 고객은 자체 Tamagawa 호환 엔코더를 사용할 수 있으며, 추가적인 편의를 위해 HONPINE에서 외부 드라이브를 제공할 수도 있습니다.

이는 어떤 기계식 전달에도 부품 간의 유격, 마찰, 그리고 탄성 변형이 포함되기 때문입니다. 이러한 요소들이 위치 오차를 유발하는 주요 “원인”입니다.

주목할 점은, 시중의 많은 기어박스가 “제로 백래시”를 주장하지만, 이는 종종 오해를 불러일으킨다는 것입니다. “제로 백래시”가 “제로 위치 오차”를 의미하는 것은 아닙니다. 백래시는 정확도에 영향을 미치는 여러 요인 중 하나일 뿐입니다. 기어 간 백래시를 제거하더라도 베어링과 커플링 같은 부품에는 여전히 유격이 존재하며, 기어 사이에서 진정한 제로 백래시를 달성하는 것은 매우 어렵습니다.

따라서 기어박스를 구매할 때는 실제 위치 정밀도를 반드시 확인하는 것이 중요합니다.

HONPINE 하모닉 로터리 액추에이터의 성능 매개변수는 실제 테스트 데이터에 기반하는 반면, 시장의 많은 감속기와 액추에이터는 실제 성능과 종종 차이가 나는 사양을 공표합니다.
