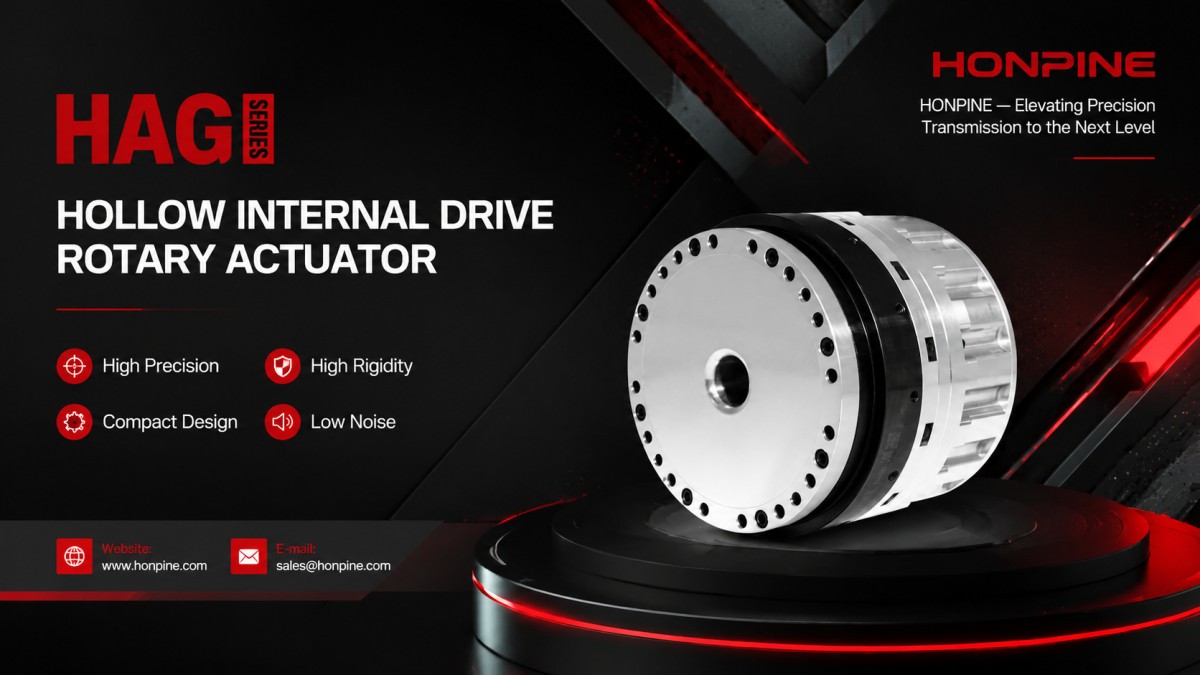

토크 센서가 장착된 HONPINE HAG 하모닉 드라이브 로봇 액추에이터 유닛에 대한 종합 가이드

이 문서는 토크 센서가 통합된 HONPINEHAG 하모닉 드라이브 로봇 액추에이터유닛에 대한 포괄적인 개요를 제공하며, 그 기능, 장점, 단점 및 적용 가치를 포함합니다.

토크 센서가 있는 하모닉 드라이브 로봇 액추에이터 유닛이란 무엇입니까?

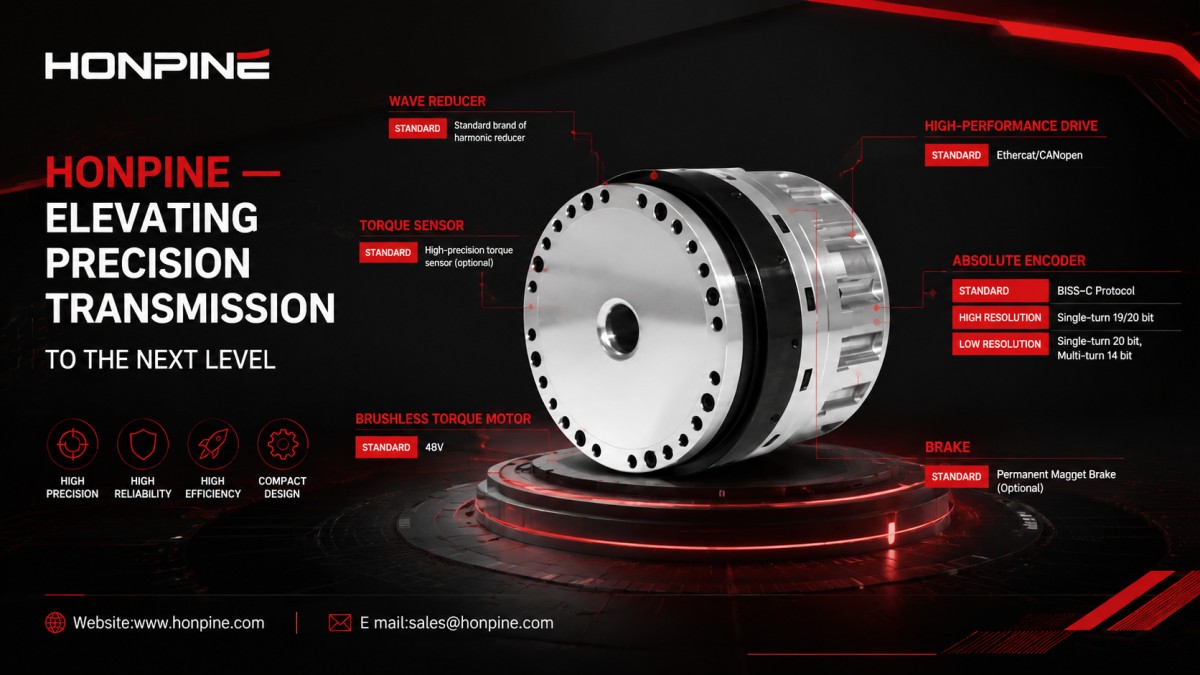

표준 하모닉 드라이브 로봇 액추에이터 유닛은 일반적으로 다음을 통합합니다:하모닉 드라이브 기어박스,프레임리스 토크 모터,브레이크,엔코더,드라이브 유닛

HONPINE HAG 하모닉 드라이브 로봇 액추에이터는 표준 구성에 더해 내장형 토크 센서를 추가로 통합하여 고정밀 힘 감지와 고급 힘 제어 기능을 구현합니다.

토크 센서가 있는 하모닉 드라이브 로봇 액추에이터 유닛은 어떤 기능을 제공합니까?

실시간 출력 토크 감지

이 액추에이터는 모터 전류 계산을 통해 토크를 추정하는 대신 실제 관절 출력 토크를 직접 측정합니다. 이를 통해 다음을 제공합니다:

• 더 높은 측정 정확도

• 더 빠른 응답 속도

• 부하, 외력 및 접촉력을 실시간으로 반영

• 고정밀 순응형 힘 제어

통합 토크 센서는 다음을 지원합니다:

• 임피던스 제어

• 컴플라이언스 제어

• 제로 포스 드래그 티칭

• 중력 보상

로봇이 장애물이나 외부 접촉을 만났을 때, 이 액추에이터는 물체를 강하게 밀어붙이는 대신 유연하게 양보할 수 있습니다. 따라서 휴머노이드 로봇 및 협동 로봇에 매우 적합합니다.

• 충돌 감지 및 안전 보호

• 시스템은 갑작스러운 토크 변화를 지속적으로 모니터링하며 다음을 신속하게 감지할 수 있습니다:

• 충돌

• 간섭

• 걸림

• 과부하 상태

STO (Safe Torque Off), 속도 감소 또는 역방향 후퇴 기능과 결합하면, 이 액추에이터는 순수 위치 제어의 한계를 보완하는 이중 안전 보호 시스템을 형성합니다.

부하 모니터링 및 과부하 보호

이 액추에이터는 다음을 지속적으로 모니터링합니다:

• 정격 토크

• 피크 토크

• 충격 하중

• 이는 다음을 보호하는 데 도움이 됩니다:

• 하모닉 드라이브 기어박스

• 베어링

• 모터

전달 구조

또한 장기간의 과부하 또는 충격 하중으로 인한 기어 치형 파손, 변형 및 기계적 손상 위험을 줄입니다.

고정밀 토크 폐루프 제어

이 액추에이터는 일정한 힘 출력을 요구하는 응용 분야에 이상적이며, 다음을 포함합니다:

• 정밀 조립

• 커넥터 삽입 및 분리

• 연마

• 표면 피팅

시스템은 강체 위치 제어에만 의존하는 대신 힘을 폐루프 제어 목표로 사용하여 작업 정확도와 생산 수율을 크게 향상시킵니다.

토크 센서가 있는 하모닉 드라이브 로봇 액추에이터 유닛의 장점

높은 응답 속도의 네이티브 힘 제어

관절 출력 토크를 직접 측정함으로써, 이 액추에이터는 밀리초 수준의 임피던스 제어 및 힘 제어를 지원하여 매우 민감하고 순응적인 상호작용을 구현합니다.

콤팩트하고 경량의 구조

통합 토크 센서 설계는 축 방향 길이를 증가시키지 않아 하중 대 중량 비율을 개선하며, 휴머노이드 로봇의 콤팩트한 공간 요구사항에 적합합니다.

고강성과 더 우수한 동적 성능

토크 센서가 내부에 내장되어 있으므로 외부 센서로 인한 추가 강성 손실이나 회전 관성 증가가 없으며, 그 결과 우수한 동적 성능을 제공합니다.

통합 안전 및 힘 제어 솔루션

이 액추에이터는 다음을 통합합니다:

• 드라이브

• 전달

• 센싱

• 제어

• 안전 기능

이를 하나의 콤팩트한 모듈로 구현하여 전체 로봇 설계를 단순화하고 개발 주기를 단축합니다.

협동 안전성과 순응형 상호작용

STO는 충돌 안전성을 보장하고, 토크 센서는 순응형 접촉 및 힘 제어 작업을 가능하게 하여 이 액추에이터를 협동 로봇과 휴머노이드 로봇에 매우 적합하게 만듭니다.

최적화된 공간 및 중량 효율성

외부 힘 센서와 별도의 안전 모듈을 제거함으로써, 이 액추에이터는 다음을 실현합니다:

• 최소 축 방향 치수

• 더 낮은 전체 중량

• 향상된 운동 효율

• 더 나은 배터리 지속 시간

토크 센서가 있는 하모닉 드라이브 로봇 액추에이터 유닛의 단점

상당히 높은 비용

고정밀 스트레인 게이지와 신호 조정 회로는 제조 비용을 증가시키며, 보정 장비 또한 고가입니다.

복잡한 제조 공정

통합 구조는 매우 높은 조립 정밀도를 요구하므로 대량 생산 시 생산 주기가 더 길어집니다.

어려운 유지보수

토크 센서에 고장이 발생하면 하모닉 드라이브 기어박스 또는 모터를 분해해야 할 수 있으며, 이로 인해 유지보수 주기가 길어지고 수리 비용이 증가합니다.

더 높은 전체 시스템 비용

STO와 통합 토크 센싱의 조합은 모듈 비용을 증가시켜 저가형 또는 비용 민감형 응용 분야에서의 채택을 제한합니다.

더 높은 유지보수 및 애프터서비스 비용

고장 진단이 더 복잡하고 종종 전문 장비와 기술 전문성이 필요하므로 애프터서비스 비용이 증가합니다.

HONPINE HAG 하모닉 드라이브 로봇 액추에이터 유닛의 최신 기술 문서 및 제품 정보를 받으시려면 당사에 문의하십시오.
