다이렉트 드라이브 DD 토크 모터
다이렉트 드라이브 모터 (DDR)는 기계식 전달 메커니즘(예: 기어박스 또는 벨트) 없이 부하를 직접 구동하는 모터입니다. 이러한 유형의 모터는 토크 모터라고도 합니다. 고에너지 영구자석을 사용하여 높은 토크를 생성할 수 있습니다. 기존 모터와 달리, 높은 토크로 인해 모션 시스템에 직접 연결할 수 있어 감속기, 기어박스, 벨트 및 기타 전달 부품이 필요하지 않습니다. 따라서 이를 다이렉트 드라이브 모터라고 합니다.

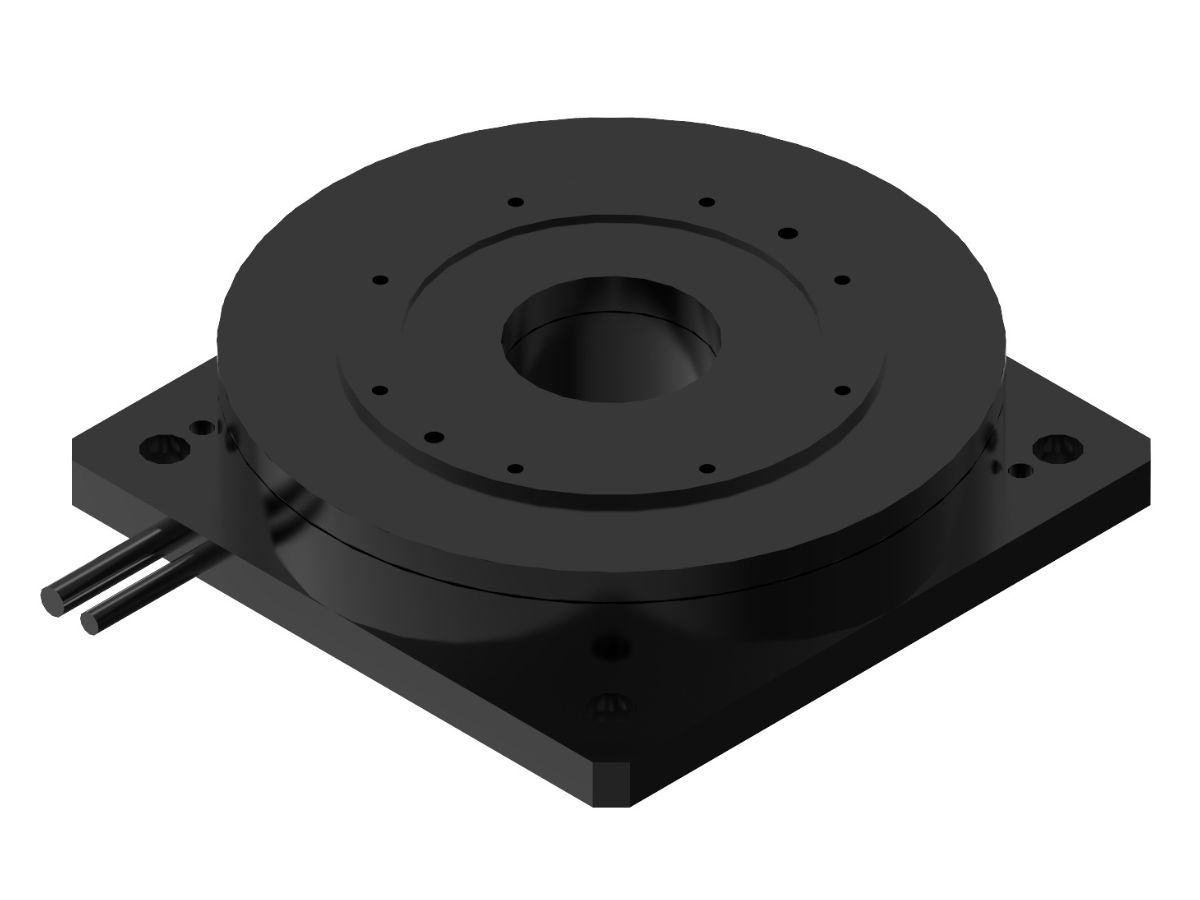

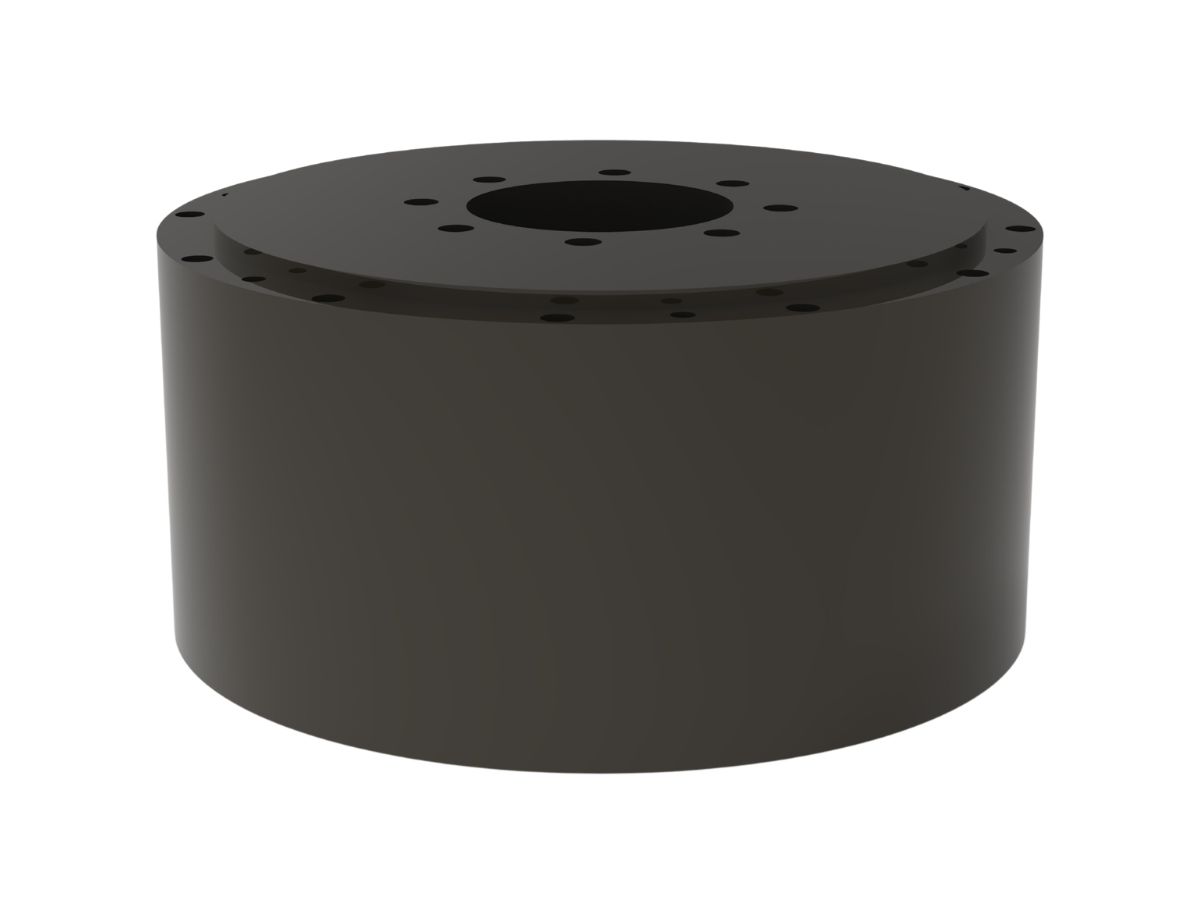

자동화 시스템용 통합형 절대식 엔코더 기계식 DD 모터TDB-263-138-NH-RD DD 모터의 부하는 모터 로터에 직접 장착되어 기계적 백래시를 제거하고 매우 높은 서보 강성을 구현합니다. 또한 통합형 고급 절대식 엔코더를 탑재하여 자동화 시스템의 효율성과 안전성을 크게 향상시킵니다. 이러한 직접 결합 방식은 정밀 장비에서 더욱 민감한 제어 루프를 가능하게 합니다. 당사는 맞춤형 설계 및 위탁 생산 (OEM/ODM)에 대한 포괄적인 지원을 제공합니다. 귀사의 정밀 응용 분야에 직접 구동 기술이 필요하시면 전문적인 솔루션을 위해 당사에 문의해 주십시오.세부 정보- 외부 로터 연속형 증분 엔코더 토크 다이렉트 드라이브 토크 모터TDB-150-037-NH-A 다이렉트 드라이브 토크 모터는 외경 150 mm의 평평하고 낮은 프로파일 설계를 특징으로 하며, 1 N·m의 연속 토크와 3.5 N·m의 피크 토크를 제공합니다. 외부 로터 구조는 컴팩트한 설치 공간 내에서 뛰어난 토크 밀도를 제공합니다. 폐루프 정류는 증분 엔코더를 통해 구현되어 정밀하고 신뢰할 수 있는 모션 제어를 보장합니다. 다이렉트 드라이브 구조는 기어박스의 필요성을 없애 유지보수를 훨씬 쉽게 하며, 위치 결정 정확도를 저하시키지 않으면서 최고의 비용 대비 성능 비율을 제공합니다.세부 정보

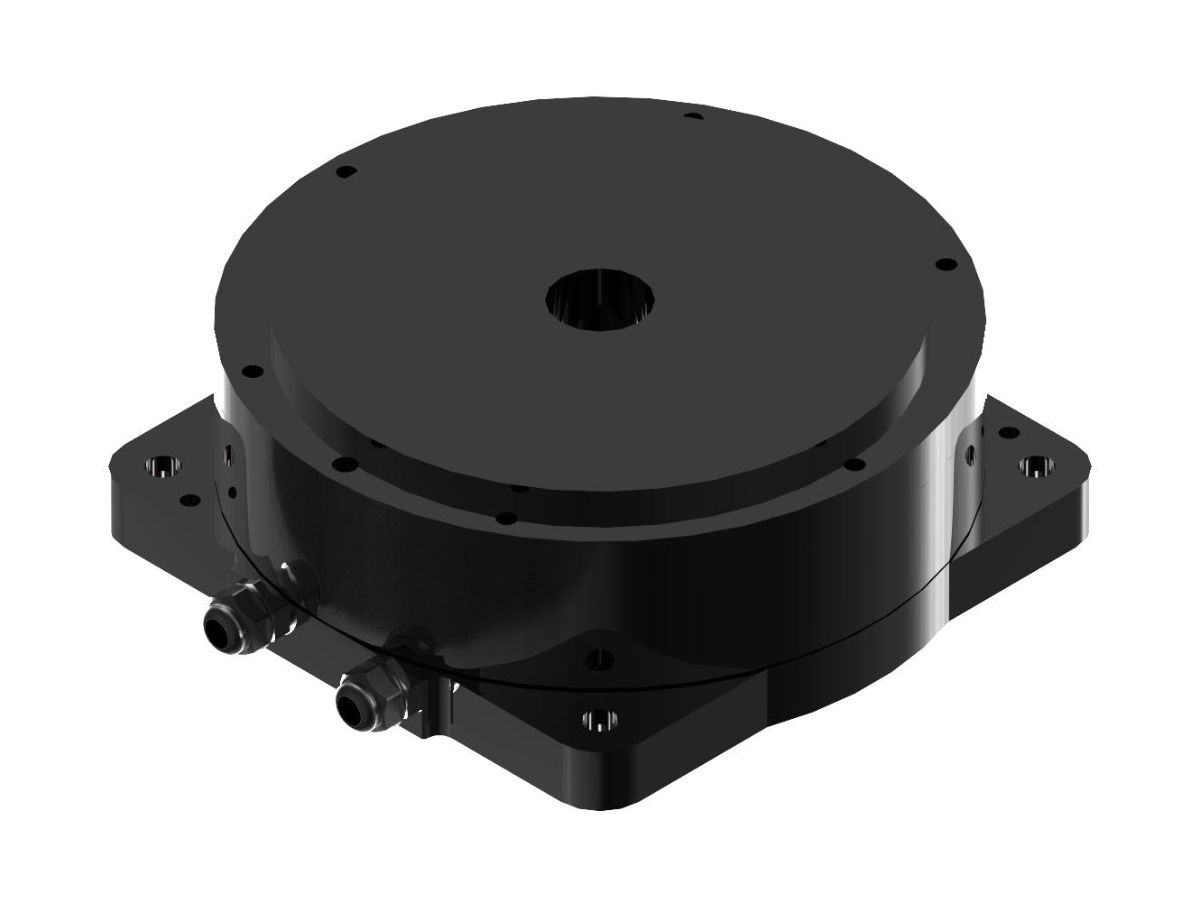

- 정밀 자동화 장비용 고토크 DD 토크 로터리 모터TDB-080-050-NH-RD-T DD 모터는 외경 80 mm, 높이 50 mm의 콤팩트한 다이렉트 드라이브 구조를 채택하여, 고정밀 회전 위치 결정과 안정적인 토크 출력이 요구되는 응용 분야에 적합합니다. 이 모델은 연속 토크 0.6 N·m, 피크 토크 2 N·m, 최대 속도 450 rpm을 제공합니다. RD 엔코더와 Hall 센서가 없는 센서리스 설계를 적용하여, 빠른 응답, 최소한의 백래시, 부드러운 작동, 높은 위치 결정 정밀도를 제공합니다. 자동화 로터리 테이블, 정밀 검사 시스템, 반도체 장비, 고급 의료 기기 등의 응용 분야에 매우 적합합니다.세부 정보

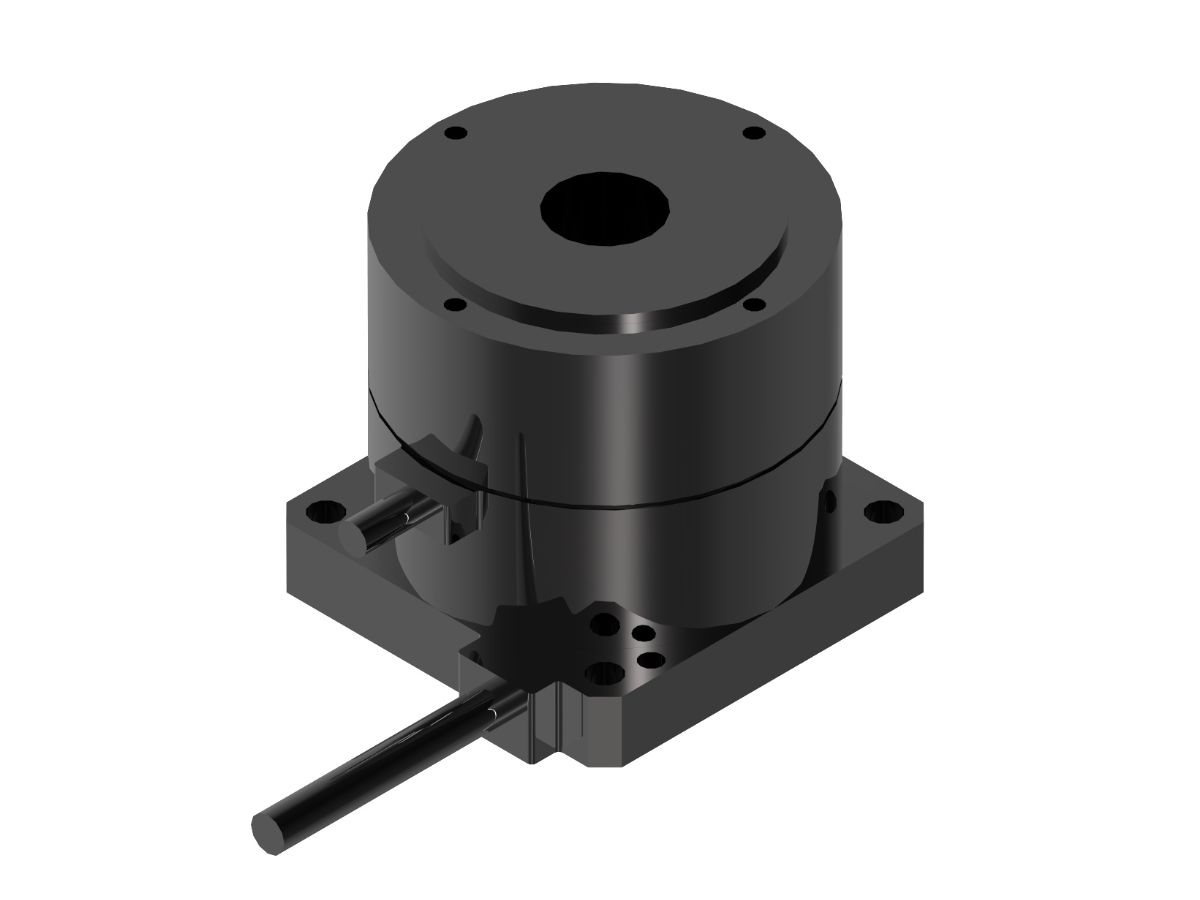

- 컴팩트 설계 고정밀 다이렉트 드라이브 토크 모터TDB-040-038-NH-AY 다이렉트 드라이브 (DD) 토크 모터는 컴팩트한 구조, 높은 정밀도, 빠른 응답성을 갖추고 있어 고정밀 위치 결정 및 다이렉트 드라이브 적용 분야에 적합합니다. 컴팩트한 크기와 뛰어난 성능을 결합하여 반도체 장비, 정밀 스테이지, 자동화 시스템에 매우 적합합니다.세부 정보

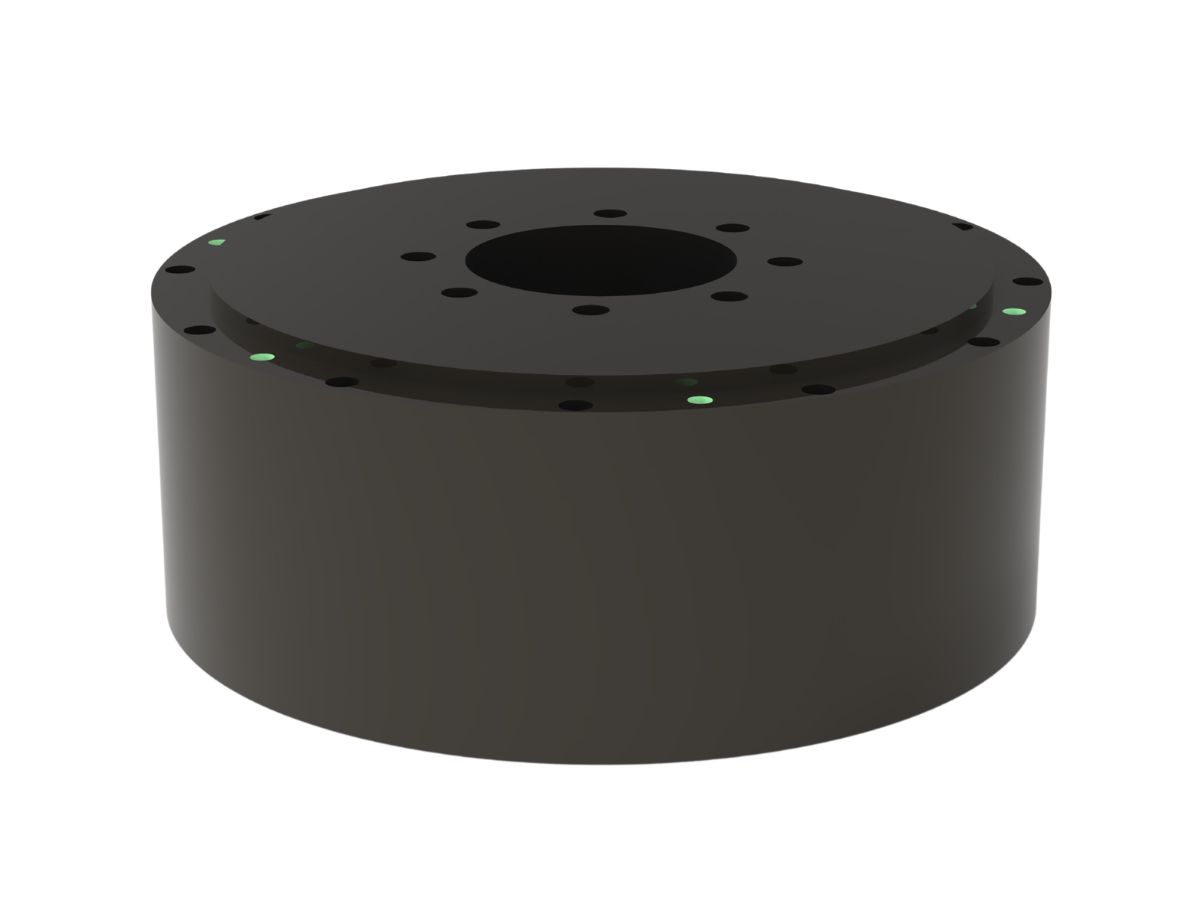

- 자동화 및 정밀 응용 분야용 고토크 TDB-263-113-NH-A 다이렉트 드라이브 토크 모터TDB-263-113-NH-A는 높은 토크, 높은 강성, 그리고 고정밀 위치 결정을 결합한 대형 다이렉트 드라이브 토크 모터입니다. 외부 로터 구조, Hall‑sensor‑free 설계, 그리고 고해상도 증분형 엔코더 구성을 통해 중부하 자동화 장비 및 정밀 제조 응용 분야에서 안정적이고 효율적인 작동이 가능합니다.

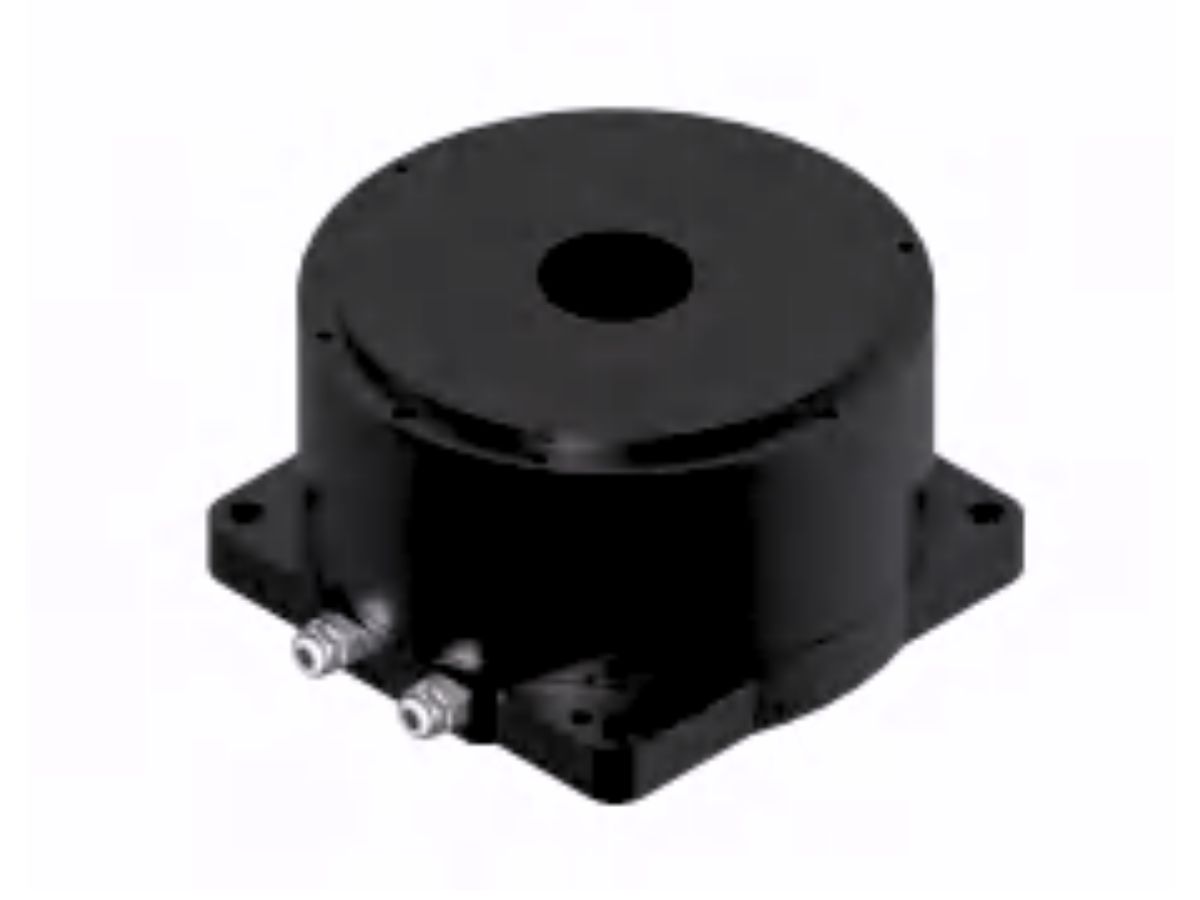

기존 서보 모터와 비교할 때, 다이렉트 드라이브 토크 모터는 다음과 같은 장점을 제공합니다:더 높은 정밀도,더 큰 토크,더 높은 효율,더 간단한 유지보수,더 컴팩트한 설치 공간.세부 정보 - 홀 센서가 장착된 산업용 서보 드라이브 다이렉트 드라이브 DD 토크 모터TDB-170-125-NH-B 다이렉트 드라이브 DD 토크 모터는 뛰어난 구조 설계와 안정적인 제어 성능을 바탕으로 CNC 로터리 테이블, 반도체 장비, 로봇 관절, 정밀 검사 및 기타 분야에서 널리 사용됩니다. 이 모델은 외부 로터 구조를 채택했으며(모든 TDB 시리즈는 외부 로터 설계를 특징으로 함), 구조적으로 더 높은 관성 모멘트와 더 큰 출력 반경을 구현하기 쉬워 고동적 응답 및 고부하 애플리케이션에 적합합니다. 시동 시 홀 센서가 필요하지 않은 드라이브 솔루션을 위해 설계되었으며 대부분의 산업용 서보 드라이브와 우수한 호환성을 제공하여 시운전 및 배포를 용이하게 합니다.세부 정보

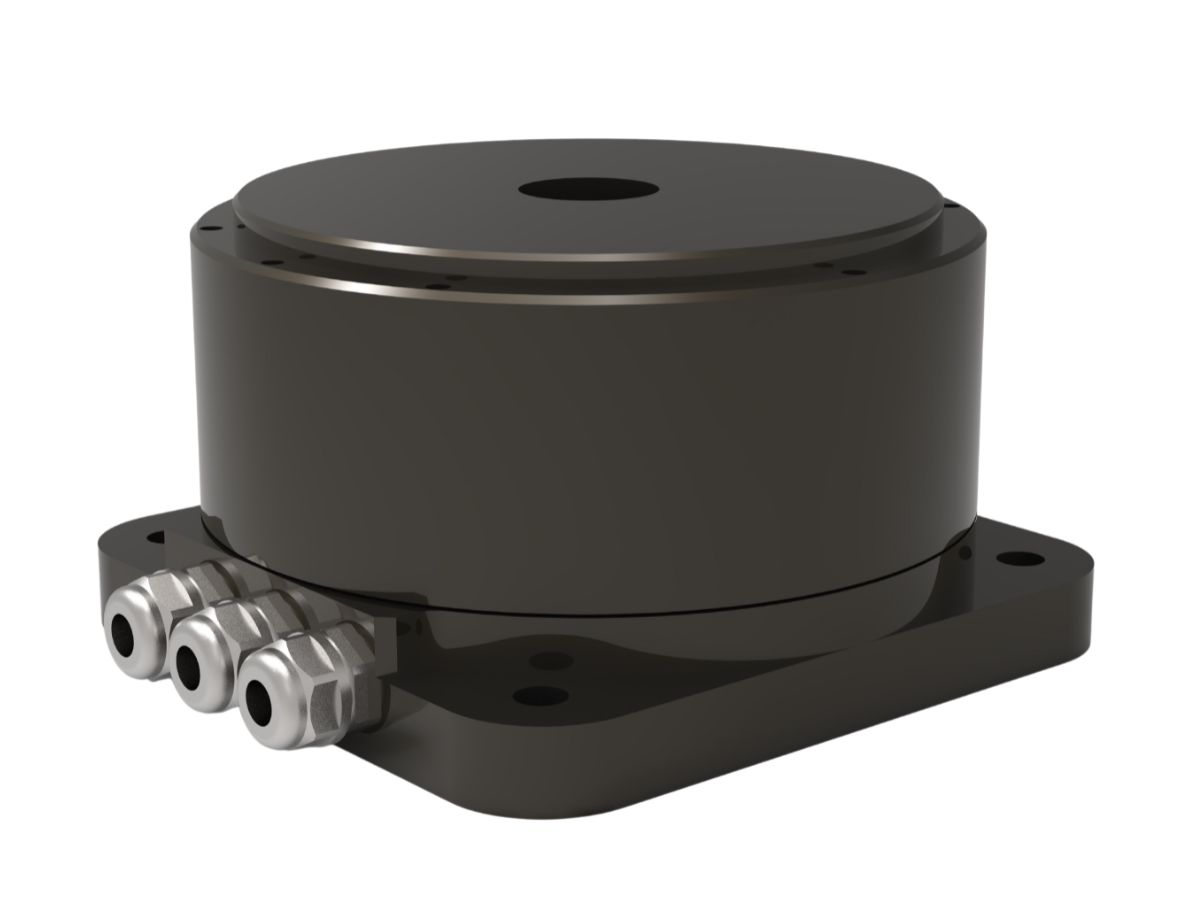

- 홀 센서 및 증분형 엔코더가 장착된 외전형 다이렉트 드라이브 토크 모터TDB-170-095-NH-A Direct Drive Torque Motor는 외부 로터 설계를 채택하여, 구조적으로 더 높은 관성 모멘트와 더 큰 출력 반경을 더 쉽게 구현할 수 있습니다. Hall 센서가 함께 제공되어 시동이 더 쉽고 다양한 드라이브와의 호환성이 뛰어납니다. 증분형 엔코더가 장착되어 있어 대부분의 서보 제어 시스템에 적합합니다. 위치 결정 정밀도는 ±20 arc seconds, 반복 정밀도는 ±1.5 arc seconds로 정밀 가공 및 검사 요구 사항을 충족합니다. CNC 로터리 테이블, 반도체 장비, 로봇 관절, 정밀 검사 등의 분야에 널리 사용됩니다.세부 정보

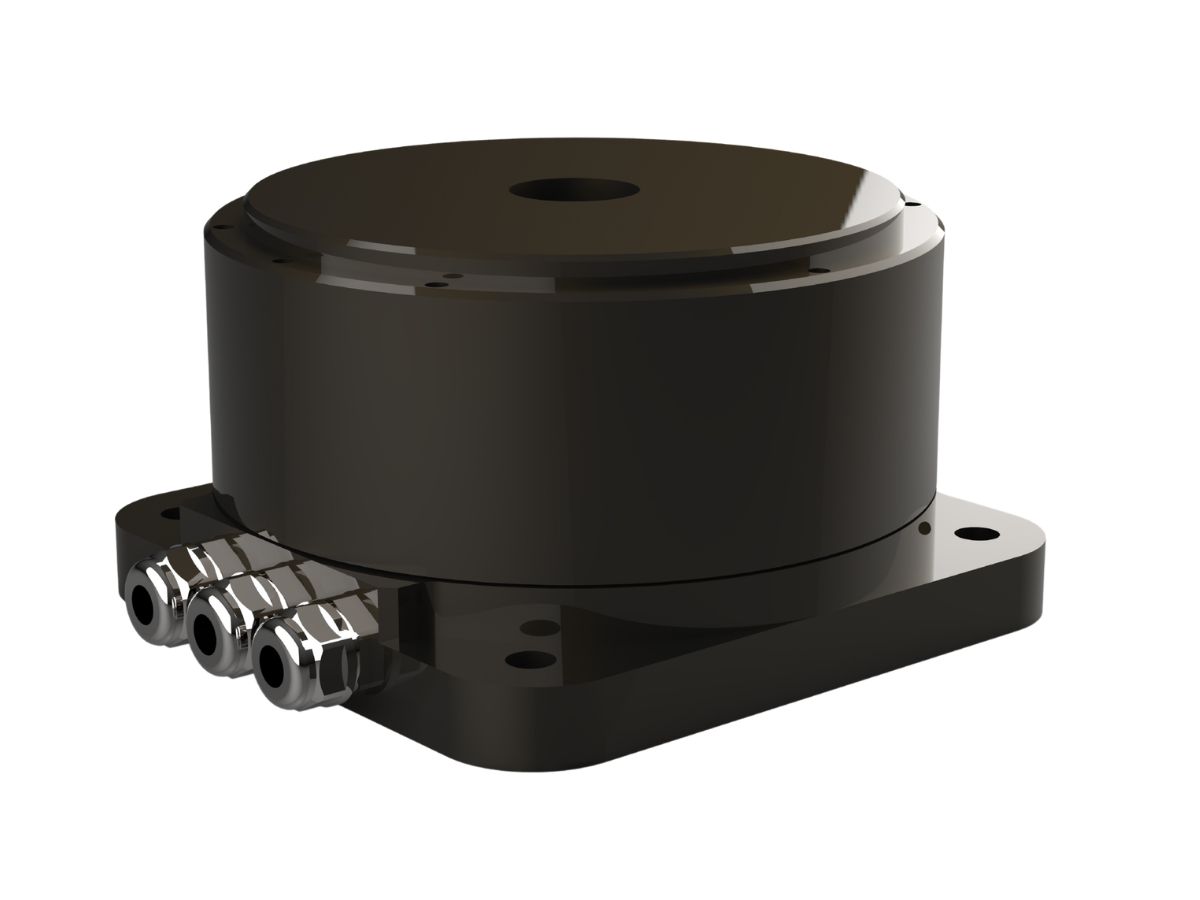

- 고토크 고속 정밀 엔코더 다이렉트 드라이브 모터TDB-112-065-NH-A 다이렉트 드라이브 모터는 구조적으로 고정자(정지 부품), 회전자(회전 부품), 베어링, 엔코더(회전 위치를 감지하는 데 사용되는 센서)의 네 가지 주요 부분으로 구성됩니다. 이 모터는 직경 112 mm, 높이 65 mm, 중량 2.8 kg입니다. 연속 토크 3 N·m, 최대 9 N·m의 피크 토크를 제공하며, 정격 출력 110 W, 연속 전류 2.5 Arms, 피크 전류 7.5 Arms의 사양을 갖추고 있습니다. 주요 특징으로는 높은 동적 성능, 높은 정밀도, 최적의 속도 제어, 초소형 구조, 우수한 MTBF, 그리고 유지보수 요구 사항 감소가 있습니다.세부 정보

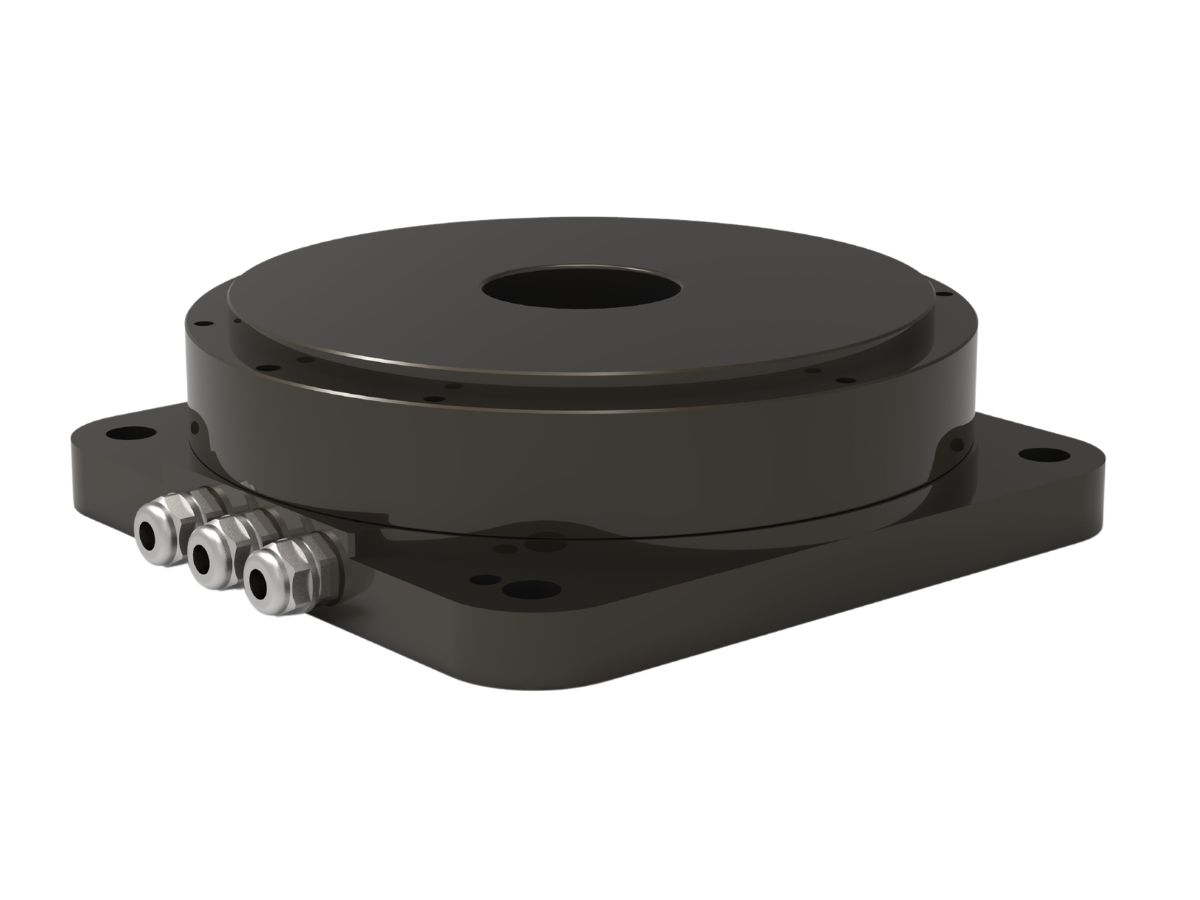

- 정밀 자동화 장비 및 CNC 기계용 DC 토크 모터TDB-170-050-NH-A 토크 모터는 정밀 제어가 가능한 저속, 고토크 DC 모터입니다. 주요 특징으로는 전달 오차 제거, 낮은 진동의 높은 강성, 빠른 응답 속도, 낮은 유지보수 요구 사항이 있습니다. 일반적으로 반도체 웨이퍼 가공 장비, 정밀 인덱싱 테이블, 고정밀 다이렉트 드라이브 턴테이블, LCD 패널 핸들링 시스템과 같은 정밀 자동화 장비에 사용됩니다.세부 정보

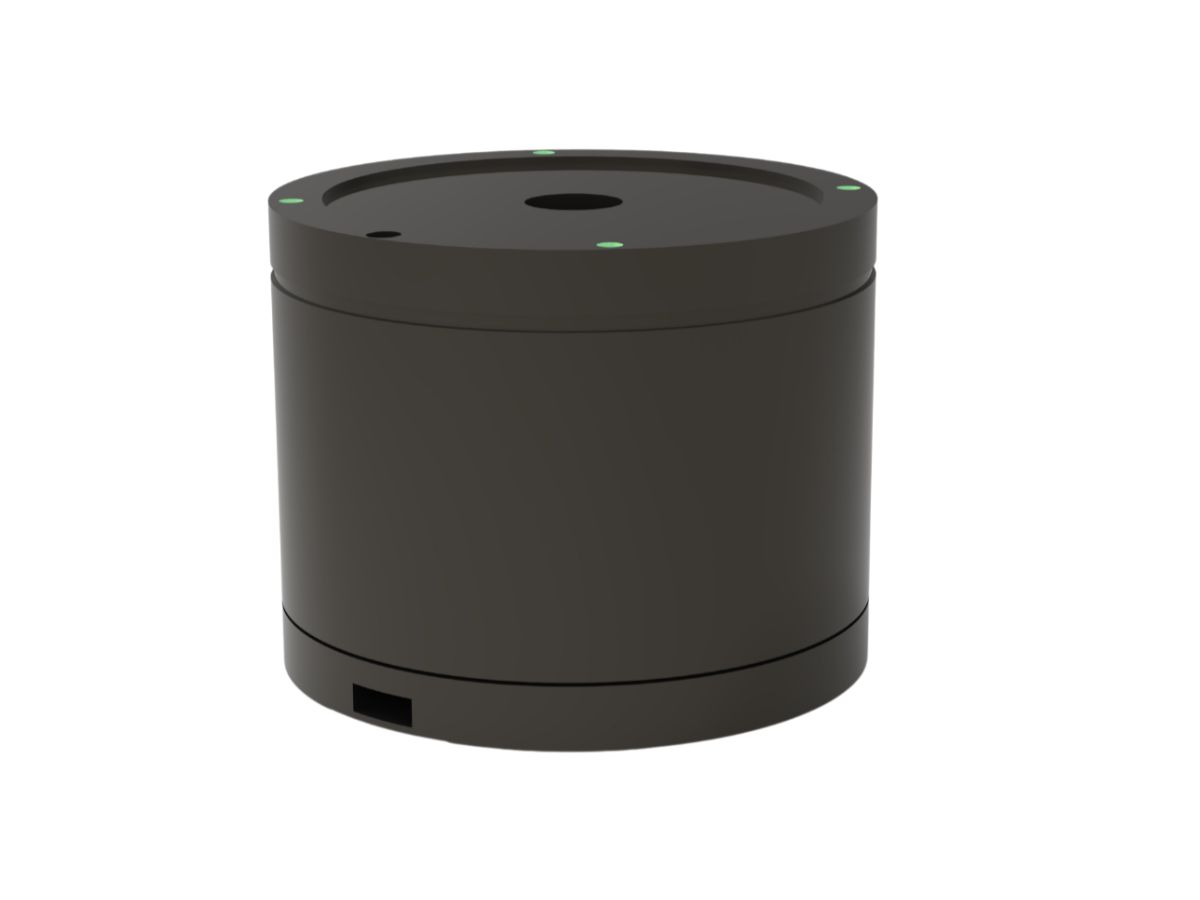

- 콤팩트 구조 고정밀 DD DC 토크 모터TDB-080-067-NH-A-T DD 토크 모터는 고정밀, 저속, 고토크 DC 모터로, 로봇 관절, 정밀 모션 플랫폼 및 자동화 장비와 같은 응용 분야에 적합합니다. 이 모델은 직경 80 mm, 높이 67 mm이며, 무게는 1.6 kg에 불과합니다. 22극 설계를 채택하여 연속 토크 1 N·m 및 최대 피크 토크 3.5 N·m를 제공하며, 연속 전류는 1.7 Arms, 피크 전류는 5.9 Arms, 정격 출력은 32 W입니다. TDB 시리즈 토크 모터는 콤팩트한 구조, 높은 토크 밀도 및 정밀한 제어 성능이 특징으로, 정밀 자동화 및 지능형 장비 응용 분야에 이상적인 선택입니다.세부 정보

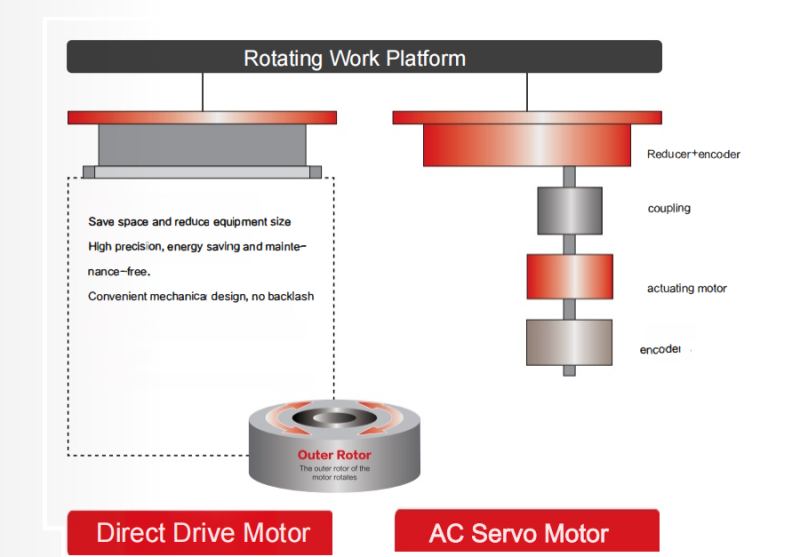

기존 AC 서보 모터와 비교한 다이렉트 드라이브 모터의 장점
Tongri Electric의 다이렉트 드라이브 모터는 일체형 구조를 채택하고 있어 부하를 모터의 장착면에 직접 설치할 수 있습니다. 그 결과, 모터와 인덱싱 테이블 사이에서 정밀도 손실이 발생하지 않아 전체 장비의 정밀도가 향상됩니다. 또한 기어박스와 같은 기계 구조가 없기 때문에 기존 AC 서보 모터에서 발생하는 에너지 손실이 없습니다. 다이렉트 드라이브를 사용하면 프로그래밍을 통해 위치 또는 스테이션을 변경하는 작업이 훨씬 더 쉬워집니다.
다이렉트 드라이브 모터의 장점과 단점
다이렉트 드라이브 모터의 장점
다이렉트 드라이브, 높은 강성 및 높은 동적 응답성.
높은 정밀도 (피드백 엔코더에 따라 달라짐), 낮은 코깅 효과.
낮은 열저항: 적절한 방열 및 냉각 방법을 사용하면 열을 효과적으로 전달할 수 있어 연속 토크 성능이 향상됩니다.
컴팩트한 설계에 적합: 플랫 모터는 일반적으로 큰 중앙 관통홀을 갖추고 있어 슬립 링, 파이프 및 케이블을 통과시킬 수 있으므로 컴팩트한 시스템 통합이 가능합니다.
낮은 유지보수: 중간 전달 부품이 적기 때문에 기계 부품 수가 더 적습니다. 일반적으로 마모 부품은 가이드 레일뿐이므로 유지보수 작업량이 줄어들고 평균 고장 간격이 늘어납니다.
높은 효율: 중간 기계 마찰과 관성을 제거하여 에너지 효율을 향상시킵니다.
다이렉트 드라이브 모터의 단점
단순한 1:1 비교에서 다이렉트 드라이브 모터는 기존 모터보다 더 비쌉니다. 그러나 중간 기어, 커플링 및 관련 유지보수가 제거되고 전체 기계 구조가 단순화된다는 점을 고려하면, 다이렉트 드라이브 모터가 오히려 더 비용 효율적인 경우가 많습니다. 또한 다이렉트 드라이브 모터의 채택이 더욱 확대되고 더 강력한 Nd-Fe-B (네오디뮴-철-붕소) 자석이 개발됨에 따라 그 비용은 계속 감소하고 있습니다.
다이렉트 드라이브 모터의 적용 분야
반도체 장비에서 DD 모터의 적용 분야
반도체 장비에서 HONPINE DD 모터의 적용 사례에는 반도체 정렬 및 보정, 웨이퍼 이송, 웨이퍼 다이싱, 소형 반도체 선별기, 반도체 자동화 조립 라인, 선별기, 다이 본딩기, 다이싱기, 검사 장비, 칩 테스트, 웨이퍼 이송 및 웨이퍼 박막화 장비가 포함됩니다.
신에너지 장비에서 DD 모터의 적용 분야
신에너지 분야에서 HONPINE DD 모터의 적용 사례에는 태양광 레이저 도핑 장비, 태양광 스크린 인쇄, 태양광 자동화 생산 라인, 권선기, 리튬 배터리 용접 장비, 비전 검사 장비, 코팅기 및 리튬 배터리 PACK 라인이 포함됩니다.
과학 연구 장비에서 DD 모터의 적용 분야
과학 연구 장비에서 HONPINE DD 모터의 적용 사례에는 정밀 광학 검사, 레이더 신호 장비, 천체 망원경 및 머신 비전 검사가 포함됩니다.
자동화 기계에서 DD 모터의 적용 분야
자동화 생산 라인에서 DD 모터의 적용 사례에는 3C 산업 자동화 조립 라인, 자동차 부품 제조, 식품 산업의 자동 병뚜껑 인덱싱 테이블, 자동화 회전 가공 유닛, 자동화 조립 라인, 다중 스테이션 조립기, FMCG 자동화 생산 라인 및 제약 자동화 조립 라인이 포함됩니다.
