CNC 회전축용 하모닉 로터리 액추에이터: 조각기용 정밀 솔루션

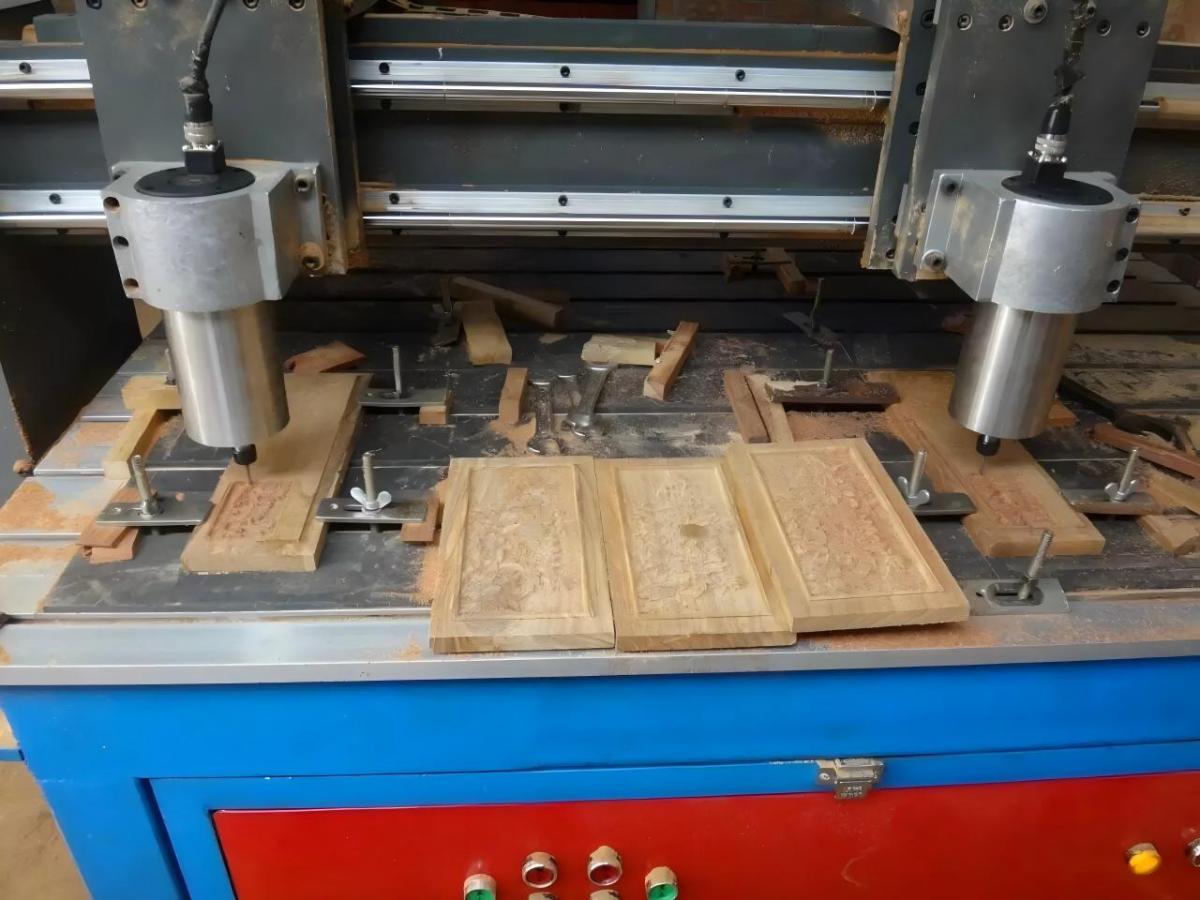

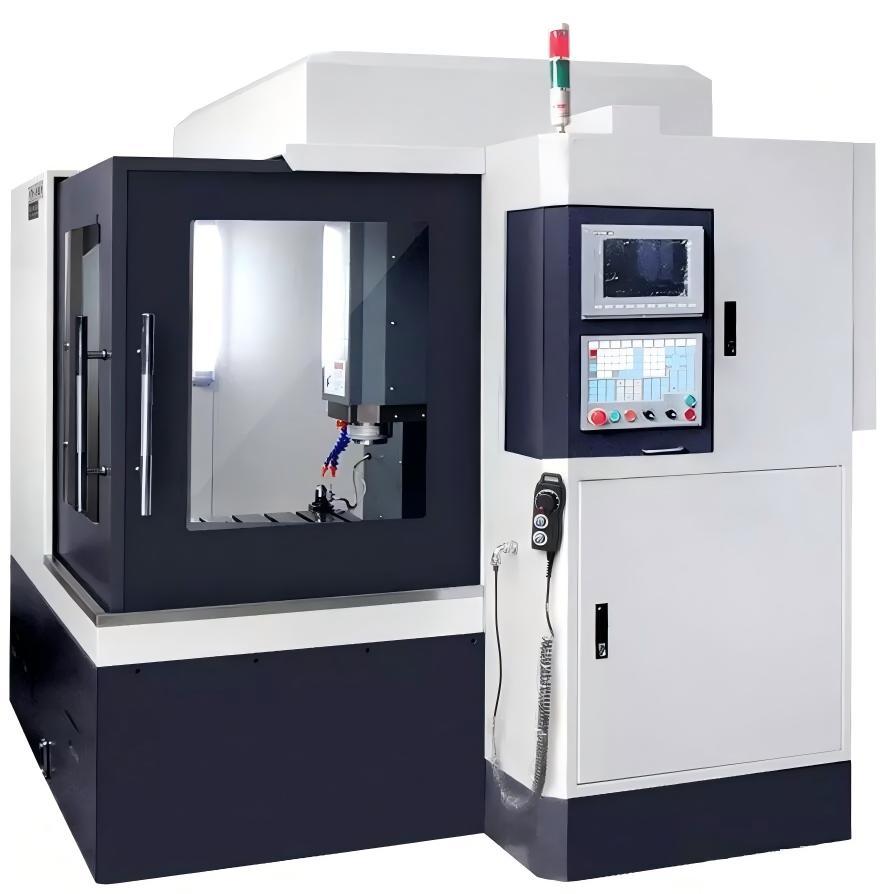

CNC 조각기는 더 이상 평면 또는 단순한 3축 가공에만 국한되지 않습니다. 원통형 공작물, 곡면, 다면체 부품 및 복잡한 3차원 구조물로 적용 범위가 확장됨에 따라 회전축은 많은 CNC 조각 시스템에서 중요한 구성 요소가 되었습니다.

회전축을 사용하면 가공 중에 공작물이나 공구가 회전할 수 있으므로 원통형 표면을 따라 조각하거나, 수동으로 위치를 재조정하지 않고 여러 면에 접근하거나, 더욱 복잡한 다축 보간을 수행할 수 있습니다.

하지만 회전축을 추가하는 것은 단순히 모터를 설치하는 것만으로는 충분하지 않습니다. 회전 변속기는 가공 과정 전반에 걸쳐 안정적인 움직임을 유지하면서 공작물의 관성, 절삭 하중, 위치 요구 사항, 속도 및 사용 가능한 설치 공간을 모두 고려해야 합니다.

4축 및 5축 CNC 조각기의 경우, 하모닉 회전 액추에이터는 회전축 구동을 위한 소형이면서 매우 정밀한 솔루션을 제공합니다. 모터, 하모닉 변속기 , 엔코더 피드백 및 관련 기계 부품을 소형 어셈블리로 통합함으로써 회전축 설계를 간소화하는 동시에 정밀 조각에 필요한 위치 제어 성능을 제공합니다.

CNC 조각기에 고정밀 회전축이 필요한 이유는 무엇일까요?

일반적인 3축 CNC 조각기는 X, Y, Z축을 따라 움직임을 제어합니다. 이러한 구성은 평면 및 대부분의 표준 3차원 가공 작업에 적합합니다.

이러한 제한은 가공물의 형상이 원통형, 곡선형 또는 다각형일 때 나타납니다.

회전축은 추가적인 회전 자유도를 제공하여 가공 중에 공작물이나 공구가 회전할 수 있도록 합니다.

이는 특히 기계 가공 시에 유용합니다.

• 원통형 가공물

• 원형 막대 및 튜브

• 곡면

• 다면체 구성 요소

• 공작물 주변의 장식 패턴

• 복잡한 3차원 표면

여러 방향에서 가공이 필요한 부품

이러한 응용 분야에서 회전축은 최종 가공 결과에 직접적인 영향을 미칩니다.

축에 과도한 유격이 있거나, 강성이 부족하거나, 반복 정밀도가 떨어지거나, 회전이 불안정하면 회전축과 선형축 사이의 보간 과정에서 오차가 누적될 수 있습니다.

결과적으로 윤곽선이 부정확해지거나, 조각 깊이가 고르지 않거나, 연결 부위에 뚜렷한 자국이 남거나, 표면 품질이 저하될 수 있습니다.

따라서 회전축은 단순히 추가적인 모터 구동축이 아니라 전체 가공 시스템의 일부로 간주되어야 합니다.

CNC 조각기에서 회전축은 어디에 사용됩니까?

회전축에 대한 요구 사항은 기계 구성 및 공작물 형상에 따라 다릅니다. 실제로 4축 및 5축 CNC 조각기는 두 가지 중요한 응용 분야를 나타냅니다.

4축 CNC 조각

일반적인 4축 CNC 조각기에서 추가적인 회전축은 일반적으로 공작물을 수평축을 중심으로 회전시키는 데 사용됩니다.

이 구성은 원통형 또는 길쭉한 가공물에 특히 유용합니다.

한쪽 면을 가공하고 수동으로 부품 위치를 조정하는 대신, 회전축을 이용하여 공작물을 연속적으로 회전시키면서 절삭 공구가 필요한 직선 경로를 따라 이동할 수 있습니다.

일반적인 적용 분야로는 원통형 조각, 원형 금속 부품, 목재 기둥, 튜브 및 파이프, 원통형 금형, 장식 부품 등이 있습니다.

이러한 유형의 기계에서 회전 구동 장치는 연속 회전 동안 안정적인 토크를 유지하면서 정확한 각도 위치 제어를 제공해야 합니다.

소형 하모닉 회전 액추에이터를 회전축 메커니즘에 직접 통합할 수 있으므로 서보 모터와 출력 샤프트 사이에 필요한 기계적 전달량을 줄일 수 있습니다.

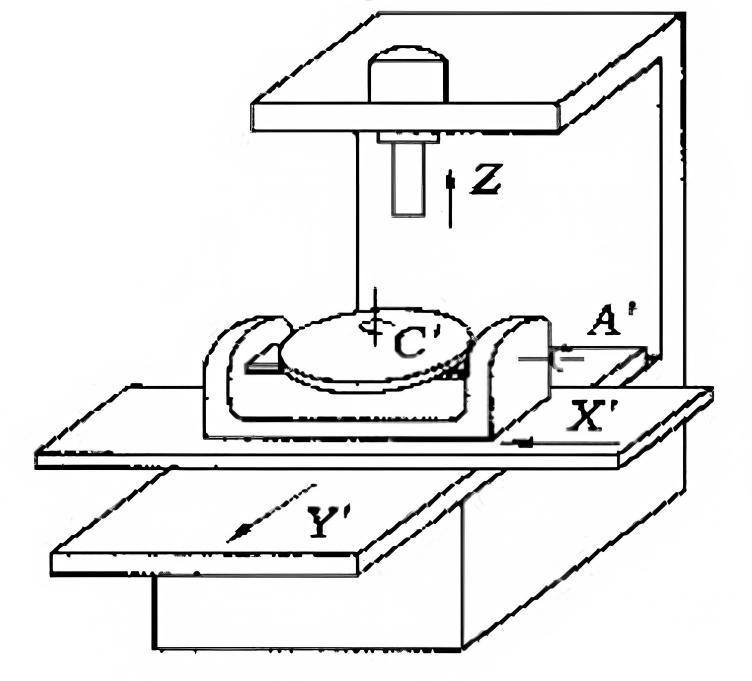

5축 CNC 조각

5축 조각기는 회전축이나 기울기축을 하나 더 추가하여 공구나 공작물의 방향을 더욱 자유롭게 조절할 수 있도록 합니다.

이 구성은 가공면이 심하게 휘어져 있거나 공구가 여러 방향에서 공작물에 접근해야 할 때 유용합니다.

회전축과 기울기축은 X, Y, Z 선형축과 함께 작동해야 합니다. 따라서 회전 메커니즘의 오류는 다축 동시 보간 과정에서 더욱 두드러지게 나타날 수 있습니다.

이러한 기계의 경우, 회전축 구동 장치는 각도 위치 정확도, 반복성, 비틀림 강성, 회전 부드러움, 제어 명령에 대한 응답성 및 소형 기계적 통합 간의 균형을 맞춰야 합니다.

CNC 조각용 회전 테이블

회전식 테이블도 흔히 사용되는 구성 방식 중 하나입니다.

회전 테이블은 작은 스핀들이나 공구를 직접 회전시키는 대신 공작물을 회전시킵니다.

이를 통해 기계는 공작물을 고정 장치에서 분리하지 않고도 인덱싱, 연속 회전 또는 다면 가공을 수행할 수 있습니다.

회전 테이블 적용 분야에서 구동 시스템은 필요한 토크뿐만 아니라 테이블, 고정 장치 및 공작물의 전체 관성도 고려해야 합니다.

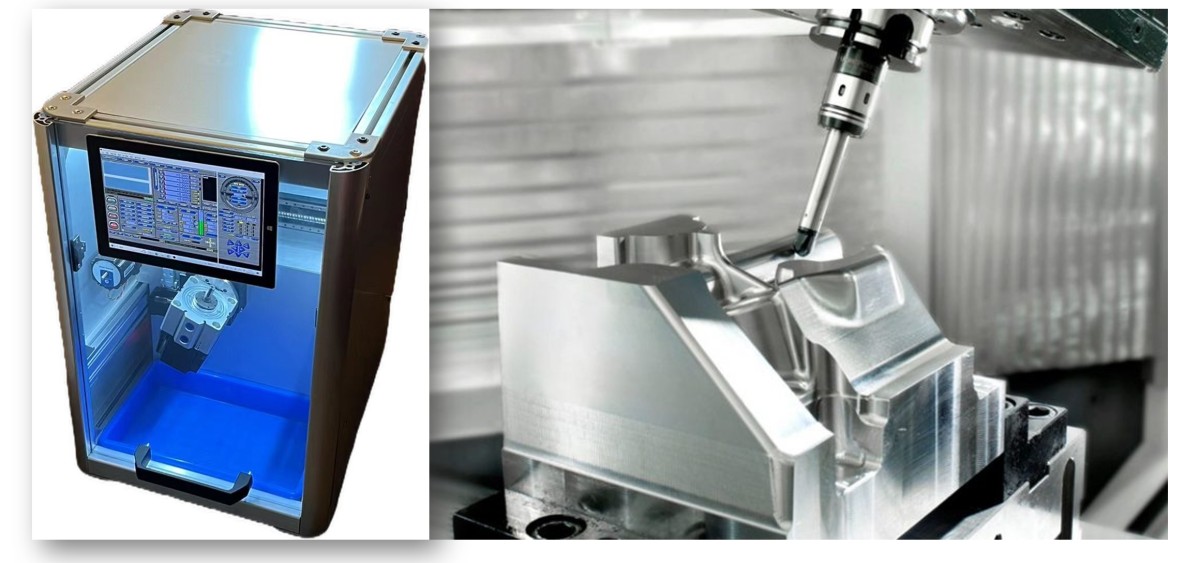

원통형 및 복잡한 형상의 공작물 조각

원통형 조각은 회전축이 가치를 더하는 가장 명확한 사례 중 하나입니다.

회전축은 공작물의 각도 위치를 지속적으로 변경하고, 선형축은 공구 경로를 제어합니다.

더 복잡한 형상의 경우, 기계 제어기는 여러 축을 동시에 제어할 수 있습니다.

이러한 응용 분야에서는 회전축의 부드러움과 위치 정밀도가 점점 더 중요해지는데, 이는 작은 각도 오차조차도 공구와 공작물 표면 사이의 관계에 영향을 미칠 수 있기 때문입니다.

CNC 조각기 회전축을 설계할 때 고려해야 할 사항은 무엇일까요?

모든 CNC 조각기에 적합한 단일 회전축 구성은 없습니다.

가공 대상, 가공 공정, 기계 구조 및 동작 요구 사항에 따라 적절한 구동 장치를 선택해야 합니다.

공작물 무게 및 관성

공작물의 무게는 계산의 일부일 뿐입니다.

회전 중심에 대한 상대적인 위치 또한 필요한 토크에 영향을 미칩니다.

지름이 크거나 무게중심이 회전축에서 멀리 떨어진 공작물은 질량이 같은 소형 공작물보다 회전 관성이 훨씬 클 수 있습니다.

이러한 이유로 회전축 크기를 결정할 때는 공작물 질량, 고정구 질량, 회전 테이블 질량, 무게중심, 회전 관성, 가속 및 감속 요구 사항을 고려해야 합니다.

필요한 회전 속도

조각 공정에 따라 필요한 회전 속도가 다릅니다.

인덱싱에 사용되는 회전축은 연속 원통형 조각에 사용되는 회전축과 작동 방식이 매우 다를 수 있습니다.

따라서 필요한 속도는 공작물 직경, 절삭 속도, 공구 직경, 가공 재료, 보간 요구 사항 및 가속도와 함께 고려해야 합니다.

위치 정확도 및 반복성

회전축을 인덱싱 또는 다축 보간에 사용할 경우 각도 위치 정확도가 매우 중요해집니다.

생산 과정 동안 기계가 특정 각도 위치로 이동한 후 해당 위치로 반복적으로 복귀해야 할 수도 있습니다.

연속 가공의 경우, 회전 위치와 선형 공구 경로 사이의 관계 또한 안정적으로 유지되어야 합니다.

절삭 하중 하에서의 강성

CNC 조각기의 회전축은 완전히 정적인 조건에서 작동하지 않습니다.

절삭력은 변속 시스템에 토크 변동과 진동을 유발할 수 있습니다.

회전 메커니즘의 강성이 충분하지 않으면 이러한 힘으로 인해 각도 편향, 진동, 공구 경로 편차 및 반복성 저하가 발생할 수 있습니다.

정밀 조각의 경우, 액추에이터와 이를 지지하는 기계 구조를 함께 고려해야 합니다.

설치 공간 및 케이블 배선

설치 가능 공간 또한 중요한 요소입니다.

소형 CNC 기계는 회전축 주변 공간이 제한적인 경우가 많으며, 5축 시스템은 케이블, 공압 라인 또는 기타 구성 요소가 회전 구조를 통과하거나 우회해야 할 수 있습니다.

속이 빈 회전 액추에이터는 케이블이나 기타 구성 요소를 위한 중앙 통로를 제공함으로써 이러한 유형의 기계적 통합을 단순화할 수 있습니다.

하모닉 회전 액추에이터는 CNC 조각기 회전축 설계에 어떻게 적용될까요 ?

소형 크기, 정밀한 각도 위치 지정 및 낮은 백래시가 중요한 CNC 조각 응용 분야에서는 하모닉 회전 액추에이터가 통합 구동 솔루션을 제공할 수 있습니다.

회전축을 별도의 변속 부품, 모터, 엔코더 및 지원 메커니즘을 중심으로 설계하는 대신, 통합 액추에이터는 주요 동작 구성 요소를 하나의 어셈블리로 결합합니다.

일반적인 구성은 다음과 같이 나타낼 수 있습니다.

서보 모터 → 하모닉 트랜스미션 → 회전 출력 → 공작물

엔코더 피드백을 사용하여 동작을 모니터링하고 폐루프 제어를 지원합니다.

이러한 접근 방식은 회전축의 기계 설계를 단순화하고 개별적으로 정렬해야 하는 부품 수를 줄일 수 있습니다.

기계 제작자에게 있어 가장 중요한 가치는 단순히 하모닉 트랜스미션 자체에 있는 것이 아닙니다. 필요한 토크, 정확도 및 소형화를 유지하면서 정밀 회전 구동 장치를 기계 구조에 통합할 수 있다는 점이 핵심입니다.

다양한 CNC 조각 작업에 적용 가능한 하모닉 회전 액추에이터 솔루션

조각기계마다 회전축에 요구되는 성능이 다릅니다. 따라서 액추에이터는 단순히 가장 큰 모델을 선택하는 것이 아니라 실제 작동 조건에 따라 선택해야 합니다.

4축 CNC 조각기용

4축 조각기는 일반적으로 추가 축을 중심으로 연속 또는 인덱싱 회전이 필요합니다.

정밀한 각도 위치 지정, 낮은 백래시, 소형 통합, 안정적인 연속 회전 및 높은 토크 밀도가 요구되는 응용 분야에서는 하모닉 회전 액추에이터를 이 회전축의 구동 메커니즘으로 사용할 수 있습니다.

5축 CNC 조각기용

5축 기계는 여러 축이 동시에 움직일 수 있기 때문에 회전 메커니즘에 더 높은 요구 사항을 부과하는 경우가 많습니다.

회전축과 경사축은 선형축과의 동기화를 유지하면서 CNC 컨트롤러의 명령에 정확하게 반응해야 합니다.

이러한 응용 분야에서 통합형 하모닉 회전 액추에이터는 회전축 변속기의 크기와 복잡성을 줄이는 데 도움이 될 수 있습니다.

회전 중심을 통과하는 케이블 배선 또는 기계적 통합이 필요한 경우, 중공 회전 액추에이터는 추가적인 구조적 이점을 제공할 수 있습니다.

고강도 CNC 조각용

무거운 공작물과 대형 회전 테이블에는 다른 접근 방식이 필요합니다.

공작물의 관성이 커질수록, 특히 무게중심이 회전축에서 멀리 떨어져 있을 때 필요한 토크가 상당히 증가할 수 있습니다.

이러한 경우 기계 설계자는 연속 토크, 최대 토크, 출력 내하중 용량, 비틀림 강성, 가속도 요구 사항, 작동 주기 및 열 성능을 평가해야 합니다.

높은 부하가 요구되는 용도의 경우, 기계 구조에 따라 정밀 유성 회전 액추에이터 또는 기타 고강성 변속 솔루션이 더 적합할 수 있습니다.

회전축 성능이 CNC 조각 품질에 미치는 영향은 무엇일까요?

회전축의 품질은 최종 가공품의 품질에 직접적인 영향을 미칠 수 있습니다.

백래시 및 윤곽 정확도

회전축의 방향이 바뀔 때 기계적 유격으로 인해 명령된 각도 위치와 실제 각도 위치 사이에 차이가 발생할 수 있습니다.

이는 회전 방향을 자주 바꿔야 하는 윤곽 가공 시 특히 중요해집니다.

낮은 백래시 변속기는 CNC 명령과 실제 회전 위치 간의 더욱 예측 가능한 관계를 유지하는 데 도움이 됩니다.

강성 및 절단 안정성

견고한 회전축은 가공 중에 발생하는 토크에 더 잘 견딜 수 있습니다.

절삭력에 의해 축이 휘어지면 공작물에 대한 공구의 위치가 변할 수 있습니다.

정밀 조각의 경우, 이는 치수 오차와 표면 품질의 불균일성을 초래할 수 있습니다.

위치 반복성

인덱싱 애플리케이션의 경우 회전축이 미리 정의된 각도 위치 사이를 반복적으로 이동할 수 있습니다.

높은 반복성은 동일한 공작물의 여러 면을 가공할 때 특히 중요합니다.

회전 부드러움

연속 원통형 조각에는 단순히 정확한 위치 지정보다는 안정적인 회전이 필요합니다.

토크 변동, 기계적 진동 또는 불안정한 서보 제어는 공구 경로의 일관성에 영향을 미칠 수 있습니다.

인코더 피드백 및 모션 제어

엔코더 피드백을 통해 제어 시스템은 회전축의 위치를 모니터링할 수 있습니다.

다축 CNC 애플리케이션의 경우, CNC 컨트롤러가 회전축을 X, Y, Z축 움직임과 연동시킬 때 신뢰할 수 있는 위치 정보가 필요하기 때문에 정확한 피드백이 중요합니다.

CNC 조각기에 적합한 회전축 솔루션 선택하기

최적의 회전축 솔루션은 기계의 실제 요구 사항에 따라 달라집니다.

기계 제작자는 모터 출력이나 감속비만을 기준으로 구동 장치를 선택하는 대신, 전체 동작 시스템을 평가해야 합니다.

CNC 조각 요구사항: 주요 회전축 고려 사항

따라서 기계 제작자의 경우, 선택 과정은 액추에이터 모델보다는 가공 작업부터 시작해야 합니다.

먼저 공작물의 관성, 필요한 회전 속도, 토크, 위치 정밀도, 작동 주기 및 설치 제약 조건을 파악합니다. 그런 다음 이러한 요구 사항을 충족할 수 있는 변속기 및 액추에이터 구성을 선택합니다.

HONPINE CNC 조각기용 회전 운동 솔루션

HONPINE은 CNC 공작기계, 회전 테이블, 4축 및 5축 장비, 기타 자동화 가공 시스템에 맞게 구성할 수 있는 정밀 회전 운동 솔루션을 제공합니다.

CNC 조각 애플리케이션의 경우, 각 기계에 하나의 액추에이터를 적용하는 대신 회전축의 요구 사항에 따라 솔루션을 선택할 수 있습니다.

하모닉 회전 액추에이터는 소형 통합, 정밀한 위치 지정, 낮은 백래시 및 높은 토크 밀도가 중요한 응용 분야에 적합합니다.

중공형 하모닉 회전 액추에이터는 케이블, 공압 라인 또는 기타 구성 요소가 회전축의 중심을 통과해야 하는 경우 추가적인 유연성을 제공할 수 있습니다.

더 높은 하중 용량이 필요하거나 속도, 강성 및 토크의 다른 조합이 요구되는 응용 분야의 경우 정밀 유성 회전 액추에이터 및 기타 회전 변속 솔루션을 고려할 수 있습니다.

최종 액추에이터 선택은 실제 공작물의 관성, 필요한 토크, 회전 속도, 위치 결정 요구 사항, 작동 주기 및 기계적 설치 조건을 기준으로 해야 합니다.

결론

최신 CNC 조각기에서 회전축은 단순히 추가적인 회전 운동을 제공하는 것 이상의 훨씬 더 중요한 역할을 합니다.

4축 가공기에서는 원통형 및 다면체 공작물의 연속 또는 인덱싱 가공을 가능하게 합니다. 5축 시스템에서는 복잡한 표면과 더욱 까다로운 가공 경로를 위한 다축 통합 동작 시스템의 일부가 됩니다.

이러한 응용 분야가 더욱 정밀해짐에 따라 회전축은 충분한 토크뿐만 아니라 안정적인 회전, 낮은 백래시, 높은 강성, 정확한 위치 지정 및 신뢰할 수 있는 피드백을 제공해야 합니다.

하모닉 회전 액추에이터는 이러한 특성이 중요한 CNC 회전축에 통합 솔루션을 제공할 수 있습니다. 적절한 기계 구조, 엔코더 피드백 및 CNC 제어 시스템과 결합하면 기계 제작자가 조각 및 정밀 가공 응용 분야에 적합한 소형의 정밀한 회전축 솔루션을 구현하는 데 도움이 될 수 있습니다.

하지만 최적의 솔루션은 항상 적용 분야에 따라 결정됩니다. 공작물의 관성, 절삭 하중, 회전 속도, 정밀도, 강성 및 설치 요구 사항을 고려하여 회전축 구성을 결정해야 합니다. HONPINE은 CNC 조각 장비에 적합한 회전 운동 솔루션을 선택하고 구성하는 데 있어 기계 제조업체를 지원합니다.
