레이저 워블 용접 시스템에 고정밀 하모닉 로터리 액추에이터가 필요한 이유는 무엇인가?

소개

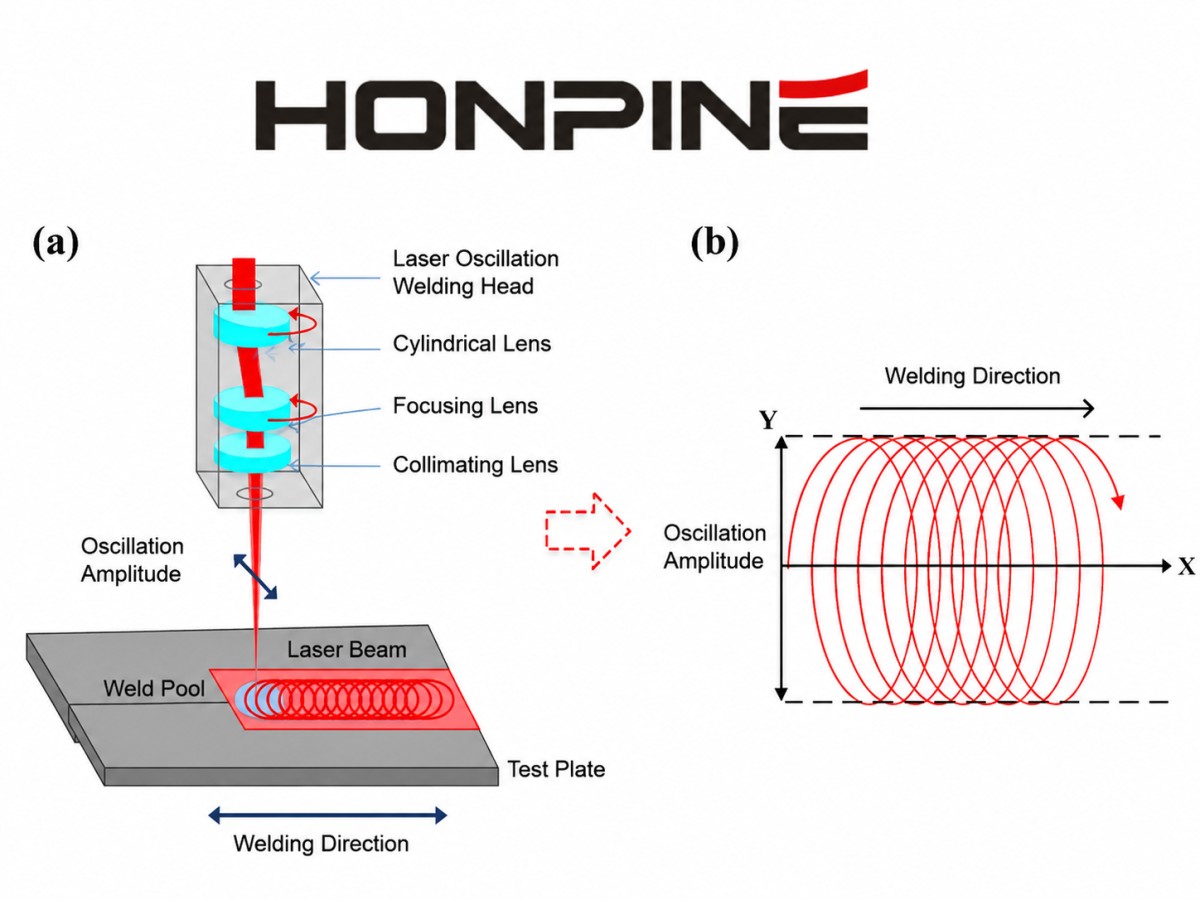

레이저 워블 용접은 제어된 빔 진동을 통해 용접 폭, 갭 허용도, 열 분포 및 용융풀 안정성을 개선할 수 있어 자동화 용접 장비에서 점차 널리 사용되고 있습니다. 그러나 일관된 워블 궤적을 구현하는 것은 레이저 출력이나 용접 파라미터만의 문제가 아닙니다. 워블 용접 헤드 내부의 기계식 모션 시스템도 중요한 역할을 합니다.

레이저 워블 헤드가 기계식 회전 메커니즘을 사용하여 빔 진동을 생성하는 경우, 액추에이터는 정확한 각도 운동을 유지하면서 회전 부하를 반복적으로 가속, 감속 및 역전해야 합니다. 전달 시스템에 과도한 백래시, 부족한 강성, 불량한 동적 응답 또는 불충분한 부하 용량이 있으면 실제 빔 궤적이 프로그램된 경로에서 벗어날 수 있습니다.

이는 용접 일관성이 반복 가능한 빔 위치 결정에 좌우되는 배터리 제조, EV 부품, 버스바 용접, 정밀 전자제품, 의료기기 및 로봇 용접 시스템과 같은 자동화 레이저 용접 응용 분야에서 특히 중요합니다.

A하모닉 로터리 액추에이터는 모터와 고감속비 하모닉 전동 장치를 결합하며, 베어링, 엔코더 및 기타 피드백 부품을 컴팩트한 회전 모션 어셈블리에 통합할 수 있습니다. 낮은 백래시, 높은 토크 밀도, 높은 강성 및 정밀한 회전 위치 결정이 필요한 기계식 레이저 워블 헤드의 경우, 이러한 유형의 액추에이터는 실용적인 모션 솔루션을 제공할 수 있습니다.

따라서 핵심 질문은 단순히 레이저 빔을 어떻게 워블시키는가가 아닙니다.

실제 기계적 부하 조건에서 빔을 정확하고 반복 가능하며 일관되게 워블시키는 방법입니다.

레이저 워블 헤드에 정밀 회전 모션이 필요한 이유는 무엇입니까?

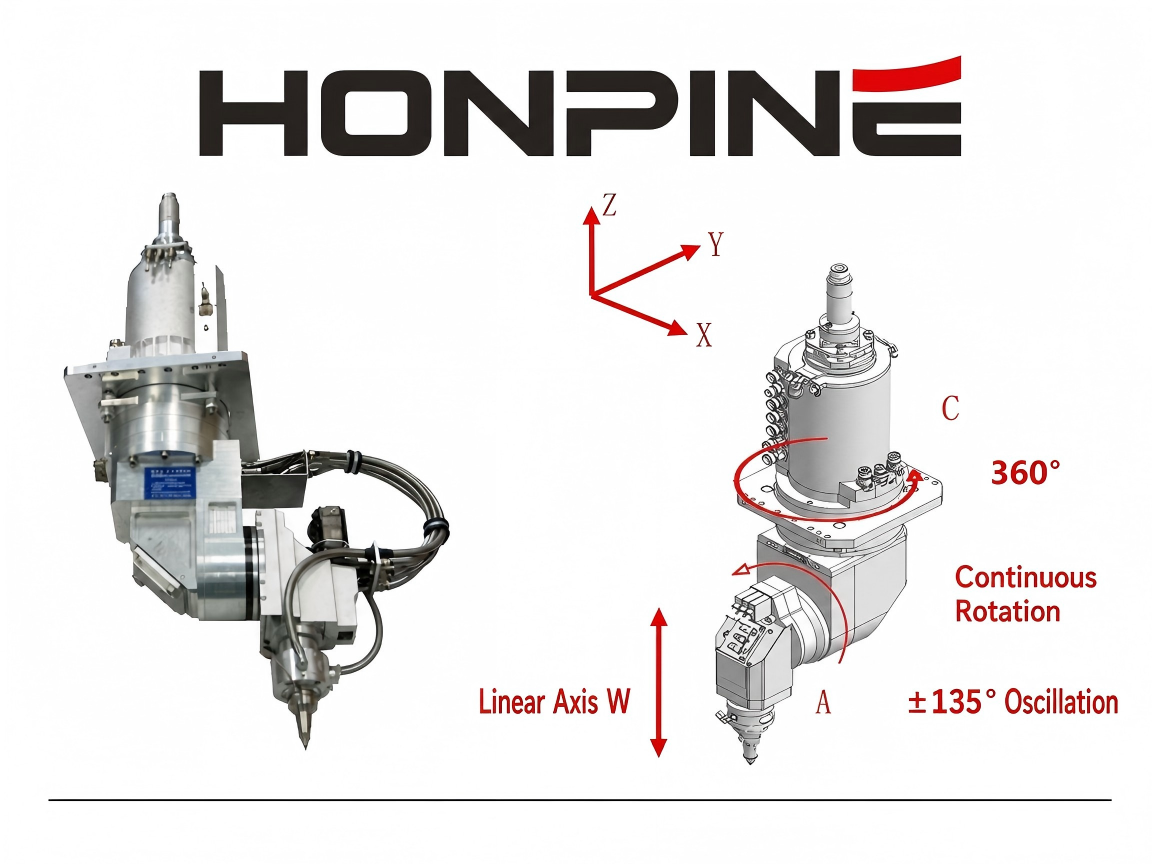

기계식 구동 레이저 워블 헤드에서 회전 액추에이터는 레이저 빔 위치를 변경하는 메커니즘의 움직임을 제어합니다.

단순한 연속 회전 응용과 달리, 워블 메커니즘은 프로그램된 궤적에 따라 반복적으로 방향을 변경할 수 있습니다. 원형, 8자형, 무한대형, 나선형 및 횡방향 궤적 모두 제어된 각도 운동이 필요합니다.

이 과정에서 액추에이터는 연속적인 가속 및 감속, 동적 토크, 관성 부하, 진동 및 기계적 반력에 노출될 수 있습니다.

따라서 모션 시스템은 다음을 유지해야 합니다:

• 정확한 각도 위치 결정

• 방향 역전 시 낮은 백래시

• 높은 비틀림 강성

• 안정적인 동적 응답

• 충분한 연속 토크 및 피크 토크

• 반복 가능한 모션

• 컴팩트한 설치 치수

이러한 이유로 회전 액추에이터의 선정은 단순한 모터 선정 문제가 아니라 레이저 가공 시스템 설계의 일부로 다루어야 합니다.

회전 모션 시스템의 정밀도가 충분하지 않으면 어떻게 됩니까?

액추에이터와 레이저 빔의 관계는 직접적입니다.

회전 출력이 명령된 궤적과 다르게 움직이면 액추에이터에 의해 구동되는 광학 메커니즘도 다르게 움직입니다. 이는 실제 빔 경로와 용접 영역 내 레이저 에너지 분포를 변경할 수 있습니다.

예를 들어, 워블 궤적이 반복적으로 방향을 역전할 때 과도한 백래시가 특히 두드러질 수 있습니다. 컨트롤러는 즉각적인 방향 전환을 명령할 수 있지만, 기계적 출력은 부하가 반대 방향으로 움직이기 시작하기 전에 소량의 유격 운동을 겪습니다.

이는 다음의 정확도에 영향을 줄 수 있습니다:

• 워블 진폭

• 빔 궤적

• 진동 대칭성

• 위치 반복 정밀도

• 에너지 분포

• 용접 폭 일관성

대량 자동화 용접에서는 이러한 작은 기계적 편차가 누적되어 공정 변동으로 이어질 수 있습니다.

따라서 고정밀 회전 액추에이터는 프로그램된 궤적과 실제 기계 운동 간에 보다 예측 가능한 관계를 형성하는 데 도움이 됩니다.

레이저 워블 메커니즘에서 낮은 백래시가 중요한 이유는 무엇입니까？

레이저 워블 모션에는 빈번한 방향 역전이 수반됩니다.

이는 특히 8자형, 무한대형, 사인파형 및 횡방향 궤적에서 분명합니다.

모션 방향이 변경될 때마다 전동 장치의 모든 기계적 유격은 모터 회전과 출력 운동 간의 관계에 영향을 줄 수 있습니다.

하모닉 전동 장치는 매우 낮은 백래시를 제공하도록 설계되어 정확한 역전 운동이 필요한 응용 분야에 적합합니다.

레이저 워블 헤드에서 낮은 백래시는 다음을 유지하는 데 도움이 됩니다:

명령 모션 → 회전 출력 → 광학 모션 → 빔 궤적

각 단계 사이의 기계적 불확실성을 줄여 줍니다.

이는 용접 공정이 수천 또는 수백만 작동 사이클 동안 안정적인 워블 진폭 또는 반복 가능한 빔 궤적을 요구할 때 특히 유용합니다.

레이저 워블 헤드에서 높은 토크 밀도가 중요한 이유는 무엇입니까？

레이저 용접 헤드는 내부 공간이 제한적입니다.

동시에 기계식 워블 메커니즘은 광학 부품, 미러, 렌즈 어셈블리, 회전 구조물 또는 기타 기계적 부하를 구동해야 할 수 있습니다.

따라서 과제는 용접 헤드의 크기와 중량을 크게 늘리지 않으면서 충분한 출력 토크를 생성하는 것입니다.

하모닉 로터리 액추에이터는 컴팩트한 모터와 높은 감속비를 결합하여 작은 설치 공간에서 비교적 높은 출력 토크를 생성할 수 있습니다.

이는 기계식 워블 메커니즘에 다음 특성이 있을 때 특히 유용합니다:

• 비교적 큰 회전 부하

• 높은 부하 관성

• 빈번한 가속 및 감속

• 제한된 설치 공간

• 엄격한 중량 요구 사항

예를 들어 EV 배터리 부품에 사용되는 자동화 레이저 용접 헤드에서는 광학 경로, 보호 구조, 냉각 시스템 및 가스 공급 부품으로 인해 사용 가능한 기계적 공간이 제한될 수 있습니다. 컴팩트한 통합형 회전 액추에이터는 모션 어셈블리에 필요한 공간을 줄일 수 있습니다.

신속한 빔 방향 전환을 위한 높은 강성

토크만으로는 워블 메커니즘의 성능이 결정되지 않습니다.

액추에이터가 회전 부하를 빠르게 가속하고 역전할 때 기계 시스템은 동적 힘을 받습니다. 전동 장치 또는 지지 구조가 충분히 강하지 않으면 변형과 진동이 실제 출력 위치에 영향을 줄 수 있습니다.

이는 고주파 워블 용접에서 중요해질 수 있습니다.

고강성 하모닉 로터리 액추에이터는 동적 부하 상태에서 출력 메커니즘의 위치를 유지하는 데 도움이 될 수 있습니다.

목표는 단순히 높은 회전 속도에 도달하는 것이 아닙니다.

목표는 부하가 가속, 감속 및 역전하는 동안 안정적이고 반복 가능한 각도 운동을 유지하는 것입니다.

이 차이는 레이저 워블 시스템용 액추에이터를 선정할 때 중요합니다.

통합 모션 솔루션으로서의 하모닉 로터리 액추에이터

하모닉 로터리 액추에이터의 장점 중 하나는 모터와 전동 장치가 통합 회전 모션 시스템으로 설계된다는 점입니다.

제품 구조에 따라 액추에이터에는 다음도 통합될 수 있습니다:

• 하모닉 감속 메커니즘

• 출력 베어링

• 엔코더

• 모터

• 피드백 인터페이스

• 하우징

• 브레이크 또는 안전 기능

별도의 모터, 기어박스, 커플링, 베어링, 엔코더 및 하우징으로 회전축을 구성하는 것과 비교하면 통합형 액추에이터는 기계 설계를 단순화할 수 있습니다.

이는 컴팩트하고 모듈화된 장비를 개발하는 레이저 용접 헤드 제조업체에 특히 유용할 수 있습니다.

여러 독립 부품을 중심으로 설계하는 대신, 액추에이터는 워블 메커니즘 내부의 표준화된 회전 모듈이 될 수 있습니다.

다양한 레이저 워블 메커니즘용 하모닉 로터리 액추에이터

프로그램 가능한 회전 액추에이터 사용의 주요 장점은 동일한 모션 플랫폼이 소프트웨어와 제어 파라미터를 통해 서로 다른 빔 궤적을 지원할 수 있다는 점입니다.

예를 들어 기계식 워블 헤드는 회전 액추에이터를 기반으로 설계한 다음 용접 응용 분야에 따라 서로 다른 모션 프로파일을 생성하도록 프로그래밍할 수 있습니다.

원형 워블 용접

원형 워블은 기준 용접 위치 주위의 연속 회전 운동을 요구합니다.

액추에이터는 요구되는 진폭과 주파수를 유지하면서 안정적인 회전 운동을 제공해야 합니다.

이는 유효 용접 영역을 넓히고 보다 균일하게 분포된 열 입력을 생성하는 것이 목적인 응용 분야에 유용할 수 있습니다.

잠재적 응용 분야는 다음과 같습니다:

• 배터리 탭 용접

• 전기 단자 용접

• 금속 판재 접합

• 겹치기 이음 용접

• 정밀 부품 용접

8자형 및 무한대 워블

8자형 및 무한대 궤적은 각속도와 방향의 반복적인 변화를 요구합니다.

따라서 액추에이터에는 우수한 동적 응답과 낮은 백래시가 필요합니다.

이러한 궤적은 엔지니어가 보다 복잡한 열 분포 또는 추가적인 용융풀 교반을 만들고자 할 때 사용될 수 있습니다.

자동화 생산 장비에서는 한 공작물에서 다음 공작물까지 동일한 궤적을 정확히 재현하는 능력이 특히 중요합니다.

횡방향 워블

횡방향 모션은 레이저 빔을 용접 방향을 가로질러 이동시킵니다.

이 방식은 더 넓은 유효 열 입력이 필요할 때 유용할 수 있습니다.

회전 액추에이터는 적절한 광학 또는 기계식 링크를 통해 제어된 각도 운동을 필요한 기계적 빔 운동으로 변환할 수 있습니다.

최종 설계는 액추에이터 회전, 광학 형상 및 빔 변위 간의 관계에 따라 달라집니다.

하모닉 로터리 액추에이터는 레이저 용접 장비의 어디에 사용됩니까?

실제 장비 요구 사항을 살펴보면 하모닉 로터리 액추에이터의 가치가 더욱 분명해집니다.

EV 배터리 및 배터리 팩 용접

배터리 제조는 자동화 레이저 용접의 중요한 응용 분야 중 하나입니다.

배터리 셀, 탭, 버스바, 단자 및 기타 전도성 부품에는 정밀하고 반복 가능한 레이저 용접이 필요할 수 있습니다.

이러한 시스템에서 용접 헤드는 긴 생산 사이클 동안 안정적인 용접 품질을 유지하면서 컴팩트한 빔 진동을 구현해야 할 수 있습니다.

하모닉 로터리 액추에이터는 다음을 제공할 수 있습니다:

• 컴팩트한 회전 모션

• 낮은 백래시

• 높은 반복 정밀도

• 높은 토크 밀도

• 엔코더 피드백

• 안정적인 역전 모션

따라서 배터리 용접 장비에 사용되는 기계식 워블 메커니즘에 적합합니다.

버스바 및 전기 연결 용접

구리 및 알루미늄 부품은 전력 시스템과 EV에 널리 사용됩니다.

이러한 소재는 열적 및 광학적 특성 측면에서 어려움이 있으므로 레이저 에너지 분포 제어가 중요할 수 있습니다.

워블 메커니즘은 필요한 용접 영역에 에너지를 분배하는 데 도움이 될 수 있으며, 회전 액추에이터는 프로그램된 빔 궤적이 정확히 재현되도록 보장합니다.

자동화 버스바 용접 장비에서 이 조합은 완전한 체인을 형성합니다:

정밀 회전 모션 → 제어된 빔 궤적 → 제어된 에너지 분포 → 일관된 전기 연결

정밀 전자제품 용접

전자 부품은 컴팩트한 용접 헤드와 제어된 열 입력을 요구하는 경우가 많습니다.

이러한 응용 분야에서 과도한 열은 인접 부품을 손상시킬 수 있으며, 용접 영역이 부족하면 기계적 또는 전기적 성능이 저하될 수 있습니다.

고정밀 회전 액추에이터는 워블 메커니즘이 작은 가공 영역 내에서 제어된 빔 궤적을 생성하도록 도울 수 있습니다.

이는 용접 헤드가 고집적 자동화 생산 장비에 들어갈 수 있을 만큼 컴팩트해야 할 때 특히 유용합니다.

의료기기 제조

의료 부품은 높은 공정 반복성과 정밀한 에너지 제어를 요구하는 경우가 많습니다.

레이저 용접은 소형 금속 부품, 튜브, 하우징 및 기타 정밀 부품에 사용될 수 있습니다.

고정밀 회전 액추에이터로 구동되는 기계식 워블 메커니즘은 반복 가능한 위치 결정을 유지하면서 제어된 빔 운동을 제공할 수 있습니다.

액추에이터 자체가 용접 품질을 결정하지는 않지만 전체 용접 시스템의 기계적 정확도와 반복성에 기여할 수 있습니다.

로봇 레이저 용접

로봇 용접 시스템은 레이저 용접 헤드를 다축 로봇 플랫폼과 통합할 수 있습니다.

로봇은 용접 헤드의 전체 위치를 제어하는 반면, 내부 워블 메커니즘은 고주파 빔 운동을 수행합니다.

이는 서로 다른 두 수준의 모션을 만듭니다:

로봇 모션: 대규모 위치 결정

워블 헤드 모션: 고정밀 국부 빔 운동

컴팩트한 하모닉 로터리 액추에이터는 워블 메커니즘이 경량 미러 스캐닝 메커니즘보다 높은 토크와 강성을 요구할 때 국부 회전 모션 모듈로 사용될 수 있습니다.

항공우주 및 정밀 금속 부품

항공우주 부품 및 기타 고가치 금속 부품은 일관된 용접 형상과 엄격한 공정 제어를 요구할 수 있습니다.

이러한 응용 분야에서 기계적 모션 정확도는 전체 용접 시스템의 중요한 요소가 될 수 있습니다.

하모닉 로터리 액추에이터는 반복 가능한 각도 운동이 필요한 특수 용접 헤드 또는 위치 결정 메커니즘에 컴팩트한 고정밀 회전축을 제공할 수 있습니다.

레이저 워블 응용 분야에서의 하모닉 로터리 액추에이터와 다이렉트 드라이브 비교

하모닉 로터리 액추에이터는 다이렉트 드라이브 모터나 갈보 스캐너를 대체하는 범용 솔루션으로 간주해서는 안 됩니다.

서로 다른 모션 아키텍처는 서로 다른 부하와 속도에 최적화되어 있습니다.

다이렉트 드라이브 모터는 이동 부하가 가볍고 매우 높은 동적 응답이 필요한 경우 특히 매력적입니다.

갈보 스캐너는 관성이 매우 낮은 경량 미러를 이동시키므로 고속 레이저 빔 조향에 널리 사용됩니다.

하모닉 로터리 액추에이터는 기계식 워블 메커니즘에 다음이 요구될 때 더 적합해집니다:

• 더 높은 출력 토크

• 더 높은 부하 용량

• 높은 강성

• 낮은 백래시

• 컴팩트한 통합

• 정밀 회전 위치 결정

• 대형 또는 고관성 회전 부하

따라서 올바른 선정은 실제 기계 아키텍처에 따라 달라집니다.

시스템이 매우 가벼운 광학 미러만을 매우 높은 주파수로 움직이면 되는 경우 갈보 또는 다이렉트 드라이브 솔루션이 더 적합할 수 있습니다.

시스템이 정밀 회전 전동 장치를 통해 더 큰 기계식 또는 광학 어셈블리를 구동해야 하는 경우, 하모닉 로터리 액추에이터는 토크, 강성, 컴팩트함 및 위치 결정 성능을 더욱 강력하게 결합할 수 있습니다.

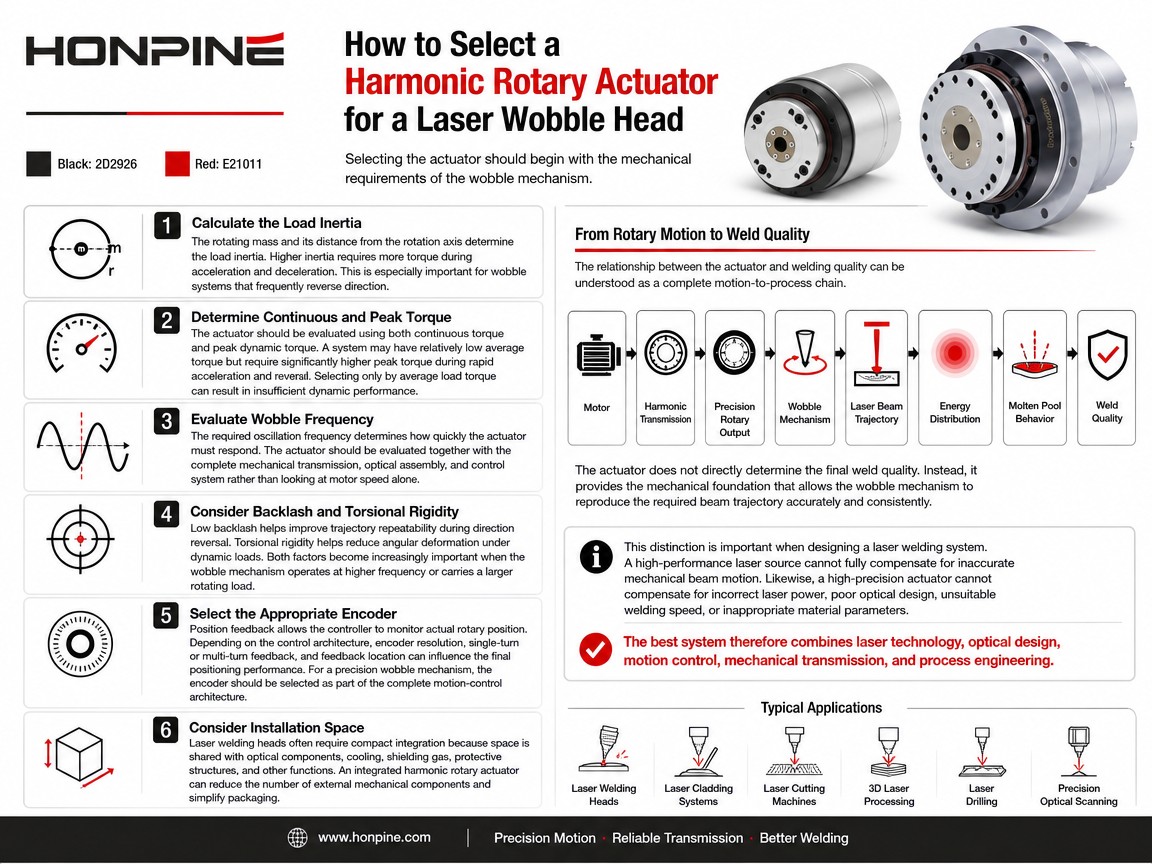

레이저 워블 헤드용 하모닉 로터리 액추에이터 선정 방법

액추에이터 선정은 워블 메커니즘의 기계적 요구 사항에서 시작해야 합니다.

부하 관성 계산

회전 질량과 회전축으로부터의 거리가 부하 관성을 결정합니다.

관성이 높을수록 가속 및 감속 중에 더 많은 토크가 필요합니다.

이는 빈번하게 방향을 역전하는 워블 시스템에서 특히 중요합니다.

연속 토크 및 피크 토크 결정

액추에이터는 연속 토크와 피크 동적 토크를 모두 사용하여 평가해야 합니다.

시스템은 평균 토크가 비교적 낮을 수 있지만, 급가속 및 역전 시에는 훨씬 높은 피크 토크가 필요할 수 있습니다.

따라서 평균 부하 토크만을 기준으로 액추에이터를 선정하면 동적 성능이 부족해질 수 있습니다.

워블 주파수 평가

요구되는 진동 주파수는 액추에이터가 얼마나 빠르게 응답해야 하는지를 결정합니다.

액추에이터는 모터 속도만 보지 말고 전체 기계 전동 장치, 광학 어셈블리 및 제어 시스템과 함께 평가해야 합니다.

백래시 및 비틀림 강성 고려

낮은 백래시는 방향 역전 시 궤적 반복성을 향상하는 데 도움이 됩니다.

비틀림 강성은 동적 부하에서 각도 변형을 줄이는 데 도움이 됩니다.

워블 메커니즘이 더 높은 주파수로 작동하거나 더 큰 회전 부하를 운반할수록 두 요소 모두 더욱 중요해집니다.

적절한 엔코더 선택

위치 피드백을 통해 컨트롤러는 실제 회전 위치를 모니터링할 수 있습니다.

제어 아키텍처에 따라 엔코더 분해능, 단일 회전 또는 다회전 피드백 및 피드백 위치가 최종 위치 결정 성능에 영향을 줄 수 있습니다.

정밀 워블 메커니즘의 경우 엔코더는 전체 모션 제어 아키텍처의 일부로 선정해야 합니다.

설치 공간 고려

레이저 용접 헤드는 광학 부품, 냉각, 실드 가스, 보호 구조 및 기타 기능과 공간을 공유하므로 컴팩트한 통합이 필요한 경우가 많습니다.

통합형 하모닉 로터리 액추에이터는 외부 기계 부품 수를 줄이고 패키징을 단순화할 수 있습니다.

회전 모션에서 용접 품질까지

액추에이터와 용접 품질의 관계는 완전한 모션-공정 체인으로 이해할 수 있습니다.

모터

↓

하모닉 전동 장치

↓

정밀 회전 출력

↓

워블 메커니즘

↓

레이저 빔 궤적

↓

에너지 분포

↓

용융풀 거동

↓

용접 품질

액추에이터가 최종 용접 품질을 직접 결정하지는 않습니다.

대신 워블 메커니즘이 요구되는 빔 궤적을 정확하고 일관되게 재현할 수 있도록 하는 기계적 기반을 제공합니다.

이 차이는 레이저 용접 시스템을 설계할 때 중요합니다.

고성능 레이저 소스는 부정확한 기계식 빔 운동을 완전히 보상할 수 없습니다.

마찬가지로 고정밀 액추에이터는 잘못된 레이저 출력, 부적절한 광학 설계, 부적합한 용접 속도 또는 부적절한 재료 파라미터를 보상할 수 없습니다.

따라서 최상의 시스템은 레이저 기술, 광학 설계, 모션 제어, 기계 전동 및 공정 엔지니어링을 결합합니다.

레이저 장비 제조업체에 통합 모션 솔루션이 중요한 이유는 무엇입니까？

레이저 장비 제조업체에게 엔지니어링 과제는 기술 성능을 달성하는 것만이 아닙니다.

전체 시스템은 컴팩트하고 신뢰성이 높으며 조립이 쉬워야 하고 대량 생산에 적합해야 합니다.

별도의 모터, 감속기, 커플링, 베어링, 엔코더 및 장착 구조를 사용하면 부품과 기계적 인터페이스 수가 늘어날 수 있습니다.

통합형 하모닉 로터리 액추에이터는 이러한 아키텍처를 단순화할 수 있습니다.

이는 다음과 같은 여러 엔지니어링 이점을 제공할 수 있습니다:

단순화된 기계 설계: 필요한 독립 전동 부품 수가 줄어듭니다.

컴팩트한 패키징: 회전 시스템이 더 적은 설치 공간을 차지할 수 있습니다.

조립 복잡성 감소: 필요한 정렬 절차가 줄어들 수 있습니다.

표준화된 모션 모듈: 동일한 액추에이터 플랫폼을 서로 다른 워블 메커니즘에 적용할 수 있습니다.

통합 피드백: 엔코더 통합으로 폐루프 제어를 단순화할 수 있습니다.

레이저 용접 헤드 및 자동화 용접 장비 OEM 제조업체에게 이러한 요소는 토크와 위치 결정 정확도만큼 중요할 수 있습니다.

레이저 워블 용접에 하모닉 로터리 액추에이터를 고려해야 하는 경우는 언제입니까?

레이저 워블 메커니즘에 까다로운 기계적 요구 사항이 복합적으로 있는 경우 하모닉 로터리 액추에이터를 고려할 가치가 있습니다.

다음이 필요한 응용 분야에서 특히 유용할 수 있습니다:

• 컴팩트한 회전 모션 모듈

• 제한된 설치 공간에서의 높은 출력 토크

• 반복 역전 시 낮은 백래시

• 높은 비틀림 강성

• 정밀한 각도 위치 결정

• 엔코더 기반 피드백

• 동적 부하에서의 안정적인 모션

• 비교적 큰 광학 또는 기계식 회전 부하

반대로 응용 분야가 매우 가벼운 미러를 극도로 높은 주파수로 움직이는 것을 주로 요구한다면, 갈보 스캐너 또는 다이렉트 드라이브 모터가 더 적합한 아키텍처일 수 있습니다.

따라서 액추에이터는 단순히 최고 정격 속도나 분해능을 가진 기술을 선택하는 것이 아니라 실제 부하 및 모션 요구 사항에 따라 선정해야 합니다.

정밀 레이저 모션을 위한 HONPINE 하모닉 로터리 액추에이터

기계식 워블 헤드를 개발하는 레이저 장비 제조업체의 경우, 회전 액추에이터는 단순한 기어박스가 아닌 정밀 모션 모듈로 다루어야 합니다.

적합한 솔루션은 모터 성능, 하모닉 전동 장치, 출력 베어링 용량, 엔코더 피드백, 기계 강성, 부하 관성 및 제어 요구 사항 간의 전체 관계를 고려해야 합니다.

HONPINE의 하모닉 로터리 액추에이터 솔루션은 컴팩트한 회전축이 높은 토크 밀도, 낮은 백래시, 높은 강성 및 정밀 위치 제어를 결합해야 하는 응용 분야에 고려될 수 있습니다.

장비 아키텍처에 따라 액추에이터는 레이저 워블 헤드 자체에 통합하거나 관련 위치 결정 및 빔 제어 메커니즘용 정밀 회전축으로 사용할 수 있습니다.

핵심 장점은 정밀 자동화 장비에 필요한 기계적 특성을 유지하면서 더욱 컴팩트하고 통합된 모션 아키텍처를 구축할 수 있다는 점입니다.

결론

레이저 워블 용접 시스템의 성능은 레이저 출력과 빔 파라미터보다 훨씬 많은 요소에 좌우됩니다.

빔 진동이 기계식 회전 메커니즘으로 생성될 때 액추에이터는 용접 시스템의 중요한 일부가 됩니다.

낮은 백래시는 정확한 역전 모션을 유지하는 데 도움이 됩니다. 높은 토크 밀도는 액추에이터가 제한된 설치 공간 내에서 더 큰 부하를 구동하도록 합니다. 높은 강성은 가속과 감속 중 각도 안정성을 유지하는 데 도움이 됩니다. 엔코더 피드백은 폐루프 위치 제어를 가능하게 합니다. 통합 구조는 컴팩트한 용접 헤드의 기계 아키텍처를 단순화할 수 있습니다.

이러한 특성으로 인해 하모닉 로터리 액추에이터는 배터리 부품, EV 버스바, 전기 연결부, 정밀 전자제품, 의료기기, 로봇 용접, 항공우주 부품 및 맞춤형 자동화 용접 장비와 관련된 레이저 용접 응용 분야에 특히 적합합니다.

올바른 솔루션이 반드시 가장 빠른 모터나 최고 분해능의 엔코더인 것은 아닙니다.

더 나은 접근 방식은 회전 모션 아키텍처를 워블 메커니즘의 실제 요구 사항에 맞추는 것입니다:

부하 관성 → 토크 → 주파수 → 가속도 → 백래시 → 강성 → 피드백 → 설치 공간

이러한 파라미터를 함께 평가하면 하모닉 로터리 액추에이터는 단순한 전동 부품 이상의 역할을 할 수 있습니다. 기계식 레이저 워블 헤드가 프로그램된 빔 궤적을 정확하고 일관되게 재현하도록 하는 정밀 회전 모션 플랫폼으로 기능할 수 있습니다.

더욱 컴팩트하고 자동화되며 고정밀인 용접 시스템으로 나아가는 레이저 장비 제조업체에게 적절한 회전 모션 기술을 워블 메커니즘에 통합하는 것은 장비 성능을 향상하고 설계를 단순화하는 중요한 단계가 될 수 있습니다.
