적합한 CNC 로터리 테이블 구동장치 선택을 위한 12가지 팁: 하모닉 감속기, 하모닉 로터리 액추에이터, DD 모터 및 유성 감속기

소개

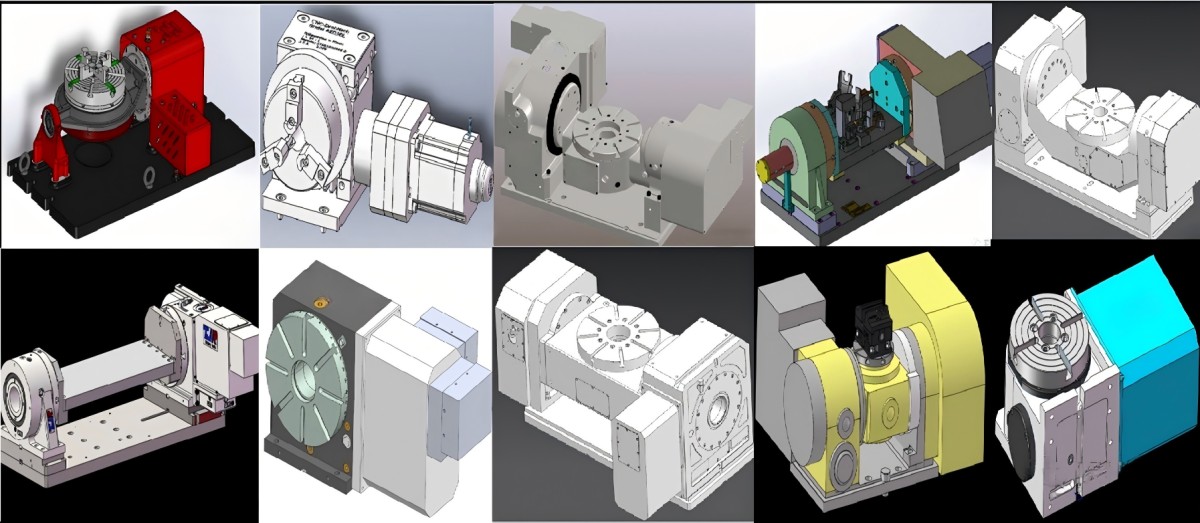

모든 CNC 회전 테이블에 적합한 단일 변속 기술은 없습니다. 웜 기어, 롤러 캠 메커니즘, 하모닉 감속기 , RV 감속기 , 유성 감속기 및 직구동 모터는 각각 장점과 적용 한계가 있습니다.

공작기계 제조업체에게 더 중요한 질문은 어떤 기술이 단순히 "더 나은"가 아니라 회전축의 부하, 속도, 정확도, 강성, 설치 공간 및 작동 조건에 가장 적합한 변속기 구조가 무엇인지입니다.

하모닉 감속기는 낮은 백래시, 높은 감속비 및 소형 구조를 제공할 수 있지만 모든 고하중 절단 작업에 최적의 솔루션은 아닙니다. 하모닉 회전 액추에이터는 기계적 통합을 단순화할 수 있지만, 통합 설계 시 유지보수성과 열 관리 또한 고려해야 합니다. DD 모터는 기존의 기계식 감속 단계를 없애고 탁월한 동적 응답을 제공할 수 있지만, 모터 크기, 연속 토크 및 발열량을 신중하게 평가해야 합니다.

이 가이드에서는 하모닉 감속기, 하모닉 회전 액추에이터, DD 모터, RV 감속기 및 유성 감속기를 중심으로 CNC 회전 테이블 변속기 선택 시 중요한 12가지 요소를 설명합니다.

1. CNC 회전 테이블 변속기의 정밀도 요구 사항을 정의하십시오.

CNC 회전 테이블 구동 장치를 선택하는 첫 번째 단계는 회전축의 실제 정밀도 요구 사항을 정의하는 것입니다.

위치 정확도와 반복성은 중요하지만, 그것이 유일한 요소는 아닙니다. 엔지니어는 백래시, 비틀림 강성, 베어링 정확도, 엔코더 해상도, 구조 변형 및 열 안정성도 고려해야 합니다.

예를 들어, 회전 테이블은 백래시가 적은 하모닉 감속기를 사용할 수 있지만, 베어링 배열이나 기계 구조의 강성이 충분하지 않으면 최종 시스템의 정확도가 여전히 제한될 수 있습니다.

이는 변속기를 독립적인 구성 요소가 아니라 전체 회전축 시스템의 일부로 평가해야 함을 의미합니다.

정밀 CNC 가공의 경우, 변속기, 엔코더, 스핀들, 베어링 및 제어 시스템 간의 관계가 특히 중요합니다.

2. CNC 회전 테이블 구동 장치를 선택할 때 백래시를 고려하십시오.

백래시는 회전축 위치 결정에 직접적인 영향을 미칠 수 있으며, 특히 축이 자주 방향을 바꿀 때 더욱 그렇습니다.

회전 테이블이 회전 방향을 바꿀 때, 변속기 내부의 기계적 유격으로 인해 위치 오차가 발생할 수 있습니다. 이것이 바로 정밀 CNC 가공 분야에서 저백래시 변속기 기술이 중요한 이유 중 하나입니다.

하모닉 감속기는 백래시가 적은 특성으로 잘 알려져 있으며, 따라서 각도 위치 정확도가 중요한 요구 사항일 때 고려될 수 있습니다.

하지만 백래시가 낮다고 해서 회전축 전체가 높은 위치 정밀도를 달성한다는 것을 자동으로 의미하는 것은 아닙니다.

엔코더 해상도, 베어링 간극, 구조적 강성, 가공 공차 및 서보 제어 성능은 모두 최종 결과에 영향을 미칩니다.

이러한 이유로 엔지니어는 백래시만을 기준으로 변속기를 선택하는 대신 전체 기계 및 제어 아키텍처를 평가해야 합니다.

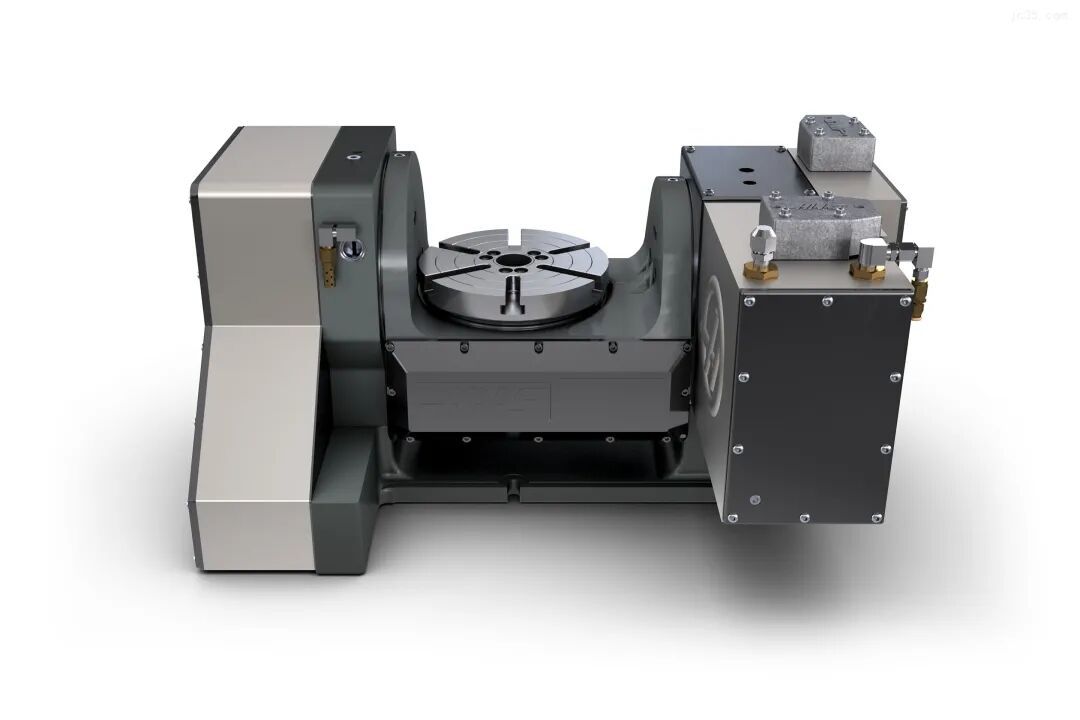

3. 소형, 저백래시 CNC 회전 테이블 구동을 위한 하모닉 감속기 선택

CNC 회전축에 컴팩트한 크기, 높은 감속비 및 낮은 백래시가 모두 요구되는 경우, 하모닉 감속기는 강력한 선택지가 될 수 있습니다.

기존의 여러 감속 메커니즘과 비교했을 때, 하모닉 트랜스미션은 소형화된 패키지에서 비교적 높은 감속비를 달성할 수 있습니다.

이를 통해 서보 모터는 더 높은 입력 속도로 작동할 수 있으며, 감속기는 속도와 토크를 회전축에 적합한 수준으로 변환합니다.

컴팩트한 구조는 설치 공간이 제한적인 CNC 장비에 특히 유용합니다.

하모닉 감속기는 전자 제조 장비, 검사 시스템, 레이저 가공 장비 및 소형 가공 시스템에 사용되는 정밀 회전 메커니즘에도 매력적인 선택지가 될 수 있습니다.

하지만 엔지니어는 고하중 가공에 있어 하모닉 감속기가 자동으로 최적의 선택이라고 가정해서는 안 됩니다.

극심한 충격 하중, 높은 절삭력 또는 매우 높은 강성 요구 사항이 수반되는 응용 분야의 경우 실제 하중 조건, 비틀림 강성, 내하력 및 최대 토크 요구 사항을 기준으로 평가해야 합니다.

보다 정확한 결론은, 저배기량, 소형화 및 높은 감속비가 중요한 설계 요건일 때 하모닉 감속기가 특히 매력적이라는 것입니다.

4. 하모닉 CNC 회전 테이블 변속기에서 감속비와 출력 토크를 고려하십시오.

CNC 회전 테이블용 하모닉 감속기를 선택할 때 감속비 또한 중요한 요소입니다.

높은 감속비는 모터가 더 낮은 회전 속도와 더 높은 출력 토크를 제공하면서 더 높은 속도로 작동할 수 있도록 합니다.

하지만 필요한 감속비는 모터, 부하 관성 및 필요한 회전 속도와 독립적으로 선택해서는 안 됩니다.

기어비가 너무 높으면 최대 출력 속도가 제한될 수 있으며, 모터와 감속기의 조합이 부적절하면 가속도와 동적 응답에 영향을 미칠 수 있습니다.

따라서 엔지니어는 모터 속도, 감속비, 출력 토크, 부하 관성 및 필요한 회전축 속도 간의 전체적인 관계를 고려해야 합니다.

최대 토크 또한 중요합니다.

CNC 회전 테이블은 가속, 감속 또는 가공 중에 순간적으로 높은 토크를 경험할 수 있습니다. 따라서 선택된 하모닉 감속기는 연속 작동 조건과 최대 토크 발생 조건 모두에 대해 평가되어야 합니다.

이는 회전 테이블이 큰 공작물을 운반하거나 빈번한 가속 및 감속으로 작동할 때 특히 중요합니다.

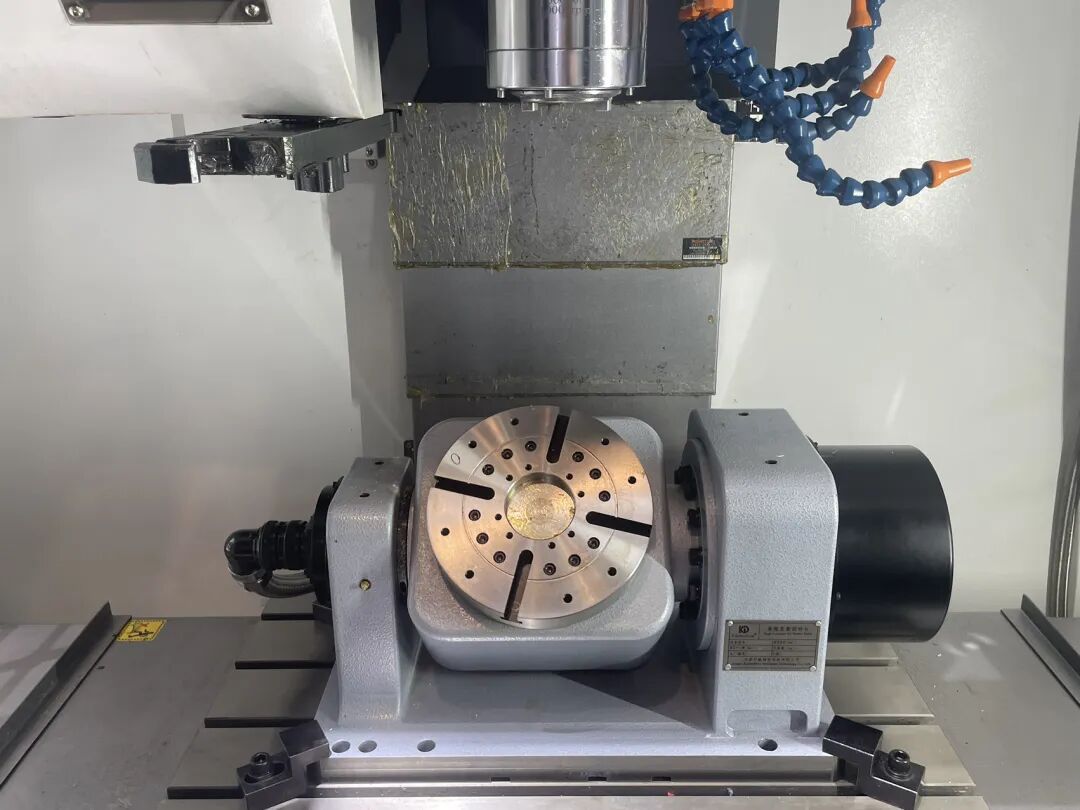

5. 일체형 CNC 회전 테이블 구동을 위한 하모닉 회전 액추에이터를 선택하십시오.

하모닉 회전 액추에이터는 여러 구동 부품을 소형 회전 모듈에 통합함으로써 하모닉 전달 개념을 한 단계 더 발전시킨 것입니다.

일반적인 회전축은 서보 모터, 감속기, 엔코더, 베어링 및 하우징을 별도로 선택하고 통합해야 할 수 있습니다.

통합형 하모닉 회전 액추에이터는 이러한 아키텍처를 단순화하고 기계 제작자가 필요로 하는 기계적 통합량을 줄일 수 있습니다.

장비 제조업체의 경우, 이는 개발 시간을 단축하고 설계 및 조립해야 하는 기계적 인터페이스의 수를 줄일 수 있습니다.

조화 회전 액추에이터는 소형 CNC 회전축, 정밀 회전 장비, 검사 장비, 레이저 가공 장비 및 자동화 제조 시스템에 특히 적합합니다.

통합 구조는 설치 공간을 줄이는 데에도 도움이 되며, 이는 기계의 크기 제한이 엄격한 경우에 유용합니다.

하지만 통합에는 무시해서는 안 될 고려 사항들도 있습니다.

기계 제조업체는 통합 액추에이터를 선택하기 전에 모듈의 서비스 용이성, 엔코더 구성, 베어링 수명, 열 관리 및 교체 요구 사항을 평가해야 합니다.

다시 말해, 하모닉 회전 액추에이터가 기존의 모터와 감속기 조합보다 무조건 더 우수한 것은 아닙니다. 하모닉 회전 액추에이터의 주요 장점은 소형화와 모듈화가 중요한 설계 요건일 때 기계적 통합을 간소화할 수 있다는 점입니다.

6. CNC 회전 테이블 변속기의 통합 및 설치 공간 평가

설치 공간은 CNC 회전 테이블의 동력 전달 구조에 상당한 영향을 미칠 수 있습니다.

기존의 모터와 감속기 조합에는 추가적인 커플링, 장착 구조물 및 기계적 인터페이스가 필요할 수 있습니다.

소형 장비에서 이러한 부품들은 회전축의 전체 크기를 증가시킬 수 있습니다.

조화 회전 액추에이터는 개별 부품 수를 줄이고 보다 통합된 기계적 솔루션을 제공할 수 있습니다.

이는 제한된 장비 크기 내에 여러 회전 메커니즘을 설치해야 하는 소형 다축 장비에 특히 유용할 수 있습니다.

하지만 소형 기계 패키지는 외형 치수만으로 평가해서는 안 됩니다.

엔지니어는 또한 열 방출, 하중 지지력, 엔코더 설치, 케이블 배선 및 유지 보수 접근성을 고려해야 합니다.

소형 회전축 설계는 이러한 요소들을 종합적으로 고려할 때에만 성공적입니다.

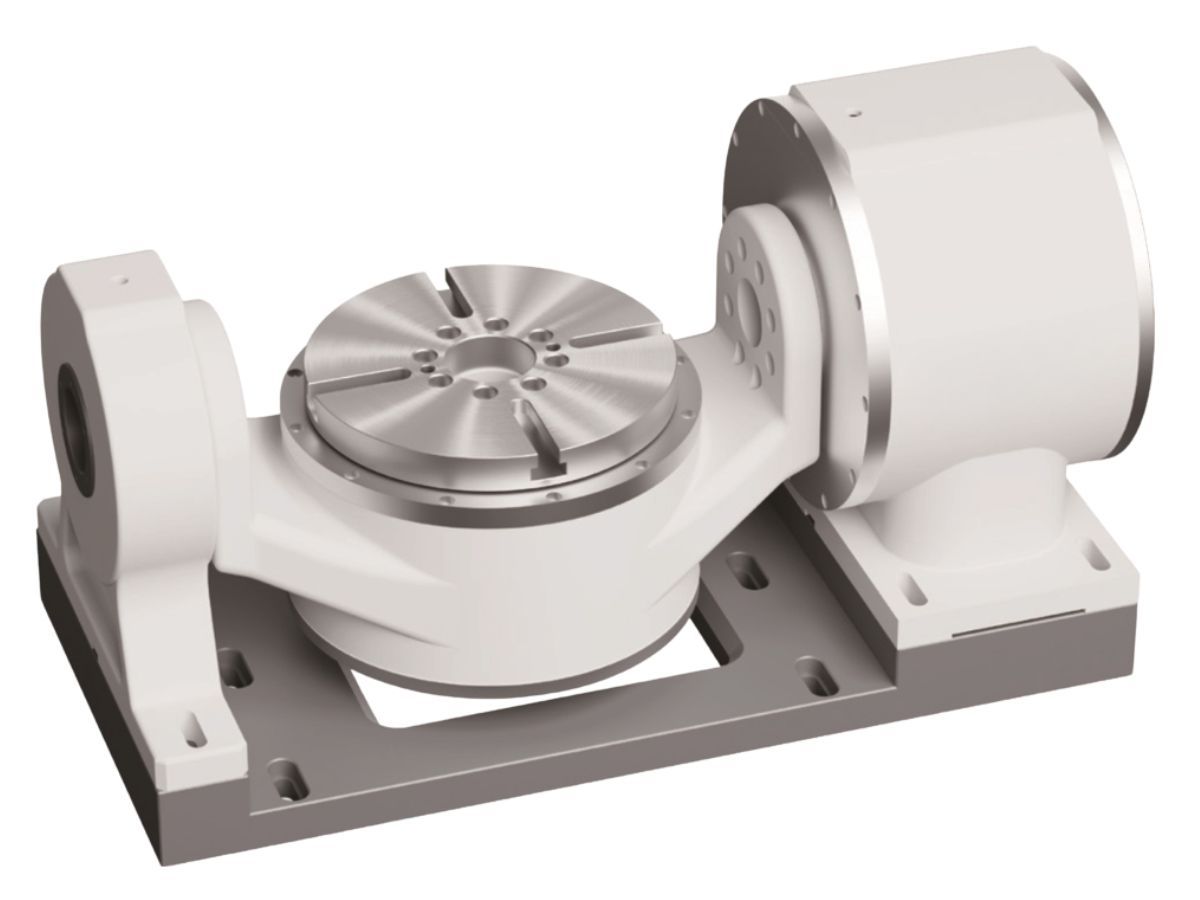

7. 고속 CNC 회전 테이블 구동을 위해 DD 모터를 선택하십시오.

DD 모터, 즉 직구동 모터는 감속기 기반 시스템과는 근본적으로 다른 변속 구조를 사용합니다.

서보 모터와 기계식 감속기를 사용하는 대신, 모터가 회전 부하를 직접 구동합니다.

가장 명백한 장점 중 하나는 기존의 기계식 감속 단계를 없앨 수 있다는 점입니다.

이는 기계식 변속 부품 수를 줄이고 기존 감속 메커니즘과 관련된 기어 백래시를 방지합니다.

따라서 DD 모터는 탁월한 동적 응답을 제공할 수 있으며, 연속 회전, 빠른 가속 및 감속, 고속 작동이 필요한 응용 분야에 특히 적합합니다.

이러한 제품은 고속 CNC 회전 테이블, 5축 가공 시스템 및 동적 응답이 중요한 기타 정밀 회전 응용 분야에 사용될 수 있습니다.

하지만 직접 구동 방식은 모터 자체가 필요한 출력 토크를 제공해야 한다는 것을 의미합니다.

따라서 모터 직경, 토크 밀도, 베어링 용량 및 열 성능은 중요한 설계 요소가 됩니다.

8. DD 모터 CNC 회전 테이블 변속기 선택 시 동적 응답을 고려하십시오.

동적 응답성은 CNC 회전축에 DD 모터를 고려해야 하는 가장 중요한 이유 중 하나입니다.

회전 테이블이 빈번하게 가속 및 감속해야 할 경우, 기계식 변속 부품을 줄이면 모터와 부하 사이에 매우 직접적인 응답을 제공할 수 있습니다.

이는 5축 동시 가공 및 회전축의 속도와 위치가 지속적으로 변하는 기타 응용 분야에 유용할 수 있습니다.

DD 모터는 모터와 부하 사이에 기존의 기계식 감속기가 없기 때문에 연속 회전 운동에 매력적인 선택지가 될 수 있습니다.

하지만 다이렉트 드라이브 방식이 모든 시스템적 한계를 없애는 것은 아닙니다.

모터는 충분한 연속 토크와 최대 토크를 제공해야 하며, 회전 구조는 부하를 처리하고 열 안정성을 유지할 수 있어야 합니다.

연속 운전 중에는 열 발생이 특히 중요한 문제가 될 수 있습니다.

고정밀 가공의 경우, 모터 및 주변 기계 구조물의 열팽창이 위치 정밀도에 영향을 미칠 수 있습니다.

따라서 엔지니어는 연속 토크, 최대 토크, 열 관리 및 구조적 강성과 함께 동적 응답을 평가해야 합니다.

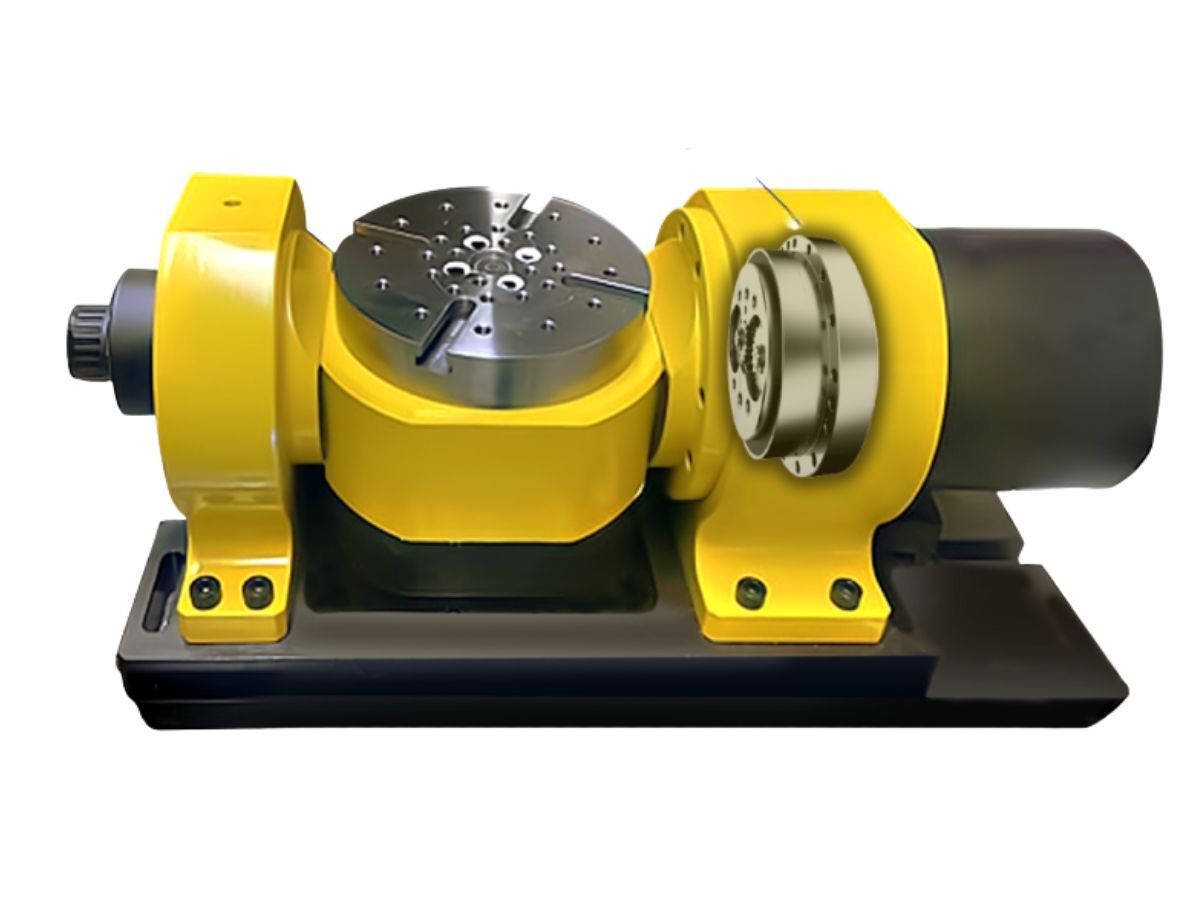

9. 고하중 CNC 회전 테이블 변속기에 RV 감속기를 고려하십시오.

고조파 감속기는 RV 감속기를 완전히 대체할 수 있는 제품으로 제시되어서는 안 됩니다.

RV 감속기는 회전축에 높은 강성, 높은 토크 및 충격 하중에 대한 저항성이 요구될 때 특히 매력적인 선택이 될 수 있습니다.

무거운 공작물을 운반하는 대형 CNC 회전 테이블의 경우, 절삭력과 하중 관성은 주요 설계 고려 사항이 될 수 있습니다.

이러한 경우, 가능한 한 가장 작은 변속기 패키지를 구현하는 것보다 강성이 더 중요할 수 있습니다.

따라서 RV 감속기는 회전축이 상당한 기계적 하중을 견뎌야 하는 고하중 가공 작업에 실용적인 선택지가 될 수 있습니다.

그렇다고 해서 RV용 감속기가 항상 더 우수하다는 의미는 아닙니다.

일반적으로 이러한 제품들은 서로 다른 기계적 구조를 가지며 크기, 무게 및 시스템 통합 측면에서 요구 사항이 다를 수 있습니다.

적절한 선택은 실제 적용 사례에 따라 달라집니다.

소형화, 낮은 백래시 및 높은 감속비가 주요 요구 사항일 경우, 하모닉 감속기가 더 매력적인 선택이 될 수 있습니다.

무거운 하중, 높은 강성 및 충격 저항이 중요한 경우에는 RV 감속기가 더 적합할 수 있습니다.

10. 고속 서보 CNC 회전 테이블 구동을 위한 유성 감속기를 고려하십시오.

유성 감속기는 CNC 회전축 응용 분야에 또 다른 실용적인 옵션을 제공합니다.

이들의 주요 장점으로는 높은 입력 속도, 우수한 효율, 유연한 감속비 및 높은 출력 밀도를 들 수 있습니다.

이러한 특성 덕분에 유성 감속기는 다양한 고속 서보 시스템 및 자동 회전 메커니즘에 적합합니다.

하지만 유성 기어식 감속기는 하모닉 감속기와 비교했을 때 단순히 더 빠른 속도나 더 나은 대안이라고만 설명해서는 안 됩니다.

백래시, 효율, 강성 및 수명은 특정 설계, 기어 단수, 부하 조건 및 제품 사양에 따라 달라집니다.

유성 감속기는 입력 속도와 효율이 중요하고, 극도로 낮은 백래시가 주요 설계 요구 사항이 아닌 경우에 특히 매력적일 수 있습니다.

기계 제작자에게 있어 이는 유성 기어 변속기가 CNC 회전축의 실제 작동 조건에 따라 평가해 볼 수 있는 또 다른 옵션이 된다는 것을 의미합니다.

11. CNC 회전 테이블 변속기의 엔코더 피드백, 열 안정성 및 강성 평가

정밀 CNC 회전 테이블은 모터와 변속기 그 이상입니다.

엔코더 피드백, 열 안정성 및 기계적 강성은 회전축의 최종 성능에 상당한 영향을 미칠 수 있습니다.

엔코더는 제어 시스템에 위치 피드백을 제공합니다. 엔코더의 해상도와 설치 위치는 시스템의 정확도와 응답성에 영향을 미칠 수 있습니다.

열 안정성 또한 마찬가지로 중요합니다.

모터의 지속적인 작동, 마찰 및 가공열은 회전 구조 내부의 온도 변화를 일으킬 수 있습니다. 이러한 열팽창은 위치 오차를 유발할 수 있습니다.

기계적 강성 또한 중요한 요소입니다.

변속기 자체의 백래시가 낮더라도 하우징, 베어링, 스핀들 또는 기계 구조의 변형은 공작물의 최종 위치에 영향을 미칠 수 있습니다.

이러한 이유로 기계 제작자는 변속기, 모터, 엔코더, 베어링, 스핀들, 하우징 및 제어 시스템을 포함한 전체 시스템을 평가해야 합니다.

이러한 시스템 수준의 접근 방식은 정밀 CNC 회전축을 설계할 때 특히 중요합니다.

12. 단일 부품이 아닌 CNC 회전 테이블 구동 시스템 전체를 선택하십시오.

최종 변속기 선택은 CNC 회전 테이블의 전체 작동 요구 사항을 기반으로 해야 합니다.

낮은 백래시, 컴팩트한 크기 및 높은 감속비가 요구되는 경우 하모닉 감속기가 적합할 수 있습니다.

기계 제작자가 소형이면서 고도로 통합된 회전 모듈을 원할 경우, 조화 회전 액추에이터가 더 매력적일 수 있습니다.

높은 동적 응답성과 연속적인 직진 회전이 중요한 경우에는 DD 모터가 더 적합할 수 있습니다.

RV용 감속기는 높은 강성과 충격 하중 저항이 요구되는 고하중 용도에 더 적합할 수 있습니다.

유성 기어 감속기는 효율과 입력 속도가 중요한 고속 서보 애플리케이션에 적합한 선택지입니다.

핵심은 이러한 기술들을 개별적으로 평가해서는 안 된다는 점입니다.

CNC 회전축의 성능은 모터, 변속기, 엔코더, 베어링, 스핀들, 기계 구조, 컨트롤러 및 실제 가공 조건 간의 상호 작용에 의해 결정됩니다.

이러한 이유로 최고의 CNC 회전 테이블 변속기는 특정 항목에서 가장 높은 사양을 가진 제품이 아닐 수 있습니다. 오히려 해당 용도에 가장 적합한 토크, 속도, 정밀도, 강성, 열 안정성, 통합성 및 수명 조합을 제공하는 제품이 최적의 선택입니다.

결론

CNC 회전 테이블 변속기를 선택할 때는 정격 토크나 백래시를 비교하는 것 이상의 고려 사항이 있습니다.

하모닉 감속기는 낮은 백래시와 높은 감속비가 요구되는 소형 정밀 회전축에 특히 적합하지만, 심한 충격 하중과 극한의 강성 요구 사항은 신중하게 평가해야 합니다.

조화 회전 액추에이터는 기계 통합을 단순화하고 설치 공간을 줄일 수 있지만, 기계 제작자는 서비스 용이성, 열 관리 및 장기 유지 보수도 고려해야 합니다.

DD 모터는 직접 구동 방식과 뛰어난 동적 응답성을 제공하여 고속 및 연속 회전 응용 분야에 적합하며, 모터 크기, 연속 토크 및 열 성능은 여전히 중요한 고려 사항입니다.

RV 감속기는 강성, 토크 및 충격 하중 저항이 중요한 고하중 애플리케이션에서 여전히 유용한 장비입니다. 유성 감속기는 효율성과 유연한 감속비가 중요한 고속 서보 시스템에 실용적인 솔루션을 제공할 수 있습니다.

CNC 기계 제작자에게 있어 올바른 접근 방식은 어떤 변속 기술이 보편적으로 가장 좋은지 묻는 것이 아닙니다. 오히려 더 유용한 질문은 다음과 같습니다.

CNC 회전 테이블 구동 장치 중 회전축의 실제 요구 사항에 가장 적합한 것은 무엇입니까?

높은 정밀도, 낮은 백래시, 컴팩트한 크기, 우수한 동적 응답성 및 시스템 통합이 요구되는 애플리케이션의 경우, HONPINE의 하모닉 감속기, 하모닉 회전 액추에이터, DD 모터 및 유성 감속기는 정밀 회전 모션 시스템 구축을 위한 다양한 옵션을 제공합니다.
