최소 침습 수술 로봇용 소형 하모닉 드라이브

최소 침습 수술 로봇에 초소형 정밀 전동 장치가 필요한 이유는 무엇일까요？

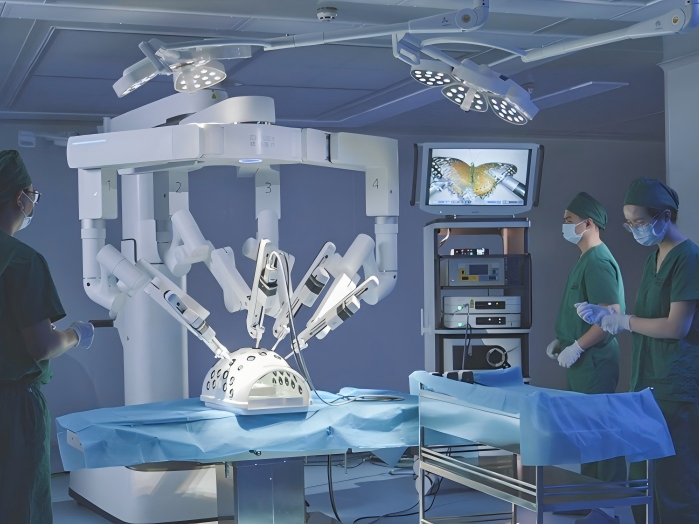

최소 침습 수술 로봇은 정밀 전동 시스템에 가장 까다로운 요구사항을 제시하는 분야 중 하나입니다.

일반 산업용 로봇과 달리 수술 로봇은 매우 제한된 기계적 공간 내에서 정밀한 움직임을 구현해야 합니다. 전동 시스템은 소형 수술 기구, 손목 관절, 엔드 이펙터 또는 유연 메커니즘을 제어해야 할 수 있으며, 동시에 컴팩트한 크기, 낮은 백래시, 높은 위치 정밀도 및 신뢰성 있는 반복 정밀도를 유지해야 합니다.

전동 메커니즘을 수술 기구의 원위단 가까이에 통합해야 할 경우 이러한 과제는 더욱 커집니다.

이러한 경우 초소형 하모닉 드라이브가 중요한 전동 옵션을 제공할 수 있습니다.

HONPINE은 기존 기어박스가 너무 많은 공간을 차지하거나 과도한 전동 유격을 유발할 수 있는 컴팩트 로봇 메커니즘을 위한 초소형 하모닉 감속기 솔루션을 개발합니다.

HONPINE CSF-mini 시리즈는 초소형 정밀 모션 시스템의 요구사항을 기반으로 설계되었으며, 수술 로봇, 초소형 로봇 관절, 정밀 기기, 광학 메커니즘 및 기타 공간 제약 장비와 같은 응용 분야에 컴팩트한 전동 솔루션을 제공합니다.

최소 침습 수술 로봇을 위한 두 가지 전동 아키텍처

전동 아키텍처는 하모닉 감속기를 수술 로봇 시스템에 통합하는 방식에 큰 영향을 미칩니다.

기계적 관점에서 특히 관련성이 높은 두 가지 접근 방식이 있습니다.

텐던 구동 전동 방식의 외부 구동

외부 구동 아키텍처에서는 모터와 감속 메커니즘이 환자 신체 외부 또는 좁은 기구 샤프트 외부에 배치됩니다.

외부 구동 유닛은 필요한 움직임을 생성하고, 텐던 또는 케이블은 기구 샤프트를 통해 해당 움직임을 원위 메커니즘으로 전달합니다.

이 아키텍처에서는 미니 하모닉 기어박스를 반드시 수술 기구 내부에 설치할 필요는 없습니다.

대신 하모닉 감속기를 외부 액추에이터 또는 구동 모듈에 통합할 수 있습니다.

이 구성은 전동 부품에 더 많은 가용 공간을 제공하며, 유지보수 및 시스템 통합을 위한 접근성을 단순화할 수 있습니다.

이 경우 핵심 엔지니어링 과제는 텐던 전동 시스템으로 이동합니다.

케이블 탄성, 마찰, 배선 경로, 프리텐션 및 히스테리시스는 모터 측 움직임과 원위단 움직임 간의 관계에 영향을 줄 수 있습니다. 액추에이터와 엔드 이펙터 사이의 거리가 증가할수록 이러한 영향은 고정밀 모션 제어에서 더욱 중요해질 수 있습니다.

원위 기구에 통합된 초소형 하모닉 드라이브

다른 아키텍처에서는 초소형 전동 장치를 기구 내부 또는 원위 손목 관절 가까이에 직접 배치합니다.

이 구성에서 초소형 하모닉 드라이브는 긴 텐던 전동 경로의 일부를 대체할 수 있습니다.

액추에이터와 감속 메커니즘은 움직이는 관절에 훨씬 더 가깝게 배치되어 전동을 더욱 직접적으로 만들 수 있습니다.

이 아키텍처는 차세대 컴팩트 수술 로봇, 유연 내시경 로봇, 초소형 로봇 기구 및 원위 모션 성능이 중요한 기타 시스템에 특히 적합합니다.

그러나 엔지니어링 요구사항은 훨씬 더 까다로워집니다.

하모닉 기어박스는 필요한 토크, 위치 결정 성능, 기계적 강도 및 사용 신뢰성을 제공하면서도 극히 작은 공간을 차지해야 합니다.

로봇 기구 관절에서 초소형 하모닉 드라이브가 유용한 이유는 무엇일까요？

전동 장치를 관절에 더 가깝게 이동함으로써 얻는 근본적인 장점 중 하나는 긴 유연 전동 경로를 줄일 수 있다는 점입니다.

텐던 구동 메커니즘은 액추에이터와 원위 관절 사이에 탄성 및 히스테리시스를 발생시킬 수 있습니다. 이러한 영향은 정밀 위치 제어 및 힘 관련 제어 전략을 복잡하게 만들 수 있습니다.

초소형 하모닉 드라이브를 관절 가까이에 배치하면 전동 경로를 더욱 컴팩트하고 기계적으로 직접적으로 만들 수 있습니다.

이는 다음과 같은 잠재적인 엔지니어링 이점을 제공할 수 있습니다.

전동 탄성 감소

더 짧은 기계식 전동 경로는 긴 유연 텐던과 케이블이 모션 응답에 미치는 영향을 줄일 수 있습니다.

더 직접적인 관절 제어

감속 메커니즘을 관절 가까이에 배치하면 액추에이터 움직임과 관절 움직임 간의 관계를 더 직접적으로 만들 수 있습니다.

컴팩트한 정밀 전동

초소형 하모닉 기어박스는 제한된 설치 공간 내에서 높은 감속비를 제공할 수 있습니다.

저백래시 모션

원위 관절에 정밀한 양방향 위치 결정이 필요한 경우 낮은 전동 백래시가 중요합니다.

높은 통합 가능성

초소형 감속기는 초소형 모터, 엔코더, 베어링 및 기타 부품과 통합하여 컴팩트한 로봇 관절을 구성할 수 있습니다.

이러한 특성으로 인해 초소형 하모닉 전동 기술은 첨단 로봇 기구에 특히 유용합니다.

핵심 과제: 전동 장치 크기

소형화는 수술 로봇 전동 시스템에서 가장 큰 엔지니어링 과제 중 하나입니다.

일반 산업용 로봇은 비교적 큰 감속기, 모터, 베어링, 엔코더 및 브레이크를 설치할 수 있는 충분한 공간을 가질 수 있습니다.

수술 기구는 근본적으로 다릅니다.

특히 기구의 원위단 근처에서는 기계적 공간이 극도로 제한될 수 있습니다.

사용 가능한 직경이 수 밀리미터 또는 약 센티미터 수준에 가까워지면 모든 부품이 패키징 문제의 일부가 됩니다.

감속기는 모터, 베어링, 엔코더, 구조 부품, 배선 및 기타 메커니즘과 공간을 경쟁해야 합니다.

이로 인해 어려운 엔지니어링 균형이 필요합니다.

더 작은 치수가 필요한 전동 성능을 희생해서는 안 됩니다.

이는 초소형 하모닉 드라이브 기술이 특히 도전적인 영역 중 하나입니다.

하모닉 기어박스의 소형화가 표준 감속기를 단순히 축소하는 것이 아닌 이유는 무엇일까요？

일반적인 오해는 대형 하모닉 감속기의 치수를 줄이는 것만으로 초소형 하모닉 기어박스를 만들 수 있다는 것입니다.

실제로 소형화는 서로 다른 제조 및 엔지니어링 과제를 야기합니다.

핵심 부품의 크기가 감소할수록 제조 공차는 전체 부품 치수에 비해 점점 더 중요해집니다.

플렉스스플라인, 서큘러 스플라인, 웨이브 제너레이터, 베어링 인터페이스 및 기타 정밀 부품은 매우 작은 기계적 공간 내에서 요구되는 기하학적 관계를 유지해야 합니다.

동시에 더 작은 구조는 반복 하중을 견디고 안정적인 맞물림 특성을 유지해야 합니다.

이는 초소형 하모닉 감속기 개발에 기하학적 축소 이상의 노력이 필요함을 의미합니다.

구조, 소재, 제조 공정, 조립 공차 및 성능 검증에 대한 전용 최적화가 필요합니다.

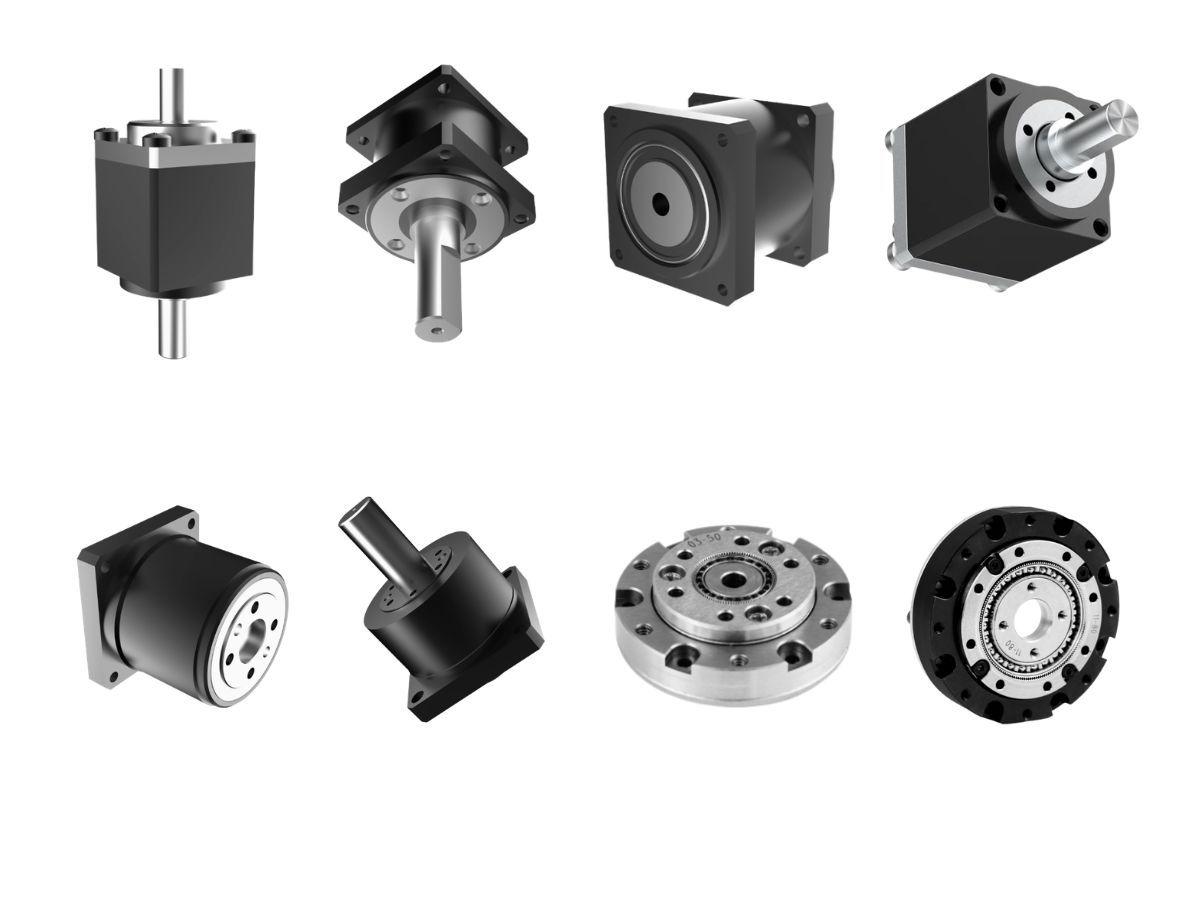

HONPINE CSF-Mini: 컴팩트 로봇 시스템을 위한 초소형 하모닉 전동

HONPINE의 CSF-mini 초소형 하모닉 감속기 시리즈는 설치 공간이 핵심 제약 조건인 컴팩트 정밀 전동 응용 분야를 위해 개발되었습니다.

CSF-mini 제품군은 기존의 대형 하모닉 기어박스를 사용하지 않고 더 작은 로봇 메커니즘에 하모닉 감속을 통합하려는 엔지니어를 위한 솔루션을 제공합니다.

요구되는 시스템 아키텍처에 따라 초소형 하모닉 감속기는 모터, 엔코더, 베어링 및 제어 시스템과 결합하여 컴팩트한 정밀 관절을 구성할 수 있습니다.

이 아키텍처는 초소형 로봇 관절, 로봇 기구, 광학 메커니즘, 정밀 위치 결정 시스템 및 전동 부피가 전체 장비 설계에 직접 영향을 미치는 기타 응용 분야에 적합합니다.

의료 및 수술 로봇의 경우, 구체적인 통합 방식은 전체 기구 아키텍처와 적용 가능한 시스템 요구사항에 따라 평가되어야 합니다.

초소형 로봇 관절용 CSF-Mini

초소형 로봇 관절에는 동시에 달성하기 어려울 수 있는 특성들의 조합이 필요합니다.

관절은 사용 가능한 기계적 공간 안에 들어갈 만큼 작아야 하며, 동시에 충분한 출력 토크와 정밀한 양방향 움직임을 제공해야 합니다.

초소형 하모닉 기어박스는 컴팩트 모터와 로봇 관절 사이의 감속 단계 역할을 할 수 있습니다.

그 결과로 형성된 아키텍처는 설계자가 다음 요소의 균형을 맞춰야 하는 응용 분야에 사용될 수 있습니다.

• 제한된 설치 공간

• 높은 감속비

• 낮은 백래시

• 정밀한 각도 위치 결정

• 컴팩트한 기계적 통합

• 반복적인 양방향 움직임

• 높은 토크 밀도

이러한 요구사항은 수술 로봇뿐만 아니라 초소형 매니퓰레이터, 유연 로봇, 검사 메커니즘, 광학 시스템 및 특수 로봇 관절에도 관련됩니다.

내시경 및 유연 로봇 시스템을 위한 초소형 하모닉 드라이브

유연 내시경 로봇은 또 다른 수준의 기계적 복잡성을 제공합니다.

기구는 원위단에서 여러 자유도를 제어하면서 제한된 경로를 통과해야 합니다.

기존의 긴 전동 메커니즘은 마찰, 탄성, 히스테리시스 및 배선 경로의 복잡성을 유발할 수 있습니다.

원위 관절 근처에 통합된 초소형 하모닉 드라이브는 근본적으로 다른 설계 접근 방식을 제공합니다.

상대적으로 먼 액추에이터의 모든 움직임을 긴 유연 메커니즘을 통해 전달하는 대신, 감속 메커니즘을 관절 가까이에 배치할 수 있습니다.

이는 기계식 전동 경로를 단순화하고 원위 메커니즘의 제어성을 잠재적으로 향상시킬 수 있습니다.

그러나 이러한 통합을 위해서는 가용 공간, 열 특성, 멸균 요구사항, 씰링, 소재, 윤활, 조립 및 전체 의료기기 아키텍처를 신중하게 고려해야 합니다.

이러한 요구사항은 감속기를 외형 치수만으로 선택하는 것이 아니라 시스템 수준에서 평가해야 합니다.

전동 장치가 작아질수록 정밀도는 더욱 중요해집니다

소형화는 제조 정밀도의 중요성을 높입니다.

감속기가 작아지면 작은 치수 편차조차 부품 형상에서 상당한 비율을 차지할 수 있습니다.

이러한 이유로 초소형 하모닉 드라이브의 성능은 핵심 부품의 정밀도와 이들의 조립 관계에 크게 좌우됩니다.

HONPINE은 플렉스스플라인, 서큘러 스플라인 및 웨이브 제너레이터를 포함한 핵심 전동 부품의 제조 일관성에 중점을 둡니다.

초소형 응용 분야의 목표는 단순히 더 작은 기어박스를 제조하는 것이 아닙니다.

목표는 훨씬 더 작은 기계적 공간 내에서 안정적인 전동 특성을 유지하는 것입니다.

초소형 로봇 전동에서의 낮은 백래시

초소형 기어박스를 정밀 로봇 위치 결정에 사용할 경우 백래시가 특히 중요해집니다.

수술 로봇 메커니즘에서 전동 단계의 작은 각도 오차는 원위 기구의 최종 위치에 영향을 줄 수 있습니다.

기구에 여러 관절이 포함되거나 직렬 메커니즘을 통해 오차가 누적되면 그 영향은 더욱 커집니다.

저백래시 초소형 하모닉 드라이브는 감속 단계 내의 기계적 유격을 줄이고 모터 회전과 출력 움직임 간에 보다 예측 가능한 관계를 제공하는 데 도움이 될 수 있습니다.

그러나 실제 시스템 정확도는 감속기 이상의 요소에 좌우됩니다.

엔코더 분해능, 베어링 유격, 구조 변형, 모터 제어, 조립 공차 및 기계적 아키텍처는 모두 최종 위치 결정 성능에 기여합니다.

따라서 초소형 하모닉 기어박스는 전체 모션 제어 시스템의 일부로 평가되어야 합니다.

크기는 초소형 하모닉 드라이브 선택의 한 부분일 뿐입니다

고도로 컴팩트한 로봇 메커니즘에서 가능한 한 가장 작은 감속기를 선택하는 것이 반드시 최선의 솔루션은 아닙니다.

감속기는 전체 작동 요구사항에 따라 평가되어야 합니다.

중요한 고려 사항에는 출력 토크, 감속비, 회전 속도, 허용 하중, 백래시, 비틀림 강성, 작동 주기, 설치 치수, 샤프트 구성, 베어링 배치, 엔코더 통합 및 환경 요구사항이 포함됩니다.

수술 로봇의 경우 전동 장치가 기구의 환자 접촉 부분 내부 또는 외부에 배치되는지에 따라 추가적인 시스템 수준 요구사항이 적용될 수도 있습니다.

이 구분은 매우 중요합니다.

외부 액추에이터용으로 설계된 감속기가 원위 수술 기구에 통합하기에 적합하다고 자동으로 가정해서는 안 됩니다.

최종 선택은 전체 기구 설계 및 적용 가능한 검증 요구사항을 기반으로 이루어져야 합니다.

외부 구동 또는 원위 초소형 하모닉 드라이브?

외부 텐던 구동 아키텍처와 원위 초소형 하모닉 드라이브 중 어떤 것을 선택할지는 로봇 시스템의 우선순위에 따라 달라집니다.

외부 구동 아키텍처는 모터와 감속 메커니즘에 더 많은 설치 공간을 제공하고 기계적 접근을 단순화할 수 있습니다.

원위 초소형 하모닉 드라이브는 더욱 컴팩트하고 직접적인 전동 아키텍처를 제공하여 긴 텐던 전동의 영향을 잠재적으로 줄일 수 있습니다.

어느 아키텍처도 모든 경우에 우수한 것은 아닙니다.

적절한 솔루션은 기구 직경, 자유도 수, 요구 관절 토크, 모션 정확도, 전동 거리, 환경 조건, 멸균 전략 및 전체 시스템 아키텍처에 따라 달라집니다.

이러한 이유로 HONPINE은 감속기 모델을 선택하기 전에 전동 아키텍처를 평가할 것을 권장합니다.

초소형 하모닉 드라이브가 수술 로봇의 미래와 관련된 이유는 무엇일까요？

수술 로봇 시스템이 계속해서 더 작고 더 정교해짐에 따라 전동 기술도 이에 맞춰 발전해야 합니다.

미래의 로봇 기구는 더 작은 기계적 공간 내에서 더 많은 자유도를 요구할 수 있습니다.

이로 인해 점점 더 컴팩트한 모터, 엔코더, 베어링, 전동 장치 및 통합 제어 시스템에 대한 수요가 발생합니다.

초소형 하모닉 드라이브는 제한된 공간 내에서 고감속비 정밀 전동을 구현하기 위한 하나의 잠재적 솔루션을 제공합니다.

이 기술은 로봇 메커니즘에 컴팩트한 치수, 정밀한 각도 움직임 및 낮은 기계적 백래시가 요구되는 분야에서 특히 관련성이 높습니다.

HONPINE에게 초소형 하모닉 전동은 하나의 특정 의료 로봇 아키텍처에만 국한되지 않습니다.

동일한 엔지니어링 원칙은 초소형 로봇 관절, 광학 위치 결정 시스템, 정밀 기기, 컴팩트 매니퓰레이터 및 기타 공간 제약 메커니즘에도 적용될 수 있습니다.

초소형 하모닉 드라이브 솔루션으로 HONPINE을 선택해야 하는 이유는 무엇입니까?

HONPINE은 크기, 정확도, 전동 성능 및 통합 요구사항을 함께 고려해야 하는 정밀 모션 시스템용 하모닉 감속기 제품을 개발합니다.

CSF-mini 시리즈는 컴팩트 로봇 및 정밀 메커니즘을 개발하는 엔지니어에게 초소형 하모닉 기어박스 옵션을 제공합니다.

HONPINE은 목표 응용 분야에 따라 감속기 크기, 감속비, 출력 요구사항, 설치 구성 및 통합 요구사항을 평가하는 고객을 지원할 수 있습니다.

첨단 로봇 시스템에서 가장 적합한 전동 솔루션이 항상 가장 작은 가용 기어박스인 것은 아닙니다.

기계적 아키텍처에 적합하고 필요한 작동 조건을 지원하면서 요구되는 전동 성능을 제공하는 기어박스입니다.

이러한 시스템 수준 접근 방식은 초소형 로봇 관절과 고도로 제한된 메커니즘을 개발할 때 특히 중요합니다.

결론

최소 침습 수술 로봇은 초소형 정밀 전동에 가장 까다로운 응용 분야 중 하나입니다.

시스템이 텐던 전동 방식의 외부 액추에이터를 사용하든 초소형 감속기를 원위 로봇 관절에 직접 통합하든, 전동 아키텍처는 크기, 정밀도, 기계적 응답 및 신뢰성에 대한 엄격한 제약 조건을 충족해야 합니다.

초소형 하모닉 드라이브는 컴팩트하고 높은 감속비 및 낮은 백래시의 기어박스가 필요한 경우 매력적인 전동 솔루션을 제공할 수 있습니다.

HONPINE의 CSF-mini 시리즈는 초소형 정밀 모션 시스템의 요구사항을 충족하도록 설계되었으며, 로봇 관절, 정밀 기기, 광학 메커니즘 및 기타 공간 제약 응용 분야를 위한 컴팩트한 미니 하모닉 기어박스 옵션을 제공합니다.

차세대 최소 침습 로봇과 초소형 로봇 시스템에서 과제는 더 이상 단순히 높은 전동 정밀도를 달성하는 것이 아닙니다.

과제는 극히 제한된 기계적 공간 내에서 그 정밀도를 구현하는 것입니다.

이러한 점에서 초소형 하모닉 전동 기술은 점점 더 중요해지고 있습니다.
