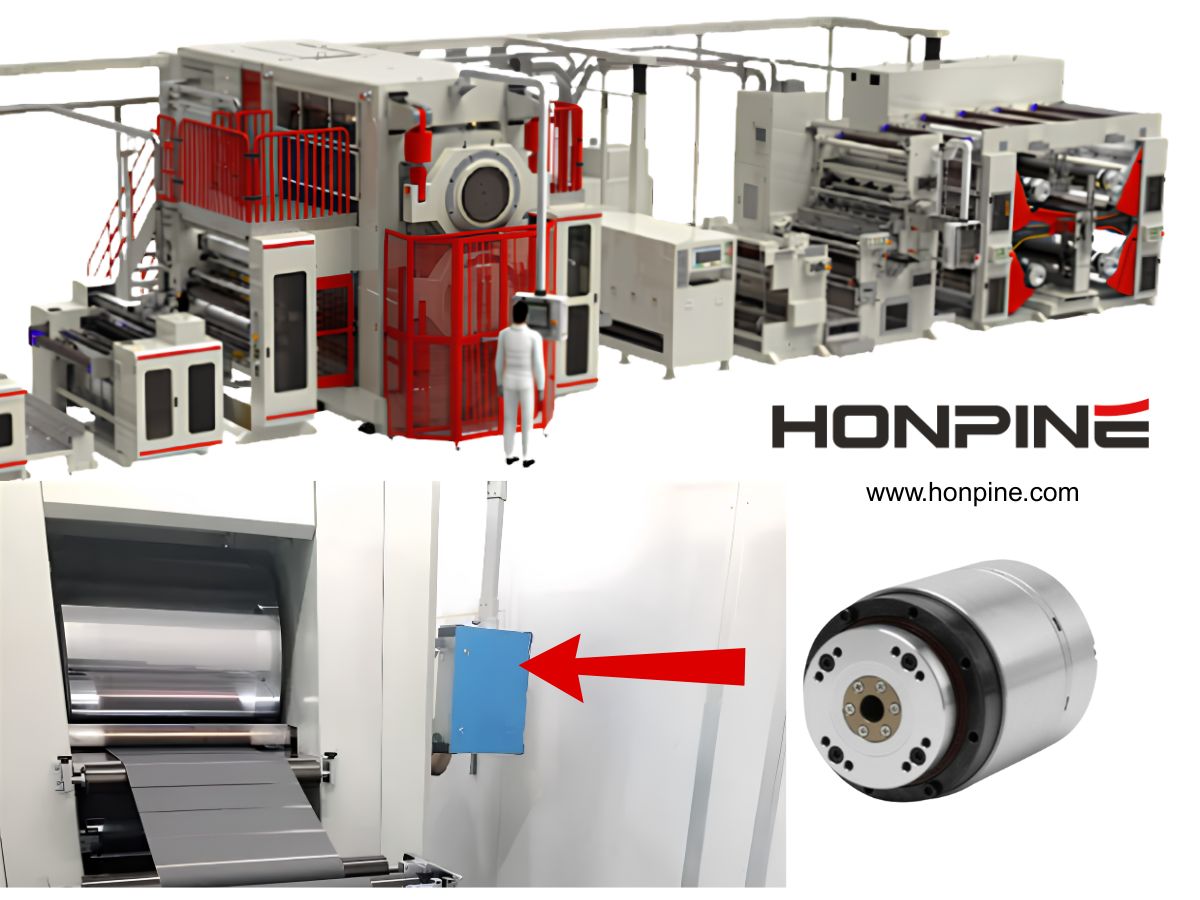

리튬 배터리 롤 프레스 장비용 하모닉 로터리 액추에이터

리튬 배터리 제조 공정 및 장비는 빠른 기술 업그레이드를 거치고 있습니다. 배터리 생산 장비는 단독 장비에서 롤 프레싱 및 슬리팅 일체형 장비, 다이 커팅 및 슬리팅 일체형 장비, 레이저 커팅 및 와인딩 일체형 장비, 커팅 및 적층 일체형 장비와 같은 고집적 시스템으로 점차 발전하고 있습니다.

제조 장비의 통합은 중요한 발전 추세가 되었습니다. 이는 생산 사이클 타임, 재료 활용 효율 및 제품 일관성을 향상시키는 동시에 공정 중단, 인건비, 설치 공간 요구 사항 및 환경 제어 비용을 줄이는 데 도움이 됩니다.

신에너지 리튬 배터리 롤 프레스 장비의 산업 배경

리튬 배터리 제조의 전공정은 배터리 성능을 결정하는 데 중요한 역할을 합니다.

혼합 및 코팅 공정의 중요성

혼합 공정은 원재료 분포의 균일성과 일관성을 결정하며, 다음을 포함한 배터리 전기화학 성능의 기반을 제공합니다:

• 사이클 수명

• 율 특성

• 에너지 밀도

• 내부 저항

전극 코팅의 균일성은 배터리 일관성과 용량 저하 성능에 직접적인 영향을 미칩니다.

배터리 제조에서 롤 프레싱 공정의 역할

롤 프레싱 공정은 주로 전극 재료의 압밀도와 계면 안정성을 향상시켜 배터리 성능 일관성을 높이는 데 사용됩니다.

리튬 배터리 롤 프레스 장비에서 정밀도가 중요한 이유는 무엇입니까?

롤 프레싱 및 슬리팅 공정 중에는 다음과 같은 다양한 품질 문제가 발생할 수 있습니다:

• 불균일한 전극 두께 분포

• 캠버 변형

• 물결 모양의 가장자리

• 어두운 줄무늬

• 가장자리 말림

• 스트립 파손

• 전극 두께 복원

• 규격에 맞지 않는 가장자리 치수

고정밀 모션 제어 요구 사항

안정적인 전극 가공 품질을 보장하기 위해 리튬 배터리 롤 프레스 장비에는 다음과 같은 첨단 정밀 제어 기술이 필요합니다:

• 프레싱 후 슬리팅 폭 정밀도 제어

• 압력 폐루프 제어

• 위치 폐루프 제어

• 자동 롤 절단 및 롤 교체 제어

• 고정밀 장력 제어

또한 생산 안정성과 제품 일관성을 향상시키기 위해 비전 보정 시스템과 AI 기반 광학·기계·전기 제어 기술이 점점 더 많이 적용되고 있습니다.

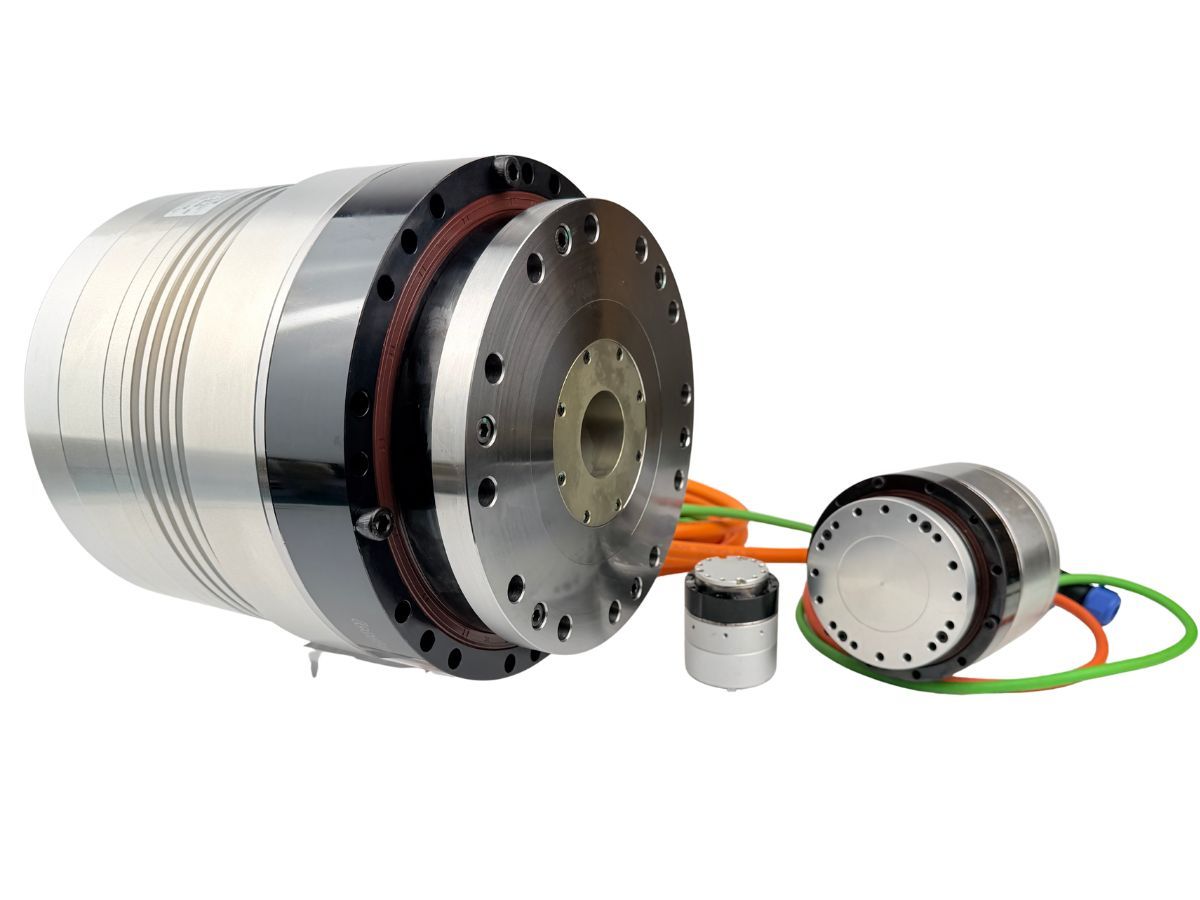

하모닉 로터리 액추에이터가 리튬 배터리 롤 프레스 장비에 적합한 이유는 무엇입니까?

하모닉 로터리 액추에이터는 정밀도, 강성, 응답 속도, 컴팩트한 구조 및 토크 밀도 측면에서 장점을 제공하므로 고성능 리튬 배터리 롤 프레스 장비에 적합합니다.

리튬 배터리 장비에서 하모닉 로터리 액추에이터의 주요 장점

1. 정확한 전극 롤 프레싱을 위한 초고정밀

거의 제로에 가까운 백래시 및 높은 위치 결정 정밀도

하모닉 감속기 는 거의 제로에 가까운 백래시(1 arcmin 미만)와 매우 높은 각도 전달 정밀도(≤5 arcsec)를 갖추고 있습니다.

서보 모터와 결합하면 하모닉 로터리 액추에이터는 정밀한 폐루프 모션 제어를 구현하여 정확한 롤러 위치 결정을 보장하고 다음 사항을 유지하는 데 도움이 됩니다:

• 전극 두께 균일성

• 일관된 압밀 밀도

• 안정적인 프레싱 성능

정밀한 롤러 갭 조정을 위한 높은 반복 정밀도

반복 정밀도는 최대 ±0.05 mm이며, 하모닉 로터리 액추에이터는 롤러 갭 조정을 정밀하게 제어하고 다양한 전극 두께 요구 사항에 대한 미세 조정을 지원할 수 있습니다.

2. 충격 및 비틀림 변형에 대한 강한 저항성을 갖춘 높은 강성

안정적인 작동을 위한 높은 비틀림 강성

하모닉 기어 맞물림 시 약 30%의 기어 치형이 동시에 접촉하여 높은 비틀림 강성을 제공합니다.

이를 통해 전달 시스템은 다음을 견딜 수 있습니다:

• 롤러 기동 및 정지 시의 충격 하중

• 하중 변동

• 롤러 전환 충격

높은 강성은 전달 장치의 변형을 방지하고 장비 안정성을 향상시키는 데 도움이 됩니다.

저진동 및 저소음 작동

하모닉 전동은 저진동 및 저작동 소음으로 부드러운 움직임을 제공하여 롤 프레스 안정성을 유지하고 전극 표면 품질에 미칠 수 있는 영향을 줄이는 데 도움이 됩니다.

3. 고속 배터리 생산을 위한 높은 동적 응답

빠른 가속 및 감속 성능

하모닉 로터리 액추에이터는 컴팩트한 구조와 낮은 회전 관성을 갖추어 서보 명령에 신속하게 응답할 수 있습니다.

다음을 지원합니다:

• 고속 기동 및 정지

• 빠른 가속 및 감속

• 1000 rad/s²를 초과하는 가속도

따라서 연속 생산 속도 5–60 m/min 및 빈번한 기동·정지 조건에서 작동하는 리튬 배터리 롤 프레스 장비에 적합합니다.

4. 용이한 장비 통합을 위한 컴팩트한 구조

모터, 감속기, 엔코더 및 드라이버 일체형 설계

하모닉 로터리 액추에이터는 다음을 통합합니다:

• 모터

• 감속기

• 엔코더

• 드라이버

를 컴팩트한 유닛에 통합합니다.

기존의 다음과 비교하여:

모터 + 기어박스 + 커플링

구조와 비교할 때, 일체형 설계는 설치 공간을 크게 줄이고 기계적 통합을 단순화합니다.

조립 및 유지보수 요구 사항 감소

일체형 구조는 복잡한 커플링 설치 및 정렬 공정을 없애 다음 사항을 줄입니다:

• 조립 난이도

• 설치 오류

• 진동 및 소음 문제

• 유지보수 요구 사항

5. 중부하 롤 프레스 적용을 위한 높은 토크 밀도

컴팩트한 크기에서의 높은 토크 출력

하모닉 감속기는 컴팩트한 크기와 낮은 중량을 유지하면서 높은 출력 토크를 제공할 수 있습니다.

높은 토크 밀도는 하모닉 로터리 액추에이터가 다음을 포함한 리튬 배터리 롤 프레스 장비의 요구 사항을 충족할 수 있도록 합니다:

• 높은 토크 출력

• 저속 작동

• 컴팩트한 설치 공간

이를 통해 장비 제조업체는 제한된 기계 공간 내에서 효율적인 전극 압밀을 실현할 수 있습니다.

결론: 하모닉 로터리 액추에이터로 구현하는 고정밀 리튬 배터리 제조

다음과 같은 종합적인 장점을 바탕으로:

• 높은 정밀도

• 높은 강성

• 빠른 응답

• 컴팩트한 크기

• 높은 토크 밀도

하모닉 로터리 액추에이터는 높은 정확도, 안정성 및 생산 효율이 요구되는 리튬 배터리 롤 프레스 장비에 이상적인 모션 전달 솔루션을 제공합니다.

하모닉 로터리 액추에이터는 롤러 위치 결정 정밀도, 모션 안정성 및 장비 통합성을 향상시켜 리튬 배터리 제조 장비가 더욱 일관된 전극 가공과 더 높은 품질의 배터리 생산을 달성하도록 지원합니다.
