병상용 물리치료 로봇에 힘 제어 조인트 모듈이 필요한 이유

치료 로봇은 로봇 팔을 판매하는 것이 아니라 인체에 가해지는 힘을 제공합니다. 압력, 리듬, 깊이가 처방이며, 위치 제어로는 이를 구현할 수 없습니다. 연부 조직은 유연하고 시간에 따라 변하기 때문에 동일한 위치 명령을 내려도 근육과 뼈에서 발생하는 접촉력은 몇 배씩 달라집니다.힘 제어 하모닉 조인트 모듈은 접촉력을 폐루프 제어 변수로 바꿉니다. 이는 치료 용량의 반복성, 안전한 인체 접촉, 치료사 기술의 전수 가능성을 확보하는 유일한 방법입니다. 이 글에서는 치료 침대 옆 로봇의 현장 사진 한 장을 바탕으로 구성을 파악하고, 힘 제어가 필수적인 다섯 가지 이유를 제시하며, HONPINE의 TCHL과 HAG 선택 기준을 항목별로 정리하고, 프레임 크기를 결정하는 토크 센서 분해능 예산을 설명합니다.

1. 장비 읽기: 어떤 종류의 로봇인가?

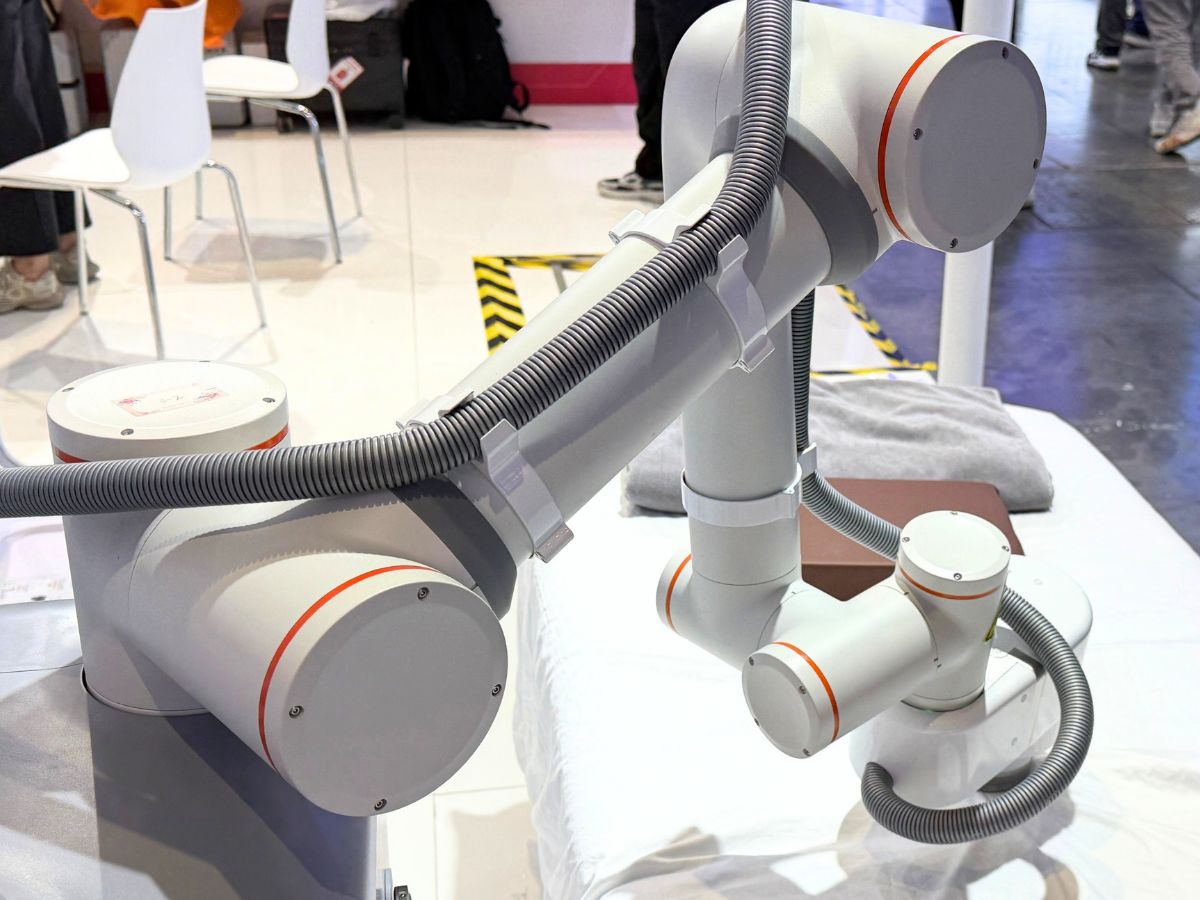

현장 사진만으로도 선정에 중요한 정보 대부분을 파악할 수 있습니다. 이 장비는 치료 침대 위에서 작동하는 6~7자유도의 수직 다관절 암이며, 대구경 일체형 조인트 모듈로 구성되어 있습니다. 여기에는 고속 동작이 필요하지 않습니다. 저속, 지속적인 접촉, 장시간 세션이 작업 조건입니다. 사진에서 확인되는 여러 조인트를 가로지르는 외부 주름형 전선관은 실제 통합상의 문제점이며, 대구경 중공축이 필요한 이유이기도 합니다. 아래의 모든 판독값은 방법을 설명하기 위한 시각적 추정치이며 해당 장비의 실제 설계 사양이 아닙니다.

2. 치료 로봇에서 힘 제어가 반드시 필요한 다섯 가지 이유

2.1 강성의 역설: 위치 제어는 변형 가능한 조직에 가해지는 힘을 제어하지 못한다

위치 제어는 단단하고 변형되지 않는 환경을 전제로 합니다. 사람의 연부 조직은 그 반대입니다. 강성이 낮고, 비선형적이며, 시간에 따라 변합니다. 같은 위치 명령도 두꺼운 근육과 뼈가 돌출된 부위에 닿으면 접촉력이 몇 배 차이 날 수 있으며, 호흡과 환자의 이완 정도에 따라서도 위치가 같아도 힘이 달라집니다. 위치 제어에서 접촉력은 위치 오차 × 환경 강성 × 암의 등가 강성으로 결정되지만, 이 세 항목 중 어느 것도 기계가 제어하지 않습니다.

힘 제어는 제어 변수를 위치에서 힘으로 바꾸어 접촉력을 폐루프 제어량으로 만듭니다. 인체에 가해지는 힘을 책임 있게 관리할 수 있는 제어 아키텍처는 이것뿐입니다.

2.2 치료 용량 관리: 힘은 처방이며 반복 가능해야 한다

수기 치료의 임상 매개변수는 힘(또는 압력), 빈도, 지속 시간, 깊이입니다. 치료 로봇의 상용화 가치는 표준화된 힘과 반복 가능한 치료에 있습니다. 동일한 처방은 첫 번째 세션과 열 번째 세션에서, 어느 치료사가 시행하든 어느 병원에서 시행하든 같은 느낌을 제공해야 합니다. 힘 제어 루프가 없으면 ‘용량’은 소프트웨어에 기록된 숫자일 뿐 물리적으로 구현된 값이 아닙니다.

2.3 인체 접촉 안전: 충돌 감지와 안전 정지는 최소한의 안전 요건이다

환자는 예고 없이 움직이거나 기침하거나 몸을 뒤집을 수 있습니다. 토크 센싱 조인트는 조인트 토크 잔차 모니터링을 통해 암 전체의 충돌을 감지하며, STO(안전 토크 차단)와 함께 비정상 접촉을 안전 토크 차단 정지로 전환합니다. 이는 사람과 접촉하는 모든 상황에 진입하기 위한 안전 기반입니다. ISO 10218과 ISO/TS 15066은 협동 로봇 관련 기준을 제공하며, 의료기기로 분류되는 장치는 IEC 60601 및 ISO 14971에 따른 위험 관리 절차를 거쳐야 합니다. 인증 여부에 대한 판단은 이 글이 아니라 지정 인증기관의 권한입니다.

2.4 핸드 가이드 티칭: 치료사의 손기술을 전수할 수 있어야 한다

현재 치료 기술은 숙련된 치료사의 손에 축적되어 있으므로 제품 구현 방식은 분명합니다. 치료사가 암을 동작 경로에 따라 안내하고, 장비가 궤적과 힘을 기록한 뒤 재생합니다. 핸드 가이드에는 조인트가 무력 또는 컴플라이언스 모드로 작동해야 하며, 이는 토크 폐루프 제어의 직접적인 적용입니다. 힘 제어가 없으면 암은 움직이지 않거나 아주 약하게 밀어도 충돌합니다.

2.5 보정 및 장비 간 일관성

하모닉 조인트에는 마찰과 히스테리시스가 있으며, 암의 자세가 바뀔 때마다 중력 토크도 달라집니다. 측정된 조인트 토크는 중력 및 마찰 피드포워드 보정의 데이터 원천입니다. 보정이 부정확하면 기계적 요인이 툴 끝단의 힘 정확도를 떨어뜨립니다. 또한 각 모듈과 함께 제공되는 강성 및 히스테리시스 곡선의 교정 기록은 한 배치 안에서 “모든 로봇이 같은 느낌을 제공한다”는 것을 유지하는 데 필요합니다.

3. 양자택일이 아닌 두 계층: 조인트 토크 센싱과 엔드 이펙터 힘 센싱

가장 흔한 사양 오류는 조인트 토크 센싱과 손목 힘/토크 센서를 서로 대체 가능한 것으로 취급하는 것입니다. 두 센서는 역할이 다른 두 계층이며, 치료 로봇에는 둘 다 필요합니다. 조인트 계층은 접촉력이 아니라 조인트 토크를 측정합니다. 링크 길이와 자세를 반영해 환산해야 하며, 중력·관성·하모닉 마찰의 영향을 받습니다. 따라서 이를 곧바로 “마사지 힘”으로 읽으면 실제 오차가 발생합니다. 엔드 이펙터 계층은 손목 바깥쪽의 접촉만 감지하므로 암과 신체의 충돌을 감지할 수 없고, 조인트 안전이나 보정에도 사용할 수 없습니다.

4. TCHL과 HAG 비교: 치료 로봇을 위한 항목별 평가

HONPINE의 TCHL과 HAG는 세대가 다른 제품이 아니라 하나의 플랫폼에서 제공되는 두 가지 제품 사양입니다. TCHL은 해외 유통 채널을 위한 경량·컴팩트 시리즈이며, HAG는 기능 안전을 통합한 고집적 시리즈입니다. 두 제품 모두 토크 센서를 옵션으로 제공하며, 이 차이에서 선택의 결론이 갈립니다.

4.1 HAG가 확실히 우위인 항목

4.1.1 고객에게 제시할 수 있는 공개 토크 센서 사양

힘 제어 제품은 한 가지 질문에 서면으로 답할 수 있어야 합니다. 분해능이 얼마인가? HAG는 프레임별 측정 범위와 풀스케일 대비 0.5%의 비선형성을 공개하므로 분해능을 제시하고, 교정하며, 근거를 들어 설명할 수 있습니다. TCHL은 ‘옵션’이라고만 표기합니다. 제품 가치의 핵심이 힘 제어인 만큼 센서 사양이 명시되지 않은 것은 중대한 결함입니다.

4.1.2 기능 안전 기반으로 통합된 STO

사람과 직접 접촉하는 장비에는 소프트웨어에 의존하지 않는 안전 기반이 필요합니다. HAG는 프레임 17부터 STO를 통합하여 충돌 감지를 안전 토크 차단으로 이어지게 합니다. 도입을 확정하기 전에 프레임별 안전 수준과 인증 상태를 서면으로 확인하십시오.

4.1.3 환자 위치 복원을 위한 멀티턴 앱솔루트 엔코더

임상 세션 중 비상 정지나 전원 손실이 발생하더라도 환자는 여전히 침대에 누워 있습니다. 싱글턴 앱솔루트 엔코더는 사람의 팔 아래에 환자가 있는 상태에서 원점 복귀 절차를 요구하지만, HAG의 12비트 멀티턴 엔코더는 이 단계를 완전히 없앱니다.

4.2 TCHL이 여전히 적합한 경우

질량이 핵심 제약 조건인 웨어러블 또는 공중 구조물, 작업자가 휴대하는 이동식 장치와 호스트 컨트롤러가 CAN FD를 사용하는 경우에는 TCHL이 더 적합합니다. 고정식 또는 바퀴형 베이스를 사용하는 침대 옆 치료 로봇에서는 무게가 핵심 제약 조건이 아니므로 TCHL의 주요 장점이 적용되지 않습니다.

5. 프레임 선정과 힘 제어 분해능 예산

5.1 공개된 HAG 센서 범위 및 분해능

비선형성이 풀스케일 기준으로 제시되므로 분해능은 측정 범위 × 풀스케일의 0.5%입니다. 이에 따른 실무 원칙은 간단합니다. 작동 토크에 가까운 측정 범위를 선택하십시오. 범위를 지나치게 크게 잡으면 분해능이 낮아집니다. 500 N.m 센서의 분해능은 2.5 N.m로, 25 N.m 센서보다 20배 거칩니다.

5.1.1 계산 예시: 툴 끝단 힘에서 조인트 토크까지

수기 치료의 법선력이 10~50 N이고 손목 모멘트 암이 약 0.10~0.20 m라면, 손목 토크 신호는 1~10 N.m가 됩니다. 위 표를 기준으로 HAG-17의 분해능은 0.375 N.m이며, 툴 끝단 힘으로는 약 2~4 N입니다. 5 N 단위로 처방을 나누는 데 사용할 수 있지만 여유가 크지는 않습니다. 또한 조인트 측정값에는 중력, 관성, 하모닉 마찰 및 히스테리시스의 영향이 더해집니다.

5.2 명시해야 할 한계: 조인트 센싱만으로는 치료 용량 폐루프를 구현할 수 없다

조인트 레벨 토크 센서만으로는 치료 용량의 폐루프를 구성할 수 없습니다. 올바른 아키텍처는 두 계층으로 이루어집니다. 조인트 토크 센싱은 안전, 충돌 감지, 보정을 담당하고, 엔드 이펙터 힘 센싱은 치료 용량을 담당합니다. 이를 명확히 밝히는 것이 신뢰할 수 있는 사양과 마케팅 주장을 구분하며, 부품 명세서에 손목 F/T 센서를 포함해야 하는 이유이기도 합니다.

6. HAG를 올바르게 도입하기: 발주 및 검증 체크리스트

6.1 발주 전

1. 프레임별 STO. 모델 코드 HAG-XX T-XXX-DC1-02-B-E에서 해당 프레임에 실제로 STO가 적용되는지 확인하고, 안전 수준(SIL/PL)과 인증 상태를 요청하십시오. HONPINE 문서에는 STO에 관한 상충된 내용(HAU-14 ‘미포함’ 대 HAG-14 ‘통합’)이 있으므로 서면으로 확인해야 합니다.

2.공개 사양의 측정 구성. HAG는 T(센서 포함) 및 N(미포함) 구성으로 공급되지만, 카탈로그에는 하나의 매개변수 표만 있습니다. 정격 토크와 피크 토크를 토크 센서 유무 중 어떤 구성에서 측정했는지 서면으로 확인하십시오.

3.센서의 동적 특성. 대역폭, 히스테리시스, 열 드리프트를 확인하십시오. 치료는 장시간 연속으로 진행되므로 드리프트에 따라 30분 후의 측정값이 1분 후와 같은지가 결정되고, 대역폭은 달성 가능한 컴플라이언스 루프의 한계를 정합니다.

4.토크 측정값의 버스 전송 방식과 전송 빈도. 힘 제어 루프가 드라이브 내부에서 실행되는지 호스트에서 실행되는지 결정하십시오. 1 kHz 미만의 제어에서는 센서 보고율이 제어 주기와 맞아야 하므로 EtherCAT 버전을 권장합니다.

6.2 출하 전

5. 공장 교정 기록. 모듈별 강성, 히스테리시스, 제로 드리프트 교정 보고서를 요구하고, 컨트롤러가 보정에 필요한 해당 매개변수를 읽을 수 있는지 확인하십시오. 이는 대량 공급 제품 간에 “모든 기계가 같은 느낌을 제공한다”는 것을 유지하기 위한 수단입니다.

6.벤치 검증 항목. 실온 및 예열 후의 툴 끝단 힘 계단 응답과 정상 상태 정확도, STO와 연계한 충돌 감지 임계값 및 응답 시간, 핸드 가이드 조작감, 100만 사이클 후 정확도 저하를 확인하십시오.

7.규정 준수 절차. 장치가 의료기기 규정의 적용을 받는 경우 IEC 60601 및 ISO 14971에 따른 위험 관리를 수행하십시오. 이 글은 인증의 근거가 아니며, 전문 인증기관의 판단이 우선합니다.

7. 한 페이지 요약

힘 제어가 필요한 이유. 치료 로봇은 인체에 힘을 가하며, 인체는 변형되는 접촉 대상이므로 위치 제어로는 힘을 제어할 수 없습니다. 힘 제어는 고급 옵션이 아니라 필수 전제 조건이며, 치료 용량, 안전, 전수 가능한 기술이 모두 여기에 기반합니다.

TCHL과HAG 중에서는HAG입니다. 이 시나리오의 핵심 요구에 정확히 부합하는 세 가지 장점이 있습니다. 고객에게 제시할 수 있는 힘 사양(공개된 측정 범위 및 0.5% 비선형성), STO 기능 안전 기반, 환자 위치를 복원하는 멀티턴 앱솔루트 엔코더입니다. 침대 옆 장비에서는 TCHL의 경량 장점이 중요하지 않으며, 공개되지 않은 센서 사양은 힘 제어 제품의 중대한 결함입니다.

활용 방법. 손목에는 HAG-17, 팔꿈치에는 HAG-20, 어깨에는 HAG-25를 기본 조합으로 삼고 각 조인트의 작동 토크에 맞춰 범위 여유를 확인하십시오. 두 계층을 적용하십시오. 안전과 컴플라이언스에는 조인트 토크 센싱을, 치료 용량에는 엔드 이펙터 힘 센싱을 사용하고, 발주 승인 전에 6절의 일곱 가지 항목을 완료하십시오.

출처 및 신뢰 수준

면책 조항

· 구성에 관한 판독값(자유도, 조인트 직경, 작업 범위, 토크 등급)은 촬영된 장비의 실제 설계 사양이 아니라 시각적 추정치입니다. 이는 선정 방법을 설명하기 위한 것이며 해당 모델의 기술적 결론으로 제시해서는 안 됩니다.

·제조업체 사양은 여러 내부 불일치가 있는 카탈로그에서 가져왔으며, 이 글은 특정 값을 임의로 선택하지 않습니다. 외부에 확약하기 전에 최신 사양서와 제조업체의 서면 확인을 기준으로 하십시오.

·치료 장치가 의료기기로 분류되는 경우 안전 및 규정 준수(IEC 60601 시리즈, ISO 14971 및 관련 기준)는 전문 인증기관의 책임입니다. 이 글은 인증의 근거가 아닙니다.
