소형 하모닉 드라이브 감속기: 장점, 적용 분야 및 선택 가이드

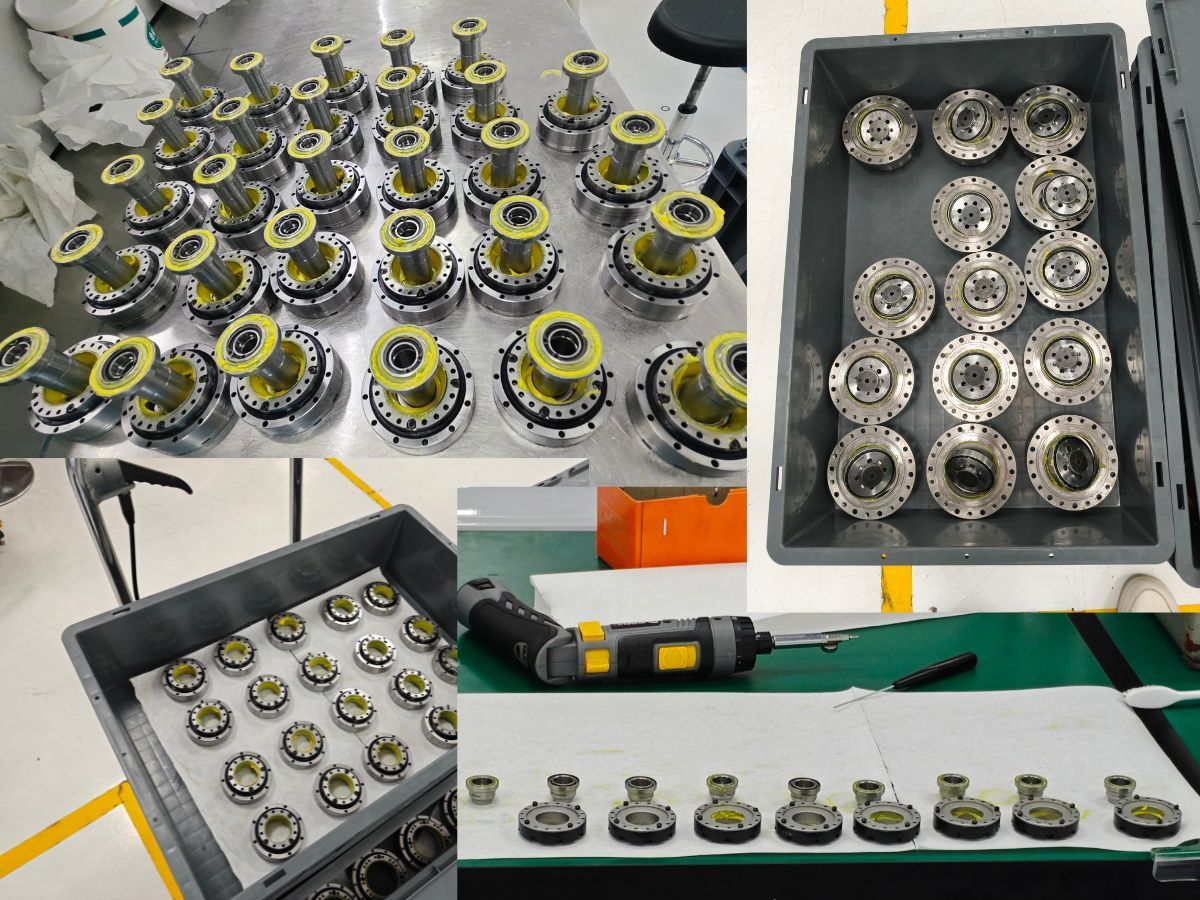

소형 하모닉 드라이브 감속기는 설치 공간, 중량, 감속비, 백래시 및 위치 정밀도를 동시에 고려해야 하는 정밀 모션 시스템을 위해 설계되었습니다.

중장비 로봇 관절 및 산업 기계에 사용되는 대형 하모닉 드라이브 감속기와 비교하여, 소형 하모닉 드라이브 감속기는 제한된 기계적 외형 내에서 높은 전달 성능을 구현하는 데 더 중점을 둡니다. 특히 컴팩트 로봇 관절, 정밀 회전 메커니즘, 반도체 장비, 의료 기기, 광학 시스템 및 경량 자동화 장비에 적합합니다.

그러나 소형 하모닉 드라이브 감속기 선정은 단순히 사용 가능한 가장 작은 모델을 선택하는 문제가 아닙니다. 기어박스가 작아질수록 토크 용량, 비틀림 강성, 열 성능, 허용 속도, 피로 수명 및 하중 조건이 점점 더 중요해집니다.

이 글에서는 소형 하모닉 드라이브 감속기의 실용적 특성, 장점, 한계, 적용 분야 및 선정 고려 사항을 다룹니다.

소형 하모닉 드라이브 감속기의 주요 성능 특성

소형 하모닉 드라이브 감속기의 성능은 외경, 감속비, 정격 토크, 입력 속도, 윤활, 하중 프로파일 및 운전 조건에 따라 달라집니다. 따라서 다음 값은 보편적인 사양이 아니라 일반적인 엔지니어링 참고값으로 간주해야 합니다.

작은 크기에서의 높은 감속비

소형 하모닉 드라이브 감속기의 주요 장점 중 하나는 큰 전달 구조 없이도 높은 감속비를 제공할 수 있다는 점입니다.

소형 하모닉 드라이브 모델은 일반적으로 약 50:1~320:1의 감속비를 제공하며, 일부 제품군은 약 30:1부터 시작합니다.

이를 통해 여러 개의 기존 기어 단을 추가하지 않고도 컴팩트한 모터 및 기어박스 조합으로 비교적 낮은 출력 속도와 높은 출력 토크를 구현할 수 있습니다.

컴팩트 로봇 관절 및 회전 액추에이터에서는 전체 액추에이터의 길이와 직경을 줄이는 데 도움이 될 수 있습니다.

컴팩트 정밀 시스템의 거의 제로에 가까운 백래시

소형 하모닉 드라이브 감속기는 플렉스스플라인과 서큘러 스플라인 사이의 예압 치형 맞물림을 통해 거의 제로에 가까운 백래시를 제공할 수 있습니다.

이는 미세한 기계적 유격도 위치 정밀도, 반복 정밀도 또는 모션 안정성에 영향을 줄 수 있는 적용 분야에서 중요합니다.

그러나 완전한 모션 시스템의 백래시는 하모닉 감속기만으로 결정되지 않습니다.

베어링, 장착 인터페이스, 커플링, 출력 구조 및 기타 기계 부품도 전체 시스템 백래시에 영향을 줄 수 있습니다.

따라서 엔지니어는 컴팩트 정밀 전달 시스템을 평가할 때 백래시, 전달 오차 및 탄성 변형을 구분해야 합니다.

높은 전달 정밀도

소형 하모닉 드라이브 감속기는 제품 설계 및 정밀도 등급에 따라 초각 수준의 전달 정밀도를 달성할 수 있습니다.

표준 전달 오차는 약 60 arcsec일 수 있으며, 고정밀 구성은 설계 및 측정 조건에 따라 약 30 arcsec 또는 10 arcsec 수준의 성능에 도달할 수 있습니다.

컴팩트 회전 메커니즘에서 이러한 소형 크기, 높은 감속비 및 정밀한 전달의 조합은 추가 기계 보정 메커니즘의 필요성을 줄일 수 있습니다.

컴팩트하고 경량인 구조

크기와 중량은 소형 하모닉 드라이브 감속기를 선택하는 주된 이유인 경우가 많습니다.

컴팩트 하모닉 드라이브는 비교적 작은 직경 및 축방향 외형 내에서 높은 감속비를 제공할 수 있습니다. 이는 기어박스를 로봇 관절, 회전 액추에이터, 엔드 이펙터, 광학 메커니즘 또는 기타 공간 제약 장비에 통합해야 할 때 특히 유용합니다.

중공 구성은 케이블, 샤프트, 공압 라인 또는 기타 내부 부품을 위한 추가 공간을 제공할 수 있습니다.

이동형 및 경량 로봇의 경우 기어박스 질량을 줄이면 상위 관절이 감당해야 하는 관성도 줄일 수 있습니다.

토크 및 속도 범위

소형 하모닉 드라이브 감속기는 일반적으로 외경 및 감속비에 따라 수 N·m에서 수십 N·m까지의 토크 범위를 포괄합니다.

일부 미니어처 모델은 비교적 높은 입력 속도를 지원하여 약 8,000 RPM에 도달할 수 있지만, 연속 운전 속도는 일반적으로 하중, 온도, 윤활 및 감속비에 따라 디레이팅이 필요합니다.

따라서 소형 기어박스는 최대 속도만을 기준으로 선정해서는 안 됩니다.

실제 연속 토크, 피크 토크, 평균 속도 및 듀티 사이클을 함께 고려해야 합니다.

효율

하모닉 드라이브 효율은 감속비, 하중, 입력 속도, 윤활 및 운전 온도에 따라 달라집니다.

적절한 정격 운전 조건에서 효율은 일반적으로 80–90% 범위일 수 있습니다.

경하중, 매우 높은 감속비 또는 높은 입력 속도에서는 효율이 저하될 수 있습니다.

열 용량이 제한된 소형 액추에이터의 경우, 더 작은 하우징은 방열 표면적이 적으므로 발열이 중요한 설계 요인이 될 수 있습니다.

소형 하모닉 드라이브 감속기의 장점

다단 기어 없이 높은 감속비

소형 하모닉 드라이브는 단일 전달 단에서 높은 감속비를 제공할 수 있습니다.

이는 충분한 출력 토크를 제공하면서도 모터와 전달 장치를 제한된 공간에 수용해야 할 때 유용합니다.

다단 유성기어 구성과 비교하면 단일 단 하모닉 드라이브는 전달 구조를 단순화하고 기어 단 수를 줄일 수 있습니다.

컴팩트 정밀 모션을 위한 낮은 백래시

거의 제로에 가까운 백래시는 소형 정밀 메커니즘에서 특히 가치가 있습니다.

예를 들어 컴팩트 로봇 관절에서는 기어박스 출력부의 기계적 유격이 관절 위치 결정 및 반복 정밀도에 직접적인 영향을 줄 수 있습니다.

따라서 소형 하모닉 드라이브는 정밀 회전 모션을 위한 컴팩트한 치수와 저백래시 전달의 실용적인 조합을 제공합니다.

낮은 질량과 높은 토크 밀도

경량 로봇 관절 및 컴팩트 회전 액추에이터와 같은 적용 분야에서는 기어박스 중량이 전체 시스템에 직접적인 영향을 미칠 수 있습니다.

더 작은 하모닉 드라이브는 비교적 높은 감속비와 유용한 출력 토크를 유지하면서 액추에이터 질량을 줄일 수 있습니다.

따라서 컴팩트 하모닉 전달 장치는 로봇 손목, 팔꿈치, 엔드 이펙터, 검사 메커니즘 및 모든 그램이 중요한 기타 이동 구조에 매력적입니다.

시스템 통합을 위한 중공 구조

중공 하모닉 드라이브는 케이블, 샤프트 또는 기타 부품을 위한 내부 통로를 제공하여 기계적 통합을 단순화할 수 있습니다.

이는 전기 배선과 신호 케이블이 흔히 관절 중심을 통과해야 하는 로봇 관절 및 회전 액추에이터에서 특히 유용합니다.

중공 구조는 외부 케이블 배선을 줄이고 메커니즘의 전체적인 컴팩트성을 향상시키는 데도 도움이 될 수 있습니다.

제한된 설치 공간에서의 높은 정밀도

많은 컴팩트 자동화 시스템에서 사용 가능한 공간은 주변 기계 구조에 의해 고정됩니다.

따라서 기어박스 크기를 늘리는 것이 항상 가능한 것은 아닙니다.

소형 하모닉 드라이브는 설치 외형을 크게 늘리지 않고도 높은 감속비와 정밀도를 유지할 수 있는 방법을 제공합니다.

소형 하모닉 드라이브 감속기의 한계

작은 치수는 설계 단계에서 평가해야 하는 여러 엔지니어링 한계도 만듭니다.

제한된 토크 및 비틀림 강성

더 작은 하모닉 드라이브는 당연히 더 큰 모델보다 낮은 토크 용량을 가집니다.

비틀림 강성도 더 무거운 하중을 위해 설계된 일부 RV 감속기 또는 고강성 유성 기어박스보다 낮을 수 있습니다.

이는 컴팩트 기어박스가 큰 외력, 높은 전도 모멘트 또는 긴 캔틸레버 하중을 받을 때 특히 중요합니다.

중부하 적용 분야에서는 기어박스 크기를 늘리거나 RV 또는 유성 전달 장치를 사용해야 할 수 있습니다.

열 관리가 더 어려울 수 있음

미니어처 하모닉 드라이브의 작은 하우징은 방열을 위한 표면적이 더 적습니다.

따라서 연속 고속 또는 고하중 운전 중에는 발열이 제한 요인이 될 수 있습니다.

엔지니어는 열 성능을 평가할 때 모터 속도, 기어박스 효율, 연속 토크, 주변 온도, 윤활 및 설치 조건을 고려해야 합니다.

플렉스스플라인 피로

플렉스스플라인은 작동 중 반복적인 탄성 변형을 겪습니다.

이로 인해 특히 기어박스가 연속 작동하거나 빈번한 토크 반전을 경험하는 경우, 피로 수명은 소형 하모닉 드라이브 감속기의 중요한 고려 사항이 됩니다.

수명은 단순히 모터의 공칭 토크와 기어박스 정격 토크를 비교하는 대신 실제 하중 프로파일을 사용하여 평가해야 합니다.

충격 및 과부하에 대한 민감성

소형 하모닉 드라이브는 심한 충격과 반복적인 과부하에 대한 용량이 제한적입니다.

빈번한 기계적 충격, 급격한 하중 반전 또는 높은 피크 토크가 포함되는 적용 분야는 신중한 검증이 필요합니다.

충격 저항성이 주요 요구 사항인 경우 적용 분야에 따라 RV 감속기 또는 다른 전달 구조가 더 적합할 수 있습니다.

설치 정밀도는 여전히 중요함

컴팩트 기어박스라고 해서 적절한 기계적 설치의 필요성이 없어지는 것은 아닙니다.

장착 동심도, 베어링 지지, 출력 하중, 하우징 강성 및 커플링 정렬은 모두 실제 전달 성능에 영향을 줄 수 있습니다.

기계적 오차가 전체 시스템 오차의 상당 부분을 차지할 수 있으므로 이는 소형 정밀 메커니즘에서 특히 중요합니다.

소형 하모닉 드라이브 감속기의 적용 분야

소형 하모닉 드라이브 감속기의 컴팩트한 형태는 공간과 중량이 제한된 정밀 적용 분야에 특히 적합합니다.

컴팩트 로봇 관절 및 협동 로봇

소형 하모닉 드라이브 감속기는 특히 낮은 백래시, 낮은 중량 및 높은 감속비가 필요한 적용 분야에서 컴팩트 로봇 관절용으로 일반적으로 고려됩니다.

일반적인 적용 분야에는 로봇 손목, 팔꿈치, 경량 암, 엔드 이펙터 및 컴팩트 협동 로봇 관절이 포함됩니다.

기어박스는 프레임리스 토크 모터, 엔코더, 브레이크 및 드라이브와 통합되어 컴팩트 로봇 관절 액추에이터를 구성할 수도 있습니다.

높은 토크와 높은 외부 하중을 받는 더 큰 로봇 축에는 RV 감속기 또는 더 큰 유성 전달 시스템이 더 적합할 수 있습니다.

휴머노이드 로봇 관절

경량 휴머노이드 로봇에 대한 수요 증가는 컴팩트 전달 시스템에 대한 새로운 요구 사항을 만들었습니다.

소형 하모닉 드라이브 감속기는 기계적 외형이 제한되고 정밀한 회전 모션이 요구되는 관절에 고려할 수 있습니다.

잠재적 적용 분야는 다음과 같습니다:

• 로봇 팔꿈치

• 손목

• 어깨 메커니즘

• 손 및 손가락 관절

• 컴팩트 보조 관절

모든 휴머노이드 관절에 동일한 전달 구조가 필요한 것은 아닙니다.

예를 들어 고관절과 무릎 관절은 훨씬 더 높은 토크, 강성 및 충격 저항성을 요구할 수 있으므로 유성, RV, 리니어 또는 하이브리드 전달 시스템을 사용할 수 있습니다.

반도체 및 웨이퍼 핸들링 장비

소형 하모닉 드라이브 감속기는 반도체 제조 장비 내의 컴팩트 회전 메커니즘에 사용할 수 있습니다.

잠재적 적용 분야에는 웨이퍼 핸들링 로봇 암, EFEM 메커니즘, OHSV 시스템, 검사 축, 정렬 메커니즘, 다이 본딩 장비 및 경량 인덱싱 메커니즘이 포함됩니다.

반도체 환경에서는 감속기의 윤활, 입자 발생, 클린룸 적합성 및 운전 온도도 평가해야 합니다.

고정밀 반도체 스테이지에서는 기존 기어 감속기 대신 특수 리니어 모터, 에어 베어링 및 기타 정밀 모션 기술이 사용될 수 있습니다.

의료 및 수술 장비

컴팩트 하모닉 드라이브 감속기는 사용 가능한 설치 공간이 제한되지만 정밀한 모션이 필요한 의료 메커니즘에 사용할 수 있습니다.

잠재적 적용 분야에는 수술 로봇 관절, 기구 위치 결정 메커니즘, 내시경 방향 조절 시스템, 재활 장비 및 컴팩트 의료용 회전 메커니즘이 포함됩니다.

전달 장치를 작은 이동 메커니즘에 통합해야 하는 경우 낮은 백래시와 컴팩트한 치수가 특히 유용할 수 있습니다.

광학 및 정밀 위치 결정 시스템

광학 장비는 제한된 기계적 외형 내에서 정밀한 각도 위치 결정을 요구하는 경우가 많습니다.

소형 하모닉 드라이브 감속기는 광학 조정 메커니즘, 전기광학 위치 결정 시스템, 레이저 정렬 메커니즘, 망원경 보조 축 및 컴팩트 회전 스테이지에 사용할 수 있습니다.

선정 시 각도 정밀도뿐만 아니라 출력 강성, 반복 정밀도, 하중 관성 및 환경 요구 사항도 고려해야 합니다.

경량 CNC 회전축 및 인덱싱 시스템

컴팩트 하모닉 드라이브 감속기는 경량 CNC 회전 테이블, 컴팩트 인덱싱 메커니즘, 실험실 위치 결정 시스템 및 보조 회전축에 고려할 수 있습니다.

가공 또는 위치 결정 하중이 중간 수준인 경우에 더 적합합니다.

큰 절삭력과 전도 모멘트가 수반되는 중부하 가공 적용 분야는 더 큰 RV 감속기 또는 다른 고강성 전달 솔루션이 필요할 수 있습니다.

검사, 측정 및 자동화 장비

컴팩트 검사 시스템, 측정 장비, AOI 메커니즘, 레이저 위치 결정 시스템 및 특수 자동화 장비는 엄격한 공간 제약을 갖는 경우가 많습니다.

소형 하모닉 드라이브 감속기는 기계 구조의 큰 부분을 차지하지 않고 필요한 감속비와 각도 위치 결정 성능을 제공할 수 있습니다.

소형 하모닉 드라이브 감속기를 피해야 하는 경우는 언제입니까?

설치 공간이 제한되어 있다고 해서 소형 하모닉 드라이브가 자동으로 적합한 것은 아닙니다.

요구 토크가 너무 높은 경우

요구되는 연속 토크 또는 피크 토크가 컴팩트 하모닉 드라이브 모델의 성능을 초과하는 경우, 더 큰 전달 장치 또는 다른 기어박스 구조를 고려해야 합니다.

적용 분야에 높은 충격 하중이 있는 경우

빈번한 충격과 과부하는 플렉스스플라인 피로 수명을 단축할 수 있습니다.

따라서 심한 기계적 충격이 있는 적용 분야는 미니어처 하모닉 드라이브를 선택하기 전에 신중하게 평가해야 합니다.

큰 전도 모멘트가 존재하는 경우

소형 하모닉 드라이브가 큰 외부 모멘트를 독립적으로 지지할 것으로 기대해서는 안 됩니다.

적용 분야에 긴 캔틸레버, 큰 반경 방향 하중 또는 큰 전도 모멘트가 있는 경우 베어링 및 지지 구조를 별도로 설계하거나 더 적합한 전달 구조를 선택해야 합니다.

연속 고속 운전이 필요한 경우

소형 기어박스 하우징은 열 방산 능력이 제한될 수 있습니다.

적용 분야에 연속 고속 운전이 필요한 경우 최종 선정 전에 효율, 발열, 윤활 및 냉각 조건을 검증해야 합니다.

매우 긴 수명이 필요한 경우

기계가 유지보수 없이 매우 장기간 연속 작동해야 하는 경우 실제 수명 계산을 사용하여 하모닉 드라이브를 평가해야 합니다.

공칭 정격 토크만으로는 예상 수명을 결정하기에 충분하지 않습니다.

소형 하모닉 드라이브 감속기 선정 방법

컴팩트 하모닉 드라이브의 선정은 사용 가능한 가장 작은 기어박스 크기가 아니라 실제 운전 조건에서 시작해야 합니다.

전체 하중 프로파일 평가

첫 번째 단계는 실제 하중 프로파일을 결정하는 것입니다.

엔지니어는 다음을 평가해야 합니다:

• 정격 출력 토크

• 평균 출력 토크

• 피크 토크

• 출력 속도

• 입력 속도

• 하중 반전 빈도

• 충격 하중

• 듀티 사이클

• 외부 반경 방향 및 축방향 하중

• 전도 모멘트

이 정보는 단순히 모터의 공칭 토크와 기어박스 정격 토크를 비교하는 것보다 더 유용합니다.

감속비를 모터 속도에 맞추기

필요한 감속비는 모터 운전 속도와 요구 출력 속도를 기준으로 계산해야 합니다.

높은 감속비는 액추에이터를 컴팩트하게 만들 수 있지만, 지나치게 높은 감속비는 효율을 낮추고 열 부하를 증가시킬 수 있습니다.

따라서 선택된 감속비는 출력 속도, 토크, 효율 및 운전 온도의 균형을 맞춰야 합니다.

백래시, 전달 오차 및 반복 정밀도 확인

소형 정밀 기어박스를 선택할 때 엔지니어는 "제로 백래시"를 완전한 정밀도 사양의 대체 기준으로 사용해서는 안 됩니다.

백래시, 전달 오차, 위치 정밀도, 반복 정밀도 및 탄성 변형은 시스템 성능의 서로 다른 측면을 설명합니다.

기어박스는 모터, 엔코더, 베어링, 커플링, 장착 구조 및 컨트롤러와 함께 평가해야 합니다.

설치 치수 확인

컴팩트 장비에서는 기계적 치수가 토크만큼 중요할 수 있습니다.

중요한 파라미터는 다음과 같습니다:

• 외경

• 전체 길이

• 중공 직경

• 장착 인터페이스

• 입력 샤프트 치수

• 출력 플랜지 치수

• 베어링 배치

• 케이블 배선 공간

출력 베어링 용량 또는 기계적 인터페이스가 적용 요구 사항을 충족할 수 없는 경우, 더 작은 외경이 항상 최선의 솔루션은 아닙니다.

수명 검증

수명 검증에는 평균 토크, 속도, 온도, 윤활, 운전 시간 및 하중 반전이 포함되어야 합니다.

빈번한 가속 및 감속이 있는 적용 분야에서는 정격 토크에서의 연속 운전을 가정하는 대신 실제 듀티 사이클을 사용해야 합니다.

강성과 하중 용량이 최소 크기 및 중량보다 더 중요한 경우 RV 감속기의 더 크고 무거운 구조는 정당화될 수 있습니다.

결론

소형 하모닉 드라이브 감속기는 설치 공간과 중량이 제한되어 있지만 높은 감속비, 거의 제로에 가까운 백래시 및 정밀 회전 모션이 여전히 요구되는 적용 분야에 실용적인 전달 솔루션을 제공합니다.

컴팩트한 구조는 경량 로봇 관절, 휴머노이드 로봇 손목 및 팔꿈치, 반도체 핸들링 메커니즘, 의료 장비, 광학 시스템, 검사 장비 및 정밀 회전 메커니즘에 특히 적합합니다.

그러나 컴팩트한 치수는 엔지니어링 한계도 수반합니다.

소형 하모닉 드라이브를 선택하기 전에 토크 용량, 비틀림 강성, 열 성능, 플렉스스플라인 피로, 충격 하중, 외부 모멘트, 운전 속도 및 수명을 모두 평가해야 합니다.

컴팩트한 크기, 낮은 중량, 높은 감속비 및 정밀도가 주요 요구 사항인 적용 분야에서는 소형 하모닉 드라이브가 효과적인 전달 구조가 될 수 있습니다.

중부하, 높은 강성, 심한 충격 또는 매우 높은 토크가 지배적인 적용 분야에서는 더 큰 RV 또는 유성 전달 솔루션이 더 적합할 수 있습니다.

최종 선정은 항상 기어박스 크기 또는 정격 토크만이 아니라 기계의 전체 운전 프로파일을 기반으로 해야 합니다.
