중부하 AGV용 휠 모터를 선택하는 방법: 동적 하중부터 120톤급 AGV 구동 휠 시스템까지의 주요 과제

중량형 AGV의 경우, 휠 모터를 선택하는 것은 차량 총중량을 기준으로 충분히 높은 토크 정격의 모터를 고르는 단순한 문제가 아닙니다. AGV의 적재량이 수 톤에서 수십 톤, 나아가 100톤 이상으로 증가함에 따라 구동 휠 시스템은 수직 하중, 기동 토크, 가속 및 제동력, 선회 하중, 타이어와 지면 간 마찰, 충격 하중 및 장기 피로를 동시에 처리해야 합니다. 따라서 중량형 AGV 휠 모터의 선정은 실제 동적 운전 조건에서 구동 능력, 휠 하중 용량, 견인력, 조향 방식, 서스펜션 시스템 및 섀시 구조를 매칭하는 과정입니다.

대형 산업용 AGV에서 이러한 매칭 과정은 전체 섀시 설계와 장기 운전 신뢰성에 직접적인 영향을 미칠 수 있습니다.

중량형 AGV에서 휠 모터 선정이 더 어려운 이유는 무엇입니까?

일반적인 AGV의 경우 구동 휠 선정은 보통 AGV 총중량, 최대 적재량, 주행 속도, 가속도, 등판 능력, 구동 휠 수, 휠 직경, 모터 출력 및 감속비를 포함한 몇 가지 기본 파라미터를 기반으로 합니다. 그러나 실제 구동 휠 하중은 단순히 차량의 정적 중량과 같지 않으므로, 이러한 파라미터만으로는 중량형 AGV에 충분하지 않습니다.

기동, 가속, 감속, 비상 제동, 선회 또는 불균일한 표면에서 운전하는 동안 구동 휠 시스템이 받는 실제 하중은 지속적으로 변화합니다. 고하중 조건에서는 단기 동적 힘이 차량 정격 적재량으로 계산한 정적 하중보다 현저히 높을 수 있습니다.

예를 들어, 1톤 AGV는 구동 휠이 항상 1톤의 하중을 받는다고 가정하여 단순히 평가할 수 없습니다. 급가속, 비상 제동 또는 불균일한 노면 조건에서 운전할 때 동적 하중은 차량 질량 분포, 가감속, 제동 방식, 휠 배치 및 적용되는 충격 계수와 같은 요인에 따라 달라집니다. 따라서 실제 피크값은 특정 차량 설계 및 운전 조건에 따라 계산하고 검증해야 합니다.

이로 인해 중량형 AGV 휠 모터 선정에서 첫 번째 주요 질문이 제기됩니다. 구동 휠 시스템은 실제로 어느 정도의 동적 하중을 견뎌야 합니까?

하중과 구동 능력 간의 동적 매칭

중량형 AGV에서 구동 휠은 두 가지 기본적인 역할을 수행합니다. 차량과 적재물로 인해 발생하는 수직 하중을 지지하는 동시에 필요한 구동력과 휠 단부 토크를 지속적으로 제공해야 합니다. 이는 휠 모터 시스템 내부의 기어, 베어링, 휠 허브, 차축, 하우징 및 휠 재질이 단일 유형의 하중만 받는 것이 아니라는 의미입니다. 실제 운전 시 이들은 반경 방향 하중, 구동 토크, 충격 하중 및 횡방향 하중을 동시에 받을 수 있습니다.

중량형 AGV의 휠 단부 토크 계산 방법

예비 용량 산정 시 먼저 필요한 견인력을 계산한 후, 휠 반경을 기준으로 필요한 휠 단부 토크를 계산할 수 있습니다.

T = F × r

여기서 T는 필요한 휠 단부 토크를, F는 구동 휠이 발생시켜야 하는 견인력을, r은 휠 반경을 나타냅니다.

이는 기본 계산에 불과합니다. 완전한 중량형 AGV 휠 모터 선정 과정에서는 AGV 총질량, 최대 적재량, 가속도, 최대 주행 속도, 경사도, 구름저항, 지면 마찰계수, 구동 휠 수, 구동 휠 간 하중 분포, 전달 효율 및 동적 충격 계수도 고려해야 합니다.

이러한 이유로 휠 모터의 정격 토크를 AGV에 필요한 실제 피크 토크와 동일한 값으로 단순히 취급할 수 없습니다. 중량형 AGV의 경우, 기어박스, 베어링, 차축, 휠 및 하우징이 허용 기계적 하중 범위 내에 유지되는 동시에, 휠 모터가 피크 운전 조건에서 필요한 토크를 지속적으로 제공할 수 있는지를 검증하는 것이 더욱 중요합니다.

AGV 총중량만을 기준으로 구동 휠을 선정하지 마십시오

이는 중량형 AGV 설계에서 또 하나의 흔한 실수입니다. AGV의 총중량이 120톤이라고 해서 각 휠 모터의 실제 하중을 120톤을 구동 휠 수로 나누는 방식으로 단순 계산할 수 있는 것은 아닙니다.

실제 휠 하중 분포는 적재물 무게중심, 배터리 위치, 구동 휠 위치, 지지 휠 위치, 휠 모듈 수, 서스펜션 구조, 바닥 평탄도, 가속 및 제동 조건, 선회 조건, 그리고 서로 다른 휠 그룹 간 하중을 균형 있게 분배하는 휠 시스템의 능력 등 많은 요인의 영향을 받습니다.

따라서 중량형 AGV 휠 모터 선정은 평균 휠 하중보다 최대 동적 휠 하중에 중점을 두어야 합니다. 이것이 중량형 AGV의 구동 휠 시스템을 독립적인 표준 부품으로 취급하는 대신 서스펜션, 플로팅 메커니즘 및 섀시 구조와 함께 설계해야 하는 이유이기도 합니다.

120톤 AGV는 휠 모터 시스템에 무엇을 요구합니까?

AGV의 총중량이 120톤급에 도달하면 휠 모터는 더 이상 단순히 휠을 회전시키는 장치가 아닙니다. 이는 동력 시스템, 섀시, 휠, 서스펜션 및 지면을 연결하는 핵심 기계적 연결부가 됩니다.

이 수준의 차량 중량에서는 구동 휠 시스템을 최소 다섯 가지 중요한 엔지니어링 관점에서 평가해야 합니다.

단일 구동 휠의 하중 용량이 섀시 레이아웃 유연성을 결정합니다

120톤 AGV는 구동 휠 그룹 수를 제한 없이 계속 늘릴 수 없습니다. 하나의 구동 휠 그룹이 약 10톤 또는 15톤만 지지할 수 있다면, 차량은 전체 하중 요건을 충족하기 위해 8개 이상의 구동 유닛이 필요할 수 있습니다. 구동 유닛 수가 증가할수록 섀시는 더 복잡해지고, 구동 제어는 더 어려워지며, 휠 그룹 간 하중 분포 관리가 더 힘들어지고, 전체 시스템 비용과 유지보수 요구사항도 증가합니다.

이러한 이유로 단일 구동 휠 그룹의 하중 용량은 초중량형 AGV의 섀시 설계에서 중요한 파라미터가 됩니다. 더 높은 단일 유닛 하중 용량은 엔지니어에게 구동 휠 배치, 섀시 구조 및 사용 가능한 설치 공간을 설계할 때 더 큰 유연성을 제공할 수 있습니다.

높은 수직 하중에서의 안정적인 토크 출력

중량형 AGV의 가장 직접적인 과제 중 하나는 구동 휠이 지지하는 하중이 무거울수록 견인력 및 토크 요구사항도 더욱 엄격해진다는 점입니다. 만재 상태의 기동, 등판 또는 저속 고하중 운전 중 휠 모터는 차량에서 발생하는 매우 큰 수직 하중을 동시에 지지하면서 충분한 휠 단부 토크를 제공해야 합니다.

따라서 중량형 AGV 용도로 설계된 휠 모터는 기어박스, 베어링, 휠, 차축 및 하우징으로 구성된 통합 기계 시스템으로 평가해야 합니다. 이러한 구성품은 반경 방향 하중과 구동 토크의 복합적인 영향을 견딜 수 있어야 합니다.

고하중 용도에서는 모터 정격 출력이나 기어박스 정격 토크만으로는 충분하지 않습니다. 엔지니어는 최대 휠 하중, 피크 휠 단부 토크, 베어링 수명, 기어 수명, 차축 강도, 휠 강도, 휠 재질의 내구성 및 기계적 충격 저항성도 검증해야 합니다. 이는 중량형 AGV 구동 휠과 일반 산업용 캐스터 또는 경량 AGV 휠 간의 근본적인 차이 중 하나입니다.

중량형 AGV는 조향 구동 휠과 차동 구동 휠 중 무엇을 사용해야 합니까?

이는 AGV 구동 시스템 설계에서 가장 흔히 제기되는 질문 중 하나입니다. 조향 구동 휠과 차동 구동 휠은 단순히 우열을 가릴 수 있는 두 가지 제품이 아닙니다. 서로 다른 차량 운동 제어 원리를 사용하므로 서로 다른 AGV 아키텍처에 적합합니다.

조향 구동 휠은 추진 기능과 독립 조향 메커니즘을 결합하여 시스템이 휠 방향과 주행 속도를 모두 직접 제어할 수 있도록 합니다. 반면 차동 구동 시스템은 좌우 구동 휠 간 속도 차이를 이용해 차량의 선회 운동을 제어합니다.

중량형 AGV에 적합한 솔루션은 차량 총중량, 구동 휠 수, 차량 치수, 최소 회전 반경, 통로 폭, 제자리 회전 요구사항, 횡방향 이동 요구사항, 위치 정밀도, 바닥 조건, 섀시 높이 및 전체 시스템 비용에 따라 달라집니다.

조향 구동 휠을 고려해야 하는 경우

복잡한 경로, 정밀한 위치 제어, 좁은 통로 및 유연한 차량 이동이 필요한 용도에서는 조향 구동 휠이 조향각과 주행 속도를 직접 제어할 수 있습니다. 이러한 구성은 중량형 AGV, 자동 지게차, 대형 자재 운반 차량, 자동차 제조 물류, 풍력 발전 장비 운송 및 항공우주 제조 물류에 고려할 수 있습니다.

차동 구동 휠을 고려해야 하는 경우

차동 구동 시스템은 좌우 구동 휠 간 속도 차이를 통해 차량 방향을 제어하며, 비교적 직접적인 기계 아키텍처를 제공할 수 있습니다. 비교적 단순한 경로를 주행하는 AGV, 낮은 섀시 높이 요구사항이 있는 AGV 또는 독립 조향 메커니즘이 필요하지 않은 용도에 적합할 수 있습니다.

그러나 매우 무거운 AGV에 차동 구동 시스템을 사용할 경우, 엔지니어는 선회 시 타이어와 지면 사이의 횡방향 마찰뿐만 아니라 서로 다른 구동 휠 그룹 간 하중 분포와 속도 동기화에도 특히 주의해야 합니다.

따라서 조향 구동 휠과 차동 구동 휠 간의 선정은 무거운 AGV는 반드시 조향 휠을 사용해야 한다는 단순한 가정으로 축소해서는 안 됩니다. 결정은 차량의 실제 운동 요구사항과 섀시 아키텍처를 기반으로 해야 합니다.

초중량 AGV에서 차동 조향이 더 어려운 이유는 무엇입니까?

초중량 AGV에서 차동 조향의 핵심 질문은 단순히 차량이 선회할 수 있는지 여부가 아닙니다. 더욱 중요한 질문은 휠 그룹이 극히 높은 수직 하중 아래에서 안정적이고 동기화되며 제어 가능한 운동을 유지할 수 있는지입니다.

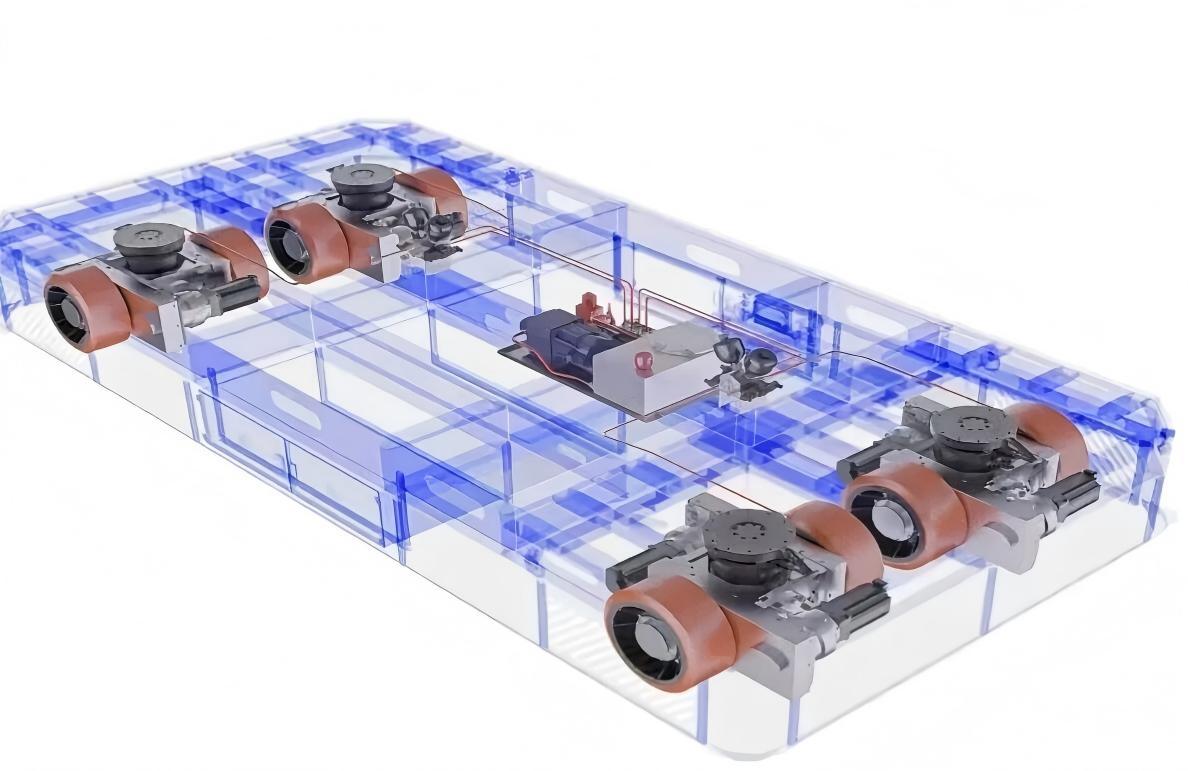

4개 휠 그룹 또는 다중 휠 그룹 차동 구동 레이아웃은 각 휠 그룹에 독립적인 조향 메커니즘을 요구하지 않고 좌우측 속도 차이를 이용해 차량 방향을 제어할 수 있습니다. 이는 기계 아키텍처의 일부를 단순화할 수 있지만, 하중 균형, 구동 동기화, 타이어-지면 마찰, 횡강성 및 운동 제어 정밀도에 대한 요구도 더 높아집니다.

구동 휠 하중이나 휠 속도에 큰 차이가 발생하면, 타이어는 고하중 선회 조건에서 추가적인 미끄럼 및 마모를 겪을 수 있으며 구동 시스템의 기계적 하중도 증가할 수 있습니다.

이러한 이유로 대형 차동 구동 AGV의 설계는 모터가 충분한 토크를 제공하는지 여부에만 초점을 맞춰서는 안 됩니다. 전체 구동 시스템의 동기화와 휠 모듈의 기계적 강성도 평가해야 합니다.

중량형 AGV 휠 모터에 수직 조정을 고려해야 하는 이유는 무엇입니까?

AGV가 수십 톤 또는 120톤에 이르면 바닥 불규칙성, 적재물 무게중심 변화 및 불균일한 휠 하중은 점점 더 중요한 엔지니어링 문제가 됩니다.

예를 들어, 완전 적재 상태와 무부하 상태 간 또는 특정 차량 높이를 유지해야 하는 도킹 스테이션에 AGV가 진입할 때 휠 하중 및 차량 높이 요구사항이 크게 달라질 수 있습니다.

이러한 이유로 일부 중량형 AGV는 운전 조건에 따라 휠 위치 또는 차량 높이를 조정할 수 있도록 구동 휠 시스템에 수직 조정 또는 유압 리프팅 기능을 통합합니다.

휠 모터에 이 기능이 통합되어 있지 않은 경우, 섀시와 구동 휠 사이에 추가 서스펜션, 플로팅 메커니즘 또는 유압식 높이 조절 시스템을 설치해야 할 수 있습니다. 이는 필요한 설치 공간을 늘리고 섀시 높이, 기계적 복잡성 및 전체 시스템 통합에 영향을 줄 수 있습니다.

따라서 초중량형 AGV의 휠 모터는 단순히 모터, 기어박스 및 휠의 조합으로 보아서는 안 됩니다. 이를 완전한 중량형 구동 휠 모듈로 간주하는 것이 더 적절합니다.

장기 신뢰성이 피크 토크만큼 중요한 이유는 무엇입니까?

중량형 AGV의 또 다른 특징은 높은 비가동 비용입니다. 일반 AGV의 구동 휠이 고장 나면 휠 모듈 교체는 비교적 관리 가능한 유지보수 작업일 수 있습니다. 그러나 AGV가 100톤 이상을 운반하는 경우 핵심 구동 유닛의 고장은 자재 운송을 중단시키고 전후 공정의 생산에 영향을 줄 수 있습니다. 대형 휠 모듈은 전용 유지보수 장비가 필요할 수도 있고 교체에 훨씬 더 많은 시간이 소요될 수 있습니다.

따라서 중량형 AGV 휠 모터의 신뢰성은 단일 피크 토크 시험만으로 평가할 수 없습니다. 장기 신뢰성은 기어박스, 베어링, 휠, 하우징, 엔코더, 브레이크, 씰링 시스템 및 전체 기계 구조의 복합 성능에 따라 달라집니다.

휠 모터 신뢰성에 영향을 미치는 핵심 구성품

기어박스는 기어 재질, 치강도, 감속비, 윤활 및 씰링 측면에서 평가해야 합니다. 베어링 시스템은 요구 수명을 달성하면서 반경 방향, 축방향 및 충격 하중을 견딜 수 있어야 합니다. 휠 자체는 휠 직경, 재질, 트레드 구조, 경도 및 내마모성에 따라 선정해야 합니다. 하우징은 충분한 강성과 충격 저항성을 제공해야 하며, 엔코더는 장기 운전 중 안정적인 속도 및 위치 피드백을 유지해야 합니다. 제동 및 정지가 필요한 경우 브레이크 시스템도 만재 정지, 경사면 주차 및 전원 손실 조건에서 평가해야 합니다.

즉, 중량형 AGV 구동 휠의 신뢰성은 기계 구조, 구동 시스템 및 제어 시스템의 복합 성능 결과입니다.

중량형 AGV 휠 모터는 어떻게 선정해야 합니까?

실제 AGV 프로젝트에서 선정 과정은 AGV 자체 중량과 최대 적재량을 포함하는 차량 총질량부터 시작해야 합니다. 다음 단계는 평균 휠 하중에만 의존하지 않고 최대 동적 휠 하중을 결정하는 것입니다. 계산에는 적재물 무게중심, 서스펜션 시스템, 가속, 제동 및 발생 가능한 충격 조건을 고려해야 합니다.

그런 다음 구름저항, 경사도, 가속도, 지면 마찰 및 운전 속도에 따라 필요한 견인력을 결정할 수 있습니다. 필요한 견인력과 휠 직경을 바탕으로 필요한 휠 단부 토크를 계산한 후, 휠 속도 및 토크 요구사항에 따라 모터, 기어박스 및 감속비를 선정할 수 있습니다.

이후 휠 하중, 기어박스 토크, 베어링 하중, 차축 강도, 휠 강도 및 하우징 강성을 포함하여 휠 모터 시스템에 대한 기계적 하중 검증을 수행해야 합니다. 마지막으로 차량의 경로, 기동성, 섀시 구조 및 위치 제어 요구사항에 따라 적절한 조향 아키텍처를 선정해야 합니다.

실제 운전 조건에서 휠 모터를 검증하십시오

최종 검증은 정상적인 직선 주행에만 국한되어서는 안 됩니다. 중량형 AGV 휠 모터는 만재 기동, 비상 제동, 최대 경사도, 저견인력 표면, 선회, 불균일한 바닥 및 장시간 연속 운전 조건에서도 평가하여, 구동 휠 시스템이 동적 조건에서 안정적이고 제어 가능한 상태를 유지하는지 확인해야 합니다.

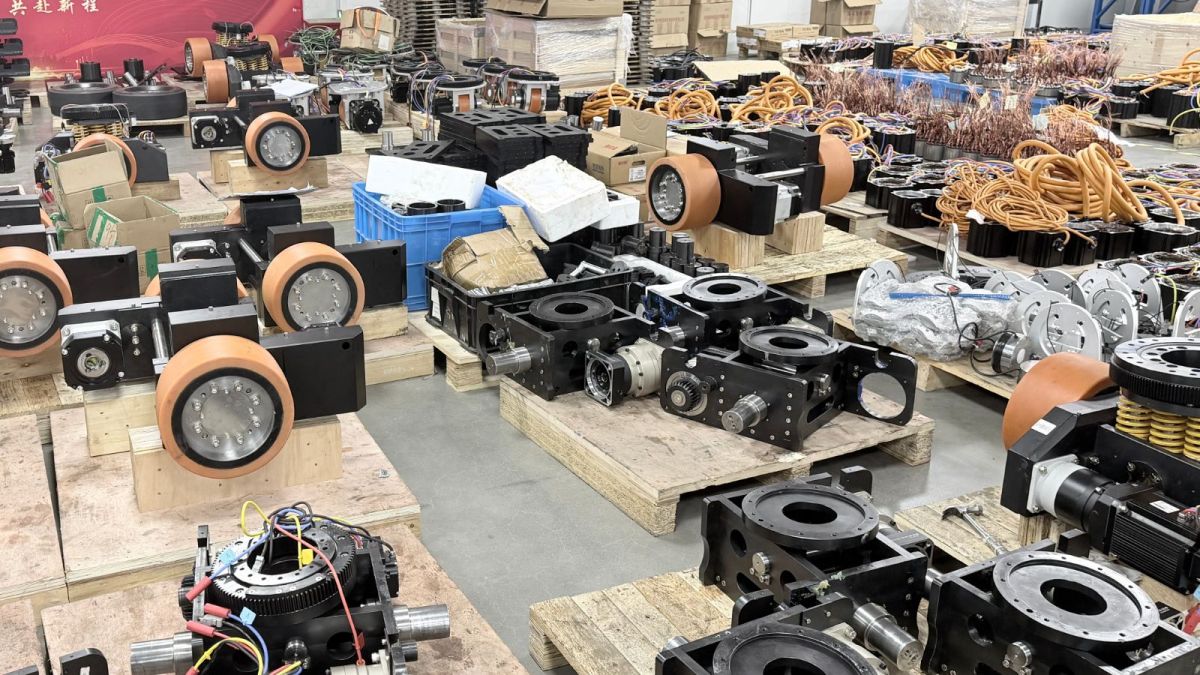

“모터”에서 “구동 휠 모듈”로: 중량형 AGV 설계를 바라보는 다른 방식

일반 AGV의 경우 엔지니어는 모터 출력, 감속비 및 휠 직경부터 시작할 수 있습니다. 중량형 AGV의 경우 더 완전한 설계 접근 방식은 차량 중량, 동적 휠 하중, 견인력, 휠 단부 토크, 기어박스, 모터, 조향, 서스펜션 및 제어부터 시작합니다.

이것이 중량형 AGV 휠 모터 개발이 모터 출력에만 초점을 맞출 수 없는 이유입니다. 구동 휠이 장기적으로 안정적으로 작동할 수 있는지를 결정하는 것은 완전한 기계 및 제어 시스템 간의 상호작용입니다.

AGV가 50톤, 80톤, 100톤 또는 120톤에 도달하면 과제는 특히 중요해집니다. 이 시점에서 휠 모터는 단순한 추진 동력원이 아니라 차량 섀시의 중요한 하중 지지 구성품이 됩니다.

결론: 중량형 AGV의 구동 휠은 우선 하중 지지 구성품이며, 그다음이 동력 구성품입니다

중량형 AGV 휠 모터 선정은 본질적으로 기계적 하중 용량, 동력 전달, 차량 운동 및 장기 신뢰성과 관련된 시스템 엔지니어링 문제입니다.

경량 AGV의 경우 모터 출력과 휠 단부 토크가 주요 선정 파라미터일 수 있습니다. AGV가 중량형 및 초중량형 범위로 진입함에 따라 엔지니어는 단일 유닛 하중 용량, 동적 휠 하중, 피크 토크, 견인력, 조향 방식, 타이어-지면 횡방향 힘, 수직 조정 및 장기 신뢰성을 고려해야 합니다.

120톤 AGV의 과제는 이를 특히 명확하게 보여 줍니다. 이 구동 휠 시스템은 차량을 이동시킬 뿐만 아니라 엄청난 수직 하중, 구동 토크, 충격 하중 및 횡방향 힘을 지속적으로 견뎌야 합니다.

따라서 중량형 AGV 휠 모터를 선정할 때 핵심 질문은 단순히 모터의 출력이 충분한지 또는 기어박스의 정격 토크가 충분한지가 아닙니다. 더 중요한 질문은 완전한 구동 휠 모듈이 AGV의 중량, 운동 특성, 섀시 구조 및 실제 운전 환경에 적절히 매칭되는지 여부입니다.

이것이 중량형 AGV 구동 휠 선정의 핵심입니다.
