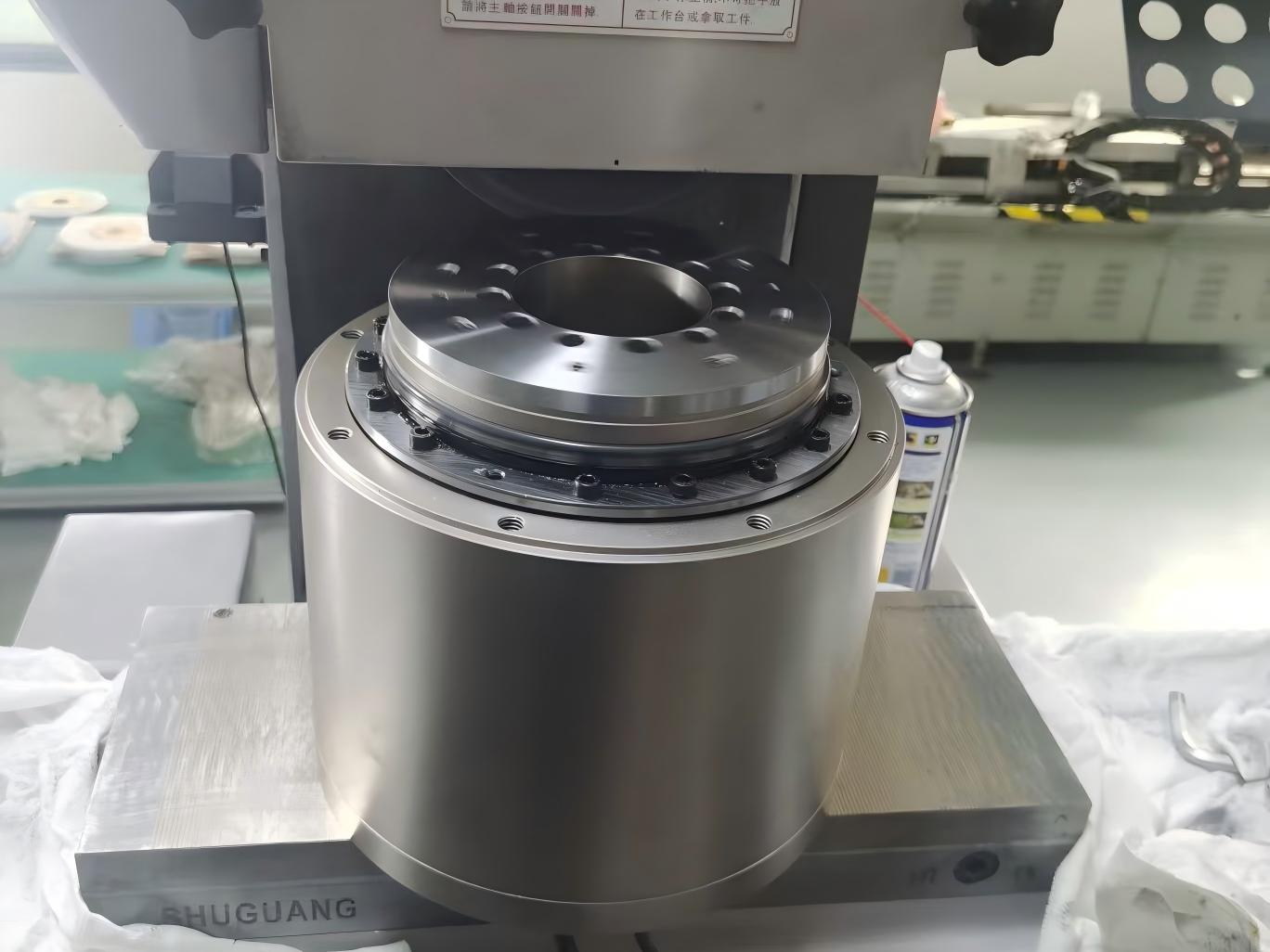

DD 모터 서보 시스템: 기계적 공진을 이해하고 기계 진동을 해결하는 방법

소개

DD 모터, 다이렉트 드라이브 토크 모터 또는 리니어 모터로 구동되는 정밀 장비에서 엔지니어는 종종 난감한 시운전 문제에 직면합니다. 즉, 가속 또는 정속 운전 중 장비가 진동하거나 이상 소음이 발생하며, 반복적인 파라미터 조정 후에도 서보 시스템이 불안정해지는 문제입니다.

많은 경우 근본 원인은 단순히 잘못된 서보 게인 설정이 아닙니다.

기계 구조 자체에 서보 제어 대역폭과 상호작용하는 공진 주파수가 있을 수 있습니다.

이 문제는 DD 모터가 모터와 부하 사이의 기존 기어박스 및 기계식 전달 단계를 제거하는 다이렉트 드라이브 모션 시스템에서 특히 중요합니다. 모터가 기계 구조를 직접 구동하므로, 전체 서보 시스템의 성능은 기계 강성, 이동 질량, 구조 설계, 베어링, 결합 조건 및 부하 특성에 크게 좌우됩니다.

이러한 이유로 성공적인 DD 모터 서보 튜닝을 위해서는 엔지니어가 서보 컨트롤러와 기계 시스템을 모두 고려해야 합니다.

서보 시스템은 기계적으로 약하거나 설계가 미흡한 구조를 무한정 보상할 수 없습니다.

DD 모터 서보 시스템의 ZERO CROSS 주파수란 무엇인가?

일반적으로 서보 시스템의 크로스오버 주파수와 관련된 ZERO CROSS 지점은 서보 제어 대역폭과 기계 공진 간의 관계를 분석할 때 중요한 기준입니다.

많은 DD 모터 애플리케이션에서 속도 루프 크로스오버 주파수는 일반적으로 약 100 Hz 미만이지만, 실제 값은 모터, 부하, 기계 구조, 컨트롤러 및 튜닝 전략에 따라 달라집니다.

일부 애플리케이션에서 리니어 모터 시스템은 이보다도 더 낮은 유효 크로스오버 주파수를 가질 수 있습니다.

따라서 서보 크로스오버 주파수와 기계 공진 주파수의 상대적 위치는 시스템 안정성에 큰 영향을 미칩니다.

기계 공진이 서보 시스템의 제어 가능한 대역폭 내에서 충분히 발생하는 경우, 시스템 동특성 및 가용 위상 여유에 따라 컨트롤러가 외란을 효과적으로 보상할 수 있습니다.

그러나 중요한 기계 공진이 사용 가능한 제어 대역폭 부근 또는 그 이상에서 발생하면, 단순히 서보 게인을 높이는 것만으로는 문제가 해결되지 않을 수 있습니다. 오히려 추가 게인이 공진을 유발하여 진동, 떨림, 가청 소음 또는 서보 불안정을 초래할 수 있습니다.

따라서 엔지니어는 모터 토크, 엔코더 분해능 또는 위치 정밀도만으로 DD 모터를 평가해서는 안 됩니다. 서보 대역폭과 기계 공진의 관계도 그만큼 중요합니다.

기계 공진은 왜 DD 모터 진동을 유발하는가?

기계 공진은 모터에서 발생하는 가진이 기계 구조의 하나 이상의 고유 주파수와 상호작용할 때 발생합니다.

단순화된 기계 모델은 질량-스프링 시스템으로 표현할 수 있습니다.

시스템의 고유 주파수는 주로 유효 이동 질량과 구조 강성에 의해 결정됩니다. 단순화하면 다음과 같습니다.

고유 주파수 ∝ √(강성 / 질량)

이 관계는 중요한 엔지니어링 관점을 제공합니다.

일반적으로 구조 강성이 증가하면 고유 주파수는 높아지고, 유효 이동 질량이 증가하면 고유 주파수는 낮아집니다.

같은 원리는 소리굽쇠에서도 관찰할 수 있습니다. 소리굽쇠의 진동 특성은 재질, 형상, 질량 분포 및 구조 강성에 의해 결정됩니다.

정밀 장비도 이와 유사하게 작동합니다.

기계 구조, 이동 부품, 베어링, 장착 인터페이스 및 부하 구성이 정해지면 장비에는 자연스럽게 하나 이상의 주요 공진 주파수가 형성됩니다.

이는 기계 공진이 단순히 소프트웨어 문제가 아님을 의미합니다.

서보 파라미터는 시스템이 이러한 주파수를 얼마나 강하게 여기하는지에 영향을 줄 수 있지만, 근본적인 고유 주파수는 본질적으로 기계 구조와 관련됩니다.

기계 공진과 서보 대역폭의 관계

DD 모터 튜닝의 핵심 문제는 단순히 장비에 공진 주파수가 존재하는지 여부가 아닙니다.

거의 모든 실제 기계 시스템에는 공진 모드가 존재합니다.

더 중요한 질문은 다음과 같습니다.

공진 주파수는 서보 제어 대역폭에 대해 어디에 위치하는가?

두 가지 단순화된 경우를 고려해 보겠습니다.

기계 공진이 유효 서보 대역폭과 충분히 분리되어 있으면, 서보 컨트롤러는 일반적으로 공진을 강하게 여기하지 않고 작동할 수 있습니다.

반면 공진이 서보 크로스오버 영역에 가까우면 컨트롤러가 기계 모드와 강하게 상호작용할 수 있습니다. 이 경우 게인을 높이면 응답이 개선되는 대신 진동이 더 커질 수 있습니다.

이것이 낮은 서보 게인에서는 안정적으로 보이던 장비가 엔지니어가 속도 게인이나 위치 게인을 높인 직후 진동을 시작할 수 있는 이유입니다.

문제는 반드시 게인 값이 “잘못되었기” 때문은 아닙니다.

기계 시스템이 단순히 서보 컨트롤러가 공진을 억제하기에 충분한 위상 여유를 더 이상 확보할 수 없는 주파수 범위에 도달했을 수 있습니다.

엔지니어는 서로 다른 기계 공진 주파수를 어떻게 처리해야 하는가?

모든 공진 문제를 동일한 서보 튜닝 방법으로 처리해서는 안 됩니다.

공진 주파수는 어떤 해결책을 먼저 고려해야 하는지에 대한 중요한 단서를 제공합니다.

500 Hz 이상 공진: 디지털 필터링이 효과적일 수 있음

고주파 공진, 특히 주 서보 대역폭보다 훨씬 높은 공진은 디지털 필터링을 통해 비교적 쉽게 해결할 수 있는 경우가 많습니다.

예를 들어 기계 공진이 약 500 Hz 이상에서 발생하는 경우, 서보 드라이브의 디지털 노치 필터 또는 관련 공진 억제 기능이 효과적일 수 있습니다.

이러한 고주파 영역에서는 속도 루프가 일반적으로 저주파 영역과 같은 강력한 제어 권한을 유지할 필요가 없습니다. 따라서 적절히 구성된 디지털 필터는 필요한 저주파 서보 응답을 유지하면서 공진의 영향을 줄일 수 있습니다.

그러나 정확한 필터 주파수, 대역폭, 깊이 및 필터 수는 모든 장비에 고정값을 적용하는 대신 실제 주파수 응답 측정을 통해 결정해야 합니다.

필터를 지나치게 강하게 적용하면 불필요한 위상 지연이 발생하거나 시스템 응답성이 저하될 수 있습니다.

따라서 고주파 필터링도 체계적인 서보 튜닝 프로세스의 일부로 수행해야 합니다.

100 Hz 미만 공진: 실제 서보 튜닝의 과제

약 100 Hz 미만의 저주파 공진은 훨씬 더 해결하기 어렵습니다.

이 주파수 범위는 많은 서보 시스템의 핵심 동작 대역폭과 겹칩니다. 이 영역에 강한 필터를 직접 적용하면 속도 루프를 방해하고 위상 여유를 줄일 수 있습니다.

그 결과 한 진동 모드는 억제하는 것처럼 보이면서 동시에 시스템이 더 느려지거나 불안정해질 수 있습니다.

이러한 이유로 저주파 기계 공진은 일반적으로 먼저 기계적 측면에서 조사해야 합니다.

서보 파라미터를 계속 수정하는 대신 엔지니어는 기계 구조가 왜 이처럼 낮은 고유 주파수를 갖는지 확인해야 합니다.

가능한 원인으로는 불충분한 구조 강성, 과도한 이동 질량, 유연한 장착 인터페이스, 베어링 컴플라이언스, 지지되지 않은 긴 구조 또는 불충분한 기계 연결 등이 있습니다.

이러한 경우 서보 게인을 변경하는 것은 문제를 해결하기보다 위치만 바꿀 수 있습니다.

저주파 공진을 기계 설계로 해결해야 하는 이유는 무엇인가?

이는 DD 모터 서보 시스템을 시운전할 때 가장 중요한 원칙 중 하나입니다.

서보 컨트롤러는 특정 기계적 특성을 보상할 수 있지만, 보상 능력에는 한계가 있습니다.

기계 구조의 낮은 고유 주파수가 서보 크로스오버 주파수에 가까우면 컨트롤러는 어려운 동적 환경에서 작동해야 합니다.

엔지니어가 진동을 방지하기 위해 지속적으로 게인을 낮추면 시스템은 안정적일 수 있지만 느려질 수 있습니다.

엔지니어가 응답을 개선하기 위해 게인을 높이면 기계 공진이 여기되어 장비 진동이 증가할 수 있습니다.

이로 인해 일반적인 튜닝 딜레마가 발생합니다.

낮은 게인은 안정성을 제공하지만 응답이 부족하고, 높은 게인은 더 빠른 응답을 제공하지만 기계 공진을 유발합니다.

이 경우 올바른 해결책은 또 한 번의 파라미터 튜닝이 아닐 수 있습니다.

기계 구조 자체를 재설계해야 할 수 있습니다.

기계 구조는 DD 모터 서보 성능을 어떻게 결정하는가?

DD 모터는 토크를 부하에 직접 전달하므로 기계 인터페이스는 서보 시스템의 중요한 부분이 됩니다.

여러 기계적 요인이 다이렉트 드라이브 시스템의 공진 특성에 영향을 미칠 수 있습니다.

구조 강성

높은 구조 강성은 일반적으로 기계 시스템의 고유 주파수를 높이고 기계 공진과 서보 동작 대역폭 사이에 더 큰 분리를 만들 수 있습니다.

따라서 정밀 장비에서는 강성을 최종 시운전 중 발견되는 문제로 다루기보다 기계 설계 단계에서 고려해야 합니다.

이동 질량

이동 질량이 증가하면 일반적으로 고유 주파수는 낮아집니다.

이는 모터가 큰 이동 부하를 직접 가속할 수 있는 다이렉트 드라이브 로터리 스테이지, 리니어 스테이지, 반도체 장비, 검사 플랫폼 및 정밀 자동화 시스템에서 특히 중요합니다.

따라서 엔지니어는 모터의 정격 토크뿐 아니라 이동 시스템 전체의 관성 및 질량 분포도 평가해야 합니다.

베어링 및 장착 조건

베어링 시스템과 장착 인터페이스도 시스템 강성에 영향을 줄 수 있습니다.

주 구조 프레임이 견고하더라도 베어링 지지대, 모터 장착 인터페이스 또는 부하 연결부의 강성이 부족하면 예상치 못한 저주파 모드가 발생할 수 있습니다.

이 때문에 모터만 평가하는 것보다 완성된 장비 전체를 측정하는 것이 더 유용한 경우가 많습니다.

부하 분포 및 구조 형상

긴 암, 캔틸레버 구조, 편심 부하 또는 불균일한 질량 분포는 추가 진동 모드를 유발할 수 있습니다.

로봇 위치 결정 시스템, 광학 검사 장비, 웨이퍼 핸들링 장비 및 정밀 로터리 스테이지에서는 이러한 구조적 특성을 초기 기계 설계 단계에서 고려해야 합니다.

서보 게인을 높여도 DD 모터 성능이 항상 향상되지 않는 이유는 무엇인가?

높은 서보 게인은 흔히 더 빠른 응답과 높은 외란 억제 성능과 연관됩니다.

그러나 높은 게인이 자동으로 더 나은 장비 성능을 의미하지는 않습니다.

기계 시스템에 제어 대역폭 부근의 공진이 있으면 게인을 높이는 것이 서보 컨트롤러와 기계 구조 간의 상호작용을 증폭시킬 수 있습니다.

일반적인 증상은 다음과 같습니다.

• 가속 및 감속 중 장비 진동

• 가청 고주파 소음

• 목표 위치 주변의 진동

• 위치 결정 오버슈트

• 정착 시간 증가

• 서보 추종 오차 변동

• 속도 또는 위치 게인 증가 후 불안정

이러한 증상을 자동으로 드라이브 튜닝 문제로 해석해서는 안 됩니다.

엔지니어는 먼저 기계 공진이 여기되고 있는지 확인해야 합니다.

이는 모터와 부하의 직접 연결로 인해 기계 구조가 모션 제어 시스템의 필수적인 부분이 되는 DD 모터 시스템에서 특히 중요합니다.

실용적인 DD 모터 서보 튜닝 전략

체계적인 튜닝 프로세스는 엔지니어가 근본 원인을 이해하지 못한 채 파라미터를 반복적으로 변경하는 일을 방지하는 데 도움이 됩니다.

1단계: 공진 주파수 식별

서보 게인을 변경하기 전에 장비의 주요 공진 주파수를 식별하십시오.

주파수 응답 분석, 서보 드라이브 진단 기능, 진동 측정 또는 기타 적절한 측정 방법을 통해 공진 위치를 파악할 수 있습니다.

목표는 주요 기계 모드가 저주파, 중주파 또는 고주파 중 어디에 위치하는지 이해하는 것입니다.

2단계: 공진 주파수와 서보 크로스오버 주파수 비교

공진 주파수를 식별한 후 유효 서보 대역폭과 비교하십시오.

공진이 주 제어 대역폭보다 훨씬 높으면 디지털 필터링이 적절한 해결책일 수 있습니다.

공진이 서보 크로스오버 영역에 가깝거나 그보다 낮으면 기계적 최적화에 더 큰 주의를 기울여야 합니다.

3단계: 적절한 경우에만 필터링 적용

고주파 공진에는 노치 필터 또는 디지털 공진 억제 기능이 효율적인 해결책을 제공하는 경우가 많습니다.

필터는 측정된 공진 주파수에 따라 구성해야 합니다.

불필요한 필터링은 위상 여유와 동적 응답을 저하시킬 수 있으므로 과도한 필터링은 피해야 합니다.

4단계: 저주파 공진에 대한 기계 구조 재평가

공진 주파수가 매우 낮으면 기계 구조를 조사해야 합니다.

가능한 개선 방법에는 구조 강성 향상, 불필요한 이동 질량 감소, 지지되지 않은 구조 단축, 베어링 지지 개선, 장착 인터페이스 보강 및 부하 경로 최적화가 포함됩니다.

목표는 단순히 소프트웨어로 진동을 제거하는 것이 아닙니다.

목표는 서보 시스템이 장비를 더 효과적으로 제어할 수 있는 주파수 범위로 기계 공진을 이동시키는 것입니다.

5단계: 서보 시스템 재튜닝

기계 구조가 최적화된 후에는 서보 파라미터를 다시 조정해야 합니다.

기계적으로 개선된 시스템은 일반적으로 과도한 진동 없이 제어 대역폭을 높이고 더 빠른 정착 시간을 달성하기 위한 더 나은 기반을 제공합니다.

이 때문에 기계 설계와 서보 튜닝을 완전히 분리된 엔지니어링 작업으로 다루어서는 안 됩니다.

DD 모터와 리니어 모터: 공진이 공통 과제가 될 수 있는 이유

DD 모터와 리니어 모터는 서로 다른 기계적 구성을 사용하지만, 둘 다 장비 구조의 동적 특성에 매우 민감할 수 있습니다.

DD 모터는 부하에서 회전 운동을 직접 생성하는 반면, 리니어 모터는 직선력을 직접 생성합니다.

두 기술 모두 기존 기계식 전달 부품을 최소화하므로 모터가 기계 부하에 직접 반응할 수 있습니다.

이는 낮은 기계 전달 오차, 높은 응답성 및 백래시 관련 영향 감소를 포함한 정밀 위치 결정에 상당한 이점을 제공합니다.

그러나 이는 기계 강성, 부하 관성, 장착 조건 및 구조 공진이 전체 서보 시스템에 강한 영향을 미칠 수 있음을 의미하기도 합니다.

따라서 DD 모터 시스템과 리니어 모터 시스템 모두 기계 설계와 서보 제어 간의 긴밀한 협업이 필요합니다.

다이렉트 드라이브 시스템에 기계 및 서보 공동 설계가 필요한 이유는 무엇인가?

다이렉트 드라이브 시스템의 주요 장점 중 하나는 기계식 전달 부품의 감소입니다.

모터와 부하 사이에 기존 기어박스가 없으므로 전달 체인을 단순화하고 모션 응답성을 향상시킬 수 있습니다.

그러나 전달 장치를 제거한다고 해서 기계 동특성까지 제거되는 것은 아닙니다.

대신 다이렉트 드라이브 모터는 기계 구조와 더욱 직접적으로 결합됩니다.

이로 인해 시스템 수준의 엔지니어링이 특히 중요해집니다.

모터, 엔코더, 베어링, 부하, 장비 프레임, 장착 인터페이스, 컨트롤러 및 서보 파라미터는 하나의 모션 제어 시스템으로 고려해야 합니다.

따라서 고정밀 장비에서 최상의 성능을 달성하려면 다음 두 가지가 모두 필요합니다.

기계적으로 견고하고 동적으로 잘 설계된 구조

및

충분한 대역폭과 적절한 공진 억제 기능을 갖춘 서보 시스템.

어느 한쪽도 다른 쪽의 단점을 완전히 보상할 수 없습니다.

기계 공진 제어가 특히 중요한 분야는 어디인가?

기계 공진 관리는 높은 위치 정밀도와 짧은 정착 시간이 요구되는 애플리케이션에서 특히 중요합니다.

이러한 분야에는 정밀 CNC 로터리 축, 반도체 제조 장비, 웨이퍼 핸들링 시스템, 광학 검사 장비, AOI 시스템, 레이저 가공 장비, 정밀 로터리 스테이지, 산업 자동화 시스템 및 첨단 로봇 메커니즘이 포함됩니다.

이러한 애플리케이션에서 장비 진동은 음향 소음에만 영향을 미치는 것이 아닙니다.

이는 위치 정밀도, 정착 시간, 검사 반복성, 표면 품질, 이미지 안정성, 가공 품질 및 생산 처리량에 직접적인 영향을 미칠 수 있습니다.

예를 들어 광학 검사 스테이지의 진동은 이미지 획득에 영향을 줄 수 있으며, CNC 로터리 축의 진동은 가공 정밀도와 표면 마감에 영향을 줄 수 있습니다.

요구되는 위치 정밀도와 동적 응답이 높을수록 기계 공진은 더욱 중요해집니다.

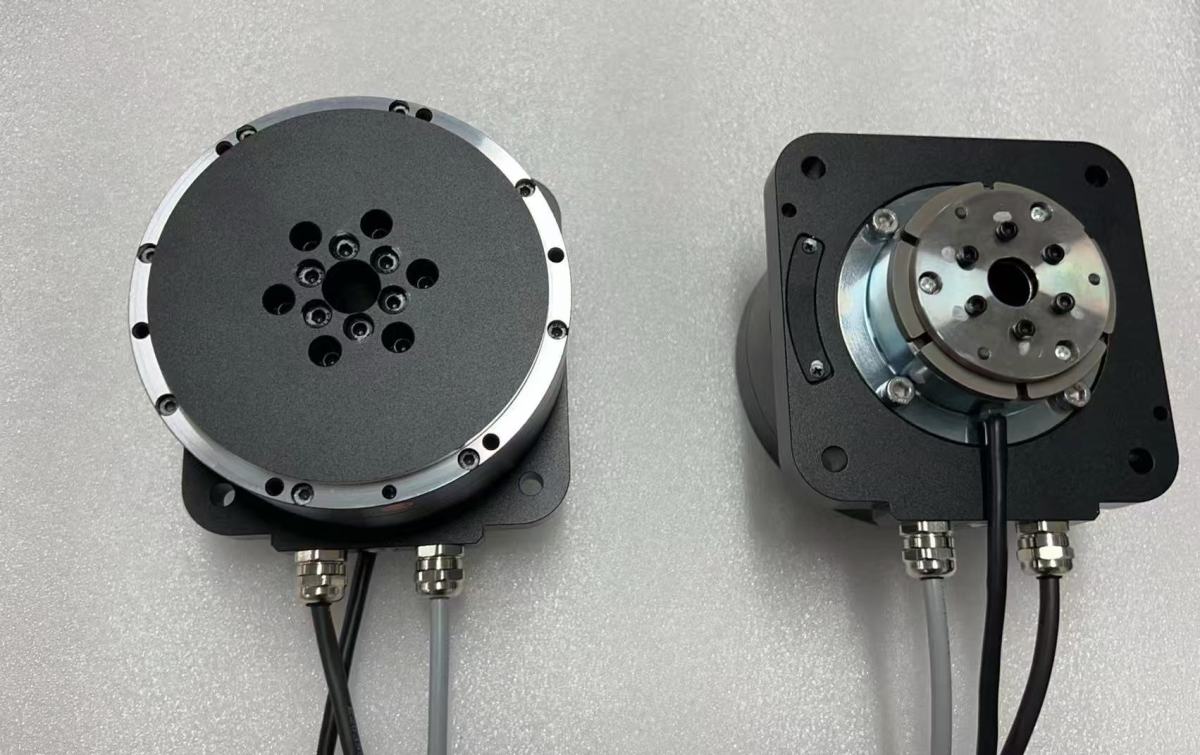

HONPINE 다이렉트 드라이브 토크 모터는 정밀 모션 시스템을 어떻게 지원하는가?

정밀 모션 부품 제조업체인 HONPINE은 높은 위치 정밀도, 직접 토크 전달, 컴팩트한 통합 및 동적 응답이 중요한 애플리케이션을 위한 다이렉트 드라이브 토크 모터와 DD 모터 솔루션을 개발합니다.

그러나 DD 모터의 성능은 장비 구조와 독립적으로 평가할 수 없습니다.

다이렉트 드라이브 토크 모터를 선택할 때 엔지니어는 모터 토크, 연속 토크, 피크 토크, 로터 관성, 엔코더 분해능, 부하 관성, 구조 강성, 베어링 구성 및 요구되는 서보 대역폭을 함께 고려해야 합니다.

HONPINE은 시스템 관점에서 모터 및 애플리케이션 요구 사항을 평가하여 장비 제조업체가 다이렉트 드라이브 모터를 기계 부하 및 모션 요구 사항에 맞출 수 있도록 지원합니다.

정밀 자동화, CNC, 반도체 장비, 광학 검사, 로보틱스 및 기타 까다로운 모션 애플리케이션에서 이러한 시스템 수준 접근 방식은 엔지니어가 토크, 정밀도, 동적 응답 및 진동 제어 간에 더 나은 균형을 달성하도록 도울 수 있습니다.

결론: 서보 파라미터만이 아니라 기계 공진을 해결하십시오

기계 공진은 고성능 DD 모터 서보 시스템이 기대되는 장비 성능을 제공하지 못하는 가장 일반적인 이유 중 하나입니다.

핵심은 기계 공진 주파수와 서보 크로스오버 주파수의 관계를 이해하는 것입니다.

고주파 공진의 경우 적절히 구성하면 디지털 필터링이 효과적인 해결책을 제공할 수 있습니다.

저주파 공진, 특히 공진이 서보 제어 대역폭에 접근하거나 겹치는 경우에는 일반적으로 기계적 최적화를 우선해야 합니다.

가장 중요한 원칙은 간단합니다.

강성이 부족한 기계 구조를 서보 파라미터가 무한정 보상할 것이라고 기대하지 마십시오.

고성능 다이렉트 드라이브 시스템에는 잘 설계된 기계 구조와 적절히 튜닝된 서보 시스템이 모두 필요합니다.

질량, 강성, 공진 주파수, 서보 대역폭, 필터링 및 부하 특성을 함께 분석함으로써 엔지니어는 시행착오식 튜닝을 넘어 더 안정적이고 응답성이 뛰어나며 정밀한 모션 시스템을 구축할 수 있습니다.

정밀 자동화, CNC, 반도체, 검사, 로보틱스 및 기타 첨단 모션 시스템을 개발하는 장비 제조업체에게 적합한 DD 모터 또는 다이렉트 드라이브 토크 모터를 선택하는 것은 시작에 불과합니다. 궁극적인 성능은 모터, 기계 구조, 엔코더, 컨트롤러 및 서보 파라미터를 하나의 통합 시스템으로 조화시키는 데서 나옵니다.
