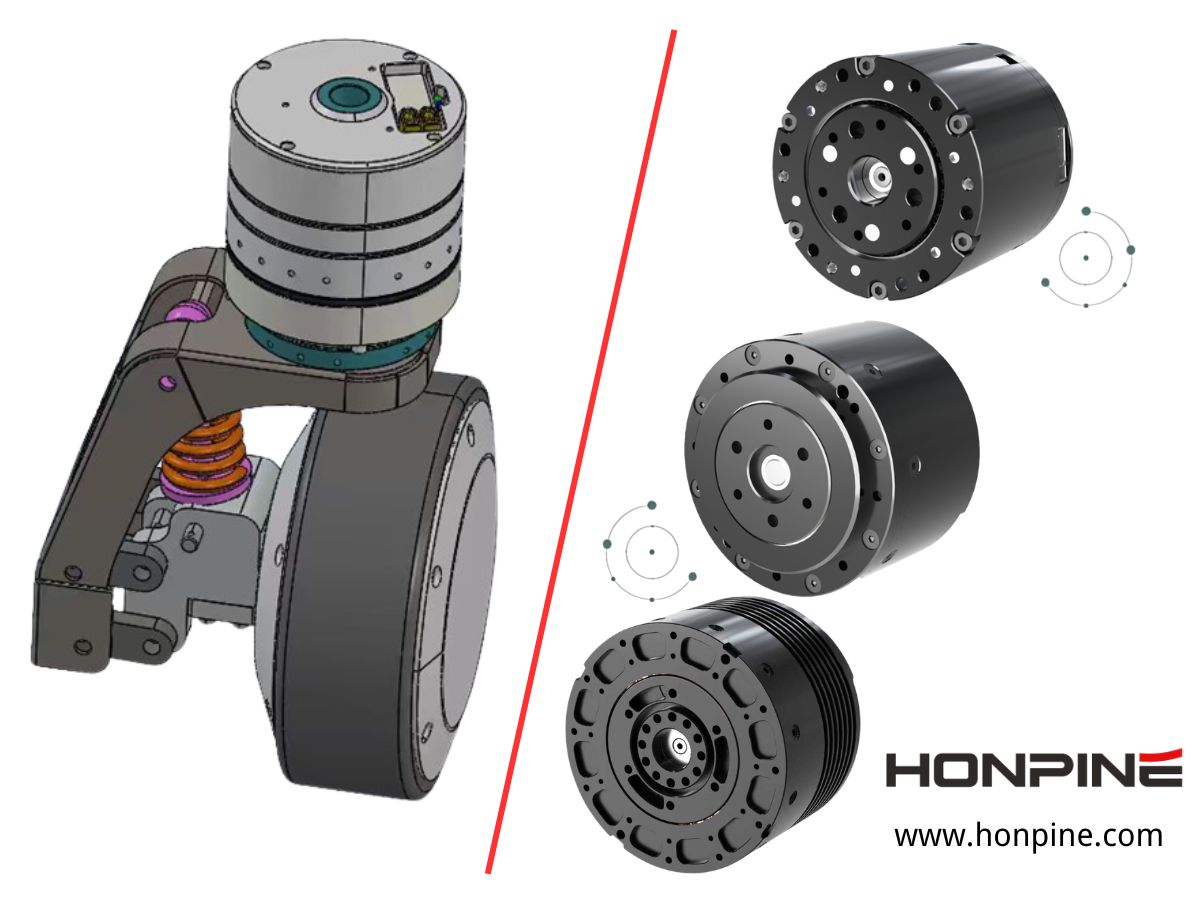

AGV 휠 허브 모터용 유성 구동 액추에이터: 토크, 회전 반경 및 구동 통합 과제 해결

안녕하세요, 여러분. 저는 HONPINE의 기술 이사 Theodore Li입니다. 오늘은 유성 구동 액추에이터를 AGV 휠 허브 모터 시스템에 어떻게 사용할 수 있는지, 그리고 더 중요하게는 어떤 실질적인 엔지니어링 문제를 해결할 수 있는지 소개하겠습니다.

스마트 공장, 창고, 물류센터 및 자동화 생산 라인에서 AGV와 AMR의 사용이 증가함에 따라 휠 구동 시스템에 대한 요구사항도 더욱 까다로워지고 있습니다. AGV는 무거운 적재물을 싣고 출발하고, 경사로를 오르며, 부드럽게 가속하고, 빈번한 정지 및 역방향 운전에서도 안정적으로 작동하기 위해 충분한 휠 토크가 필요합니다. 동시에 AGV 섀시 내부의 가용 공간은 매우 제한적인 경우가 많으므로 전체 구동 시스템은 컴팩트하게 유지되어야 합니다.

정밀 동력전달 및 모션 제어 분야의 경험에 비추어 볼 때, 가장 중요한 과제 중 하나는 전기 모터의 운전 특성과 AGV 휠의 실제 요구사항 간의 불일치입니다. 모터는 비교적 높은 속도에서 효율적으로 작동할 수 있지만, 휠은 훨씬 낮은 속도와 현저히 높은 토크를 필요로 합니다.

바로 이 지점에서 유성 구동 액추에이터가 특히 유용해집니다. 모터를 유성 감속 메커니즘과 결합하고, 시스템 아키텍처에 따라 피드백, 브레이크 및 기타 구동 부품을 추가함으로써 액추에이터는 고속 모터 출력을 휠에 필요한 저속·고토크 운동으로 변환할 수 있습니다.

이 글에서는 휠 토크, 기어비, 등판 능력, 회전 반경, 직접 구동 시스템 및 하모닉 구동 액추에이터를 포함하여 유성 구동 액추에이터와 AGV 휠 허브 모터 간의 엔지니어링 관계를 설명하겠습니다.

AGV 휠 허브 모터란 무엇인가?

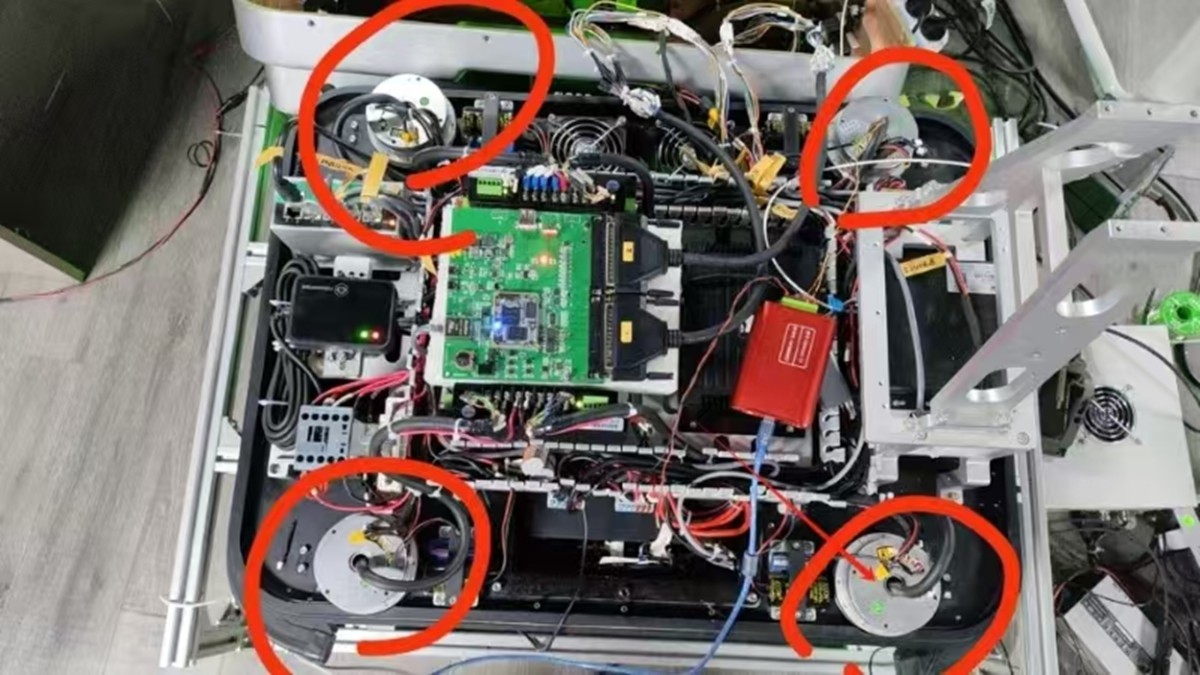

AGV 휠 허브 모터는 모터가 구동 휠 가까이에 배치되어 차량 이동에 필요한 기계적 동력을 제공하는 구동 시스템입니다. 차량 아키텍처에 따라 모터는 휠 내부에 직접 설치되거나 감속 기어박스를 통해 휠에 연결될 수 있습니다.

언뜻 보면 원리는 간단해 보입니다. 그러나 실제 AGV 구동 시스템을 설계할 때는 많은 요구사항을 동시에 고려해야 합니다. 모터는 AGV를 가속하고, 구름 저항을 극복하며, 경사면을 오르고, 필요한 적재물을 운반할 수 있는 충분한 토크를 발생시켜야 합니다. 동시에 넓은 속도 범위에서 효율적으로 작동하면서 차량 섀시 내부에 들어갈 만큼 컴팩트해야 합니다.

이로 인해 근본적인 엔지니어링 문제가 발생합니다. 모터의 최적 운전 속도는 일반적으로 AGV 휠에 요구되는 속도보다 훨씬 높습니다.

예를 들어, 전기 모터는 분당 수천 회전에서 효율적으로 작동할 수 있지만 AGV 휠은 분당 수백 회전만 필요할 수 있습니다. 모터를 휠에 직접 연결하면 모터는 저속에서 비교적 높은 토크를 발생시켜야 합니다. 많은 경우 이는 더 큰 모터, 높은 전류 수요, 더 큰 열 부하 및 증가한 설치 공간으로 이어집니다.

유성 구동 액추에이터는 모터와 휠 사이에 감속 변속기를 배치함으로써 또 다른 접근 방식을 제공합니다.

AGV 휠 허브 모터에 유성 구동 액추에이터가 필요한 이유는 무엇인가?

모터 속도와 휠 속도의 매칭

첫 번째로 해결해야 할 문제는 모터 속도와 휠 속도의 차이입니다.

이 관계는 다음과 같이 표현할 수 있습니다:

n_w = n_m / i

여기서 n_w는 휠 속도, n_m은 모터 속도, i는 유성 기어박스 감속비입니다.

적절한 감속비를 선택하면 모터는 효율적인 속도 범위에 더 가깝게 작동할 수 있고, 휠은 AGV에 필요한 낮은 속도로 회전합니다.

이는 차량이 일반적으로 비교적 낮은 휠 속도와 높은 휠 토크를 요구하기 때문에 AGV 견인 시스템에서 특히 중요합니다. 모터가 필요한 모든 휠 토크를 직접 발생시키도록 하는 대신, 유성 변속기를 사용하여 고속·저토크 모터 출력을 저속·고토크 휠 출력으로 변환할 수 있습니다.

엔지니어링 관점에서 이는 모터 선택의 자유도를 높여 줍니다. 모터 자체가 모든 휠 엔드 요구사항을 충족하도록 하는 대신, 모터와 기어박스를 완전한 동력전달 시스템으로 최적화할 수 있습니다.

모터 크기를 단순히 키우지 않고 휠 엔드 토크 증가

휠 토크는 AGV 구동 시스템에서 가장 중요한 파라미터 중 하나입니다.

단순화한 관계식은 다음과 같습니다:

T_w = T_m × i × η

여기서 T_w는 휠 토크, T_m은 모터 토크, i는 감속비, η는 전달 효율입니다.

따라서 유성 기어박스는 기계적 토크 증배 기능을 제공합니다. 이를 통해 비교적 컴팩트한 모터가 휠에서 상당히 높은 토크를 발생시킬 수 있습니다.

AGV가 무거운 적재물을 운반해야 할 때 이러한 장점은 더욱 분명해집니다. 출발, 가속, 등판 또는 구름 저항의 일시적 증가를 극복하는 동안 휠은 모터 단독으로 효율적으로 제공할 수 있는 것보다 훨씬 높은 토크를 필요로 할 수 있습니다.

이러한 상황에서 유성 구동 액추에이터는 모터 직경과 중량을 단순히 증가시키지 않고 필요한 휠 엔드 토크를 달성하도록 도와줄 수 있습니다.

휠 직경이 AGV 구동 토크에 미치는 영향

엔지니어와 AGV 휠 구동 시스템을 논의할 때 휠 직경은 세심한 주의가 필요한 또 다른 파라미터입니다.

지면에서 발생하는 견인력은 대략 다음과 같이 계산할 수 있습니다:

F_t = T_w / r

여기서 F_t는 가용 견인력, T_w는 휠 토크, r은 유효 휠 반경입니다.

이는 더 큰 휠이 향상된 지상고와 작은 바닥 불규칙성을 더 잘 통과할 수 있는 능력 등 여러 장점을 가진다는 의미입니다. 그러나 더 큰 휠은 동일한 견인력을 발생시키기 위해 더 큰 휠 토크도 필요로 합니다.

예를 들어 AGV에 특정 견인력이 필요할 경우, 휠 반경이 증가하면 필요한 휠 토크도 비례하여 증가합니다.

이 때문에 휠 모터를 독립적으로 선택하기보다 휠 직경, 적재량, 경사, 가속도, 모터 특성 및 기어박스 비율을 함께 고려할 것을 권장합니다.

적절하게 선택된 유성 구동 액추에이터는 모터 특성을 실제 휠 직경 및 차량 운전 요구사항에 맞출 수 있습니다.

중량물 출발 문제 해결

출발은 정상 상태 주행보다 더 높은 요구사항을 수반하는 경우가 많습니다.

AGV가 정지 상태에서 출발할 때 구동 시스템은 구름 저항과 가속력을 극복해야 합니다. 차량이 경사면에서 운전되는 경우에는 차량 진행 반대 방향으로 작용하는 중력 성분도 극복해야 합니다.

필요한 견인력은 다음과 같이 추정할 수 있습니다:

F_required = mg sinθ + C_rr mg cosθ + ma

여기서 m은 적재물을 포함한 AGV 총질량, g는 중력 가속도, θ는 경사각, C_rr은 구름 저항 계수, a는 가속도입니다.

이에 해당하는 휠 토크는 다음과 같습니다:

T_w,required = F_required × r

이 계산은 실제 AGV 적용 사례에서 자주 보는 문제를 설명합니다. 차량이 비어 있을 때는 구동 시스템이 잘 작동할 수 있지만, AGV가 최대 적재량을 운반할 때는 출발 성능이 크게 달라질 수 있습니다.

유성 구동 액추에이터는 휠에서 토크 증배를 제공하므로 지나치게 큰 모터를 사용하지 않고도 필요한 출발 토크를 달성하기가 쉬워집니다.

이러한 이유로 AGV 휠 구동 시스템을 평가할 때 모터의 정격 출력만 살펴보는 것은 권장하지 않습니다. 피크 휠 토크, 출발 토크, 가속 요구사항 및 실제 부하 조건도 똑같이 중요합니다.

AGV 등판 능력 향상

공장 및 물류 시설에서 운전되는 AGV는 경사로, 적재 플랫폼, 문턱 또는 고르지 않은 바닥을 만날 수 있습니다. 차량이 경사면을 오를 때 구동력의 일부는 중력을 극복하는 데 사용되어야 합니다.

경사가 가팔라지고 차량이 무거워질수록 필요한 휠 토크는 커집니다.

유성 구동 액추에이터는 비교적 컴팩트한 모터 패키지를 유지하면서 가용 휠 엔드 토크를 높여 줍니다. 따라서 높은 적재 능력과 제한된 섀시 공간을 모두 요구하는 AGV에 특히 적합한 아키텍처입니다.

그러나 가능한 한 가장 높은 감속비를 단순히 선택하는 것은 권장하지 않습니다.

지나치게 높은 감속비는 최대 휠 속도를 낮추고 차량의 동적 응답에도 영향을 줄 수 있습니다. 따라서 감속비는 모터 속도, 휠 직경, 최대 차량 속도, 연속 토크, 피크 토크, 가속도 및 듀티 사이클에 따라 선택해야 합니다.

목표는 휠 토크와 휠 속도 간의 올바른 균형을 찾는 것입니다.

유성 구동 액추에이터와 AGV 회전 반경의 관계

회전 성능은 AGV 설계에서 또 다른 중요한 고려사항입니다.

차동 구동 AGV의 경우 차량은 좌우 구동 휠의 속도를 독립적으로 제어하여 방향을 변경합니다. 회전 반경의 단순화된 관계식은 다음과 같습니다:

R = L × (v_L + v_R) / [2(v_R − v_L)]

여기서 R은 회전 반경, L은 좌우 휠 접지 경로 간 거리, v_L 및 v_R은 각 휠 속도입니다.

두 휠이 서로 다른 속도로 회전하면 AGV는 곡선 경로를 따라 움직입니다. 좌우 휠이 반대 방향으로 같은 속도로 회전하면 이론적인 회전 반경은 0에 가까워질 수 있습니다.

여기에는 때때로 오해되는 중요한 점이 있습니다. 유성 구동 액추에이터 자체가 AGV의 회전 반경을 결정하지는 않습니다.

실제 회전 반경은 주로 AGV의 기계적 아키텍처, 휠 배치, 휠베이스 또는 트레드 폭, 조향각 및 제어 전략에 의해 결정됩니다. 유성 구동 액추에이터는 휠의 가용 토크와 속도에 영향을 미치며, 이는 구동 시스템이 필요한 휠 속도 차이를 정확하고 안정적으로 달성할 수 있는지를 결정합니다.

작은 회전 반경, 제로 반경 회전 또는 빈번한 정·역방향 운전이 필요한 AGV의 경우 구동 액추에이터는 반복적인 토크 반전과 동적 부하 변화도 견뎌야 합니다.

따라서 AGV의 회전 반경을 논의할 때는 기어박스만 보는 대신 전체 구동 시스템을 고려해야 합니다.

유성 구동 액추에이터와 직접 구동 휠 모터 비교

직접 구동 휠 모터는 기계적 감속 단계를 제거합니다. 모터가 휠을 직접 구동하므로 기어박스 백래시와 추가 기계식 전달 단계가 없습니다.

이 아키텍처에는 명확한 장점이 있습니다. 기계 구조가 비교적 단순할 수 있으며, 기어박스가 없으므로 기어 마모와 전달 백래시가 제거됩니다.

그러나 모터는 필요한 휠 토크를 직접 발생시켜야 합니다.

AGV 휠은 일반적으로 저속에서 비교적 높은 토크를 필요로 하므로, 직접 구동 시스템에는 더 높은 연속 토크 능력을 갖춘 더 큰 모터가 필요할 수 있습니다. 모터에는 더 큰 전자기 구조와 더 큰 열 용량도 필요할 수 있습니다.

이는 모터 크기와 가용 섀시 공간 사이의 일반적인 설계 충돌을 초래합니다.

유성 구동 액추에이터는 다른 접근 방식을 취합니다. 모터 자체가 모든 휠 토크를 발생시키도록 요구하는 대신, 유성 기어박스는 출력 토크를 높이고 모터 속도를 적절한 휠 속도로 낮춥니다.

AGV 견인 용도에서 저는 일반적으로 유성 아키텍처가 토크 밀도, 효율, 기계적 크기, 내구성 및 시스템 비용 간의 실용적인 균형이라고 봅니다.

매우 높은 효율, 단순한 기계 구조 또는 특정 저속 모터 특성이 주된 우선순위일 경우 직접 구동도 여전히 우수한 솔루션이 될 수 있습니다. 올바른 선택은 실제 AGV 설계에 따라 달라집니다.

유성 구동 액추에이터와 하모닉 구동 액추에이터 비교

유성 변속기와 하모닉 변속기는 기계적 특성이 다르므로 액추에이터의 기능에 따라 선택해야 합니다.

하모닉 구동 액추에이터는 매우 낮은 백래시, 높은 감속비, 컴팩트한 구조 및 높은 위치 결정 정밀도로 잘 알려져 있습니다. 이러한 특성으로 인해 하모닉 변속기는 로봇 관절, 정밀 회전축, 카메라 플랫폼 및 각도 위치 결정 정밀도가 주된 요구사항인 기타 용도에 매우 적합합니다.

AGV 견인 휠은 다른 조건에서 작동합니다.

휠 구동부는 반복적인 가속과 감속, 휠 하중의 급격한 변화, 바닥 충격, 휠 슬립 및 빈번한 토크 반전을 겪을 수 있습니다. 따라서 변속기는 많은 반복 사이클 동안 안정적인 작동을 유지하면서 높은 토크 용량을 제공해야 합니다.

이러한 유형의 견인 용도에서 유성 기어박스는 높은 토크 밀도, 효율적인 전달, 다수의 유성 기어를 통한 하중 분배 및 컴팩트한 패키지 내에서 높은 출력 토크를 처리할 수 있는 능력 때문에 더 실용적인 선택인 경우가 많습니다.

이는 유성 변속기가 하모닉 변속기보다 항상 더 우수하다는 의미는 아닙니다. 두 변속기는 서로 다른 문제를 해결하도록 설계되었습니다.

AGV에서 저는 일반적으로 견인축에는 유성 변속기를 고려하고, 조향 메커니즘에 매우 낮은 백래시와 정확한 각도 위치 결정이 필요할 경우 정밀 조향축에는 하모닉 변속기를 고려합니다.

유성 변속기가 AGV 견인에 적합한 이유

높은 토크 밀도

유성 기어 구조는 여러 유성 기어를 통해 전달 하중을 분배합니다. 이를 통해 비교적 컴팩트한 기어박스가 상당한 토크를 처리할 수 있습니다.

설치 공간은 제한적이지만 휠 토크 요구사항이 높을 수 있는 AGV 휠 구동에서 이는 유성 변속기의 주요 장점 중 하나입니다.

기계 설계 관점에서 기어박스를 휠 가까이에 설치해야 할 때 컴팩트한 패키지에서 높은 출력 토크를 얻을 수 있는 능력은 특히 가치가 있습니다.

컴팩트한 설치

AGV 섀시에는 구동 시스템 외에도 배터리, 컨트롤러, 센서, 안전 장비, 통신 시스템 및 기계 구조가 포함되는 경우가 많습니다.

이는 설치 공간의 매 밀리미터가 중요해질 수 있음을 의미합니다.

통합형 유성 구동 액추에이터는 모터, 기어박스, 엔코더, 브레이크 및 장착 구조를 완전히 독립된 유닛으로 설계하는 대신, 여러 구동 부품을 더욱 컴팩트한 어셈블리로 통합할 수 있습니다.

이를 통해 AGV 제조업체는 섀시와 휠 어셈블리를 설계할 때 더 큰 자유도를 확보할 수 있습니다.

높은 전달 효율

유성 기어박스는 적절히 설계되고 모터 및 운전 조건과 적합하게 매칭되면 높은 전달 효율을 제공할 수 있습니다.

장시간 작동하는 AGV에서 전달 효율은 에너지 소비와 배터리 활용도에 직접적인 영향을 줍니다.

고효율 구동 시스템은 불필요한 에너지 손실을 줄이고 차량이 가용 배터리 용량을 더 효과적으로 활용하도록 도울 수 있습니다.

반복적인 부하 변화 처리

AGV 구동 휠은 빈번하게 가속, 감속, 정지, 역회전 및 방향 전환을 수행합니다.

따라서 변속기는 일정한 부하뿐 아니라 반복적인 토크 변동을 처리해야 합니다.

유성 아키텍처는 연속 토크 능력과 단시간 피크 토크의 조합이 필요한 용도에 적합합니다.

통합형 유성 구동 액추에이터가 분리형 기어박스보다 더 나을 수 있는 이유

기존 AGV 구동 시스템은 모터, 분리형 유성 기어박스, 엔코더, 브레이크, 장착 브래킷 및 기타 부품을 사용할 수 있습니다.

이 접근 방식은 유연성을 제공하지만 여러 기계적 및 전기적 인터페이스도 만듭니다.

통합형 유성 구동 액추에이터는 이러한 부품 중 여러 개를 하나의 엔지니어링된 모션 어셈블리로 결합할 수 있습니다. 이는 기계적 통합을 단순화하고 차량 개발 중 필요한 개별 부품 매칭 작업을 줄일 수 있습니다.

AGV 제조업체가 컴팩트한 휠 구동 플랫폼을 개발하면서 전체 치수, 장착 인터페이스, 케이블 배선, 엔코더 위치, 브레이크 구성 및 휠 연결을 조정해야 할 때 통합의 가치는 특히 분명해집니다.

모터와 기어박스를 별도 제품으로 취급하는 대신 액추에이터는 차량의 전체 모션 아키텍처 일부가 됩니다.

이 접근 방식은 공통 구동 아키텍처를 기반으로 서로 다른 AGV 플랫폼을 개발하는 것도 더 쉽게 만들 수 있습니다.

AGV용 유성 구동 액추에이터 선택 방법

AGV 용도에 맞는 유성 구동 액추에이터를 선택할 때 기어박스 비율만으로 시작하는 것은 권장하지 않습니다.

첫 단계는 AGV 자체와 최대 적재량을 포함한 총 이동 질량을 결정하는 것입니다. 이후 필요한 최고 속도, 가속도, 경사각, 휠 직경, 구동 휠 수, 구름 저항 및 운전 듀티 사이클을 고려해야 합니다.

휠 토크 요구사항은 정격 모터 출력만을 기준으로 기어박스를 선택하는 대신 실제 견인력으로부터 계산해야 합니다.

주요 파라미터 간의 관계는 다음과 같이 요약할 수 있습니다:

이러한 파라미터는 항상 함께 고려해야 합니다.

높은 감속비의 기어박스는 우수한 출력 토크를 제공할 수 있지만 최대 휠 속도를 제한할 수 있습니다. 더 큰 휠은 지상고를 개선할 수 있지만 필요한 휠 토크를 증가시킵니다. 더 큰 모터는 더 많은 토크를 제공할 수 있지만 귀중한 설치 공간을 차지합니다.

이러한 이유로 유성 구동 액추에이터는 독립된 기어박스가 아니라 완전한 AGV 휠 구동 시스템의 일부로 선택해야 합니다.

예시: AGV 휠 토크 추정

간단한 예를 살펴보겠습니다.

적재물을 포함하여 AGV의 총질량이 1,000 kg이라고 가정합니다. 차량은 각각 유효 휠 반경이 0.1 m인 4개의 구동 휠을 사용합니다. AGV가 가속하면서 5% 경사를 올라야 한다고 가정합니다.

필요한 견인력은 중력 저항, 구름 저항 및 가속력을 고려하여 추정할 수 있습니다:

F_required = mg sinθ + C_rr mg cosθ + ma

예를 들어 구름 저항 계수를 0.015, 가속도를 0.3 m/s²로 가정하면 이러한 단순화된 조건에서 총 견인력은 약 935 N입니다.

동일한 하중이 걸린 4개의 구동 휠을 사용하면 휠당 평균 견인력 요구사항은 대략 다음과 같습니다:

935 / 4 ≈ 234 N

이에 해당하는 휠 토크는 다음과 같습니다:

T_w = 234 × 0.1 ≈ 23.4 N·m

이는 엔지니어링 안전 계수를 적용하거나 동적 하중 이동, 타이어 마찰, 구동계 손실 및 기타 실제 조건을 고려하기 전의 휠 토크입니다.

유성 기어박스의 감속비가 20:1이고 가정한 전달 효율이 90%인 경우, 이 휠 토크를 발생시키는 데 필요한 모터 토크는 대략 다음과 같습니다:

T_m = 23.4 / (20 × 0.9) ≈ 1.3 N·m

이 간단한 예는 유성 구동 액추에이터를 사용하는 기본 이유를 보여줍니다. 모터가 저속에서 23 N·m 이상을 직접 발생시키도록 요구하는 대신, 유성 감속은 훨씬 작은 모터 토크를 필요한 휠 토크로 변환할 수 있습니다.

실제 AGV 설계에서는 안전 계수, 타이어-노면 마찰, 휠 하중 분포, 배터리 전압, 모터 열 한계, 기어박스 피크 토크, 가속 프로파일 및 과도 충격 하중도 고려해야 합니다.

유성 견인과 하모닉 조향: 실용적인 AGV 아키텍처

일부 고급 AGV 및 AMR의 경우 모든 축에 하나의 변속 기술만 선택할 필요는 없다고 생각합니다.

더 실용적인 아키텍처는 견인 휠에 유성 구동 액추에이터를 사용하고 조향 메커니즘에 하모닉 구동 액추에이터를 사용하는 것입니다.

유성 액추에이터는 가속, 등판 및 연속 견인을 포함한 고토크 휠 구동 기능을 처리합니다. 하모닉 액추에이터는 정확한 각도 위치 결정과 낮은 백래시가 요구될 때 조향축에 사용할 수 있습니다.

이를 통해 각 변속 기술은 기계적으로 적합한 기능을 수행할 수 있습니다.

예를 들어 4륜 조향 AGV는 조향축이 휠 방향을 정확하게 제어해야 하는 반면, 견인축은 높은 토크와 효율적인 연속 운전을 요구할 수 있습니다.

이러한 시스템에서 유성 견인 액추에이터와 하모닉 조향 액추에이터는 서로 경쟁하는 대신 상호 보완할 수 있습니다.

AGV 및 AMR 용도의 유성 구동 액추에이터

동일한 엔지니어링 원칙은 AMR에도 적용됩니다.

AMR 구동 휠은 가속, 적재물 운반, 경사로 등판 및 빈번한 방향 변경에 충분한 토크를 제공해야 합니다. 동시에 구동 시스템은 컴팩트한 이동형 플랫폼 내부에 장착되어야 합니다.

이 때문에 유성 구동 액추에이터는 차동 구동 AMR, 자율 지게차, 창고 운반 로봇, 이동형 플랫폼 및 기타 자동화 자재 취급 장비를 포함한 다양한 이동 로봇 아키텍처에 적합합니다.

구체적인 액추에이터 설계는 차량이 차동 구동, 조향 구동, 전방향 구동, 메카넘 휠 또는 다른 휠 구성을 사용하는지에 따라 달라집니다.

각 아키텍처에서 모터, 유성 감속비, 휠 직경, 출력 토크, 휠 속도 및 제어 전략은 하나의 시스템으로 평가되어야 합니다.

유성 구동 액추에이터는 실제로 어떤 문제를 해결하는가?

AGV 엔지니어링 관점에서 유성 구동 액추에이터를 보면, 그 가치는 단순히 휠 모터에 기어박스를 추가하는 데 있지 않습니다.

더 중요한 점은 여러 시스템 수준의 문제를 동시에 해결한다는 것입니다.

이는 높은 모터 속도와 낮은 휠 속도 간의 불일치를 해결합니다. AGV가 무거운 적재물을 싣고 출발하거나 경사면을 올라야 할 때 휠 엔드 토크를 높입니다. 모터 크기와 제한된 섀시 공간 간의 충돌을 해결하는 데 도움이 됩니다. 반복적인 가속, 감속, 역방향 운전 및 가변 휠 하중을 처리할 수 있는 변속 아키텍처를 제공합니다. 또한 모터, 유성 변속기, 피드백, 브레이크 및 기계적 인터페이스를 컴팩트한 구동 어셈블리로 통합하는 데 도움이 될 수 있습니다.

다시 말해 유성 구동 액추에이터는 단순한 변속 부품이 아닙니다. 적절하게 설계되면 AGV의 전체 모션 시스템에서 중요한 부분이 됩니다.

유성 구동 액추에이터 개발에 대한 HONPINE의 접근 방식

HONPINE은 산업 자동화 및 이동 로봇 용도를 위한 정밀 동력전달 및 모션 솔루션에 집중하고 있습니다.

AGV 또는 AMR용 유성 구동 액추에이터를 개발할 때 가장 중요한 점은 먼저 기어박스를 선택하는 것이 아니라 실제 차량 요구사항에서 시작하는 것이라고 생각합니다.

모터 특성, 감속비, 출력 토크, 휠 속도, 휠 직경, 엔코더 구성, 브레이크 요구사항, 설치 치수 및 기계적 인터페이스를 모두 함께 고려해야 합니다.

우리의 목표는 단순히 기어박스 토크를 높이는 것이 아닙니다. 더 중요한 목표는 모터, 유성 변속기, 피드백 시스템 및 휠 엔드 요구사항을 매칭하여 전체 구동 시스템이 효율적이고 안정적으로 작동하도록 하는 것입니다.

컴팩트한 설치 공간에서 높은 휠 토크가 필요한 AGV 제조업체를 위해 유성 구동 액추에이터는 기존의 분리형 모터-기어박스 아키텍처와 더 큰 직접 구동 모터 사이에서 실용적인 솔루션을 제공할 수 있습니다.

결론

모션 시스템 엔지니어로서의 관점에서 AGV 휠 구동 시스템을 설계하는 것은 충분한 출력을 가진 모터를 선택하는 문제만은 아닙니다.

휠 토크, 휠 직경, 차량 속도, 가속도, 적재량, 등판 능력, 회전 반경, 설치 공간, 열 성능 및 운전 듀티 사이클은 밀접하게 연결되어 있습니다.

직접 구동 휠 모터는 단순한 기계적 아키텍처를 제공하고 기어박스 백래시를 제거할 수 있지만, 낮은 휠 속도에서 높은 토크가 필요할 경우 더 큰 모터가 필요할 수 있습니다.

하모닉 구동 액추에이터는 우수한 위치 결정 정밀도와 매우 낮은 백래시를 제공하므로 정밀 조향 및 로봇 관절 용도에 적합합니다. 그러나 반복적인 충격과 높은 토크 반전을 겪는 견인 휠에 반드시 첫 번째 선택은 아닙니다.

유성 구동 액추에이터는 많은 AGV 및 AMR 견인 용도에 균형 잡힌 솔루션을 제공합니다. 높은 모터 속도를 낮은 휠 속도에 매칭하고 휠에서 모터 토크를 증배함으로써 높은 토크 밀도, 컴팩트한 설치, 효율적인 전달 및 안정적인 출발·등판 성능을 달성하는 데 도움이 됩니다.

따라서 AGV 제조업체의 핵심 질문은 단순히 유성 기어박스를 사용할지 여부가 아닙니다. 더 중요한 질문은 모터, 유성 변속기, 엔코더, 브레이크, 휠 인터페이스 및 제어 요구사항이 하나의 완전한 구동 시스템으로 엔지니어링되었는지 여부입니다.

유성 구동 액추에이터는 AGV의 적재량, 휠 직경, 속도, 토크 및 듀티 사이클에 적절히 매칭될 경우 컴팩트하고 효율적이며 안정적인 AGV 휠 구동 아키텍처의 중요한 부분이 될 수 있습니다.

읽어주셔서 감사합니다. 이 기술적 논의가 유성 구동 액추에이터가 AGV 및 AMR 휠 구동 용도에서 점점 더 고려되는 이유를 더 명확하게 이해하는 데 도움이 되기를 바랍니다.
