로봇 관절 액추에이터 선택 방법: 엔지니어가 확인해야 할 3가지 핵심 기준은?

로봇 관절 액추에이터를선택하는 것은 단순히 가장 높은 토크 또는 가장 작은 크기의 모델을 고르는 문제가 아닙니다. 산업용 로봇, 협동 로봇, 휴머노이드 로봇 및 기타 로봇 시스템에서 액추에이터 선택은 관절 성능, 제어 안정성, 기계적 통합 및 개발 시간에 직접적인 영향을 미칩니다.

적합한 로봇 관절 액추에이터는 각 관절의 기계적 요구 사항에 부합해야 하며, 로봇의 엔코더, 컨트롤러, 통신 네트워크 및 전력 아키텍처와도 올바르게 작동해야 합니다.

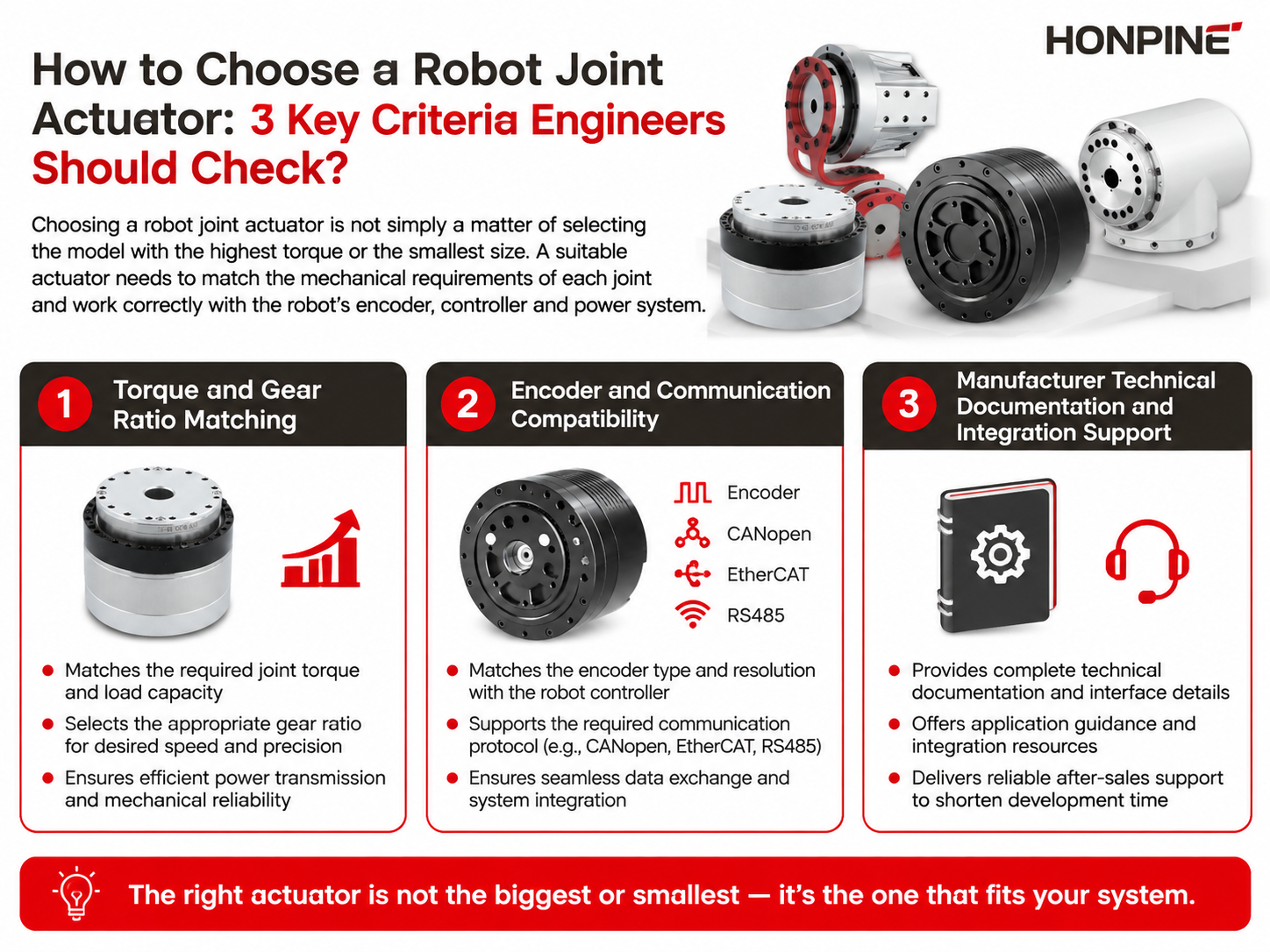

로봇 암 또는 휴머노이드 로봇을 개발하는 엔지니어는 액추에이터 사양을 비교하기 전에 토크와 감속비 매칭, 엔코더 및 통신 호환성, 제조업체의 기술 문서 및 통합 지원이라는 세 가지 기준에 특히 주목해야 합니다.

1. 로봇 관절 액추에이터를 비교하기 전에 토크와 감속비를 계산하십시오

로봇 관절 액추에이터 선정의 첫 단계는 각 관절의 실제 부하 요구 사항을 계산하는 것입니다.

로봇의 모든 관절에 동일한 액추에이터가 필요한 것은 아닙니다. 어깨, 팔꿈치, 고관절, 무릎, 손목 및 기타 관절은 부하, 레버 암, 운동 프로파일 및 요구 가속도가 서로 다르므로 토크 요구 사항도 크게 달라질 수 있습니다.

엔지니어는 제품 카탈로그부터 시작하는 대신, 먼저 각 관절에 필요한 연속 토크, 피크 토크, 속도, 감속비 및 듀티 사이클을 정의해야 합니다.

연속 토크와 피크 토크는 별도로 고려해야 합니다

연속 토크는 정상 작동 중 액추에이터가 제공할 수 있는 토크를 의미하며, 피크 토크는 단시간의 가속, 감속, 외부 하중 또는 동적 운동과 관련됩니다.

피크 토크만을 선정 기준으로 사용하면, 사양상으로는 충분히 강력해 보이지만 연속 작동에는 적합하지 않은 액추에이터를 선택할 수 있습니다.

따라서 로봇 관절의 선정 과정에서는 다음 사항을 고려해야 합니다:

• 연속 또는 정격 토크

• 피크 토크

• 관절 속도

• 필요 가속도

• 감속비

• 듀티 사이클

• 외부 방사 및 축방향 하중

• 작동 온도

• 가용 설치 공간

실제 토크 요구 사항은 액추에이터의 최대 사양으로 추정하기보다 로봇의 기계 구조와 운동 프로파일에 따라 계산해야 합니다.

감속비는 로봇 관절 성능에 직접적인 영향을 미칩니다

감속비는 로봇 관절 액추에이터를 선정할 때 또 하나의 중요한 파라미터입니다.

더 높은 감속비는 출력 토크를 높이고 위치 결정 분해능을 향상시킬 수 있지만, 출력 속도, 환산 관성, 효율 및 역구동성에도 영향을 줄 수 있습니다.

이러한 이유로 감속비는 모터 특성 및 관절 요구 사항과 함께 선정해야 합니다.

예를 들어, 고부하 어깨 또는 고관절은 높은 출력 토크와 토크 밀도를 우선시할 수 있는 반면, 손목 관절은 소형 치수, 낮은 관성 및 동적 응답을 더 중시할 수 있습니다.

이것이 로봇 전체에 하나의 액추에이터 모델을 사용하는 대신, 서로 다른 관절에 서로 다른 액추에이터 크기와 감속비를 사용할 수 있는 이유 중 하나입니다.

액추에이터 아키텍처를 관절에 맞추십시오

서로 다른 전동 기술도 최종 관절 설계에 영향을 미칠 수 있습니다.

하모닉 액추에이터는 높은 감속비, 소형 치수, 낮은 백래시 및 높은 위치 결정 정밀도가 필요한 로봇 관절에 매력적인 선택지가 될 수 있습니다. 유성기어 기반 액추에이터는 토크 밀도, 효율, 속도 또는 기계적 아키텍처가 우선시되는 경우 또 다른 옵션을 제공할 수 있습니다.

중요한 점은 광고된 토크가 가장 높은 기술을 단순히 선택하는 것이 아니라, 관절의 실제 기계적 요구 사항에 따라 전동 유형을 선택해야 한다는 것입니다.

로봇 제조업체의 경우, 공급업체에 문의하기 전에 관절별 요구 사항 표를 작성하는 것이 유용한 접근 방식입니다. 이를 통해 액추에이터 크기, 감속비, 모터 정격 및 엔코더 구성을 동일한 엔지니어링 기준으로 평가할 수 있습니다.

2. 엔코더 및 통신 구성은 통합 시간을 좌우할 수 있습니다

토크와 기계적 치수는 액추에이터가 물리적으로 관절을 구동할 수 있는지를 결정합니다. 그러나 엔코더 및 통신 구성은 액추에이터를 로봇 제어 시스템에 얼마나 쉽게 통합할 수 있는지를 결정합니다.

이는 로봇 개발 초기 단계에서 종종 과소평가됩니다.

로봇 관절 액추에이터는 우수한 기계적 성능을 가질 수 있지만, 엔코더 인터페이스, 통신 프로토콜, 배선 또는 제어 아키텍처가 로봇의 기존 시스템과 맞지 않으면 상당한 통합 작업을 초래할 수 있습니다.

단일 엔코더 또는 듀얼 엔코더?

엔코더 구성은 로봇의 제어 아키텍처에 따라 평가해야 합니다.

일부 관절 제어 시스템에서는 단일 엔코더가 충분한 피드백을 제공할 수 있습니다. 보다 까다로운 로봇 관절에는 모터 측과 출력 측의 피드백을 더욱 고도화된 모션 제어에 사용할 수 있는 듀얼 엔코더 아키텍처가 유리할 수 있습니다.

두 피드백 위치는 전동 장치와 관절 운동에 대해 서로 다른 정보를 제공할 수 있습니다.

예를 들어, 모터 측 피드백은 모터 정류 및 고속 제어에 중요할 수 있으며, 출력 측 피드백은 실제 관절 위치에 대한 보다 직접적인 정보를 제공할 수 있습니다.

높은 위치 결정 정밀도, 컴플라이언스 제어, 힘 제어 또는 고급 전동 보상이 필요한 적용 분야에서는 단일 엔코더 아키텍처가 충분한지 평가해야 합니다.

엔코더 분해능도 고려해야 합니다. 높은 엔코더 분해능은 더 정밀한 위치 피드백을 제공할 수 있지만, 실질적인 개선은 전체 제어 시스템, 기계 강성, 전동 특성 및 서보 튜닝에 따라 달라집니다.

CAN, CANopen, EtherCAT 또는 기타 인터페이스?

통신 프로토콜은 로봇 관절 액추에이터를 선정할 때 또 다른 중요한 고려 사항입니다.

CAN과 CANopen은 비교적 간단한 아키텍처와 다축 통신에 대한 적합성으로 인해 분산형 모션 시스템에서 일반적으로 사용됩니다.

EtherCAT은 로봇이 여러 관절과 중앙 컨트롤러 간의 고속 동기화 통신을 요구할 때 유리할 수 있습니다.

올바른 선택은 로봇의 전체 제어 아키텍처에 따라 달라집니다.

액추에이터를 구매하기 전에 엔지니어는 다음을 확인해야 합니다:

• 지원되는 통신 프로토콜

• 통신 주기 요구 사항

• 노드 또는 축 구성

• 배선 및 커넥터 정의

• CANopen 객체 사전 또는 이에 상응하는 통신 문서

• 해당하는 경우 EtherCAT 구성 파일

• 오류 코드 및 진단 정보

• 파라미터 구성 방법

• 펌웨어 및 소프트웨어 호환성

액추에이터를 독립된 모터로 평가해서는 안 됩니다. 완전한 로봇 제어 시스템의 일부로 평가해야 합니다.

기술 문서는 더 높은 정격의 액추에이터보다 더 많은 시간을 절약할 수 있습니다

가장 일반적인 통합 문제 중 하나는 반드시 하드웨어 고장이 아닙니다. 단순히 기술 정보의 부족입니다.

제조업체가 기본 사양표만 제공한다면, 엔지니어는 여전히 커넥터 핀 배열, 통신 파라미터, 엔코더 설정, 제어 명령, 고장 코드 및 시운전 절차를 직접 파악해야 할 수 있습니다.

완전한 기술 문서를 제공하는 공급업체는 이러한 불확실성을 크게 줄일 수 있습니다.

로봇 관절 액추에이터의 유용한 문서에는 제품 데이터시트, 배선도, 통신 프로토콜, 파라미터 목록, 제어 지침, 기계 도면 및 문제 해결 정보가 포함되어야 합니다.

이러한 문서는 액추에이터가 도착한 후가 아니라 구매 결정을 내리기 전에 이상적으로 제공되어야 합니다.

3. 제조업체의 기술 문서 및 엔지니어링 지원을 평가하십시오

세 번째 기준은 일반적인 액추에이터 사양표에 나타나지 않기 때문에 종종 간과됩니다.

그러나 로봇 제조업체 및 시스템 통합업체에게 공급업체의 엔지니어링 지원은 개발 시간에 직접 영향을 미칠 수 있습니다.

액추에이터는 로봇 관절의 한 구성요소일 뿐입니다. 엔지니어는 여전히 이를 기계 구조, 전기 시스템, 통신 네트워크 및 모션 제어 소프트웨어에 통합해야 합니다.

따라서 기술 역량을 갖춘 액추에이터 공급업체는 제품 카탈로그 이상의 것을 제공해야 합니다.

주문 전에 기술 문서를 확인하십시오

로봇 관절 액추에이터를 선정하기 전에 공급업체에 완전한 기술 패키지를 요청하십시오.

최소한 엔지니어는 제조업체가 다음을 제공할 수 있는지 확인해야 합니다:

기계 문서: 3D 모델, 치수 도면, 장착 정보, 샤프트 사양, 허용 하중 및 설치 요구 사항.

전기 문서: 커넥터 정의, 배선도, 전압 요구 사항, 전류 정격, 브레이크 배선 및 엔코더 인터페이스.

제어 문서: 통신 프로토콜, 제어 파라미터, 작동 모드, 오류 코드 및 시운전 지침.

성능 문서: 정격 토크, 피크 토크, 속도, 감속비, 효율, 백래시, 반복 정밀도, 엔코더 분해능 및 작동 조건.

문제 해결 문서: 과온 보호, 과부하 동작, 브레이크 작동, 통신 오류, 엔코더 오류 및 기타 일반적인 문제.

이러한 문서의 품질은 공급업체가 로봇 적용 분야에서 실제 엔지니어링 경험을 보유하고 있는지 평가하는 실질적인 방법입니다.

기계적 통합은 정격 토크만큼 중요합니다

로봇 관절 액추에이터가 토크 요구 사항을 충족하더라도 기계적 외형 치수 때문에 부적합할 수 있습니다.

따라서 엔지니어는 다음을 포함한 전체 액추에이터 패키지를 평가해야 합니다:

• 전체 직경

• 축방향 길이

• 중량

• 장착 인터페이스

• 출력 샤프트 또는 플랜지

• 케이블 배선 경로

• 중공축 요구 사항

• 브레이크 구성

• 엔코더 위치

• 냉각 요구 사항

이는 모든 그램과 밀리미터가 전체 기계 설계에 영향을 줄 수 있는 휴머노이드 로봇 및 소형 로봇 암에서 특히 중요합니다.

높은 토크 밀도의 소형 액추에이터는 관절 크기와 로봇 질량을 줄이는 데 도움이 될 수 있지만, 액추에이터의 장착 및 케이블 아키텍처가 로봇과 호환되는 경우에만 가능합니다.

환경 조건은 조기에 확인해야 합니다

액추에이터의 정격 토크와 속도는 일반적으로 정의된 작동 조건에서 규정됩니다.

온도, 습도, 진동, 설치 방향, 듀티 사이클 및 냉각 조건은 모두 실제 성능에 영향을 줄 수 있습니다.

예를 들어, 고온에서 작동하면 열 보호가 작동하거나 토크 디레이팅이 필요할 수 있습니다. 저온 작동 역시 윤활 및 마찰 특성을 변화시킬 수 있습니다.

따라서 로봇 시스템이 액추에이터의 환경 한계에 가깝게 작동할 경우, 엔지니어는 최종 액추에이터 모델을 확정하기 전에 제조업체의 권장 디레이팅 조건을 요청해야 합니다.

하모닉 액추에이터와 기타 로봇 관절 액추에이터 아키텍처 비교

정밀 로봇 관절의 경우, 핵심 결정 사항 중 하나는 하모닉 액추에이터, 유성 액추에이터 또는 다른 통합형 전동 아키텍처를 사용할지 여부입니다.

하모닉 액추에이터는 모터와 하모닉 감속 메커니즘을 결합하며, 비교적 소형 패키지 내에서 높은 감속비를 제공할 수 있습니다. 이 때문에 이 아키텍처는 공간, 중량, 위치 결정 정밀도 및 백래시가 중요한 로봇 관절에 특히 적합합니다.

그러나 하모닉 전동 방식이 모든 관절에 자동으로 최선의 선택이 되는 것은 아닙니다.

선정 시에는 토크, 속도, 효율, 백래시, 강성, 역구동성, 중량, 치수, 듀티 사이클 및 제어 요구 사항을 포함한 전체 요구 사항을 고려해야 합니다.

예를 들어, 고정밀 로봇 손목은 소형화와 위치 결정 성능을 더 중시할 수 있는 반면, 중부하 관절은 토크 밀도와 열 용량을 우선시할 수 있습니다.

따라서 올바른 질문은 “어떤 액추에이터의 토크가 가장 높은가?”가 아니라 “어떤 액추에이터 아키텍처가 이용 가능한 기계적 및 전기적 제약 내에서 요구되는 관절 성능을 제공하는가?”입니다.

실용적인 로봇 관절 액추에이터 선정 프로세스

실용적인 선정 프로세스는 세 단계로 나눌 수 있습니다.

첫째, 모든 관절의 기계적 요구 사항을 계산합니다. 연속 토크, 피크 토크, 속도, 가속도, 감속비, 듀티 사이클, 허용 관절 크기 및 최대 중량을 정의합니다.

둘째, 전기 및 제어 아키텍처를 정의합니다. 모터 전압, 엔코더 구성, 통신 프로토콜, 컨트롤러 호환성, 브레이크 요구 사항, 배선 및 피드백 아키텍처를 확인합니다.

셋째, 공급업체의 기술 지원을 평가합니다. 기계 도면, 3D 모델, 배선도, 통신 문서, 파라미터 정의, 문제 해결 정보 및 샘플 시운전 절차를 요청합니다.

이 프로세스는 로봇 개발에서 흔히 발생하는 실수를 방지하는 데 도움이 됩니다. 즉, 몇 가지 핵심 사양만을 기준으로 액추에이터를 선택한 뒤 프로토타입이 이미 조립된 후에야 통합 문제를 발견하는 실수입니다.

로봇 관절 액추에이터 선정에서 토크 밀도가 중요한 이유는 무엇입니까？

현대 로봇 시스템에서는 토크 밀도에 특별한 주의를 기울여야 합니다.

로봇 관절은 가능한 한 적은 추가 질량과 부피로 충분한 토크를 발생시켜야 합니다. 이는 휴머노이드 로봇과 경량 로봇 암에서 특히 중요합니다.

말단 관절에 설치된 더 무거운 액추에이터는 상류 관절이 감당해야 하는 부하도 증가시켜 로봇의 기계 구조 전체에 연쇄적인 영향을 줄 수 있습니다.

이러한 이유로 엔지니어는 토크를 독립적인 사양으로 고려하기보다 액추에이터의 중량 및 치수와 함께 평가해야 합니다.

유용한 엔지니어링 지표는 출력 토크, 액추에이터 질량 및 설치 부피 간의 관계입니다.

이러한 점에서 소형 하모닉 액추에이터와 통합형 로봇 관절 액추에이터는 높은 토크 밀도가 필요한 적용 분야에서 특히 유용할 수 있습니다.

로봇 관절 액추에이터 제조업체에 문의할 사항

주문하기 전에 로봇 제조업체는 몇 가지 실질적인 질문에 대해 명확한 답변을 얻을 수 있어야 합니다.

액추에이터가 실제 듀티 사이클에서 요구되는 연속 토크와 피크 토크를 제공할 수 있습니까?

요구되는 관절 속도에 사용할 수 있는 감속비는 무엇입니까?

어떤 엔코더 구성이 지원됩니까?

액추에이터는 CAN, CANopen, EtherCAT 또는 로봇의 기존 통신 아키텍처와 호환됩니까?

기계 도면과 3D 모델을 사용할 수 있습니까?

완전한 배선도와 커넥터 정의가 제공됩니까?

제조업체가 통신 문서와 시운전 지원을 제공할 수 있습니까?

과부하 또는 과온 조건에서는 어떻게 됩니까?

전원 손실 후 관절이 위치를 유지해야 하는 경우 브레이크를 사용할 수 있습니까?

공급업체가 맞춤형 기계, 전기 또는 통신 요구 사항을 지원할 수 있습니까?

이러한 질문은 일반적인 제품 브로슈어보다 공급업체의 적합성에 대해 더 많은 것을 보여주는 경우가 많습니다.

결론: 로봇 관절 액추에이터를 완전한 시스템으로 선택하십시오

2026년의 로봇 관절 액추에이터 선정은 단순한 토크 수치 비교로 시작해서는 안 됩니다.

더 나은 접근 방식은 실제 엔지니어링 의사결정 순서를 따르는 것입니다. 먼저 토크, 속도 및 감속비를 기계적 요구 사항에 맞추고, 그다음 엔코더 및 통신 호환성을 검증하며, 마지막으로 제조업체의 문서와 엔지니어링 지원을 평가합니다.

로봇 시스템에서 액추에이터 성능은 모터와 감속기뿐만 아니라 전동 장치, 엔코더, 컨트롤러, 기계 구조 및 제어 소프트웨어 간의 상호작용에 의해 결정됩니다.

산업용 로봇, 협동 로봇, 휴머노이드 로봇 및 기타 정밀 로봇 시스템을 개발하는 제조업체의 경우, 이러한 시스템 수준의 접근 방식은 통합 위험을 줄이고 액추에이터 선정에서 작동 가능한 로봇 관절에 이르는 시간을 단축할 수 있습니다.

HONPINE은 로봇 및 산업 자동화 적용 분야를 위한 하모닉 서보 액추에이터, 하모닉 로봇 관절 모듈, DC 구동 휠 모듈 및 정밀 전동 부품을 포함한 통합 모션 솔루션을 개발합니다. 액추에이터 토크, 전동 아키텍처, 피드백 구성, 기계적 통합 및 제어 호환성을 함께 평가함으로써 엔지니어는 사양상 강력할 뿐만 아니라 최종 로봇에 실용적으로 통합할 수 있는 로봇 관절 액추에이터를 선택할 수 있습니다.
