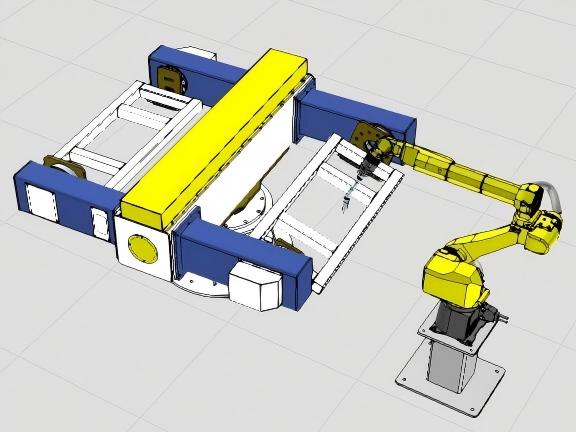

용접 포지셔너용 RV 감속기: 중부하 용접 애플리케이션을 위한 선정 및 토크 계산

소개

용접 포지셔너는 자동화 용접 시스템의 핵심 모션 구성 요소입니다. 공작물을 회전 및 재배치함으로써 용접 로봇 또는 작업자가 공정 전반에 걸쳐 적절한 용접 각도를 유지할 수 있도록 합니다. 그러나 중하중 용접 포지셔너의 경우 회전 구동 장치는 단순한 감속 이상의 기능을 수행해야 합니다. 충분한 출력 토크, 높은 비틀림 강성, 안정적인 저속 회전, 정확한 위치 결정 및 빈번한 가속, 감속, 역회전 중 신뢰성 있는 성능을 제공해야 합니다.

이러한 이유로 RV 감속기는 중하중 용접 포지셔너에 적합한 전동 솔루션으로 널리 간주됩니다. 기존 기어 감속기와 비교하여 RV 기어 감속기는 비교적 콤팩트한 패키지에서 높은 토크 밀도, 높은 강성, 낮은 백래시 및 충격 하중에 대한 강한 저항성을 제공할 수 있습니다.

이 문서에서는 공작물 질량, 회전 반경, 출력 속도, 부하 토크, 관성, 가속 및 위치 결정 요구 사항을 고려하여 용접 포지셔너용 RV 감속기와 서보 모터를 선택하는 방법을 설명합니다.

용접 포지셔너에 RV 감속기를 사용하는 이유는?

용접 포지셔너는 일반적으로 회전축에서 높은 토크를 요구하면서 비교적 낮은 출력 속도로 작동합니다. 동시에 공작물의 무게는 수백 또는 수천 킬로그램에 이를 수 있습니다.

따라서 구동 시스템은 서보 모터의 고속, 비교적 낮은 토크 출력을 제어된 고토크 회전 운동으로 변환해야 합니다.

RV 감속기는 용접 포지셔너에 중요한 여러 특성을 결합하므로 이 용도에 특히 적합합니다.

• 높은 감속비

• 높은 출력 토크

• 높은 비틀림 강성

• 낮은 백래시

• 높은 토크 밀도

• 충격 하중에 대한 우수한 저항성

• 저속 회전 중 안정적인 작동

• 서보 모터 위치 결정 시스템과의 호환성

그러나 올바른 RV 기어박스는 공작물 중량만을 기준으로 선택해서는 안 됩니다. 실제 계산에서는 용접 포지셔너의 전체 기계적 특성 및 모션 프로파일을 고려해야 합니다.

용접 포지셔너의 일반적인 설계 파라미터

다음의 예비 사양을 가진 헤드 및 테일스톡 용접 포지셔너를 고려해 보겠습니다.

이 계산의 목적은 회전축에 필요한 대략적인 감속비, 모터 토크 및 RV 감속기 토크 용량을 결정하는 것입니다.

실제 장비에서는 해당 값을 실제 공작물 형상, 무게 중심 위치, 지그 질량, 관성, 가속 시간 및 작동 사이클로 대체해야 합니다.

RV 감속기 선정 및 토크 계산

1단계: 필요한 출력 속도 계산

최대 회전 속도는 다음과 같이 지정됩니다.

70°/s

각속도를 분당 회전수로 변환하면 다음과 같습니다.

nL = 70 / 360 × 60

따라서:

nL ≈ 11.67 rpm

따라서 용접 포지셔너는 최대 작동 속도에서 약 11.7 rpm의 출력 속도가 필요합니다.

이 낮은 출력 속도는 서보 모터와 회전축 사이에 높은 감속비의 감속기가 필요한 주요 이유 중 하나입니다.

2단계: RV 감속비 결정

정격 속도 3000 rpm의 서보 모터를 가정하면:

i = nM / nL

값을 대입하면:

i = 3000 / 11.67 ≈ 257

따라서 속도 매칭 관점에서 약 250:1 범위의 감속비가 적합합니다.

예를 들어 감속비가 250:1인 경우:

nL = 3000 / 250 = 12 rpm

해당 회전 속도는 다음과 같습니다.

12 × 360 / 60 = 72°/s

결과적인 최대 출력 속도는 약 72°/s로, 요구되는 70°/s를 약간 초과합니다.

최종적으로 실제 감속비는 사용 가능한 RV 감속비, 서보 모터 속도 범위 및 요구되는 모션 프로파일에 따라 선택해야 합니다.

3단계: 공작물 관성 계산

공작물의 회전 관성은 용접 포지셔너에 필요한 동적 토크에 상당한 영향을 미칩니다.

초기 엔지니어링 추정에서는 하중을 주어진 회전 반경에 위치한 등가 질량으로 단순화할 수 있습니다.

JL = m × R²

등가 반경이 0.6 m인 500 kg 공작물의 경우:

JL = 500 × 0.6²

따라서:

JL = 180 kg·m²

이는 예비 근사값일 뿐입니다. 실제 용접 포지셔너에서는 총 회전 관성에 지그, 척, 장착 플레이트, 커플링, 출력축 및 기타 회전 구성품도 포함해야 합니다.

대형 또는 불규칙한 공작물의 경우 실제 질량 중심과 관성 모멘트를 계산하면 훨씬 더 신뢰성 있는 결과를 얻을 수 있습니다.

4단계: 중력 부하 토크 계산

공작물의 무게 중심이 회전축에서 벗어나면 중력으로 인해 정적 부하 토크가 발생합니다.

기본 관계식은 다음과 같습니다.

TL = m × g × e

여기서 m은 공작물 질량, g는 중력 가속도, e는 무게 중심과 회전축 간의 수직 거리입니다.

유효 오프셋이 600 mm라고 가정하면:

TL = 500 × 9.81 × 0.6

따라서:

TL ≈ 2943 N·m

이 값은 가정된 편심 하중 조건에서의 중력 토크를 나타냅니다.

공작물의 물리적 반경과 무게 중심 오프셋을 구분하는 것이 중요합니다. 공작물의 무게 중심이 회전축에 가까우면 실제 중력 토크는 이 보수적인 예시보다 상당히 낮아집니다.

실제 용접 포지셔너용 RV 감속기를 선정할 때 이러한 구분은 중요합니다.

5단계: 가속 및 감속 토크 고려

정적 토크는 계산의 한 부분일 뿐입니다.

가속 및 감속 중 회전 시스템은 공작물의 관성도 극복해야 합니다.

관성 토크는 다음 식으로 추정할 수 있습니다.

TJ = JL × α

여기서 JL은 총 회전 관성이고 α는 공작물 측의 각가속도입니다.

이는 동일한 500 kg 공작물을 운반하는 두 용접 포지셔너라도 가속 시간이 다르면 완전히 다른 RV 감속기가 필요할 수 있음을 의미합니다.

예를 들어 느리고 부드러운 회전을 위해 설계된 포지셔너는 동적 토크가 비교적 낮을 수 있는 반면, 급가속 및 제동을 수행하는 고속 포지셔너는 훨씬 높은 피크 토크를 발생시킬 수 있습니다.

따라서 최종 RV 기어박스 선정에는 항상 가속 및 감속 프로파일을 포함해야 합니다.

6단계: 필요한 서보 모터 토크 계산

RV 감속기의 출력 토크는 다음과 같이 근사할 수 있습니다.

Tout = TM × i × η

따라서 필요한 모터 토크는 다음과 같습니다.

TM = Tout / (i × η)

가정:

TL = 2943 N·m

i = 250

η = 0.85

모터 측 토크는 다음과 같습니다.

TM = 2943 / (250 × 0.85)

TM ≈ 13.85 N·m

예비 안전 계수 2.0을 적용하면:

TM,rated = 13.85 × 2

TM,rated ≈ 27.7 N·m

따라서 이 가정된 부하 조건에서 서보 모터의 정격 토크는 약 28 N·m 이상이어야 합니다.

3000 rpm에서 작동하는 일반적인 11 kW 서보 모터는 약 다음과 같은 토크를 제공합니다.

T = 9550 × P / n

T = 9550 × 11 / 3000

T ≈ 35 N·m

이 예비 계산에 따르면 11 kW, 3000 rpm 서보 모터는 가정된 조건에 충분한 정격 토크를 제공할 수 있습니다.

그러나 최종 모터 선정 시에는 피크 토크, 과부하 용량, 열 용량, 엔코더 해상도 및 전체 듀티 사이클도 검증해야 합니다.

7단계: 출력 토크에 따른 RV 감속기 선정

RV 감속기는 필요한 부하 토크를 연속적으로 전달하는 동시에 가속, 감속, 비상 정지 및 역회전 중의 과도 토크도 처리할 수 있어야 합니다.

예비 안전 계수 2.0을 사용하면:

Tcontinuous ≥ 2943 × 2

Tcontinuous ≥ 5886 N·m

정적 부하 토크의 3배를 사용한 보수적인 피크 하중 검토의 경우:

Tpeak ≥ 2943 × 3

Tpeak ≥ 8829 N·m

따라서 이 가정된 편심 하중 조건에서는 대략 다음 사양의 RV 감속기가 적합한 출발점이 될 수 있습니다.

정격 출력 토크 ≥ 6000 N·m

및:

피크 토크 용량 ≥ 9000 N·m

이는 추가 모델 선정을 위한 합리적인 출발점이 될 수 있습니다.

실제 감속기는 제조업체의 정격 토크, 허용 피크 토크, 사용 계수, 입력 속도, 수명 등급 및 듀티 사이클에 따라 선택해야 합니다.

용접 포지셔너에서 피크 토크가 중요한 이유는?

용접 포지셔너는 일정한 속도로 작동하는 경우가 드뭅니다.

일반적인 모션 사이클에는 다음이 포함될 수 있습니다.

가속 → 정속 회전 → 감속 → 정지 → 역회전

이러한 전환 과정에서 공작물의 관성 토크가 상당해질 수 있습니다.

비상 정지는 더 높은 과도 하중을 발생시킬 수 있습니다.

이러한 이유로 RV 감속기를 연속 정격 토크만을 기준으로 선정하면 전동 시스템의 용량이 부족해질 수 있습니다.

다음 파라미터를 함께 확인해야 합니다.

• 연속 출력 토크

• 피크 출력 토크

• 입력 속도

• 출력 속도

• 부하 관성

• 가속 및 감속

• 듀티 사이클

• 방사 및 축 방향 하중

• 백래시 및 비틀림 강성

이러한 접근 방식은 RV 감속기 선정에 훨씬 더 신뢰성 있는 기반을 제공합니다.

RV 감속기 백래시 및 위치 결정 정확도

위치 결정 정확도는 자동화 용접 포지셔너에서 또 하나의 중요한 고려 사항입니다.

기계식 전동 체인은 일반적으로 다음과 같이 구성됩니다.

서보 모터 → RV 감속기 → 출력축 → 지그 → 공작물

이 체인 내의 모든 기계적 오차는 최종 공작물 위치에 영향을 줄 수 있습니다.

특히 백래시는 회전 방향을 반전할 때 입력 측과 출력 측 사이에 각도 오차를 발생시킬 수 있으므로 중요합니다.

예를 들어 각도 오차가 1 arcmin이라고 가정하면:

θ = 1 / 60 × π / 180

θ ≈ 0.000291 rad

회전 반경 600 mm에서:

ΔL = θ × R

ΔL ≈ 0.000291 × 600

ΔL ≈ 0.175 mm

이 예시는 공작물 반경에서 약 0.1 mm 수준의 선형 반복 정밀도가 요구되는 용도에서는 감속기 백래시만으로도 중요한 요인이 될 수 있음을 보여줍니다.

그러나 시스템 위치 결정 정확도는 감속기 백래시만으로 결정할 수 없습니다.

또한 다음 요소에 따라 달라집니다.

• 서보 엔코더 해상도

• 서보 제어 성능

• RV 감속기 전동 정확도

• 비틀림 변형

• 출력축 강성

• 지그 강성

• 설치 정확도

• 공작물 변형

따라서 고해상도 엔코더가 높은 기계적 위치 결정 정확도를 자동으로 보장하는 것은 아닙니다.

용접 포지셔너의 위치 결정 성능을 개선하는 방법

낮은 백래시와 높은 강성의 RV 감속기 사용

낮은 백래시와 높은 비틀림 강성을 갖춘 감속기는 부하 변화 및 역회전으로 인한 각도 이동을 줄이는 데 도움이 됩니다.

고해상도 절대값 엔코더 사용

절대값 엔코더는 서보 시스템에 정확한 피드백을 제공하며 위치 결정 불확실성을 줄일 수 있습니다.

전원 손실 후에도 위치 유지가 필요한 용도의 경우 멀티턴 절대값 엔코더도 고려할 수 있습니다.

출력 측 구조 강성 향상

고성능 RV 감속기라도 출력축, 장착 플레이트, 지그 또는 장비 프레임의 과도한 변형을 보상할 수는 없습니다.

따라서 기계 구조는 실제 공작물 하중에 충분한 강성을 갖도록 설계해야 합니다.

출력 측 위치 피드백 고려

고정밀 용접 포지셔너의 경우 출력축에서 직접 위치 피드백을 받으면 모터 측 엔코더에만 의존하는 것보다 실제 공작물 위치에 대한 더 정확한 정보를 제공할 수 있습니다.

단일 구동식과 이중 구동식 용접 포지셔너

헤드 및 테일스톡 용접 포지셔너는 단일 회전 구동 또는 이중 구동 구성 중 하나를 사용할 수 있습니다.

단일 구동식 용접 포지셔너

단일 구동 설계에서는 하나의 구동 시스템이 주 회전 토크를 제공합니다. 따라서 RV 감속기, 출력축, 베어링 배열 및 장비 프레임은 전체 하중 조건을 처리할 수 있도록 설계되어야 합니다.

이중 구동식 용접 포지셔너

이중 구동 구성은 공작물 양단에 서보 모터와 감속기를 사용합니다.

하중이 균등하게 분배되는 경우 각 구동 장치는 이론적으로 총 평균 토크의 약 절반을 처리할 수 있습니다.

그러나 최종 엔지니어링 설계에서 총 하중을 단순히 2로 나눌 수는 없습니다.

기계적 정렬, 서보 동기화, 강성, 마찰 및 하중 분배의 차이로 인해 두 구동 시스템 간 토크 분담이 불균등해질 수 있습니다.

따라서 이중 구동식 용접 포지셔너에는 기계적 동기화와 협조된 서보 제어가 모두 필요합니다.

용접 포지셔너용 RV 감속기의 주요 장점

높은 비틀림 강성

높은 비틀림 강성은 용접 중 안정적인 공작물 위치를 유지하고 변화하는 하중으로 인한 각도 편향을 줄이는 데 도움이 됩니다.

높은 토크 밀도

RV 기어 감속기는 비교적 콤팩트한 하우징 내에서 높은 출력 토크를 제공할 수 있으므로 설치 공간이 제한된 중하중 회전축에 적합합니다.

낮은 백래시

낮은 백래시는 역회전 정확도와 반복 위치 결정 성능을 향상하는 데 도움이 되며, 이는 특히 로봇 용접 용도에서 중요합니다.

충격 하중에 대한 높은 저항성

대형 공작물은 가속, 감속, 로딩 및 비상 정지 중 상당한 과도 하중을 발생시킬 수 있습니다. 적절히 선정된 RV 감속기는 이러한 작동 조건에 필요한 기계적 견고성을 제공할 수 있습니다.

서보 제어 모션에 적합

RV 감속기는 AC 서보 모터 및 고해상도 엔코더와 결합하여 자동화 용접 장비용 폐루프 회전 위치 결정 시스템을 구성할 수 있습니다.

500 kg 용접 포지셔너용 RV 감속기 선정 예시

이 문서에서 검토한 예시의 경우:

이러한 예비 계산을 바탕으로 정격 출력 토크가 약 6000 N·m 이상이고 충분한 피크 토크 용량을 갖춘 RV 감속기를 추가 평가 대상으로 고려할 수 있습니다.

정확한 감속기 모델은 실제 공작물 무게 중심, 총 관성, 가속 시간, 작동 사이클, 방사 및 축 방향 하중, 장착 구성 및 요구 수명을 확인한 후 결정해야 합니다.

용접 포지셔너용 RV 감속기 선정 시 흔한 실수

공작물 중량만을 기준으로 감속기 선정

500 kg 공작물이라고 해서 모든 용도에서 동일한 RV 기어박스 사양이 자동으로 필요한 것은 아닙니다.

무게 중심 오프셋, 관성, 가속 및 지그 형상은 필요한 토크를 크게 변화시킬 수 있습니다.

동적 토크 무시

정적 중력 토크만으로는 급가속, 제동 또는 역회전이 수반되는 용도에 충분하지 않습니다.

최종 계산에는 관성 토크를 포함해야 합니다.

모터 출력만으로 선정

11 kW 서보 모터가 올바른 RV 감속기를 자동으로 결정하는 것은 아닙니다.

감속기는 입력 속도, 출력 토크, 피크 토크, 감속비, 관성, 듀티 사이클 및 기계적 하중에 따라 매칭해야 합니다.

백래시 무시

감속기는 충분한 토크를 제공할 수 있지만, 기계적 정확도와 강성이 해당 용도에 충분하지 않으면 요구되는 위치 결정 성능을 충족하지 못할 수 있습니다.

지그 및 회전 구조 무시

공작물만이 유일한 회전 질량은 아닙니다. 척, 지그, 장착 플레이트, 커플링, 축 및 기타 구성품도 총 회전 관성에 영향을 미칩니다.

결론

용접 포지셔너용 RV 감속기를 선정하려면 감속기를 공작물 중량에 맞추는 것 이상이 필요합니다. 전체 회전 시스템은 부하 토크, 무게 중심 오프셋, 회전 관성, 가속, 최대 속도, 피크 토크, 백래시, 비틀림 강성 및 위치 결정 요구 사항을 기준으로 평가해야 합니다.

이 문서에서 설명한 500 kg 용접 포지셔너 예시에서 최대 회전 속도 70°/s는 약 11.67 rpm의 출력 속도에 해당합니다. 3000 rpm 서보 모터를 사용할 경우 약 250:1의 감속비는 약 12 rpm의 출력 속도를 제공합니다.

가정된 600 mm 무게 중심 오프셋에서 계산된 중력 토크는 약 2943 N·m입니다. 예비 안전 계수를 적용하면 연속 출력 토크 요구 사항은 약 5886 N·m에 도달하며, 보수적인 피크 하중 검토에서는 약 8829 N·m가 산출됩니다.

이는 중하중 용접 포지셔너용 고토크, 고강성 RV 기어 감속기를 선정하기 위한 유용한 출발점을 제공합니다.

그러나 실제 장비 설계에서는 실제 공작물 무게 중심, 전체 회전 관성, 가속 및 제동 프로파일, 지그 질량, 방사 및 축 방향 하중, 작동 사이클 및 선정된 RV 감속기의 특정 기술 데이터를 사용하여 이러한 계산을 보완해야 합니다.

적절하게 매칭된 RV 감속기와 서보 모터는 로봇 용접 포지셔너, 용접 로테이터 및 기타 중하중 자동화 회전 장비에 필요한 고토크, 정밀 위치 결정, 안정적인 저속 회전 및 기계적 강성의 조합을 제공할 수 있습니다.
