정밀 회전 운동 및 산업 자동화를 위한 소형 DD 모터

소개: 소형 DD 모터가 산업 자동화에서 중요해지는 이유

산업 자동화 장비가 지속적으로 소형화, 고속화 및 고정밀화됨에 따라 회전 운동 시스템에 대한 요구도 점점 높아지고 있습니다. 3C 전자 제조, 반도체 장비, 레이저 가공, 정밀 검사, 의료 장비 및 공작기계 등의 응용 분야에서 회전축은 제한된 설치 공간 내에서 정확한 위치 결정과 빠른 동적 응답을 제공해야 합니다.

기존의 회전 구동 시스템은 일반적으로 서보 모터와 감속기, 커플링 및 추가 장착 부품 등의 기계식 전달 메커니즘을 결합합니다. 이러한 구조는 높은 출력 토크를 제공하고 다양한 산업 응용 분야에 적합하지만, 추가 전달 부품은 시스템 크기, 기계적 복잡성 및 환산 관성을 증가시킬 수 있습니다.

소형 DD 모터, 즉 Direct Drive Motor는 다른 접근 방식을 제공합니다. 모터 토크를 감속기를 통해 전달하는 대신 모터가 부하를 직접 구동합니다. 이러한 직접 구동 구조는 기계식 전달 부품의 수를 줄일 수 있으며, 고속 응답, 정밀한 모션 제어 및 컴팩트한 장비 설계가 필요한 회전 응용 분야에 특히 적합합니다.

그러나 직접 구동이 항상 최선의 솔루션은 아닙니다. 응용 분야에서 매우 높은 출력 토크, 높은 토크 밀도 또는 컴팩트한 패키지 내의 큰 감속비가 요구되는 경우 하모닉 서보 액추에이터가 중요한 이점을 제공할 수 있습니다. 따라서 회전 운동 솔루션을 선택할 때 이 두 기술의 차이를 이해하는 것이 필수적입니다.

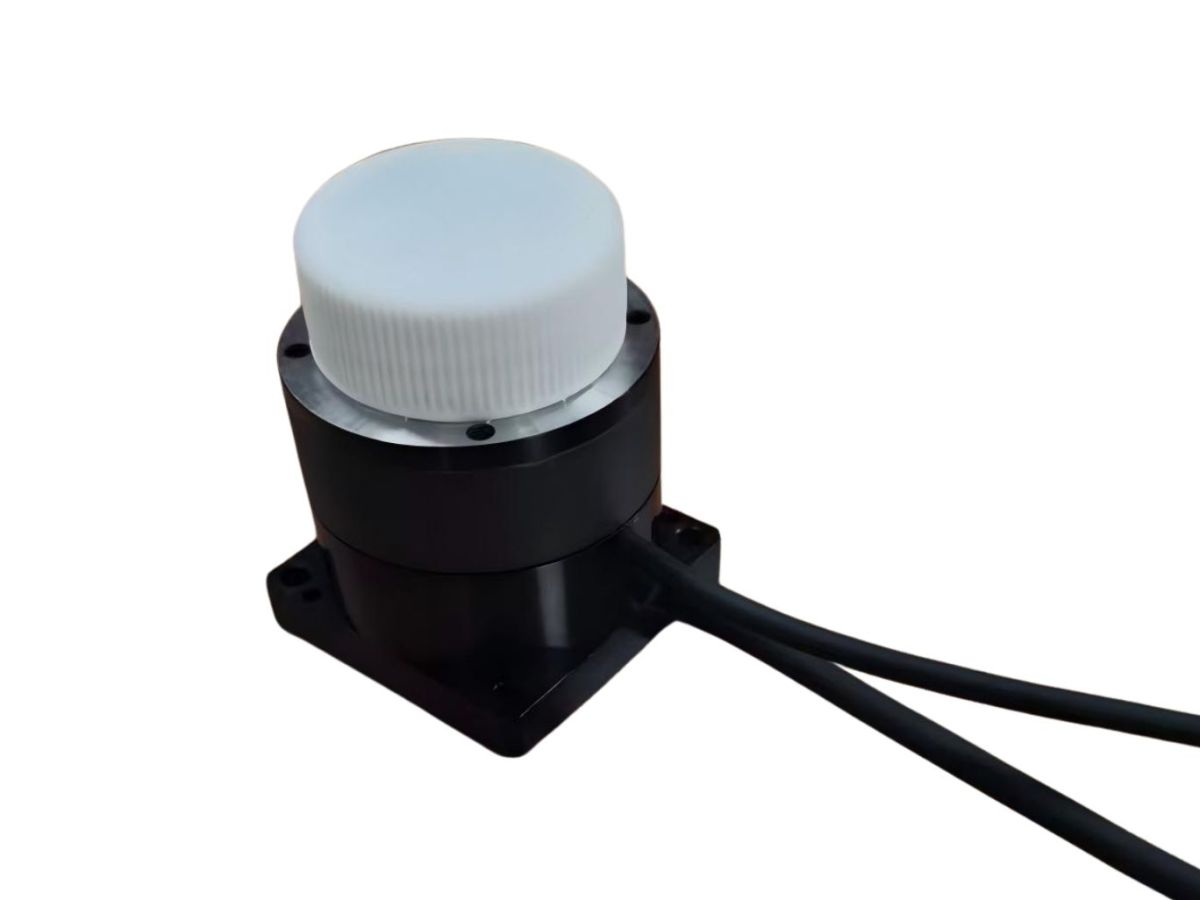

소형 DD 모터란 무엇입니까?

소형 DD 모터는 모터와 구동 메커니즘 사이에 기존 감속기를 필요로 하지 않고 부하를 회전시키도록 설계된 컴팩트한 직접 구동 모터입니다.

감속기와 결합된 서보 모터와 달리 DD 모터의 출력은 회전 부하에 직접 연결될 수 있습니다. 따라서 모터는 회전 운동 시스템의 통합 구성 요소가 되어 전자기적 토크 발생원과 최종 부하 사이의 기계식 전달 단계를 줄입니다.

이러한 구조는 설치 공간이 제한된 컴팩트 자동화 장비에서 특히 유용합니다. 회전축 주변의 가용 공간에는 베어링, 엔코더, 케이블, 지그, 광학 부품, 센서 및 기타 메커니즘도 수용해야 할 수 있습니다. 따라서 전달 부품의 크기와 수를 줄이면 장비 설계 시 더 큰 자유도를 제공할 수 있습니다.

시스템 구조에 따라 소형 DD 모터는 고해상도 엔코더, 정밀 베어링, 모터 드라이버 및 모션 컨트롤러와 결합되어 컴팩트하고 응답성이 뛰어난 회전축을 구성할 수 있습니다.

소형 직접 구동 모터를 선택하는 이유는 무엇입니까?

공간 제약 장비를 위한 컴팩트한 구조

소형 DD 모터의 가장 중요한 장점 중 하나는 직접적인 기계 구조입니다.

감속기가 있는 기존 서보 시스템은 감속기, 커플링, 장착 구조 및 관련 부품을 위한 추가 공간이 필요합니다. 직접 구동 모터는 기존 감속 단계를 없애므로 엔지니어가 더욱 통합된 회전 메커니즘을 설계할 수 있습니다.

이는 설치 공간의 모든 밀리미터가 전체 기계 구조에 영향을 줄 수 있는 반도체 장비, 3C 자동화, 광학 검사 시스템, 의료 장비 및 기타 장비에서 특히 가치가 있을 수 있습니다.

직접 토크 전달

직접 구동 시스템에서는 모터 토크가 기어 감속 메커니즘이 아닌 부하로 직접 전달됩니다.

이는 모터와 출력축 사이의 기어 맞물림을 제거하고 기계식 전달 부품의 수를 줄입니다. 그 결과 모션 시스템은 모터 토크와 부하 움직임 간에 더욱 직접적인 관계를 가질 수 있습니다.

이러한 구조는 빈번한 가속 및 감속, 고속 스캐닝, 인덱싱 및 회전 속도의 급격한 변화가 수반되는 응용 분야에 특히 적합합니다.

고속 자동화를 위한 높은 동적 응답

기존 감속기 없이 DD 모터는 모터와 부하 사이에 직접적인 토크 경로를 제공할 수 있습니다.

이는 빠른 가속, 감속, 기동·정지 또는 회전 방향의 빈번한 변경이 필요한 응용 분야에서 유리할 수 있습니다. 높은 동적 응답은 고속 검사 장비, 스캐닝 메커니즘, 전자 제조 장비 및 정밀 위치 결정 시스템에서 특히 중요합니다.

그러나 실제 동적 성능은 모터, 구동 시스템, 부하 관성, 컨트롤러, 엔코더, 베어링, 기계적 강성 및 전체 시스템 설계에 따라 달라집니다.

직접 구동 기술을 통한 고정밀 회전 운동

감속기 백래시 제거

백래시는 정밀 회전 운동에서 중요한 고려 사항입니다.

기존 기어 전달 시스템은 맞물리는 기어 사이의 간극으로 인해 기계적 백래시를 유발할 수 있습니다. 정밀 감속기에서도 엔지니어는 전달 정확도, 조립 공차, 탄성 변형 및 장기적인 기계적 거동을 고려해야 합니다.

DD 모터는 모터와 부하 사이에 기존 감속기를 사용하지 않습니다. 따라서 직접 구동 전달 경로에는 기어 맞물림 백래시가 없습니다.

이는 모든 DD 모터 시스템이 자동으로 더 높은 위치 정확도를 제공한다는 의미는 아닙니다. 회전축의 최종 정확도는 엔코더 해상도, 베어링 정확도, 기계적 강성, 열 변형, 설치 오차, 제어 알고리즘 및 부하 조건에도 좌우됩니다.

주요 장점은 직접 구동 구조가 기계식 전달 오차의 잠재적 원인 하나를 제거한다는 것입니다.

고해상도 위치 피드백

위치 피드백은 정밀 회전 운동의 또 다른 핵심 구성 요소입니다.

고해상도 엔코더는 모션 컨트롤러에 상세한 각도 위치 정보를 제공하여 시스템이 회전축 위치를 지속적으로 모니터링하고 명령된 궤적에 따라 보정할 수 있도록 합니다.

응용 분야에 따라 증분형 또는 절대형 엔코더를 사용할 수 있습니다. 절대 위치 피드백은 전원 중단 후 장비가 회전축 위치를 유지하거나 즉시 확인해야 하는 응용 분야에서도 유용할 수 있습니다.

따라서 엔코더 선택은 모터, 드라이버, 컨트롤러, 기계 구조 및 요구 시스템 정확도와 함께 고려해야 합니다.

유연한 장비 통합을 위한 프레임리스 토크 모터

프레임리스 토크 모터란 무엇입니까?

프레임리스 토크 모터는 일반적으로 표준 서보 모터에 있는 기존 모터 하우징, 샤프트 및 완전한 기계 조립체 없이 고정자와 회전자로 구성되는 모터 부품입니다.

이를 통해 장비 제조업체는 모터를 자체 기계 구조에 직접 통합할 수 있습니다.

예를 들어 프레임리스 토크 모터는 맞춤형 회전 샤프트, 정밀 베어링 배치, 엔코더 및 장비 구조와 통합되어 고도로 맞춤화된 회전축을 만들 수 있습니다.

이 구조는 더 큰 기계 설계 유연성을 제공하며, 표준 모터 치수가 특수 장비의 요구 사항과 일치하지 않을 때 특히 유용할 수 있습니다.

프레임리스 모터가 컴팩트한 회전축에 적합한 이유는 무엇입니까?

프레임리스 모터를 사용하면 장비 설계자가 모터, 베어링, 샤프트, 엔코더 및 부하 사이의 기계적 관계를 정의할 수 있습니다.

완전한 모터 하우징에 맞춰 장비를 설계하는 대신 엔지니어는 기존 기계 구조에 모터를 통합할 수 있습니다.

이는 공간과 기계적 통합이 중요한 컴팩트 회전 스테이지, 로봇 관절, 광학 장비, 반도체 기계, 검사 시스템 및 기타 응용 분야에서 유용할 수 있습니다.

따라서 소형 DD 모터 응용 분야에서 프레임리스 토크 모터는 맞춤형 직접 구동 회전축 개발을 위한 효과적인 기반을 제공할 수 있습니다.

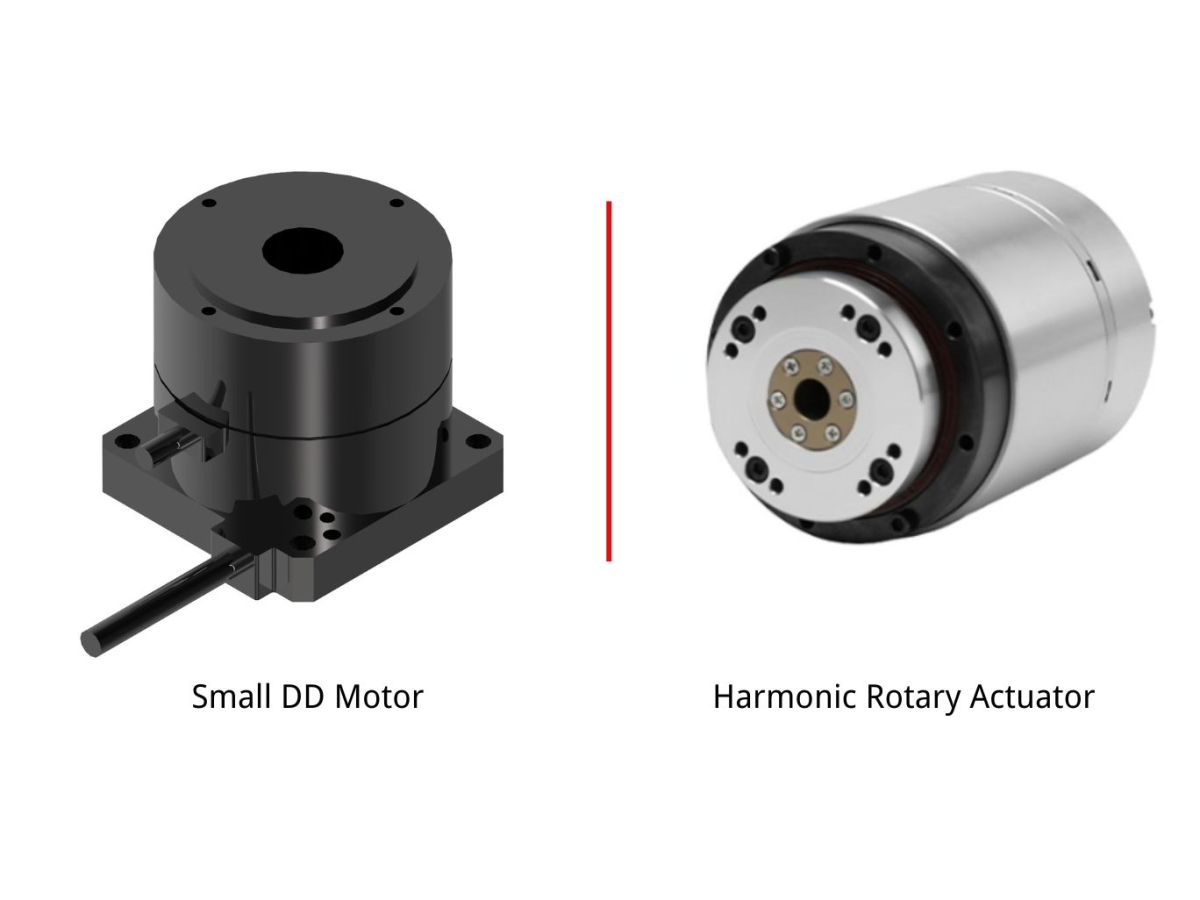

소형 DD 모터와 하모닉 서보 액추에이터 비교

DD 모터와 하모닉 서보 액추에이터는 모두 정밀 회전 운동에 사용될 수 있지만, 근본적으로 다른 전달 구조를 사용합니다.

DD 모터는 부하를 직접 구동하는 반면, 하모닉 서보 액추에이터는 서보 모터와 하모닉 감속 메커니즘 및 위치 피드백 시스템을 결합합니다. 이들 사이의 선택은 주로 요구 속도, 출력 토크, 토크 밀도, 기계 구조 및 사용 가능한 설치 공간에 따라 달라집니다.

DD 모터: 직접 구동 및 높은 동적 응답

DD 모터의 주요 특성은 직접 부하 구동입니다.

모터와 부하 사이에 기존 감속기가 없기 때문에 시스템은 직접적인 토크 전달 경로를 구현하고 기어 맞물림 백래시를 방지할 수 있습니다.

이로 인해 DD 모터는 고속 회전 응용 분야, 빠른 인덱싱, 스캐닝 메커니즘, 정밀 검사 장비 및 높은 감속비보다 동적 응답이 더 중요한 회전축에 특히 적합합니다.

그에 따른 제약은 모터가 필요한 부하 토크를 직접 생성해야 한다는 것입니다. 따라서 크거나 무거운 부하의 경우 요구되는 모터 크기가 크게 증가할 수 있습니다.

하모닉 서보 액추에이터: 높은 출력 토크 및 컴팩트한 통합

하모닉 서보 액추에이터는 모터와 출력축 사이에 감속 메커니즘을 사용합니다. 감속비는 컴팩트한 기계 구조를 유지하면서 모터 속도를 더 높은 출력 토크로 변환할 수 있게 합니다.

이로 인해 하모닉 서보 액추에이터는 높은 출력 토크, 높은 토크 밀도, 컴팩트한 치수 및 정밀한 각도 위치 결정이 필요한 응용 분야에 특히 적합합니다.

하모닉 서보 액추에이터는 로봇 관절, 회전축, 정밀 위치 결정 시스템 및 출력 부하가 모터가 직접 효율적으로 제공할 수 있는 토크보다 상당히 높은 토크를 요구하는 기타 메커니즘에 널리 적용됩니다.

모터, 하모닉 감속기, 엔코더 및 기타 부품을 하나의 액추에이터 조립체로 통합할 수 있으므로, 모든 전달 부품을 개별적으로 설계하는 것과 비교하여 전체 시스템을 장비에 더 쉽게 통합할 수도 있습니다.

DD 모터와 하모닉 서보 액추에이터 중 어떻게 선택합니까?

결정은 단순히 모터 사양을 비교하기보다 실제 운동 요구 사항에서 시작해야 합니다.

회전축에 높은 회전 속도, 빠른 가속 및 감속, 직접적인 토크 응답 및 간단한 전달 경로가 요구되는 경우 DD 모터가 유력한 후보가 될 수 있습니다.

응용 분야에 높은 출력 토크, 높은 토크 밀도, 상당한 토크 증폭 또는 컴팩트한 로봇 관절 구조가 요구되는 경우 하모닉 서보 액추에이터가 더 적합할 수 있습니다.

비교는 몇 가지 엔지니어링 파라미터로 요약할 수 있습니다. DD 모터는 일반적으로 직접 구동, 고속 작동 및 동적 응답을 강조하는 반면, 하모닉 서보 액추에이터는 출력 토크, 토크 밀도, 감속 능력 및 통합 기계 구조를 강조합니다.

어느 기술도 모든 상황에서 우수한 것은 아닙니다. 적절한 선택은 응용 분야의 부하, 속도, 관성, 공간, 정확도, 듀티 사이클 및 기계적 요구 사항에 따라 달라집니다.

응용 분야별 DD 모터 및 하모닉 서보 액추에이터 선택

고속 정밀 회전축

높은 회전 속도, 빠른 가속 및 빈번한 운동 변화가 필요한 회전축의 경우 DD 모터는 직접적이고 응답성이 뛰어난 구동 구조를 제공할 수 있습니다.

응용 분야에는 스캐닝 시스템, 검사 플랫폼, 고속 인덱싱 메커니즘 및 특정 반도체 제조 시스템이 포함될 수 있습니다.

고토크 컴팩트 회전축

회전축이 컴팩트한 전체 구조를 유지하면서 높은 출력 토크를 생성해야 하는 경우 하모닉 서보 액추에이터가 더 나은 솔루션일 수 있습니다.

감속 메커니즘은 출력축에서 더 높은 토크를 생성하면서 모터가 더 높은 회전 속도로 작동하도록 합니다. 이 구조는 설치 공간이 제한적이지만 부하 토크 요구 사항이 비교적 높은 경우에 특히 유용합니다.

로봇 관절 응용 분야

로봇 관절은 흔히 높은 토크, 컴팩트한 치수, 위치 피드백, 기계적 강성 및 제어된 운동의 조합을 요구합니다.

많은 로봇 관절 응용 분야에서 하모닉 서보 액추에이터는 모터, 감속기, 엔코더 및 기타 부품을 함께 패키징할 수 있으므로 실용적인 통합 구조를 제공합니다.

직접 구동, 고속 운동 또는 특정 동적 특성이 더 중요하고 기계적 감속 없이 필요한 관절 토크를 달성할 수 있는 경우 DD 모터도 로봇 관절에 사용할 수 있습니다.

정밀 검사 및 반도체 장비

반도체 및 정밀 검사 장비는 제어된 각도 위치 결정과 안정적인 운동 성능을 갖춘 컴팩트한 회전 메커니즘을 요구하는 경우가 많습니다.

DD 모터는 직접 구동과 동적 응답이 중요한 고속 스캐닝 및 위치 결정 응용 분야에 적합합니다.

회전 메커니즘에 더 높은 출력 토크가 필요하거나 제한된 설치 공간 내에서 고도로 통합된 구동 솔루션을 제공해야 하는 경우 하모닉 서보 액추에이터를 고려할 수 있습니다.

산업 자동화에서의 소형 직접 구동 모터 응용

3C 전자 제조

3C 제조 장비는 일반적으로 컴팩트한 기계 구조, 높은 생산 속도 및 반복 가능한 운동을 요구합니다.

소형 DD 모터는 빠르고 정밀한 회전 운동이 필요한 전자 부품 위치 결정, 회전 인덱싱, 검사, 조립 및 기타 자동화 메커니즘에 사용할 수 있습니다.

직접 구동 구조는 전달 부품을 줄이고 컴팩트한 장비의 기계 구조를 단순화하는 데 도움이 될 수 있습니다.

반도체 제조 장비

반도체 장비는 높은 정밀도와 장비 크기, 안정성 및 모션 제어에 대한 엄격한 요구 사항을 함께 갖는 경우가 많습니다.

회전 메커니즘은 웨이퍼 핸들링, 검사, 위치 결정, 광학 시스템 및 기타 반도체 공정에서 사용될 수 있습니다.

소형 DD 모터는 고속 회전 운동과 응답성 높은 위치 결정이 필요한 응용 분야에 컴팩트한 직접 구동 솔루션을 제공할 수 있습니다.

레이저 가공 시스템

레이저 절단, 레이저 용접, 레이저 마킹 및 기타 레이저 가공 시스템은 공작물 위치 결정, 각도 조정, 스캐닝 또는 협조 운동을 위해 회전축을 사용할 수 있습니다.

빠른 각도 운동과 직접 토크 제어가 중요한 경우 DD 모터를 사용할 수 있습니다.

또한 모터는 엔코더 및 모션 컨트롤러와 결합되어 폐루프 회전 운동 시스템을 구성할 수 있습니다.

공작기계 및 정밀 회전 테이블

정밀 회전 테이블과 공작기계 회전축은 다양한 속도 및 부하 조건에서 안정적인 운동을 요구합니다.

DD 모터는 고속 응답과 직접 구동이 중요한 회전 테이블, 인덱싱 메커니즘, 검사 스테이지 및 기타 회전 시스템에 사용할 수 있습니다.

매우 높은 출력 토크 또는 상당한 토크 증폭이 필요한 응용 분야에는 기어드 액추에이터가 더 적합한 구조를 제공할 수 있습니다.

의료 및 광학 장비

의료 및 광학 장비는 종종 컴팩트하고 제어 가능한 회전 메커니즘을 요구합니다.

예로는 광학 위치 결정, 렌즈 조정, 시료 회전, 검사 플랫폼 및 정밀 스캐닝 메커니즘이 있습니다.

소형 DD 모터는 장비 제조업체가 특정 응용 분야에 맞춰 모터, 베어링, 엔코더 및 기계 구조를 최적화할 수 있도록 하면서 직접 회전 운동을 제공할 수 있습니다.

적합한 소형 DD 모터를 선택하는 방법은 무엇입니까？

연속 및 피크 토크 요구 사항 계산

DD 모터 선택의 첫 번째 단계는 부하에 실제로 필요한 토크를 결정하는 것입니다.

연속 토크는 모터가 요구 부하에서 장기간 작동할 수 있는지 결정하는 반면, 피크 토크는 가속, 감속, 기동, 정지 및 과도 부하 조건과 관련됩니다.

모터는 피크 토크만으로 선택해서는 안 됩니다. 연속 작동점과 열적 한계도 고려해야 합니다.

부하 관성 평가

부하 관성은 직접 구동 모터 선택에서 가장 중요한 파라미터 중 하나입니다.

관성이 큰 부하는 가속 및 감속 시 더 큰 토크를 필요로 합니다. 이는 회전 테이블, 지그, 대구경 부하 및 속도 또는 방향을 자주 변경하는 메커니즘에서 특히 중요합니다.

따라서 요구 가속, 감속, 운동 프로파일 및 사이클 타임은 부하 관성과 함께 고려해야 합니다.

토크-속도 곡선 확인

모터 토크와 속도는 밀접하게 관련되어 있습니다.

정격 토크만을 기준으로 모터를 선택하는 대신 엔지니어는 실제 작동 속도에서의 토크-속도 곡선을 평가해야 합니다.

고속 응용 분야에서는 공급 전압, 역기전력, 권선 설계, 드라이버 성능 및 열적 한계와 같은 요소도 고려해야 합니다.

엔코더 및 위치 피드백 요구 사항 고려

엔코더 선택은 요구되는 모션 제어 성능을 기반으로 해야 합니다.

고해상도 엔코더는 더 상세한 위치 피드백을 제공하지만, 엔코더 해상도를 장비의 최종 위치 정확도와 혼동해서는 안 됩니다.

기계적 강성, 베어링 정확도, 열 변형, 설치 공차, 제어 알고리즘, 진동 및 부하 조건은 모두 최종 시스템 정확도에 영향을 줄 수 있습니다.

열 관리 고려

컴팩트한 DD 모터가 높은 연속 토크를 생산해야 하는 경우 열 관리가 특히 중요해집니다.

모터의 설치 구조, 방열 경로, 주변 온도, 듀티 사이클 및 허용 온도 상승을 모두 평가해야 합니다.

컴팩트한 장비의 경우 엔지니어는 모터 크기, 토크 출력, 작동 속도 및 방열 능력 사이의 균형을 맞춰야 할 수 있습니다.

컴팩트 DD 모터 선택 시 흔한 실수

물리적 크기만으로 모터 선택

더 작은 모터가 반드시 응용 분야에 적합한 모터는 아닙니다.

토크, 속도, 부하 관성 및 듀티 사이클을 무시하고 외경 또는 길이만을 기준으로 모터를 선택하면 시스템 성능이 부족해질 수 있습니다.

선정 과정은 실제 운동 프로파일과 부하 요구 사항에서 시작해야 합니다.

피크 토크만 고려

피크 토크는 일반적으로 연속 작동 성능이 아닌 단기 성능을 나타냅니다.

장비가 연속 작동해야 하는 경우 정격 연속 토크와 열 성능이 피크 토크보다 더 중요할 수 있습니다.

따라서 연속 및 동적 작동 조건을 모두 분석해야 합니다.

부하 관성 무시

부하 관성을 적절히 평가하지 않으면 모터가 충분한 토크를 갖춘 것으로 보이더라도 요구되는 가속 또는 감속을 달성하지 못할 수 있습니다.

이는 대형 회전 테이블, 지그 및 고관성 부하에서 특히 중요합니다.

엔코더 해상도가 장비 정확도와 같다고 가정

엔코더 해상도는 모션 제어 시스템의 한 부분일 뿐입니다.

고해상도 엔코더는 상세한 위치 피드백을 제공할 수 있지만, 기계적 변형, 진동, 베어링 정확도, 설치 오차 및 열 영향은 여전히 실제 장비 정확도를 제한할 수 있습니다.

따라서 위치 결정 성능을 결정할 때 전체 모션 시스템을 평가해야 합니다.

전체 모션 시스템을 고려하지 않고 모터 선택

DD 모터는 독립적으로 작동하지 않습니다.

모터, 드라이버, 엔코더, 컨트롤러, 베어링, 기계 구조 및 부하는 하나의 모션 시스템으로 함께 작동해야 합니다.

이러한 이유로 모터 선택 시 전기적 호환성, 피드백 요구 사항, 제어 프로토콜, 기계적 설치, 부하 특성 및 열 조건을 고려해야 합니다.

소형 직접 구동 모터 기술의 미래 동향

산업 자동화 장비가 더 작은 장비 구조, 더 높은 생산 속도 및 더욱 통합된 모션 시스템으로 계속 발전함에 따라 컴팩트한 직접 구동 기술의 중요성은 더욱 커질 것으로 예상됩니다.

향후 소형 DD 모터는 더 높은 토크 밀도, 향상된 열 성능, 더 높은 해상도의 피드백, 더 유연한 기계적 통합 및 더 높은 시스템 통합에 중점을 둘 수 있습니다.

프레임리스 토크 모터도 절대형 엔코더, 통합 모터 드라이버 및 고급 모션 컨트롤러와 결합되어 컴팩트한 회전 구동 시스템을 구성하는 사례가 늘어날 수 있습니다.

동시에 직접 구동 기술은 하모닉 서보 액추에이터와 같은 기어드 액추에이터 기술과 계속 공존할 것입니다. 모든 응용 분야에서 감속 기반 액추에이터를 대체하는 대신 DD 모터와 하모닉 액추에이터는 계속해서 서로 다른 운동 요구 사항을 충족할 것입니다.

따라서 장비 제조업체의 핵심 고려 사항은 단순히 가장 작은 모터를 선택하는 것이 아니라 모터, 피드백 시스템, 컨트롤러, 베어링 및 기계 구조를 완전한 회전 운동 시스템으로 설계하는 것입니다.

소형 DD 모터 FAQ

소형 DD 모터란 무엇입니까?

소형 DD 모터는 기존 감속기를 사용하지 않고 회전 부하에 직접 연결되는 컴팩트한 직접 구동 모터입니다.

컴팩트한 기계 구조, 고속 회전, 빠른 동적 응답 및 정밀한 회전 운동 제어가 필요한 응용 분야에 특히 적합합니다.

DD 모터와 서보 모터의 차이점은 무엇입니까?

DD 모터는 부하를 직접 구동하는 반면, 기존 서보 모터는 필요한 출력 토크와 속도를 얻기 위해 감속기 또는 기타 전달 메커니즘과 결합될 수 있습니다.

DD 모터는 일반적으로 고속 직접 구동 응용 분야에 더 적합하며, 감속 메커니즘이 있는 서보 시스템은 높은 출력 토크 또는 토크 증폭이 필요한 경우 더 적합할 수 있습니다.

DD 모터가 기어드 모터보다 더 정확합니까?

반드시 그렇지는 않습니다.

DD 모터는 전달 경로에서 기어 맞물림 백래시를 제거하므로 정밀 운동에 유리할 수 있습니다. 그러나 최종 장비 정확도는 엔코더, 베어링 시스템, 기계적 강성, 설치 정확도, 제어 알고리즘, 열 영향 및 부하 조건에도 좌우됩니다.

따라서 모터 유형만 비교하기보다 완전한 모션 시스템을 평가해야 합니다.

DD 모터와 하모닉 서보 액추에이터의 차이점은 무엇입니까?

DD 모터는 부하를 직접 구동하는 반면, 하모닉 서보 액추에이터는 모터와 출력 사이에 하모닉 감속 메커니즘을 사용합니다.

DD 모터는 일반적으로 고속, 직접 토크 전달 및 동적 응답을 중시하는 응용 분야에 더 적합합니다.

하모닉 서보 액추에이터는 일반적으로 높은 출력 토크, 높은 토크 밀도, 컴팩트한 감속 및 통합 회전 구동이 필요한 응용 분야에 더 적합합니다.

소형 DD 모터는 3C 제조에 적합합니까?

예.

소형 DD 모터는 컴팩트한 치수와 응답성 높은 회전 운동이 중요한 전자 부품 위치 결정, 검사, 회전 인덱싱, 조립 장비 및 기타 3C 자동화 응용 분야에 사용할 수 있습니다.

소형 DD 모터를 반도체 장비에 사용할 수 있습니까?

예.

소형 DD 모터는 반도체 검사, 위치 결정, 웨이퍼 핸들링, 광학 시스템, 스캐닝 메커니즘 및 기타 회전 운동 응용 분야에 사용할 수 있습니다.

구체적인 모터는 토크, 속도, 부하 관성, 엔코더 요구 사항, 환경 조건 및 전체 장비 구조에 따라 선택해야 합니다.

프레임리스 토크 모터란 무엇입니까?

프레임리스 토크 모터는 일반적으로 기존 모터 하우징과 완전한 샤프트 조립체 없이 고정자와 회전자를 포함하는 모터 부품입니다.

장비 제조업체가 모터를 자체 기계 구조에 직접 통합할 수 있으므로 맞춤형 회전축, 로봇 관절, 정밀 스테이지 및 컴팩트 자동화 장비에 적합합니다.

하모닉 서보 액추에이터 대신 소형 DD 모터를 선택해야 하는 경우는 언제입니까?

응용 분야에서 높은 회전 속도, 빠른 가속 및 감속, 직접 구동 및 높은 동적 응답을 우선시할 경우 소형 DD 모터를 선택하십시오.

응용 분야에서 더 높은 출력 토크, 높은 토크 밀도, 감속 능력 및 컴팩트한 통합 액추에이터 구조가 요구되는 경우 하모닉 서보 액추에이터를 선택하십시오.

최종 결정은 실제 토크, 속도, 관성, 정확도, 듀티 사이클 및 설치 요구 사항을 기반으로 해야 합니다.

적합한 소형 직접 구동 모터를 어떻게 선택합니까?

필요한 연속 토크, 피크 토크, 작동 속도, 부하 관성, 가속, 감속 및 듀티 사이클을 계산하는 것부터 시작하십시오.

그런 다음 토크-속도 곡선, 엔코더 요구 사항, 열 조건, 기계적 설치, 드라이버 호환성 및 전체 모션 제어 구조를 평가하십시오.

요구 수준이 높은 응용 분야에서는 모터 사양만으로 선택하기보다 완전한 기계 및 제어 시스템과 함께 모터를 평가해야 합니다.

결론

소형 DD 모터는 산업 자동화에서 정밀 회전 운동을 위한 컴팩트하고 직접적인 접근 방식을 제공합니다.

기존 감속기를 제거함으로써 DD 모터는 직접적인 토크 전달 경로를 제공하고 기어 맞물림 백래시를 방지하며 응답성 높은 회전 운동을 구현할 수 있습니다. 이러한 특성으로 인해 소형 직접 구동 모터는 고속 검사, 3C 제조, 반도체 장비, 레이저 가공, 정밀 회전 테이블, 광학 시스템 및 기타 공간 제약 자동화 응용 분야에 적합합니다.

그러나 직접 구동은 모든 회전축에 이상적인 솔루션은 아닙니다. 응용 분야에 높은 출력 토크, 높은 토크 밀도, 상당한 토크 증폭 또는 고도로 통합된 로봇 관절이 요구되는 경우 하모닉 서보 액추에이터가 상당한 이점을 제공할 수 있습니다.

따라서 올바른 선택은 단순히 모터 크기나 정격 토크를 비교하기보다 전체 운동 요구 사항을 기반으로 해야 합니다.

장비 제조업체에게 핵심은 구동 구조를 응용 분야에 맞추는 것입니다. 즉, 직접 구동, 고속 및 동적 응답에는 DD 모터를, 컴팩트한 고토크 및 고토크 밀도 회전 운동에는 하모닉 서보 액추에이터를 사용합니다.

토크, 속도, 관성, 엔코더 피드백, 기계적 강성, 열 성능 및 설치 공간을 함께 평가함으로써 엔지니어는 정밀도, 응답성, 컴팩트성 및 시스템 통합의 적절한 균형을 제공하는 회전 구동 구조를 선택할 수 있습니다.
