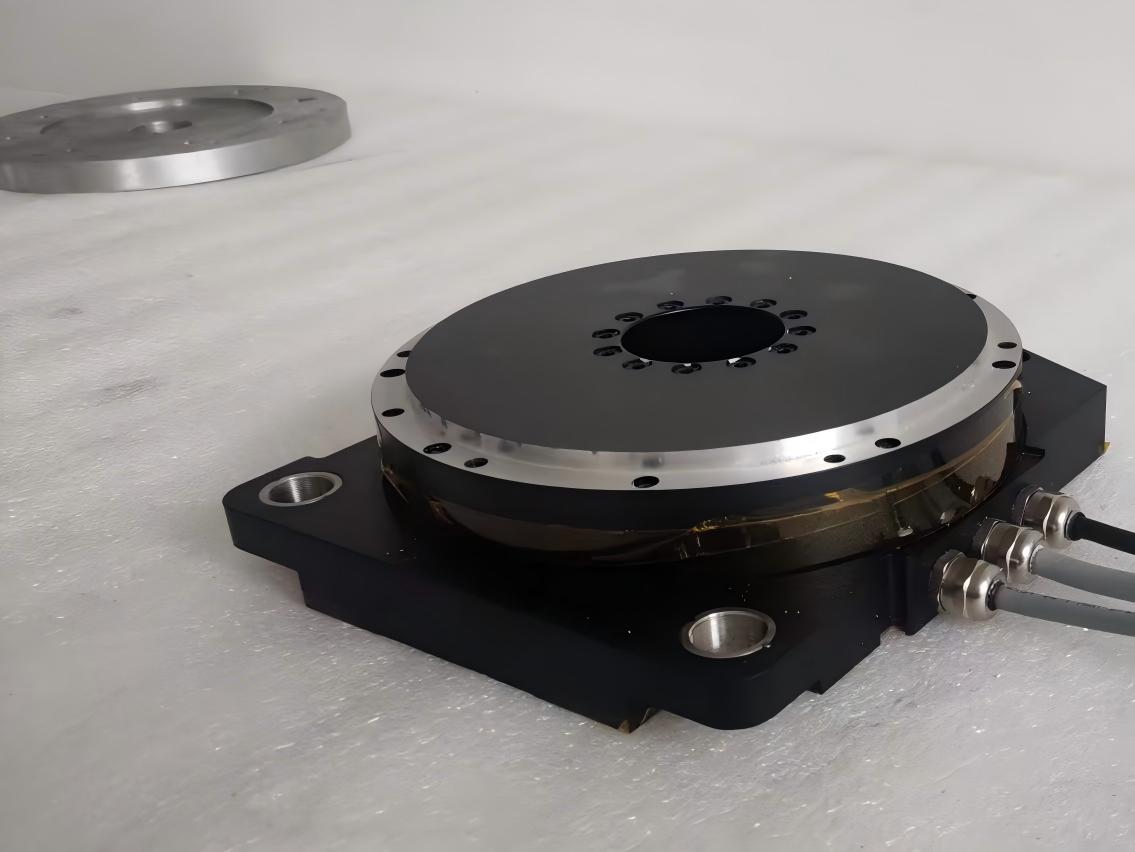

고정밀 자동화 및 검사용 초박형 직접 구동 회전 액추에이터

소개

반도체 검사, 광학 검사, 칩 선별, AOI 시스템 및 기타 정밀 자동화 장비가 점점 더 소형화됨에 따라 장비 내부의 회전 운동 시스템은 설치 공간을 최소화하면서 정밀한 각도 위치 제어를 제공해야 하는 까다로운 요구 사항에 직면하고 있습니다. 기존의 회전 메커니즘은 추가적인 기어박스, 변속 부품, 커플링 및 외부 구조물을 필요로 하기 때문에 소형화와 동작 정확도를 동시에 유지하기 어렵습니다.

초박형 직구동 회전 액추에이터는 기존 방식과는 다른 새로운 접근 방식을 제공합니다. 평면 회전 플랫폼에 직구동 모터를 통합함으로써 중간 감속 장치 없이 구동 토크를 회전 테이블에 직접 전달할 수 있습니다. 이는 백래시를 유발할 수 있는 기계식 변속 단계를 제거하고 전체적인 동작 구조를 단순화합니다.

소형 반도체 검사 장비, 광학 정렬 시스템, 칩 분류 스테이션, 태양광 웨이퍼 검사 장비 또는 실험실 교정 플랫폼을 개발하는 장비 제조업체의 경우, 높은 위치 정밀도, 부드러운 저속 동작, 소형 크기 및 간소화된 기계적 통합이 요구될 때 이러한 유형의 직접 구동 회전 모터는 실용적인 솔루션을 제공할 수 있습니다.

소형 자동화 장비에 기존과는 다른 회전 운동 솔루션이 필요한 이유는 무엇일까요?

기존의 회전 메커니즘에서 모터는 기어박스, 벨트, 커플링 또는 기타 변속 부품을 통해 부하에 연결되는 경우가 많습니다. 이러한 구조는 필요한 토크와 속도 변환을 제공할 수 있지만, 기계 부품이 추가될 때마다 오차, 기계적 간극, 조립 공차, 진동 또는 유지 보수 요구 사항과 같은 잠재적인 문제가 발생할 수 있습니다.

이는 정밀 검사 장비에서 특히 중요해집니다. 카메라, 광학 렌즈, 반도체 웨이퍼 또는 정밀 가공품을 아주 작은 각도로 회전시켜야 할 때, 회전 구동 장치는 명령된 위치에 도달할 뿐만 아니라 검사 과정 전체에 걸쳐 부드럽고 반복 가능한 움직임을 유지해야 합니다.

장비 자체의 기계적 구조가 매우 콤팩트할 경우 어려움은 더욱 커집니다. 작업대 아래 공간이 제한적일 수 있는 반면, 케이블, 광학 부품, 센서 및 기타 메커니즘은 회전축 주변에 설치해야 합니다.

이러한 상황에서는 회전 메커니즘의 전체 높이를 줄이는 것이 위치 정확도를 높이는 것만큼 중요할 수 있습니다.

이러한 상황에서 초박형 직접 구동 회전 액추에이터가 특히 유용해집니다.

직접 구동 방식은 모터와 회전 테이블 사이의 변속 단계를 제거합니다.

DD 모터, 즉 다이렉트 드라이브 모터의 가장 큰 장점은 기존의 기계식 감속기를 거치지 않고 모터가 회전 부하를 직접 구동한다는 점입니다.

이러한 구조는 동력 전달 체계를 크게 단순화할 수 있습니다. 모터와 회전 테이블 사이에 중간 감속 기어가 없기 때문에 기계식 감속 부품과 관련된 백래시 및 전달 오차를 방지할 수 있습니다.

정밀 회전 위치 지정을 위해, 이는 명령된 각도 움직임을 작업 플랫폼에 직접 전달할 수 있음을 의미합니다.

이는 단순히 높은 회전 속도보다는 극히 미세한 각도 조정이 필요한 응용 분야에서 특히 유용합니다. 예를 들어, 반도체 웨이퍼 검사 시 회전 테이블은 제어된 속도로 회전해야 하며, 비전 시스템은 다양한 각도에서 이미지를 지속적으로 캡처해야 합니다. 안정적인 직접 구동 시스템은 모터와 공작물 사이에 추가적인 전달 단계를 도입하지 않고도 일관된 움직임을 유지하는 데 도움이 됩니다.

기어식 회전 액추에이터와 직접 구동 방식을 구분하는 것이 중요합니다. 하모닉 감속기 또는 유성 감속기는 속도 감소를 통해 높은 출력 토크를 제공할 수 있는 반면, 직접 구동 모터는 회전축에서 직접 토크를 발생시킵니다. 따라서 적절한 구조는 적용 분야의 토크, 속도, 관성, 정확도 및 설치 공간에 따라 달라집니다.

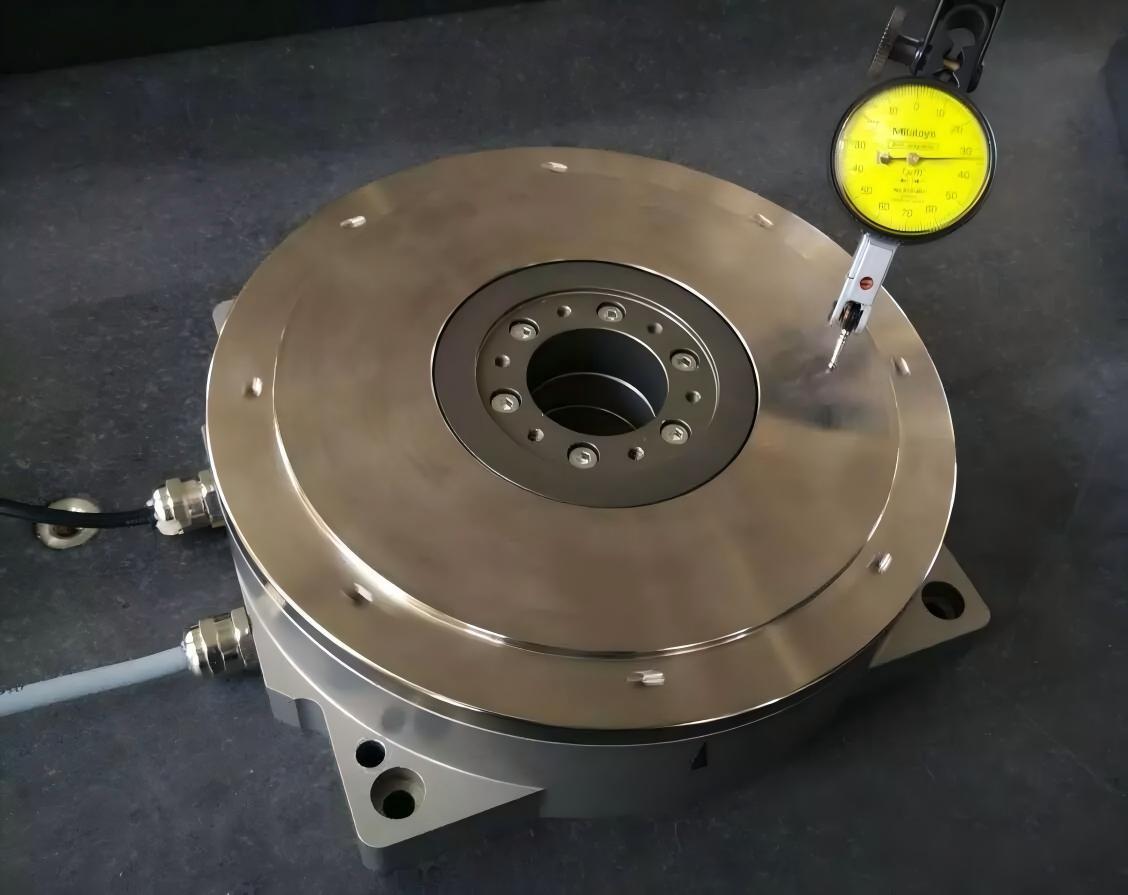

초슬림 디자인으로 설치 공간 문제를 해결합니다

많은 자동화 기계의 경우, 설치 가능 공간은 회전축 자체보다는 기계 전체에 의해 결정됩니다. 기존의 회전 메커니즘은 모터, 기어박스, 커플링 및 지지 구조물이 전달 경로를 따라 배치되기 때문에 상당한 수직 공간을 필요로 할 수 있습니다.

초박형 회전 테이블은 평평한 원반형 구조를 사용하여 전체 회전 장치의 높이를 줄입니다. 이를 통해 대형 액추에이터를 장비 플랫폼 아래에 장착하는 대신 회전 메커니즘을 장비 플랫폼에 직접 내장하는 것이 더 쉬워집니다.

이러한 구조적 이점은 Z축 방향 공간이 제한적인 소형 검사 장비 및 실험실 장비에 특히 유용합니다.

견고한 회전 테이블은 안정적인 작업 표면을 제공합니다. 플랫폼에는 표준화된 장착 구멍이 있어 공작물, 고정 장치, 광학 부품 또는 검사 도구를 회전 표면에 직접 장착할 수 있습니다.

장비 제조업체는 모터 주변에 추가적인 기계적 장착 구조를 설계하는 대신 회전 장치를 기계 구조에 직접 통합할 수 있습니다.

기계적 백래시 없는 고정밀 회전

백래시는 회전 위치 정밀도에 영향을 미치는 중요한 요소 중 하나입니다.

기존의 기어식 회전 메커니즘에서는 변속 부품 사이의 기계적 간극으로 인해 명령된 움직임과 실제 출력 움직임 사이에 차이가 발생할 수 있으며, 특히 회전 방향이 바뀔 때 이러한 차이가 두드러집니다.

직접 구동 방식의 회전 테이블은 변속 경로에서 기계식 감속 단계를 제거합니다. 결과적으로 모터와 회전 플랫폼 사이에 기어박스 유격이 발생하지 않습니다.

이러한 특징 덕분에 이 아키텍처는 빈번한 소각 이동, 양방향 위치 지정 및 연속 스캔이 필요한 애플리케이션에 특히 적합합니다.

예를 들어, 광학 정렬 시스템에서 회전 테이블은 비전 시스템이 정렬 결과를 모니터링하는 동안 매우 작은 각도로 반복적으로 앞뒤로 움직일 수 있습니다. 직접 구동 방식은 감속 기어박스와 관련된 기계적 유격을 발생시키지 않고 더욱 부드러운 양방향 움직임을 제공할 수 있습니다.

반도체 및 광학 응용 분야와 같이 각도 오차가 검사 결과에 직접적인 영향을 미칠 수 있는 경우, 이는 시스템 차원에서 상당한 이점이 될 수 있습니다.

반도체 웨이퍼 검사에 다이렉트 드라이브 방식이 유용한 이유는 무엇일까요?

반도체 검사는 소형화와 정밀도를 동시에 달성해야 하는 좋은 예입니다.

웨이퍼 검사 중, 카메라, 현미경 또는 광학 검사 시스템이 이미지를 캡처하는 동안 공작물을 연속적으로 또는 점진적으로 회전시켜야 할 수 있습니다. 회전 운동은 이미지 품질을 유지하면서 정확한 각도 위치를 제공할 수 있을 만큼 안정적이어야 합니다.

초박형 직구동 회전 테이블을 검사 플랫폼에 직접 통합할 수 있습니다. 웨이퍼 또는 고정 장치를 견고한 회전 테이블에 장착하면 직구동 모터가 제어된 각도 운동을 제공합니다.

이러한 아키텍처는 제한된 설치 공간, 원치 않는 전송 백래시, 기계적 진동, 복잡한 전송 구조 및 어려운 케이블 관리와 같은 여러 가지 일반적인 장비 설계 문제를 해결하는 데 도움이 될 수 있습니다.

고속 검사 장비의 경우, 이점은 단순히 "높은 정밀도"에만 있는 것이 아닙니다. 더욱 중요한 장점은 회전 운동 시스템이 전체 기계 구조에서 더욱 간소화된 부분이 될 수 있다는 점입니다.

고속 칩 분류 장비에 적용

칩 분류 시스템은 회전 운동에 대해 서로 다른 요구 사항을 제시합니다.

회전축은 칩을 검사, 분류, 선별 또는 이송하기 전에 반복적인 인덱싱 동작, 빠른 가속 및 감속, 그리고 정확한 위치 지정을 수행해야 할 수 있습니다.

이러한 응용 분야에서는 기계식 전달 체인을 줄이면 모션 시스템을 단순화하는 데 도움이 될 수 있습니다. 직접 구동 방식은 회전 플랫폼이 감속 메커니즘을 거치지 않고 모터 명령에 직접 반응하여 동력을 전달할 수 있도록 합니다.

그 결과, 고속 인덱싱과 정밀 위치 지정이 공존해야 하는 자동화 스테이션에 적합한 소형 회전 모션 솔루션이 탄생했습니다.

평평한 구조 덕분에 회전 플랫폼을 소형 장비 레이아웃에 통합하는 것이 더 쉬워지며, 특히 여러 검사 또는 분류 메커니즘을 작은 작업 공간 주변에 배치해야 하는 경우에 유용합니다.

광학 렌즈 정렬에는 부드러운 미세 움직임이 필요합니다.

광학 시스템은 종종 매우 정밀한 각도 조정을 필요로 합니다.

렌즈 정렬 또는 동축 교정 중에 시스템은 센서가 캡처한 광학 신호 또는 이미지를 모니터링하면서 매우 미세한 움직임을 수행해야 할 수 있습니다.

진동, 기계적 유격 또는 불규칙한 저속 운동을 유발하는 회전 메커니즘은 이 과정을 더욱 어렵게 만들 수 있습니다.

다이렉트 드라이브 로터리 모터는 회전축에 직접 토크를 전달하므로 기계적 감속보다 부드러운 저속 회전과 정밀한 각도 조절이 더 중요한 용도에 적합합니다.

또한, 컴팩트한 구조 덕분에 회전축을 광학 부품 가까이에 배치할 수 있어 장비 설계자가 전체 정렬 메커니즘의 크기를 줄일 수 있습니다.

AOI 검사 시스템을 위한 안정적인 회전

AOI 장비는 검사 영역 전체에 걸쳐 일관된 이미지 획득이 필요합니다.

디스플레이 패널, 전자 부품 또는 기타 가공물이 회전 플랫폼에 장착될 때, 비전 시스템이 이미지를 지속적으로 캡처하는 동안 회전 운동은 부드럽게 유지되어야 합니다.

속도의 급격한 변화나 작은 기계적 오류는 이미지 품질과 검사 일관성에 영향을 미칠 수 있습니다.

초박형 직구동 회전 테이블은 컴팩트한 기계 구조를 유지하면서도 연속적인 회전 운동을 제공할 수 있습니다. 견고한 플랫폼은 공작물이나 고정 장치를 안정적으로 장착할 수 있는 표면을 제공하며, 직구동 방식은 기존 기어 메커니즘의 전달 유격을 방지합니다.

이러한 특징 덕분에 해당 아키텍처는 AOI 검사, 광학 검사, 전자 부품 검사 및 정밀 비전 시스템에 적합합니다.

태양광 웨이퍼 검사를 위한 소형 솔루션

태양광 웨이퍼 검사에서도 동일한 동작 요구 사항을 찾아볼 수 있습니다.

실리콘 웨이퍼 및 기타 얇은 가공품은 표면 결함, 치수 편차 또는 기타 제조상의 이상을 식별하기 위해 다각도 검사가 필요할 수 있습니다.

회전 테이블은 검사 영역 주변의 공간을 과도하게 차지하지 않으면서 안정적인 움직임을 제공해야 합니다.

초박형 직구동 회전 플랫폼은 소형 태양광 검사 장비에 직접 내장될 수 있어 웨이퍼 고정 장치와 검사 시스템을 가까이 배치할 수 있습니다.

따라서 장비 제조업체에게 있어 이점은 단순히 모터 자체에만 있는 것이 아닙니다. 더 작고 간단한 회전식 검사 구조를 만들 수 있다는 점이 바로 그 이점입니다.

엔지니어는 언제 직접 구동식 회전 테이블을 선택해야 할까요?

기계가 여러 가지 요구 사항을 동시에 충족해야 할 경우, 직접 구동식 회전 테이블을 고려해 볼 만합니다.

장비에 높은 각도 위치 정밀도, 빈번한 양방향 이동, 부드러운 저속 회전, 컴팩트한 수직 설치 공간 및 간단한 기계적 전달 구조가 요구되는 경우, 직접 구동 방식이 강력한 대안이 될 수 있습니다.

반면, 응용 분야에서 낮은 모터 속도에서 매우 높은 출력 토크, 상당한 기계적 감속 또는 큰 부하 대 모터 비율이 요구되는 경우, 하모닉 감속기 또는 정밀 유성 감속기와 같은 기어식 솔루션이 더 적합할 수 있습니다.

따라서 선택은 단순히 명목상 정확도가 가장 높은 기술을 고르는 것이 아니라 실제 동작 프로필을 기준으로 해야 합니다.

직접 구동 회전 테이블과 기어식 회전 메커니즘 비교

장비 설계자에게 있어 핵심적인 차이점은 전송 아키텍처입니다.

기어식 회전 메커니즘은 모터와 감속기를 함께 사용하여 속도를 출력 토크로 변환합니다. 이를 통해 높은 토크 밀도와 컴팩트한 방사형 구조를 구현할 수 있어, 하모닉 및 유성 기어 변속기는 다양한 자동화 응용 분야에서 매력적인 선택지가 됩니다.

직접 구동식 회전 테이블은 감속기를 제거하고 모터를 회전축에 직접 배치합니다.これにより 기계적 변속 오차를 줄이고 매우 반응성이 뛰어난 회전 운동을 제공할 수 있습니다.

따라서 다이렉트 드라이브 모터와 하모닉 드라이브는 모든 응용 분야에서 경쟁하는 기술이 아닙니다. 각각 다른 엔지니어링 문제를 해결하는 기술입니다.

백래시가 적고, 토크를 직접 전달하며, 부드러운 동작과 초박형 구조가 중요한 정밀 검사 시스템의 경우, 직접 구동 방식이 매우 유리할 수 있습니다. 높은 출력 토크, 높은 감속비, 그리고 더 큰 기계적 하중 용량이 요구되는 응용 분야에서는 하모닉 또는 유성 기어 방식의 솔루션이 더 적합할 수 있습니다.

이러한 구분은 장비 제조업체에게 다양한 세대의 자동화 장비를 설계할 때 더 큰 유연성을 제공합니다.

소형 자동화 장비에 통합되도록 설계되었습니다.

초박형 직구동 회전 테이블의 가장 실용적인 장점 중 하나는 단순히 모터가 아니라 모션 모듈로 취급할 수 있다는 점입니다.

회전 플랫폼은 직접적인 장착 표면을 제공하며, 평평한 구조 덕분에 장치를 기계 프레임에 통합할 수 있습니다. 표준 장착 구멍을 통해 고정 장치 설치가 간편하며, 견고한 플랫폼은 공작물이나 공구를 직접 지지할 수 있습니다.

이를 통해 추가적인 연결 부품, 장착 브래킷 및 변속 구조물이 필요 없어집니다.

기계 제작업체의 경우, 이는 더욱 깔끔한 기계 설계, 손쉬운 조립, 설치 공간 절감, 그리고 센서 및 검사 구성 요소 배치 시 더 큰 자유도로 이어질 수 있습니다.

정밀 장비를 위한 HONPINE 다이렉트 드라이브 모션 솔루션

HONPINE은 로봇공학, 자동화, 반도체 장비, 광학 시스템, CNC 장비 및 기타 고정밀 응용 분야를 위한 정밀 모션 부품을 개발합니다.

직접적인 회전 운동이 필요한 응용 분야의 경우, DD 모터 기술은 중간 감속 단계 없이 고속 및 고정밀 회전 운동을 위한 솔루션을 제공합니다.

더 높은 감속비와 출력 토크가 요구되는 애플리케이션의 경우, HONPINE은 하모닉 감속기 및 하모닉 회전 액추에이터도 제공합니다. 높은 토크 밀도와 정밀한 동력 전달이 필요하지만 기어 방식 솔루션이 더 적합한 애플리케이션의 경우, 정밀 유성 감속기가 또 다른 선택지가 될 수 있습니다.

로봇 응용 분야의 경우, 이러한 기술은 HONPINE의 로봇 관절 모터 및 통합 로봇 관절 모듈과 결합하여 장비 제조업체가 각 축의 실제 요구 사항에 따라 동작 아키텍처를 선택할 수 있도록 합니다.

이로 인해 선택 과정은 단 하나의 "최고" 전송 기술을 고르는 것이 아니라, 용도에 맞는 적절한 모션 솔루션을 찾는 것에 더 중점을 두게 됩니다.

결론

소형 반도체, 광학, AOI, 태양광 및 실험실 자동화 장비의 개발로 회전 모션 시스템에 대한 새로운 요구 사항이 생겨나고 있습니다. 엔지니어들은 장비의 소형화, 응답 속도 또는 기계적 단순성을 희생하지 않고 높은 위치 정밀도를 달성해야 하는 필요성이 점점 더 커지고 있습니다.

초박형 다이렉트 드라이브 회전 테이블은 평평하고 공간 절약형 구조와 직접 토크 전달 및 백래시 없는 회전 운동을 결합하여 이러한 요구 사항을 충족합니다. 견고한 작업 플랫폼과 표준화된 장착 인터페이스를 통해 소형 자동화 장비에 직접 쉽게 통합할 수 있습니다.

반도체 웨이퍼 검사, 칩 분류, 광학 렌즈 정렬, AOI 검사, 태양광 웨이퍼 검사 및 정밀 교정 시스템에서 핵심은 회전 모터가 생성할 수 있는 토크의 양만이 아닙니다. 더 중요한 질문은 전체 회전 구조가 사용 가능한 장비 공간 내에서 요구되는 정확성, 부드러움, 응답성 및 설치 효율성을 제공할 수 있는지 여부입니다.

바로 이런 점에서 초박형 직구동 회전 모터와 회전 테이블이 상당한 엔지니어링 이점을 제공할 수 있습니다.
