서보 모터와 감속기는 왜 이상적인 조합일까요?

서보 모터의 장점은 무엇인가요?

서보 모터는 빠른 응답성, 높은 위치 결정 정밀도, 뛰어난 제어성이라는 세 가지 주요 장점을 제공합니다. 그러나 일반적인 서보 모터는 정격 출력을 비교적 높은 속도에서 내는 경우가 많으며, 모터 축에서 직접 얻을 수 있는 토크는 제한적입니다.

많은 AC 서보 모터의 정격 속도는 약 1,500–3,000 rpm이며, 일부 고속 모델은 5,000 rpm을 초과합니다. 일정한 기계 출력에서는 회전 속도가 높아질수록 토크가 감소합니다. 예를 들어, 3,000 rpm으로 작동하는 1 kW 서보 모터의 정격 토크는 약 3.2 N·m입니다.

이 토크만으로는 수십 킬로그램의 로봇 암을 직접 구동하기에 부족할 수 있습니다. 로봇의 크기와 용도에 따라 손목 관절에는 수십 또는 수백 뉴턴미터의 피크 토크가 필요할 수 있으며, 베이스 관절에는 수백 뉴턴미터가 필요할 수 있습니다.

서보 모터가 저속에서 높은 토크를 내도록 설계할 수 있을까요? 가능합니다. 이를 위해 다이렉트 드라이브 토크 모터가 설계되었습니다. 다만 필요한 토크를 얻으려면 모터의 크기, 무게, 비용 및 열 관리 측면에서 절충이 필요할 수 있습니다. 이러한 요인으로 인해 공간과 무게 제약이 엄격한 로봇 관절에서는 다이렉트 드라이브 적용이 어려울 수 있습니다.

핵심 과제는 모터의 작동 특성을 부하에 맞추는 것입니다. 서보 모터는 비교적 빠르게 회전하지만, 로봇 관절에는 흔히 더 낮은 속도와 더 높은 토크가 필요합니다. 감속기는 이러한 차이를 해소하는 데 도움이 됩니다.

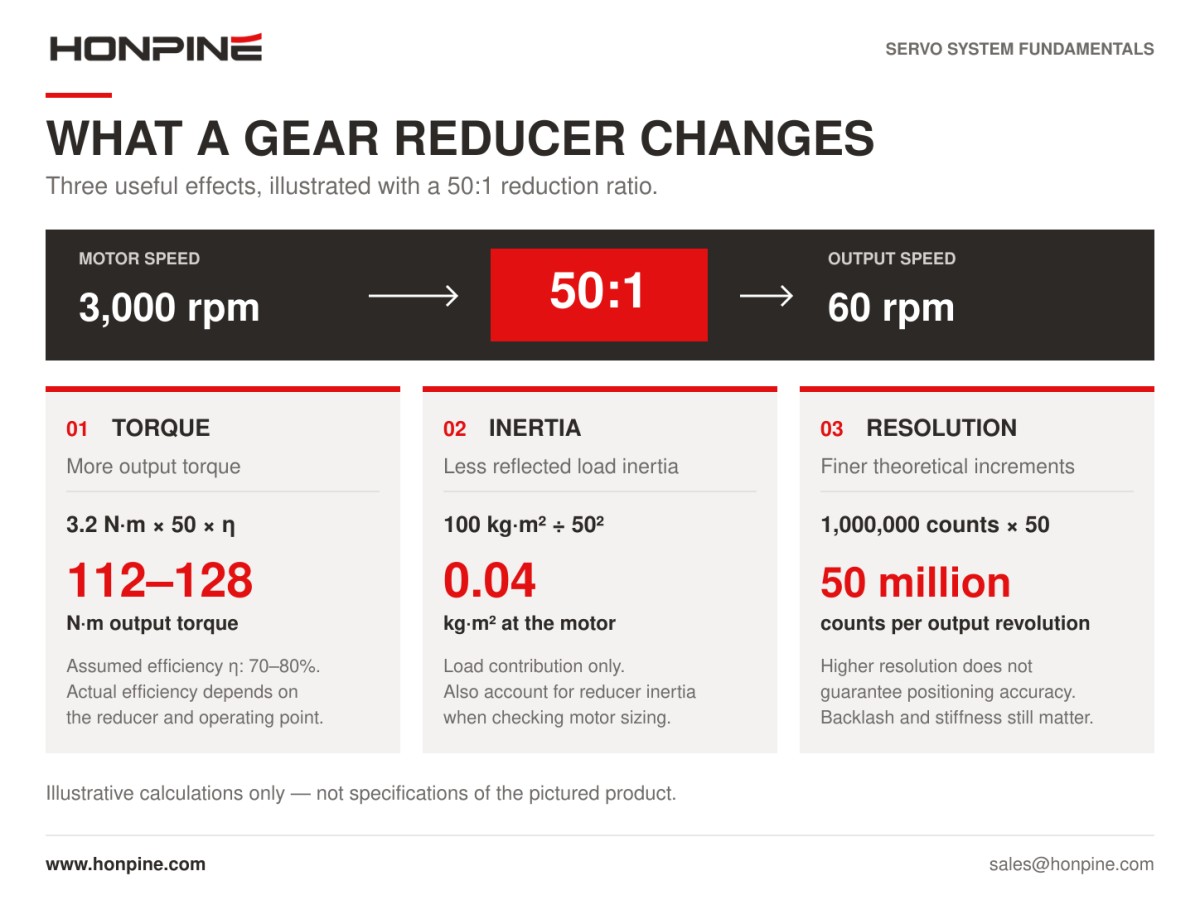

감속기는 서보 모터의 성능을 어떻게 향상시키나요?

감속기는 회전 속도만 낮추는 것이 아닙니다. 출력 토크를 높이고, 모터에 반영되는 부하 관성을 줄이며, 이론적인 출력 위치 분해능을 높입니다.

1. 속도 감소와 출력 토크 증가

손실을 무시하면 감속기를 통과하는 기계 출력은 거의 일정하게 유지됩니다. 속도를 낮추면 감속비에 비례해 사용 가능한 출력 토크가 증가합니다. 실제로는 전달 효율도 고려해야 합니다.

출력 토크 = 모터 토크 × 감속비 × 전달 효율

감속비가 50:1인 하모닉 감속기를 예로 들어 보겠습니다. 입력 토크가 3.2 N·m이고 전달 효율을 70–80%로 가정하면, 계산된 출력 토크는 3.2 × 50 × 0.70–0.80 = 112–128 N·m입니다.

이 사례는 소형 서보 모터가 감속기를 통해 상당히 큰 토크를 낼 수 있음을 보여줍니다. 다만 실제 출력은 감속기의 정격 토크, 가속 토크 및 피크 토크 한도 이내여야 하며, 효율은 의도한 작동 조건에 맞춰 확인해야 합니다.

2. 모터에 반영되는 부하 관성 감소

감속기의 또 다른 중요한 기능은 모터 축에 반영되는 부하 관성을 줄이는 것입니다. 반영 부하 관성은 감속비의 제곱으로 나뉩니다.

반영 부하 관성 = 부하 관성 ÷ 감속비²

예를 들어 부하 관성이 100 kg·m²인 회전 테이블을 생각해 보겠습니다. 50:1 감속기를 사용하면 모터에 반영되는 부하 관성은 100 ÷ 50² = 0.04 kg·m²가 되어 2,500분의 1로 감소합니다.

이는 관성 반영을 설명하기 위한 수학적 예시이며, 완전한 모터 선정 계산은 아닙니다. 감속기 관성, 필요한 가속도, 마찰 및 작동 속도도 고려해야 합니다. 그럼에도 반영 부하 관성을 줄이면 서보 시스템이 까다로운 부하를 더 쉽게 제어할 수 있습니다.

3. 이론적인 출력 위치 분해능 향상

모터 엔코더의 분해능은 고정되어 있습니다. 엔코더가 모터 1회전당 100만 카운트를 제공한다면, 다이렉트 드라이브에서는 출력축 1회전당 100만 카운트를 제공합니다.

50:1 감속기를 사용하면 출력축이 1회전할 때 모터는 50회전합니다. 따라서 시스템은 출력축 1회전당 5,000만 엔코더 카운트에 해당하는 분해능을 제공하며, 이론적인 출력 위치 분해능은 50배 향상됩니다.

그러나 분해능과 위치 결정 정확도는 같은 의미가 아닙니다. 백래시, 전달 오차, 탄성 변형, 엔코더 정확도 및 제어 성능이 실제 출력 위치에 모두 영향을 미칩니다.

토크 증폭, 관성 감소 및 이론적인 위치 분해능 향상을 통해 감속기가 로봇 공학과 자동화 분야에서 서보 모터와 널리 함께 사용되는 이유를 알 수 있습니다.

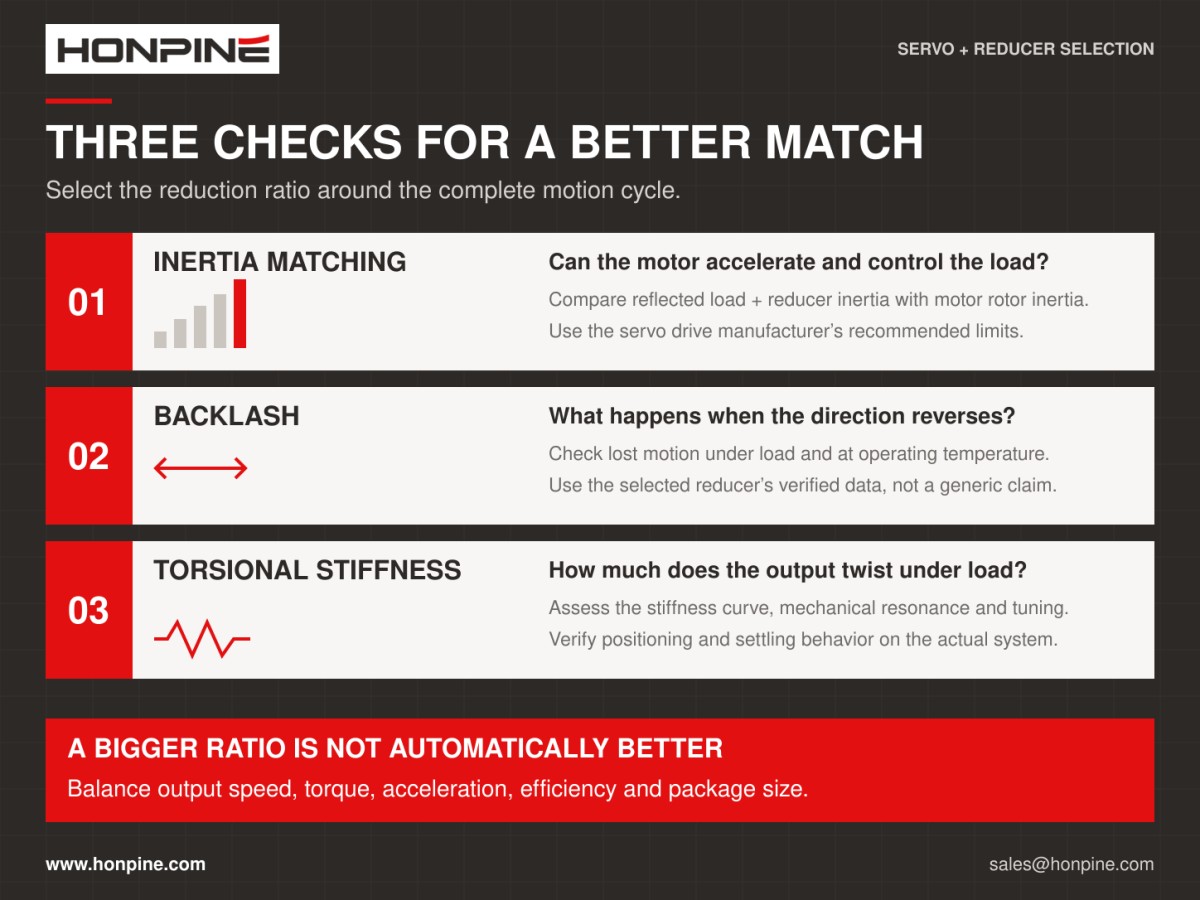

서보 모터와 감속기가 함께 잘 작동하려면 무엇이 중요한가요?

성공적인 조합을 위해서는 고속 모터와 저속 출력을 단순히 맞추는 것만으로는 부족합니다. 관성 매칭, 백래시 및 비틀림 강성이 모두 전체 시스템의 성능에 영향을 미칩니다.

관성 매칭: 모터가 부하를 제어할 수 있을까요?

서보 성능은 모터 축에 반영되는 관성과 모터 회전자 관성의 관계에 영향을 받습니다. 관성비가 높으면 급가속, 감속 및 정착이 어려워질 수 있으며, 특히 전달부의 강성이 충분하지 않은 경우 그 영향이 커집니다.

초기 선정 기준으로 관성비를 약 10:1 이하로 설정하는 경우가 많으며, 더 높은 응답성이 요구되면 약 5:1 이하를 목표로 설계하기도 합니다. 이는 시작점일 뿐 보편적인 한계값은 아닙니다. 허용 가능한 비율은 서보 드라이브, 모터, 기계 구조, 모션 프로파일 및 튜닝에 따라 달라집니다.

관성비가 낮다는 이유만으로 불안정성이 발생하는 것은 아니며, 최적의 성능이 보장되는 것도 아닙니다. 전체 시스템을 평가해야 합니다.

감속비는 조정 요소로 작용합니다. 감속비를 높이면 반영 부하 관성이 빠르게 감소하고, 낮추면 모터가 받는 관성이 증가합니다. 따라서 감속비를 선택할 때 관성 매칭을 중요하게 고려해야 합니다.

백래시: 회전 방향이 바뀌면 어떻게 되나요?

백래시는 전달부의 회전 방향이 바뀔 때 움직임의 손실을 일으키는 기계적 간극입니다. 백래시가 지나치게 크면 출력이 반응하기 전에 모터가 작은 각도만큼 회전할 수 있습니다.

이 지연은 위치 오차, 방향 전환 시 충격 및 불균일한 움직임을 유발할 수 있습니다. 따라서 정밀도가 중요한 용도에는 백래시 또는 운동 손실이 매우 적은 감속기가 필요한 경우가 많습니다.

모델과 측정 방법에 따라 정밀 하모닉 감속기와 RV 감속기는 1 arcminute 이하의 사양을 구현할 수 있습니다. 표준 정밀 유성 감속기의 백래시 사양은 일반적으로 약 3–10 arcminutes이며, 고정밀 모델 역시 1 arcminute 수준에 도달할 수 있습니다.

1 arcminute는 1도의 1/60입니다. 선정한 제조업체의 사양, 시험 조건 및 용어를 반드시 확인해야 합니다. 백래시, 운동 손실 및 히스테리시스는 서로 관련된 특성이지만, 서로 대체 가능한 측정값으로 간주해서는 안 됩니다.

비틀림 강성: 전달부는 얼마나 비틀리나요?

비틀림 강성은 토크가 가해질 때 전달부가 각도 방향으로 변형되는 것을 얼마나 억제하는지를 나타냅니다. 강성이 부족하면 부하가 변할 때 출력축이 탄성 변형으로 비틀릴 수 있습니다.

위치 피드백이 모터 측에서만 이루어지는 경우, 출력축이 변형되었더라도 컨트롤러에는 명령한 위치에 도달한 것으로 표시될 수 있습니다. 기계적 유연성은 공진을 일으켜 제어 게인을 제한하고 튜닝을 어렵게 만들 수도 있습니다.

낮은 백래시와 높은 비틀림 강성을 동시에 구현하려면 설계 복잡성, 제조 요구 사항 및 비용이 증가할 수 있습니다. 적합한 감속기는 부하 용량, 사용 수명 및 용도의 성능 요구 사항을 고려해 이러한 특성 간의 균형을 맞춥니다.

감속비가 높을수록 항상 더 좋은가요?

감속비가 높을수록 출력 토크가 증가하므로 항상 유리하다고 생각하기 쉽습니다. 하지만 실제로는 토크, 속도, 가속도, 관성 및 설치 제약 조건 사이에서 균형을 맞춰야 합니다.

모터 가속도가 일정할 때 감속비가 높을수록 출력 가속도는 낮아집니다. 따라서 빠른 기동과 정지 또는 잦은 왕복 운동이 필요한 용도에서는 모터의 토크-속도 성능과 전체 가속 프로파일을 신중하게 평가해야 합니다.

감속비가 높아지면 모터 관성과 반영 부하 관성의 관계도 달라집니다. 모터가 받는 부하 관성은 감소하지만, 이것만으로 동적 성능이 향상된다고 보장할 수는 없습니다. 감속기 관성, 기계 강성, 마찰 및 컨트롤러 튜닝도 여전히 중요합니다.

출력 속도도 제한 요소입니다. 감속비가 지나치게 높으면 기구가 필요한 작동 속도에 도달하지 못해 사이클 시간이 늘어나고 생산성이 저하될 수 있습니다.

감속기 설계에 따라 높은 감속비를 구현하려면 전달 단계를 추가하거나 크기를 변경해야 하며, 비용이 높아질 수도 있습니다. 이러한 절충 사항은 하모닉, RV 및 유성 감속기마다 다르므로 선정한 제품의 특성을 확인해야 합니다.

선정 원칙은 간단합니다. 필요한 출력 속도, 토크 및 위치 결정 성능을 충족하면서 모터 관성과 반영 부하 관성이 제어 시스템에 적합하도록 해야 합니다. 최종 감속비는 계산과 실제 용도 시험을 통해 검증해야 합니다.

하모닉, RV 및 유성 감속기 중 어떻게 선택해야 하나요?

하모닉 감속기는 높은 감속비와 정밀한 위치 결정이 필요하며 소형·경량이어야 하는 관절에 자주 선택됩니다. RV 감속기는 강성과 부하 용량이 중요한 고하중 관절, 로봇 어깨 및 베이스에 흔히 검토됩니다. 정밀 유성 감속기는 다양한 일반 자동화 용도에서 성능, 효율 및 비용의 실용적인 균형을 제공합니다.

이러한 내용은 유용한 초기 검토 기준이지만, 최종 선택은 각 축의 부하 요구 사항에 따라야 합니다. 세 가지 감속기 유형에 대한 더 자세한 비교는 별도의 글에서 다룰 예정입니다.

결론

서보 시스템은 응답성이 뛰어난 정밀 모션 제어를 제공하고, 감속기는 모터의 속도와 토크를 부하에 맞게 조정합니다. 두 장치의 상호 보완적인 역할 덕분에 로봇 관절과 다양한 자동화 기구에 효과적으로 적용할 수 있습니다.

가장 좋은 결과는 두 장치를 하나의 구동 시스템으로 함께 선정할 때 얻을 수 있습니다. 토크, 속도, 관성, 백래시 및 강성을 맞추면 엔지니어는 사용 가능한 공간, 무게 및 예산 범위 내에서 필요한 모션 성능을 구현할 수 있습니다.
