HONPINE은 어떻게 정밀 하모닉 감속기를 제조하는가: 기술, 품질 및 제조 과제

 소개

정밀 하모닉 감속기의 성능은 제품 카탈로그에 기재된 감속비, 정격 토크 또는 백래시만으로 결정되지 않습니다. 하모닉 감속기 제조업체인 HONPINE은 정밀 전달 성능이 기계 설계, 치형 최적화, 플렉스플라인 소재, 정밀 가공, 조립 정확도, 제조 장비 및 품질 관리 등 여러 요소가 함께 작용한 결과임을 인식하고 있습니다.

이는 산업용 로봇, 협동 로봇, 휴머노이드 로봇, CNC 회전축, 반도체 장비, 광학 검사 시스템 및 기타 정밀 자동화 분야에서 특히 중요합니다. 이러한 시스템에서 고객은 지정된 공차를 충족하는 하나의 샘플만을 찾는 것이 아닙니다. 배치 전반에 걸쳐 일관된 성능을 유지하고 장기간 안정적으로 작동할 수 있는 하모닉 감속기가 필요합니다.

이러한 이유로 HONPINE은 단일 사양에 집중하는 대신 하모닉 감속기 제조를 완전한 엔지니어링 및 생산 공정으로 접근합니다.

하모닉 감속기에서 제조 역량이 중요한 이유는 무엇인가요?

하모닉 감속기의 작동 원리는 잘 확립되어 있습니다. 더 큰 과제는 기계 설계를 정확하고 일관되며 신뢰성 있게 대량 생산할 수 있는 제품으로 구현하는 데 있습니다.

HONPINE의 제조 역량은 치형 설계, 플렉스플라인 소재, 열처리, 정밀 가공, 웨이브 제너레이터 제조, 부품 매칭, 조립 정확도 및 최종 검사 등 최종 전달 성능에 영향을 미치는 여러 요소를 포괄합니다.

이러한 요소들은 서로 밀접하게 연결되어 있습니다.

예를 들어, 치형은 이론적으로 매우 낮은 백래시를 지원할 수 있지만, 가공 정확도, 소재 특성 또는 조립 공차가 일관되지 않으면 완성된 하모닉 감속기가 기대되는 위치 결정 정확도와 수명을 달성하지 못할 수 있습니다.

따라서 HONPINE은 단일 설계 파라미터에 의존하지 않고 시스템 수준의 제조 관점에서 하모닉 감속기 성능을 평가합니다.

HONPINE의 하모닉 감속기 치형 설계 접근 방식

치형 설계는 하모닉 감속기 개발의 핵심 기술 요소 중 하나입니다.

플렉스플라인과 서큘러 스플라인 간의 맞물림 관계는 전달 정확도, 비틀림 강성, 효율, 소음 및 수명에 직접적인 영향을 미칩니다. 정밀 응용 분야에서 치형 설계는 이론적 맞물림 조건뿐 아니라 실제 제조 공차, 소재 변형, 하중 변화 및 장기 운전 조건도 고려해야 합니다.

HONPINE은 제품 개발 과정에서 치형 형상, 치면 접촉, 맞물림 간극 및 하중 분포를 함께 평가합니다.

이는 로봇 관절, 정밀 회전축 및 자동 위치 결정 시스템에서 특히 중요합니다. 하모닉 감속기는 지속적으로 변화하는 하중과 빈번한 가속 및 감속 조건에서 작동할 수 있으므로, 다양한 운전 조건 전반에서 안정적인 전달 성능을 유지해야 합니다.

HONPINE은 단일 파라미터를 통해 높은 정밀도를 추구하기보다 전달 부품 간 상호작용을 고려하여 전체 시스템을 최적화합니다.

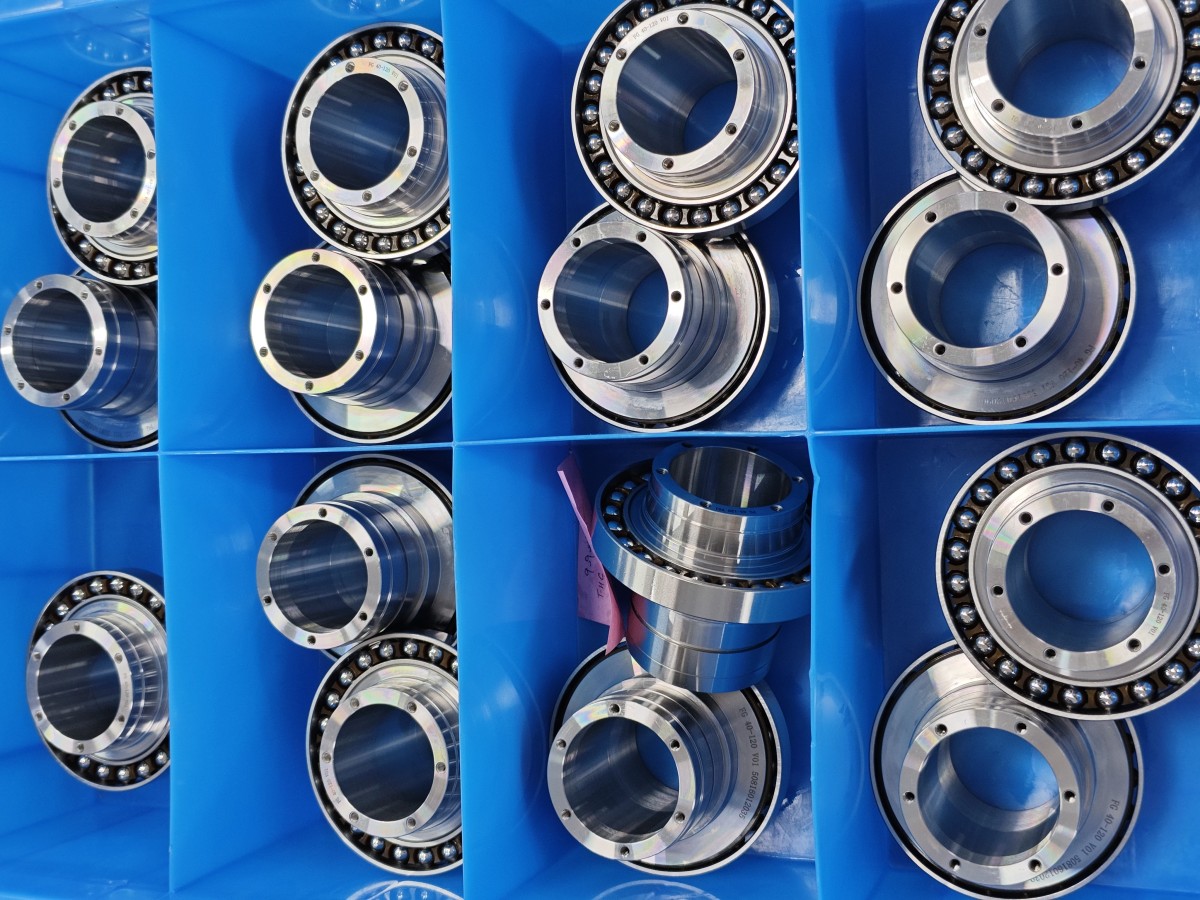

플렉스플라인 소재 및 피로 저항성

플렉스플라인은 작동 중 반복적인 탄성 변형을 겪기 때문에 하모닉 감속기에서 가장 중요한 부품 중 하나입니다. 따라서 소재 특성은 피로 저항성, 신뢰성 및 수명에 직접적인 영향을 미칩니다.

플렉스플라인 소재 선정은 단순히 최대 강도에만 초점을 맞출 수 없습니다. 적합한 소재는 강도, 인성, 피로 저항성, 치수 안정성 및 가공성 사이에서 적절한 균형을 제공해야 합니다.

가공 정확도가 잘 관리되더라도 소재의 불일치는 성능 편차를 초래할 수 있습니다. 빈번한 왕복 운동이 수반되는 응용 분야에서는 플렉스플라인의 장기 피로 거동이 특히 중요해집니다.

따라서 HONPINE은 소재 선정, 열처리, 가공 및 후속 검사를 플렉스플라인 제조의 상호 연결된 부분으로 고려합니다.

로봇 관절 및 기타 고사이클 응용 분야에서는 초기 정확도만 평가하는 것으로는 충분하지 않습니다. 장기 성능과 피로 거동도 함께 고려해야 합니다.

정밀 가공은 HONPINE 제조 역량의 핵심 요소입니다

하모닉 감속기의 최종 성능은 핵심 부품의 가공 정확도와 밀접한 관련이 있습니다.

H3: 가공 정확도 및 부품 공차

플렉스플라인, 서큘러 스플라인, 웨이브 제너레이터, 베어링 및 기타 정밀 부품은 치수 정확도와 기하 공차를 엄격하게 관리해야 합니다. 동시에 개별 부품 간의 관계도 요구되는 조립 공차 범위 내에 유지되어야 합니다.

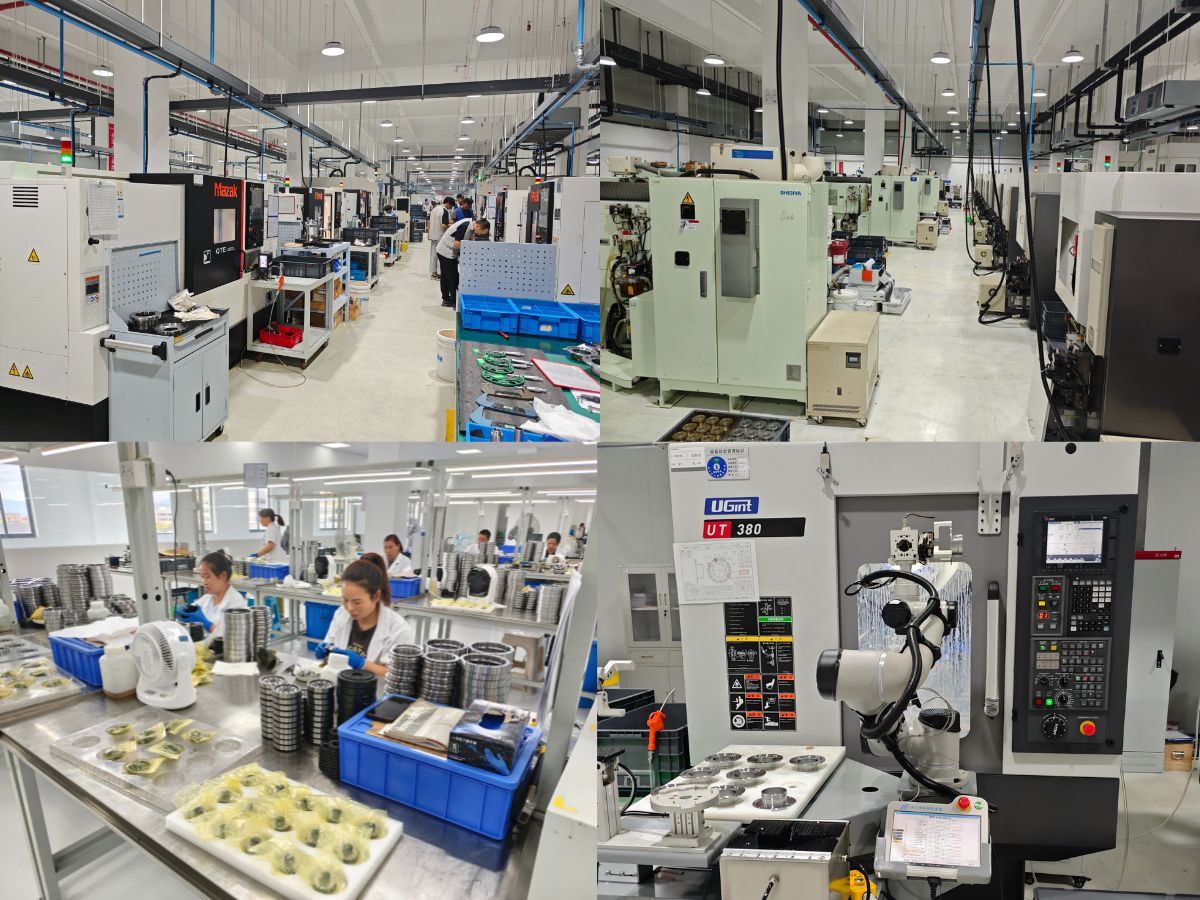

제조 장비는 해결책의 일부일 뿐입니다

고급 제조 장비만으로 고품질 하모닉 감속기가 보장되지는 않습니다.

정밀 장비는 매우 정확한 부품을 생산할 수 있지만, 공정 파라미터, 공구 상태, 장비 상태, 검사 방법 및 생산 표준이 일관되게 관리되지 않으면 대량 생산 과정에서 여전히 상당한 성능 편차가 발생할 수 있습니다.

가공부터 최종 검사까지의 공정 관리

따라서 HONPINE은 가공, 검사, 조립 및 최종 시험 전반의 공정 안정성에 중점을 둡니다.

이러한 접근 방식은 제품 개발 중 달성된 성능이 지속 생산 중에도 재현될 수 있도록 지원합니다.

생산 일관성이 중요한 이유는 무엇인가요?

B2B 고객에게 하나의 적합한 샘플은 공급업체가 안정적인 대량 생산을 제공할 수 있는 능력을 입증하지 못합니다.

이러한 차이는 산업용 로봇, CNC 기계, 반도체 장비 및 자동화 생산 시스템에 사용되는 하모닉 감속기에서 특히 중요합니다.

고객은 수십 개, 수백 개 또는 수천 개의 하모닉 감속기를 필요로 할 수 있습니다. 배치 간 성능 차이가 크면 로봇 위치 결정 정확도, 기계 보정, 조립 공정 및 유지보수 요구 사항에 영향을 미칠 수 있습니다.

따라서 HONPINE은 생산 일관성을 하모닉 감속기 품질의 핵심 요소로 간주합니다.

백래시, 비틀림 강성, 전달 효율, 기동 토크, 온도 상승 및 기타 성능 파라미터는 지속 생산 중 관리된 범위 내에 유지되어야 합니다.

HONPINE에게 제조 역량은 단순히 하나의 고정밀 하모닉 감속기를 생산하는 능력이 아닙니다. 안정적이고 예측 가능한 성능의 고정밀 하모닉 감속기를 반복적으로 제조하는 능력입니다.

시제품 검증부터 양산까지

시제품 개발에서 양산으로 전환하려면 단순히 원래 설계를 재현하는 것 이상이 필요합니다.

시제품 및 소량 배치 검증

시제품 단계에서 HONPINE은 하모닉 감속기의 구조 설계, 부품 사양, 소재, 가공 공정 및 기본 성능을 평가합니다.

생산량이 증가함에 따라 추가적인 과제가 나타납니다. 제조 공정은 안정화되어야 하고, 장비 용량은 생산 요구 사항에 부합해야 하며, 부품 일관성은 유지되어야 하고, 조립 및 검사 공정은 관리 상태를 유지해야 합니다.

검증에서 양산으로의 전환

따라서 HONPINE은 시제품 검증, 소량 배치 검증, 신뢰성 시험, 공정 최적화 및 양산 검증을 제품 개발의 상호 연결된 단계로 다룹니다.

이는 로봇 응용 분야에서 특히 중요합니다. 로봇 제조업체는 실제 운전 조건에서 장기 시험을 실시하기 전에 먼저 소수의 샘플을 평가할 수 있습니다.

제품이 안정적인 성능을 입증한 후에야 하모닉 감속기는 더 큰 규모의 적용 단계로 나아갈 수 있습니다.

산업용 하모닉 감속기의 신뢰성 시험

산업용 하모닉 감속기의 신뢰성은 하나의 파라미터만으로 평가할 수 없습니다.

주요 성능 파라미터

HONPINE은 정격 토크와 감속비 외에도 백래시, 비틀림 강성, 전달 효율, 온도 상승, 소음, 내구성 및 장기 성능 안정성을 고려합니다.

내구 및 반복 하중 시험

로봇 관절 및 기타 고사이클 응용 분야에서 반복적인 정회전 및 역회전은 전달 시스템에 지속적인 반복 하중을 가합니다. 따라서 피로 저항성과 장기 내구성이 중요한 평가 요소가 됩니다.

HONPINE은 성능 시험과 내구성 평가를 통해 하모닉 감속기가 대표적인 운전 조건에서 요구 특성을 유지할 수 있는지 검증합니다.

시험은 제품 최적화와 제조 공정 개선을 위한 중요한 피드백도 제공합니다.

낮은 백래시에 기어 설계 이상의 요소가 필요한 이유는 무엇인가요?

백래시는 정밀 전달에서 가장 중요한 파라미터 중 하나이지만, 낮은 백래시를 달성하는 것은 단순히 치형 형상을 최적화하는 문제가 아닙니다.

실제 백래시는 치형 정확도, 부품 가공 공차, 소재 특성, 웨이브 제너레이터 형상, 조립 정확도 및 제조 일관성을 포함한 여러 요소의 영향을 받습니다.

하모닉 감속기는 이론적 조건에서 매우 낮은 백래시를 달성하도록 설계될 수 있습니다. 그러나 부품 공차 또는 조립 편차가 충분히 관리되지 않으면 완제품은 기대 성능을 일관되게 달성하지 못할 수 있습니다.

따라서 HONPINE은 낮은 백래시를 단순한 설계 사양이 아니라 시스템 수준의 제조 결과로 다룹니다.

이 접근 방식은 작은 전달 오차도 기계의 최종 운동 정확도에 영향을 미칠 수 있는 정밀 위치 결정 응용 분야에 특히 적합합니다.

매우 작은 하모닉 감속기와 매우 큰 하모닉 감속기 모두 제조가 어려운 이유는 무엇인가요?

하모닉 감속기의 크기 범위 양끝에서는 서로 다른 제조 과제가 발생합니다.

소형 하모닉 감속기의 과제

소형 하모닉 감속기의 경우 부품 치수가 매우 작아지며, 가공 공차는 전체 부품 크기에 비해 점점 더 중요해집니다. 조립과 검사 역시 더 까다로워집니다.

대형 하모닉 감속기의 과제

대형 하모닉 감속기는 다른 과제를 제시합니다. 더 큰 부품은 더 높은 가공 능력을 필요로 하며, 소재 변형, 열처리, 치수 안정성, 장비 역량 및 조립 정확도와 관련된 추가 고려 사항을 수반합니다.

따라서 하모닉 감속기 제조는 단순히 동일한 설계를 확대하거나 축소하는 것으로 볼 수 없습니다.

서로 다른 크기에는 각자의 특정 구조적 특성에 적합한 제조 공정, 검사 방법 및 엔지니어링 관리가 필요합니다.

표준 하모닉 감속기 또는 맞춤형 솔루션?

모든 정밀 모션 시스템이 동일한 요구 사항을 갖는 것은 아닙니다.

표준 하모닉 감속기가 더 나은 선택인 경우는 언제인가요?

표준 하모닉 감속기는 산업용 로봇, 협동 로봇, CNC 장비 및 일반적인 자동화 시스템과 같은 성숙한 응용 분야에 적합한 경우가 많습니다. 표준 제품을 사용하면 개발 기간을 단축하고 엔지니어링 비용을 절감할 수 있습니다.

맞춤화가 필요한 경우는 언제인가요?

특수 응용 분야에는 서로 다른 설치 치수, 출력 구조, 베어링 구성, 엔코더 배치, 축 설계 또는 성능 특성이 필요할 수 있습니다.

이러한 요구 사항은 반도체 장비, 정밀 검사 시스템, 특수 로봇, 광학 장비 및 설치 공간이 제한된 회전 메커니즘에서 발생할 수 있습니다.

하모닉 감속기 제조업체인 HONPINE은 단순히 정격 토크에 따라 모델을 선택하는 대신 고객의 실제 응용 조건을 기반으로 맞춤화 요구 사항을 평가합니다.

적합한 전달 솔루션을 결정할 때는 설치 공간, 하중 특성, 회전 속도, 위치 결정 정확도, 듀티 사이클, 수명 및 제어 요구 사항을 모두 고려해야 합니다.

로보틱스 및 정밀 자동화를 위한 하모닉 감속기

HONPINE 하모닉 감속기는 정밀도, 소형화, 토크 밀도 및 신뢰성이 중요한 모션 시스템을 위해 설계되었습니다.

산업용 로봇 및 협동 로봇

산업용 로봇과 협동 로봇에서 하모닉 감속기는 제한된 설치 공간과 높은 감속비 및 정밀한 위치 결정이 결합되어야 하는 관절 전달 시스템에 일반적으로 통합됩니다.

휴머노이드 로봇 관절 시스템

휴머노이드 로봇은 관절 전달 시스템에 더욱 높은 요구를 제시합니다. 중량, 크기, 토크 밀도, 응답 특성, 위치 결정 정확도 및 내구성을 함께 고려해야 합니다.

CNC 및 정밀 자동화

CNC 회전축, 반도체 장비, 광학 검사 시스템, 정밀 자동화 기계 및 기타 위치 결정 시스템 또한 안정적인 전달 정확도와 관리된 백래시를 필요로 합니다.

이러한 응용 분야에서 HONPINE은 실험실 사양에만 의존하지 않고 실제 운동 조건에서의 하모닉 감속기 성능에 중점을 둡니다.

B2B 고객이 카탈로그 외에 평가해야 할 사항은 무엇인가요?

하모닉 감속기 공급업체를 선택할 때 정격 토크, 감속비 및 백래시를 비교하는 것은 시작에 불과합니다.

고급 장비 제조업체의 경우 공급업체 평가는 생산 일관성, 장기 공급 역량, 맞춤화 역량, 신뢰성 검증, 품질 관리 및 기술 지원도 포함해야 합니다.

이는 하모닉 감속기가 로봇 관절, CNC 축, 반도체 장비 또는 정밀 자동화 시스템의 일부가 될 때 특히 중요합니다. 하나의 전달 부품 문제는 기계 보정, 시운전, 납품 일정 및 장기 유지보수에 영향을 미칠 수 있습니다.

따라서 역량 있는 공급업체는 카탈로그 제품 이상의 것을 제공해야 합니다.

공급업체는 제품 선택 및 엔지니어링 검증부터 양산 및 장기 공급에 이르는 전체 공정을 지원할 수 있어야 합니다.

하모닉 감속기 제조업체로서 HONPINE을 선택해야 하는 이유는 무엇인가요?

하모닉 감속기 제조업체인 HONPINE은 제품 개발, 정밀 가공, 부품 제조, 조립, 시험 및 양산 관리를 제조 공정에 통합합니다.

HONPINE의 목표는 단순히 일련의 카탈로그 사양을 갖춘 하모닉 감속기를 제공하는 것이 아닙니다. 고객의 실제 기계 시스템에 부합하는 정밀 전달 솔루션을 제공하는 것이 목표입니다.

로보틱스, CNC 기계, 반도체 장비, 광학 검사 시스템 및 산업 자동화를 위해 HONPINE은 정밀도, 강성, 백래시, 효율, 내구성, 설치 제약 및 운전 조건을 포함한 전체 모션 시스템의 요구 사항을 평가합니다.

HONPINE은 확립된 응용 분야를 위한 표준 하모닉 감속기 솔루션을 제공하는 동시에, 고객에게 구조, 치수, 출력 구성, 하중 조건 또는 통합과 관련한 특수 요구 사항이 있을 경우 맞춤형 개발도 지원합니다.

이러한 제품 개발과 제조 역량의 결합을 통해 HONPINE은 초기 제품 선택 단계를 넘어 고객을 지원할 수 있습니다.

결론

고정밀 하모닉 감속기의 핵심 경쟁력은 하나의 기술 사양에서 비롯되지 않습니다.

장기 성능은 기계 설계, 소재 관리, 정밀 가공, 조립, 신뢰성 시험, 품질 관리 및 양산 일관성의 종합적인 역량에 좌우됩니다.

따라서 장비 제조업체가 하모닉 감속기 공급업체를 선택할 때는 카탈로그 파라미터 비교 이상의 검토가 필요합니다. 안정적인 제품을 반복 생산하고 장기 적용을 지원할 수 있는 공급업체의 능력 역시 중요합니다.

하모닉 감속기 제조업체인 HONPINE은 까다로운 로봇 및 정밀 자동화 응용 분야에서 안정적인 성능을 제공하는 하모닉 감속기를 제공한다는 목표 아래 정밀 전달 기술과 제조 역량에 지속적으로 집중하고 있습니다.
