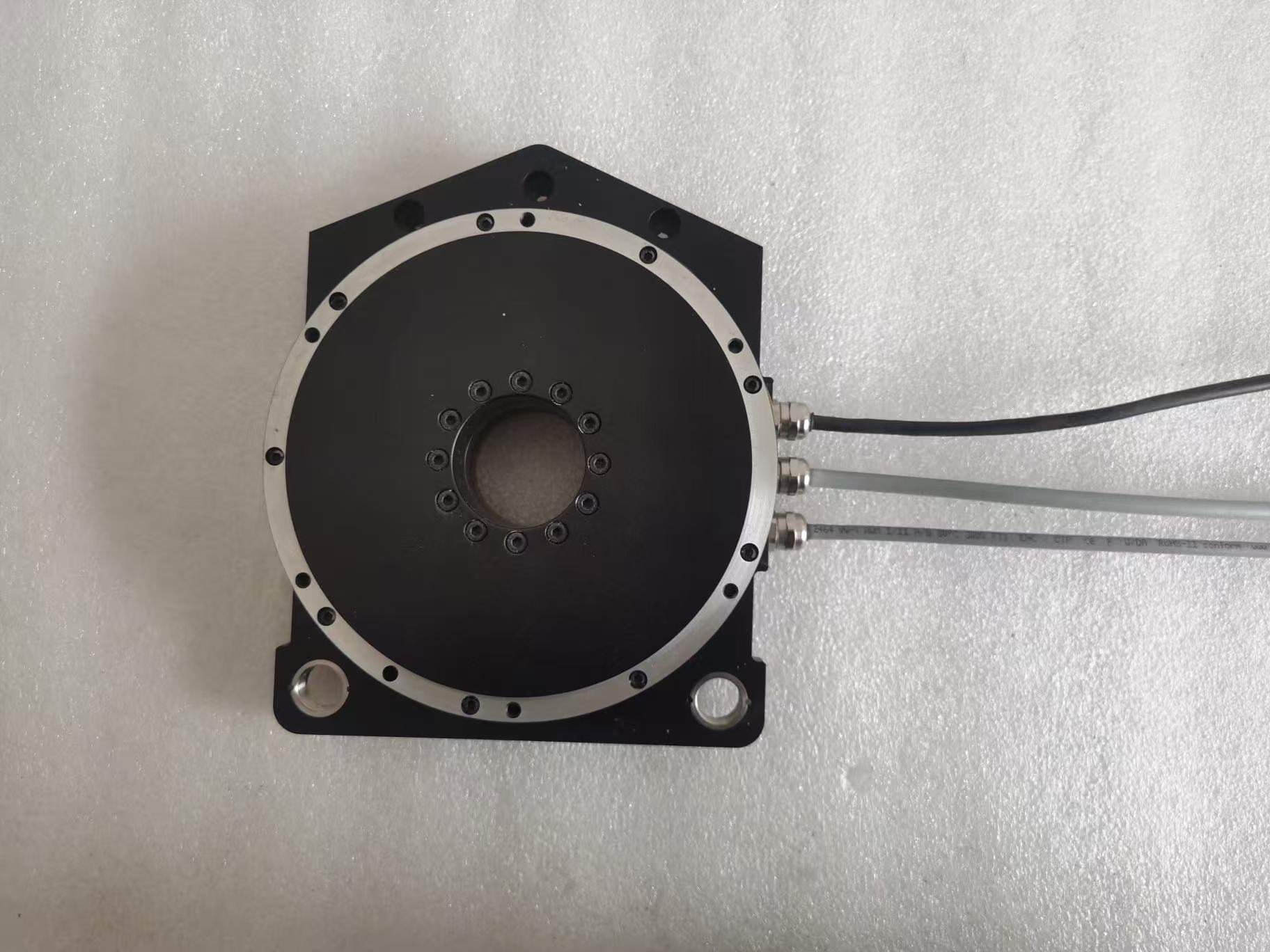

중부하 정밀 위치 결정 및 산업 자동화를 위한 중공축 다이렉트 드라이브 모터

소개

중부하 자동화에서 정밀 위치 결정은 제어 시스템 자체보다 모터와 부하 사이에 사용되는 기계식 전달 장치에 의해 제한되는 경우가 많습니다. 기어박스, 벨트 또는 기타 전달 메커니즘과 결합된 기존 서보 모터는 추가적인 기계 부품을 도입하며, 이로 인해 백래시, 전달 오차, 기계적 손실 및 유지보수 요구 사항이 발생할 수 있습니다. 이러한 한계는 장비가 중부하 상태에서 반복 인덱싱, 연속 회전 또는 고정밀 위치 결정을 수행해야 할 때 더욱 두드러집니다.

다이렉트 드라이브 모터는 근본적으로 다른 방식을 사용합니다. 별도의 기계식 전달 단계를 통해 토크를 생성하는 대신, 모터가 회전 부하를 직접 구동합니다. 이를 통해 중간 기어가 필요 없어지고 토크가 출력축으로 직접 전달됩니다. 안정적인 위치 결정, 높은 반복성, 부드러운 저속 동작 및 연속 중부하 운전이 필요한 애플리케이션에서는 다이렉트 드라이브 토크 모터가 더욱 효율적인 기계 구조를 제공할 수 있습니다.

그러나 산업 장비 설계자에게는 다이렉트 드라이브만으로 충분하지 않습니다. 모터는 실제 부하, 관성, 위치 결정 요구 사항, 설치 공간, 케이블 배선 및 장비의 운전 주기에도 적합해야 합니다. 이것이 중공축 다이렉트 드라이브 모터가 CNC 장비, 리튬 배터리 제조, 태양광 장비, 광학 가공, 반도체 검사 및 기타 자동화 생산 시스템에서 특히 중요한 이유입니다.

기존 기계식 전달 장치가 한계가 될 수 있는 이유는 무엇인가?

기존 서보 모터가 기어박스 또는 다른 전달 메커니즘에 연결되면, 최종 위치 결정 성능은 모터 단독이 아니라 전체 기계식 전달 체인에 좌우됩니다. 추가되는 모든 전달 부품은 백래시, 탄성 변형, 마찰, 조립 공차 및 마모를 포함한 잠재적 오차 원인을 발생시킵니다.

이러한 영향은 일반적인 자동화에서는 관리할 수 있을 수 있지만, 장비가 작은 각도 위치 결정을 반복적으로 수행하거나 수천 시간 동안 고부하로 작동할 때 더욱 중요해집니다.

예를 들어 CNC 가공 중 무거운 공작물은 여러 가공 위치로 회전해야 할 수 있습니다. 전달 시스템에 백래시 또는 기계적 컴플라이언스가 있으면 회전 방향을 반전할 때 부하가 실제로 움직이기 전에 작은 위치 오차가 발생할 수 있습니다. 컨트롤러는 이미 명령 위치에 도달했지만 공작물은 이를 완전히 따라가지 못했을 수 있습니다.

다이렉트 드라이브 토크 모터는 모터 토크를 회전 부하에 직접 적용하므로 이러한 기계적 복잡성의 상당 부분을 제거합니다. 모터와 공작물 사이의 기계식 전달 부품이 줄어들면 시스템은 더 부드러운 동작, 감소된 기계적 오차 및 출력 위치에 대한 더 직접적인 제어를 달성할 수 있습니다.

이는 단순히 높은 회전 속도를 달성하는 것보다 반복성과 장기적인 위치 결정 안정성이 중요한 장비에서 특히 중요합니다.

다이렉트 드라이브 모터가 중부하에 더 적합한 경우는 언제인가?

다이렉트 드라이브 시스템에 대한 가장 큰 오해는 이것이 소형 고정밀 메커니즘에만 적합하다는 것입니다. 실제로 대형 토크 모터는 중부하 및 연속 산업 운전을 위해 특별히 설계될 수 있습니다.

핵심 고려 사항은 단순한 모터 출력이 아니라 출력 토크, 부하 관성, 가속도, 듀티 사이클 및 요구 위치 결정 정확도 간의 관계입니다.

중부하 애플리케이션에서 모터는 대형 지그를 반복적으로 가속하고, 정해진 각도 위치에서 정지하며, 방향을 반전한 후 생산 공정 전반에 걸쳐 이 사이클을 계속해야 할 수 있습니다. 고감속비 기어박스가 장착된 기존 모터는 충분한 출력 토크를 제공할 수 있지만, 기어박스 역시 전달 체인의 핵심 부품이 됩니다.

적절히 선정된 다이렉트 드라이브 모터는 회전축에서 직접 토크를 생성하여 모터와 부하 사이의 기계적 인터페이스 수를 줄일 수 있습니다. 이는 위치 결정 시스템의 응답성을 향상시키면서 기계 구조를 단순화할 수 있습니다.

장비 제조업체의 경우, 이는 설계 목표가 단순히 “어떤 기어비를 사용해야 하는가?”에서 “다이렉트 드라이브 모터가 실제 부하에 필요한 연속 토크, 피크 토크, 가속도 및 위치 결정 성능을 제공할 수 있는가?”라는 더 유용한 질문으로 바뀐다는 의미입니다.

이러한 접근 방식은 맞춤형 자동화 장비를 설계할 때 특히 유용합니다.

중공축 설계는 케이블 배선 이상의 문제를 해결합니다

산업 자동화에서 중공축은 단순한 구조적 특징이 아닙니다. 이는 장비의 전체 구조에 직접적인 영향을 미칠 수 있습니다.

기존 솔리드축 모터는 케이블, 공압 라인, 진공 튜브, 센서 또는 기타 유틸리티를 회전 메커니즘 주변으로 배선해야 합니다. 구성 요소 수가 증가할수록 외부 배선은 더 복잡해지고 장비의 움직임을 방해할 수 있습니다.

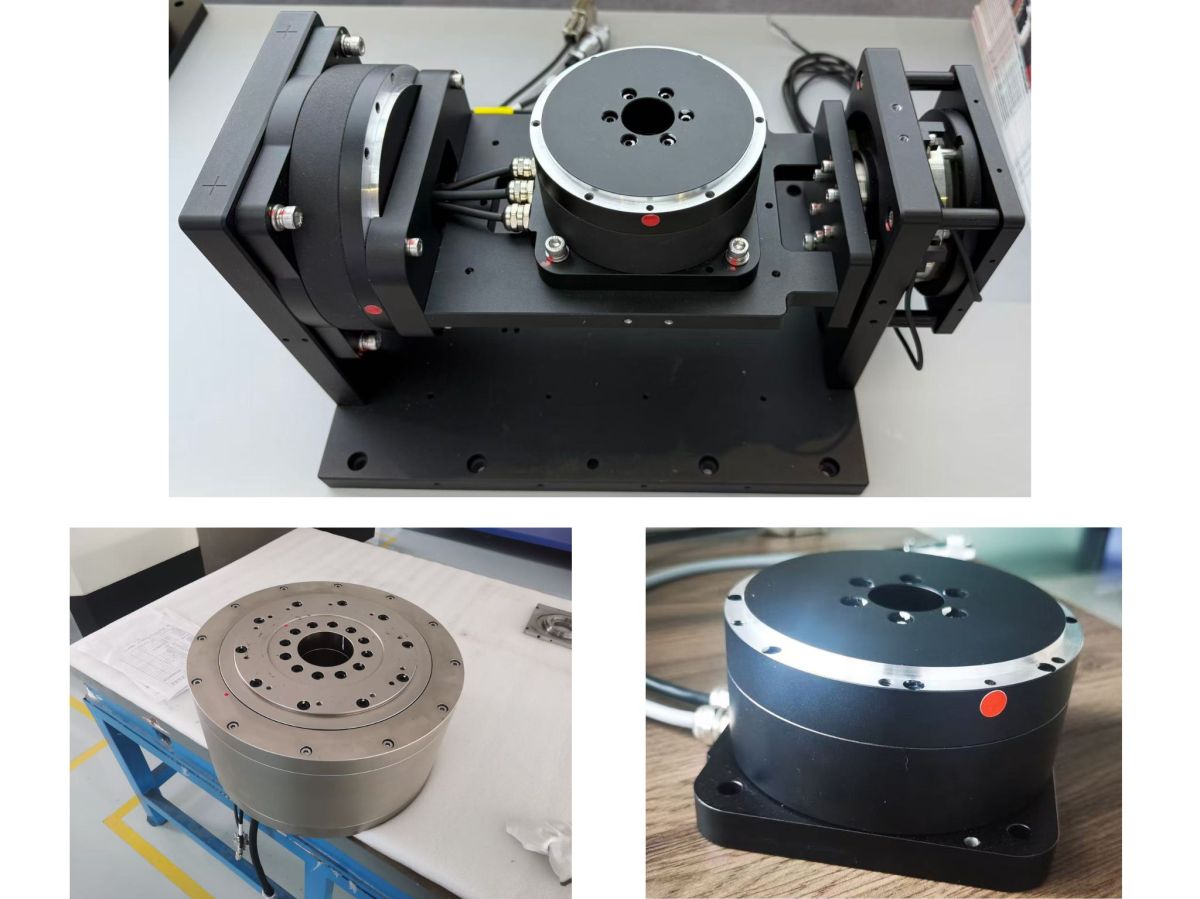

중공축 다이렉트 드라이브 모터는 회전축을 관통하는 내부 통로를 제공합니다. 케이블, 공압 튜빙, 진공 라인, 광학 부품 및 기타 유틸리티는 모터 중앙을 통과하여 회전 툴링에 직접 연결될 수 있습니다.

이는 태양광 제조 시스템, 광학 검사 장비, 중부하 인덱싱 메커니즘 및 자동 조립기와 같은 장비에서 특히 유용합니다.

예를 들어 대형 포맷 태양광 인쇄 공정에서 회전 메커니즘은 정밀한 위치 결정을 유지하면서 공작물의 방향을 변경해야 할 수 있습니다. 중공축 구조를 사용하면 케이블과 공압 라인을 회전 메커니즘 주변이 아니라 중앙을 통해 배선할 수 있습니다. 이를 통해 외부 간섭을 줄이고 전체 장비 구조를 더 깔끔하게 하며 유지보수를 더 쉽게 할 수 있습니다.

동일한 원리는 진공 지그, 센서, 조명 시스템 또는 기타 보조 구성 요소를 회전 부하 주변에 통합해야 하는 자동 가공 및 검사 시스템에도 적용됩니다.

리튬 배터리 제조용 다이렉트 드라이브 모터

리튬 배터리 생산은 토크, 반복성, 연속 운전 및 기계적 신뢰성을 동시에 고려해야 하는 애플리케이션의 좋은 예입니다.

배터리 셀 적층 및 용접과 같은 공정 중에 생산 장비는 비교적 무거운 지그 또는 배터리 모듈을 다양한 각도 위치에 반복적으로 배치해야 할 수 있습니다. 회전 메커니즘은 많은 운전 사이클 동안 안정적인 위치 결정을 유지해야 합니다.

다이렉트 드라이브 모터는 기존 기어박스에 의존하지 않고 회전 메커니즘을 직접 구동할 수 있습니다. 이를 통해 전달 부품 수가 줄어들고 모터가 위치 명령에 직접 응답할 수 있습니다.

대량 생산 라인에서 또 다른 장점은 장기적인 기계적 일관성입니다. 전달 체인에 기어, 벨트 또는 기타 마모 부품이 포함되어 있으면 기계적 성능이 시간이 지남에 따라 점진적으로 변할 수 있습니다. 다이렉트 드라이브 구조는 이러한 전달 요소를 줄여 유지보수를 단순화하고 장기적인 위치 결정 안정성을 개선하는 데 도움이 될 수 있습니다.

연속적으로 작동하는 배터리 제조 장비에서는 작은 위치 편차조차 후속 용접, 조립 또는 검사 공정에 영향을 줄 수 있으므로 이러한 차이가 중요해질 수 있습니다.

태양광 장비용 다이렉트 드라이브 토크 모터

태양광 제조 장비에는 대형 공작물, 정밀 정렬 및 연속 자동 운전이 수반되는 경우가 많습니다. 따라서 회전 메커니즘은 높은 토크 용량과 안정적인 각도 위치 결정을 결합해야 합니다.

다이렉트 드라이브 토크 모터는 회전 부하가 크고 장비에 빈번한 인덱싱 또는 방향 변경이 필요한 경우에 특히 적합합니다.

직접 토크 출력은 추가 감속 단계를 도입하지 않고 모터가 회전 부하를 제어할 수 있게 합니다. 중공축 설계와 결합하면 회전 메커니즘의 중앙부를 케이블 및 공압 배선에도 사용할 수 있습니다.

이 구조는 다음 제조 작업 전에 공작물을 정확하게 위치시켜야 하는 태양광 검사, 인쇄, 정렬 및 기타 자동화 공정에 유용합니다.

장비 설계자는 외부 기어박스를 중심으로 장비를 설계한 후 배선을 수용할 방법을 찾는 대신, 모터를 회전 메커니즘에 직접 통합하고 중공축을 장비 내부 배선 구조의 일부로 활용할 수 있습니다.

CNC 가공 및 중부하 위치 결정을 위한 다이렉트 드라이브 모터

CNC 가공은 고토크 다이렉트 드라이브 시스템의 또 다른 중요한 적용 분야입니다.

밀링, 드릴링, 연삭 또는 다각도 가공 중 공작물이나 툴링은 안정적인 각도 위치를 유지하면서 반복적으로 회전해야 할 수 있습니다. 회전 메커니즘은 위치 결정 정확도를 유지하면서 절삭력을 견뎌야 합니다.

기존 기어드 시스템은 높은 출력 토크를 제공할 수 있지만, 시스템이 자주 방향을 변경할 경우 백래시와 전달 컴플라이언스가 점점 더 중요해집니다.

다이렉트 드라이브 모터는 모터와 회전 부하 사이에 더 직접적인 연결을 제공할 수 있습니다. 중간 감속 기어가 없으므로 시스템은 위치 명령에 신속하게 응답하고 기존 기어박스 백래시를 방지할 수 있습니다.

그러나 중부하 CNC 위치 결정 애플리케이션에서는 모터 선정 시 전체 부하 프로파일을 고려해야 합니다. 필요한 연속 토크, 피크 토크, 가속도, 정지 시간, 공작물 관성 및 외부 가공력은 모두 함께 평가해야 합니다.

이러한 경우 맞춤형 다이렉트 드라이브 솔루션은 단순히 정격 토크에 따라 모터를 선택하는 것보다 더 큰 가치를 제공할 수 있습니다.

광학 및 반도체 장비: 불필요한 전달 장치 없는 정밀성

광학 검사 및 반도체 장비의 요구 사항은 중가공 장비와 다르지만, 동일한 다이렉트 드라이브 원리는 유용할 수 있습니다.

광학 정렬, 웨이퍼 검사, 결함 검출 및 정밀 보정 장비에서 메커니즘은 부드러운 동작을 유지하면서 매우 작은 각도 움직임을 수행해야 할 수 있습니다.

기존 전달 시스템은 매우 작은 움직임의 제어를 어렵게 만드는 기계적 유격과 마찰을 유발할 수 있습니다. 다이렉트 드라이브 구조는 모터를 회전축에 직접 배치하여 컨트롤러가 실제 회전 운동을 더 직접적으로 제어할 수 있게 합니다.

소형 검사 장비에서 중공축 구성은 또 다른 장점도 제공합니다. 중앙 통로는 메커니즘의 외형 치수를 크게 늘리지 않고 케이블, 광학 부품, 진공 라인 또는 기타 시스템 요소를 통합하는 데 사용할 수 있습니다.

이로 인해 중공축 다이렉트 드라이브 모터는 기계적 통합과 위치 결정 성능이 모두 중요한 소형 정밀 자동화에 특히 적합합니다.

애플리케이션에 맞는 다이렉트 드라이브 모터 선택 방법

다이렉트 드라이브 모터 선정은 모터 사양서가 아니라 애플리케이션부터 시작해야 합니다.

연속 토크 및 피크 토크 평가

첫 번째 질문은 실제 부하 토크입니다. 모터는 정상 운전을 위한 충분한 연속 토크와 가속, 감속, 비상 정지 및 과도 부하를 위한 충분한 피크 토크를 제공해야 합니다.

부하 관성 및 가속도 고려

두 번째 고려 사항은 부하 관성입니다. 무거운 공작물은 정상 상태 회전 중보다 가속 중에 훨씬 더 큰 토크를 필요로 할 수 있습니다. 따라서 정격 토크가 높은 모터라도 동적 응답이 필요한 가속 프로파일과 일치하지 않으면 반드시 적합한 것은 아닙니다.

위치 결정 요구 사항에 맞추기

위치 결정 요구 사항도 마찬가지로 중요합니다. 장비에 빈번한 방향 변경과 높은 반복성이 필요하다면, 기계식 전달 백래시를 제거하는 것이 상당한 이점을 제공할 수 있습니다.

중공축 통합 고려

설치 요구 사항도 설계 초기 단계에서 고려해야 합니다. 케이블, 공압 라인, 진공 파이프 또는 광학 부품이 회전 메커니즘 중앙을 통과해야 하는 경우, 중공축 다이렉트 드라이브 모터는 전체 기계 구조를 단순화할 수 있습니다.

듀티 사이클 및 운전 환경 평가

마지막으로 운전 환경과 듀티 사이클을 평가해야 합니다. 연속 24시간 생산, 중부하, 높은 가속도 및 빈번한 인덱싱은 실험실 장비와 비교하여 모터에 매우 다른 요구 사항을 부과합니다.

모터 선정에서 완전한 모션 솔루션까지

장비 제조업체에게 다이렉트 드라이브 모터를 선택하는 것은 단순히 서보 모터와 기어박스를 다른 모터로 교체하는 문제가 아닙니다.

실제 목표는 애플리케이션의 토크, 관성, 위치 결정 정확도, 속도, 기계 구조 및 운전 주기에 부합하는 모션 시스템을 개발하는 것입니다.

이러한 경우 실제 장비 요구 사항에 따라 서로 다른 구동 구조를 비교할 수 있습니다. 다이렉트 드라이브 모터는 애플리케이션이 직접 토크 전달, 낮은 기계적 복잡성, 부드러운 동작 및 높은 위치 결정 안정성의 이점을 얻을 수 있을 때 탁월한 선택이 될 수 있습니다. 장비에 소형 기어드 전달, 높은 토크 증폭 또는 통합 로봇 관절 기능이 필요한 경우 하모닉 액추에이터 또는 유성 관절 모듈이 더 적합할 수 있습니다.

이러한 이유로 HONPINE은 단일 모션 구조에 집중하지 않습니다. 제품 포트폴리오는 다이렉트 드라이브 모터, 하모닉 액추에이터, 하모닉 관절 모듈 및 유성 관절 모듈을 포함하여 엔지니어가 장비의 기계적 요구 사항에 따라 적절한 모션 솔루션을 선택할 수 있도록 합니다.

맞춤형 모션 솔루션을 위해 HONPINE과 협력해야 하는 이유는 무엇인가?

많은 자동화 프로젝트는 표준 제품 범주에 깔끔하게 맞지 않습니다. CNC 위치 결정 메커니즘에는 고토크 다이렉트 드라이브 모터가 필요할 수 있는 반면, 로봇 축에는 통합 엔코더 및 구동 시스템을 갖춘 하모닉 관절 모듈이 필요할 수 있습니다. 소형 의료 메커니즘은 경량 및 중공축 통합을 우선시할 수 있지만, 중공업 축은 연속 토크와 강성을 우선시할 수 있습니다.

이것이 단순히 카탈로그에서 제품을 선택하는 것보다 애플리케이션 기반 선정이 더 효과적인 이유입니다.

HONPINE은 고객이 적절한 모션 구조를 결정할 수 있도록 부하 특성, 요구 속도, 위치 결정 정확도, 설치 공간, 축 구성, 통신 요구 사항 및 운전 조건을 평가할 수 있습니다.

중부하 정밀 회전의 경우 중공축 다이렉트 드라이브 모터는 직접 토크 출력을 제공하면서 불필요한 전달 부품을 제거할 수 있습니다. 소형 통합, 센싱, 제동 및 폐루프 제어가 필요한 로봇 관절의 경우 통합 하모닉 관절 모듈이 더 완전한 솔루션을 제공할 수 있습니다. 높은 감속비와 소형 유성 전달 장치가 필요한 애플리케이션의 경우 유성 관절 모듈이 또 다른 구조를 제공할 수 있습니다.

목표는 모든 애플리케이션에 동일한 모터를 사용하는 것이 아닙니다. 목표는 장비에 적합한 모션 구조를 선택하는 것입니다.

결론

산업 자동화가 더 높은 위치 결정 정확도, 더 빠른 응답, 더 큰 부하 용량 및 더 단순한 기계적 통합을 계속 요구함에 따라 모터 자체의 역할은 점점 더 중요해지고 있습니다.

다이렉트 드라이브 모터는 기존의 기계식 감속 단계가 필요 없고 토크를 부하에 직접 전달합니다. 중부하 위치 결정, CNC 가공, 리튬 배터리 제조, 태양광 장비, 광학 검사, 반도체 장비 및 기타 정밀 자동화 애플리케이션에서 이 구조는 동작 응답성과 장기적인 위치 결정 안정성을 개선하는 동시에 기계적 복잡성을 줄일 수 있습니다.

중공축이 추가되면 모터는 단순한 구동 부품 이상의 역할을 합니다. 케이블, 공압 라인, 진공 시스템 및 기타 보조 구성 요소를 위한 중앙 통로를 제공하는 장비 기계 구조의 중요한 부분이 될 수 있습니다.

맞춤형 자동화 장비를 개발하는 엔지니어에게 가장 중요한 질문은 단순히 다이렉트 드라이브 모터의 출력이 충분한지 여부가 아닙니다. 더 중요한 질문은 완전한 모션 구조가 애플리케이션의 부하, 관성, 정확도, 속도, 설치 요구 사항 및 생산 주기에 맞게 최적화되었는지 여부입니다.

HONPINE은 다이렉트 드라이브 모터 및 다이렉트 드라이브 토크 모터부터 하모닉 관절 모듈과 유성 관절 모듈까지 다양한 모션 솔루션을 제공하여 장비 제조업체가 개별 부품에서 애플리케이션별 모션 솔루션으로 나아갈 수 있도록 지원합니다.
