로봇 관절 액추에이터 선정: 관성 매칭부터 시스템 수준 최적화까지

로봇 관절 액추에이터 선정에서 관성 매칭은 중요한 엔지니어링 고려사항이지만, 전체 선정 전략으로 간주해서는 안 됩니다. 로봇 관절 액추에이터는 단순히 모터와 기어박스를 결합한 장치가 아닙니다. 실제 성능은 모터, 감속 메커니즘, 베어링, 엔코더, 구동 시스템, 기계 구조, 열 경로, 제어 대역폭, 부하 프로파일 및 기대 수명의 상호작용에 의해 결정됩니다.

피크 토크가 충분하고, 적절한 감속비와 충분한 모터 출력, 그리고 겉보기에 합리적인 관성비를 갖춘 설계는 문서상으로는 우수해 보일 수 있습니다. 그러나 시제품이 실제 운전에 들어가면 예상치 못한 문제가 발생할 수 있습니다. 고주파 진동을 억제하기 어려워질 수 있고, 연속 온도 상승이 열 한계를 초과할 수 있으며, 출력이 지나치게 유연하게 느껴지거나, 부하 상태에서 위치 반복 정밀도가 저하되거나, 수명이 목표에 미치지 못할 수 있습니다.

이러한 문제는 단일 파라미터만으로 발생하는 경우가 드뭅니다. 따라서 더 유용한 질문은 모터 관성이 부하와 잘 매칭되는지 여부만이 아니라, 완전한 로봇 관절 액추에이터가 실제 운전 사이클 전반에 걸쳐 제어 가능하고, 열적으로 안정적이며, 기계적으로 강성이 충분하고, 신뢰성 있게 유지되는지 여부입니다.

이 글에서는 관성 매칭과 감속비부터 열 거동, 기계 강성, 전달 비선형성, 제어 대역폭 및 수명에 이르기까지 로봇 관절 액추에이터 선정의 엔지니어링 논리를 살펴봅니다.

관성 매칭이 자주 과대평가되는 이유？

관성 매칭은 실제 동적 문제를 다루기 때문에 서보 시스템 설계에서 널리 사용됩니다. 모터 관성에 비해 부하 관성이 크면 모터는 비교적 큰 부하를 가속 및 감속해야 합니다. 이로 인해 빠르고 안정적인 동적 응답을 달성하는 데 필요한 제어 노력이 증가할 수 있습니다. 반대로 부하 대 모터 관성비가 매우 낮다고 해서 자동으로 더 나은 성능이 보장되는 것도 아닙니다. 응답성이 매우 높은 모터라도 기계적으로 유연하거나 감쇠가 불충분한 시스템과 결합되면 오버슈트, 진동 또는 기계적 충격이 발생할 수 있습니다.

모터 측 부하 관성 계산

감속기가 장착된 로봇 관절 액추에이터의 경우, 모터 측으로 환산된 부하 관성은 다음과 같이 간단히 표현할 수 있습니다:

J_load,motor = J_load / i²

여기서 J_load는 출력 측 부하 관성이고 i는 감속비입니다.

이 관계는 감속비가 겉보기 부하 관성에 큰 영향을 미치는 이유를 설명합니다. 예를 들어 감속비를 5:1에서 10:1로 높이면 모터에 환산되는 부하 관성은 4분의 1로 감소합니다.

그러나 기어박스 자체도 관성 및 동적 효과에 기여합니다. 그 등가 관성은 범용 기어박스 관성 값을 단순히 더하는 방식으로 항상 표현할 수는 없습니다. 올바른 모델은 기어박스 구조, 기준 측, 제조업체 데이터 및 사용되는 동적 모델에 따라 달라집니다.

이 구분은 로봇 관절 모터와 기어박스 조합을 평가할 때 중요합니다. 관성비는 부하를 가속하는 것이 모터에 얼마나 어려운지를 설명하므로 유용하지만, 액추에이터가 얼마나 많은 열을 발생시키는지, 출력 구조가 얼마나 강성을 갖는지, 전달 오차가 얼마나 존재하는지, 역전 시 액추에이터가 어떻게 거동하는지, 출력이 얼마나 쉽게 역구동되는지, 기계 공진이 어디에서 발생하는지, 사용 가능한 제어 대역폭이 얼마나 되는지, 실제 부하 스펙트럼에서 액추에이터가 얼마나 오래 견디는지는 알려주지 않습니다.

즉, 관성 매칭은 최종 최적화 목표가 아니라 출발점입니다.

감속비는 토크뿐 아니라 전체 시스템을 변화시킵니다

이상화된 감속 액추에이터의 기본 토크 및 속도 관계는 다음과 같이 쓸 수 있습니다:

T_out = η × i × T_motor

ω_out = ω_motor / i

여기서 T_out은 출력 토크입니다

 T_motor는 모터 토크, i는 감속비, η는 전달 효율, ω_out은 출력 속도, ω_motor는 모터 속도입니다.

이 방정식들은 단순하지만 엔지니어링 측면에서 중요한 의미를 갖습니다. 감속비를 높이면 비교적 작은 모터로도 높은 출력 토크를 생성하기 쉬워집니다. 동시에 출력 속도는 감소하고 전달 장치는 시스템의 동적 거동에서 점점 더 중요한 부분이 됩니다.

모터 로터 관성을 출력 측으로 환산하면 그 등가값은 다음과 같이 표현할 수 있습니다:

J_motor,out = J_motor × i²

이는 높은 감속비가 본질적으로 더 나쁘다는 뜻은 아닙니다. 오히려 감속비를 변경하면 모터 관성, 부하 관성, 전달 유연성, 마찰 및 제어 동역학의 상호작용이 변화함을 보여줍니다.

따라서 감속비는 자유로운 토크 증폭기가 아닙니다. 이는 모터, 전달장치, 구조, 열 시스템 및 컨트롤러 간의 요구사항을 재분배합니다. 이는 특히 다족 로봇, 협동 로봇, 외골격 및 고속 로봇 메커니즘과 같은 동적 응용 분야용 로봇 관절 액추에이터를 선정할 때 중요합니다.

제품 데이터시트가 아닌 부하 스펙트럼부터 시작하십시오

로봇 관절 모듈 선정에서 가장 흔한 실수 중 하나는 “몇 N·m가 필요한가?”라는 단일 질문에서 시작하는 것입니다. 토크는 중요하지만, 단일 토크 값으로는 실제 관절의 운전 조건을 설명할 수 없습니다.

더 유용한 접근법은 액추에이터를 선정하기 전에 완전한 부하 스펙트럼을 정의하는 것입니다. 엔지니어링 요구사항에는 피크 출력 토크, 연속 출력 토크, 운전 사이클 전체의 RMS 토크, 최대 및 일반 출력 속도, 가속 및 감속 요구사항, 부하 관성, 외부 반경 및 축방향 하중, 편심, 전도 모멘트, 듀티 사이클, 주변 온도, 냉각 조건, 위치 정밀도, 허용 백래시 또는 로스트 모션, 요구 비틀림 강성, 역구동성 요구사항 및 기대 수명이 포함되어야 합니다.

이렇게 하면 액추에이터 선정은 카탈로그 수치의 비교에서 시스템 엔지니어링 문제로 전환됩니다.

정상 부하와 동적 부하는 서로 다른 문제입니다

두 가지 로봇 관절 액추에이터 적용 사례를 생각해 보겠습니다. 첫 번째는 관절이 장시간 저속에서 큰 부하를 지지해야 하는 경우입니다. 리프팅 또는 자세 유지 메커니즘은 높은 토크 수준에 가깝게 작동하면서도 가끔만 움직일 수 있습니다. 두 번째는 반복적인 가속과 감속이 필요한 경우입니다. 로봇 팔, 다족 로봇 또는 고속 조립 메커니즘은 빠르게 변화하는 토크와 속도를 경험할 수 있습니다.

이 두 응용 분야는 피크 토크 값이 유사하더라도 매우 다른 액추에이터 설계를 요구할 수 있습니다.

장시간 정적 또는 저속 운전에서는 열 성능이 지배적인 제약 조건이 될 수 있습니다. 고동적 모션에서는 피크 토크가 문제의 한 부분일 뿐입니다. RMS 토크, 피크 전류 용량, 버스 전압, 모터 속도, 기계 강성, 전달 손실 및 제어 대역폭도 동일하게 중요할 수 있습니다.

이것이 로봇 관절 액추에이터를 단일 피크 값이 아닌 전체 운전 사이클에 대해 평가해야 하는 이유입니다.

연속 토크는 피크 토크보다 더 유용한 경우가 많습니다

피크 토크는 전달하기 쉬운 사양이기 때문에 매력적입니다. 그러나 피크 토크만으로는 액추에이터가 연속 운전에서 어떻게 작동할지에 관한 정보가 제한적입니다.

더 유용한 평가는 연속 토크, 피크 토크, 피크 지속 시간, 허용 듀티 사이클, 열 디레이팅, 피크 이벤트 간 회복 시간, 주변 온도 및 냉각 조건을 고려해야 합니다.

실제 응용 분야에서 듀티 사이클 전체의 RMS 토크는 연속 열 부하를 평가하는 데 특히 유용합니다. 기본 관계는 다음과 같이 쓸 수 있습니다:

T_RMS = √[(1/T) × ∫₀ᵀ T²(t)dt]

정확한 열 관계는 손실이 토크만으로 결정되지 않기 때문에 더 복잡합니다. 모터 동손, 철손, 인버터 손실, 기계 마찰, 베어링 손실, 기어박스 손실, 윤활 및 운전 속도가 모두 영향을 미칩니다.

그럼에도 RMS 토크는 피크 토크만 사용하는 것보다 훨씬 유용한 출발점을 제공합니다. 실용적인 선정 절차는 먼저 RMS 토크가 연속 운전 영역과 호환되는지 확인하고, 이어 피크 토크가 가속, 감속, 충격 및 비정상 부하 조건을 충족하는지 확인하며, 마지막으로 반복되는 피크 이벤트가 열적으로 허용 가능한지 검증해야 합니다.

수 초 동안 요구 피크 토크를 낼 수 있는 관절이 반드시 수 시간 동안 신뢰성 있게 작동할 수 있는 관절인 것은 아닙니다.

열 설계는 로봇 관절 액추에이터 선정의 일부여야 합니다

열 거동은 종종 기계적 선정 이후의 검증 단계로 취급됩니다. 통합형 로봇 관절 모듈에서는 이러한 순서가 개발 후반에 문제를 만들 수 있습니다.

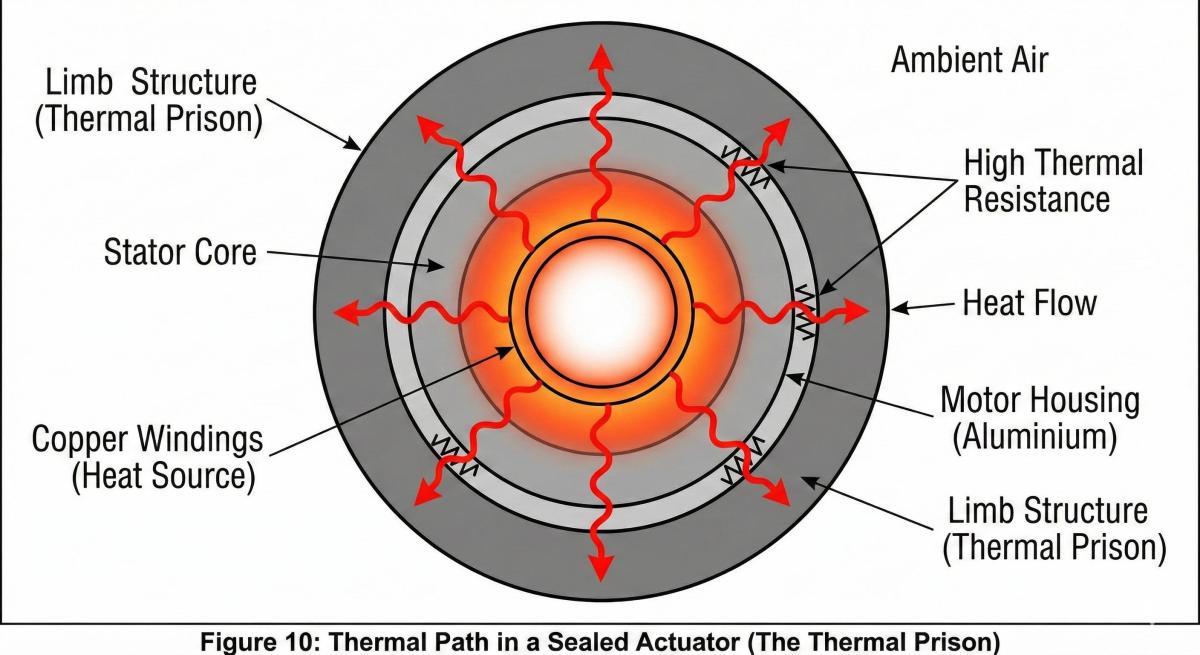

액추에이터의 열 거동은 집중 열 모델을 사용하여 근사할 수 있습니다:

C_th × d(ΔT)/dt = P_loss(t) − ΔT/R_th

정상 상태에서:

ΔT_ss = R_th × P_loss

여기서 C_th는 열용량, R_th는 유효 열저항, P_loss는 총 전력 손실, ΔT는 온도 상승을 나타냅니다.

이 단순화된 모델은 두 가지 중요한 원칙을 보여줍니다. 첫째, 단기 피크 성능은 장기 열 안정성을 입증하지 않습니다. 둘째, 열 성능은 열이 어디에서 발생하는지와 그 열이 환경으로 얼마나 효과적으로 전달되는지에 따라 달라집니다.

로봇 관절 모듈에서 열은 모터 동손, 모터 철손, 인버터 스위칭 및 도통 손실, 베어링 마찰, 기어박스 전달 손실, 씰, 윤활 및 전자 부품에서 발생할 수 있습니다. 이후 하우징, 장착 플랜지, 주변 로봇 구조 및 주변 환경이 이 열이 액추에이터에서 얼마나 효과적으로 방출되는지를 결정합니다.

이것이 유사한 토크 정격을 가진 두 로봇 관절 액추에이터가 연속 운전에서 매우 다르게 거동할 수 있는 이유입니다.

감속비는 토크 밀도, 역구동성 및 동적 성능 간의 트레이드오프입니다

감속비는 독립된 사양이 아니라 시스템 수준의 설계 변수로 고려해야 합니다.

비교적 낮은 감속비는 전달 구조에 따라 더 나은 잠재적 역구동성과 모터 측 및 출력 측 모션 간의 낮은 전달비를 제공할 수 있습니다. 이는 힘 제어, 임피던스 제어 또는 환경과의 직접 상호작용이 필요한 응용 분야에서 유리할 수 있습니다. 그 대가로 동일한 출력 토크를 위해 일반적으로 모터가 더 많은 토크를 제공해야 하므로 모터 크기, 전류 요구량 및 열 요구사항이 증가할 수 있습니다.

높은 감속비는 비교적 소형 모터로 높은 출력 토크를 얻기 쉽게 하고 모터 측에 환산되는 부하 관성을 줄일 수 있습니다. 이는 저속·고토크 운전과 컴팩트한 패키징에 유용할 수 있습니다. 그러나 전달비가 증가할수록 전달 효율, 마찰, 히스테리시스, 로스트 모션, 비틀림 유연성, 전달 오차 및 역구동성이 시스템 거동에 미치는 영향이 점점 더 중요해질 수 있습니다.

따라서 올바른 질문은 감속비가 가능한 한 높아야 하는지 여부가 아닙니다. 더 유용한 엔지니어링 질문은 사용 가능한 패키지 내에서 요구 토크, 속도, 열 성능, 기계 강성 및 제어 특성을 제공할 수 있는 감속비가 무엇인지입니다.

기계 강성과 전달 비선형성은 공칭 감속비보다 더 중요할 때가 많습니다

동일한 공칭 감속비를 가진 두 액추에이터도 매우 다른 제어 성능을 보일 수 있습니다. 차이는 비틀림 강성, 백래시, 로스트 모션, 마찰, 히스테리시스, 전달 오차, 베어링 강성, 프리로드, 하중 분포, 제조 공차 및 윤활 조건에서 비롯될 수 있습니다.

이는 고정밀 로봇 관절에서 특히 중요합니다. 공칭 백래시가 매우 낮은 전달장치도 부하 상태에서 측정 가능한 탄성 변형과 히스테리시스를 보일 수 있습니다. 반대로 기계적으로 강성이 높은 전달장치는 더 나은 위치 안정성을 제공할 수 있지만 질량, 마찰, 제조 복잡성 또는 비용과 같은 다른 트레이드오프를 수반할 수 있습니다.

힘 제어에 사용되는 로봇 관절 액추에이터의 경우 모터 전류와 실제 출력 토크의 관계도 비선형적일 수 있습니다. 모터 전류는 모터 전자기 토크의 유용한 추정치를 제공하지만, 전달 마찰, 탄성 변형, 효율 변화 및 기타 기계적 효과로 인해 출력 토크는 달라질 수 있습니다.

따라서 관절 액추에이터가 고품질 힘 또는 임피던스 제어를 수행해야 한다면 엔지니어는 시스템에 모터 측 엔코더 피드백, 출력 측 엔코더 피드백, 듀얼 엔코더 구조, 토크 센싱, 모델 기반 마찰 보상 또는 탄성 변형 보상이 필요한지 고려해야 합니다.

응용 요구 수준이 높을수록 모터 토크만으로 액추에이터를 판단하는 것은 덜 유용합니다.

제어 대역폭은 컨트롤러뿐 아니라 기계 동역학에도 제한됩니다

로봇 관절 액추에이터는 고속 서보 드라이브, 빠른 통신 버스 및 고해상도 엔코더를 가질 수 있지만, 이러한 기능이 자동으로 높은 폐루프 대역폭을 만드는 것은 아닙니다. 기계 구조 자체가 한계를 부과합니다.

감속 액추에이터는 모터 측 관성, 부하 측 관성, 전달 강성 및 전달 감쇠로 구성된 2관성 시스템으로 근사할 수 있습니다.

단순화된 탄성 전달 관계는 다음과 같이 쓸 수 있습니다:

τ_s = K_s × (θ_m / i − q) + B_s × (θ̇_m / i − q̇)

여기서 K_s는 등가 비틀림 강성, B_s는 등가 감쇠, θ_m은 모터 위치, q는 출력 위치, i는 감속비입니다.

중요한 점은 공식 자체가 아닙니다. 중요한 점은 유한한 전달 강성이 공진 및 반공진 거동을 포함한 기계 모드를 만든다는 것입니다.

원하는 제어 대역폭이 중요한 기계 공진에 근접하면, 컨트롤러 게인을 단순히 높이는 것은 시스템의 응답성을 높이기보다 안정성을 낮출 수 있습니다.

이러한 이유로 로봇 관절 모듈 평가는 엔코더 위치, 전달 강성, 기계 공진 주파수, 감쇠, 제어 루프 대역폭, 샘플링 주파수, 전류 루프 대역폭 및 위치·속도 루프 구조를 고려해야 합니다.

컨트롤러는 물리적 동역학으로 인해 이미 사용 가능한 대역폭이 제한된 기계 구조를 완전히 보상할 수 없습니다.

엔코더 구조는 로봇 관절 모듈에서 중요합니다

로봇 관절 모듈을 비교할 때 엔코더 구성은 종종 간과됩니다.

모터 측 엔코더는 고해상도 로터 위치 및 속도 정보를 제공할 수 있습니다. 그러나 전달 변형, 백래시, 히스테리시스 및 기타 기계적 효과 이후의 최종 출력 위치를 직접 측정하지는 않습니다.

출력 측 엔코더는 실제 관절 위치에 대한 직접 정보를 제공합니다. 따라서 듀얼 엔코더 구성은 모터 전용 엔코더와 다른 제어 구조를 제공할 수 있으며, 모터 측 모션과 출력 측 모션을 분리하는 데 도움이 될 수 있습니다.

높은 위치 정밀도, 낮은 출력 오차 또는 고급 보상이 필요한 응용 분야에서 엔지니어는 간단한 질문을 해야 합니다. 위치는 실제로 어디에서 측정되고 있는가?

이는 시스템이 몇 비트의 엔코더를 제공하는지 묻는 것보다 더 중요할 수 있습니다. 높은 엔코더 분해능은 기계 시스템과 제어 구조가 해당 분해능을 실질적으로 활용할 수 있을 때만 유용합니다.

베어링 및 기어 수명은 처음부터 설계 제약 조건이어야 합니다

기계 수명은 최종 시제품 검증 항목으로만 취급해서는 안 됩니다. 로봇 관절 액추에이터의 출력 베어링에는 반경 하중, 축방향 하중, 전도 모멘트, 편심 하중, 충격 하중 및 프리로드 효과가 작용할 수 있습니다.

따라서 공칭 출력 토크만 확인하면 실제 베어링 하중을 과소평가할 수 있습니다.

베어링 수명 계산

구름 베어링의 경우 고전적인 기본 정격 수명 관계는 일반적으로 다음과 같이 표현됩니다:

L10 = (C/P)^p × 10⁶ revolutions

여기서 C는 기본 동정격 하중, P는 등가 동적 베어링 하중이며, p는 볼 베어링의 경우 3, 롤러 베어링의 경우 10/3입니다.

이는 현장 수명의 완전한 예측이 아니라 기본 정격 수명 계산입니다. 실제 베어링 수명은 윤활, 오염, 신뢰성 요구사항, 운전 온도, 정렬 불량, 내부 하중 분포 및 기타 운전 조건의 영향을 받을 수도 있습니다.

소형 로봇 관절 모듈에서는 모터가 충분한 토크를 가질 수 있지만 출력 베어링에는 실제 하중 조건을 크게 바꾸는 외부 전도 모멘트가 가해질 수 있으므로 이 구분이 중요합니다.

기어 및 전달장치 수명

원통형 평기어 및 헬리컬 기어의 경우 ISO 6336은 치면 접촉 응력과 치근 굽힘 강도를 포함한 여러 기어 파손 모드를 평가하고 하중 용량을 계산하기 위한 체계를 제공합니다.

그러나 ISO 6336을 모든 로봇 전달장치에 적용되는 범용 계산 방법으로 간주해서는 안 됩니다. 그 적용 범위는 원통형 평기어 및 헬리컬 기어와 관련되며, 하모닉, 사이클로이드/RV 및 유성 전달장치는 각각의 특정 구조와 설계 방법에 적합한 해석이 필요합니다.

일반적인 엔지니어링 원칙은 동일합니다. 전달장치 수명은 단일 공칭 토크 값이 아니라 실제 부하 스펙트럼을 기준으로 평가해야 합니다. 빈번한 역전, 충격 하중, 열 조건, 윤활, 하중 분포 및 제조 정밀도는 모두 수명에 영향을 줄 수 있습니다.

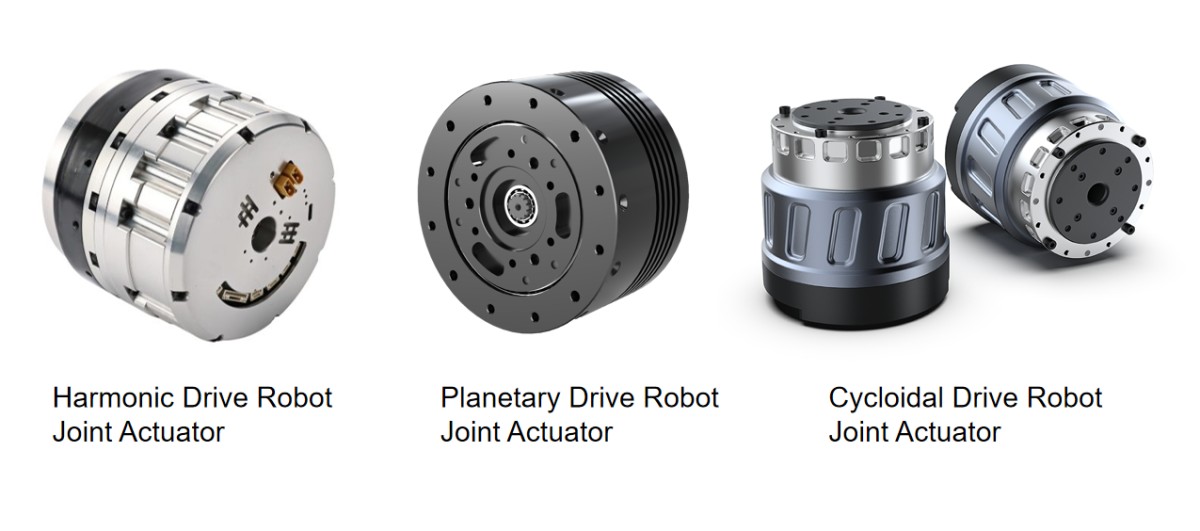

하모닉, 유성 및 RV 전달장치는 서로 다른 시스템 요구사항을 충족합니다

어떤 전달 기술이 더 우수한지 묻고 싶을 수 있습니다. 엔지니어링 선정에서는 어떤 전달 구조가 응용 분야의 기계적, 열적, 동적 및 패키징 제약을 가장 잘 충족하는지가 더 유용한 질문입니다.

하모닉 전달장치

하모닉 전달 시스템은 컴팩트한 패키징, 높은 감속비, 낮은 전달 백래시 및 경량 통합이 중요한 로봇 관절 액추에이터에 매력적입니다. 로봇 팔, 협동 로봇, 휴머노이드 로봇 관절, 소형 회전 액추에이터 및 정밀 위치결정 메커니즘에 널리 고려됩니다.

그러나 엔지니어는 감속비나 공칭 백래시만을 기준으로 하모닉 전달장치를 선정하기보다 비틀림 강성, 히스테리시스, 전달 효율, 열 거동, 충격 하중 및 수명 요구사항을 평가해야 합니다.

유성 전달장치

유성 전달장치는 효율, 토크 밀도, 속도 성능, 확장 가능한 감속비, 제조 유연성 및 비용 제어를 조합하여 제공할 수 있습니다. 따라서 동적 응답, 토크 용량, 효율 및 수명 간 균형이 필요한 로봇 관절 액추에이터에 유용할 수 있습니다.

실제 성능은 유성 구조, 단 수, 베어링 배치, 하중 분담, 기어 품질, 윤활 및 제조 정밀도에 크게 좌우됩니다.

RV 및 사이클로이드형 전달장치

RV 및 관련 사이클로이드 전달 구조는 높은 강성, 높은 하중 용량 및 외부 하중에 대한 저항성이 중요한 경우에 자주 고려됩니다. 대형 산업용 로봇, 대형 로봇 팔, 위치결정 시스템 및 고하중 회전 메커니즘에 적합할 수 있습니다.

트레이드오프에는 더 높은 기계적 복잡성, 크기, 질량, 제조 요구사항 및 비용이 포함될 수 있습니다.

중요한 점은 하나의 구조가 보편적으로 우수하다는 일반적 가정이 아니라 실제 응용 범위에 따라 전달 기술을 선정해야 한다는 것입니다.

올바른 로봇 관절 액추에이터 선정 순서

제품 카탈로그에서 시작하여 거꾸로 진행하는 대신, 더 견고한 프로세스는 응용 요구사항에서 시작합니다.

1단계 — 운전 범위 정의

운전 범위에는 피크 토크, 연속 토크, RMS 토크, 최대 속도, 일반 속도, 가속 및 감속, 부하 관성, 편심, 외부 반경 및 축방향 하중, 전도 모멘트, 듀티 사이클, 주변 온도, 냉각 조건, 위치 정밀도, 반복 정밀도, 강성, 역구동성 및 기대 수명이 포함되어야 합니다.

이러한 파라미터는 로봇 관절 액추에이터의 실제 엔지니어링 요구사항을 구성합니다.

2단계 — 감속비 범위 정의

즉시 단일 감속비를 선택하기보다 합리적인 범위를 정의하고, 각 후보를 모터 속도, 모터 토크, 환산 부하 관성, 출력 속도, 전달 효율, 열 손실, 역구동성, 기계 강성 및 공진 거동에 대해 평가하십시오.

목표는 개별 사양이 가장 우수한 비율을 찾는 것이 아닙니다. 전체 시스템이 실현 가능한 상태로 유지되는 범위를 찾는 것입니다.

3단계 — 모터, 전달장치, 드라이브 및 열 경로 매칭

완전한 로봇 관절 모듈은 통합 시스템으로 평가해야 합니다.

모터 선정 시 토크 상수, 로터 관성, 권선 저항, 최대 속도, 연속 전류, 피크 전류, 버스 전압, 열저항 및 냉각 조건을 고려해야 합니다. 전달장치는 감속비, 효율, 강성, 로스트 모션, 히스테리시스, 하중 용량, 수명, 윤활 및 온도 한계를 평가해야 합니다. 드라이브는 전류 용량, 버스 전압, 제어 대역폭, 통신 인터페이스, 엔코더 호환성, 열 한계 및 필요한 경우 안전 기능을 평가해야 합니다.

기계 하우징과 장착 인터페이스도 열이 액추에이터에서 얼마나 효율적으로 전달되는지를 결정할 수 있으므로 열 설계의 일부로 고려해야 합니다.

열 경로를 무시한 채 모터와 기어박스만 매칭하는 것은 개발 후반 재설계의 일반적인 원인입니다.

4단계 — 비용 비교 전 취약한 시스템 구조 제거

기본 요구사항이 정의되면 후보 로봇 관절 액추에이터는 먼저 엄격한 엔지니어링 제약 조건에 대해 선별해야 합니다.

연속 운전이 열 용량을 초과하거나, 기계 공진이 목표 제어 대역폭에 너무 가깝거나, 실제 외부 하중에서 베어링 수명이 부족하거나, 전달장치 수명이 기대 듀티 사이클을 충족하지 못하거나, 출력 강성이 부족하거나, 로스트 모션이 위치결정 요구사항과 호환되지 않거나, 역구동성이 의도한 제어 모드에 적합하지 않거나, 모터 속도가 사용 가능한 드라이브 또는 버스 전압 용량을 초과하거나, 로봇 구조 내에서 액추에이터가 열을 효과적으로 방출할 수 없는 경우 후보를 재검토해야 합니다.

이러한 제약 조건이 충족된 후에야 치수, 중량, 비용, 공급망, 제조 복잡성 및 통합 시간을 비교하는 것이 의미가 있습니다.

“작동한다”는 시스템이 최적화되었음을 의미하지 않습니다

많은 로봇 관절 모듈은 시제품 테스트 중 성공적으로 움직일 수 있습니다. 이는 기본 기능이 작동한다는 것을 입증하지만, 액추에이터가 양산에 최적화되었다는 것을 입증하지는 않습니다.

문제는 종종 나중에 나타납니다. 시제품은 성공적으로 작동할 수 있지만 양산 편차를 제어하기 어려워질 수 있습니다. 무부하 관절은 잘 작동하지만 부하 상태에서 온도가 과도하게 상승할 수 있습니다. 단일 관절은 올바르게 작동하지만 여러 관절은 전력 및 열 상호작용을 만들 수 있습니다. 저속 위치결정은 안정적으로 유지되지만 고속 역전은 진동을 유발할 수 있습니다. 초기 위치 정밀도는 양호하지만 장기간 운전 후 로스트 모션 또는 반복 정밀도가 저하될 수 있습니다.

이들은 시스템 수준의 문제입니다. 더 큰 피크 토크 정격의 모터를 선택하는 것만으로는 항상 해결할 수 없습니다.

로봇 관절 모터에서 로봇 관절 액추에이터로: 시스템 수준에서 생각하십시오

로봇 관절 모터와 완전한 로봇 관절 액추에이터의 차이는 중요합니다.

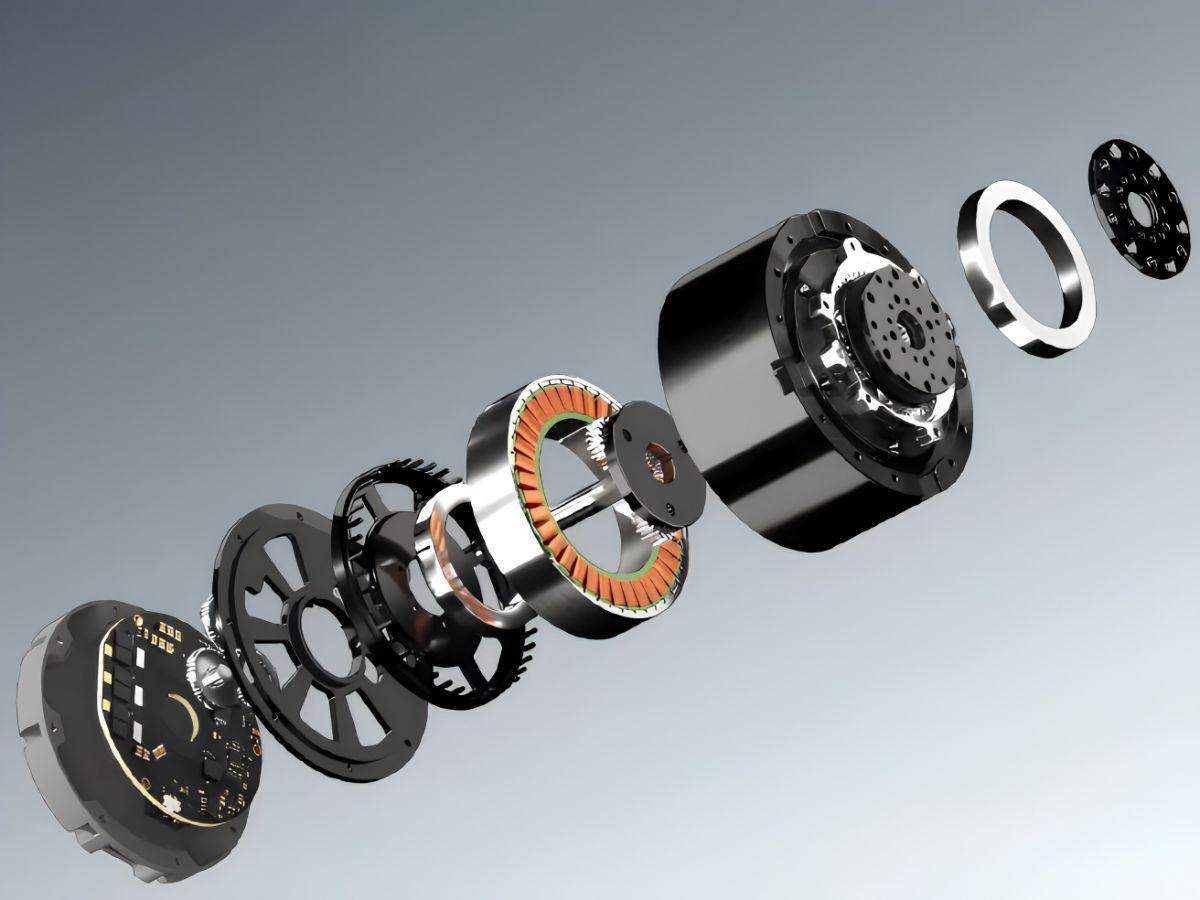

로봇 관절 모터는 주로 전자기 토크를 생성하는 모터 요소를 설명합니다. 반면 로봇 관절 액추에이터는 모터, 감속 메커니즘, 엔코더 시스템, 베어링, 구동 전자장치, 브레이크, 하우징, 열 경로 및 제어 인터페이스를 통합할 수 있습니다.

로봇 관절 모듈은 여러 기능 요소를 기계적으로 설치 가능한 관절 어셈블리로 패키징함으로써 이러한 통합 개념을 한 단계 더 발전시킵니다.

로봇 제조업체에 이 차이가 중요한 이유는 시스템 성능이 모터 사양만이 아니라 이러한 구성 요소들의 통합에 따라 결정되기 때문입니다.

고토크 모터는 부족한 전달 강성을 보완할 수 없습니다. 고해상도 엔코더는 기계적 히스테리시스를 제거할 수 없습니다. 큰 피크 토크 정격은 불충분한 열 방출을 해결할 수 없습니다. 고속 서보 드라이브는 전달장치와 구조에 의해 근본적으로 결정되는 기계 공진을 제거할 수 없습니다.

이것이 로봇 관절 액추에이터 선정이 단일 구성 요소 사양이 아닌 원하는 시스템 거동에서 시작되어야 하는 이유입니다.

실용적인 로봇 관절 모듈 선정 체크리스트

프로젝트 정의 단계

제품을 선정하기 전에 실제 듀티 사이클이 정의되었는지, 그리고 피크·RMS·연속 토크 요구사항이 구분되었는지 확인하십시오. 부하 관성에는 엔드 이펙터와 툴링을 포함해야 하며, 편심 하중과 외부 모멘트도 포함해야 합니다. 특정 액추에이터 모델을 비교하기 전에 주변 온도, 냉각 조건, 기계 강성, 위치 정밀도, 반복 정밀도, 역구동성 및 기대 수명을 설정해야 합니다.

개념 선정 단계

개념 선정 시 감속비가 모터 속도와 호환되는지, 환산 부하 관성이 평가되었는지 확인하십시오. 모터 전류 및 버스 전압 마진은 충분해야 하며, 연속 토크는 분리된 카탈로그 조건이 아니라 실제 듀티 사이클에서 평가해야 합니다. 전달 강성, 백래시 또는 로스트 모션, 효율, 베어링 수명 및 전달장치 수명은 모두 실제 운전 부하에 대해 고려해야 합니다.

시제품 검증 단계

시제품 검증에는 장시간 열 테스트, RMS 토크 검증, 반복 피크 하중 테스트, 정·역방향 역전 테스트, 출력 강성 테스트, 부하 상태의 위치결정 및 반복 정밀도 테스트, 진동 및 공진 테스트, 관련 시 역구동성 테스트, 필요 시 충격 또는 쇼크 테스트 및 장주기 수명 테스트가 포함되어야 합니다.

이러한 테스트는 제품 데이터시트가 완전히 포착할 수 없는 정보를 제공합니다.

결론 — 로봇 관절 액추에이터 선정은 궁극적으로 시스템 거동에 관한 것입니다

관성 매칭은 로봇 관절 액추에이터 설계에서 여전히 중요한 부분이지만, 더 큰 시스템 모델 내 하나의 엔지니어링 제약 조건으로 다루어야 합니다.

감속비는 토크 증폭 이상의 것을 결정합니다. 모터는 관절이 회전할 수 있는지 이상의 것을 결정합니다. 전달장치는 공칭 백래시 이상의 것을 결정합니다. 엔코더는 분해능 이상의 것을 결정합니다.

완전한 액추에이터는 부하 스펙트럼, 토크, 속도, 열 한계, 기계 강성, 전달 비선형성, 제어 대역폭, 베어링 용량, 전달장치 수명, 패키징 및 통합 요구사항을 동시에 충족해야 합니다.

이러한 제약 조건을 함께 평가하면 전체 설계의 결과로 관성비는 일반적으로 합리적인 범위에 들어갑니다. 시스템을 관성비만으로 설계하면 수학적으로는 매력적이지만 실제 장비에서는 성능이 좋지 않은 결과를 얻을 수 있습니다.

로봇 관절 액추에이터를 선정하는 엔지니어의 실제 목표는 가장 인상적인 개별 사양의 구성 요소를 찾는 것이 아닙니다. 완전한 운전 범위 전반에서 기계적, 전기적, 열적 및 제어 특성이 균형을 유지하는 관절 시스템을 구축하는 것입니다.

목표는 단순히 관절을 움직이게 하는 것이 아닙니다. 로봇이 설계된 조건에서 관절이 예측 가능하고, 반복적이며, 신뢰성 있게 거동하도록 하는 것입니다.
