유성 감속기 로봇 관절 모터와 하모닉 드라이브 로봇 관절 모터는 각기 다른 응용 분야에서 고유한 특성을 보입니다. 유성 감속기와 하모닉 드라이브의 차이는 관절 모터의 정밀도, 수명, 적용 가능한 시나리오에 직접적인 영향을 미칩니다.

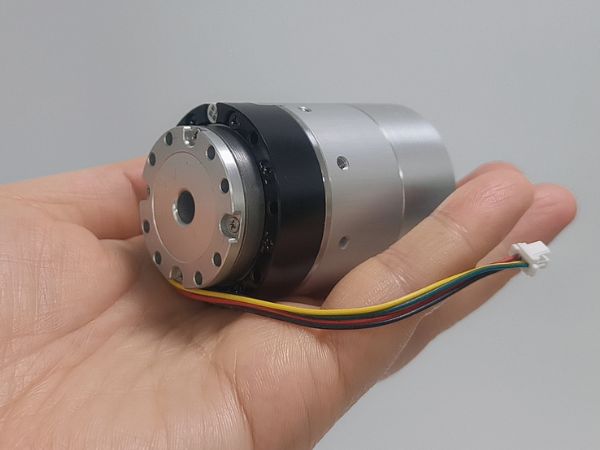

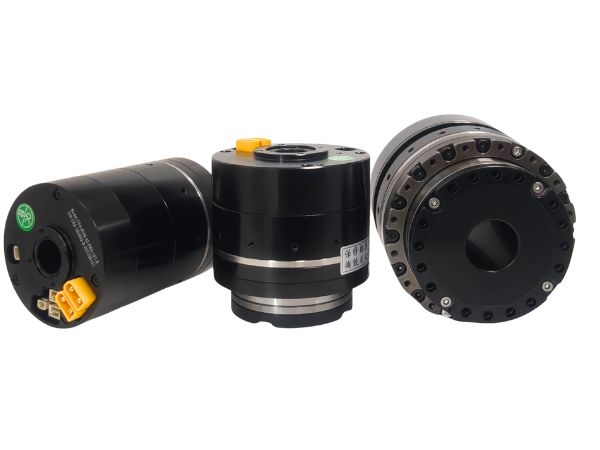

관절 모터용 하모닉 드라이브 감속기

하모닉 드라이브 감속기는 고유한 구조 설계로 두드러집니다. 주로 플렉시블 스플라인, 리지드 스플라인, 웨이브 제너레이터로 구성됩니다. 작동 중 웨이브 제너레이터는 플렉시블 스플라인에 탄성 변형을 일으켜 리지드 스플라인과 맞물리게 하며, 이를 통해 감속을 실현합니다. 이러한 설계는 많은 장점을 제공합니다. 첫째, 단일 단계에서 쉽게 50-300에 도달할 수 있는 매우 높은 전달비를 갖추고 있어, 제한된 공간 내에서 큰 감속을 달성할 수 있습니다. 또한 뛰어난 정밀도를 제공하여 로봇 관절 회전 각도를 정밀하게 제어할 수 있으며, 반복 위치 정확도는 ±0.01mm입니다. 이와 더불어 하모닉 드라이브 감속기는 소형이고 경량이어서 협동 로봇의 관절과 같이 공간 및 중량 제약이 엄격한 응용 분야에 특히 적합합니다. 그러나 단점도 있습니다. 플렉시블 스플라인은 시간이 지남에 따라 교번 응력을 받기 때문에 피로 손상이 발생하기 쉬워 상대적으로 수명이 짧습니다.  또한 방열 성능이 좋지 않아 연속적인 고부하 작동 시 추가적인 주의가 필요합니다.

관절 모터용 유성 감속기

유성 감속기의 구조는 태양기어, 유성기어, 캐리어, 내부 링기어를 포함하는 유성 기어 시스템을 기반으로 합니다. 태양기어가 회전하면 유성기어를 구동하여 태양기어와 내부 링기어 사이에서 구름 운동을 하게 하고, 이를 통해 감속을 실현합니다. 유성 감속기 역시 뛰어난 장점을 가지고 있습니다: 전달 효율이 높아 90%-95%에 이르며, 에너지 손실이 낮습니다. 구조가 콤팩트하고, 크기가 작고, 무게가 가벼우며, 설치가 용이합니다. 동시에 안정성이 매우 높아 작동 중 오버슈트와 충격력이 발생하기 쉽지 않고, 온도의 영향도 적어 넓은 온도 범위에서 정상적으로 작동할 수 있습니다. 그러나 정밀도는 하모닉 드라이브 기어박스보다 약간 떨어지며, 매우 높은 정밀도가 요구되는 일부 응용 분야에는 적합하지 않을 수 있습니다.

유성 감속기 로봇 관절 모터 및 하모닉 드라이브 로봇 관절 모터의 응용 분야

전체적인 관점에서 보면, 하모닉 감속기를 사용하는 관절 모듈은 높은 정밀도와 콤팩트한 크기를 제공하여 정밀한 움직임을 구현할 수 있으며, 의료 수술 로봇 및 반도체 정밀 정밀 위치 결정 장비와 같은 분야에서 탁월한 성능을 발휘합니다. 유성 감속기를 사용하는 관절 모듈은 높은 효율성과 안정성을 바탕으로 산업자동화 생산 라인 및 물류 AGV와 같이 높은 안정성과 효율성이 요구되는 시나리오에서 중요한 역할을 합니다.
