조인트 모터란 무엇인가?

조인트 모터는 기계식 조인트의 움직임을 제어하도록 특별히 설계된 모터입니다. 이는 로봇과 자동화 장비에서 유연한 동작을 가능하게 하는 핵심 구성 요소입니다. 조인트 모터는 휴머노이드 로봇, 4족 보행 로봇, 협동 로봇 암, 산업자동화 장비, 의료 로봇, 웨어러블 스마트 기기에서 널리 사용됩니다. 이는 민첩한 움직임과 지능형 작동을 가능하게 하는 핵심 기술 중 하나입니다.

조인트 모터의 특징

고정밀

서보모터 기술을 사용하여, 조인트 모터는 정밀한 모션컨트롤를 제공하며, 섬세한 작업과 자연스러운 보행 동작을 지원합니다.

고토크

강력한 동력과 높은 토크 출력을 제공하여, 로봇의 안정성을 향상시키고 균형 상실 위험을 줄입니다.

유연성

조인트 모터는 회전, 기울임, 굽힘과 같은 다양한 동작 모드를 지원합니다. 다양한 응용 분야에 대한 적응성을 높이기 위해 서로 다른 모터 옵션을 선택할 수 있습니다.

빠른 응답

현대의 조인트 모터는 센서 피드백을 신속하게 처리하고 환경 변화에 대응하기 위해 실시간으로 움직임을 조정할 수 있습니다.

소형 및 경량

첨단 소재와 기술로 모터를 더 작고 가볍게 만들어, 컴팩트한 설계와 향상된 유연성을 가능하게 합니다.

낮은 에너지 소비

에너지 효율을 고려하여 설계된 조인트 모터는 전력 소비를 줄이고 작동 시간을 연장하여, 장시간 운전에 적합합니다.

조인트 모터에서 프레임리스 토크 모터의 역할

작동 원리

기존 모터와 비교하면, 프레임리스 토크 모터에는 샤프트, 베어링, 하우징 또는 엔드 캡이 포함되지 않습니다. 이는 오직 로터와 스테이터로만 구성됩니다. 드라이버에 의해 전원이 공급되면, 전자기장이 생성되어 영구자석 로터를 회전시키도록 구동합니다.

성능 장점

• 고효율

• 컴팩트한 구조

• 높은 토크 밀도

• 쉬운 유지보수

• 저소음 작동

일체형 조인트 모터란 무엇인가?

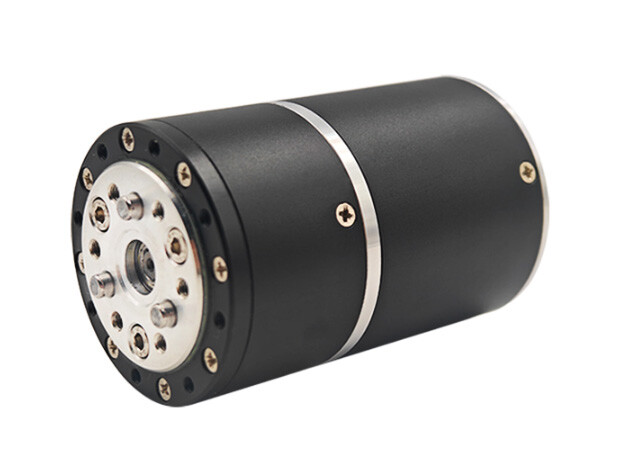

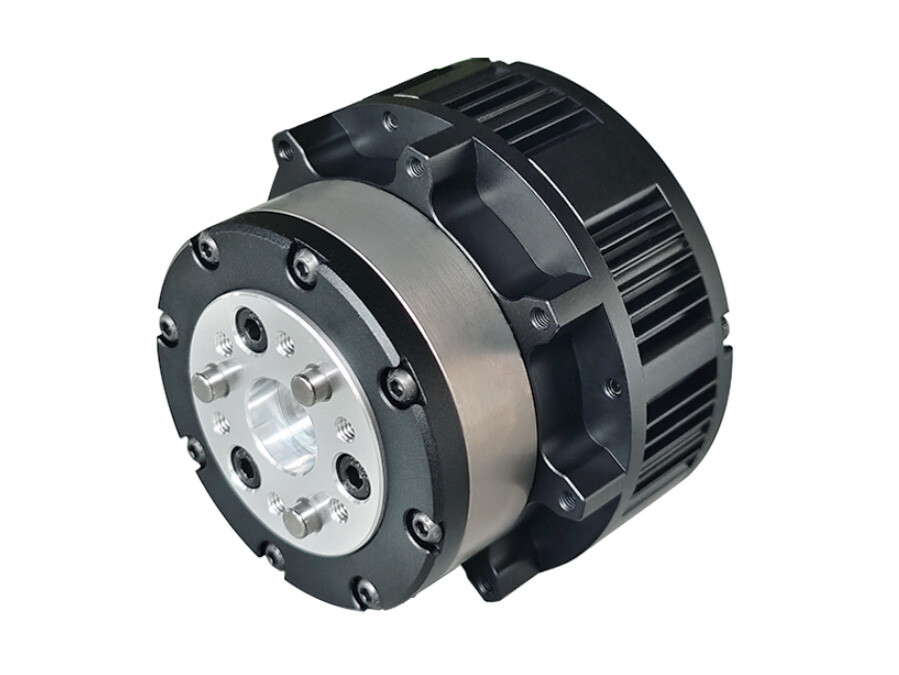

일체형 조인트 모터는 모터, 감속기, 엔코더, 드라이버, 브레이크를 하나의 컴팩트한 유닛으로 결합한 것입니다.

엔지니어링 관점에서, 로봇 조인트의 가치는 단순히 “축을 회전시키는 것”에 있지 않습니다. 대신, 제한된 공간 내에서 출력 토크, 모션 정확도, 제어 응답, 구조 크기, 신뢰성 사이의 최적의 균형을 달성해야 합니다. 따라서 로봇 조인트를 이해하려면 이를 개별 부품이 아니라 완전한 전기기계 시스템으로 보아야 합니다.

HONPINE HAG 하모닉 조인트 모터는 선택적으로 STO (Safe Torque Off) 기능을 장착할 수 있습니다.

HONPINE TCHL 시리즈는 내장형 토크 센서 통합도 구현하여, 더 컴팩트한 구조와 더 높은 시스템 통합 수준을 제공합니다.
