중공 로봇 조인트 모듈: 로봇 조인트에서 케이블 라우팅이 중요한 이유는 무엇일까요?

로봇 관절 사양서를 볼 때 일반적으로 먼저 토크, 속도, 치수 및 중량에 주목합니다. 구조적 세부 사항처럼 보일 수 있지만 로봇에 통합된 후 관절의 성능에 큰 영향을 미칠 수 있는 또 다른 파라미터가 있습니다.

그 파라미터는 중공 케이블 배선 구조입니다.

로봇 관절 내부 공간은 이미 제한적입니다. 모터, 감속기, 드라이브, 엔코더 및 베어링은 모두 사용 가능한 공간의 일부를 차지해야 합니다. 그렇다면 왜 중앙에 통로를 남겨둘까요?

관절을 독립된 액추에이터가 아니라 완전한 로봇의 일부로 고려하면 그 답이 더욱 명확해집니다.

로봇 관절에 중공 설계가 필요한 이유는 무엇인가요?

로봇은 단순한 기계 시스템이 아닙니다. 전력, 신호 및 기타 유틸리티를 전달하는 이동 시스템이기도 합니다.

로봇 팔이 픽 앤 플레이스 작업을 수행할 때 관절은 시스템의 일부일 뿐입니다. 팔 끝단의 전동 그리퍼에는 전력과 제어 신호가 필요합니다. 카메라에는 전력 및 통신 연결이 필요합니다. 공압 그리퍼 또는 진공 시스템에는 에어 튜브가 필요할 수 있습니다. 이러한 모든 연결은 움직이는 팔을 통해 로봇 본체에서 엔드 이펙터까지 연장되어야 합니다.

로봇 팔이 정지해 있을 때는 이러한 케이블과 튜브를 배치하는 것이 비교적 간단합니다. 그러나 관절이 회전을 시작하면 상황이 달라집니다.

기존에 느슨했던 케이블 번들은 장력을 받을 수 있습니다. 여분의 케이블은 바깥쪽으로 돌출될 수 있습니다. 관절 주위로 배선된 케이블은 반복적인 굽힘과 비틀림을 겪을 수도 있습니다.

케이블이 손상되거나 늘어나거나 간헐적 접촉 불량이 발생하면, 문제는 더 이상 단순히 외관상의 문제가 아닙니다. 이는 전체 로봇 시스템의 신뢰성에 영향을 줄 수 있습니다.

이러한 이유로 로봇 관절 케이블 배선은 기계 구조 및 관절의 가동 범위와 함께 고려해야 합니다. 관절과 링크가 이미 확정된 후에야 케이블 경로를 설계하면 추가 브래킷, 보호 슬리브 또는 배선 구조가 필요할 수 있으며, 기존 기계 레이아웃을 수정해야 할 수도 있습니다.

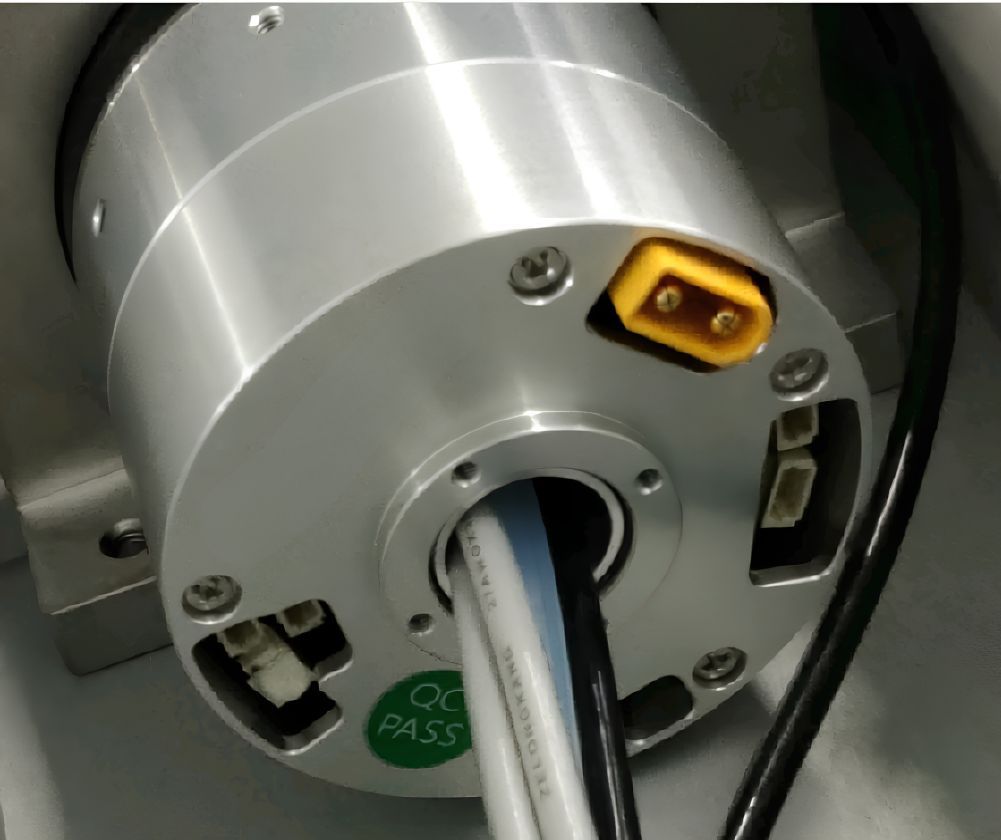

중공 로봇 관절은 케이블, 튜브 및 기타 내부 연결부를 위한 전용 통로를 관절 내부에 제공합니다.

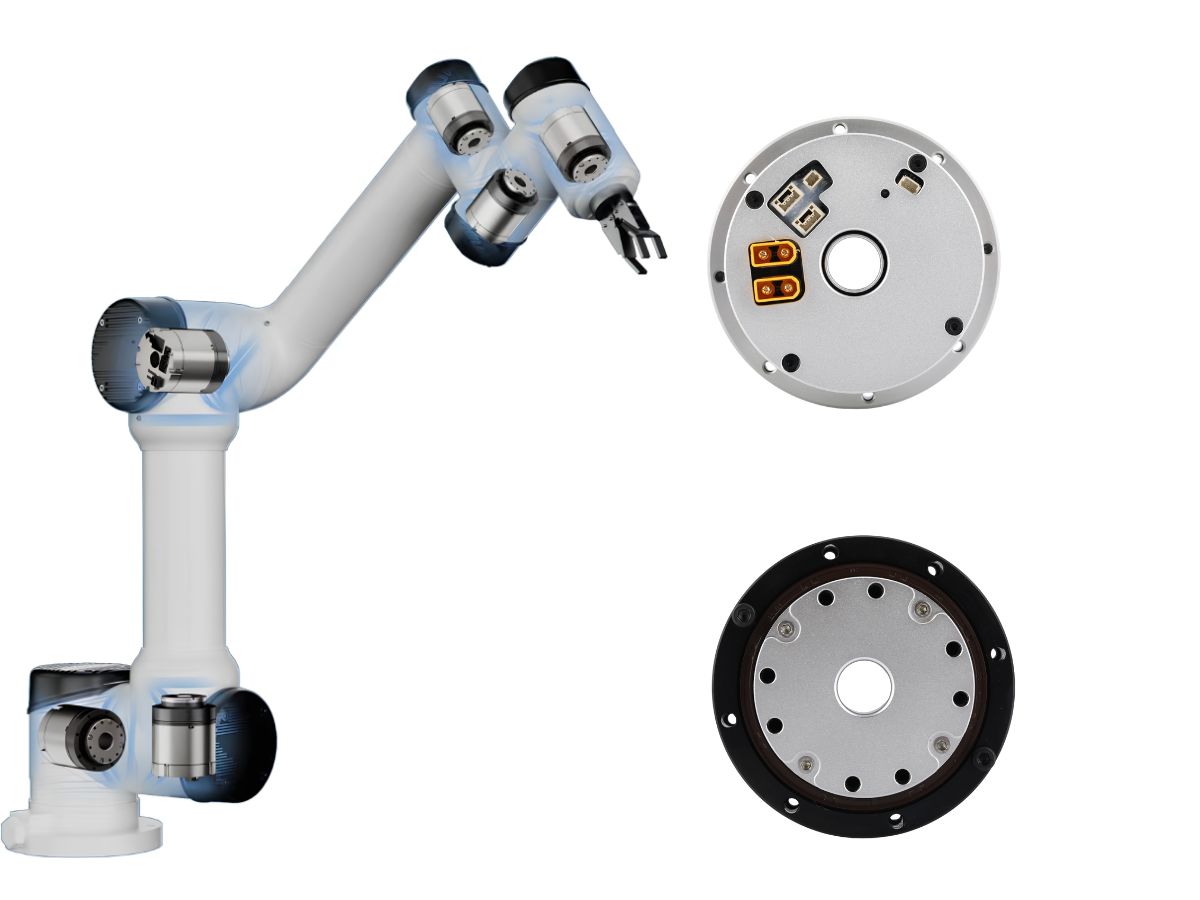

이 통로가 로봇 링크의 내부 공간 및 엔드 이펙터 인터페이스와 정렬되면, 케이블과 튜브를 팔 외부에 노출하지 않고 로봇 구조 내부로 배선할 수 있습니다. 이는 외부 케이블 루프를 줄이고 보다 컴팩트한 전체 설계에 기여할 수 있습니다.

중공 관절과 비중공 관절: 케이블 배선은 어떻게 다른가요?

외부 케이블 배선과 중공 케이블 배선의 차이는 여러 엔지니어링 측면에서 검토할 수 있습니다.

외부 케이블 배선의 약점은 단순히 케이블이 결국 고장 나는지 여부가 아니라, 언제 고장 나는지에 있습니다.

케이블 굽힘 수명은 통계적 사양입니다. 정의된 시험 조건에서 100만 회 굽힘 사이클로 정격화된 케이블은 실제 굽힘, 비틀림, 장력, 온도 및 설치 조건이 복합적으로 작용하는 환경에서는 실질적인 사용 수명이 크게 달라질 수 있습니다.

케이블 고장은 간헐적 결함일 수도 있습니다. 외부적으로는 케이블이 온전해 보이지만 내부의 개별 도체는 이미 손상되었을 수 있습니다. 그 결과 엔드 이펙터에서 간헐적인 통신 손실 또는 예기치 않은 전원 중단이 발생할 수 있으며, 문제 해결이 더 어려워지고 유지보수 비용이 증가합니다.

그러나 중공 케이블 배선에는 고유한 엔지니어링 과제도 있습니다.

내부 통로의 공간은 제한적입니다. 케이블은 이 통로를 통과하면서도 적절히 고정되고, 마모로부터 보호되며, 충분한 조립 여유 공간이 확보되어야 합니다.

통로는 모터 및 동력 전달 구성품 가까이에 위치할 수도 있으며, 이러한 구성품은 관절 내에서 온도가 높은 영역에 속할 수 있습니다. 따라서 중공부를 통과하는 케이블은 단순히 주변 작동 온도가 아니라 통로 내부의 실제 온도 조건에 따라 선택해야 합니다.

케이블 배선은 조립 공정의 일부이기도 합니다. 사용 가능한 중공 보어가 좁으면 작은 여유 공간 감소만으로도 생산 중 케이블 설치에 필요한 시간이 늘어날 수 있습니다.

간과해서는 안 되는 또 다른 사항이 있습니다.

로봇 관절의 양쪽은 서로 상대적으로 회전합니다. 케이블 번들이 관절 양쪽의 서로 다른 이동 구성품에 고정되어 있으면, 관절이 회전할 때 케이블은 여전히 비틀림을 겪을 수 있습니다. 중공 통로의 입구와 출구에서는 국부적인 굽힘이나 마찰도 발생할 수 있습니다.

따라서 중공 관절이라고 해서 케이블 유연성, 비틀림 저항성, 고정, 보호 및 동작 여유를 고려할 필요가 없어지는 것은 아닙니다.

케이블을 중공 보어에 물리적으로 통과시킬 수 있는 것은 첫 단계일 뿐입니다. 케이블이 과도한 굽힘, 비틀림, 장력 또는 마모를 겪지 않도록 관절의 전체 작동 범위에 걸쳐 점검해야 합니다.

중공 보어는 어느 정도 크기여야 하나요?

내부 케이블 배선을 선택한 후 다음 질문은 명확합니다.

중공 보어는 어느 정도 크기가 필요할까요?

가장 직관적인 방법은 관절을 통과해야 하는 케이블과 공압 튜브의 수를 확인하는 것입니다. 그러나 실제 기계 설계에서는 단순히 이들의 단면적을 합산하는 것만으로는 충분하지 않습니다.

첫 번째 고려 사항은 조립 중 보어를 통과해야 하는 것이 무엇인지입니다.

케이블 자체는 비교적 작을 수 있지만, 끝단의 커넥터는 상당히 클 수 있습니다. 사전 조립된 케이블 하네스를 사용하는 경우 커넥터 치수가 하네스가 중공 보어를 통과할 수 있는지를 결정할 수 있습니다.

케이블을 먼저 배선하고 나중에 연결하는 경우에는, 설계 시 사용 가능한 내부 작업 공간과 향후 유지보수를 효율적으로 수행할 수 있는지를 대신 고려해야 합니다.

두 번째 고려 사항은 보어 중 실제로 사용 가능한 부분이 얼마나 되는지입니다.

보호 슬리브, 부싱, 라이너 및 기타 보호 구조물이 사용 가능한 직경의 일부를 차지할 수 있습니다. 여러 케이블은 완벽하게 밀집된 단면을 형성하는 것이 아니라 각 라인 사이에 여유 공간도 필요합니다.

통로 출구에서는 케이블이 지나치게 작은 굽힘 반경으로 강제되지 않고 방향을 바꿀 수 있도록 추가 공간이 필요할 수 있습니다.

이러한 이유로 단순히 "모든 것을 넣을 수 있을 만큼 큰" 중공 보어를 선택하는 것은 적절한 엔지니어링 기준이 아닙니다.

배선 설계는 조립, 동작 및 유지보수를 위한 충분한 여유도 제공해야 합니다.

중공 보어가 클수록 항상 더 좋은가요?

반드시 그렇지는 않습니다.

전체 관절 직경과 길이가 제한되는 경우, 중공 보어를 키우면 모터, 감속기, 베어링 및 구조 지지 구성품을 위해 그 주변에 사용할 수 있는 공간이 줄어듭니다.

필요한 출력 성능과 구조 강성을 유지하려면 내부 아키텍처를 재설계하거나 관절의 전체 치수를 늘려야 할 수 있습니다.

따라서 적절한 중공 보어는 실제 적용 조건에 따라 결정해야 합니다.

중요한 요소는 다음과 같습니다.

• 엔드 이펙터에 연결될 장치

• 케이블 및 공압 튜브의 사양과 수량

• 커넥터 설치 방식

• 필요한 관절 회전 범위

• 필요한 케이블 굽힘 반경

• 조립 요구 사항

• 향후 유지보수 또는 케이블 교체 요구 사항

이러한 요구 사항이 명확해지면 필요한 보어 크기를 더 정확하게 평가할 수 있습니다.

로봇 관절에서 중공 보어는 치수 파라미터입니다.

그러나 완전한 로봇에서는 기계, 전기, 조립, 동작 및 유지보수 설계에 참여해야 하는 통로입니다.

중공 설계는 관절 설계 초기부터 고려해야 합니다

중공 로봇 관절의 가치는 단순히 액추에이터 중앙을 관통하는 통로를 제공하는 데 있지 않습니다.

진정한 가치는 관절을 완전한 로봇의 케이블 배선 요구 사항과 통합하는 데 있습니다.

기계 설계 프로세스 초기부터 내부 배선 경로를 고려하면, 케이블과 공압 라인을 적절하게 보호하고 제어하면서 관절이 충분한 동작 성능을 갖도록 로봇을 설계할 수 있습니다.

따라서 잘 설계된 중공 관절 액추에이터는 중공 보어 크기, 구조 강성, 모터 및 동력 전달 장치의 패키징, 열 조건, 케이블 요구 사항, 조립 및 유지보수 간의 균형을 맞춰야 합니다.

목표는 단순히 보어를 가능한 한 크게 만드는 것이 아닙니다.

목표는 로봇의 기계 아키텍처와 함께 작동하는 배선 경로를 구축하여, 관절이 필요한 대로 움직이는 동시에 케이블과 튜브가 로봇의 사용 수명 동안 안정적으로 작동할 수 있는 충분한 공간을 갖도록 하는 것입니다.

결론: 완전한 로봇 시스템을 위한 중공 로봇 관절 설계

중공 로봇 관절은 중앙 개구부의 직경만으로 평가해서는 안 됩니다.

중공 보어는 로봇의 기계 및 전기 아키텍처의 일부입니다. 그 치수는 케이블 배선, 커넥터 설치, 케이블 보호, 열 조건, 구조 패키징 및 유지보수에 영향을 미칩니다.

따라서 로봇 제조업체와 시스템 통합업체가 제기해야 할 올바른 질문은 단순히 관절에 중공 보어가 있는지가 아니라, 중공 관절 액추에이터가 완전한 로봇 설계에 부합하는 배선 경로를 제공하는지 여부입니다.

초기부터 케이블 배선을 고려하면 엔드 이펙터, 동작 범위, 케이블 구성, 구조 강성 및 사용 수명의 실제 요구 사항을 중심으로 로봇 관절을 설계할 수 있습니다.

잘 통합된 중공 설계는 관절이 필요한 동작을 제공하는 동시에 케이블과 튜브가 로봇 구조 내부를 통과하는 제어된 경로를 갖게 합니다. 이로써 중공 보어는 단순한 구조적 특징을 넘어 전체 로봇 관절 아키텍처의 중요한 부분이 됩니다.
