로봇 관절 모듈은 위치와 토크를 어떻게 제어하는가?

소개

로봇 관절 모듈은 단순히 모터와 기어박스를 결합한 것 이상의 의미를 지닙니다. 최신 로봇 시스템에서 관절은 변화하는 하중과 동작 명령에 반응하면서 위치, 속도, 토크를 정확하게 제어해야 합니다.

이러한 이유로 통합 로봇 관절 모듈은 일반적으로 서보 모터, 정밀 감속기, 엔코더, 모터 드라이버, 컨트롤러 인터페이스, 그리고 일부 설계에서는 토크 센서를 포함한 여러 핵심 구성 요소를 결합합니다.

이러한 구성 요소들이 함께 모여 폐쇄 루프 모션 제어 시스템을 구성합니다.

간소화된 위치 제어 프로세스는 다음과 같습니다.

동작 명령 → 컨트롤러 → 모터 드라이버 → 서보 모터 → 정밀 감속기 → 로봇 관절 → 엔코더 피드백

토크 제어를 위해 추가적인 피드백 경로가 사용될 수 있습니다.

토크 명령 → 모터 구동기 → 서보 모터 → 정밀 감속기 → 관절 출력 → 토크 피드백 → 컨트롤러

명령된 동작과 실제 관절 피드백을 지속적으로 비교하는 능력 덕분에 로봇 관절 모듈은 정확한 위치 지정과 제어된 토크 출력을 달성할 수 있습니다.

이 글에서는 로봇 관절 모듈 내부에서 위치와 토크가 어떻게 제어되는지, 엔코더와 토크 센서가 폐루프 제어에 어떻게 기여하는지, 그리고 이러한 기술들이 휴머노이드 로봇, 협동 로봇, 산업용 로봇 및 기타 첨단 로봇 시스템에 왜 중요한지 설명합니다.

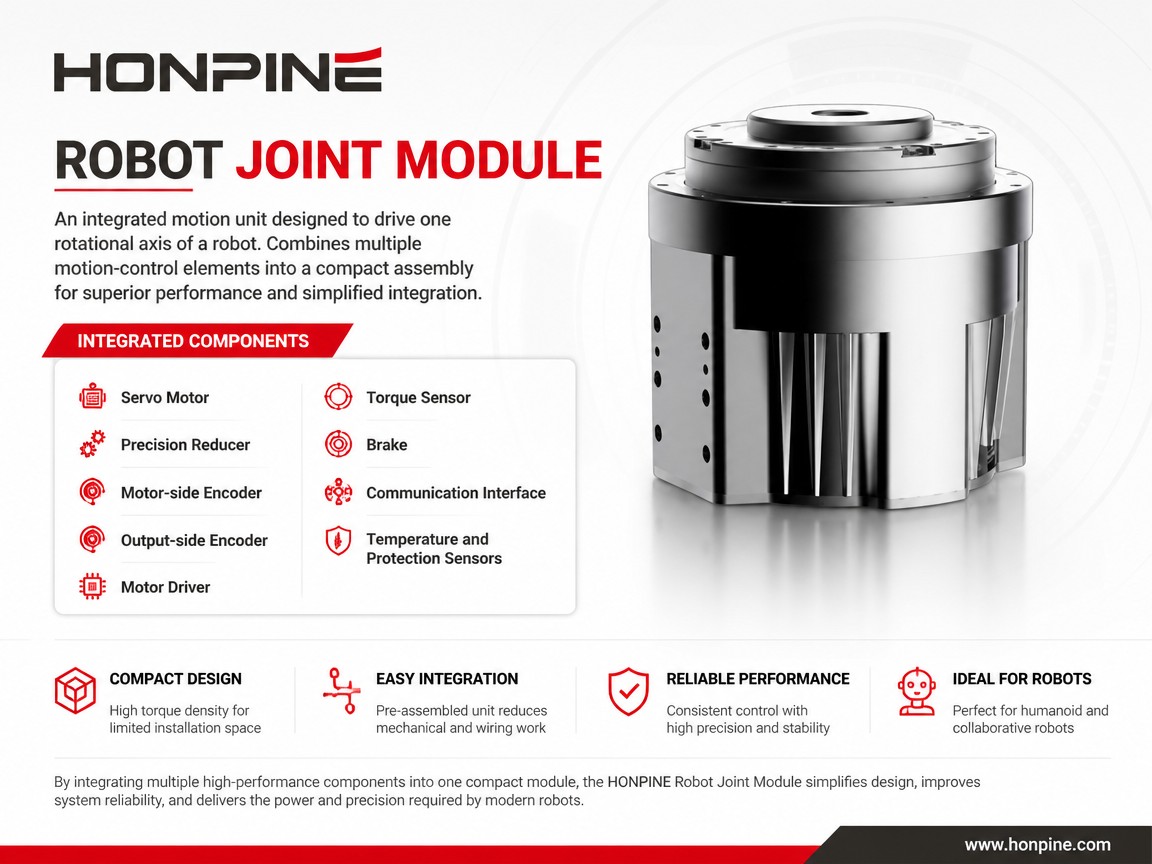

로봇 관절 모듈이란 무엇인가요?

로봇 관절 모듈은 로봇의 회전축 하나를 구동하도록 설계된 통합 동작 장치입니다.

설계에 따라 로봇 관절 모듈에는 다음과 같은 구성 요소가 포함될 수 있습니다.

• 서보 모터

• 정밀 감속기

• 모터 측 엔코더

• 출력측 인코더

• 모터 드라이버

• 토크 센서

• 브레이크

• 통신 인터페이스

• 온도 및 보호 센서

로봇 관절을 개별 부품으로 설계하는 대신, 통합 모듈은 여러 동작 제어 요소를 하나의 소형 어셈블리로 결합합니다.

이러한 접근 방식은 기계적 통합 작업을 줄이고, 배선을 단순화하며, 시스템의 소형화를 개선하고, 보다 일관된 제어 성능을 제공할 수 있습니다.

휴머노이드 로봇과 협동 로봇의 경우, 관절 공간이 제한적이고 액추에이터가 비교적 작은 크기에서 높은 토크를 전달해야 하는 경우가 많기 때문에 이러한 수준의 통합이 특히 유용합니다.

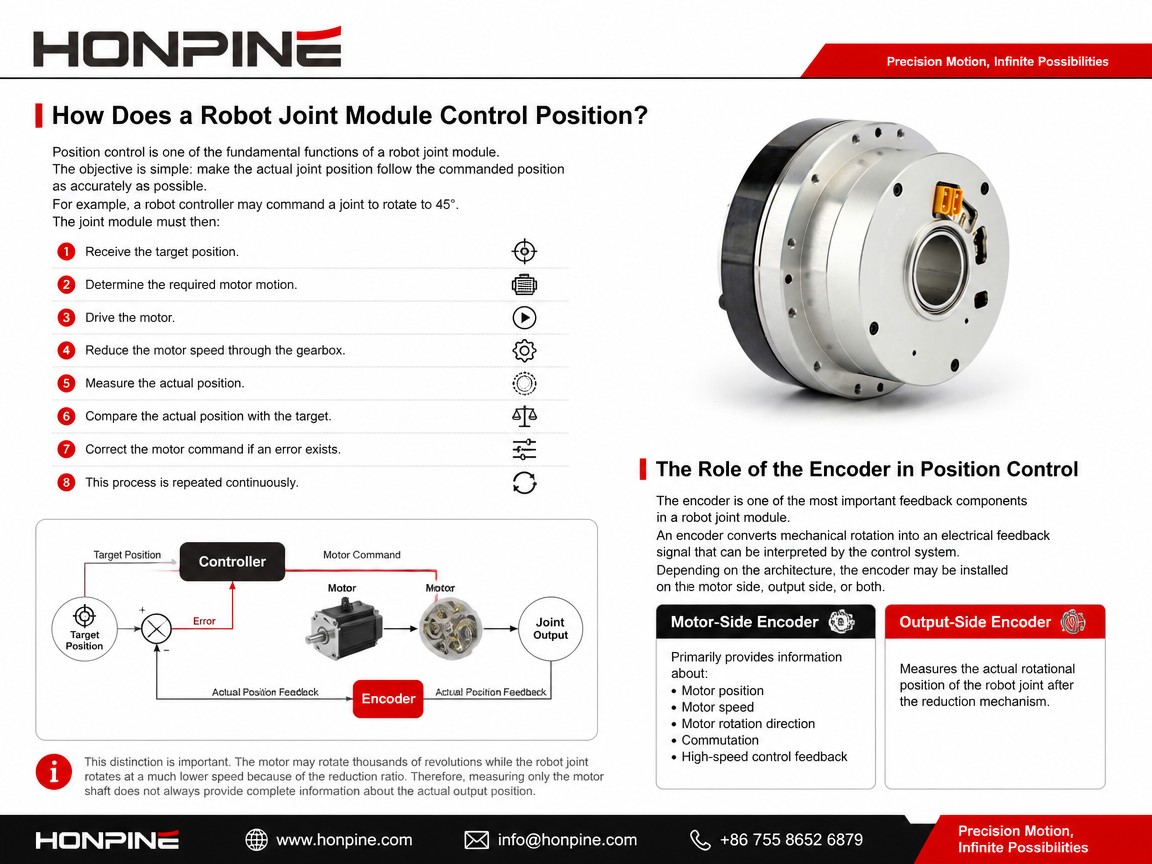

로봇 관절 모듈은 어떻게 위치를 제어합니까?

위치 제어는 로봇 관절 모듈의 기본 기능 중 하나입니다.

목표는 간단합니다. 실제 관절 위치가 명령된 위치를 최대한 정확하게 따르도록 하는 것입니다.

예를 들어, 로봇 컨트롤러는 관절을 45°로 회전시키도록 명령할 수 있습니다.

그러면 결합 모듈은 다음과 같아야 합니다.

• 목표 위치를 수신합니다.

• 필요한 모터 동작을 결정합니다.

• 모터를 구동하세요.

• 기어박스를 통해 모터 속도를 줄이십시오.

• 실제 위치를 측정하세요.

• 실제 위치와 목표 위치를 비교하십시오.

• 모터 명령에 오류가 있는 경우 수정하십시오.

• 이 과정은 끊임없이 반복됩니다.

위치 제어에서 인코더의 역할

엔코더는 로봇 관절 모듈에서 가장 중요한 피드백 구성 요소 중 하나입니다.

엔코더는 기계적 회전을 제어 시스템이 해석할 수 있는 전기적 피드백 신호로 변환합니다.

아키텍처에 따라 엔코더는 모터 측, 출력 측 또는 양쪽에 설치될 수 있습니다.

모터 측 엔코더는 주로 다음과 같은 정보를 제공합니다.

• 모터 위치

• 모터 속도

• 모터 회전 방향

• 정류

• 고속 제어 피드백

출력측 엔코더는 감속 메커니즘을 거친 후 로봇 관절의 실제 회전 위치를 측정합니다.

이 차이점은 중요합니다.

모터는 수천 바퀴를 회전할 수 있지만, 감속비 때문에 로봇 관절은 훨씬 낮은 속도로 회전합니다.

따라서 모터 샤프트만 측정하는 것은 실제 출력 위치에 대한 완전한 정보를 항상 제공하는 것은 아닙니다.

모터 측 엔코더 vs 출력 측 엔코더

모터 측 엔코더

모터 측 엔코더는 모터 샤프트 근처에 위치해 있습니다.

일반적으로 다음과 같은 용도로 사용됩니다.

• 필드 지향 제어

• 모터 정류

• 속도 피드백

• 모터 위치 피드백

• 서보 제어

모터가 고속으로 회전하기 때문에 엔코더는 빠르고 안정적인 피드백을 제공해야 합니다.

출력측 인코더

출력측 엔코더는 로봇 관절 출력의 실제 위치를 측정합니다.

이는 제어 시스템이 명령된 출력 위치와 실제 출력 위치 간의 차이를 감지하는 데 도움이 될 수 있습니다.

이는 특히 전송 시스템에 소량의 물질이 유입될 때 매우 유용할 수 있습니다.

• 탄성 변형

• 전송 오류

• 백래시

• 샤프트 처짐

• 기계적 순응도

따라서 고정밀 로봇 관절의 경우 출력 측 위치 피드백은 추가적인 제어 계층을 제공할 수 있습니다.

로봇 관절 모듈에 듀얼 엔코더를 사용하는 이유는 무엇일까요?

듀얼 엔코더 아키텍처는 모터 측 피드백과 출력 측 피드백을 모두 사용합니다.

제어 시스템은 모터 측 엔코더를 사용하여 빠른 모터 제어를 수행하는 동시에 출력 측 엔코더를 사용하여 실제 관절 위치를 모니터링할 수 있습니다.

이러한 아키텍처는 관절 모듈의 기능을 다음과 같이 향상시킬 수 있습니다.

• 정확한 출력 위치를 유지하십시오.

• 전송 오류 감지

• 기계적 편차를 보정합니다

• 관절 움직임을 모니터링합니다.

• 고급 제어 전략을 지원합니다.

휴머노이드 로봇, 협동 로봇, 정밀 로봇 매니퓰레이터와 같은 응용 분야에서는 이러한 추가적인 피드백이 유용할 수 있습니다.

로봇 관절은 어떻게 목표 위치에 도달할까요?

위치 제어는 일반적으로 폐쇄 루프 시스템으로 작동합니다.

간소화된 제어 순서는 다음과 같습니다.

목표 위치 → 위치 제어기 → 모터 명령 → 모터 구동기 → 서보 모터 → 정밀 감속기 → 로봇 관절 → 엔코더 피드백

제어기는 목표 위치와 측정 위치 간의 차이를 지속적으로 평가합니다.

이러한 차이를 위치 오차라고 합니다.

실제 위치가 목표물 뒤에 있으면 컨트롤러는 모터 명령을 조정합니다.

관절이 목표에 접근함에 따라 오버슈트를 줄이고 안정성을 향상시키기 위해 명령이 조정됩니다.

정확한 제어 알고리즘은 서보 시스템과 적용 분야에 따라 다르지만, 원리는 동일합니다.

측정 → 비교 → 수정 → 반복

로봇 관절 모듈은 어떻게 토크를 제어하나요?

많은 최신 로봇에게는 위치 제어만으로는 충분하지 않습니다.

로봇은 또한 자신이 주변 환경에 가하는 힘의 크기를 알아야 합니다.

이는 로봇이 다음과 같은 경우에 특히 중요해집니다.

• 물체를 잡는다

• 표면과 물리적으로 접촉합니다

• 산책

• 등반

• 조립을 수행합니다

• 인간과 상호작용합니다

• 섬세한 부품을 다룹니다.

토크 제어는 로봇이 관절에서 발생하는 회전력을 조절할 수 있도록 해줍니다.

단순히 명령하는 대신에:

관절을 30°로 움직이세요.

로봇은 다음과 같은 명령도 내릴 수 있습니다.

필요한 위치를 유지하면서 제어된 양의 토크를 가하십시오.

이를 통해 로봇은 단순히 위치 기반으로 작동하는 기계에서 보다 적응력 있는 동작 시스템으로 변화합니다.

로봇 관절에서 토크는 어떻게 발생하는가?

모터는 축에서 토크를 발생시킵니다.

정밀 감속기는 감속비에 따라 모터 속도와 토크를 변환합니다.

간략화된 관계는 다음과 같습니다.

모터 토크 → 정밀 감속기 → 조인트 출력 토크

감속비가 높을수록 출력 속도는 감소하면서 출력 토크는 높아질 수 있습니다.

하지만 실제 출력 토크는 변속기 효율과 작동 조건에 따라 달라집니다.

따라서 로봇 관절 선택은 모터 토크에만 의존해서는 안 됩니다.

엔지니어는 다음 사항도 고려해야 합니다.

• 감소율

• 정격 토크

• 최대 토크

• 전송 효율

• 로봇 탑재체

• 관절 속도

• 가속

• 듀티 사이클

• 외부 요인

• 관절 관성

로봇 관절 토크는 어떻게 측정하나요?

로봇 관절 모듈의 토크를 추정하거나 측정하는 데에는 여러 가지 접근 방식이 있습니다.

전류 기반 토크 추정

많은 서보 모터의 경우, 전자기 토크는 모터 전류와 관련이 있습니다.

따라서 제어기는 측정된 전류로부터 모터 토크를 추정할 수 있습니다.

이 접근 방식은 별도의 토크 센서가 필요하지 않기 때문에 유용할 수 있습니다.

하지만 모터 토크 추정치는 로봇 관절 출력에서의 실제 토크와 항상 일치하는 것은 아닙니다.

기계적 전달 손실, 마찰, 변형 및 기타 요인들이 최종 출력 토크에 영향을 미칠 수 있습니다.

토크 센서 피드백

토크 센서는 기계식 변속기 또는 출력 구조의 적절한 위치에서 토크를 직접 측정합니다.

토크 센서가 통합된 로봇 관절 모듈은 제어 시스템에 힘과 관련된 직접적인 피드백을 제공할 수 있습니다.

이는 다음을 지원할 수 있습니다:

• 토크 제어

• 힘 제어

• 충돌 감지

• 규정 준수 관리

• 접촉 감지

• 안전한 인간-로봇 상호작용

• 정밀한 조작

주변 환경과 물리적으로 상호작용하는 로봇의 경우, 직접적인 토크 피드백은 특히 유용할 수 있습니다.

위치 제어와 토크 제어는 어떻게 함께 작동합니까?

고급 로봇 관절 모듈에서는 위치와 토크를 항상 별개의 기능으로 간주해서는 안 됩니다.

그들은 함께 작동할 수 있습니다.

예를 들어, 협동 로봇이 어떤 물체를 향해 움직이는 모습을 상상해 보세요.

자유로운 이동 중에 로봇은 위치 제어를 우선시할 수 있습니다.

로봇이 물체와 접촉할 때, 토크 또는 힘 피드백이 더욱 중요해집니다.

제어 시스템은 접촉 상태에 따라 명령된 움직임을 줄이거나 적용되는 토크를 조정할 수 있습니다.

이는 보다 순종적인 행동을 유도합니다.

위치 제어

관절은 어디로 움직여야 할까요?

속도 제어

관절은 얼마나 빨리 움직여야 할까요?

토크 제어

관절이 얼마나 큰 회전력을 가해야 할까요?

이러한 제어 계층들은 서보 제어 아키텍처 내에서 함께 작동할 수 있습니다.

휴머노이드 로봇에게 토크 제어가 중요한 이유는 무엇일까요?

휴머노이드 로봇은 관절 제어에 특히 까다로운 요구 사항을 제시합니다.

휴머노이드 로봇은 변화하는 환경 속에서 이동하는 동안 지속적으로 신체 균형을 유지해야 합니다.

예를 들어, 걷는 동안:

• 고관절의 위치가 바뀝니다.

• 무릎은 신체 하중의 일부를 지탱합니다.

• 발목은 지면과 접촉합니다.

• 외부 요인은 끊임없이 변화한다.

• 로봇은 균형을 유지해야 합니다.

위치 정보만으로는 로봇의 물리적 상태를 완전히 설명할 수 없을 수도 있습니다.

토크 및 힘 정보는 로봇이 주변 환경과 어떻게 상호 작용하는지에 대한 추가 정보를 제공할 수 있습니다.

이것이 바로 고성능 휴머노이드 로봇 액추에이터가 점점 더 많이 결합되는 이유 중 하나입니다.

높은 토크 밀도 + 정밀한 위치 피드백 + 토크 피드백

협동 로봇에 토크 감지가 중요한 이유는 무엇일까요?

협업 로봇은 종종 인간과 가까이에서 작업합니다.

이는 격리된 작업 셀 내부에서 작동하는 기존 산업용 로봇과는 다른 요구 사항을 발생시킵니다.

협동 로봇은 예상치 못한 접촉을 감지하고 적절하게 대응해야 할 수도 있습니다.

토크 감지형 로봇 관절은 비정상적인 하중 조건을 식별하는 데 도움이 될 수 있습니다.

예를 들어:

• 정상 운동 → 예상 토크

• 예상치 못한 접촉 → 토크 편차

• 컨트롤러 응답 → 토크 감소 / 정지 / 궤적 변경

하지만 토크 감지는 로봇 안전 시스템의 일부일 뿐입니다. 전반적인 안전성은 로봇 컨트롤러, 소프트웨어, 기계 설계, 센싱 아키텍처, 위험 평가 및 적용 가능한 안전 표준에도 달려 있습니다.

로봇 관절 모듈에서 정밀 감속기의 역할은 무엇인가요?

정밀 감속기는 로봇 관절 모듈 내부의 또 다른 핵심 구성 요소입니다.

로봇 모터는 일반적으로 비교적 빠른 속도로 작동합니다.

하지만 로봇 관절에는 다음과 같은 사항이 필요한 경우가 많습니다.

• 회전 속도를 낮추세요

• 더 높은 출력 토크

• 높은 위치 정확도

• 낮은 전송 오류

• 소형 기계적 크기

• 감속기는 이러한 차이를 해소합니다.

하모닉 감속기는 소형 패키지에서 높은 감속비를 제공할 수 있어 많은 로봇 관절에 적합합니다.

유성 감속기는 토크, 속도, 효율, 강성 및 비용의 조합이 다르게 요구되는 경우에도 사용할 수 있습니다.

따라서 변속기 구조는 로봇 관절 모듈의 전체 성능에 직접적인 영향을 미칩니다.

백래시는 로봇 관절 위치 및 토크 제어에 어떤 영향을 미칠까요?

로봇 변속 시스템에서 백래시는 중요한 고려 사항입니다.

변속기 부품 사이에 기계적 간극이 과도할 경우, 모터가 움직이더라도 예상되는 출력 운동을 즉시 생성하지 못할 수 있습니다.

이로 인해 위치 정확도가 떨어질 수 있습니다.

또한 모터 움직임과 출력 움직임 간의 관계를 예측하기 어려워지기 때문에 토크 제어가 복잡해질 수 있습니다.

따라서 백래시가 적은 정밀 감속기는 정확한 동작이 요구되는 로봇 응용 분야에서 널리 사용됩니다.

로봇 팔, 휴머노이드 로봇, CNC 회전축 및 정밀 자동화와 같은 응용 분야에서는 낮은 전송 오차가 중요한 선택 기준이 될 수 있습니다.

폐루프 제어: 최신 로봇 관절 모듈의 핵심

현대 로봇 관절 제어의 가장 중요한 개념은 폐루프 제어입니다.

폐쇄 루프 시스템은 단순히 명령을 보내고 관절이 정확하게 움직였다고 가정하는 방식이 아닙니다.

대신, 관절의 실제 상태를 지속적으로 측정합니다.

간소화된 아키텍처는 다음과 같습니다.

명령 → 제어기 → 구동기 → 모터 → 감속기 → 관절 출력 → 엔코더/토크 센서 → 피드백 → 제어기

이러한 피드백 루프를 통해 시스템은 예상되는 동작과 실제 동작 간의 차이를 감지할 수 있습니다.

피드백이 없으면 시스템은 개방 루프 메커니즘처럼 작동합니다.

피드백을 통해 컨트롤러는 명령을 지속적으로 수정할 수 있습니다.

로봇 관절 모듈에는 어떤 통신 인터페이스가 사용되나요?

로봇 관절 모듈은 종종 상위 로봇 컨트롤러와 통신해야 합니다.

일반적인 산업 통신 기술에는 다음이 포함됩니다.

• 할 수 있다

• 캐노프

• 이더캣

• RS-485

• 산업용 이더넷 프로토콜

통신 인터페이스를 통해 로봇 컨트롤러는 관절에 명령을 보내고 피드백을 받을 수 있습니다.

아키텍처에 따라 통합 모듈은 다음과 같은 정보를 교환할 수 있습니다.

• 목표 위치

• 목표 속도

• 목표 토크

• 실제 위치

• 실제 속도

• 실제 토크

• 모터 온도

• 오류 상태

• 인코더 상태

EtherCAT은 동기화된 다축 제어와 빠른 통신이 필요한 로봇 시스템에 자주 사용됩니다.

CAN과 CANopen은 시스템 아키텍처, 비용 및 통신 요구 사항 간의 균형을 맞춰야 하는 분산형 로봇 관절에 대한 실용적인 솔루션이 될 수 있습니다.

로봇 관절 모듈에서 통합이 중요한 이유는 무엇일까요?

모터, 감속기, 엔코더 및 전자 장치를 하나의 연결 모듈로 통합하면 여러 가지 잠재적인 이점을 얻을 수 있습니다.

H3: 컴팩트한 기계 설계

고도로 통합된 액추에이터는 개별 부품에 필요한 공간을 줄일 수 있습니다.

이는 특히 다음과 같은 경우에 유용합니다.

• 휴머노이드 로봇 관절

• 로봇 손목

• 능숙한 손

• 협동 로봇

• 소형 로봇 팔

배선 감소

구동 및 피드백 구성 요소가 관절에 통합되면 외부 연결이 덜 필요할 수 있습니다.

이를 통해 로봇 조립 및 케이블 관리가 간소화될 수 있습니다.

더욱 쉬운 시스템 통합

사전 통합된 로봇 관절 모듈은 다음과 같은 사항에 필요한 엔지니어링 작업을 줄일 수 있습니다.

• 모터

• 변속 장치

• 인코더

• 운전사

• 제어 장치

해당 모듈은 표준화된 동작 장치로 간주될 수 있습니다.

더욱 컴팩트한 제어 아키텍처

센싱 및 구동 전자 장치를 기계식 변속기에 더 가깝게 통합하면 액추에이터와 피드백 구성 요소 사이의 물리적 거리를 줄이는 데 도움이 될 수 있습니다.

이는 소형 로봇 시스템에 유용합니다.

로봇 관절 모듈을 선택할 때 엔지니어는 무엇을 고려해야 할까요?

로봇 관절 모듈 선택 시 정격 토크만을 기준으로 해서는 안 됩니다.

엔지니어는 전체 운영 요구 사항을 평가해야 합니다.

1. 정격 토크

정상 작동 중 필요한 연속 토크를 결정하십시오.

2. 최대 토크

가속, 충격 또는 단시간 동적 움직임 중에 필요한 최대 토크를 고려하십시오.

3. 출력 속도

관절은 필요한 토크를 유지하면서 요구되는 회전 속도를 달성해야 합니다.

4. 감소율

감속비는 출력 속도, 출력 토크, 모터 작동점, 역구동성 및 동적 응답에 영향을 미칩니다.

5. 위치 정확도

엔코더 해상도, 전송 정확도, 백래시 및 전반적인 서보 성능을 고려하십시오.

6. 토크 피드백

전류 기반 토크 추정 방식이 충분한지, 아니면 직접적인 토크 감지가 필요한지 판단하십시오.

7. 무게

이동 로봇과 휴머노이드 로봇의 경우, 관절 무게는 시스템 역학과 에너지 소비에 직접적인 영향을 미칩니다.

8. 통신 인터페이스

해당 모듈이 CAN/CANopen 또는 EtherCAT과 같은 필수 제어 아키텍처를 지원하는지 확인하십시오.

9. 열 성능

액추에이터는 연속 작동 중에 열을 방출해야 합니다.

10. 기계적 치수

해당 모듈은 구조적 강도를 손상시키지 않으면서 사용 가능한 접합 공간 내에 맞아야 합니다.

다양한 응용 분야를 위한 로봇 관절 모듈 제어

로봇마다 우선시하는 제어 특성이 다릅니다.

휴머노이드 로봇

휴머노이드 로봇은 일반적으로 다음과 같은 요구 사항을 충족해야 합니다.

• 높은 토크 밀도

• 저중량

• 컴팩트한 크기

• 높은 위치 정확도

• 동적 토크 제어

• 신뢰할 수 있는 피드백

고관절, 무릎 관절, 발목 관절, 어깨 관절, 팔꿈치 관절, 손목 관절에 필요한 사항은 각기 크게 다를 수 있습니다.

협동 로봇

협동 로봇은 다음과 같은 사항을 우선시하는 경우가 많습니다.

• 낮은 백래시

• 부드러운 움직임

• 토크 감지

• 규정 준수

• 충돌 감지

• 저소음

산업용 로봇 팔

산업용 로봇은 일반적으로 다음과 같은 점을 매우 중요하게 여깁니다.

• 높은 반복성

• 높은 강성

• 긴 작동 수명

• 안정적인 토크 출력

• 정밀한 위치 제어

정교한 로봇 손

로봇 손은 다른 종류의 균형 감각을 요구합니다.

• 소형 사이즈

• 낮은 관성

• 정밀한 위치 제어

• 정밀 토크 제어

• 빠른 응답

이것이 바로 모든 로봇 응용 분야에 적합한 단 하나의 이상적인 로봇 관절 모듈이 존재하지 않는 이유입니다.

HONPINE 로봇 관절 모듈은 통합 모션 제어를 어떻게 지원합니까?

HONPINE은 정밀 변속 및 서보 모션 제어 기술을 기반으로 하는 통합 로봇 관절 모듈을 개발합니다.

모델 및 적용 분야에 따라 통합 로봇 관절 모듈은 다음과 같은 구성 요소를 결합할 수 있습니다.

• 정밀 감속기

• 서보 모터

• 고해상도 인코더

• 구동 전자 장치

• 토크 감지

• 산업용 통신 인터페이스

휴머노이드 로봇, 협동 로봇, 로봇 팔 및 기타 소형 로봇 시스템의 경우, 이러한 통합 아키텍처는 기계적 통합 복잡성을 줄이는 동시에 폐루프 동작 제어에 필요한 피드백을 제공할 수 있습니다.

예를 들어, HONPINE의 TCHL 하모닉 조인트 모듈은 토크 센서를 조인트 구조에 통합하고 폐루프 토크 및 위치 제어 애플리케이션을 지원합니다.

다른 통합 액추에이터 아키텍처는 하모닉 또는 유성 기어 변속, 엔코더 피드백, 모터 구동 및 통신 요구 사항의 다양한 조합에 따라 구성할 수 있습니다.

로봇 관절 모듈 제어 관련 자주 묻는 질문

로봇 관절 모듈이란 무엇인가요?

로봇 관절 모듈은 일반적으로 모터, 정밀 감속기, 엔코더 및 하나의 로봇 관절을 구동하는 데 필요한 기타 구성 요소를 결합한 통합 로봇 동작 장치입니다.

로봇 관절 모듈은 어떻게 위치를 제어합니까?

컨트롤러는 목표 위치를 관절 모듈로 전송합니다. 모터 드라이버는 모터를 구동하고, 엔코더는 실제 위치를 측정합니다. 컨트롤러는 목표 위치와 실제 위치를 지속적으로 비교하고, 위치 오차를 줄이기 위해 모터 명령을 조정합니다.

로봇 관절 모듈은 어떻게 토크를 제어합니까?

토크는 모터 전류 기반 토크 추정 또는 내장 토크 센서의 직접 토크 피드백을 통해 제어할 수 있습니다. 제어 시스템은 필요한 토크에 따라 모터 명령을 조정합니다.

로봇 관절에 엔코더가 두 개 사용되는 이유는 무엇입니까?

듀얼 엔코더 아키텍처는 모터 측 및 출력 측 피드백을 제공할 수 있습니다. 이를 통해 제어 시스템은 모터의 움직임과 실제 관절 출력 위치를 모두 모니터링할 수 있습니다.

로봇의 모든 관절에 토크 센서가 필요한가요?

아니요. 일부 응용 분야에서는 모터 전류를 사용하여 토크를 추정할 수 있습니다. 직접 토크 감지는 정확한 힘 제어, 유연성, 접촉 감지 또는 물리적 인간-로봇 상호 작용이 필요한 경우에 더욱 유용해집니다.

위치 제어와 토크 제어의 차이점은 무엇인가요?

위치 제어는 로봇 관절이 움직여야 할 위치를 결정합니다. 토크 제어는 관절이 가해야 할 회전력의 크기를 결정합니다. 고급 로봇은 작업에 따라 두 가지 제어 방식을 모두 결합할 수 있습니다.

로봇 액추에이터에서 엔코더가 중요한 이유는 무엇입니까?

엔코더는 회전 위치에 대한 피드백을 제공하며, 시스템에 따라 속도와 방향에 대한 피드백도 제공합니다. 이러한 피드백을 통해 컨트롤러는 폐루프 모션 제어를 수행할 수 있습니다.

로봇 관절 모듈에 하모닉 감속기가 적합한가요?

하모닉 감속기는 높은 감속비, 소형 크기, 낮은 백래시 및 높은 위치 정밀도를 제공할 수 있기 때문에 로봇 관절에 널리 사용됩니다. 그러나 적절한 변속기는 적용 분야의 토크, 속도, 효율, 강성, 역구동성 및 비용 요구 사항에 따라 달라집니다.

결론

최신 로봇 관절 모듈은 모터, 정밀 감속기, 엔코더, 드라이버, 컨트롤러, 그리고 필요한 경우 토크 센서의 조화로운 작동을 통해 위치와 토크를 제어합니다.

위치 제어는 정확한 피드백에 크게 의존합니다. 엔코더는 제어 시스템에 모터 또는 관절 출력의 실제 위치를 알려주어 컨트롤러가 동작을 지속적으로 보정할 수 있도록 합니다.

토크 제어는 로봇에 또 다른 차원의 지능을 더합니다. 모터 전류를 통해 토크를 추정하거나 토크 센서로 직접 측정함으로써 로봇은 관절에서 발생하는 힘을 조절하고 외부 하중에 더욱 효과적으로 반응할 수 있습니다.

따라서 정밀한 전달, 고해상도 피드백, 서보 구동 기술 및 폐루프 제어의 조합은 현대 로봇 관절 설계의 핵심입니다.

휴머노이드 로봇, 협동 로봇, 그리고 정교한 로봇 시스템이 더욱 역동적이고 소형화됨에 따라, 토크, 정밀도, 무게, 센싱 및 제어 사이의 필요한 균형을 달성하기 위해서는 통합형 로봇 관절 모듈이 점점 더 중요해지고 있습니다.

로봇 제조업체와 시스템 통합업체에게 적합한 관절 모듈을 선택한다는 것은 모터 출력이나 기어박스 비율만을 고려하는 것을 의미하지 않습니다. 피드백, 토크 감지, 통신, 열 성능, 기계적 크기 및 제어 요구 사항을 포함한 전체 모션 제어 아키텍처가 실제 응용 분야에서 로봇 관절의 성능을 좌우합니다.
