통합 로봇 관절 모듈은 로봇 배선 및 제어 아키텍처를 어떻게 재편하고 있는가?

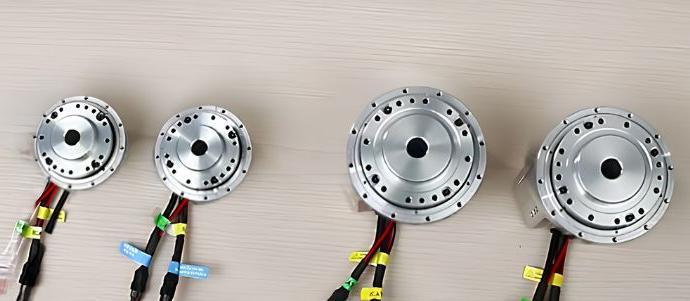

통합 로봇 관절 모듈은 모터, 감속기, 드라이브, 엔코더, 센서 및 기타 핵심 부품을 하나의 컴팩트한 유닛에 고도로 통합하여 로봇의 배선 및 제어 아키텍처를 근본적으로 재편하고 있습니다.

통합 로봇 관절 모듈은 로봇 배선을 어떻게 간소화합니까？

케이블 수의 획기적인 감소

기존 로봇은 일반적으로 분산형 아키텍처를 사용하므로, 각 관절의 모터 전원 케이블, 엔코더 신호 케이블 및 드라이브 제어 케이블을 별도로 배선해야 합니다. 이로 인해 많은 수의 케이블과 복잡한 인터페이스가 발생하며 배선 복잡성이 증가합니다.

통합 로봇 관절 모듈은 드라이브, 제어 및 통신 전자 장치를 관절 내부에 직접 내장합니다. 표준화된 전원 및 통신 인터페이스만 외부로 노출되어 보다 깔끔하고 케이블 수가 감소된 아키텍처를 구현하며 로봇 내부 배선을 크게 간소화합니다.

HONPINE TCHL 하모닉 드라이브 로봇 관절 모듈의 직렬 연결 예시

여러 개의 HONPINE TCHL 하모닉 드라이브 로봇 관절 모듈을 연결할 때는 소프트 스타트 기능이 있고 전원 인가 시 전압이 부드럽게 상승하는 DC 전원 공급 장치를 사용하는 것이 권장됩니다.

첫 번째 관절 모듈의 출력 포트는 직렬 연결 케이블을 사용하여 두 번째 모듈의 입력 포트에 연결할 수 있습니다. 모든 모듈을 연결한 후에는 멀티미터를 사용하여 48 V 전원 공급 장치의 양극과 음극 단자 사이에 비정상적인 단락이 있는지 확인할 수 있습니다.

통합 관절 모듈을 통한 폐루프 모션 제어

로봇 관절 모듈은 고도로 통합된 모션 유닛입니다. 여러 관절 모듈이 함께 작동할 때 모션 제어 프로세스는 다음과 같이 이해할 수 있습니다:

컨트롤러가 목표 명령을 전송 → 드라이브가 필요한 전류를 계산 → 모터가 전자기 토크 생성 → 감속기가 토크 증폭 → 스크루 또는 기계 구조가 하중 지지 → 엔코더가 위치 피드백 제공 → 토크 센서가 힘 피드백 제공 → 컨트롤러가 모션을 지속적으로 보정하고 다음 명령 전송.

이 폐루프 아키텍처를 통해 로봇 관절 모듈은 구동, 전달, 감지 및 제어 기능을 컴팩트한 모션 유닛에 통합할 수 있습니다.

로봇 관절 모듈은 휴머노이드 로봇의 발전을 어떻게 이끌고 있습니까？

로봇 관절 모듈은 구동, 전달, 감지 및 제어를 통합한 핵심 액추에이터입니다. 휴머노이드 로봇에서는 로봇의 관절, 근육 및 감각 신경계와 동등한 역할을 하는 것으로 볼 수 있습니다.

AI와 로봇을 연결하는 물리적 인터페이스인 로봇 관절 모듈

휴머노이드 로봇을 완전한 인체에 비유하면 AI 모델은 뇌, 비전 카메라는 눈, 배터리는 혈액이며 로봇 관절 모듈은 전신의 근육, 골격 및 감각 시스템 역할을 합니다.

로봇 관절 모듈은 로봇의 AI 기반 가상 지능과 물리적 세계를 연결하는 핵심 교량을 형성하며, 물리적 움직임을 위한 최종 실행 인터페이스 역할을 합니다.

관절 모듈 성능이 로봇의 동작 능력을 결정합니다

보행, 파지, 하중 운반, 균형 유지 및 사람이나 주변 환경과의 상호작용은 모두 궁극적으로 로봇 관절 모듈의 성능에 좌우됩니다.

속도, 하중 용량, 정밀도 및 응답성

얼마나 빠르게 움직일 수 있는지, 얼마나 많은 하중을 운반할 수 있는지, 얼마나 정확하게 위치를 잡을 수 있는지, 얼마나 신속하게 응답할 수 있는지, 그리고 장기간 얼마나 안정적으로 작동할 수 있는지를 포함한 휴머노이드 로봇의 물리적 능력은 관절 모듈의 성능 한계와 밀접하게 관련되어 있습니다.

통합 로봇 관절 모듈에 대해 자세히 알아보기

통합 로봇 관절 모듈, 하모닉 드라이브 로봇 관절 모듈 및 통합 모션 솔루션에 대한 자세한 정보는 HONPINE에 문의하여 추가 제품 정보 및 기술 문서를 요청하십시오.
