로봇 관절 모듈의 내장형 vs. 외장형 토크 센서: 엔지니어링 트레이드오프와 미래 동향

최근 몇 년간, 휴머노이드 로봇과 협동 로봇의 급속한 성장과 함께, 고정밀 힘 제어는 유연하고 안전한 상호작용을 구현하기 위한 핵심 역량이 되었습니다. 이 역량의 중심에는 로봇 관절 모듈 내부의 중요한 구성요소인 토크 센서가 있으며, 이는 힘을 감지하는 역할을 합니다.

그러나 토크 센서의 설치 방식은 관절의 성능, 신뢰성 및 비용을 직접적으로 결정합니다. 오늘날 시장은 주로 두 가지 기술적 접근 방식이 주도하고 있습니다: 내장형(통합형) 및 외장형(추가형) 토크 센서입니다.

이 구분은 단순히 “내장” 대 “부착”의 차이를 넘어섭니다. 근본적인 차이는 토크 감지 구조가 기계식 전달 체인의 본질적 일부인지, 그리고 관절 자체 내부에 통합되어 있는지에 있습니다.

1. 내장형 토크 센서: 통합형 관절의 “고유 코어”

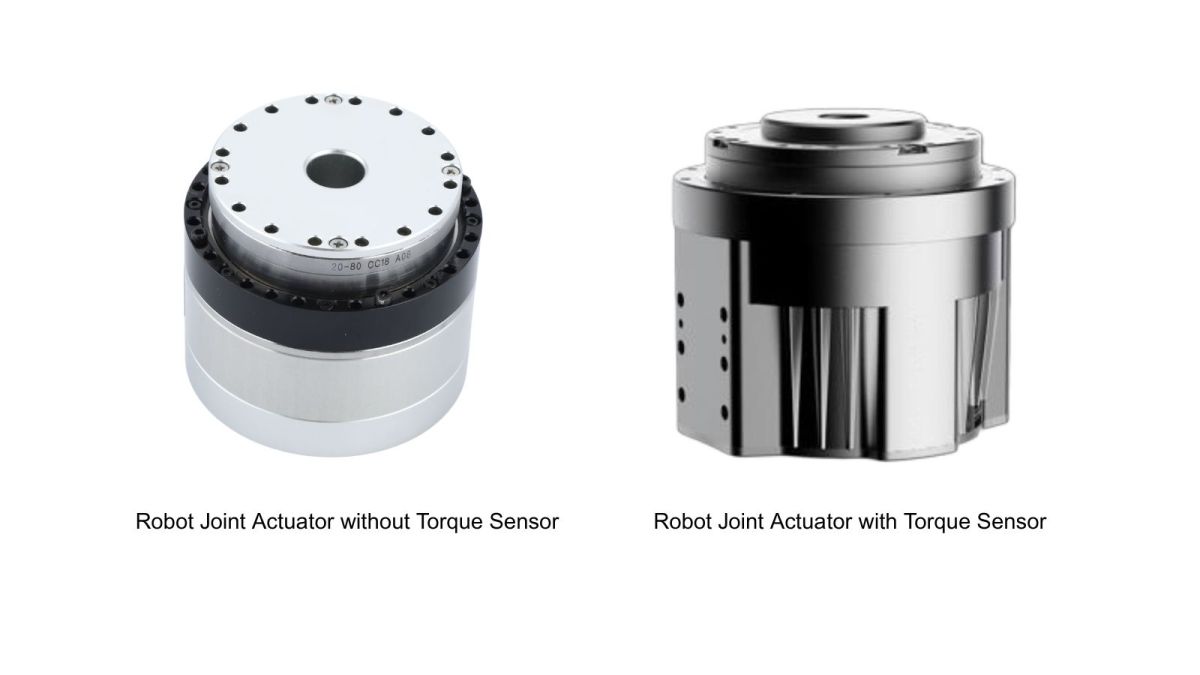

내장형 토크 센서는 관절 구조에 깊이 통합되어 모터, 감속기 및 엔코더와 함께 네 번째 핵심 구성요소가 됩니다. 이를 통해 구동, 전달, 감지 및 제어를 결합한 완전 통합형 시스템이 구현됩니다.

일반적인 구현 방식

스트레인 게이지 기반 감지

스트레인 게이지는 출력 플랜지, 중공축 또는 전용 탄성 요소와 같은 부품에 적용됩니다. 미세한 비틀림 변형을 측정하여 토크를 계산합니다. 이는 가장 전통적이면서도 가장 널리 사용되는 방식입니다.

자기식 / 자기탄성 감지

자기 링을 통한 각도 차이 또는 재료의 자기 특성 변화 측정을 통해 토크를 감지합니다. 이 비접촉식 접근 방식은 뛰어난 밀봉성과 오일 및 오염물질에 대한 저항성을 제공하여 빠르게 성장하는 추세가 되고 있습니다.

구조 재사용 설계

하모닉 드라이브의 플렉스스플라인이나 출력 플랜지와 같은 기존 탄성 구성요소를 감지 요소로 재사용합니다. 이 접근 방식은 축 방향 힘 및 굽힘 모멘트로 인한 간섭을 방지하기 위해 고급 기계적 디커플링이 필요합니다.

장점

콤팩트함 & 경량 설계

추가적인 축 방향 길이가 발생하지 않아 초소형 관절 모듈 구현이 가능하며, 하중 대비 중량 비율을 향상시킵니다.

높은 신뢰성 & 보호 성능

내부 배선으로 완전 밀봉(높은 IP 등급)이 가능하여 먼지, 물 및 기계적 마모로부터 보호합니다.

우수한 동적 성능

높은 구조 강성과 낮은 관성은 높은 대역폭의 반응성 있는 힘 제어를 지원합니다.

높은 제품 일관성

공장에서 사전 보정되어 플러그 앤 플레이 통합이 가능하며 시스템 복잡성을 줄여줍니다.

과제

높은 설계 복잡성

제한된 공간 내에서 강도, 강성, 과부하 보호, 온도 드리프트 보상 및 다축 디커플링 문제를 해결해야 합니다.

제한된 유지보수성

센서 고장 시 전체 관절 모듈을 수리를 위해 반송해야 하는 경우가 많아 다운타임이 길어집니다.

숨겨진 과부하 위험

외부 충격은 육안으로 감지되지 않는 비가역적 미세 손상이나 영점 드리프트를 유발할 수 있습니다.

대표 적용 분야

휴머노이드 로봇

협동 로봇 (코봇)

4족 보행 로봇

외골격

정밀 다관절 로봇 핸드

이러한 적용 분야는 양산에서의 콤팩트함, 경량 설계 및 높은 신뢰성을 우선시합니다.

2. 외장형 토크 센서: 유연하고 독립적인 측정 모듈

외장형 토크 센서는 플랜지 또는 커플링을 통해 관절 출력부와 부하 사이에 설치되는 독립형 표준화 구성요소입니다.

일반적인 구현 방식

플랜지형 토크 센서

관절 출력 플랜지와 부하 사이에 설치되어 측정 링 역할을 합니다. 이는 가장 일반적인 접근 방식입니다.

축형 / 중공축 센서

전달 축에 직접 장착되며, 특정 공간 구성에 적합합니다.

모터 전류 추정 (가상 감지)

물리적 센서는 아니지만, 저비용 적용 분야에서는 모터 전류로부터 토크를 추정합니다. 그러나 마찰, 온도 드리프트 및 기어박스 효율의 영향을 받아 정확도가 저하되므로 고정밀 힘 제어에는 적합하지 않습니다. 이 방식은 비용에 민감한 로봇 적용 분야에서 널리 사용됩니다.

장점

높은 유연성 & 유지보수성

센서를 신속하게 교체할 수 있어 다운타임을 최소화합니다. R&D 및 반복 개발에 이상적입니다.

보정의 “골드 스탠더드”

고정밀 인증 센서를 사용하여 내장형 솔루션을 검증하고 보정할 수 있습니다.

폭넓은 선택지 & 성숙한 기술

다양한 범위, 정확도 및 인터페이스(예: CAN, EtherCAT)를 갖춘 여러 제품이 제공됩니다.

과제

크기 증가 & 미관 저하

축 방향 길이와 부피가 추가되어 관절의 콤팩트성이 떨어집니다.

시스템 강성 저하

추가 인터페이스와 탄성 요소는 제어 대역폭을 제한하고 정렬 오차를 유발할 수 있습니다.

보호 & 배선 문제

노출된 배선은 먼지, 액체 및 기계적 응력에 대한 추가 보호가 필요합니다.

대표 적용 분야

R&D 및 테스트 플랫폼

고하중 또는 충격이 잦은 환경 (희생형 센서 사용)

레트로핏 또는 업그레이드 프로젝트

3. 주요 비교: 내장형 vs. 외장형 토크 센서

4. 선택 가이드: 적합한 솔루션을 선택하는 방법

주요 판단 기준

목표가 제품화 및 양산이고, 콤팩트함, 경량 설계, 신뢰성 및 깔끔한 통합을 우선시한다면 →

내장형 토크 센서를 선택하십시오.

R&D, 프로토타이핑, 테스트 단계에 있거나 높은 유연성과 쉬운 유지보수가 필요하다면 →

외장형 토크 센서를 선택하십시오.

핵심 검증 기준 (두 접근 방식 공통)

교차축 디커플링 성능

굽힘 모멘트 및 축 방향 하중에 대한 저항 사양을 확인하십시오 (예: <2% FS).

과부하 보호 & 영점 복원

2× 또는 5× 과부하 조건 이후에도 센서가 정확도를 유지하는지 확인하십시오.

장착 강성 (외장형 센서에 중요)

적절한 평탄도, 강성 및 정렬이 필수적이며—설치가 불량하면 최고의 센서라도 성능이 저하될 수 있습니다.

내장형 토크 센서는 고도로 통합된 로봇 관절의 미래를 대표하며, 확장 가능하고 고성능이며 비용 효율적인 양산을 가능하게 합니다. 한편, 외장형 센서는 유연성, 검증 및 적응성 측면에서 지속적인 가치를 유지합니다.

절대적으로 “더 나은” 솔루션은 없으며—귀하의 적용 분야에 가장 적합한 솔루션만 있을 뿐입니다. 이러한 엔지니어링 상충 관계를 이해하면 로봇에 가장 적합한 “촉각”을 부여하여 정밀도, 신뢰성 및 비용 간의 최적 균형을 달성할 수 있습니다.
