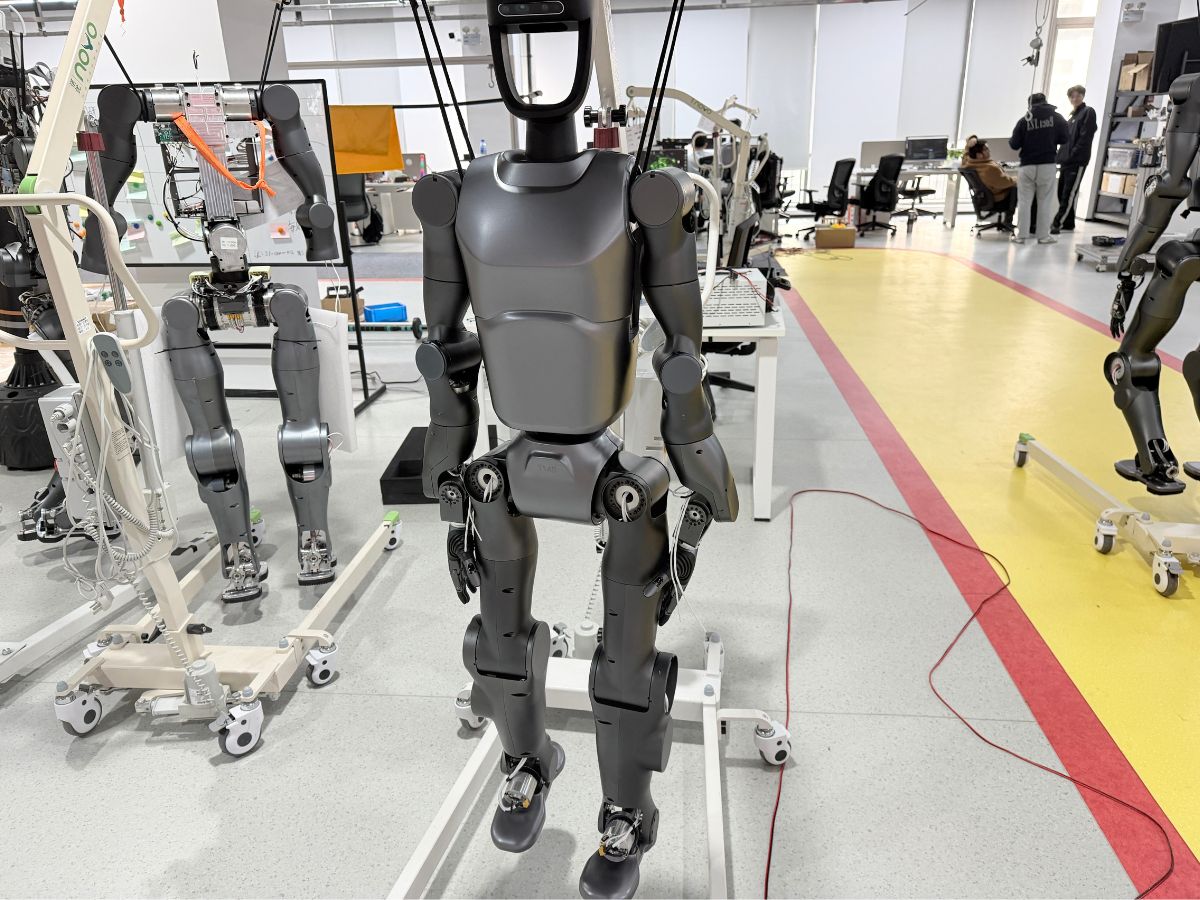

휴머노이드 관절 모터: 모터 출력보다 관절 설계가 더 중요한 이유

휴머노이드 로봇은 더 강력한 모터를 사용한다고 해서 성능이 자동으로 향상되는 것은 아닙니다. 진정한 엔지니어링 과제는 제한된 전력, 기계적 공간, 로봇 전체 중량을 어떻게 제어 가능하고 정밀하며 신뢰성 높은 관절 운동으로 변환할 것인가에 있습니다.

따라서휴머노이드 관절 모터는 단순한 전기 모터를 훨씬 뛰어넘는 개념입니다. 모터, 감속기, 엔코더, 드라이버, 베어링 시스템, 브레이크 및 기계 하우징이 특정 로봇 관절의 요구 사항을 충족하기 위해 함께 작동하는 통합 모션 시스템입니다.

휴머노이드 로봇이 시제품 단계에서 상용 생산 단계로 발전함에 따라 액추에이터 설계는 단순히 모터 출력을 극대화하는 것이 아니라 토크, 속도, 중량, 크기, 정밀도, 효율, 열 성능 및 제어 응답 간의 전체적인 균형에 점점 더 중점을 두고 있습니다.

휴머노이드 관절 모터는 시스템 수준의 트레이드오프입니다

비교휴머노이드 로봇 액추에이터 시 가장 흔한 실수 중 하나는 단일 사양, 특히 최대 토크에만 집중하는 것입니다. 300 Nm의 토크를 낼 수 있는 액추에이터가 200 Nm를 내는 액추에이터보다 반드시 더 나은 선택인 것은 아닙니다. 후자가 훨씬 더 무겁거나 크거나 효율이 낮을 수 있기 때문입니다.

휴머노이드 로봇에서는 로봇이 자체 액추에이터를 운반하고 움직여야 하므로 중량이 특히 중요합니다. 더 무거운 어깨 액추에이터는 팔의 관성을 증가시키고, 더 무거운 다리 액추에이터는 고관절과 무릎 관절이 제어해야 하는 부하를 증가시킵니다.

동일한 원칙은 동력 전달 설계에도 적용됩니다. 높은 감속비는 비교적 소형인 모터에서 높은 출력 토크를 제공할 수 있지만, 백드라이버빌리티, 효율, 환산 관성 및 동적 응답에도 영향을 줍니다.

따라서 올바른 질문은 액추에이터가 얼마나 많은 토크를 낼 수 있는가가 아닙니다. 엔지니어는 휴머노이드 관절 모터가 대상 관절에 허용된 중량, 부피, 열 용량 및 제어 대역폭 내에서 필요한 토크와 속도를 제공할 수 있는지를 판단해야 합니다.

최대 토크보다 토크 밀도가 중요한 이유

기존 산업 장비는 추가 토크가 필요할 때 더 큰 모터나 기어박스를 장착할 수 있는 경우가 많습니다. 그러나 휴머노이드 로봇에서는 모든 액추에이터가 로봇의 움직이는 질량에 포함되므로 제약 조건이 훨씬 엄격합니다.

이 때문에 토크 밀도가 특히 중요합니다. 엔지니어는 절대적인 출력 토크만 보는 것이 아니라 액추에이터가 중량과 부피에 비해 얼마나 많은 유효 토크를 제공할 수 있는지를 고려해야 합니다.

높은 토크 밀도는 설치 공간이 제한된 어깨, 팔꿈치, 손목 및 기타 소형 휴머노이드 관절에서 특히 유용합니다. 충분한 토크를 제공하는 소형 액추에이터는 필요한 동작 능력을 유지하면서 로봇의 질량을 줄이는 데 도움이 될 수 있습니다.

이러한 이유로 프레임리스 토크 모터, 정밀 하모닉 감속기 및 통합 피드백 시스템을 결합한 구조가 휴머노이드 로봇 분야에서 점점 더 많은 관심을 받고 있습니다. 목표는 단순히 모터를 더 강하게 만드는 것이 아니라 더 작은 기계 패키지에서 더 많은 사용 가능한 관절 토크를 얻는 것입니다.

감속기는 토크를 증가시키는 것 이상의 역할을 합니다

감속기는 흔히 모터 속도를 낮추고 출력 토크를 높이는 부품으로 간단히 설명됩니다. 기술적으로는 맞지만, 이러한 설명만으로는 휴머노이드 관절에서 감속기가 갖는 중요성을 충분히 나타낼 수 없습니다.

전달비와 감속기 구조는 출력 속도, 토크, 백래시, 기계적 강성, 효율, 백드라이버빌리티, 환산 관성 및 동적 응답을 비롯한 여러 관절 특성에 영향을 줍니다.

예를 들어 높은 감속비를 사용하면 비교적 작은 모터로 높은 출력 토크를 생성할 수 있습니다. 그러나 사용 가능한 감속비 중 가장 높은 비율이 모든 관절에 가장 적합한 선택인 것은 아닙니다.

정밀한 손목 관절은 낮은 백래시, 소형 치수 및 정확한 위치 결정을 우선시할 수 있는 반면, 동적인 다리 관절은 출력 속도, 효율, 연속 토크, 열 성능 및 동적 응답을 더욱 중요하게 여길 수 있습니다.

따라서 감속기는 단순히 가장 높은 감속비를 선택하는 것이 아니라 특정 휴머노이드 관절의 동작 프로파일과 작동 조건에 따라 선정해야 합니다.

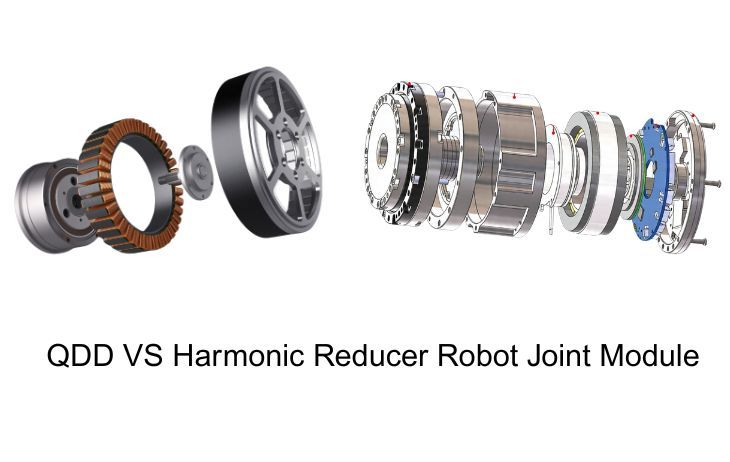

하모닉 감속기와 QDD는 서로 다른 액추에이터 문제를 해결합니다

하모닉 드라이브 기반 액추에이터와 QDD, 즉 준직접 구동 액추에이터의 비교는 어떤 기술이 더 우수한가라는 질문으로 단순화되는 경우가 많습니다. 실제로 두 방식은 모터와 동력 전달 간의 트레이드오프에 대해 서로 다른 접근을 나타냅니다.

하모닉 감속기 기반 액추에이터

하모닉 감속기는 비교적 높은 감속비를 사용하여 모터의 속도 및 토크 특성을 로봇 관절의 출력 요구 사항으로 변환합니다. 이러한 구조는 높은 토크 밀도, 낮은 백래시, 높은 위치 결정 정밀도 및 콤팩트한 패키징을 제공할 수 있습니다.

이러한 특성으로 인해 하모닉 동력 전달 방식은 공간, 정확도 및 출력 토크가 중요한 정밀 로봇 관절에 특히 매력적입니다.

QDD 액추에이터

QDD 구조는 일반적으로 높은 토크 밀도의 모터와 함께 비교적 낮은 감속비를 사용합니다. 이러한 설계는 모터의 동적 특성, 백드라이버빌리티 및 제어 응답성을 유지하는 데 더 큰 중점을 둡니다.

따라서 하모닉 감속기와 QDD 액추에이터 중 어느 것이 보편적으로 더 우수한가를 묻는 것은 의미 있는 엔지니어링 질문이 아닙니다. 더욱 유용한 질문은 특정 휴머노이드 관절에 필요한 토크, 속도, 백드라이버빌리티, 효율 및 제어 응답의 균형을 어떤 동력 전달 구조가 제공하는가입니다.

휴머노이드 관절마다 서로 다른 액추에이터 설계가 필요한 이유

휴머노이드 로봇에는 수십 개의 구동 자유도가 포함될 수 있지만, 그렇다고 모든 관절이 정확히 동일한 액추에이터를 사용해야 하는 것은 아닙니다.

각 관절은 매우 다른 기계적 조건에서 작동합니다.

고관절에는 높은 연속 토크, 높은 피크 토크 및 강력한 열 용량이 필요할 수 있습니다. 손목 관절은 소형 치수, 낮은 백래시, 위치 결정 정확도 및 중공 케이블 배선을 더욱 중요하게 여길 수 있습니다. 손가락 관절은 액추에이터의 크기가 로봇 손의 전체 치수와 손재주에 직접 영향을 미치므로 매우 작은 직경과 낮은 중량을 우선시할 수 있습니다.

따라서 로봇 전체에 하나의 대형 액추에이터 구조를 적용하면 불필요한 중량과 비용이 증가할 수 있습니다.

보다 효율적인 접근 방식은 토크, 속도, 크기, 듀티 사이클 및 제어 요구 사항에 따라 관절별 액추에이터 플랫폼을 개발하거나 선택하는 것입니다. 이를 통해 로봇 제조업체는 모든 관절에 동일한 사양을 강제로 적용하는 대신 로봇 전체를 최적화할 수 있습니다.

열 성능은 피크 토크보다 중요할 수 있습니다

피크 토크는 액추에이터 제품 간에 비교하기 가장 쉬운 사양 중 하나이지만, 휴머노이드 로봇은 피크 토크 상태에서 계속 작동하지 않습니다.

걷기, 서 있기, 쪼그려 앉기, 물체 운반, 등반 및 공구 조작은 관절이 일정 시간 동안 반복적으로 작동해야 합니다. 따라서 연속 토크와 열 성능이 특히 중요합니다.

액추에이터가 짧은 시간 동안 매우 높은 피크 토크를 낼 수 있더라도, 연속 작동 중 모터, 드라이버 또는 감속기가 열 한계에 도달한다면 해당 피크 사양의 실제 활용 가치는 제한적입니다.

모터, 감속기, 드라이버 및 피드백 부품이 소형 관절 모듈에 통합되면 이러한 과제는 더욱 커집니다. 사용 가능한 공간이 줄어들면 열 방출이 더 어려워질 수 있습니다.

따라서 휴머노이드 관절 모터를 평가하는 엔지니어는 피크 토크뿐만 아니라 연속 토크, 듀티 사이클, 열 저항, 냉각 방식 및 작동 온도도 고려해야 합니다.

제어 대역폭은 휴머노이드 로봇의 움직임에 영향을 미칩니다

또 다른 중요한 특성은 제어 대역폭입니다. 토크 및 속도 정격이 유사한 두 액추에이터라도 동력 전달, 피드백 및 제어 구조가 부하와 동작 변화에 서로 다르게 응답하기 때문에 매우 다른 동작 특성을 보일 수 있습니다.

휴머노이드 로봇은 신체 가속도, 외부 교란, 접촉력 및 균형 상태의 변화에 지속적으로 대응합니다. 따라서 관절에는 정확한 위치 제어 이상의 기능이 필요합니다. 토크, 속도 및 위치의 변화에도 신속하게 응답해야 합니다.

이로 인해 감속비, 엔코더 피드백, 백드라이버빌리티, 드라이버 응답 및 제어 대역폭 간의 관계가 점점 더 중요해지고 있습니다.

동적인 휴머노이드 애플리케이션에서는 관절이 얼마나 많은 토크를 생성할 수 있는지뿐만 아니라 관절이 얼마나 빠르고 정확하게 동작과 토크 상태를 변경할 수 있는지도 기준으로 액추에이터 성능을 평가해야 합니다.

통합은 단순한 공간 절약 이상의 의미를 가집니다

통합 액추에이터 설계는 설치 공간을 줄인다는 이유만으로 홍보되는 경우가 많습니다. 소형화도 중요하지만 시스템 통합은 추가적인 이점을 제공합니다.

모터, 감속기, 엔코더, 드라이버, 브레이크, 베어링 및 하우징을 하나의 관절 시스템으로 설계하면 이러한 부품 간 인터페이스를 처음부터 최적화할 수 있습니다.

엔코더는 관절의 실제 피드백 요구 사항에 맞게 배치할 수 있습니다. 드라이버는 모터의 전기적 특성에 맞출 수 있습니다. 하우징은 베어링 지지, 구조 강성, 열 방출, 모터 장착 및 케이블 배선을 동시에 고려하여 설계할 수 있습니다.

이는 단순히 부품을 조립하는 것과 통합 관절 시스템을 설계하는 것 사이에 중요한 차이를 만듭니다.

휴머노이드 로봇에서는 후자의 접근 방식이 기계적 복잡성을 줄이는 동시에 패키징, 신뢰성 및 전체 시스템 성능을 향상시키는 데 도움이 될 수 있습니다.

휴머노이드 로봇에서 중공축 설계가 중요한 이유

휴머노이드 로봇에는 많은 전원 케이블, 엔코더 케이블, 통신 라인 및 센서 연결부가 포함됩니다. 이러한 케이블은 반복적인 회전 사이클 동안 로봇 관절과 함께 움직여야 합니다.

외부 케이블 배선은 특히 지속적으로 움직이는 관절 주변에서 굽힘, 장력, 마모 및 간섭을 유발할 수 있습니다.

중공축 구조를 사용하면 케이블이 동력 전달 장치의 중심을 통과할 수 있습니다. 이를 통해 내부 케이블 배선을 단순화하고 어깨, 손목 및 기타 회전 관절 주변의 간섭을 줄일 수 있습니다.

따라서 중공 하모닉 관절 모터를 단순한 패키징 솔루션으로만 보아서는 안 됩니다. 중공축 설계는 로봇의 내부 케이블 구조, 조립 공정, 유지보수 요구 사항 및 전체 기계 레이아웃에 영향을 줄 수 있습니다.

높은 감속비가 자동으로 높은 정밀도를 의미하지는 않습니다

또 다른 일반적인 오해는 높은 감속비가 자동으로 더 정밀한 휴머노이드 관절을 만든다는 것입니다.

높은 감속비는 출력 토크를 증가시키고 관절 출력부에서 유효 각도 분해능을 향상시킬 수 있지만, 백드라이버빌리티, 효율, 환산 관성 및 동적 응답에도 영향을 줍니다.

따라서 올바른 접근 방식은 먼저 관절에 필요한 출력 토크, 출력 속도, 동작 범위 및 제어 특성을 결정한 다음 적절한 전달비를 선택하는 것입니다.

이는 하모닉 감속기 기반 액추에이터와 저감속비 QDD 구조를 비교할 때 특히 중요합니다. 관절마다 토크 밀도, 정밀도, 동적 응답 및 상호작용 능력의 조합이 매우 다르게 요구될 수 있습니다.

휴머노이드 관절 모터의 미래는 더욱 애플리케이션에 특화될 것입니다

휴머노이드 로봇의 미래는 모든 관절에 하나의 범용 액추에이터 구조를 적용하는 방식에 의존하지 않을 가능성이 높습니다. 대신 로봇 제조업체는 로봇의 각 부분에 맞게 최적화된 서로 다른 액추에이터 플랫폼을 사용할 가능성이 높습니다.

고관절과 무릎에는 고토크 관절 모듈을 개발하고, 어깨, 팔꿈치 및 손목에는 소형 정밀 하모닉 관절 모듈을 사용할 수 있습니다. 초소형 하모닉 동력 전달 시스템은 로봇 손과 손가락에 적용할 수 있으며, 동적 응답과 백드라이버빌리티가 더 중요한 관절에는 저감속비 모터 구조가 선호될 수 있습니다.

이러한 애플리케이션 특화 접근 방식은 엔지니어가 모든 관절을 동일한 액추에이터 사양에 맞춰 최적화하는 대신 휴머노이드 로봇 전체를 최적화할 수 있도록 합니다.

휴머노이드 관절 모터를 선택할 때 엔지니어가 비교해야 할 항목은 무엇인가요?

정격 토크만으로는 휴머노이드 관절 모터를 평가하기에 충분하지 않습니다. 엔지니어는 액추에이터를 완전한 시스템으로 보고 토크 대 중량 비율, 토크 대 부피 비율, 연속 및 피크 토크, 출력 속도, 감속비, 백래시, 백드라이버빌리티, 제어 대역폭, 열 용량, 엔코더 구성, 관절 강성, 중공 보어 크기, 브레이크 구성, 통신 인터페이스 및 관절 전체 중량과 같은 매개변수를 비교해야 합니다.

예를 들어 200 Nm 액추에이터가 100 Nm 액추에이터보다 자동으로 더 우수한 것은 아닙니다. 200 Nm 액추에이터가 두 배 더 무겁고 더 복잡한 열 관리가 필요하다면, 더 가벼운 액추에이터가 로봇에 더 나은 종합 솔루션을 제공할 수 있습니다.

따라서 최적의 액추에이터는 대상 관절의 기계적 및 전기적 제약 조건 내에서 필요한 성능을 제공하는 제품입니다.

HONPINE: 관절을 완전한 모션 시스템으로 개발

HONPINE에서 휴머노이드 관절 모터는 모터와 감속기를 결합한 것 이상의 의미를 가집니다. 목표는 로봇 관절의 요구 사항을 중심으로 통합 모션 시스템을 개발하는 것입니다.

HONPINE's 로봇 관절 솔루션은 프레임리스 토크 모터, 하모닉 감속기, 엔코더, 브레이크, 드라이버 및 센서 등의 기술을 소형 액추에이터 구조에 통합할 수 있습니다.

이러한 통합 접근 방식은 토크, 속도, 중량, 크기, 정밀도 및 제어 응답에 대한 서로 다른 요구 사항에 따라 다양한 관절 모듈을 개발할 수 있도록 합니다.

휴머노이드 로봇에서 이러한 차이는 중요합니다. 목표는 단순히 더 강한 모터를 설치하는 것이 아니라 로봇 내 특정 위치에 맞는 출력, 동력 전달, 피드백 및 제어의 조합을 제공하는 관절을 만드는 것입니다.

결론: 최적의 휴머노이드 관절 모터는 단순히 가장 강력한 모터가 아닙니다

휴머노이드 로봇 기술은 엔지니어가 모터와 액추에이터를 평가하는 방식을 변화시키고 있습니다.

이제 엔지니어는 “이 모터가 얼마나 많은 토크를 생성할 수 있는가?”만 묻는 것이 아니라, 완전한 관절 시스템이 전력을 얼마나 효율적으로 정밀하고 제어 가능하며 반복 가능한 기계적 동작으로 변환할 수 있는지를 점점 더 중요하게 고려해야 합니다.

따라서 고성능 휴머노이드 관절 모터는 토크 밀도, 전달비, 정밀도, 백드라이버빌리티, 제어 대역폭, 열 성능, 중량 및 통합 간의 균형을 이루어야 합니다.

하모닉 감속기가 한 관절에 적합한 솔루션일 수 있는 반면, 다른 관절에는 QDD 구조가 더 적합할 수 있습니다. 초소형 하모닉 동력 전달 장치는 최대 토크보다 로봇 손가락에 더 큰 가치를 제공할 수 있으며, 고관절이나 무릎 관절에서는 연속 토크와 열 용량이 더 중요할 수 있습니다.

모든 휴머노이드 관절에 가장 적합한 단일 액추에이터는 존재하지 않습니다. 최적의 솔루션은 특정 관절의 요구 사항에 맞는 액추에이터 구조입니다.

휴머노이드 로봇이 시연용 시제품에서 신뢰성 있고 경량이며 상업적으로 확장 가능한 제품으로 발전함에 따라 이러한 애플리케이션 특화 및 시스템 수준 접근 방식은 점점 더 중요해질 것입니다.
