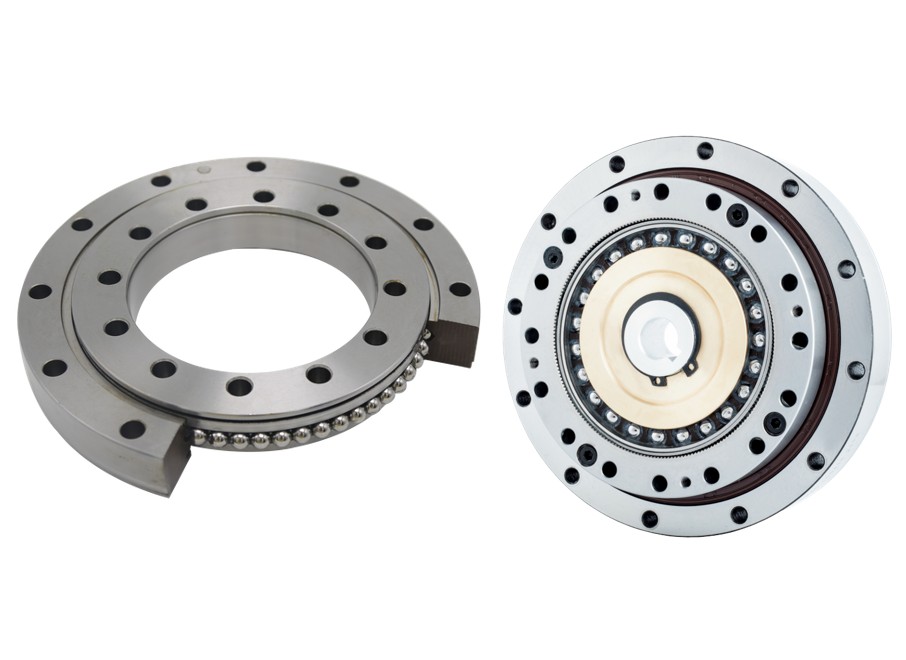

크로스 롤러 베어링 하모닉 감속기는 왜 로봇 관절에 이상적인가?

로봇용 하모닉 감속기에서 크로스 롤러 베어링은 운동 정확도와 구조적 강성을 보장하는 핵심 부품입니다. 이들의 성능은 로봇의 반복 위치 정확도, 하중 용량 및 사용 수명에 직접적인 영향을 미칩니다.

크로스 롤러 베어링 하모닉 감속기가 대체 불가능하다고 여겨지는 이유는 무엇인가?

1. 일체형 지지 기능을 갖춘 양방향 하중 수용 능력

작동 중 로봇 관절은 반경 하중과 축 하중을 동시에 받습니다. 롤러가 90°로 교차 배치된 덕분에 크로스 롤러 베어링은 하나의 베어링 구조 내에서 여러 방향의 하중을 처리할 수 있습니다. 따라서 복잡한 다중 베어링 조합이 필요 없고 공간 요구도 줄어듭니다.

2. 정밀 위치 결정을 위한 높은 강성

점 접촉에 의존하는 볼 베어링과 달리, 크로스 롤러 베어링은 롤러와 궤도 사이의 선 접촉을 사용합니다. 촘촘한 교차 배치와 결합된 이 설계는 매우 높은 반경 및 축 강성을 제공합니다.

그 결과 로봇은 하중 하에서 변형이 더 적고, 응답이 더 빠르며, 위치 결정이 더 정확해집니다. 이는 하모닉 감속기의 유명한 “제로 백래시”와 높은 비틀림 강성 성능을 완전히 구현해 줍니다.

3. 더 작은 로봇 관절을 위한 콤팩트한 구조

하나의 크로스 롤러 베어링은 여러 개의 기존 베어링으로 구성된 복잡한 조립체를 대체할 수 있습니다. 이를 통해 전체 하모닉 감속기가 훨씬 더 콤팩트해지며, 로봇 관절의 소형화 및 경량화 설계에 필수적인 지지를 제공합니다.

크로스 롤러 베어링 하모닉 구동 감속기의 베어링 유격에는 어떤 특별한 특성이 있는가?

1,예압은 제로 백래시를 가능하게 합니다.

크로스 롤러 베어링에서는 반경 유격과 축 유격이 서로 연관되어 상호 영향을 미칩니다. 로봇과 같은 고정밀 응용 분야에서는 의도적으로 “음의 유격”을 만들기 위해 베어링에 예압을 가해야 합니다.

이렇게 하면 내부 유격이 완전히 제거되며, 제로 백래시, 높은 강성, 고정밀을 달성하는 핵심 기술 방법이 됩니다.

2. 극도로 엄격한 정밀도 요구사항

베어링의 미세한 흔들림도 로봇 말단 실행기에서 큰 위치 오차로 증폭될 수 있습니다. 따라서 형상 정확도, 직진도, 각도 및 표면 거칠기 측정은 서브 마이크론 또는 나노미터 수준의 정밀도에 도달해야 합니다.

크로스 롤러 베어링 하모닉 감속기의 성능은 어떻게 보장되는가?

1. 제로 백래시를 위한 예압 기술

크로스 롤러 베어링의 반경 및 축 유격은 서로 영향을 미칩니다. 고정밀 로봇 응용 분야에서는 음의 유격을 만들기 위해 예압을 적용하여 내부 유격을 완전히 제거합니다. 이것이 제로 백래시, 높은 강성, 우수한 위치 정확도를 달성하는 핵심입니다.

2. 초고정밀 제조 공정

아주 작은 베어링 흔들림도 로봇의 말단 실행기에서 눈에 띄는 위치 편차를 초래할 수 있습니다. 따라서 형상 정확도, 직진도, 각도 정확도, 표면 조도와 같은 파라미터는 서브 마이크론 또는 나노미터 수준으로 관리되어야 합니다.

크로스 롤러 베어링 하모닉 감속기는 왜 로봇 관절에 적합한가?

하모닉 감속기는 로봇 관절의 “토크 증폭기” 역할을 합니다. 이들은 콤팩트한 크기, 높은 감속비, 고정밀, 제로 백래시를 갖추고 있어 오늘날 휴머노이드 로봇 관절의 표준 솔루션으로 사용됩니다.

베어링은 하모닉 감속기 내부에서 없어서는 안 될 핵심 부품입니다.

적용 위치

하모닉 감속기 내부에는 일반적으로 크로스 롤러 베어링 또는 유사한 플렉시블 베어링 구조가 있습니다.

기능

이 베어링은 하모닉 감속기 내에서 플렉스스플라인의 변형을 지지하고 안내하는 동시에 회전 운동을 직접 전달합니다. 그 성능은 감속기의 정밀도, 강성 및 사용 수명을 직접적으로 결정합니다.
