치과 밀링 머신에서 5–10 μm 정밀도 달성에서 하모닉 드라이브 기어의 역할

치과 밀링 머신은 디지털 치과 모델을 크라운, 브리지, 비니어, 인레이, 임플란트 어버트먼트와 같은 보철물로 직접 가공하는 데 사용되는 CNC 가공 시스템입니다. 치과 밀링 머신은 일반 장비보다 훨씬 높은 작동 정밀도와 운동 안정성이 요구됩니다. 이 문서에서는 하모닉 드라이브 기어가 치과 밀링 머신이 안정적이고, 연속적이며, 제어 가능한 작동을 달성하는 데 어떻게 도움이 되는지 설명합니다.

치과 밀링 머신은 왜 전달 부품에 특히 높은 요구 사항을 두는가?

치과 밀링 머신은 레진, 지르코니아, 코발트-크롬 합금과 같은 재료를 가공합니다. 표면은 복잡하고, 가장자리는 매우 미세하며, 공차 요구 사항은 일반적으로 5–10 μm입니다. 본질적으로 치과 밀링 머신은 소형, 고정밀, 다축 CNC 공작기계입니다. 치과 보철물은 매우 높은 치수 정확도를 요구하며—편차가 너무 크든 너무 작든 모두 맞물림 불량을 초래할 수 있습니다. 아주 미세한 진동조차 가장자리 파손이나 표면 손상을 일으킬 수 있습니다.

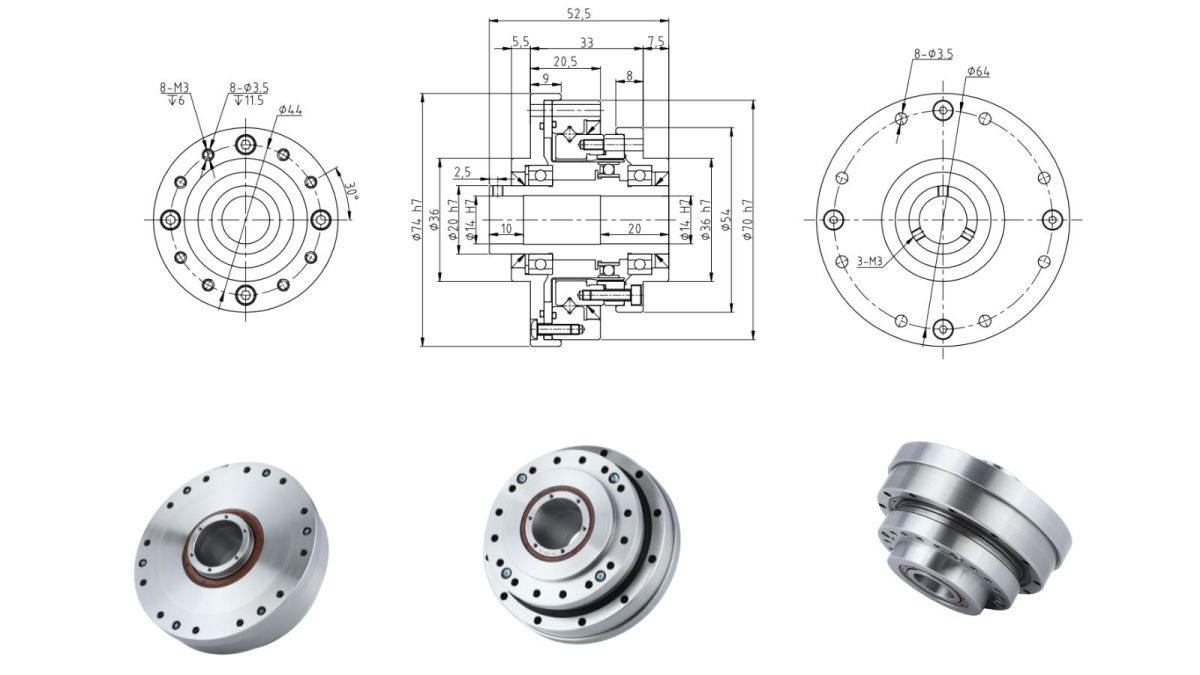

하모닉 드라이브 기어가 왜 치과 밀링 머신의 핵심 전달 부품으로 사용될 수 있는가？

고정밀 및 제로 백래시

하모닉 드라이브 기어는 플렉스스플라인의 탄성 변형을 기반으로 작동합니다. 기존 기어 감속기와 비교할 때, 전달 정밀도는 ±10 arcseconds 이내에 도달할 수 있으며 사실상 제로 백래시 특성을 가집니다. 이를 통해 치과 밀링 머신은 극도로 미세한 이송 동작(예: 단계당 0.001 mm) 중에도 안정성을 유지할 수 있어, 가공 오차를 방지하고 치과 보철물의 치수 정확도와 표면 품질을 보장합니다.

진동 억제를 위한 높은 강성

지르코니아 및 티타늄 합금과 같은 경질 재료를 가공할 때, 치과 밀링 머신은 고주파 절삭력을 견뎌야 합니다. 하모닉 드라이브 기어의 높은 비틀림 강성(5–10 Nm/arcmin)은 진동을 효과적으로 줄이고 동적 응답을 향상시켜, 더욱 정확한 공구 경로를 가능하게 하고 가장자리 파손이나 표면 결함을 방지합니다.

고집적 설계에 적합한 컴팩트한 구조

하모닉 드라이브 기어는 크기가 컴팩트하고 중량이 가벼워 치과 밀링 머신의 다축 운동 시스템(예: 5축 가공)에 쉽게 통합될 수 있습니다. 복잡한 곡면 가공 요구 사항을 충족하는 동시에 장비의 전체 공간 활용도를 향상시킵니다.

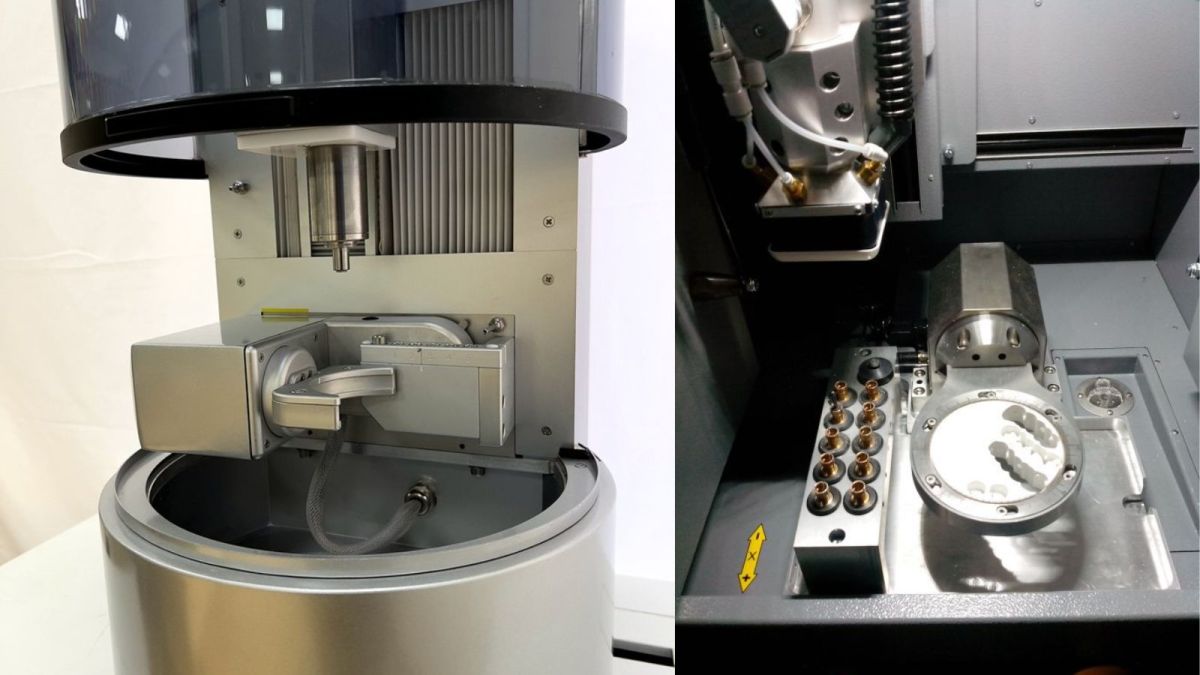

치과 밀링 머신 외에도, 치과 조각기와 치과 밀링-그라인딩 머신도 원활하고 안정적인 작동에 대해 동일하거나 그보다 더 높은 수준의 의존성을 가지고 있습니다. 이러한 치과 장비에 대해 하모닉 감속기는 대체 불가능합니다. 귀사의 치과 장비를 위한 솔루션을 제공해 드리니 문의해 주십시오.
