감속비가 증가함에 따라 하모닉 드라이브의 출력 토크가 무한정 계속 증가하지는 않습니다

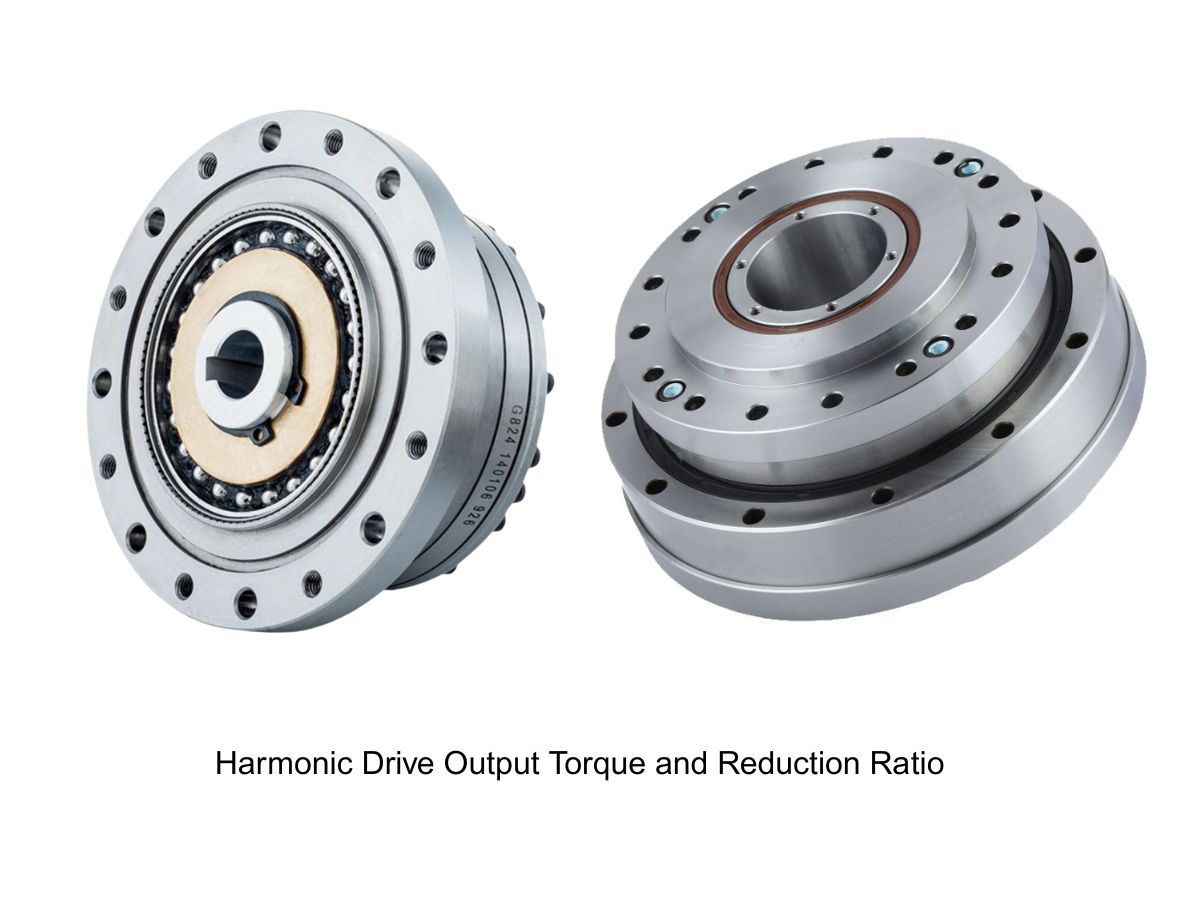

하모닉 드라이브는 콤팩트한 구조, 낮은 백래시, 높은 강성을 바탕으로 로봇 및 항공우주 시스템과 같은 고급 장비의 핵심 부품이 되었습니다. 그러나 많은 엔지니어들은 공통적인 현상을 경험합니다: 감속비가 일정 수준 이상으로 증가하면 (예: 100 이상), 출력 토크의 증가가 점차 둔화되거나 심지어 평탄해지는데, 이는 “토크는 감속비에 비례한다”는 도출된 가정과 분명히 모순됩니다.

저는 이전에는 이 문제에 크게 주의를 기울이지 않았지만, 최근 한 친구와의 논의가 계기가 되어 이를 더 깊이 들여다보게 되었습니다. 관련 자료를 검토한 후, 제 조사 결과를 이 글로 정리했으며, 이 주제 때문에 혼란을 겪을 수 있는 엔지니어들에게 도움이 되기를 바랍니다.

1. 이상과 현실: 토크 증폭의 “이론적 상한”

우리는 감속기의 출력 토크가 다음 공식을 따른다는 것을 알고 있습니다:

T_out = T_in × i × η

여기서 T_in은 입력 토크, i는 감속비, η는 전달 효율입니다. 이 논리에 따르면 감속비를 높이면 출력 토크도 비례하여 증가해야 하며, 이것이 “감속과 토크 증폭”의 이론적 기반입니다.

그러나 하모닉 드라이브의 실제 성능은 이러한 이상적인 기대를 깨뜨립니다. 감속비가 일정 임계값에 도달하면 (일반적으로 100 또는 120 이상), 출력 토크의 증가 폭—특히 정격 출력 토크와 허용 최대 평균 부하—가 빠르게 줄어들고 결국 “포화 구간”에 들어갑니다. 감속비가 계속 증가하더라도 토크는 더 이상 유의미하게 증가하지 않습니다.

이 현상은 제품 결함이 아니라, 재료 특성, 구조 설계, 전달 특성이 복합적으로 작용한 필연적인 결과입니다.

2. 심층 분석: 고감속비에서 토크 포화가 발생하는 3가지 핵심 원인

하모닉 드라이브에서 토크 증가가 정체되는 현상은 본질적으로 이론적 토크 증폭이 실제 공학적 제약에 의해 점차 상쇄되는 과정입니다. 이러한 제약은 세 가지 핵심 요소로 요약할 수 있으며, 각각은 드라이브의 구조와 전달 원리에 밀접하게 연결되어 있습니다.

2.1 재료 및 구조 하중 한계: 플렉스스플라인과 기어의 “천장”

하모닉 드라이브의 핵심 전달 메커니즘은 플렉스스플라인의 주기적인 탄성 변형에 의존합니다. 플렉스스플라인은 지속적으로 교번 응력을 받으며, 그 하중 지지 능력은 재료의 피로 강도에 의해 엄격하게 제한됩니다. 감속비가 아무리 높아져도 플렉스스플라인의 재료 특성과 기하학적 치수는 그에 따라 향상되지 않으며, 견딜 수 있는 응력에는 분명한 상한이 존재합니다.

동시에 토크 전달은 본질적으로 기어 맞물림에 의존합니다. 하중 용량은 치면 접촉 면적과 치근 강도 같은 핵심 요소에 의해 결정됩니다. 감속비를 높여도 이러한 물리적 매개변수는 변하지 않습니다. 이론적 출력 토크가 구조 하중 한계에 가까워지면 토크 증가는 자연스럽게 멈추게 됩니다. 이것이 가장 근본적인 물리적 제약입니다.

2.2 전달 효율 저하: 고감속비 뒤에 숨은 “에너지 손실”

하모닉 드라이브의 전달 효율은 일정하지 않으며, 감속비가 증가할수록 감소합니다. 더 높은 감속비는 더 많은 기어 치가 맞물림에 참여함을 의미하며, 그 결과 치면 마찰과 플렉스스플라인 변형으로 인한 손실이 증가합니다. 입력 동력의 상당 부분은 유효한 출력 동력이 아니라 열로 전환됩니다.

이러한 효율 저하는 더 높은 감속비에서 기대되는 토크 이득을 직접 상쇄합니다. 이론적으로는 T_out이 i와 함께 증가해야 하지만, η의 감소는 실제 출력 토크를 크게 약화시키며, 결국 토크 증가가 둔화되는 결과를 초래합니다.

2.3 탄성 변형의 비선형 효과: 맞물림 정밀도 저하로 인한 “숨은 손실”

플렉스스플라인은 탄성 부품으로서 비선형 비틀림 강성을 나타냅니다. 높은 부하 토크 하에서는 플렉스스플라인과 웨이브 제너레이터에 눈에 띄는 탄성 변형이 발생합니다. 이러한 변형은 기어 맞물림이 이상적인 궤적에서 벗어나게 하며, 전달의 원활성에 영향을 줄 뿐만 아니라 추가적인 손실도 발생시킵니다.

고감속비 조건에서는 이러한 비선형 효과가 증폭됩니다. 맞물림 편차와 에너지 손실이 증가하면서 유효 토크 출력은 더욱 제한되고, 토크 포화는 한층 더 두드러지게 나타납니다.

이상적인 전달 특성 vs. 실제 전달 특성

3. 공학적 의미: 그럼에도 왜 고감속비를 추구하는가?

고감속비가 토크를 계속해서 증가시킬 수 없다면, 왜 엔지니어들은 여전히 로봇, 정밀 공작기계 및 유사한 응용 분야에서 고감속비 하모닉 드라이브를 선호할까요?

핵심 이유는 선정 논리가 “토크 증폭”에서 “성능 향상”으로 전환되기 때문입니다. 고감속비의 진정한 가치는 전달 정밀도와 시스템 전체 성능을 향상시키는 데 있습니다.

3.1 향상된 모션 제어 정밀도와 위치 결정 분해능

서보 모터의 1회전당 펄스 수는 고정되어 있습니다. 높은 감속비는 각도 분해능을 효과적으로 확대하며—감속 후에는 각 모터 펄스가 훨씬 더 작은 출력축 회전에 대응합니다. 이는 위치 결정 분해능을 크게 향상시키며, 고정밀 제어를 위한 기본 요구 사항입니다.

3.2 더 나은 부하 매칭과 향상된 동적 응답

반사 관성 공식에 따르면:

J_reflected = J_load / i²

모터 축에 반사되는 부하 관성은 감속비의 제곱에 따라 감소합니다. 높은 감속비는 반사 관성을 크게 줄여 모터와 부하를 더 쉽게 매칭할 수 있게 합니다. 그 결과 응답 속도가 빨라지고, 안정성이 향상되며, 진동과 오차가 줄어듭니다.

3.3 콤팩트한 구조와 저백래시 전달

하모닉 드라이브의 핵심 장점 중 하나는 단일 단계에서 높은 감속비를 구현할 수 있어 다단 기어 트레인이 필요 없다는 점입니다. 이는 전달 구조를 단순화하고 크기를 줄이며, 로봇 관절과 같은 콤팩트한 설치 공간에 적합합니다.

또한 하모닉 드라이브는 다치 맞물림 구조를 갖추고 있어—전체 치의 최대 30%가 동시에 맞물릴 수 있으며—거의 제로에 가까운 백래시 전달을 가능하게 하고 반복 정밀도를 크게 향상시킵니다. 이는 고급 장비에서 매우 중요한 성능 지표입니다.

4. 실용적인 선정 팁: 고감속비의 함정을 피하는 방법

이러한 특성을 바탕으로 엔지니어는 “감속비가 높을수록 토크가 높다”는 가정을 버리고, 대신 실제 적용 요구에 초점을 맞춰야 합니다. 특히 다음 세 가지 핵심 사항에 주의할 필요가 있습니다:

4.1 정격 출력 토크를 우선시할 것

이론 계산에 지나치게 의존하기보다는, 엔지니어는 우선 제조업체의 데이터시트를 참고하고 정격 출력 토크와 피크 토크에 주목해야 합니다. 이러한 값들은 이미 재료 강도, 효율 손실 및 기타 실제 요소들을 반영하고 있으므로, 실제 운전 조건을 훨씬 더 잘 대표합니다.

4.2 감속비를 적용 우선순위에 맞게 설정할 것

높은 토크가 주요 요구 사항이라면, 단순히 감속비를 높이는 것보다 더 큰 모델 또는 더 높은 용량의 모델을 선택하는 것이 더 효과적입니다. 높은 정밀도와 분해능이 주요 목표라면, 고감속비 모델을 선택하여 그 정확도상의 장점을 최대한 활용할 수 있습니다.

4.3 설치 및 유지보수 세부 사항에 주의할 것

적절한 윤활과 효과적인 방열은 효율 손실과 재료 피로를 완화하여 수명을 연장하는 데 도움이 됩니다. 설치 시 정밀한 정렬은 플렉스스플라인 변형과 맞물림 편차를 줄여 불필요한 손실을 방지합니다. 이러한 세부 사항은 실제 성능과 토크 안정성에 직접적인 영향을 미칩니다.

하모닉 드라이브에서 고감속비 조건에서 토크가 유의미하게 증가하지 않는 것은 재료 하중 한계, 전달 효율 저하, 탄성 변형이 복합적으로 작용한 결과이며, 전달 원리 자체의 결함이 아닙니다. 하모닉 드라이브의 진정한 가치는 오래전부터 단순한 “토크 증폭”을 넘어 정밀도 향상, 부하 매칭, 구조 최적화로 이동했으며, 그 결과 고정밀 장비에서 정밀 제어를 가능하게 하는 핵심 요소가 되었습니다.
