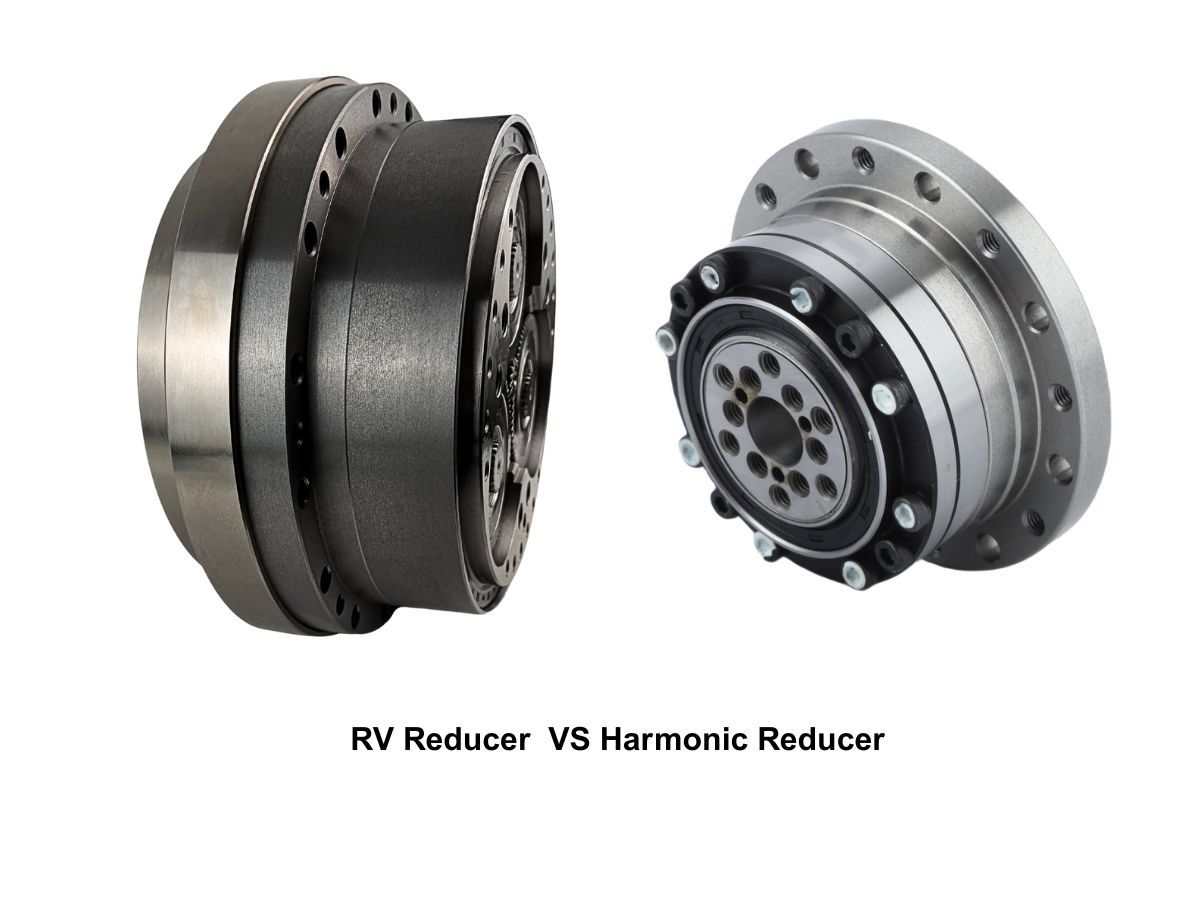

RV 감속기와 하모닉 감속기의 차이점은 무엇입니까?

이 문서는 RV 감속기와하모닉 감속기를 심층적으로 비교하며, 작동 원리, 성능 특성, 적용 분야, 설치 방법, 장기 유지보수를 포함한 여러 관점에서 그 차이점을 분석합니다.

RV 감속기와 하모닉 감속기의 작동 원리 차이

RV 감속기는 강성 다치 맞물림 전달 방식을 기반으로 작동하는 반면, 하모닉 감속기는 탄성 변형 차동 전달 방식에 의존합니다.

RV 감속기의 작동 원리

RV 감속기는 유성 기어 단계와 사이클로이드 핀휠 단계로 구성된 2단 차동 전달 구조를 채택합니다.입력축은 유성 기어를 구동하고, 이는 다시 편심축을 회전시킵니다. 이 편심 운동은 사이클로이드 디스크가 공전 운동을 하도록 합니다. 사이클로이드 디스크는 핀 기어 하우징의 여러 핀과 동시에 맞물려 감속과 토크 출력을 실현합니다.전달이 주로 강성 접촉에 의존하기 때문에, RV 감속기는 높은 강성, 높은 하중 용량, 강한 충격 저항성, 뛰어난 토크 전달 능력을 갖습니다.

하모닉 감속기의 작동 원리

하모닉 감속기는 웨이브 제너레이터, 플렉스스플라인, 서큘러 스플라인의 세 가지 주요 구성 요소로 이루어져 있습니다.입력축은 웨이브 제너레이터를 구동하여 플렉스스플라인이 주기적인 탄성 변형을 일으키도록 합니다. 플렉스스플라인은 두 개의 대칭 영역에서만 서큘러 스플라인과 맞물리며, 두 구성 요소 간의 톱니 수 차이로 큰 감속비가 생성됩니다.동력 전달이 재료의 탄성 변형에 의존하기 때문에, 하모닉 감속기는 컴팩트하고 매우 높은 감속비를 구현할 수 있지만, 강성과 하중 용량은 RV 감속기에 비해 상대적으로 낮습니다.

RV 감속기와 하모닉 감속기의 성능 차이

RV 감속기

• RV 감속기의 특징:

• 높은 전달 효율

• 큰 토크 용량

• 높은 위치 결정 정밀도

• 강한 강성

• 우수한 충격 저항성

• 긴 수명

그러나 크기와 중량은 상대적으로 더 큽니다.

하모닉 감속기

하모닉 감속기의 장점:

• 매우 큰 감속비

• 컴팩트하고 경량인 구조

• 높은 정밀도

• 높은 출력 밀도

• 빠른 동적 응답

• 저소음

토크 용량과 전달 효율은 상대적으로 낮습니다. 이러한 한계를 해결하기 위해, HONPINE의 하모닉 AC 모터와 하모닉 DC 모터는 일체형 설계를 채택하여 이러한 단점을 성공적으로 완화했습니다.

적용 분야의 차이

RV 감속기의 적용

RV 감속기는 산업용 로봇의 베이스, 어깨, 상완과 같은 고하중 관절에 일반적으로 사용되며, 보통 1–4축에 적용됩니다.
로봇의 말단 페이로드가 약 20 kg를 초과하면, 전체 강성과 장기적인 정밀도 안정성을 보장하기 위해 여섯 개 관절 모두에 RV 감속기를 사용하는 경우가 많습니다.

로봇공학 이외에도, RV 감속기는 다음 분야에 널리 적용됩니다:

• 중하중 로봇 암

• CNC 로터리 테이블

• 정밀 인덱싱 테이블

• 자동화 생산 라인 위치 결정 메커니즘

• 엔지니어링 및 건설 장비

특히 충격 하중과 연속 운전을 수반하는 응용 분야에 적합합니다.

하모닉 감속기의 적용

하모닉 감속기는 주로 손목과 엔드 이펙터와 같은 경하중 로봇 관절에 사용되며, 보통 5–6축에 적용됩니다.

다음 분야에 널리 적용됩니다:

• 협동 로봇

• 의료 로봇

• 서비스 로봇

• 반도체 제조 장비

• 광학 위치 결정 플랫폼

• 항공우주 및 레이더 시스템

낮은 관성, 저소음, 높은 정밀도로 인해 하모닉 감속기는 매우 선호됩니다. 그러나 장기간의 중하중 또는 고충격 조건에서는 플렉스스플라인에 피로가 발생하기 쉬워 수명과 장기적인 정밀도 유지에 한계가 있습니다.

설치 및 장착 방식의 차이

RV 감속기

RV 감속기는 일반적으로 위치 결정 파일럿이 있는 플랜지 연결 방식으로 장착됩니다. 출력측은 보통 플랜지 플레이트 구조를 가지며, 높은 동축도와 장착면 평탄도가 요구됩니다.HONPINE의 플랜지 일체형 RV 감속기는 설치를 단순화하고 장착 후 더 높은 전체 시스템 강성을 제공합니다. 적용 요구 사항에 따라 맞춤형 모터 샤프트를 지원하므로, 선정 안내는 HONPINE에 문의하십시오.

하모닉 감속기

하모닉 감속기는 일반적으로 플렉스스플라인 및 서큘러 스플라인 플랜지를 사용해 고정되며, 반경 방향 및 축 방향 하중을 처리하기 위해 외부 베어링이 필요한 경우가 많습니다. 설치 응력에 매우 민감하며, 부적절한 장착은 성능과 수명에 중대한 영향을 미칠 수 있습니다.

장기 유지보수 및 내구성

RV 감속기

RV 감속기는 사이클로이드 핀휠과 유성 기어의 강성 다치 맞물림을 사용합니다. 하중이 여러 톱니에 동시에 분산되므로, 단위 톱니면 응력이 낮습니다. 마모는 주로 기어 표면 피로와 구름 접촉 마모 형태로 발생하며, 성능 저하는 느리고 예측 가능합니다.이들은 연속 운전 및 중하중 응용 분야에 매우 적합합니다.

하모닉 감속기

하모닉 감속기는 플렉스스플라인의 반복적인 탄성 변형에 의존합니다. 플렉스스플라인은 핵심 마모 부품이며, 장기 운전 시 재료 피로와 미세 균열 형성의 영향을 받습니다. 성능 저하는 누적적으로 진행되며, 갑작스럽게 발생할 수 있습니다.

RV 감속기와 하모닉 감속기는 상호 보완적인 기술이지만, 구조 설계와 제조 공정의 발전으로 특정 응용 분야에서는 국지적인 경쟁이 발생할 수 있습니다.우선순위가 큰 하중 용량, 높은 강성, 강한 충격 저항성이라면 RV 감속기가 더 적합한 선택입니다.우선순위가 경량 설계, 높은 정밀도, 높은 감속비라면 하모닉 감속기가 더 적합합니다.적절한 감속기의 선택은 항상 구체적인 응용 요구 사항과 운전 조건에 기반해야 합니다.
