하모닉 드라이브 스트레인 웨이브 감속기가 플렉소 인쇄기 등록 시스템에 이상적인 이유는 무엇입니까?

2026-01-20

플렉소 인쇄에 사용되는 잉크는 친환경 및 환경 보호 기준을 충족하기 때문에, 환경 의식이 지속적으로 높아짐에 따라 최근 몇 년간 플렉소 인쇄가 점점 더 널리 사용되고 있습니다. 기존 인쇄 방식과 비교하면, 플렉소 인쇄기는 더 높은 생산성과 향상된 인쇄 정밀도를 제공합니다.

이 글은 최근 몇 년 동안 HONPINE이 플렉소 인쇄기 제조업체에 하모닉 드라이브 스트레인 웨이브 감속기를 공급하면서 얻은 경험을 정리한 것입니다.

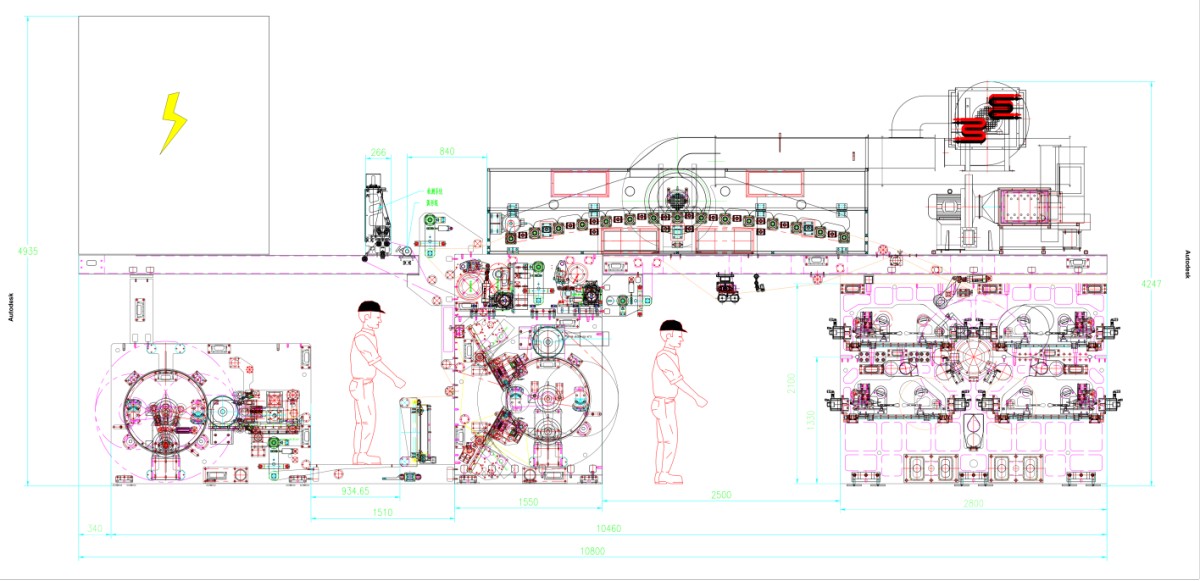

플렉소 인쇄기란 무엇인가?

플렉소 인쇄는 볼록판 인쇄 기술의 한 유형입니다. 그 기본 작동 원리는 다음과 같습니다:

잉크실의 잉크는 잉크 전달 롤러와 아니록스 롤러를 통해 이미지 패턴이 조각된 감광성 수지판이 장착된 판통으로 전달됩니다. 각 색상 스테이션의 인쇄 실린더 사이 압력을 조정함으로써, 인쇄판 위의 잉크 묻은 이미지가 기재 위에 전사됩니다. 건조 후 인쇄 사이클이 완료됩니다.

플렉소 인쇄기의 주요 특징

무독성의 빠르게 건조되는 수성 잉크, 용제형 잉크 또는 UV 잉크 사용
흡수성 및 비흡수성 기재 모두를 포함한 광범위한 소재에 적합
내구성이 높은 고무판 또는 포토폴리머 판 사용
여러 색상 스테이션을 갖추고 있으며, 10색 이상 인쇄 가능
폴딩 카톤 및 라벨과 같은 강력한 통합 가공 능력
소량 인쇄에 대해 높은 효율성과 비용 효율성 제공
빠른 작업 전환과 간소화된 인쇄 전 준비
최대 2000 feet per minute의 인쇄 속도, 해상도는 175 lines per inch 이상 도달 가능
플렉소 인쇄는 낮은 인쇄 압력으로 작동

플렉소 인쇄기에서 정밀도가 왜 그렇게 중요한가?

플렉소 인쇄는 매우 높은 레지스터 정밀도를 요구하며, 특히 다색 인쇄에서는 각 판통 간의 정확한 동기화가 필수적입니다.

오배합은 플렉소 인쇄에서 흔히 발생하는 결함입니다. 이는 일반적으로 색상 스테이션의 위치가 정확하지 않아 발생하며, 그 결과 이미지가 흐려지거나 왜곡됩니다. 오배합을 유발할 수 있는 요인은 많습니다.

먼저 인쇄판을 고려해야 합니다. 현대의 필름 출력 품질은 이미 매우 높고 세로 및 가로 왜곡의 영향도 비교적 작지만, 교정 기준은 제조업체마다 다릅니다. 그 결과, 서로 다른 공급업체의 인쇄판은 레이저 조각판을 포함하여 서로 정확하게 맞지 않을 수 있습니다.

다음은 판 장착입니다. 일반적으로 초기 레지스터는 판의 중심 정렬 마크를 기준으로 하여, 장착 조정이 양쪽으로 고르게 확장되도록 함으로써 큰 오차를 줄입니다. 이를 위해서는 판 장착기가 사전에 올바르게 보정되어 있어야 합니다.

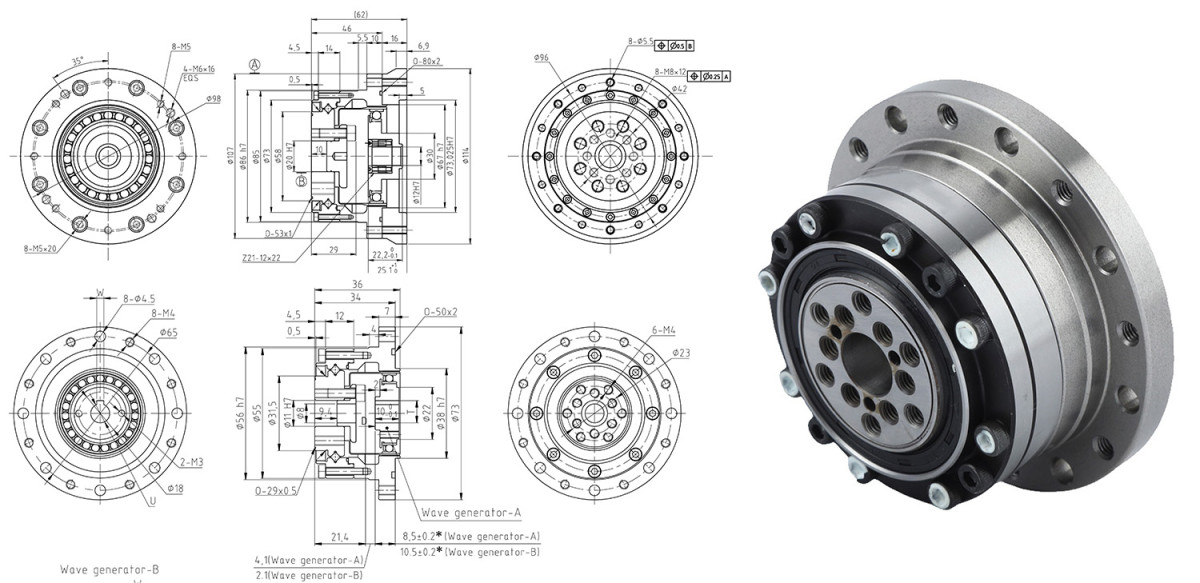

플렉소 인쇄기에서 왜 하모닉 드라이브 스트레인 웨이브 감속기를 사용하는가?

차동 전달을 통한 연속 운전

하모닉 드라이브 스트레인 웨이브 감속기에서 Circular Spline은 주 동력 입력 역할을 하며, Wave Generator는 트림 또는 미세 조정 입력을 제공합니다. 이 구조는 주 구동이 계속 작동하는 동안 웨이브 제너레이터를 통해 위상 가산 또는 상쇄를 가능하게 하여, 연속 운전 중 레지스터 조정에 이상적입니다.

거의 제로에 가까운 백래시를 갖춘 고정밀

하모닉 드라이브 스트레인 웨이브 감속기는 매우 높은 각도 전달 정밀도와 거의 제로에 가까운 백래시를 제공하여, 레지스터 오차, 색상 오정렬 및 고스팅 현상을 크게 줄여 줍니다.

높은 반복 정밀도

플렉소 인쇄기는 일반적으로 다축 서보 구동을 사용하므로, 인쇄 유닛 간에 매우 높은 동기화가 요구됩니다. 낮은 전달 오차와 뛰어난 반복 위치 정밀도를 바탕으로, 하모닉 드라이브 스트레인 웨이브 감속기는 판통 위상을 정밀하게 제어하여 온라인 판 조정과 동적 보상을 지원합니다.
