왜 하모닉 드라이브 감속기는 현대 로봇의 핵심 부품인가?

로봇 관절 내부의 핵심 전달 부품으로서, 하모닉 드라이브 감속기의 설계, 제조 품질, 선정은 로봇의 운동 정밀도, 신뢰성 및 서비스 수명을 직접적으로 결정합니다. 산업용 로봇, 협동로봇 또는 차세대 휴머노이드 로봇에 이르기까지, 하모닉 드라이브는 고성능 모션 제어를 실현하는 가장 중요한 핵심 기술 중 하나가 되었습니다.

이 글에서는 하모닉 드라이브 감속기가 로봇에서 왜 필수적인지, 어떻게 작동하는지, 엔지니어가 이해해야 할 주요 설계 파라미터는 무엇인지, 그리고 다양한 로봇 응용 분야에 적합한 감속기를 어떻게 선택해야 하는지를 설명합니다.

하모닉 드라이브 감속기는 왜 로봇의 정밀 동력 전달 허브인가?

하모닉 드라이브 감속기의 주요 기능은 서보 모터의 고속·저토크 회전을 극도로 작은 설치 공간에서 사실상 제로 백래시를 유지하면서 저속·고토크 출력으로 변환하는 것입니다.

그 성능은 다음과 같은 여러 핵심 로봇 특성에 직접적인 영향을 미칩니다:

• 반복 위치 정확도

• 관절 토크 밀도

• 동적 응답성

• 동작의 부드러움

• 적재 용량

휴머노이드 로봇과 협동로봇과 같은 첨단 로봇 시스템에서 하모닉 드라이브의 성능은 프리미엄 로봇 플랫폼과 일반 로봇 플랫폼을 가르는 기술적 경계를 의미하는 경우가 많습니다.

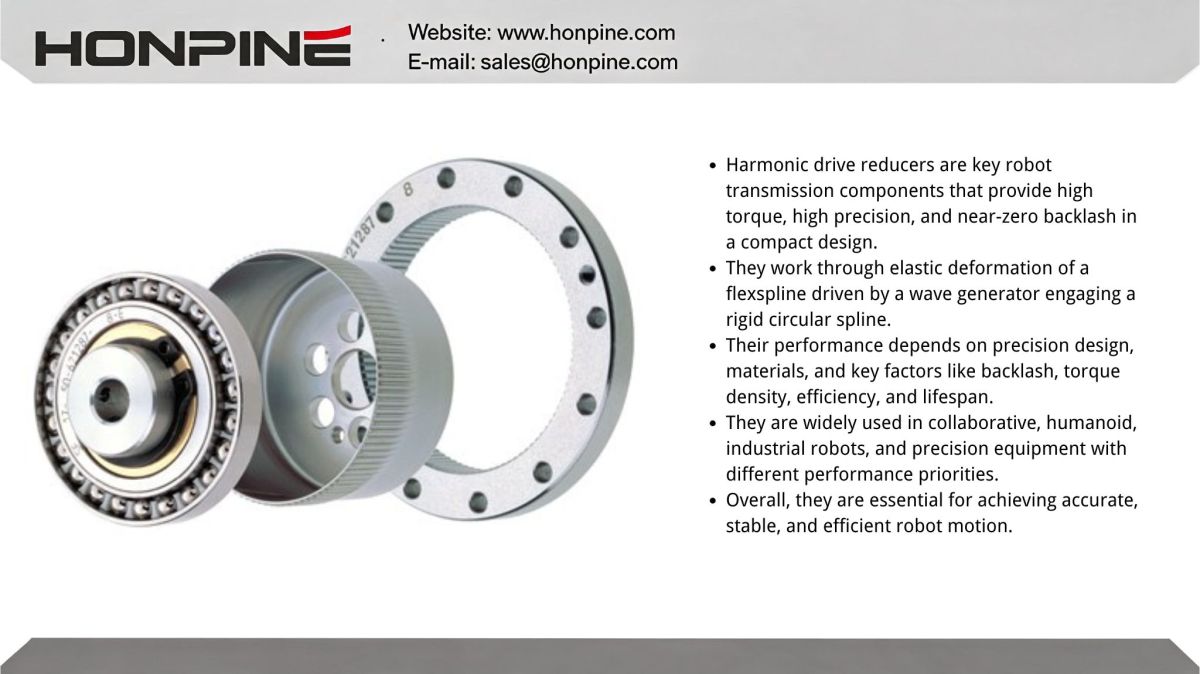

하모닉 드라이브 감속기의 구조 이해

하모닉 드라이브 감속기는 다음의 세 가지 핵심 부품으로 구성됩니다:

• 웨이브 제너레이터

• 플렉스스플라인

• 서큘러 스플라인

이들 부품의 설계 정밀도와 제조 정확도가 전달 성능을 크게 좌우합니다.

웨이브 제너레이터(입력 부품)

웨이브 제너레이터는 타원형 캠과 플렉시블 베어링으로 구성됩니다.

가장 중요한 설계 고려 사항은 다음과 같습니다:

• 캠 형상 정밀도

• 플렉시블 베어링의 피로 수명

캠 프로파일은 일반적으로 인벌류트 또는 매끄러운 호 전이 형태로 설계되며, 타원도 공차는 약 ±0.002 mm 이내로 관리됩니다. 더 큰 편차는 플렉스스플라인에 불균일한 하중을 유발하여 국부 마모를 가속화할 수 있습니다.

플렉시블 베어링은 일반적으로 GCr15SiMn과 같은 고강도 베어링강으로 제조되며, 뛰어난 내마모성과 피로 성능을 제공합니다.

밀폐형 로봇 관절에서는 그리스 윤활이 일반적으로 선호되며, 고속 운전 중 과열을 방지하기 위해 베어링의 정격 속도는 서보 모터의 정격 속도와 일치해야 합니다.

플렉스스플라인(핵심 전달 부품)

플렉스스플라인은 벽 두께가 일반적으로 0.3 mm에서 1 mm 범위인 박벽 탄성 기어입니다.

이 부품은 감속기에서 가장 중요하면서도 피로에 가장 민감한 구성 요소입니다.

주요 설계 고려 사항은 다음과 같습니다:

• 치형 최적화

• 균일한 벽 두께

• 재료 선정

• 피로 저항성

대부분의 제조업체는 맞물림 충격을 줄이고, 소음을 최소화하며, 치면 접촉 면적을 늘리고, 토크 용량을 향상시키기 위해 수정된 인벌류트 치형을 채택합니다.

벽 두께 공차는 일반적으로 ±0.005 mm 이내로 유지됩니다. 이보다 큰 편차는 백래시를 증가시키고 위치 정확도를 저하시킬 수 있습니다.

서큘러 스플라인(고정 또는 출력 부품)

서큘러 스플라인은 플렉스스플라인보다 정확히 두 개 더 많은 치수를 가진 강성 내부 기어입니다.

그 제조 정확도 역시 매우 중요합니다.

일반적인 설계 요구 사항은 다음과 같습니다:

• 원형도 공차 ≤0.003 mm

• 누적 피치 오차 ≤±15 arc-seconds

서큘러 스플라인은 일반적으로 운전 중 움직임을 없애기 위해 간섭 끼워맞춤으로 장착됩니다.

기어 맞물림 간극은 0.001 mm에서 0.003 mm 사이로 정밀하게 제어됩니다.

간극이 너무 크면 백래시가 증가하고, 너무 작으면 마모가 빨라지며 운전 소음이 증가합니다.

하모닉 드라이브 감속기는 어떻게 작동하는가?

작동 원리는 제어된 탄성 변형에 기반합니다.

이 과정은 다음 네 단계로 진행됩니다:

• 웨이브 제너레이터가 회전합니다.

• 웨이브 제너레이터가 플렉스스플라인을 탄성 변형시켜 타원형으로 만듭니다.

• 장축 방향에서는 치가 맞물리고, 단축 방향에서는 분리됩니다.

• 서큘러 스플라인이 플렉스스플라인보다 두 개 더 많은 치를 가지므로, 연속 회전에 의해 큰 감속과 토크 증대가 발생합니다.

감속비는 대략 다음과 같습니다:

감속비 = 플렉스스플라인 치수 ÷ 2

주요 설계 과제는 두 가지 상충하는 요구 사항의 균형을 맞추는 것입니다:

• 정밀한 기어 맞물림을 위한 충분한 탄성 변형

• 수백만 회의 변형 사이클에서도 유지되는 긴 피로 수명

이 과제는 재료 선정, 열처리, 치형 최적화를 크게 좌우합니다.

예를 들어, 3000 rpm으로 작동하는 서보 모터로 구동되는 휴머노이드 로봇의 팔꿈치 관절은 30–60 rpm의 출력 속도가 필요할 수 있으며, 이는 약 50:1에서 100:1의 감속비에 해당합니다.

이러한 응용 분야에서는 일반적으로 다음 특성을 갖춘 하모닉 드라이브가 선호됩니다:

• 높은 토크 밀도

• 1 arc-minute 이하의 백래시

• 경량 구조

모든 엔지니어가 이해해야 할 주요 파라미터

최적의 하모닉 드라이브를 선택하려면 하나의 사양을 극대화하기보다 여러 성능 파라미터의 균형을 맞춰야 합니다.

백래시

백래시는 전달 정밀도를 나타내는 가장 중요한 지표 중 하나입니다.

이는 출력이 고정된 상태에서 입력 측에서 발생하는 각도 이동을 의미합니다.

일반적인 권장 사항은 다음과 같습니다:

• 휴머노이드 로봇 및 정밀 조립용 ≤1 arc-minute

• 산업용 로봇 암용 1–3 arc-minutes

• 일반 자동화용 3 arc-minutes

플렉스스플라인의 변형이 동작 중 변하므로 동적 백래시는 더욱 주의가 필요합니다.

PID 보상과 같은 서보 제어 알고리즘은 위치 정확도에 미치는 영향을 최소화하기 위해 흔히 사용됩니다.

토크 밀도

토크 밀도는 단위 중량 또는 부피당 발생하는 정격 출력 토크를 의미합니다.

설치 공간이 극도로 제한된 휴머노이드 로봇의 경우, 엔지니어는 일반적으로 다음을 목표로 합니다:

• 토크 밀도 ≥20 N·m/kg

• 과부하 계수 ≥1.5

이 조합은 경량 설계와 충격 저항성의 균형을 맞춥니다.

서비스 수명

서비스 수명은 일반적으로 정격 하중에서의 누적 운전 시간으로 정의됩니다.

일반적인 목표는 다음과 같습니다:

산업용 로봇:

• ≥10,000 hours

협동로봇 및 휴머노이드 로봇:

• ≥20,000 hours

운전 수명은 다음 요소에 크게 좌우됩니다:

• 윤활 품질

• 회전 속도

• 하중 변화

• 운전 온도

많은 하모닉 드라이브에서는 조기 마모를 방지하기 위해 정기적인 윤활 유지보수가 여전히 필수적입니다.

전달 효율

일반적인 전달 효율은 75%에서 85% 사이입니다.

효율은 다음 요소에 직접적인 영향을 미칩니다:

• 에너지 소비

• 열 발생

• 모터 선정 용량

휴머노이드 로봇은 일반적으로 배터리 수명을 극대화하기 위해 80% 이상의 효율을 우선시합니다.

연속 운전하는 산업용 로봇은 윤활유 열화와 열에 의한 정밀도 편차를 방지하기 위해 추가 냉각 시스템이 필요한 경우가 많습니다.

다양한 로봇 응용 분야에 맞는 하모닉 드라이브 감속기 선택

로봇 시스템마다 우선시하는 성능 특성은 다릅니다.

엔지니어는 다음 네 가지 주요 요소를 평가해야 합니다:

• 하중 유형

• 운동 속도

• 위치 결정 정확도

• 가용 설치 공간

협동로봇

주요 요구 사항:

• 경량 구조

• 저소음

• 부드러운 역구동성

• 높은 위치 결정 정확도

• 컴팩트한 관절 크기

일반적인 권장 사항:

• 백래시 ≤1 arc-minute

• 토크 밀도 ≥20 N·m/kg

• 효율 ≥80%

• 소음 60 dB 미만

어깨 관절은 일반적으로 더 높은 토크 밀도가 필요하고, 손목 관절은 최대 위치 정밀도가 요구됩니다.

휴머노이드 로봇

휴머노이드 로봇은 업계에서 가장 까다로운 요구 사항을 제시합니다.

일반적인 우선 사항은 다음과 같습니다:

• 초경량 설계

• 매우 높은 토크 밀도

• 긴 서비스 수명

• 우수한 충격 저항성

• 낮은 전력 소비

권장 사양:

• 정적 백래시 ≤1 arc-minute

• 동적 백래시 ≤15 arc-seconds

• 토크 밀도 ≥22 N·m/kg

• 서비스 수명 ≥20,000 hours

• 과부하 계수 ≥2.0

토크 센서는 일반적으로 관절에 통합되어 실시간 하중을 모니터링하고 플렉스스플라인을 과부하 손상으로부터 보호합니다.

산업용 로봇

산업용 로봇은 내구성과 연속 운전을 중시합니다.

일반적인 요구 사항은 다음과 같습니다:

• 백래시 1~3 arc-minutes

• 토크 밀도 ≥18 N·m/kg

• 서비스 수명 ≥10,000 hours

• 효율 ≥75%

대형 어깨 및 베이스 관절에는 종종 RV 감속기가 사용되며, 정밀도와 컴팩트함이 더 중요한 전완 및 손목 관절에는 하모닉 드라이브가 선호됩니다.

반도체 및 정밀 장비

이러한 응용 분야는 가능한 한 높은 위치 결정 정확도를 요구합니다.

일반적인 사양은 다음과 같습니다:

• 백래시 ≤10 arc-seconds

• 효율 ≥80%

• 서비스 수명 ≥50,000 hours

• 오염에 민감한 환경에 적합한 청정 윤활

백래시와 전달 효율은 약 1,000 운전 시간마다 정기적으로 교정하는 것이 권장됩니다.

결론

휴머노이드 로봇이 대규모 상용화 단계로 나아감에 따라, 하모닉 드라이브 감속기에 대한 엔지니어링 요구 사항은 계속 높아질 것입니다.

향후 개발은 세 가지 주요 목표에 집중될 것입니다:

• 경량 구조

• 더 높은 위치 결정 정확도

• 더 긴 서비스 수명

인공지능, 신소재, 정밀 제조, 윤활 기술의 발전은 하모닉 드라이브의 성능을 더욱 향상시키고 차세대 지능형 로봇 시스템의 구현을 가능하게 할 것입니다.

Honpine은 로봇, 산업 자동화, 협동로봇 및 휴머노이드 로봇을 위한 고성능 하모닉 드라이브 감속기와 정밀 모션 제어 솔루션을 제공하는 데 전념하고 있습니다.

다음 로봇 프로젝트를 위한 하모닉 드라이브 감속기 기술, 제품 사양 및 엔지니어링 선정 지원에 대해 더 알아보시려면 지금 Honpine에 문의하십시오.
