RV 감속기 해설: 작동 원리, 장점, 응용, 선택 가이드

산업용 로봇, 휴머노이드 로봇, CNC 공작기계, 정밀 자동화가 지속적으로 발전함에 따라RV 감속기는 현대 모션 제어 시스템에서 가장 중요한 부품 중 하나가 되었습니다. 이는 로봇의 위치 정밀도, 하중 용량, 강성, 사용 수명 및 전반적인 신뢰성에 직접적인 영향을 미칩니다.

엔지니어, 장비 제조업체, 로봇 개발자에게 RV 감속기의 작동 원리와 다른 정밀 감속기와의 차이를 이해하는 것은 적합한 전송 솔루션을 선택할 때 필수적입니다.

이 가이드는 RV 감속기의 작동 원리, 구조, 장점, 응용 분야 및 선정 시 고려사항을 설명하고 몇 가지 흔한 오해를 함께 정리합니다.

RV 감속기란 무엇인가?

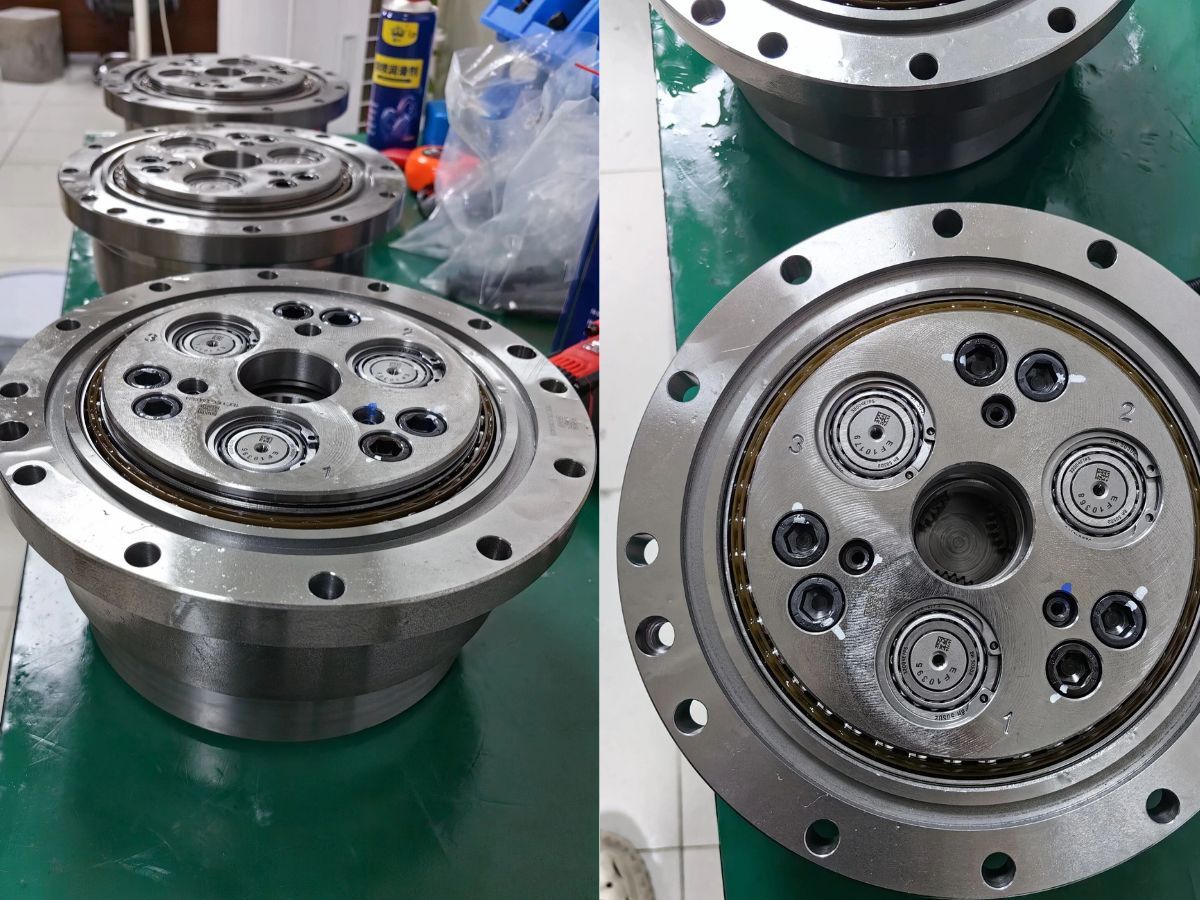

RV 감속기(Rotary Vector Reducer)는 유성 기어 단계와 사이클로이드 핀 기어 단계를 결합하여 높은 감속비, 뛰어난 강성, 우수한 위치 정밀도를 구현하는 고정밀 사이클로이드형 감속 기어박스입니다.

일반 산업용 기어박스와 달리, RV 감속기는 다음과 같은 용도에 맞게 특별히 설계되었습니다:

• 높은 토크 전달

• 높은 비틀림 강성

• 낮은 백래시

• 높은 위치 정밀도

• 긴 사용 수명

• 중하중 연속 운전

오늘날 RV 감속기는 산업용 로봇, 로봇 포지셔너, CNC 회전 테이블, 공작기계, 자동화 생산 라인, 중하중 지능형 장비에 널리 사용됩니다.

RV 감속기는 어떻게 작동하는가?

RV 감속기는 2단 감속 메커니즘을 사용합니다.

1단계: 유성 기어 감속

서보 모터가 입력축을 구동하여 선기어를 회전시킵니다. 유성 기어는 모터 속도를 낮추는 동시에 토크를 증가시키고, 동시에 편심축을 구동합니다.

2단계: 사이클로이드 핀 기어 감속

편심축은 사이클로이드 디스크가 고정된 핀 링 내부에서 편심 운동을 하도록 만듭니다.

사이클로이드 디스크의 이빨 수가 핀 기어 링보다 하나 적기 때문에, 매 회전마다 작은 상대 변위가 발생하여 매우 높은 전달 정밀도로 큰 감속비를 만들어냅니다.

마지막으로 출력 핀이 동작을 출력 플랜지로 전달하여, 최소한의 백래시로 높은 토크를 제공합니다.

이처럼 유성 기어와 사이클로이드 전달을 결합함으로써 RV 감속기는 높은 정밀도와 뛰어난 하중 용량을 동시에 실현합니다.

RV 감속기가 왜 그렇게 정밀한가?

여러 구조적 장점이 RV 감속기의 탁월한 정밀도에 기여합니다.

대면적 다중 치합

일반 기어박스처럼 몇 개의 이빨만 하중을 분담하는 방식과 달리, RV 감속기는 여러 사이클로이드 이빨에 힘을 동시에 분산합니다.

이 설계는 접촉 응력을 크게 줄이는 동시에 강성과 내구성을 향상시킵니다.

극히 낮은 백래시

고품질 RV 감속기는 일반적으로 백래시가 1 arc-minute 이하이며, 고급 제품은 0.5 arc-minute(30 arc-seconds)까지 도달할 수 있습니다.

낮은 백래시는 로봇이 동일한 위치로 반복 복귀할 때 뛰어난 반복 정밀도를 가능하게 합니다.

높은 비틀림 강성

사이클로이드 메커니즘은 중하중에서 변형에 대한 저항성이 뛰어나, 상당한 페이로드를 지탱하는 산업용 로봇 관절에 특히 적합합니다.

RV 감속기 vs 하모닉 감속기

많은 엔지니어들이 RV 감속기를 선택해야 할지, 하모닉 감속기를 선택해야 할지 묻습니다.

정답은 적용 분야에 따라 달라집니다.

RV 감속기 적합한 용도:

• 로봇 베이스 관절

• 어깨 관절

• 허리 관절

• 중하중 산업용 로봇

• 회전 포지셔닝 테이블

• CNC 장비

장점:

• 높은 강성

• 높은 하중 용량

• 우수한 충격 저항성

• 긴 사용 수명

• 연속 중하중에서도 안정적인 성능

하모닉 감속기 적합한 용도:

• 로봇 손목

• 팔꿈치

• 휴머노이드 로봇 팔

• 의료용 로봇

• 반도체 장비

• 정밀 자동화

장점:

• 콤팩트한 크기

• 경량 설계

• 매우 낮은 백래시

• 높은 위치 정밀도

대부분의 6축 산업용 로봇에서는 RV 감속기가 일반적으로 1~3축 또는 1~4축에 사용되며, 하모닉 감속기는 콤팩트함과 정밀도가 최대 하중 용량보다 중요한 손목 관절에 사용됩니다.

흔한 오해: RV 감속기 vs 웜 기어 감속기

가장 흔한 오해 중 하나는 RV 감속기와 웜 기어 감속기를 혼동하는 것입니다.

이 둘은 완전히 다른 전송 기술입니다.

RV 감속기

유성 기어 + 사이클로이드 핀 기어 구조

고정밀

낮은 백래시

높은 강성

로봇 및 정밀 기계용으로 설계됨

웜 기어 감속기

웜과 웜휠 전달

단순한 구조

낮은 제조 비용

자가 잠금 기능 제공 가능

컨베이어, 리프팅 장비, 범용 기계에 흔히 사용됨

둘 다 감속 기어박스이지만, 용도는 완전히 다르므로 서로 대체 가능한 것으로 간주해서는 안 됩니다.

RV 감속기의 주요 응용 분야

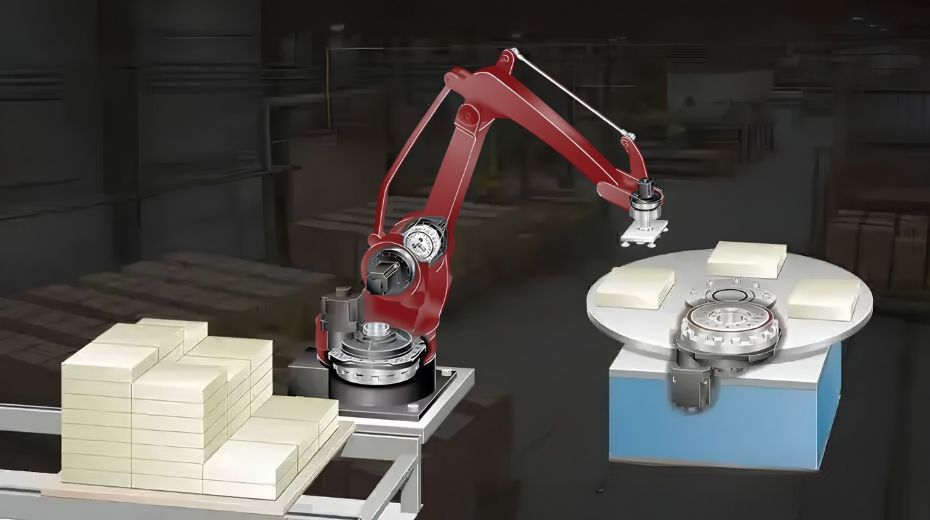

높은 강성과 뛰어난 토크 용량 덕분에 RV 감속기는 다음 분야에 널리 사용됩니다:

• 산업용 로봇

• 로봇 용접 시스템

• 팔레타이징 로봇

• CNC 회전 테이블

• 공작기계

• 자동화 생산 라인

• 레이저 가공 장비

• 항공우주 제조

• 정밀 위치 제어 시스템

• 중하중 지능형 장비

로봇의 페이로드가 증가할수록, RV 감속기는 동적 부하 조건에서 위치 정밀도를 유지하는 데 더욱 중요해집니다.

적합한 RV 감속기를 선택하는 방법?

올바른 RV 감속기를 선택하는 것은 감속비만 비교하는 것 이상을 의미합니다.

엔지니어는 다음 요소를 평가해야 합니다:

정격 토크

감속기가 필요한 운전 토크를 충분한 안전 여유를 두고 지속적으로 처리할 수 있는지 확인해야 합니다.

피크 토크

가속, 감속 또는 충격 하중이 포함된 응용에서는 충분한 과부하 능력이 필요합니다.

감속비

로봇 관절마다 요구되는 속도와 토크 특성이 다릅니다.

백래시

정밀 조립 및 CNC 응용은 일반 자동화보다 더 낮은 백래시를 요구합니다.

비틀림 강성

더 높은 강성은 로봇 궤적 정밀도를 향상시키고 진동을 줄입니다.

사용 수명

대부분의 산업용 RV 감속기는 하중, 윤활, 작업 환경에 따라 정격 운전 조건에서 6,000~10,000시간을 기준으로 설계됩니다.

설치 구성

축 형식, 플랜지 치수, 중공축 또는 실축 설계, 서보 모터와의 호환성을 고려해야 합니다.

RV 감속기의 국내 발전

오랫동안 글로벌 고급 RV 감속기 시장은 일본 제조업체가 주도해 왔습니다.

오늘날 정밀 가공, 열처리, 기어 제조, 베어링 기술, 품질 관리의 지속적인 향상으로 중국 제조업체들은 제품 성능을 크게 개선할 수 있게 되었습니다.

현대의 국산 RV 감속기는 이제 다음과 같은 장점을 제공합니다:

• 향상된 위치 정밀도

• 더 나은 제조 일관성

• 더 짧은 리드타임

• 경쟁력 있는 비용

• 신뢰할 수 있는 대량 생산 능력

이러한 발전은 로봇 제조업체에 더 큰 공급망 유연성을 제공하는 동시에 지능형 제조의 빠른 성장을 뒷받침합니다.

결론

RV 감속기는 현대 로봇공학과 산업 자동화에서 가장 중요한 정밀 전달 부품 중 하나로 남아 있습니다.

유성 기어와 사이클로이드 핀 기어 기술의 독특한 조합은 뛰어난 강성, 높은 토크 용량, 낮은 백래시, 긴 사용 수명을 제공하여, 중하중 로봇 관절과 정밀 모션 시스템에 선호되는 솔루션이 됩니다.

산업용 로봇, CNC 기계, 자동화 생산 라인 또는 지능형 장비를 개발하든, 토크, 강성, 정밀도, 적용 요구사항을 기준으로 적절한 RV 감속기를 선택하는 것은 안정적인 장기 성능을 달성하는 데 필수적입니다.

정밀 제조 기술이 계속 발전함에 따라 RV 감속기는 차세대 로봇공학, 지능형 자동화, 첨단 제조 시스템에서 점점 더 중요한 역할을 하게 될 것입니다.
