통합 로봇 관절 모듈의 전달 정확도 분석: 고정밀 로봇 공학을 위한 주요 오차 요인과 최적화 방법

이 문서는 통합 로봇 조인트 모듈의 전동 정확도에 초점을 맞춘다. 이는 산업용 로봇과 휴머노이드 로봇 시스템의 핵심 작동기이다. 이 모듈은 서보 모터, 정밀 감속기, 제어 시스템을 컴팩트한 구조로 통합하여 운동 효율, 강성 및 위치 결정 정확도를 크게 향상시킨다. 로봇 기술이 더 높은 정밀도와 동적 성능을 향해 발전함에 따라, 전동 정확도는 전체 시스템 신뢰성을 결정하는 핵심 요소가 된다. 본 연구는 고성능 로봇 관절에서의 전동 오차를 모델링하고 최적화하기 위한 체계적인 프레임워크를 제시한다.

서론: 로봇 조인트 모듈에서 전동 정확도가 중요한 이유

산업용 로봇, 휴머노이드 로봇, 지능형 자동화 시스템의 급속한 발전과 함께, 고정밀 통합 로봇 조인트 모듈은 현대 로봇 운동 시스템의 핵심 부품이 되었다.

통합 조인트 모듈은 일반적으로 서보 모터, 정밀 감속기(하모닉 또는 유성), 제어 시스템을 컴팩트한 구조로 결합한다. 이러한 통합 설계는 다음을 향상시킨다:

• 운동 효율

• 구조 강성

• 전동 신뢰성

• 위치 결정 정확도

그러나 로봇 관절의 전동 정확도는 위치 정밀도, 반복성, 운동의 부드러움을 직접적으로 결정하므로, 로봇 작동기 설계에서 가장 중요한 성능 지표 중 하나이다.

핵심 인사이트: 전동 정확도는 결합된 기계 오차에 의해 좌우되는 시스템 수준의 성능 지표이다.

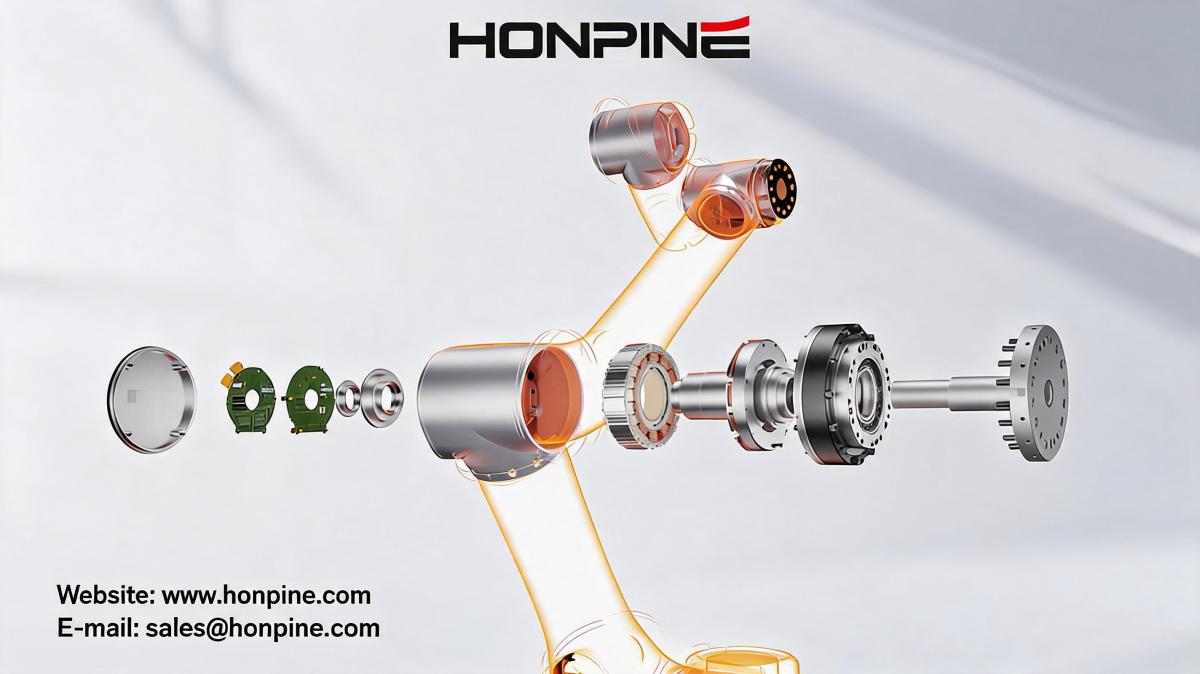

통합 로봇 조인트 모듈의 구조

통합 로봇 조인트 모듈은 일반적으로 다음으로 구성된다:

• 서보 모터

• 입력축 커플링 시스템

• 정밀 감속기(하모닉 또는 유성)

• 출력축 및 베어링 시스템

모터 출력축이 감속기의 입력축을 직접 구동함으로써 중간 전달 링크를 줄이고 누적 오차를 최소화한다.

일반적인 감속기 유형:

하모닉 감속기: 초고정밀, 거의 0에 가까운 백래시

유성 감속기: 높은 토크 밀도, 우수한 내구성

이러한 통합 아키텍처는 기존의 분리형 모터-감속기 시스템에 비해 로봇 작동기의 전동 정확도를 크게 향상시킨다.

전동 정확도 모델링 방법

정확도 저하 메커니즘을 분석하기 위해, 수치 전동 정확도 모델을 개발하였다.

이 모델은 다음을 포함한 여러 실제 오차 원인을 고려한다:

• 제조 공차

• 조립 정렬 불량

• 동심도 편차

• 위치 오차

• 설치 부정확성

핵심 모델링 인사이트:

전동 오차는 단일 요인에 의해 발생하는 것이 아니라, 시스템 전반의 다중 기계 편차가 중첩되고 결합되어 발생한다.

전동 정확도에 영향을 미치는 주요 오차 요인

1. 입력측 오차(중간 수준의 영향)

입력측 오차에는 다음이 포함된다:

• 모터 축 설치 편차

• 감속기 입력축 정렬 불량

• 조립 위치 오차

전달 경로를 통해 일부 완화되더라도, 이러한 오차는 다음을 유발할 수 있다:

• 기어 맞물림 조건 교란

• 시스템 수준의 전동 편차 증가

• 운동 안정성 저하

결론: 안정적인 전동 성능을 유지하려면 입력측 정밀도가 필수적이다.

2. 편심 오차(가장 중요한 요인)

편심 오차는 로봇 관절의 전동 정확도에 가장 큰 영향을 미치는 요인이다.

이는 다음과 같은 방식으로 감속기 내부 거동에 직접적인 영향을 준다:

• 운동 부품 간 하중 분포 변화

• 주기적인 전동 변동 발생

• 동적 균형 안정성 저하

편심이 증가할수록:

• 전동 오차가 크게 증가한다

• 출력 변동이 더 심해진다

• 시스템 안정성이 저하된다

결론: 편심 제어는 통합 조인트 모듈에서 가장 중요한 설계 우선순위이다.

3. 출력측 오차(낮은 영향)

출력측 오차는 주로 다음에서 기인한다:

• 베어링 공차

• 구조 조립 편차

시뮬레이션 결과는 다음을 보여준다:

• 전동 정확도의 변동이 최소 수준이다

• 서로 다른 조건에서도 오차 곡선이 거의 동일하다

결론: 출력측 오차는 입력측 및 편심 오차에 비해 영향이 제한적이다.

시뮬레이션 및 실험 검증

수치 모델을 검증하기 위해 시제품 통합 로봇 조인트 모듈을 시험하였다.

최적화 조건:

• 입력측 부품의 가공 정밀도 향상

• 입력측 오차를 33 μm → 5 μm으로 감소

실험 결과:

• 전동 오차가 30 arcseconds → 23 arcseconds로 감소

• 전체 개선율: 약 23%

실험 결과는 시뮬레이션 예측과 매우 유사했으며, 전동 정확도 모델의 신뢰성을 확인하였다.

고정밀 로봇 관절을 위한 핵심 최적화 전략

시뮬레이션 및 실험 분석을 바탕으로, 다음과 같은 최적화 우선순위를 권장한다:

• 우선순위 1: 편심 가공 정밀도 제어(가장 영향이 큰 요인)

• 우선순위 2: 입력축 정렬 및 가공 정밀도 향상

• 우선순위 3: 감속기 조립 정밀도 향상

• 우선순위 4: 허용 가능한 출력측 공차 유지

핵심 결론: 입력측 정밀도 최적화는 전체 전동 정확도를 개선하는 가장 비용 효율적인 방법이다.

로봇 조인트 모듈 전동 정확도에 대한 자주 묻는 질문

Q1: 로봇 조인트 전동 정확도에 가장 큰 영향을 미치는 요인은 무엇인가요?

편심 오차가 가장 지배적인 요인이다. 이는 감속기 내부의 운동과 하중 분포에 직접 영향을 미치기 때문이다.

Q2: 로봇 조인트 모듈의 전동 정확도는 어떻게 향상시킬 수 있나요?

가장 효과적인 방법은 입력측 가공 정밀도를 높이고 편심 오차를 엄격하게 제어하는 것이다.

Q3: 왜 편심이 출력측 오차보다 더 중요한가요?

편심은 내부 전달 메커니즘에 직접 관여하며, 하류 부품에 의해 완화될 수 없기 때문이다.

Q4: 최적화를 통해 어느 정도의 개선을 기대할 수 있나요?

본 연구에서는 입력측 정밀도 향상을 통해 전동 오차를 약 23% 감소시켰다.

결론

본 연구는 통합 로봇 조인트 모듈을 위한 포괄적인 전동 정확도 분석 모델을 제시하고, 주요 기계 오차 원인과 그것이 시스템 성능에 미치는 영향을 규명한다.

주요 결과:

• 편심 오차가 가장 영향력 있는 요인이다

• 입력측 오차가 두 번째로 중요한 요인이다

• 출력측 오차의 영향은 미미하다

입력측 가공 정밀도를 향상함으로써 전동 성능을 약 23% 개선할 수 있었으며, 이는 고정밀 로봇 시스템을 위한 실용적이고 효과적인 최적화 방법임을 보여준다
