하모닉 로터리 액추에이터 vs 다이렉트 드라이브 로터리 액추에이터 vs 중공 로터리 테이블: 자동화를 위한 올바른 회전 동작 솔루션은 무엇인가?

회전 운동은 현대 자동화 시스템 곳곳에 존재합니다.

반도체 검사 및 웨이퍼 처리부터 3C 조립, 전자 부품 테스트, 분배, 레이저 가공 및 정밀 위치 지정에 이르기까지 기계는 종종 고정 장치, 공작물, 도구 또는 공정 스테이션을 높은 반복성으로 회전시켜야 합니다.

언뜻 보면 하모닉 회전 액추에이터 , 직접 구동 회전 액추에이터 , 중공 회전 테이블의 세 가지 솔루션이 동일한 목적을 수행하는 것처럼 보일 수 있습니다.

세 가지 방식 모두 제어된 회전 운동을 제공할 수 있습니다. 세 가지 방식 모두 자동화 장비에 통합될 수 있습니다. 그리고 세 가지 방식 모두 높은 위치 정밀도, 콤팩트한 기계적 구조, 연속 또는 인덱싱 회전을 중심으로 설계될 수 있습니다.

하지만 이 둘은 서로 바꿔 쓸 수 있는 것은 아닙니다.

근본적인 차이점은 각 솔루션이 토크, 속도, 전달, 하중 지지, 위치 정확도, 기계적 통합 및 설치 공간을 처리하는 방식에 있습니다.

하모닉 로터리 액추에이터는 정밀 감속 메커니즘을 사용하여 모터 속도를 높은 출력 토크와 제어된 회전 운동으로 변환합니다. 다이렉트 드라이브 로터리 액추에이터는 기존의 감속 단계를 제거하고 토크 모터로 부하를 직접 구동합니다. 할로우 로터리 테이블은 넓은 중앙 개구부, 베어링 지지대 및 장착면을 갖춘 통합 회전 위치 결정 플랫폼을 제공하는 데 중점을 둡니다.

3C 자동화, 반도체 장비, 검사 장비, 조립 시스템 및 정밀 회전 스테이지를 설계하는 엔지니어에게 있어 적절한 아키텍처를 선택하는 것은 장비 크기, 사이클 시간, 위치 결정 성능, 케이블 배선 및 전체 시스템 비용에 큰 영향을 미칠 수 있습니다.

이 가이드에서는 이 세 가지 회전 운동 솔루션의 차이점과 용도에 맞는 솔루션을 선택하는 방법을 설명합니다.

회전 운동 솔루션 세 가지를 한눈에 살펴보세요

내부 작동 방식을 비교하기 전에 각 제품이 어떤 목적을 달성하도록 설계되었는지 이해하는 것이 유용합니다.

가장 중요한 점은 세 가지 솔루션이 모션 시스템의 서로 다른 부분을 최적화한다는 것입니다.

하모닉 회전 액추에이터 → 토크 밀도 및 정밀도

직접 구동 회전 액추에이터 → 동적 응답 및 전달의 단순성

중공 회전 테이블 → 통합 회전 위치 지정 및 기계적 접근성

이러한 구분은 반도체 및 3C 자동화 분야에서 특히 중요해집니다.

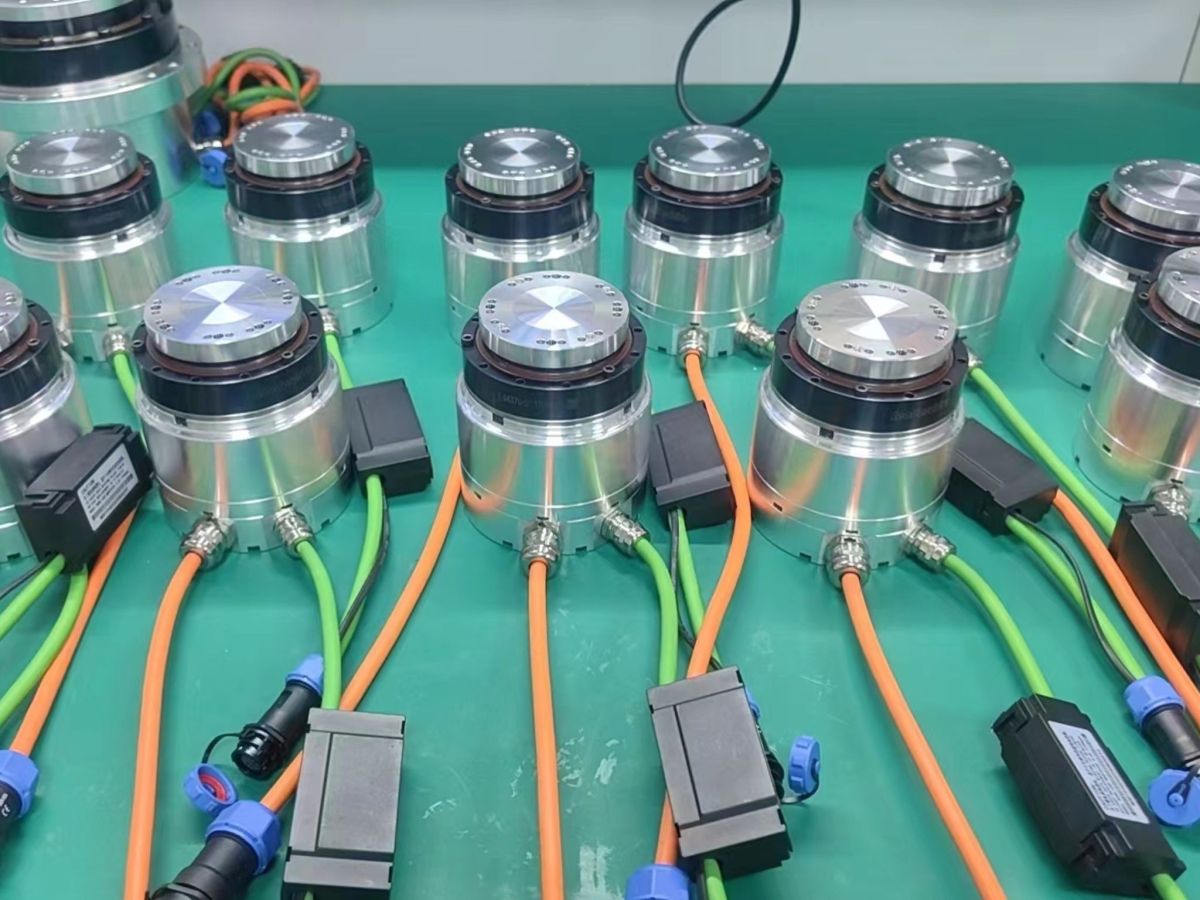

하모닉 로터리 액추에이터란 무엇인가요?

하모닉 로터리 액추에이터는 모터와 정밀한 하모닉 또는 변형파 감소 메커니즘을 결합한 통합 회전 운동 장치입니다.

기본 아키텍처는 다음과 같이 단순화할 수 있습니다.

서보 모터 → 고조파 저감 장치 → 출력 베어링/플랜지 → 부하

감속 메커니즘을 통해 비교적 고속으로 회전하는 모터가 더 낮은 출력 속도에서 훨씬 더 높은 출력 토크를 생성할 수 있습니다.

하모닉 트랜스미션은 웨이브 제너레이터, 플렉스 스플라인, 원형 스플라인 등의 부품을 사용하여 소형 패키지에서 높은 감속비를 구현합니다.

이 아키텍처는 기계에 다음과 같은 요구 사항이 있을 때 특히 유용합니다.

• 높은 출력 토크

• 높은 감소율

• 컴팩트한 크기

• 낮은 백래시

• 높은 위치 반복성

• 높은 비틀림 강성

• 통합 모터 및 엔코더

최신 하모닉 회전 액추에이터는 중공축, 엔코더, 브레이크 및 출력 베어링을 하나의 소형 어셈블리에 통합할 수 있습니다. 예를 들어, 하모닉 드라이브는 정밀 기어와 브러시리스 서보 모터 및 엔코더 피드백을 결합한 중공축 회전 액추에이터를 제공하며, 중공축 구조 덕분에 케이블, 튜브 또는 기타 부품이 회전축을 통과할 수 있습니다.

왜 하모닉 로터리 액추에이터를 사용해야 할까요?

가장 큰 장점은 토크 밀도입니다.

저속에서 높은 토크를 발생시키기 위해 대형 직구동 모터를 사용하는 대신, 고조파 저감 메커니즘을 통해 설계자는 더 작고 고속인 모터를 사용하여 기계적으로 토크를 증폭시킬 수 있습니다.

이는 설치 공간이 제한적인 애플리케이션에서 액추에이터의 전체 직경을 크게 줄일 수 있습니다.

예를 들어, 소형 반도체 검사 시스템의 회전 위치 결정 축은 높은 유지 토크가 필요하지만 출력 속도는 비교적 낮아도 될 수 있습니다.

이러한 상황에서 하모닉 로터리 액추에이터는 매우 효율적인 구조가 될 수 있습니다.

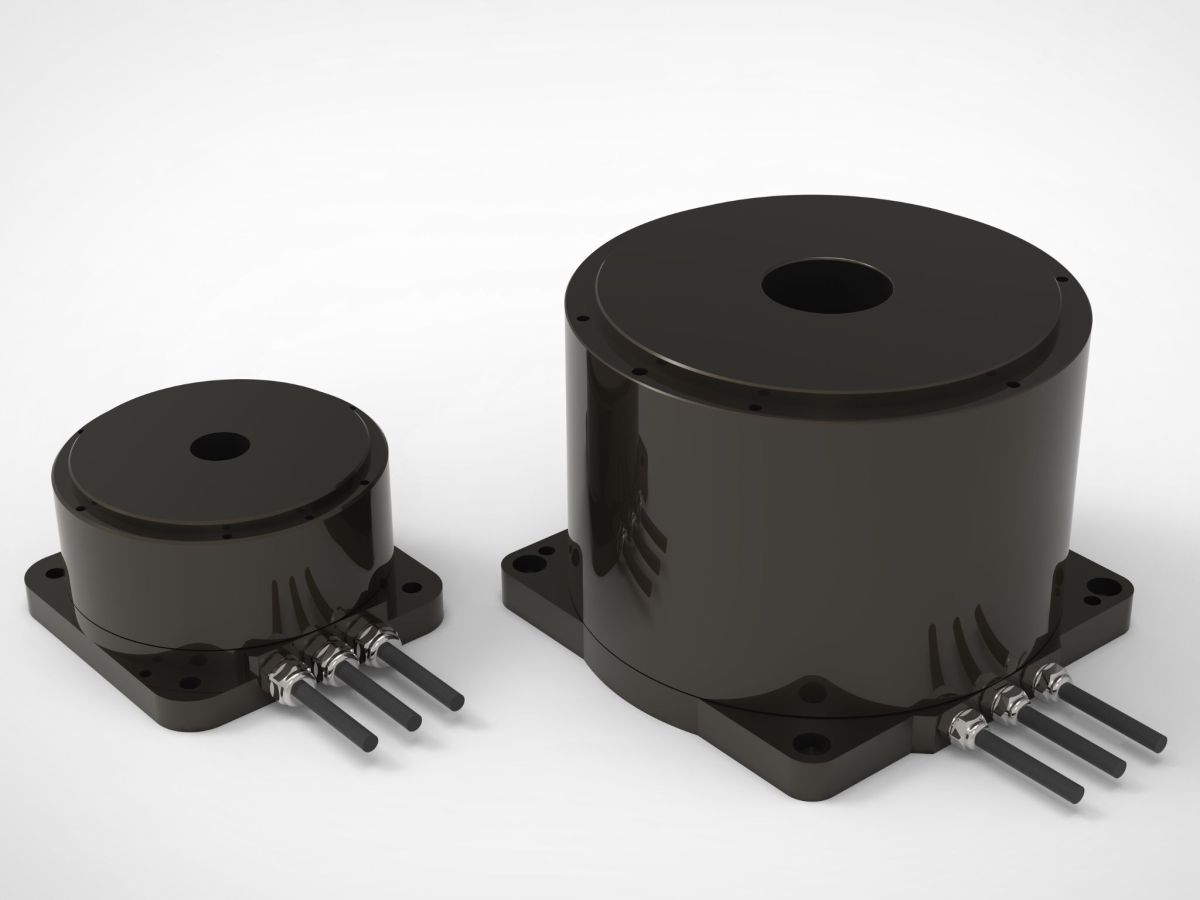

직접 구동식 회전 액추에이터란 무엇입니까?

직접 구동 회전 액추에이터는 근본적으로 다른 접근 방식을 취합니다.

모터와 부하 사이에 감속 기어박스를 설치하는 대신, 이 액추에이터는 고토크 회전 모터를 사용하여 부하를 직접 구동합니다.

기본 구조는 다음과 같습니다.

서보 드라이브 → 토크 모터 → 부하

모터 회전자와 회전 부하 사이에는 기존의 기어박스가 없습니다.

이는 해당 시스템이 기어박스 유격을 제거하고 기계식 변속기 부품 수를 줄인다는 것을 의미합니다.

따라서 직접 구동 회전 액추에이터는 다음과 같은 용도에 특히 적합합니다.

• 빠른 가속 및 감속

• 높은 회전 속도

• 짧은 정착 시간

• 높은 반복성

• 부드러운 회전

• 빈번한 인덱싱

• 낮은 기계식 전달 오차

• 높은 동적 응답

다이렉트 드라이브 방식은 고속 회전 운동에 특히 유용합니다.

모터 속도를 높이고 감속비를 사용하는 대신, 모터 자체를 큰 토크 발생 직경과 적절한 전자기적 특성을 갖도록 설계하여 필요한 속도에서 필요한 출력 토크를 생성합니다.

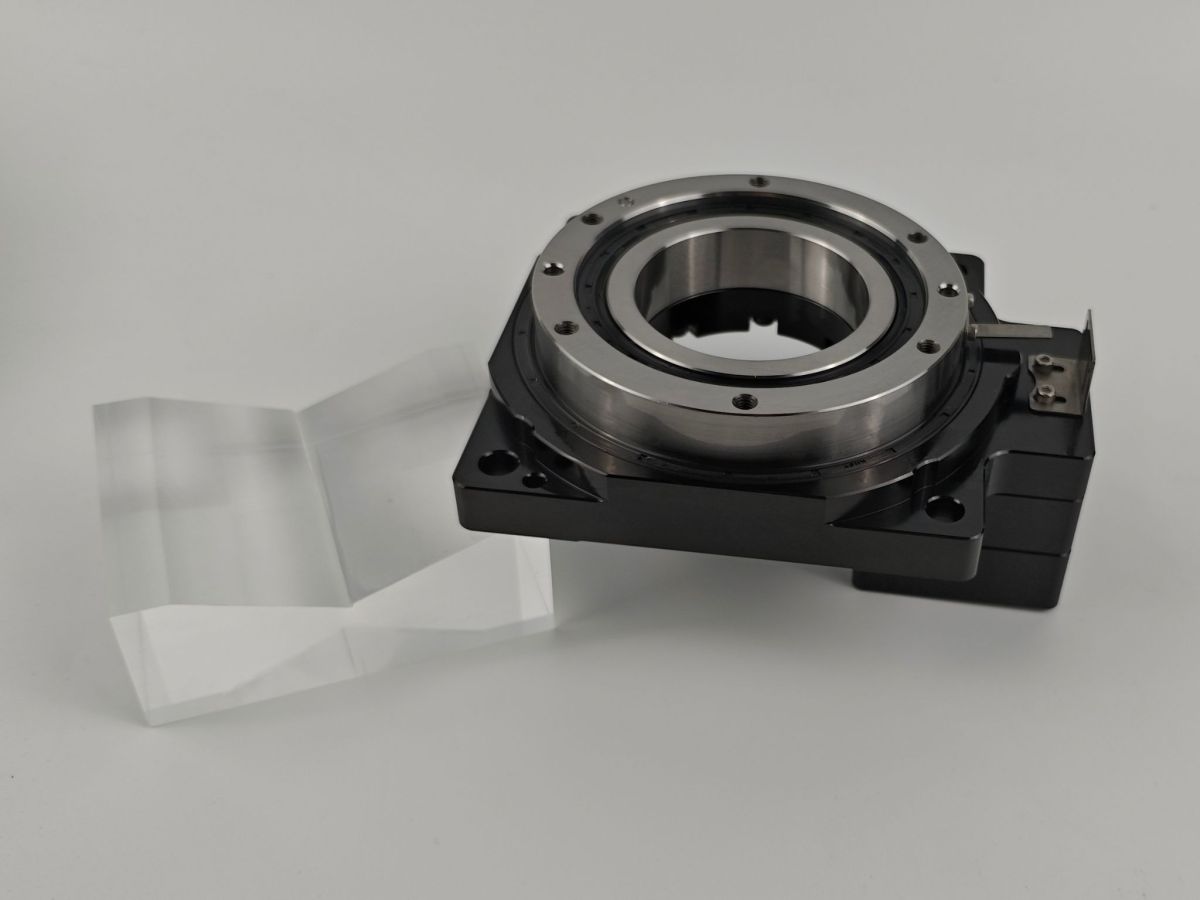

속이 빈 회전 테이블이란 무엇인가요?

중공 회전 테이블은 회전 테이블, 베어링 구조 및 중앙 관통 구멍을 중심으로 설계된 통합 회전 위치 결정 플랫폼입니다.

전형적인 건축 양식은 다음과 같습니다.

• 모터/구동 장치 → 변속기 → 회전 테이블 → 고정 장치 또는 공작물

• 정확한 전송 방식은 다를 수 있습니다.

• 제품 구조에 따라 속이 빈 회전 테이블은 다음을 사용할 수 있습니다.

• 하모닉 기어링

• 유성 기어

• 기타 정밀 감소 메커니즘

• 서보 모터

• 스테퍼 모터

• 통합 베어링 시스템

따라서, 중공 회전 테이블은 하모닉 구동 방식이나 직접 구동 방식과 완전히 별개의 전달 원리는 아닙니다.

이는 중요한 차이점입니다.

"중공"은 회전 장치의 물리적 구조, 특히 중앙의 관통 구멍을 설명하는 용어입니다. 이 용어 자체만으로는 회전 운동이 하모닉 기어, 유성 기어 또는 직접 구동 방식을 통해 생성되는지 여부를 정의하지 않습니다.

속이 빈 구멍은 다음과 같은 경로를 제공하기 때문에 자동화에 매우 유용할 수 있습니다.

• 케이블

• 공압 튜브

• 진공 라인

• 광섬유

• 센서

• 레이저 빔

• 기계식 샤프트

• 압형

중공축 회전 액추에이터는 케이블과 튜브가 회전축을 통과할 수 있기 때문에 반도체 장비에도 유사하게 사용됩니다.

가장 중요한 차이점: 토크 발생 방식

이 세 가지 솔루션의 가장 큰 차이점은 토크 구조입니다.

하모닉 로터리 액추에이터

모터는 비교적 빠른 속도에서 토크를 발생시킵니다.

그러면 하모닉 전송은 다음과 같습니다.

속도 감소 → 출력 토크 증가

이를 통해 소형 모터로 고부하 회전 메커니즘을 구동할 수 있습니다.

직접 구동 회전 액추에이터

모터 자체가 필요한 출력 토크를 생성합니다.

일반적인 감속 기어박스는 없습니다.

시스템은 다음과 같습니다:

모터 토크 → 직접 부하 운동

이는 매우 짧은 기계적 전달 경로를 제공합니다.

중공 회전 테이블

중공 회전 테이블은 주로 일체형 기계 플랫폼입니다.

내부 토크 구조는 제품별로 다릅니다.

따라서 이 장치는 큰 중공 중심부와 통합 출력 베어링을 제공하면서도 감속 메커니즘을 사용할 수 있습니다.

따라서 엔지니어는 모든 중공 회전 테이블을 하모닉 액추에이터 또는 직접 구동 시스템으로 자동적으로 분류해서는 안 됩니다.

하모닉 로터리 액추에이터 vs 다이렉트 드라이브 로터리 액추에이터

가장 중요한 비교는 두 가지 액추에이터 구조 간의 비교입니다.

하모닉 로터리 액추에이터

일반적으로 하모닉 로터리 액추에이터는 다음과 같은 사항을 우선시할 때 더 강력한 성능을 발휘합니다.

높은 토크 + 컴팩트한 크기 + 높은 감속비 + 정밀도

감속 메커니즘은 기계적 토크 증폭 효과를 제공합니다.

이러한 특징 덕분에 다음과 같은 용도에 적합합니다:

• 로봇 관절

• 회전 위치 결정 축

• 반도체 취급

• 검사 장비

• 웨이퍼 핸들링 시스템

• 소형 자동화 모듈

• 정밀 조립 장비

직접 구동 회전 액추에이터

다음과 같은 사항에 우선순위가 쏠릴 때 직접 구동 회전 액추에이터가 매력적인 선택지가 됩니다.

고속 + 고가속 + 짧은 정착 시간 + 부드러운 움직임

변속기가 없으므로 기계식 변속 요소의 수가 줄어듭니다.

이는 특히 다음과 같은 경우에 유용할 수 있습니다.

• 고속 인덱싱

• 회전식 검사

• 반도체 분류

• 고속 포탑 시스템

• 전자 부품 취급

• 픽앤플레이스 메커니즘

• 정밀 회전 스테이지

따라서 선택은 기계의 동작 프로필에 따라 달라집니다.

하모닉 회전 액추에이터와 중공 회전 테이블 비교

이 두 가지 해결책은 모두 다음과 같은 이점을 제공하기 때문에 때때로 비슷해 보일 수 있습니다.

고정밀도 + 소형 설치 + 중공 구조 + 회전 위치 조정

하지만 그들의 디자인 중점 사항은 다릅니다.

하모닉 로터리 액추에이터는 구동 및 토크 생성 시스템을 강조합니다.

속이 빈 회전 테이블은 회전 플랫폼과 기계적 통합을 강조합니다.

예를 들어, 엔지니어가 다음과 같이 질문하는 경우:

"높은 출력 토크를 가진 소형 서보 구동식 회전 액추에이터가 필요합니다."

하모닉 로터리 액추에이터가 더 자연스러운 출발점이 될 수 있습니다.

엔지니어가 다음과 같이 묻는다면:

"큰 관통 구멍이 있는 회전 플랫폼과 고정 장치를 장착할 수 있는 견고한 테이블이 필요합니다."

속이 빈 회전 테이블이 더 적합할 수 있습니다.

이러한 구분은 검사 스테이션, 인덱싱 플랫폼 및 조립 기계를 설계할 때 특히 유용합니다.

직접 구동 회전 액추에이터 vs 중공 회전 테이블

직접 구동 회전 액추에이터는 중심부가 비어 있는 형태로 설계할 수도 있습니다.

따라서 두 용어는 반드시 상호 배타적인 것은 아닙니다.

회전 시스템은 이론적으로 다음과 같은 조합을 가능하게 할 수 있습니다:

직접 구동 방식 + 중공축 + 일체형 회전 테이블

이 구조에서는 모터가 회전 테이블을 직접 구동하는 반면, 중앙의 빈 공간을 통해 케이블, 튜브 또는 광학 부품이 축을 통과할 수 있습니다.

따라서 핵심적인 차이점은 다음과 같습니다.

다이렉트 드라이브는 드라이브 아키텍처를 설명합니다.

속이 빈 구조는 기계적 구조를 나타냅니다.

이러한 구분은 공급업체 사양을 평가할 때 유용합니다.

"속이 빈 회전 테이블"로 설명되는 제품에는 감속 메커니즘이 포함될 수 있습니다.

"직접 구동 회전 액추에이터"라고 설명되는 제품은 내부가 비어 있을 수도 있습니다.

따라서 엔지니어는 용어만 보고 제품을 선택하기보다는 실제 내부 구조를 검토해야 합니다.

어떤 솔루션이 가장 높은 정확도를 제공합니까?

모두에게 승리가 있는 것은 아닙니다.

위치 정확도는 전체 모션 시스템에 따라 달라집니다.

모터 + 변속기 + 엔코더 + 베어링 + 구조물 + 컨트롤러 + 교정

하모닉 회전 액추에이터는 정밀한 하모닉 기어링을 통해 낮은 백래시 전달과 높은 감속비를 제공하므로 높은 위치 정밀도를 구현할 수 있습니다.

직접 구동 회전 액추에이터는 부하가 모터에 직접 연결되고 기존 기어박스 전달 오차가 없기 때문에 높은 위치 정밀도를 구현할 수 있습니다.

속이 빈 회전 테이블은 내부 전달 장치, 베어링 구조 및 엔코더 시스템을 적절하게 설계하면 높은 정밀도를 제공할 수 있습니다.

따라서 명목상 엔코더 해상도만을 기준으로 "하모닉 드라이브 대 다이렉트 드라이브"를 비교하는 것은 충분하지 않습니다.

엔지니어는 다음 사항을 평가해야 합니다.

• 절대 위치 정확도

• 반복성

• 백래시

• 전송 오류

• 베어링 런아웃

• 인코더 정확도

• 열 드리프트

• 구조적 강성

• 서보 튜닝

어느 쪽이 더 빠를까요?

고속 회전 운동의 경우, 출력 속도를 제한하는 감속 기어박스가 없기 때문에 직접 구동 회전 액추에이터가 일반적으로 큰 이점을 제공합니다.

하모닉 액추에이터는 감속을 중심으로 최적화됩니다.

따라서 출력 속도는 일반적으로 모터 속도보다 훨씬 낮습니다.

이러한 특성 때문에 하모닉 액추에이터는 높은 토크와 낮은 속도의 회전 운동에는 탁월하지만, 초고속 연속 회전에는 자연스럽게 적합하지 않습니다.

직접 구동식 회전 액추에이터는 모터, 베어링 및 열 설계가 이를 지원할 경우 훨씬 더 높은 회전 속도로 작동할 수 있습니다.

이러한 이유로 다이렉트 드라이브 기술은 다음과 같은 용도로 자주 고려됩니다.

• 고속 포탑 인덱싱

• 회전식 검사

• 반도체 취급

• 고속 테스트 장비

하지만 속도는 항상 토크 및 관성과 함께 평가해야 합니다.

높은 회전수를 낼 수 있는 모터라 하더라도 부하 관성이 너무 크거나 필요한 가속 토크가 모터의 최대 성능을 초과하는 경우에는 적합하지 않을 수 있습니다.

어느 쪽의 토크 밀도가 더 높습니까?

소형 고토크 애플리케이션의 경우, 하모닉 로터리 액추에이터는 감속 메커니즘이 모터 토크를 증폭시키기 때문에 탁월한 토크 밀도를 제공할 수 있습니다.

직접 구동 회전 액추에이터는 출력 토크를 직접 생성해야 합니다.

일반적으로 동일한 저속 출력 토크를 얻으려면 더 큰 모터 직경이나 더 활성적인 자성 재료가 필요합니다.

그러므로:

컴팩트한 크기에 높은 토크 → 하모닉 로터리 액추에이터

고속 및 직접 부하 제어 → 직접 구동 회전 액추에이터

이는 가장 중요한 공학적 절충안 중 하나입니다.

반도체 장비에 더 적합한 회전식 솔루션은 무엇일까요?

반도체 장비는 매우 까다로운 동작 요구 사항을 가지고 있습니다.

기계에 필요한 것은 다음과 같습니다.

• 높은 위치 정확도

• 짧은 사이클 시간

• 높은 반복성

• 소형 설치

• 깔끔한 케이블 정리

• 저진동

• 안정적인 열 성능

• 높은 신뢰성

세 가지 아키텍처 모두 사용할 수 있지만, 기계 기능에 따라 선호하는 솔루션이 다릅니다.

웨이퍼 핸들링

로봇이나 핸들링 메커니즘이 소형 크기와 높은 출력 토크를 요구할 때 하모닉 로터리 액추에이터가 매력적인 선택이 될 수 있습니다.

속이 빈 형태는 케이블 및 공압 배선을 간소화할 수도 있습니다.

중공축 액추에이터는 배선과 배관이 회전축을 통과해야 하는 반도체 응용 분야에 특히 사용됩니다.

고속 검사

직접 구동 회전 액추에이터는 기계적 토크 증폭보다 빠른 가속, 부드러운 회전 및 짧은 정착 시간이 더 중요한 경우에 적합합니다.

인덱싱 및 고정 장치 위치 지정

중공 회전 테이블은 기계에 다음과 같은 요구 사항이 있을 때 실용적인 선택이 되는 경우가 많습니다.

• 견고한 회전 플랫폼

• 직접 고정 장착

• 중앙의 큰 개구부

• 소형 설치

• 반복 가능한 인덱싱

이러한 구조는 검사 및 조립 스테이션의 기계 설계를 단순화할 수 있습니다.

3C 자동화에 더 적합한 솔루션은 무엇일까요?

3C 제조에는 다음과 같은 제품이 포함됩니다.

• 스마트폰

• 태블릿

• 노트북

• 웨어러블 전자 기기

• 카메라 모듈

• 커넥터

• 전자 부품

이러한 기계는 종종 소형화되고 빠르며 반복성이 매우 높은 회전 운동을 필요로 합니다.

카메라 모듈 어셈블리

직접 구동 회전 액추에이터는 정렬 및 검사를 위해 부드럽고 프로그래밍 가능한 회전을 제공할 수 있습니다.

커넥터 어셈블리

중공 회전 테이블은 고정 장치 및 여러 조립 스테이션을 위한 소형 인덱싱 플랫폼을 제공할 수 있습니다.

정밀 부품 방향 설정

하모닉 회전 액추에이터는 회전 하중이 비교적 무겁거나 설치 공간이 제한적일 때 높은 토크와 정밀한 각도 위치 제어를 제공할 수 있습니다.

백래시 및 전송 오류

백래시는 정밀 회전 운동에서 가장 중요한 매개변수 중 하나입니다.

일반적인 기어박스는 입력과 출력 사이에 백래시를 발생시킬 수 있습니다.

정밀한 하모닉 회전 액추에이터는 메커니즘 및 제품에 따라 극히 낮은 백래시 또는 백래시 제로 사양으로 설계할 수 있습니다.

직접 구동 회전 액추에이터는 기존의 감속 기어박스를 포함하지 않으므로 기어박스 유격이 구동 체인의 일부가 아닙니다.

하지만 그렇다고 해서 시스템 전체에 기계적 오류가 전혀 없다는 의미는 아닙니다.

베어링 간극, 구조적 변형, 엔코더 설치 및 하중으로 인한 처짐은 여전히 위치 결정에 영향을 미칠 수 있습니다.

중공 회전 테이블의 경우, 백래시는 주로 내부 전달 구조에 따라 달라집니다.

따라서 제품을 비교할 때 엔지니어는 다음과 같은 질문을 해야 합니다.

실제 출력측 백래시 또는 전송 오차는 얼마입니까?

"속이 비어있다"는 것이 자동으로 낮은 반동을 의미한다고 가정하기보다는.

하중 용량 및 베어링 설계

회전 액추에이터 선정 시 출력 베어링은 종종 간과되는 부분입니다.

회전 운동 장치는 토크를 발생시키는 것 이상의 기능을 갖춰야 합니다.

또한 다음을 지원해야 합니다.

• 방사형 하중

• 축하중

• 모멘트 하중

• 회전 고정 장치 관성

• 외부 기계적 힘

일체형 크로스 롤러 베어링은 출력단에서 직접 하중을 지지할 수 있기 때문에 정밀 회전 액추에이터에 일반적으로 사용됩니다.

예를 들어, 하모닉 드라이브의 FHA Mini는 하모닉 기어 부품, 서보 모터, 엔코더 및 대형 크로스 롤러 출력 베어링을 결합하여 하중을 액추에이터에 직접 장착할 수 있도록 합니다.

이러한 유형의 통합은 기계 설계를 크게 단순화할 수 있습니다.

중공 회전 테이블의 경우, 테이블 자체가 고정 장치와 공작물을 지지하는 경우가 많기 때문에 지지 용량이 더욱 중요합니다.

자동화에서 중공 내경 크기가 중요한 이유는 무엇일까요?

속이 비어있는 것은 단순한 편의 이상의 의미를 지닙니다.

소형 자동화 장비에서 회전 중심은 케이블과 공압 라인을 배선하기에 가장 어려운 영역인 경우가 많습니다.

충분히 큰 속이 빈 구멍은 다음과 같은 이점을 제공합니다:

• 전원 케이블

• 인코더 케이블

• 이더넷/이더캣 케이블

• 진공관

• 공압 튜브

• 광섬유 케이블

• 레이저 빔

회전 중심을 통과하기 위해.

이렇게 하면 케이블 굽힘과 외부 케이블 루프를 줄일 수 있습니다.

중공축 액추에이터 설계는 회전축을 통과하는 케이블, 튜브 및 광 경로와 관련된 응용 분야에 특히 적합합니다.

반도체 장비의 경우, 장비 구조가 매우 콤팩트한 경우가 많기 때문에 이러한 장점이 특히 유용할 수 있습니다.

연속 회전 vs. 인덱싱 동작

또 다른 중요한 선택 요소는 움직임 패턴입니다.

연속 회전

하중을 비교적 빠른 속도로 지속적으로 회전시켜야 하는 경우, 직접 구동 회전 액추에이터가 좋은 선택이 될 수 있습니다.

일반적인 적용 분야는 다음과 같습니다.

• 회전식 검사

• 스캐닝

• 광학 시스템

• 고속 처리

• 연속 인덱싱 메커니즘

반복 인덱싱

기계가 반복적으로 움직이는 경우:

0° → 30° → 60° → 90° → 정지

그렇다면 선정 기준은 다음과 같아야 합니다.

• 최대 토크

• 가속

• 정착 시간

• 반복성

• 부하 관성

직접 구동식 회전 액추에이터는 탁월한 동적 성능을 제공할 수 있습니다.

하모닉 로터리 액추에이터는 높은 토크와 안정적인 위치 제어를 제공할 수 있습니다.

중공 회전 테이블은 고도로 통합된 인덱싱 플랫폼을 제공할 수 있습니다.

올바른 해결책은 전체 동작 프로필에 따라 달라집니다.

동작 프로필은 정격 속도보다 더 중요합니다.

흔히 저지르는 실수 중 하나는 최대 회전 속도(rpm)만을 기준으로 회전 액추에이터를 선택하는 것입니다.

자동화 장비의 경우, 더 유용한 질문은 다음과 같습니다.

액추에이터가 실제 하중을 한 위치에서 다른 위치로 얼마나 빠르게 이동시키고 요구되는 정확도 내에서 안정화시킬 수 있습니까?

인덱싱 시스템의 경우:

사이클 시간 = 가속 + 이동 + 감속 + 안정화

정격 속도가 매우 높은 회전 액추에이터라 하더라도 안정화 시간이 길다면 기계 처리량이 저하될 수 있습니다.

반대로, 필요한 인덱싱 각도가 작고 기계가 높은 토크와 소형 크기를 우선시하는 경우에는 저속 하모닉 액추에이터가 이상적일 수 있습니다.

하모닉 회전 액추에이터, 직접 구동 회전 액추에이터 및 중공 회전 테이블 중에서 선택하는 방법

선발 과정은 몇 가지 질문으로 간소화될 수 있습니다.

질문 1 — 낮은 출력 속도에서 높은 토크가 필요하십니까?

네, 그렇다면 다음부터 시작하세요:

하모닉 로터리 액추에이터

감속 메커니즘은 컴팩트한 형태를 유지하면서 토크 증폭 기능을 제공합니다.

질문 2 — 고속 회전과 빠른 가속이 필요하신가요?

그렇다면 다음 사항을 고려해 보세요.

직접 구동 회전 액추에이터

직접 구동 방식은 기존의 감속 단계를 제거하여 탁월한 동적 응답성을 제공할 수 있습니다.

질문 3 — 대형 중공 중심부와 직접 고정 장치 장착이 필요하십니까?

그렇다면 다음 사항을 고려해 보세요.

중공 회전 테이블

일체형 테이블 구조는 설치를 간소화하고 하중을 위한 견고한 플랫폼을 제공합니다.

질문 4 — 회전축을 통과하는 케이블이나 튜브가 필요합니까?

그다음 우선순위를 정하세요:

중공축/중공회전 구조

중공 구조는 다양한 구동 기술과 결합될 수 있습니다.

질문 5 — 장비 설치 공간은 극히 제한적인가요?

고려하다:

하모닉 로터리 액추에이터

또는

소형 중공 회전 테이블

토크 및 플랫폼 요구 사항에 따라 다릅니다.

질문 6 — 사이클 타임이 주요 제약 조건입니까?

고려하다:

직접 구동 회전 액추에이터

특히 기계가 빠른 가속, 감속 및 짧은 정착 시간을 요구할 때 그렇습니다.

실용적인 선택 매트릭스

이 표는 상세한 모터 크기 산정을 대체하는 것이 아니라, 시작점으로 활용해야 합니다.

이 세 가지 기술을 결합할 수 있을까요?

예.

이는 엔지니어들에게 중요한 점입니다.

이 세 가지 용어는 회전 운동 시스템의 서로 다른 측면을 설명합니다.

예를 들어, 회전 모듈은 다음과 같을 수 있습니다.

할로우 + 하모닉 + 서보

또는:

중공형 + 직접 구동 + 서보

또는:

중공 회전 테이블 + 유성 감속 기어 + 서보 모터

따라서 "하모닉 로터리 액추에이터", "직접 구동 로터리 액추에이터" 및 "중공 로터리 테이블"을 완전히 분리된 세 가지 제품 범주로 항상 취급해서는 안 됩니다.

오히려 그것들은 서로 다른 디자인 선택을 나타냅니다.

• 전송 기술

• 드라이브 기술

• 기계적 통합

기계 설계자는 용도에 따라 이러한 기술들을 조합할 수 있습니다.

통합 회전 동작 제어가 점점 더 중요해지는 이유는 무엇일까요?

현대 자동화 장비는 점점 더 소형화되는 동시에 더 높은 처리량과 정밀도를 요구하고 있습니다.

조립하는 대신:

모터 + 기어박스 + 커플링 + 베어링 + 엔코더 + 회전판

기계 제조업체들은 통합형 회전 운동 장치를 점점 더 선호하고 있습니다.

통합형 액추에이터는 기계적 인터페이스 수를 줄이고 설치를 간소화할 수 있습니다.

조화 회전 액추에이터는 다음을 통합할 수 있습니다.

서보 모터 + 하모닉 기어 + 엔코더 + 베어링 + 브레이크

직접 구동 회전 액추에이터는 다음과 같은 기능을 통합할 수 있습니다.

토크 모터 + 엔코더 + 베어링 + 하우징

속이 빈 회전 테이블에는 다음을 통합할 수 있습니다.

회전 테이블 + 베어링 + 변속기 + 모터 인터페이스 + 중공 보어

이러한 통합은 개발 시간을 단축하고 기계적 오류 발생 가능성을 줄일 수 있습니다.

3C 및 반도체 자동화 분야에서 회전 모션 제어의 미래

반도체 및 3C 장비가 다음과 같은 방향으로 나아가면서 회전 동작 제어에 대한 수요는 계속 증가할 것으로 예상됩니다.

• 더 작은 부품들

• 더 높은 UPH

• 더 높은 위치 정확도

• 보다 소형화된 기계 레이아웃

• 자동화 확대

• 유연한 생산

차세대 회전 시스템은 다음과 같은 요소들을 점차 결합할 것입니다:

• 고해상도 절대 엔코더

• 서보 드라이브

• EtherCAT 통신

• 고급 모션 제어

• 진동 억제

• 열 보상

• 온라인 교정

• 일체형 베어링

• 중공축 케이블 라우팅

• 소형 액추에이터 구조

목표는 단순히 하중을 분산시키는 것이 아닙니다.

목표는 달성하는 것입니다:

빠른 동작 + 정밀한 위치 지정 + 안정적인 작동 + 컴팩트한 통합

이러한 이유로 하모닉 로터리 액추에이터, 다이렉트 드라이브 로터리 액추에이터 및 중공 로터리 테이블은 현대 회전 운동 제어에서 서로 다르지만 상호 보완적인 역할을 계속해서 수행할 것입니다.

하모닉 로터리 액추에이터, 다이렉트 드라이브 로터리 액추에이터 및 중공 회전 테이블에 대한 FAQ

하모닉 로터리 액추에이터와 다이렉트 드라이브 로터리 액추에이터의 차이점은 무엇입니까?

하모닉 로터리 액추에이터는 정밀 감속 메커니즘을 사용하여 출력 토크를 증가시키고 출력 속도를 감소시킵니다. 다이렉트 드라이브 로터리 액추에이터는 기존의 감속 기어박스 없이 토크 모터를 사용하여 부하를 직접 구동합니다.

직접 구동 방식의 회전 액추에이터가 조화 진동 방식의 회전 액추에이터보다 더 정확한가요?

꼭 그럴 필요는 없습니다.

둘 다 적절하게 설계하면 높은 위치 정확도를 달성할 수 있습니다.

직접 구동 방식은 변속기 전달 오류를 제거하고, 하모닉 액추에이터는 높은 감속비, 낮은 백래시, 그리고 소형 고토크 전달 기능을 제공합니다.

최종 정확도는 모터, 엔코더, 베어링, 기계 구조, 컨트롤러 및 교정에 따라 달라집니다.

중공 회전 테이블은 중공 회전 액추에이터와 같은 것인가요?

꼭 그렇지는 않아요.

중공 회전 테이블은 일반적으로 통합 회전 플랫폼과 중앙 관통 구멍을 강조하는 반면, 중공 회전 액추에이터는 완전한 구동 회전 운동 장치를 강조합니다.

일부 제품에서는 두 용어가 중복될 수 있습니다.

하모닉 로터리 액추에이터는 중공축을 가질 수 있습니까?

예.

중공축 하모닉 회전 액추에이터를 사용할 수 있으며, 케이블, 튜브 및 기타 구성 요소를 회전 중심을 통해 통과시킬 수 있습니다.

직접 구동 회전 액추에이터는 속이 빈 구조를 가질 수 있습니까?

예.

직접 구동 회전 액추에이터는 적용 분야에서 축을 관통하는 케이블 배선, 공압 라인 또는 광 경로가 필요한 경우 중공축 또는 중공 로터 구조로 설계할 수 있습니다.

반도체 장비에는 어느 쪽이 더 좋을까요?

동작 요구 사항에 따라 다릅니다.

하모닉 회전 액추에이터는 소형 고토크 정밀 축 및 웨이퍼 핸들링 메커니즘에 적합합니다.

직접 구동식 회전 액추에이터는 고속 회전 운동, 빠른 인덱싱 및 짧은 정착 시간에 적합합니다.

중공 회전 테이블은 견고한 회전 플랫폼과 넓은 중앙 개구부가 필요한 검사, 조립 및 인덱싱 스테이션에 적합합니다.

3C 자동화에 더 적합한 것은 무엇일까요?

소형 고토크 회전축의 경우, 하모닉 회전 액추에이터가 좋은 선택이 될 수 있습니다.

빠른 회전 운동과 신속한 인덱싱에는 다이렉트 드라이브 로터리 액추에이터가 적합합니다.

고정장치 기반 인덱싱 및 검사 플랫폼의 경우, 중공 회전 테이블을 사용하면 기계 구조를 단순화할 수 있습니다.

회전 동작 제어 솔루션을 어떻게 선택해야 할까요?

실제 동작 요구 사항부터 시작하세요.

하중 → 관성 → 속도 → 가속도 → 토크 → 인덱싱 각도 → 정확도 → 반복성 → 중공형 → 작동 주기 → 설치 공간

그런 다음 적절한 회전 아키텍처를 선택하십시오.

결론: 제품명만 따지지 말고 로터리 아키텍처를 선택하십시오.

하모닉 회전 액추에이터, 직접 구동 회전 액추에이터 및 중공 회전 테이블은 모두 정밀한 회전 운동을 제공할 수 있지만, 각각 다른 엔지니어링 문제를 해결합니다.

컴팩트한 크기, 높은 출력 토크, 높은 감속비 및 정밀도가 주요 요구 사항일 경우 하모닉 로터리 액추에이터를 선택하십시오.

고속, 빠른 가속, 부드러운 동작 및 짧은 정착 시간이 중요한 경우 직접 구동식 회전 액추에이터를 선택하십시오.

기계에 통합 회전 위치 결정 플랫폼, 견고한 하중 지지대, 고정 장치 장착 및 큰 중앙 관통 구멍이 필요한 경우 중공 회전 테이블을 선택하십시오.

첨단 3C 자동화, 반도체 장비 및 정밀 회전 동작 제어 분야에서 최적의 솔루션은 반드시 가장 높은 토크, 가장 높은 속도 또는 가장 높은 엔코더 해상도를 가진 솔루션은 아닙니다.

최적의 솔루션은 전체 동작 프로필과 기계적 구조에 부합하는 솔루션입니다.

고조파 저감은 토크를 최적화합니다.

다이렉트 드라이브 방식은 동적 응답성을 최적화합니다.

중공 회전 통합은 기계 레이아웃과 회전 접근성을 최적화합니다.

이러한 차이점을 이해함으로써 기계 제작자는 속도, 정밀도, 토크, 강성, 통합 및 비용 측면에서 적절한 균형을 제공하는 회전 운동 솔루션을 선택할 수 있습니다.
