다이렉트 드라이브 모터는 터릿 인덱싱 속도와 정밀도를 어떻게 향상시키는가?

고속 반도체 분류 및 포장 장비에서 터릿 인덱싱은 짧은 사이클 시간과 반복 가능한 위치 정확도라는 두 가지 목표를 동시에 달성해야 합니다.

많은 엔지니어들은 처음에 포탑 회전 속도를 높이는 비결이 단순히 더 강력한 모터를 사용하는 것이라고 생각합니다. 하지만 실제로는 모터 출력 그 자체보다 전체 변속 시스템의 성능이 훨씬 더 중요한 경우가 많습니다.

기존의 포탑 구동 방식은 서보 모터와 기어박스, 커플링, 벨트 또는 기타 기계식 변속 부품을 결합하여 사용할 수 있습니다. 이러한 부품들은 백래시, 탄성 변형, 마찰, 변속 오차 및 추가적인 관성을 유발할 수 있습니다.

다이렉트 드라이브 모터는 기존 방식과는 다른 접근법을 취합니다. 모터를 포탑에 직접 연결함으로써, 기존의 감속 기어박스가 필요 없어지고 모터와 회전 부하 사이의 기계적 전달 부품 수를 줄일 수 있습니다.

고해상도 엔코더 및 고성능 서보 드라이브와 결합된 터릿 인덱싱용 다이렉트 드라이브 모터는 빠른 가속 및 감속, 정확한 위치 지정 및 짧은 정착 시간을 제공할 수 있습니다.

이러한 특징 때문에 직접 구동 기술은 반도체 분류기, 다이 본더, 검사 장비, 테스트 시스템 및 기타 고속 자동화 애플리케이션에 특히 적합합니다.

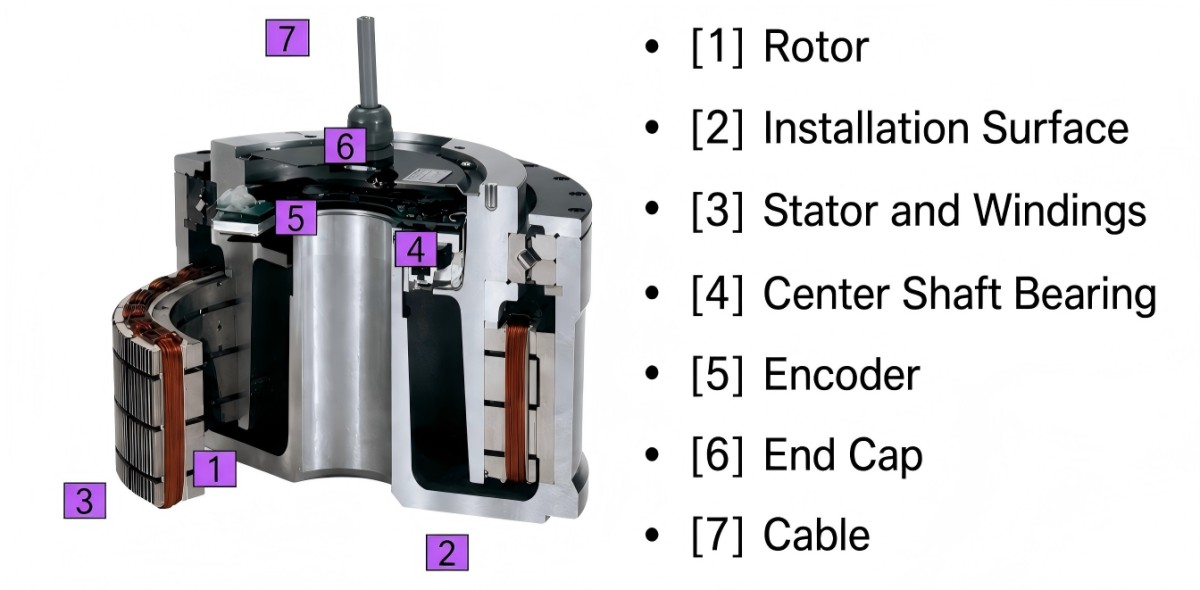

터릿 인덱싱용 직접 구동 모터란 무엇입니까?

다이렉트 드라이브 모터는 기존의 감속 기어박스 없이 회전 부하를 직접 구동하도록 설계된 모터입니다.

터릿 인덱싱 애플리케이션에서 모터 로터는 메인 터릿에 직접 연결됩니다.

서보 드라이브 → 다이렉트 드라이브 모터 → 터릿

이는 기존 전송 방식과는 다릅니다.

서보 모터 → 기어박스 → 커플링 → 터렛

또는:

서보 모터 → 벨트 → 풀리 → 터릿

직접 구동 시스템은 중간 전달 부품을 제거함으로써 모터와 회전 부하 사이의 기계적 경로를 단축합니다.

일반적인 고속 터릿 인덱싱 시스템은 다이렉트 드라이브 모터, 고해상도 엔코더, 서보 드라이브, 모션 컨트롤러, 터릿, Z축 메커니즘 및 비전 또는 검사 시스템을 포함할 수 있습니다.

엔코더는 회전 위치를 지속적으로 측정하여 서보 시스템이 폐루프 피드백을 통해 포탑의 위치, 속도 및 가속도를 제어할 수 있도록 합니다.

회전 용도의 경우, 직접 구동 모터는 직접 구동 회전 모터 또는 DD 토크 모터라고도 불립니다.

고속 터릿 인덱싱에 직접 구동 모터를 사용하는 이유는 무엇일까요?

다이렉트 드라이브 모터의 주된 장점은 단순히 높은 모터 출력만이 아닙니다.

더욱 중요한 이점은 모터와 부하 사이의 기계적 전달 부품이 줄어든다는 것입니다.

기존 변속기는 다음과 같은 문제를 야기할 수 있습니다:

• 기어 백래시

• 커플링 규정 준수

• 벨트 탄성

• 마찰

• 전송 오류

• 추가 회전 관성

이러한 효과는 포탑이 반복적으로 가속, 감속 및 방향 전환을 할 때 특히 중요해집니다.

다이렉트 드라이브 모터는 기존의 기어박스나 벨트 구동 장치가 필요 없으므로 서보 시스템이 회전 부하를 더욱 직접적으로 제어할 수 있습니다.

이는 다음과 같은 개선에 도움이 될 수 있습니다.

인덱싱 속도 + 위치 반복 정밀도 + 안정화 성능

동시에.

하지만 직접 구동 방식이라고 해서 기계 전체에 기계적 오차가 전혀 없다는 의미는 아닙니다. 베어링 런아웃, 엔코더 설치, 구조 변형, 열팽창 및 서보 튜닝은 여전히 최종 위치 결정 성능에 영향을 미칠 수 있습니다.

포탑 인덱싱 속도를 결정하는 요소는 무엇입니까?

터렛 처리량은 모터 출력만으로 결정되는 것이 아닙니다.

실제 인덱싱 주기는 다음을 포함한 전체 모션 시스템에 따라 달라집니다.

• 포탑 관성

• 모터 토크

• 가속과 감속

• 인코더 피드백

• 서보 대역폭

• 모션 프로필

• 기계적 강성

• 정착 시간

• Z축 이동

• 시험 시간

• 포탑 스테이션 수

이것이 바로 고토크 직구동 모터를 선택한다고 해서 터렛의 속도가 자동으로 빨라지는 것은 아닌 이유입니다.

전체 기계 사이클은 다음과 같이 이해할 수 있습니다.

터릿 인덱싱 + Z축 이동 + 처리 시간 + 동기화

예를 들어, 고속 반도체 분류 시스템은 수십 밀리초의 짧은 인덱싱 주기를 사용할 수 있습니다. 실제로 달성 가능한 주기 시간은 터릿 관성, 인덱싱 각도, 모터 토크, 서보 튜닝 및 필요한 안정화 시간에 따라 달라집니다.

따라서 모터 선택은 모터의 최대 속도나 최대 토크만을 고려하기보다는 전체적인 동작 프로파일을 기준으로 시작해야 합니다.

직구동 모터에서 낮은 관성이 중요한 이유는 무엇일까요?

포탑 인덱싱은 반복적인 가속 및 감속 과정입니다.

모터는 회전하는 부하를 가속시켜 목표 위치에 도달한 다음, 다음 작업이 시작될 수 있도록 충분히 빠르게 감속해야 합니다.

필요한 가속 토크는 다음과 같이 표현할 수 있습니다.

T = J × α

여기서 T는 가속 토크, J는 회전 관성, α는 각가속도입니다.

따라서 불필요한 회전 관성을 줄이면 동적 응답을 개선할 수 있습니다.

적절하게 선택된 직구동 모터는 기계식 감속 기어박스에 의존하지 않고도 포탑을 가속 및 감속할 수 있습니다.

하지만 모터 회전자 관성은 전체 계산의 일부일 뿐입니다.

전체 회전 관성에는 다음이 포함되어야 합니다.

모터 + 터릿 + 공구 + 공작물 + 기타 회전 부품

다이렉트 드라이브 모터는 필요한 가속을 위해 충분한 최대 토크를 제공해야 하며, 동시에 연속적인 고주기 작동 동안 허용 가능한 열 성능을 유지해야 합니다.

직접 구동 모터는 어떻게 터렛 위치 정밀도를 향상시키는가?

기존의 모터-기어박스 시스템은 모터와 터릿 사이에 유격, 변형 및 전달 오류를 유발할 수 있습니다.

직접 구동 방식은 기계적 경로를 단순화합니다.

모터 → 터릿

따라서 서보 컨트롤러는 모터와 터릿 사이에 기존의 감속 장치 없이도 회전 부하를 조절할 수 있습니다.

이는 특히 반복적인 각도 인덱싱에 유용할 수 있습니다.

하지만 다이렉트 드라이브 모터라고 해서 완벽한 위치 정확도가 자동으로 보장되는 것은 아닙니다.

최종 시스템 성능은 다음 요소에 따라 달라집니다.

• 인코더 정확도

• 인코더 해상도

• 베어링 런아웃

• 포탑 강성

• 열팽창

• 모터 코깅

• 기계적 진동

• 서보 튜닝

• 부하 변동

• 보정 및 매핑

따라서 보다 정확한 공학적 표현은 다음과 같습니다.

다이렉트 드라이브 모터는 기존 기어 변속기와 관련된 백래시를 제거하고 기계적 전달 오류를 줄이지만, 최종 위치 정확도는 전체 모션 시스템에 따라 달라집니다.

반복성, 정확도 및 해상도는 서로 다릅니다.

터릿 인덱싱용 다이렉트 드라이브 모터를 선택할 때 이 세 가지 사양을 혼동하는 경우가 많습니다.

해결

해상도는 인코더 또는 모션 시스템이 구별할 수 있는 최소 각도 증분을 나타냅니다.

고해상도 엔코더는 회전 위치를 더욱 정밀하게 측정할 수 있지만, 엔코더 해상도만으로 시스템 정확도가 결정되는 것은 아닙니다.

반복성

반복성은 포탑이 반복적인 움직임 동안 얼마나 일관되게 명령된 위치로 복귀하는지를 나타냅니다.

이는 특히 반도체 분류 및 테스트 장비에 중요한데, 터릿이 동일한 인덱싱 동작을 수천 또는 수백만 번 반복할 수 있기 때문입니다.

정확성

정확도는 명령된 위치와 실제 물리적 위치 간의 차이를 나타냅니다.

따라서 시스템은 매우 높은 엔코더 해상도를 가질 수 있지만 기계적 공차, 열 효과, 베어링 런아웃 또는 설치 오류로 인해 절대 정확도가 낮아질 수 있습니다.

정밀 터릿 시스템의 경우 분해능, 반복성 및 정확도는 항상 별도로 평가해야 합니다.

직접 구동 모터는 터렛을 얼마나 빠르게 인덱싱할 수 있습니까?

다이렉트 드라이브 모터의 최대 인덱싱 속도는 정해진 기준이 없습니다.

달성 가능한 성능은 다음 요소에 따라 달라집니다.

• 모터 토크

• 포탑 관성

• 인덱싱 각도

• 필요한 주기 시간

• 가속 프로필

• 정착 시간

• 인코더 성능

• 서보 드라이브

• 기계적 강성

예를 들어, 약 20ms 내에 완료되는 18° 터릿 인덱싱 동작은 100ms 내에 완료되는 30° 동작과는 매우 다른 모터 및 기계 설계가 필요합니다.

올바른 접근 방식은 다음으로부터 필요한 가속도와 토크를 계산하는 것입니다.

인덱싱 각도 + 사이클 시간 + 회전 관성 + 모션 프로파일

정격 회전수(rpm)만을 기준으로 다이렉트 드라이브 모터를 선택하는 것보다는 말입니다.

고속 반도체 장비의 경우, 안정화 시간을 줄이는 것은 최고 회전 속도를 높이는 것만큼이나 중요할 수 있습니다.

터릿 인덱싱을 위한 직접 구동 모터 vs. 기어박스 구동

직접 구동 모터와 기존 기어 구동 방식의 차이점은 특히 고주기 인덱싱 애플리케이션에서 중요해집니다.

따라서 직접 구동 모터가 모든 포탑에 자동으로 최적의 솔루션은 아닙니다.

기어박스는 상당한 토크 증폭이 필요하거나, 부하 관성이 크거나, 비용 제약이 엄격한 경우에 여전히 유용할 수 있습니다.

직접 구동 방식은 기계가 다음과 같은 사항을 우선시할 때 특히 매력적입니다.

고속 인덱싱 + 낮은 전송 오차 + 높은 반복 정밀도 + 유연한 모션 제어

직접 구동 모터 vs. 캠 인덱싱 모터

캠 인덱싱 메커니즘은 반복적인 회전 운동을 위한 성숙한 솔루션으로 산업 자동화 분야에서 널리 사용되고 있습니다.

이들의 가장 큰 장점은 기계적 단순성과 미리 정의된 동작 프로필입니다.

다이렉트 드라이브 모터는 프로그래밍 가능한 동작 제어 방식을 사용합니다.

컨트롤러로 조절할 수 있는 사항:

• 가속

• 감속

• 속도

• 머무르다

• 바보

• 인덱스 각도

• 모션 프로필

이러한 유연성은 한 대의 기계가 다양한 제품, 스테이션 구성 또는 작동 조건을 처리해야 할 때 유용할 수 있습니다.

따라서 직접 구동 모터와 캠 인덱싱 방식 중 어느 것을 선택할지는 다음 사항을 기준으로 해야 합니다.

처리량 + 유연성 + 위치 지정 요구 사항 + 유지 보수 + 총 기계 비용

어떤 기술이 항상 우월하다고 가정하기보다는 말입니다.

터릿 인덱싱에서 S자형 모션 프로파일이 중요한 이유는 무엇일까요?

고속 인덱싱은 단순히 목표 위치에 최대한 빨리 도달하는 것만을 의미하지 않습니다.

포탑은 과도한 진동 없이 정지해야 합니다.

가속도의 급격한 변화는 큰 저크를 발생시키고 기계적 공진을 유발하여 안정화 시간을 증가시킬 수 있습니다.

S자형 동작 프로파일은 가속도를 점진적으로 변화시켜 기계적 충격과 진동을 줄이는 데 도움이 될 수 있습니다.

이는 포탑에 다음과 같은 장비가 탑재될 때 특히 중요합니다.

• 반도체 패키지

• 픽앤플레이스 노즐

• 검사 설비

• 테스트 소켓

• 비전 구성 요소

목표는 다음과 같습니다.

빠르게 움직이고 → 부드럽게 멈추고 → 빠르게 안정시키세요

따라서 고성능 터렛 시스템은 저관성 다이렉트 드라이브 모터와 고해상도 엔코더, 최적화된 서보 튜닝 및 진동 억제 기능을 결합할 수 있습니다.

다이렉트 드라이브 터렛 시스템에서 엔코더 성능이 중요한 이유는 무엇일까요?

인코더는 직접 구동식 인덱싱 시스템에서 가장 중요한 구성 요소 중 하나입니다.

모터와 부하 사이에 기존의 감속 기어박스가 없기 때문에 엔코더 피드백을 사용하여 회전 위치를 보다 직접적으로 제어할 수 있습니다.

용도에 따라 포탑은 다음과 같은 구성 요소를 사용할 수 있습니다.

• 광학 인코더

• 자기 인코더

• 절대 엔코더

• 증분형 인코더

• 고해상도 회전 저울

인코더를 선택할 때는 비트 해상도 외에도 여러 가지 요소를 고려해야 합니다.

주요 사양은 다음과 같습니다.

• 정확성

• 반복성

• 업데이트 비율

• 신호 무결성

• 열 안정성

• 설치 정확도

반도체 장비의 경우, 높은 사이클 속도와 마이크론 수준의 위치 정밀도가 요구되므로 엔코더와 기계적 통합이 특히 중요합니다.

다이렉트 드라이브 터릿 인덱싱은 반도체 장비 처리량에 어떤 영향을 미칠까요?

반도체 분류기는 여러 가지 순차적인 작업을 수행할 수 있습니다.

공급 → 인덱싱 → 정렬 → 테스트 → 검사 → 분류 → 테이핑

포탑은 단순히 최대한 빠르게 회전할 수 없습니다.

그 움직임은 다른 기계 축 및 공정 스테이션과 동기화되어야 합니다.

고속 터릿 시스템은 짧은 인덱싱 사이클을 달성할 수 있지만, 전체적인 시간당 생산량(UPH)은 전체 기계 사이클에 의해 결정됩니다.

예를 들어:

UPH = 동작 주기 + 처리 시간 + 동기화 + 기계 활용률

따라서 다이렉트 드라이브 모터는 독립적인 구성 요소가 아니라 전체 생산 시스템의 일부로 평가되어야 합니다.

모터는 변속기 관련 제약을 줄일 수 있지만, 전체 처리량은 여전히 테스트 시간, Z축 움직임, 처리 시간 및 스테이션 동기화에 따라 달라집니다.

터릿 인덱싱 정확도는 픽앤플레이스 정확도와 동일하지 않습니다.

이는 반도체 장비를 설계할 때 중요한 고려 사항입니다.

터릿은 뛰어난 각도 반복성을 달성할 수 있지만, 픽앤플레이스 노즐에는 여전히 위치 오차가 발생할 수 있습니다.

포탑 위치는 다음과 같은 요인들의 영향을 받을 수 있습니다:

• 로터리 엔코더 피드백

• 포탑 런아웃

• 베어링 정확도

• 구조적 변형

• 서보 튜닝

노즐 위치는 다음과 같은 요소에 따라 달라질 수 있습니다.

• Z축 반복성

• 노즐 설치

• 진공 안정성

• 공작물 위치

• 비전 보정

• 기계적 공차

따라서 회전 터릿과 픽앤플레이스 메커니즘은 별도의 동작 시스템으로 평가 및 교정해야 합니다.

고성능 다이렉트 드라이브 모터는 터릿 인덱싱 성능을 향상시킬 수 있지만, 전체 장비의 최종 마이크론 수준 배치 정확도를 단독으로 보장할 수는 없습니다.

터릿 인덱싱용 다이렉트 드라이브 모터를 선택하는 방법은 무엇일까요?

다이렉트 드라이브 모터를 선택할 때 엔지니어는 정격 토크 외에도 여러 가지 요소를 고려해야 합니다.

1. 필요한 인덱싱 시간

필요한 인덱싱 각도와 사이클 시간을 결정합니다.

예를 들어:

22ms 만에 18°

이는 다음과 같은 동작 요구 사항과는 매우 다릅니다:

100ms 안에 30°.

따라서 필요한 가속도와 최대 토크는 상당히 다를 수 있습니다.

2. 총 회전 관성

전체 회전 하중을 계산하십시오:

Jtotal = Jmotor + Jturret + Jtooling + Jworkpiece

다이렉트 드라이브 모터는 전체 시스템에 충분한 가속 토크를 제공해야 합니다.

3. 최대 토크 및 연속 토크

최대 토크는 동적 가속 성능을 결정합니다.

연속 토크는 모터가 과도한 열 부하 없이 필요한 작동 사이클을 유지할 수 있는지 여부를 결정합니다.

4. 인코더 정확도 및 해상도

요구되는 반복 정밀도, 절대 정확도 및 제어 대역폭에 따라 엔코더를 선택하십시오.

5. 중공 내경 크기

속이 빈 큰 축은 다음과 같은 이점을 제공합니다.

• 전기 배선

• 공압 튜브

• 진공 라인

• 광 경로

• 레이저 라우팅

이는 특히 소형 반도체 장비에 유용할 수 있습니다.

6. 서보 드라이브 호환성

다이렉트 드라이브 모터와 서보 드라이브는 하나의 모션 시스템으로 평가해야 합니다.

중요 요소는 다음과 같습니다.

• 전류 루프 대역폭

• 속도 루프 대역폭

• 위치 루프 업데이트 속도

• 인코더 인터페이스

• 진동 억제

• 노치 필터

• 피드포워드 제어

• 모션 프로파일 생성

서보 드라이브는 수 kHz의 속도 루프 대역폭을 광고할 수 있지만, 이는 서보 드라이브 사양일 뿐 모든 다이렉트 드라이브 모터의 고유 사양은 아닙니다.

고속 직구동 터릿의 진동을 줄이는 방법은 무엇일까요?

고속 인덱싱은 기계 구조 또는 동작 프로파일이 공진을 일으킬 때 진동을 발생시킬 수 있습니다.

일반적인 엔지니어링 방법에는 다음이 포함됩니다.

저관성 모터 설계

적절하게 선택된 저관성 다이렉트 드라이브 모터는 급가속 및 급감속에 필요한 토크를 줄일 수 있습니다.

강성 기계 구조

견고한 포탑 및 장착 구조는 불필요한 변형과 진동을 줄일 수 있습니다.

S자형 곡선 운동

S자형 가속은 급격한 가속과 기계적 충격을 줄여줍니다.

서보 게인 최적화

서보 게인은 응답 속도와 안정성 사이의 균형을 유지해야 합니다.

노치 필터링

노치 필터는 알려진 기계적 공진 주파수를 억제할 수 있습니다.

피드포워드 보상

피드포워드 제어는 빠른 움직임 중에 추적 오차를 줄일 수 있습니다.

고해상도 인코더 피드백

정확한 위치 피드백을 통해 서보 컨트롤러는 위치 편차를 지속적으로 보정할 수 있습니다.

따라서 최종 진동 성능은 다음 요소에 따라 달라집니다.

다이렉트 드라이브 모터 + 엔코더 + 기계 구조 + 서보 드라이브 + 모션 알고리즘

반도체 장비에 적용되는 직접 구동 모터

다이렉트 드라이브 모터는 다양한 반도체 및 정밀 자동화 분야에 사용될 수 있습니다.

반도체 테스트 및 분류기

메인 터릿은 반도체 패키지를 공급, 테스트, 검사 및 분류 스테이션 사이에서 회전시킵니다.

다이렉트 드라이브 모터는 반복 가능한 각도 위치를 유지하면서 빠른 인덱싱을 지원할 수 있습니다.

다이 본더스

다이렉트 드라이브 모터와 토크 모터는 반도체 다이를 이동시키거나 위치시키는 데 사용되는 회전 메커니즘을 구동할 수 있습니다.

검사 회전 테이블

고해상도 회전 위치 제어는 광학 검사, 치수 측정 및 다중 스테이션 테스트에 사용할 수 있습니다.

MEMS 및 센서 테스트

정밀 회전 인덱싱을 통해 자동화 테스트 중 소형 장치를 반복적으로 원하는 위치에 배치할 수 있습니다.

전자 조립

다이렉트 드라이브 모터는 고주기 전자 부품 이송을 위한 프로그래밍 가능한 인덱싱 기능을 제공할 수 있습니다.

직접 구동식 터렛 설계 시 흔히 저지르는 다섯 가지 실수

실수 1 — 최대 토크만으로 모터를 선택하는 것

최대 토크 등급이 높다고 해서 포탑 회전 속도가 더 빨라지는 것은 아닙니다.

먼저 전체 시스템의 관성과 필요한 가속도를 고려해야 합니다.

두 번째 실수 — 인코더 해상도를 위치 정확도로 간주하는 것

고해상도 엔코더는 측정 기능을 향상시키지만 기계적 오차를 자동으로 제거하지는 않습니다.

분해능, 반복성 및 정확도는 각각 별도로 평가해야 합니다.

세 번째 실수 — 안정화 시간을 무시하는 것

포탑이 명령된 위치에 도달했다고 해서 포탑이 다음 단계를 진행할 준비가 된 것은 아닙니다.

고처리량 장비의 경우:

• 이동 시간 + 정착 시간

• 단순히 이동 시간만 기록하는 것보다 훨씬 더 의미가 있습니다.

실수 4 — 열 효과를 무시하는 것

연속적인 고주파 인덱싱은 모터와 주변 기계 구조 모두에서 열을 발생시킵니다.

열팽창은 장기간의 생산 주기 동안 위치 정확도에 영향을 미칠 수 있습니다.

실수 5 — 기계 전체를 최적화하지 않고 포탑만 최적화하는 것

포탑은 장비의 일부일 뿐입니다.

전반적인 UPH는 다음 요소들의 동기화에 따라 달라집니다:

터렛 + Z축 + 테스트 + 비전 + 공급 + 분류 + 테이핑

한 축만 최적화한다고 해서 기계 전체 처리량이 반드시 증가하는 것은 아닙니다.

터릿 인덱싱용 다이렉트 드라이브 모터 관련 FAQ

터릿 인덱싱에 있어 직접 구동 모터가 기어박스보다 더 나은 선택일까요?

모든 용도에 반드시 적합한 것은 아닙니다.

다이렉트 드라이브 모터는 시스템에 고속 인덱싱, 낮은 전달 오차, 높은 반복성 및 기계 유지 보수 감소가 요구되는 경우 특히 매력적입니다.

기계적 토크 증폭, 비용 또는 특정 부하 프로파일이 더 중요한 경우에는 기어박스가 여전히 더 나은 선택일 수 있습니다.

다이렉트 드라이브 모터는 백래시가 전혀 없습니까?

다이렉트 드라이브 모터는 기존의 기어박스나 벨트 구동 장치가 필요하지 않으므로, 이러한 구동 부품에서 발생하는 백래시 현상을 방지합니다.

하지만 전체 시스템에서도 베어링, 구조 변형, 엔코더 설치 및 기타 요인으로 인해 기계적 오류가 발생할 수 있습니다.

따라서 "기어박스 유격이 없다"는 표현이 기계 전체에 기계적 오차가 전혀 없다고 주장하는 것보다 더 정확합니다.

±1 arcsec는 무엇을 의미합니까?

1 아크초는 다음과 같습니다.

1/3600도 ≈ 4.848 μrad

직경 200mm의 포탑의 경우, 반지름은 100mm입니다. 이 반지름에서 1초각은 대략 다음과 같습니다.

0.485 μm

원주 방향 변위.

이는 초 단위 회전 위치 결정이 왜 높은 정밀도를 요구하는지를 보여줍니다.

다이렉트 드라이브 모터에는 기어박스가 필요한가요?

다이렉트 드라이브 모터는 부하를 직접 구동하도록 설계되었으므로 기존의 감속 기어박스가 필요하지 않습니다.

하지만 모터는 필요한 토크, 속도 및 부하 관성에 맞게 적절한 크기로 선택되어야 합니다.

포탑 인덱싱 중 진동을 줄이는 방법은 무엇입니까?

일반적인 방법으로는 저관성 모터 선정, 견고한 기계 설계, S자형 동작 프로파일, 최적화된 서보 게인, 노치 필터, 피드포워드 보상 및 진동 억제 알고리즘 등이 있습니다.

포탑 인덱싱은 UPH에 어떤 영향을 미치나요?

터릿 인덱싱은 고속 분류기에서 중요한 동작 주기이지만, 시간당 처리량(UPH)은 전체 기계 주기에 의해 결정됩니다.

목표 처리량을 달성하기 위해서는 인덱싱 시간, Z축 이동, 테스트, 검사, 공급, 분류 및 기타 공정 시간이 동기화되어야 합니다.

다이렉트 드라이브 모터 터릿 인덱싱의 미래

반도체 패키지가 소형화되고 자동화 장비가 시간당 처리량(UPH)을 높이는 방향으로 나아가면서, 터릿 모션 시스템은 속도, 반복성, 열 안정성 및 유연한 모션 제어를 모두 갖춰야 할 것입니다.

차세대 포탑 시스템은 다음과 같은 요소들을 결합할 가능성이 높습니다:

• 다이렉트 드라이브 모터

• 고해상도 절대 엔코더

• 고대역폭 서보 드라이브

• 고급 진동 억제

• 동작 프로파일 최적화

온라인 보정 및 매핑

통합형 기계 수준 모션 제어

목표는 단순히 포탑의 회전 속도를 높이는 것이 아닙니다.

진정한 엔지니어링 목표는 다음과 같습니다.

인덱싱 시간 단축 + 정착 시간 단축 + 안정적인 위치 지정 + 기계 처리량 증가

이러한 이유로 다이렉트 드라이브 모터와 DD 토크 모터는 반도체 분류기, 다이 본딩 장비, 검사 시스템 및 기타 고속 인덱싱 응용 분야에서 점점 더 매력적인 선택지가 되고 있습니다.

터릿 인덱싱용 다이렉트 드라이브 모터를 평가하는 장비 제조업체에게 가장 중요한 단계는 최대 토크나 최대 속도만을 기준으로 모터를 선택하는 것이 아니라 전체 동작 프로파일에 따라 모터 크기를 결정하는 것입니다.

적절하게 조합된 다이렉트 드라이브 모터, 엔코더 및 서보 시스템은 불필요한 기계적 변속 단계를 줄이고 빠르고 정확하며 유연한 터렛 움직임을 위한 견고한 기반을 제공할 수 있습니다.
