중공 회전 플랫폼을 선택하는 방법: 완벽한 선택 가이드

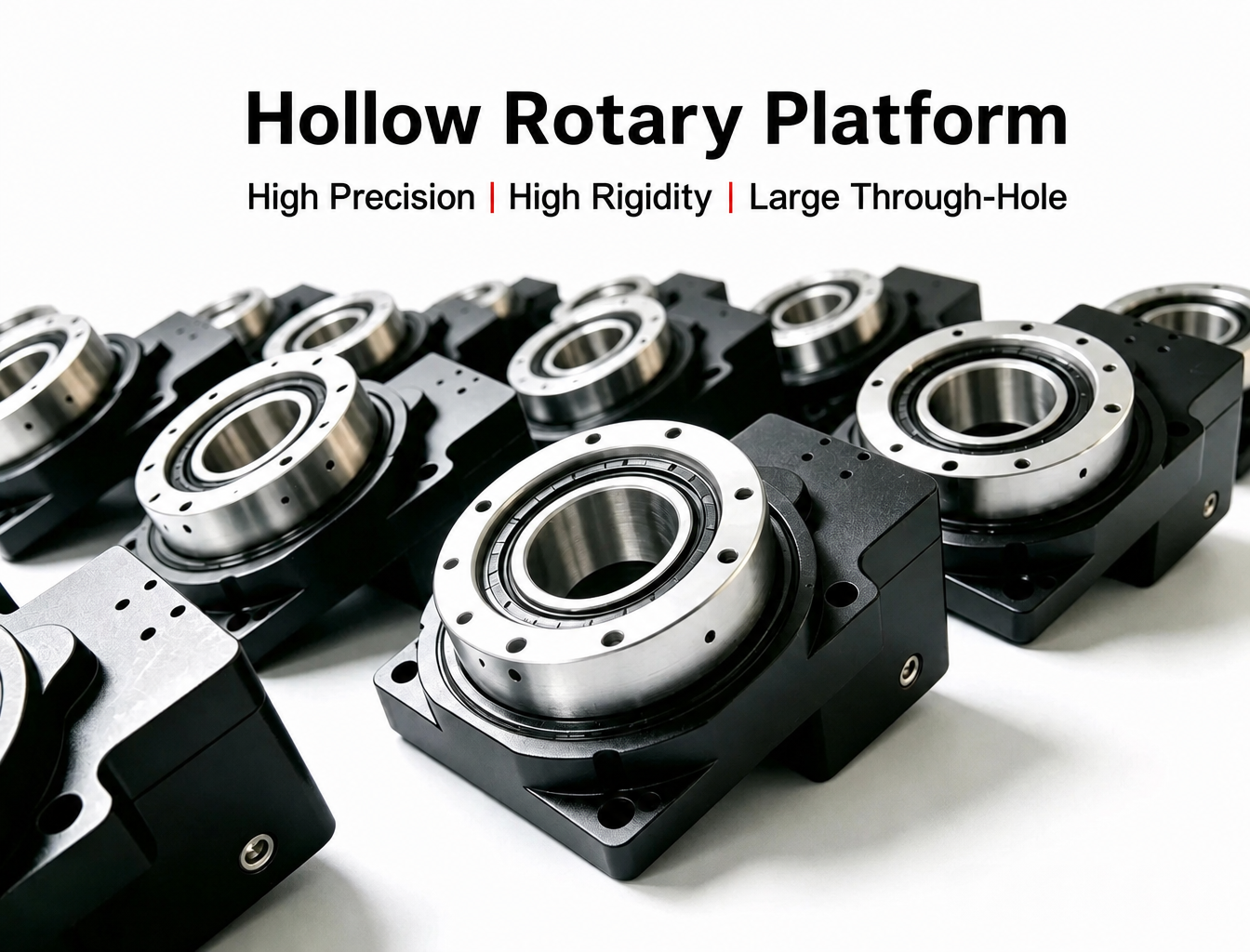

A중공 회전 플랫폼은 자동 위치 결정, 인덱싱, 검사, 레이저 가공, 디스펜싱 및 기타 모션 제어 애플리케이션에 일반적으로 사용되는 정밀 회전 부품입니다. 기존 회전 메커니즘과 비교하여 중앙의 중공 구조를 통해 케이블, 에어 라인, 광섬유 및 기타 유틸리티를 회전축을 따라 직접 통과시킬 수 있어 콤팩트하고 통합된 장비 설계를 더욱 쉽게 구현할 수 있습니다.

전달 구조와 애플리케이션 요구 사항에 따라 중공 회전 메커니즘은 중공 회전 테이블 또는 중공 회전 액추에이터라고도 합니다. 이러한 제품은 외관상 유사해 보일 수 있지만, 부하 용량, 위치 결정 정확도, 중공 관통경, 속도, 강성 및 모터 구성은 크게 다를 수 있습니다.

따라서 중공 회전 플랫폼을 선택할 때 정격 토크나 최대 속도와 같은 단일 파라미터만을 기준으로 해서는 안 됩니다. 적절한 선정에는 실제 부하, 편심, 관성, 정밀도 요구 사항, 중공 관통경, 가속도, 듀티 사이클, 설치 방향 및 작동 환경을 고려해야 합니다.

중공 회전 플랫폼 선정 시 무엇을 고려해야 합니까?

실제 애플리케이션에서 유용한 선정 순서는 다음과 같습니다:

부하 및 전도 모멘트 → 부하 관성 → 위치 결정 및 회전 정확도 → 중공 관통경 → 속도 및 가속도 → 모터 매칭 → 설치 및 환경 → 안전 여유

이 순서는 장비의 실제 작동 조건을 간과한 채 명목 사양만으로 회전 플랫폼을 선정하는 일반적인 문제를 방지하는 데 도움이 됩니다.

1. 실제 작동 조건부터 시작하십시오

서로 다른 중공 회전 테이블 모델을 비교하기 전에 먼저 회전 메커니즘이 실제로 어떻게 작동할지 정의해야 합니다.

기본 파라미터에는 다음이 포함되어야 합니다:

총 페이로드, 지그 및 공작물 중량

무게중심과 회전축 사이의 거리

• 필요 출력 토크

• 축방향 및 반경방향 하중

• 최대 회전 속도

• 가속 및 감속

• 기동-정지 사이클 횟수

• 필요 위치 결정 정확도

• 필요 반복 정밀도

• 필요 중공 관통경

• 설치 방향

• 작동 환경

예를 들어, 무게중심이 회전축에 가까운 10 kg 공작물을 지지하는 회전 테이블은 축에서 100 mm 떨어진 위치에 설치된 10 kg 공작물과 기계적 요구 사항이 완전히 다를 수 있습니다.

중량은 같지만 전도 모멘트는 다릅니다.

2. 정격 토크와 피크 토크를 확인하십시오

토크는 엔지니어가 중공 회전 플랫폼을 선정할 때 일반적으로 가장 먼저 확인하는 파라미터 중 하나이지만, 정격 토크와 피크 토크는 구분하여 이해해야 합니다.

정격 토크는 일반적으로 지정된 작동 조건에서 회전 메커니즘이 연속적으로 처리할 수 있는 토크와 관련됩니다.

피크 토크는 단시간의 가속, 감속, 기동 또는 충격 하중과 더 관련이 있습니다.

연속 저항 하중의 경우 필요한 토크는 정격 토크 범위 내에 유지되어야 합니다. 가속 또는 급격한 모션 변화 중에는 순간 토크가 피크 토크 용량에 근접할 수 있습니다.

그러나 토크만으로는 충분하지 않습니다.

기계적 하중은 축방향 힘, 반경방향 힘 및 전도 모멘트도 발생시킬 수 있습니다. 따라서 명목 출력 토크만으로 모델을 선정하기보다는 완전한 중공 회전 액추에이터의 부하 용량을 확인해야 합니다.

3. 편심 하중과 전도 모멘트에 유의하십시오

편심 하중은 회전 플랫폼 선정 시 가장 자주 간과되는 요소 중 하나입니다.

공작물 또는 지그의 무게중심이 회전축에서 벗어나면 전도 모멘트가 발생합니다.

기본 계산식은 다음과 같습니다:

M = F × L

여기서:

M = 전도 모멘트

F = 하중 힘

L = 하중 중심에서 회전축까지의 거리

예를 들어, 10 kg 하중이 회전축에서 100 mm 떨어진 위치에 있을 경우:

F ≈ 10 × 9.81 = 98.1 N

M ≈ 98.1 × 0.1 = 9.81 N·m

이것이 같은 페이로드 중량의 두 애플리케이션이 완전히 다른 회전 플랫폼을 필요로 할 수 있는 이유입니다.

큰 편심 하중, 급가속 또는 외부 충격이 있는 애플리케이션의 경우 엔지니어는 이론적 한계에 근접한 플랫폼을 선정하기보다 적절한 기계적 안전 여유를 확보해야 합니다.

4. 부하 중량만이 아니라 부하 관성을 계산하십시오

부하 중량은 기본 기계 하중을 결정하지만, 회전 관성은 하중을 가속 및 감속하는 난이도를 결정합니다.

단순화된 원판형 하중의 경우:

J = 1/2 × m × r²

여기서:

J = 관성 모멘트

m = 질량

r = 회전 반경

실제 관성 계산에는 공작물, 지그, 회전 플랫폼 및 기타 회전 부품의 형상을 고려해야 합니다.

감속형 회전 메커니즘의 경우 부하 관성은 감속비에 따라 모터 측으로 환산할 수도 있습니다. 단순화하면:

J_motor-side = J_load / i²

여기서 i는 감속비입니다.

그 결과 산출된 모터 측 부하 관성은 모터 로터 관성과 비교해야 합니다.

관성 매칭이 중요한 이유는 무엇입니까?

모터 관성에 비해 부하 관성이 지나치게 높으면 시스템에서 다음 문제가 발생할 수 있습니다:

• 더 긴 가속 및 감속 시간

• 증가된 위치 결정 편차

• 기동 또는 정지 시 진동

• 서보 추종 오차

• 모터 과부하

• 요구 사이클 타임 달성의 어려움

일부 서보 애플리케이션에서는 부하 관성 / 모터 로터 관성 < 5와 같은 관성비를 엔지니어링 참고값으로 사용할 수 있지만, 이를 범용 표준으로 간주해서는 안 됩니다.

허용 가능한 관성비는 모터, 드라이브, 제어 알고리즘, 감속 메커니즘, 가속 프로파일 및 실제 듀티 사이클에 따라 달라집니다.

고속 및 빈번한 가속의 서보 시스템에 사용되는 중공 회전 액추에이터의 경우, 저속 인덱싱 애플리케이션보다 일반적으로 관성 매칭에 더 많은 주의가 필요합니다.

5. 반복 위치 결정 정밀도와 회전 정확도의 차이를 이해하십시오

정밀도는 또 다른 중요한 선정 요소이지만, 여러 서로 다른 파라미터가 종종 혼동됩니다.

반복 위치 결정 정확도

반복 위치 결정 정확도는 회전 플랫폼이 동일한 위치로 얼마나 일관되게 복귀할 수 있는지를 나타냅니다.

이는 특히 다음 분야에서 중요합니다:

• 비전 검사

• 자동 조립

• 디스펜싱

• 레이저 가공

• 인덱싱 애플리케이션

• 정밀 위치 결정

백래시

백래시는 회전 방향이 바뀔 때 발생할 수 있는 기계적 유격 또는 손실 운동을 의미합니다.

낮은 백래시는 빈번한 양방향 위치 결정이 필요한 애플리케이션에서 특히 중요합니다.

플랫폼이 주로 한 방향으로 회전하는 애플리케이션의 경우 백래시는 시스템 성능에 다른 영향을 줄 수 있습니다.

반경방향 및 축방향 런아웃

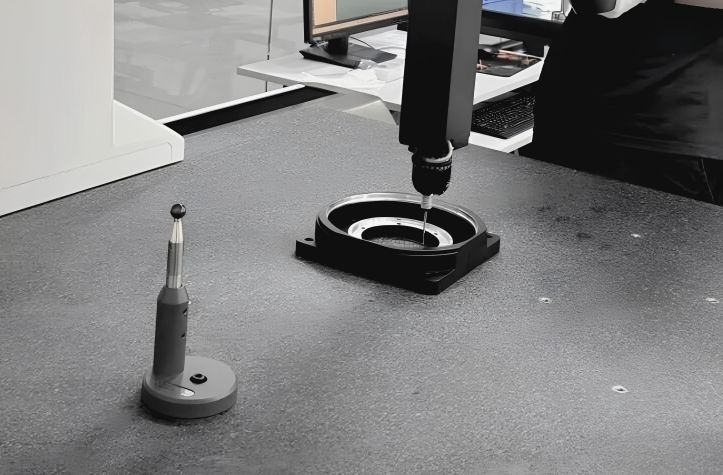

정밀 지그, 검사 시스템 및 광학 애플리케이션에서는 면 런아웃과 반경방향 런아웃이 반복 위치 결정 정밀도만큼 중요할 수 있습니다.

따라서 서로 다른 중공 회전 테이블을 비교할 때 하나의 정확도 사양만 보아서는 안 됩니다. 애플리케이션의 완전한 기계적 정확도 요구 사항을 고려해야 합니다.

6. 실제 배선 요구 사항에 따라 중공 관통경을 선택하십시오

중공 구조는 중공 회전 플랫폼의 주요 장점 중 하나입니다.

중앙 관통 홀은 다음을 위한 배선 경로를 제공할 수 있습니다:

• 모터 케이블

• 엔코더 케이블

• 공압 튜브

• 진공 라인

• 광섬유

• 센서 배선

• 냉각 라인

그러나 가능한 가장 큰 중공 관통경을 선택하는 것이 항상 최선의 해법은 아닙니다.

더 큰 관통경은 회전 메커니즘의 외형 치수, 구조 크기, 중량 및 비용을 증가시킬 수 있습니다.

관통경을 선택할 때 현재 케이블 번들뿐 아니라 다음도 고려하십시오:

• 커넥터 치수

• 케이블 굽힘 반경

• 공압 피팅 크기

• 향후 배선 요구 사항

• 유지보수 공간

• 설치 여유 공간

목표는 전체 회전 어셈블리의 크기를 불필요하게 증가시키지 않으면서 충분한 내부 배선 공간을 제공하는 것입니다.

7. 속도, 가속 및 감속을 확인하십시오

최대 속도는 또 다른 중요한 파라미터이지만, 항상 가속도 및 듀티 사이클과 함께 평가해야 합니다.

회전 플랫폼이 기술적으로 특정 최대 속도에 도달할 수 있더라도, 그것이 중부하 상태에서 해당 속도로 연속 운전해야 한다는 의미는 아닙니다.

인덱싱 애플리케이션의 주요 파라미터는 다음과 같습니다:

• 회전 각도

• 인덱싱 시간

• 가속 시간

• 감속 시간

• 정지 시간

• 분당 사이클 횟수

연속 회전의 경우 열 성능과 토크 디레이팅도 고려해야 합니다.

가속과 감속이 지나치게 급격하면 시스템에서 진동, 기계적 충격, 이상 소음 또는 위치 결정 안정성 저하가 발생할 수 있습니다.

가속 및 감속 시간을 늘리면 회전 플랫폼 자체를 변경하지 않고도 전체 모션 성능을 개선할 수 있는 경우가 있습니다.

8. 간헐 운전과 연속 운전을 구분하십시오

많은 중공 회전 플랫폼은 간헐 인덱싱 및 위치 결정에 특히 적합합니다.

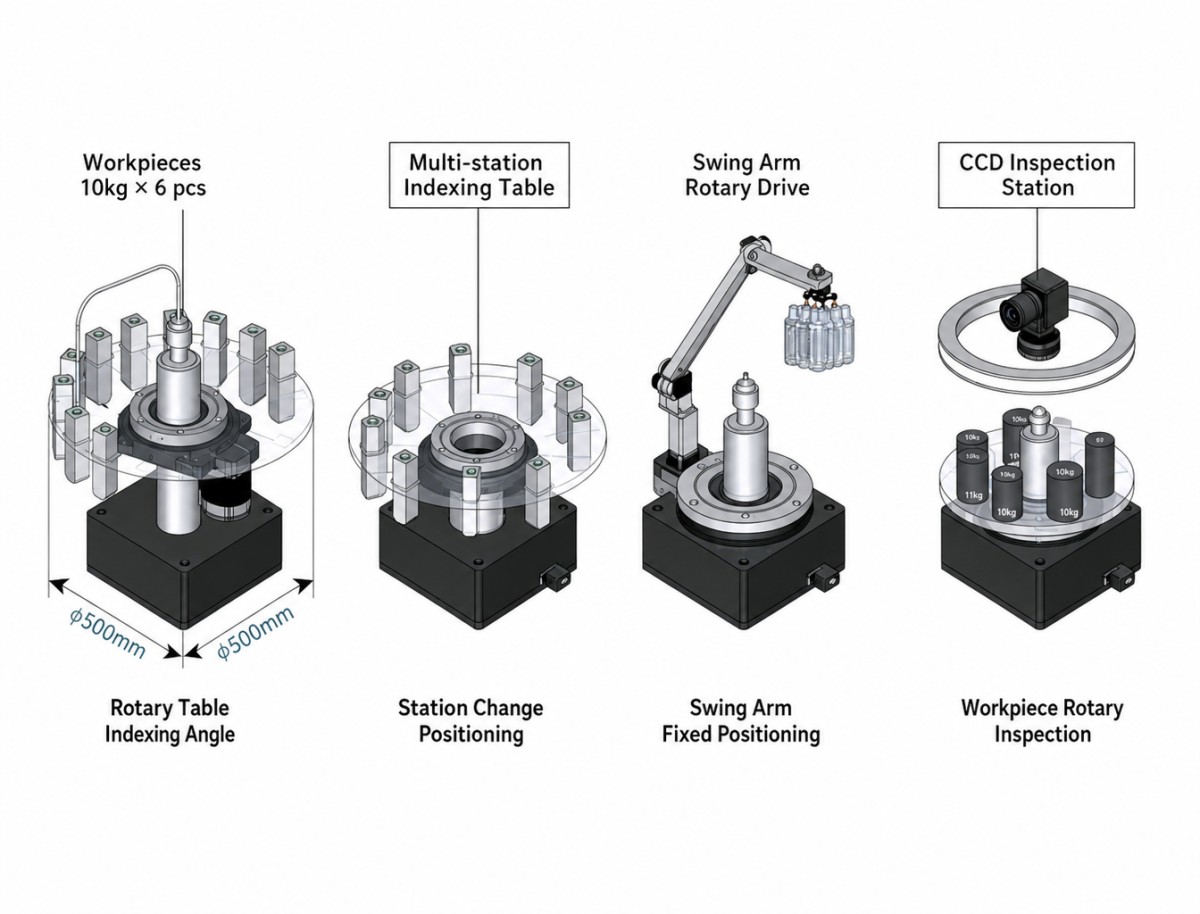

대표적인 애플리케이션은 다음과 같습니다:

• CNC 인덱싱

• 조립 스테이션

• 비전 검사

• 레이저 마킹

• 디스펜싱

• 다중 스테이션 자동화

이러한 애플리케이션은 신속한 위치 결정 후 정지 구간을 필요로 하는 경우가 많습니다.

연속 회전은 다릅니다.

플랫폼이 장시간 연속 회전해야 한다면 엔지니어는 다음을 평가해야 합니다:

• 연속 토크

• 베어링 속도

• 모터 발열

• 기어박스 효율

• 윤활

• 방열

• 듀티 사이클

동일한 회전 플랫폼이라도 간헐 운전인지 연속 운전인지에 따라 허용 성능이 달라질 수 있습니다.

9. 중공 회전 플랫폼을 모터와 매칭하십시오

모터 구동 회전 메커니즘의 경우 모터와 전달 장치는 하나의 모션 시스템으로 고려해야 합니다.

기본 매칭 파라미터에는 다음이 포함됩니다:

• 필요 모터 토크

• 필요 모터 속도

• 모터 로터 관성

• 감속비

• 출력 토크

• 가속 요구 사항

• 모터 플랜지

• 축 또는 커플링 인터페이스

• 엔코더 구성

• 설치 방향

필요 모터 토크는 단순히 플랫폼의 출력 토크를 기준으로 모터를 선택하기보다 실제 부하와 감속비로부터 계산해야 합니다.

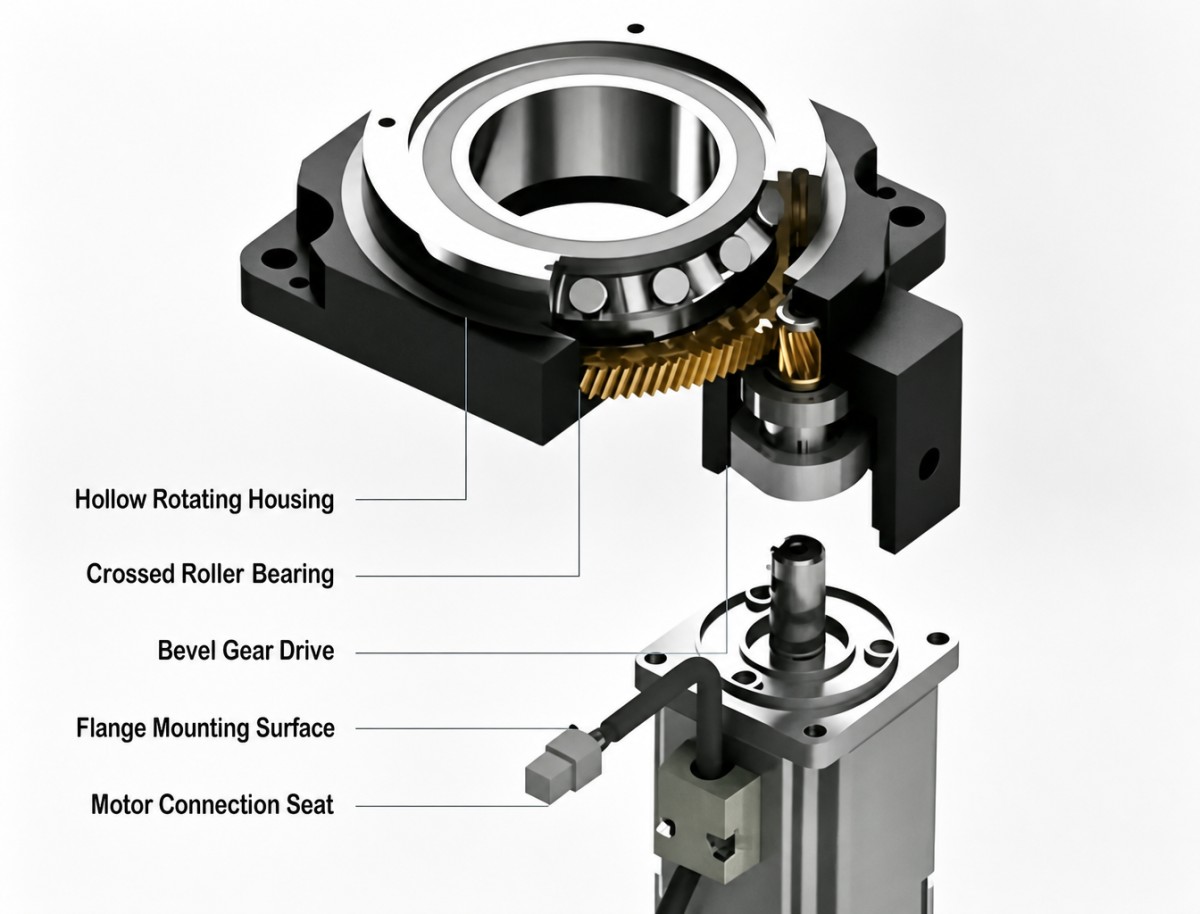

콤팩트한 통합이 필요한 애플리케이션에서는 모터, 엔코더 및 전달 장치가 통합된 중공 회전 액추에이터를 사용하면 외부 기계 부품 수를 줄이고 시스템 통합을 단순화할 수 있습니다.

10. 설치 방향을 고려하십시오

설치 방향은 회전 메커니즘에 가해지는 실제 하중에 영향을 줄 수 있습니다.

수평 설치는 회전 테이블에 일반적이지만, 수직 설치는 추가 축방향 하중을 유발하거나 중력 하중의 방향을 바꿀 수 있습니다.

모델을 선정하기 전에 다음을 확인하십시오:

• 수평 또는 수직 설치

• 중력 하중 방향

• 축방향 하중

• 반경방향 하중

• 외부 전도 모멘트

• 지그 장착 구조

• 출력 플랜지 강성

수직 애플리케이션의 경우 구동 시스템의 전원이 꺼진 상태에서도 기계 구조가 하중을 안전하게 지지할 수 있어야 합니다.

11. 작동 환경을 고려하십시오

작동 환경은 회전 플랫폼의 수명과 신뢰성에 직접적인 영향을 미칠 수 있습니다.

먼지, 칩, 절삭유 또는 기타 오염 물질이 존재하는 애플리케이션의 경우 필요한 보호 등급과 씰링 구조를 확인하십시오.

일반적인 환경 요인에는 다음이 포함됩니다:

• 먼지 및 이물질

• 절삭유

• 습도

• 온도

• 부식성 물질

• 진동

• 빈번한 기동-정지 운전

습하거나 부식성 환경에서는 표면 처리 및 부식 방지도 고려해야 할 수 있습니다.

애플리케이션에 빈번한 기동-정지 사이클, 특히 분당 20회 이상의 사이클이 포함되는 경우 명목 정격 수명만 의존하지 말고 베어링 수명과 열 조건을 평가해야 합니다.

12. 베어링 강성과 수명을 확인하십시오

전달 시스템만이 중공 회전 테이블의 성능을 결정하는 요소는 아닙니다.

베어링 구조도 다음에 영향을 미칩니다:

• 반경방향 강성

• 축방향 강성

• 틸트 강성

• 런아웃

• 부하 용량

• 수명

큰 편심 하중 또는 높은 정밀도 요구 사항이 있는 애플리케이션에서는 베어링 강성이 특히 중요해집니다.

충분한 토크를 갖지만 기계적 강성이 부족한 플랫폼은 부하 상태에서 여전히 처짐 또는 위치 결정 오차가 발생할 수 있습니다.

따라서 기어비 또는 모터 토크만 비교하기보다 완전한 기계 구조를 평가해야 합니다.

13. 적절한 안전 여유를 확보하십시오

계산된 부하 한계에 정확히 맞춰 회전 플랫폼을 선정하는 것은 일반적으로 권장되지 않습니다.

필요한 안전 여유는 실제 애플리케이션에 따라 달라집니다.

비교적 안정적인 간헐 하중의 경우 약 1.2–1.5×의 엔지니어링 여유를 예비 참고값으로 사용할 수 있습니다.

충격 하중, 큰 편심 또는 빈번한 가속과 감속이 있는 애플리케이션의 경우 1.5–2×와 같은 더 큰 여유가 적절할 수 있습니다.

이러한 값은 범용 표준이 아니라 엔지니어링 참고값으로 간주해야 합니다. 최종 선정은 제조업체의 부하, 토크, 베어링, 속도 및 듀티 사이클 사양을 기준으로 검증해야 합니다.

14. 중공 회전 플랫폼 선정 체크리스트

모델을 선정하기 전에 다음 정보를 준비하는 것이 유용합니다:

이러한 파라미터를 확보하면 서로 다른 중공 회전 플랫폼 및 중공 회전 액추에이터 구성을 훨씬 쉽게 비교할 수 있습니다.

15. 애플리케이션마다 서로 다른 선정 우선순위가 필요합니다

모든 애플리케이션에 회전 플랫폼이 적합한지를 결정하는 단일 사양은 없습니다.

고정밀 애플리케이션의 경우 모터, 전달 장치, 엔코더 및 출력 메커니즘이 완전한 모션 시스템으로 함께 작동해야 할 때 중공 회전 액추에이터가 더 통합된 솔루션을 제공할 수 있습니다.

16. 중공 회전 플랫폼 선정 시 일반적인 실수

 정격 토크만 확인하는 경우

플랫폼의 정격 토크가 충분하더라도 과도한 편심 하중, 관성 또는 축방향/반경방향 하중으로 인해 부적합할 수 있습니다.

페이로드 중량만을 기준으로 선정하는 경우

동일한 질량의 두 하중도 회전축과의 거리에 따라 매우 다른 전도 모멘트를 발생시킬 수 있습니다.

관성비를 고정값으로 취급하는 경우

관성비 5는 때때로 엔지니어링 참고값으로 사용되지만, 적절한 값은 모터, 서보 드라이브, 가속도 및 제어 시스템에 따라 달라집니다.

위치 결정 정확도만 확인하는 경우

반복 위치 결정 정확도, 백래시, 런아웃, 강성 및 진동은 서로 다른 성능 지표입니다.

가장 큰 중공 관통경을 선택하는 경우

더 큰 관통경은 더 많은 배선 공간을 제공하지만, 완전한 회전 메커니즘의 크기와 비용도 증가시킬 수 있습니다.

듀티 사이클을 무시하는 경우

간헐적인 인덱싱에 사용되는 회전 플랫폼은 고속으로 연속 운전되는 플랫폼과 열 및 베어링 요구 사항이 다릅니다.

설치 방향을 무시하는 경우

수직 설치는 수평 설치와 비교하여 서로 다른 축방향 및 중력 하중을 유발할 수 있습니다.

적합한 중공 회전 플랫폼을 선택하는 방법은 무엇입니까?

중공 회전 플랫폼의 선정은 단일 카탈로그 파라미터가 아니라 실제 기계 조건에서 시작해야 합니다.

먼저 총 하중과 편심을 결정한 다음 전도 모멘트와 회전 관성을 계산하십시오. 그 후 위치 결정 정확도, 반복 정밀도, 백래시, 런아웃, 중공 관통경, 속도, 가속도 및 듀티 사이클을 평가하십시오.

더 통합된 모션 솔루션이 필요한 시스템에서는 중공 회전 액추에이터가 전달 메커니즘, 모터, 엔코더 및 출력 구조를 콤팩트한 회전 유닛으로 결합할 수 있습니다. 이는 기계 통합을 단순화하는 동시에 자동 회전 모션을 위한 더 깔끔한 솔루션을 제공할 수 있습니다.

CNC 인덱싱, 웨이퍼 핸들링, 비전 검사, 레이저 가공, 디스펜싱, 패널 핸들링 및 정밀 위치 결정과 같은 애플리케이션의 경우, 궁극적으로 장비의 전체 부하, 정밀도, 속도, 구조 및 환경 요구 사항에 따라 적절한 솔루션을 선정해야 합니다.

따라서 실용적인 선정 순서는 다음과 같습니다:

전도 모멘트 → 부하 토크 → 부하 관성 → 정밀도 → 중공 관통경 → 속도 및 가속도 → 모터 매칭 → 설치 및 환경 → 안전 여유

이 접근 방식은 애플리케이션에 적합한 중공 회전 플랫폼, 중공 회전 테이블 또는 중공 회전 액추에이터를 선정하기 위한 더욱 신뢰할 수 있는 기반을 제공합니다.
