휴머노이드 로봇 허리 관절용 대구경 하모닉 관절 액추에이터: 실용적인 선정 가이드

허리 관절은 휴머노이드 로봇에서 가장 까다로운 모션 관절 중 하나입니다. 기존 로봇 팔 관절과 달리 상체를 지지하면서 굽힘, 비틀림, 자세 전환 및 지속적으로 변화하는 동적 하중을 처리해야 합니다. 동시에 관절은 컴팩트한 외형 내에서 케이블, 센서 및 구조 부품을 위한 충분한 내부 공간을 확보해야 합니다.

하중 용량, 컴팩트한 통합, 정밀 모션 및 내부 배선 요구 사항의 이러한 조합으로 인해 대구경 하모닉 관절 액추에이터는 휴머노이드 로봇 허리 관절을 위한 중요한 솔루션이 됩니다. 엔지니어는 정격 토크나 감속비만으로 관절을 선택하는 대신 중공 보어, 하모닉 감속기, 모터, 엔코더, 기계적 강성, 동적 하중 용량 및 수명을 포함한 전체 액추에이터 아키텍처를 고려해야 합니다.

이 글에서는 대구경 중공 설계와 실제 작동 조건에 중점을 두고 휴머노이드 로봇 허리 관절용 하모닉 관절 액추에이터를 선택할 때의 주요 고려 사항을 설명합니다.

휴머노이드 로봇 허리 관절에 대구경 하모닉 관절 액추에이터가 필요한 이유는 무엇입니까?

허리 관절은 휴머노이드 로봇의 팔과 다리에 사용되는 많은 경량 관절과는 다른 기계적 역할을 합니다.

상체를 지지하고 서기, 굽힘, 비틀림, 회전 및 자세 조정과 같은 동작에 참여합니다. 따라서 액추에이터는 로봇의 몸통 내부에 들어갈 만큼 컴팩트하면서도 충분한 출력 토크와 기계적 강성을 제공해야 합니다.

동시에 허리는 통합도가 높은 영역인 경우가 많습니다. 전원 케이블, 통신 케이블, 엔코더 배선, 센서 연결 및 기타 내부 부품이 관절을 통과하거나 관절 주변에 배치되어야 할 수 있습니다.

대구경 중공 하모닉 관절 액추에이터는 큰 중앙 관통홀, 컴팩트한 액추에이터 아키텍처 및 고정밀 하모닉 감속기를 결합하여 이러한 요구 사항을 충족할 수 있습니다.

중공 구조는 내부 케이블 및 센서 배선을 위한 추가 공간을 제공하며, 통합 액추에이터 설계는 허리 메커니즘 내에 설치해야 하는 개별 부품의 수를 줄일 수 있습니다.

휴머노이드 로봇 적용 분야에서는 낮은 백래시와 높은 반복 정밀도도 중요합니다. 회전, 굽힘 및 비틀림 중에 과도한 전달 유격은 위치 오차를 유발하고 로봇 자세의 일관성에 영향을 줄 수 있습니다.

관절 액추에이터 내부에 사용되는 하모닉 감속기는 컴팩트한 패키지에서 높은 감속비를 제공하며 정밀하고 제어된 회전 운동이 요구되는 분야에 널리 사용됩니다.

허리 관절용 하모닉 액추에이터 선택을 위한 주요 파라미터

휴머노이드 로봇 허리 관절용 하모닉 관절 액추에이터의 선택은 정격 토크와 감속비만을 기준으로 해서는 안 됩니다.

실제 선정 시에는 로봇의 질량 분포, 무게중심, 모션 프로파일, 페이로드, 가속도, 외부 하중, 사용 가능한 설치 공간, 케이블 배선 요구 사항 및 예상 듀티 사이클을 고려해야 합니다.

대구경 하모닉 관절 액추에이터에서는 중공 보어 크기, 동적 토크 용량 및 감속비의 세 가지 파라미터에 특히 주의해야 합니다.

1. 구조 통합을 위해 중공 보어 크기를 우선 고려

첫 번째 단계는 필요한 중공 보어 직경을 결정하는 것입니다.

중앙 개구부는 액추에이터 주변에 충분한 구조 재료를 유지하면서 전원 케이블, 통신 케이블, 센서 배선 및 기타 내부 배선 요구 사항을 위한 충분한 공간을 제공해야 합니다.

중공 보어가 너무 작으면 케이블 배선이 어려워질 수 있습니다. 작은 굽힘 반경은 조립 복잡성을 높이고 케이블 및 커넥터에 추가적인 기계적 응력을 가할 수 있습니다.

그러나 가능한 가장 큰 보어를 선택하는 것이 반드시 최선의 해결책은 아닙니다.

중공 개구부 주변의 사용 가능한 구조 단면은 액추에이터의 기계적 특성에 영향을 미칩니다. 보어 직경을 증가시키면 하우징 강성, 베어링 배치, 구조 강도 및 전체 치수에 영향을 줄 수 있습니다.

따라서 올바른 접근 방식은 먼저 실제 배선 요구 사항을 결정한 후 내부 공간과 기계적 성능의 균형을 이루는 적합한 대구경 하모닉 관절 액추에이터를 선택하는 것입니다.

휴머노이드 로봇 허리 관절의 경우 중공 보어는 단순한 치수 사양이 아니라 전체 기계 아키텍처의 일부로 고려되어야 합니다.

2. 동적 하중을 위한 충분한 토크 여유 확보

허리 관절은 휴머노이드 로봇의 주요 하중 지지 관절 중 하나입니다.

로봇이 서거나, 굽히거나, 비틀거나, 걷거나, 자세를 변경할 때 허리 액추에이터는 지속적으로 변화하는 토크를 경험할 수 있습니다. 가속, 감속, 급격한 자세 변화, 외부 교란 또는 환경과의 접촉 중에도 동적 하중이 증가할 수 있습니다.

이러한 이유로 정적 토크만을 기준으로 액추에이터를 선택하면 실제 작동 시 용량 부족으로 이어질 수 있습니다.

필요 토크는 다음을 포함한 전체 모션 프로파일을 기준으로 평가해야 합니다:

• 로봇 질량 및 무게중심

• 상체 질량 분포

• 페이로드

• 허리 관절 레버 암

• 최대 가속 및 감속

• 출력 속도

• 외력

• 반복 양방향 운동

• 동적 및 과도 하중

• 요구 수명

고정된 안전계수를 모든 휴머노이드 로봇에 적용되는 보편적 규칙으로 간주해서는 안 됩니다.

예를 들어, 단순한 정적 하중 계산은 동적 운동 중의 실제 토크 요구량을 크게 과소평가할 수 있습니다. 따라서 적절한 토크 여유는 실제 하중 스펙트럼을 기준으로 결정하고, 액추에이터의 정격 토크, 피크 토크, 허용 하중, 피로 성능 및 예상 수명에 대해 검증해야 합니다.

3. 요구되는 운동에 감속비를 맞춤

허리 관절은 일반적으로 일부 다른 로봇 메커니즘에서 요구되는 매우 높은 출력 속도를 필요로 하지 않습니다. 대신 부드러운 저속 운동, 충분한 출력 토크, 제어성 및 위치 결정 성능이 더 중요한 경우가 많습니다.

적절한 감속비는 필요한 출력 토크를 제공하고 출력 속도를 낮추면서 모터가 적절한 속도로 작동하도록 합니다.

그러나 감속비가 높다고 해서 자동으로 더 좋은 것은 아닙니다.

감속비는 모터 속도, 모터 토크, 출력 토크, 관성, 효율, 제어 대역폭 및 필요한 허리 관절 운동 범위와 함께 평가해야 합니다.

예를 들어, 과도한 감속은 환산 관성을 증가시켜 액추에이터의 동적 응답에 영향을 줄 수 있으며, 감속비가 부족하면 필요한 출력 토크를 달성하기 위해 더 큰 모터가 필요할 수 있습니다.

따라서 최종 선정 시 모터, 하모닉 감속기, 엔코더, 컨트롤러 및 기계 하중을 하나의 통합 시스템으로 고려해야 합니다.

피해야 할 두 가지 일반적인 선정 실수

많은 허리 관절 설계는 엔지니어가 초기 설계 단계에서 하나의 파라미터에 지나치게 집중하기 때문에 문제를 겪습니다.

두 가지 일반적인 실수는 과도한 경량화를 위해 기계적 성능을 희생하는 것과 정적 사양만으로 액추에이터를 선택하는 것입니다.

1. 단순히 중량을 줄이기 위해 강성을 희생하지 마십시오

경량 설계는 휴머노이드 로보틱스에서 중요한 목표입니다. 그러나 중량을 최소화하기 위해 단순히 액추에이터 크기를 줄이면 결과 구조가 충분한 강성을 제공하지 못하는 경우 기계적 문제가 발생할 수 있습니다.

허리 관절은 주요 구조 지지점입니다. 비틀림 강성 또는 구조 강성이 부족하면 동적 운동 중 처짐, 진동 및 위치 오차가 증가할 수 있습니다.

로봇이 굽힘, 비틀림 및 자세 전환을 반복적으로 수행할 때 이 문제는 더 심각해질 수 있습니다.

의도된 작동 범위를 초과하는 하중에서 장기간 작동하면 기계적 마모가 가속되고 전달 성능에 영향을 줄 수 있습니다.

따라서 목표는 단순히 가장 작고 가벼운 액추에이터를 선택하는 것이 되어서는 안 됩니다.

엔지니어는 액추에이터 질량, 외경, 축 방향 길이, 중공 보어 직경, 정격 및 피크 토크, 비틀림 강성, 베어링 용량, 전달 정밀도 및 수명의 균형을 맞춰야 합니다.

대구경 하모닉 관절 액추에이터는 궁극적으로 중량만이 아니라 허리의 전체 기계적 요구 사항에 따라 선택되어야 합니다.

2. 정적 사양만이 아니라 연속 동적 작동을 기준으로 선택

휴머노이드 로봇 허리 관절은 일반적으로 반복 양방향 운동과 지속적으로 변화하는 하중에 노출됩니다.

걷기, 굽힘, 비틀림 및 자세 전환 중에 액추에이터는 교번 토크, 가속, 감속, 반경 방향 하중, 축 방향 하중 및 과도 충격을 경험할 수 있습니다.

따라서 정적 또는 이상화된 조건에서 얻은 카탈로그 값은 최종 액추에이터 선정에 충분하지 않습니다.

엔지니어는 실제 듀티 사이클과 하중 스펙트럼을 평가한 다음 액추에이터의 정격 토크, 피크 토크, 허용 하중, 열 조건, 비틀림 강성, 피로 성능 및 예상 수명을 검증해야 합니다.

이는 동일한 액추에이터가 많은 모션 사이클에 걸쳐 연속 작동해야 하는 경우에 특히 중요합니다.

고하중 로봇 적용 분야용으로 설계된 하모닉 관절 액추에이터는 기존 로봇 팔용으로 원래 설계된 소형 액추에이터를 단순히 적용하는 것보다 더 적절한 출발점이 될 수 있습니다.

대구경 하모닉 관절 모듈이 휴머노이드 로봇에 적합한 이유는 무엇입니까?

휴머노이드 로봇 허리 관절은 단순히 모터와 감속기를 결합한 것이 아닙니다.

완전한 관절은 기계 전달, 모터 성능, 센싱, 제어, 구조 지지 및 케이블 배선을 조정해야 합니다.

하모닉 관절 모듈은 이러한 기능 중 여러 가지를 컴팩트한 기계 유닛에 통합할 수 있습니다.

통합 감속기 및 모션 부품

액추에이터 아키텍처에 따라 모듈은 모터, 하모닉 감속기, 엔코더, 브레이크, 드라이버 및 기타 옵션 부품을 통합할 수 있습니다.

이로써 로봇에 설계 및 조립해야 하는 개별 부품의 수를 줄일 수 있습니다.

내부 배선을 위한 중공 아키텍처

대구경 허리 관절의 경우 중공 구조는 케이블과 센서 연결을 위한 중앙 배선 경로를 형성하여 또 다른 중요한 통합 이점을 제공합니다.

이를 통해 휴머노이드 로봇의 내부 레이아웃을 단순화하고 추가 외부 케이블 배선 메커니즘의 필요성을 줄일 수 있습니다.

그 결과는 단순히 더 작은 감속 시스템이 아니라 더욱 통합된 관절 아키텍처입니다.

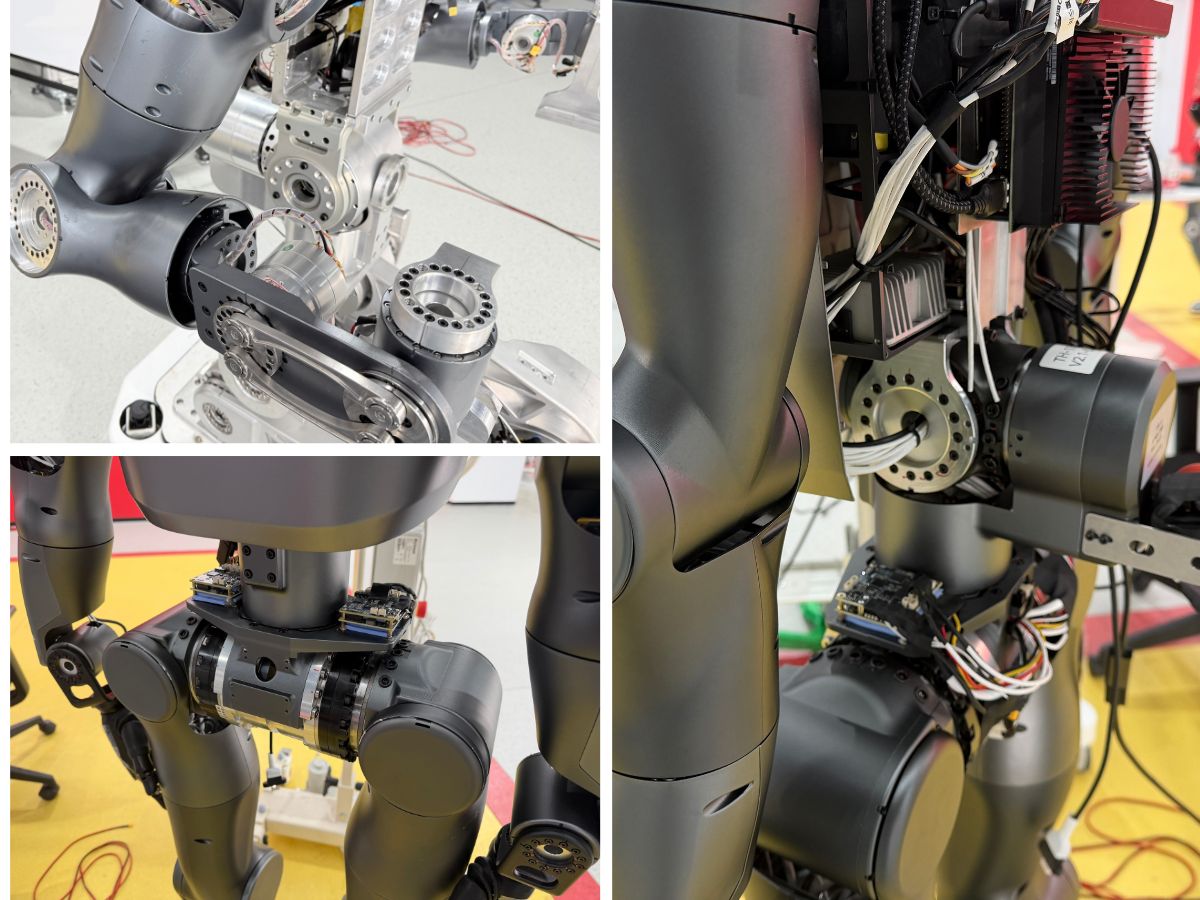

휴머노이드 로봇 허리 통합을 위한 대구경 중공 설계

허리는 일반적으로 휴머노이드 로봇 몸체의 중심 부근에 위치하므로 내부 기계 및 전기 통합을 위한 중요한 영역입니다.

대구경 중공 하모닉 관절 액추에이터는 케이블과 센서 배선이 감속기 외부를 따라 배선될 필요 없이 관절 중심을 통과하도록 할 수 있습니다.

중앙 케이블 배선

중앙 개구부는 로봇의 상부와 하부 구간 사이 전원 및 통신 케이블의 배선을 단순화할 수 있습니다.

외부 케이블 노출 감소

액추에이터 중심을 통해 케이블을 배선하면 회전 운동 중 외부 케이블 노출을 줄이고 허리 메커니즘의 전반적인 통합도를 향상시키는 데 도움이 됩니다.

센서 통합을 위한 더 큰 자유도

중앙 배선 경로는 센서 및 기타 내부 부품을 배치할 때 추가적인 자유도를 제공할 수도 있습니다.

휴머노이드 로봇에서는 더 많은 센서, 액추에이터 및 제어 전자장치가 제한된 몸체 체적에 통합될수록 이러한 장점이 더욱 중요해집니다.

따라서 필요한 중공 보어는 사후 고려 사항으로 취급하지 말고 기계 설계 프로세스 초기 단계에서 결정해야 합니다.

하모닉 감속기에서 통합 관절 액추에이터까지

감속기 자체는 휴머노이드 로봇 관절의 한 부분일 뿐입니다.

완전한 관절 액추에이터는 하모닉 감속기를 모터, 엔코더, 브레이크, 드라이버 및 제어 시스템과 조정해야 합니다.

이는 액추에이터가 정확한 위치 제어를 유지하면서 변화하는 하중에 응답해야 할 수 있는 허리 관절에서 특히 중요합니다.

모터 및 하모닉 감속기 통합

모터와 하모닉 감속기는 요구되는 토크, 속도, 효율 및 동적 응답을 달성할 수 있도록 매칭된 시스템으로 선택되어야 합니다.

엔코더 및 위치 피드백

위치 피드백은 휴머노이드 로봇 허리 관절에서 또 다른 중요한 고려 사항입니다. 엔코더 구성은 필요한 위치 결정 정밀도, 반복 정밀도, 제어 아키텍처 및 안전 요구 사항에 따라 선택해야 합니다.

브레이크 및 제어 인터페이스

로봇 아키텍처에 따라 관절에는 기계식 브레이크, 통합 드라이버 또는 EtherCAT이나 CANopen과 같은 통신 인터페이스가 필요할 수 있습니다.

이러한 요구 사항은 액추에이터 선정 단계에서 기계 사양과 함께 정의되어야 합니다.

실무적 선정 요약

휴머노이드 로봇 허리 관절에서 대구경 하모닉 관절 액추에이터 선정은 기본적으로 시스템 수준의 엔지니어링 작업입니다.

중공 보어는 구조 성능을 저해하지 않으면서 내부 케이블 및 센서 배선을 위한 충분한 공간을 제공해야 합니다. 토크 용량은 정적 토크만이 아니라 전체 동적 하중 스펙트럼을 기준으로 평가해야 합니다. 감속비는 모터, 모션 프로파일, 제어 요구 사항 및 필요한 출력 성능에 맞춰야 합니다.

기계적 강성과 수명도 동일하게 중요합니다. 실제 동적 하중 프로파일을 견딜 수 없는 경량 액추에이터는 충분한 기계적 용량을 갖춘 약간 더 무거운 액추에이터보다 더 큰 시스템 수준의 문제를 초래할 수 있습니다.

따라서 핵심 선정 논리는 다음과 같이 요약할 수 있습니다:

구조 통합을 우선하고, 동적 토크를 두 번째로 검증하며, 전체 선정 과정에서 강성과 수명을 고려합니다.

휴머노이드 로봇에서 올바른 하모닉 관절 액추에이터는 단순히 토크 사양을 충족해서는 안 됩니다. 적절한 중공 배선 공간, 컴팩트한 치수, 하모닉 감속 정밀도, 출력 토크, 기계적 강성, 센싱 및 장기 신뢰성의 조합을 제공해야 합니다.

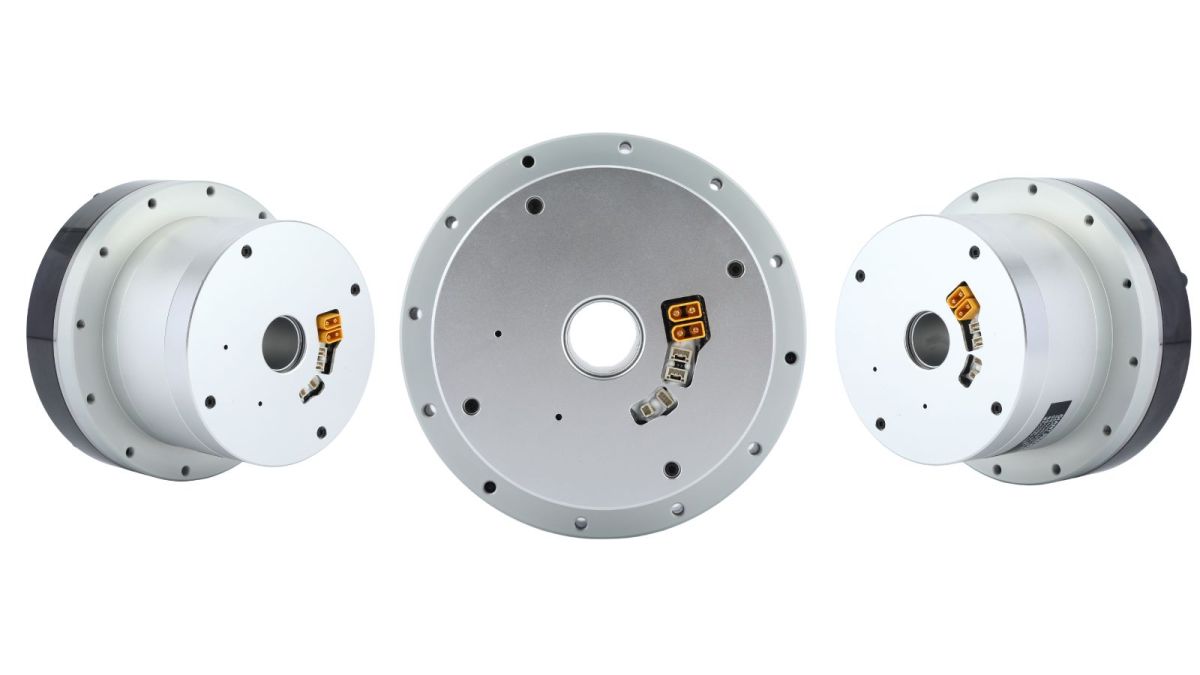

휴머노이드 로봇 허리 관절용 HONPINE 대구경 하모닉 관절 액추에이터

HONPINE은 컴팩트한 통합, 정밀 모션 및 높은 토크 밀도가 요구되는 로봇 적용 분야를 위한 하모닉 관절 모듈과 액추에이터를 개발합니다.

휴머노이드 로봇 허리 관절용 대구경 하모닉 관절 액추에이터는 중공 배선 공간, 출력 토크, 감속비, 엔코더 구성, 브레이크 요구 사항 및 통신 인터페이스를 포함한 로봇의 기계적 및 전기적 요구 사항에 맞춰 구성할 수 있습니다.

적합한 HONPINE 하모닉 관절 모듈 선정

최종 액추에이터 선정은 총질량, 상체 질량 분포, 무게중심, 허리 관절 운동 범위, 최대 가속도, 페이로드, 듀티 사이클, 필요한 중공 보어, 모터 작동 조건 및 예상 토크 프로파일을 포함한 로봇의 실제 파라미터를 기준으로 해야 합니다.

이러한 파라미터가 정의되면 엔지니어는 적절한 액추에이터 크기와 구성을 보다 정확하게 결정하고, 선택한 하모닉 관절 모듈이 의도된 휴머노이드 로봇 적용 분야에 충분한 토크 용량, 강성, 제어 성능 및 수명을 제공하는지 평가할 수 있습니다.
