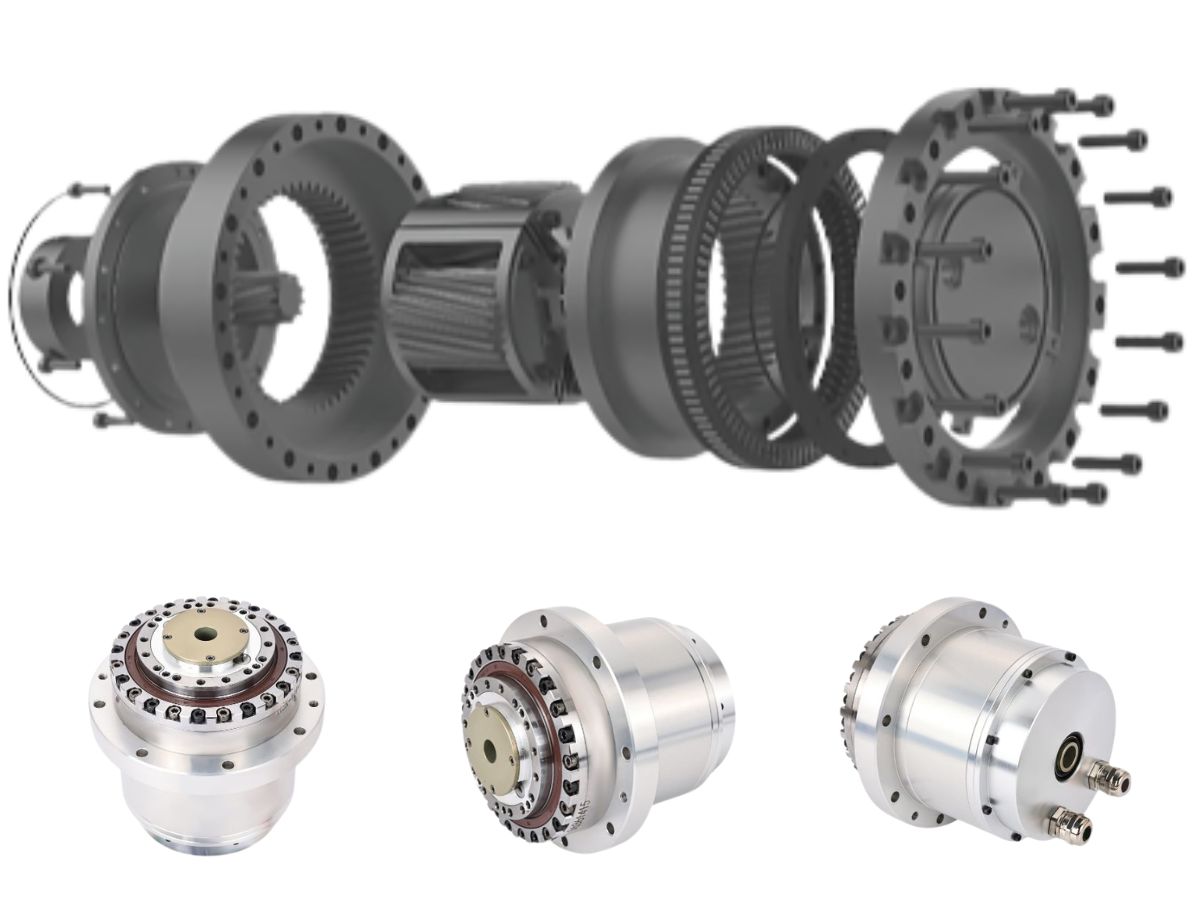

Nabtesco RV vs Harmonic Drive vs WITTENSTEIN: 백래시 없는 유성 액추에이터가 부상하는 이유

수십 년간 Nabtesco, Harmonic Drive 및 WITTENSTEIN의 정밀 전동 시스템은 로봇공학, 공작기계, 자동화, 항공우주 장비 및 정밀 모션 시스템에서 중요한 성능 기준을 정의해 왔습니다.

NabtescoRV 감속기는 높은 강성, 높은 토크 용량 및 외부 하중에 대한 강한 저항성으로 알려져 있습니다.Harmonic Drive 감속기는 소형 치수, 높은 감속비, 낮은 백래시 및 뛰어난 반복 정밀도로 널리 인정받고 있습니다. WITTENSTEIN의정밀 유성 기어박스는 높은 효율, 토크 밀도, 강성 및 유연한 전동 구성 방식을 제공합니다.

그러나 고급 모션 시스템에는 아크초 수준의 전동 정확도와 높은 비틀림 강성 및 높은 하중 용량을 동시에 요구하는 더욱 까다로운 요구가 증가하고 있습니다.

바로 이 지점에서 기존 전동 아키텍처는 어려운 성능 트레이드오프에 직면할 수 있습니다.

유성 전동 아키텍처와 첨단 백래시 보상 및 정밀 액추에이터 통합을 결합하여 이러한 격차를 해결하기 위한 새로운 세대의 백래시 프리 유성 액추에이터가 등장하고 있습니다.

오늘날 정밀 감속기의 성능 과제는 무엇인가?

문제는 기존 정밀 감속기가 고성능 모션 제어를 수행할 수 없다는 것이 아닙니다. 각 아키텍처는 특정한 기계적 요구사항 조합에 맞게 최적화되어 있습니다.

하나의 애플리케이션에서 매우 낮은 백래시, 높은 비틀림 강성, 높은 토크 밀도, 낮은 전동 오차, 높은 하중 용량, 소형 치수 및 장기 안정성을 동시에 요구할 때 과제가 나타납니다.

예를 들어, 5축 공작기계의 회전축은 아크초 수준의 각도 위치결정을 유지하면서 상당한 절삭력을 견뎌야 할 수 있습니다. 항공우주 조립 메커니즘은 높은 강성과 낮은 전동 오차를 동시에 요구할 수 있습니다. 수술 로봇 관절은 소형 치수, 낮은 백래시, 높은 반복 정밀도 및 예측 가능한 움직임이 필요할 수 있습니다.

이러한 애플리케이션에서는 기어박스를 공칭 감속비 또는 정격 토크만으로 비교하는 것은 더 이상 충분하지 않습니다.

더 중요한 질문은 다음과 같습니다.

완전한 전동 시스템이 정밀도, 강성 및 하중 용량을 동시에 얼마나 유지할 수 있는가?

Nabtesco RV 감속기: 높은 강성과 높은 하중 용량

Nabtesco RV의 강점은 무엇인가?

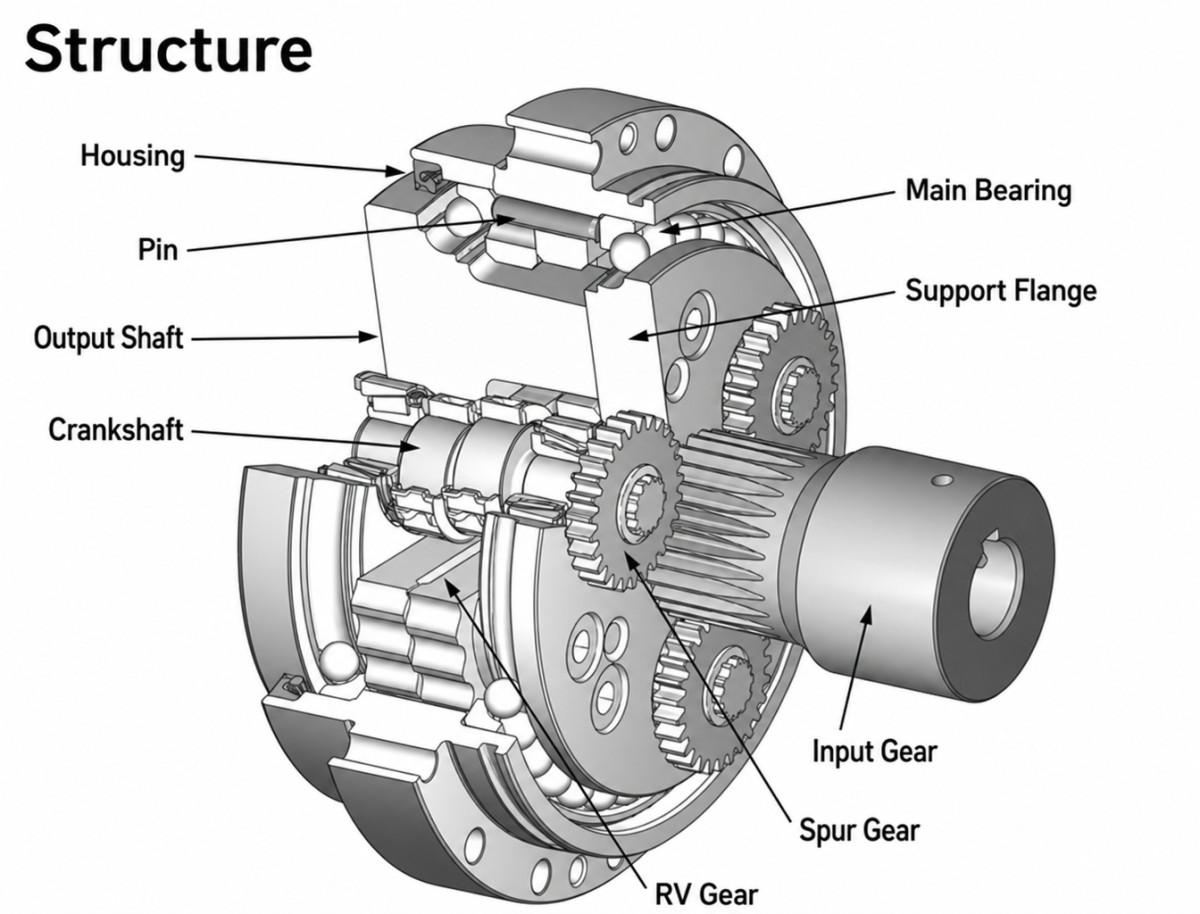

Nabtesco RV 감속기는 유성 기어와 사이클로이드 메커니즘을 결합한 다단 전동 아키텍처를 사용합니다. 이 아키텍처는 높은 강성, 높은 토크 용량 및 외부 하중에 대한 강한 저항성을 제공하기 때문에 산업용 로봇에 널리 사용되고 있습니다.

Nabtesco의 현재 RV 제품 정보는 여러 주요 RV 제품군에서 1 arc.min. 미만의 백래시 또는 로스트 모션을 명시하고 있습니다.

많은 산업용 로봇 애플리케이션에서 이러한 성능은 정밀도, 강성, 하중 용량 및 내구성 간의 실용적인 균형을 제공합니다.

애플리케이션이 기존 로봇 위치결정 요구사항에서 아크초 수준의 각도 위치결정 및 극히 낮은 전동 오차로 이동할 때 과제가 나타납니다.

RV 아키텍처가 정밀도 트레이드오프에 직면하는 지점은?

RV 감속기는 단순히 대형 하모닉 감속기가 아닙니다. 사이클로이드 및 유성 전동 아키텍처는 치형 맞물림, 하중 분포, 전동 오차, 제조 공차, 베어링 배치 및 프리로드 측면에서 고유한 특성을 지닙니다.

따라서 공칭 백래시를 줄이는 것은 문제의 한 부분일 뿐입니다.

고정밀 로터리 테이블, 5축 공작기계, 광학 위치결정 시스템 및 일부 의료 로봇 메커니즘과 같은 애플리케이션에서는 필요한 각도 정확도가 기존 아크분 수준 기어박스 사양보다 훨씬 더 엄격해질 수 있습니다.

이는 낮은 백래시와 아크초 수준의 각도 전동 정확도를 중심으로 특별히 설계된 전동 아키텍처에 기회를 제공합니다.

Harmonic Drive: 극히 낮은 백래시와 높은 반복 정밀도

Harmonic Drive가 정밀 로봇공학에 널리 사용되는 이유는?

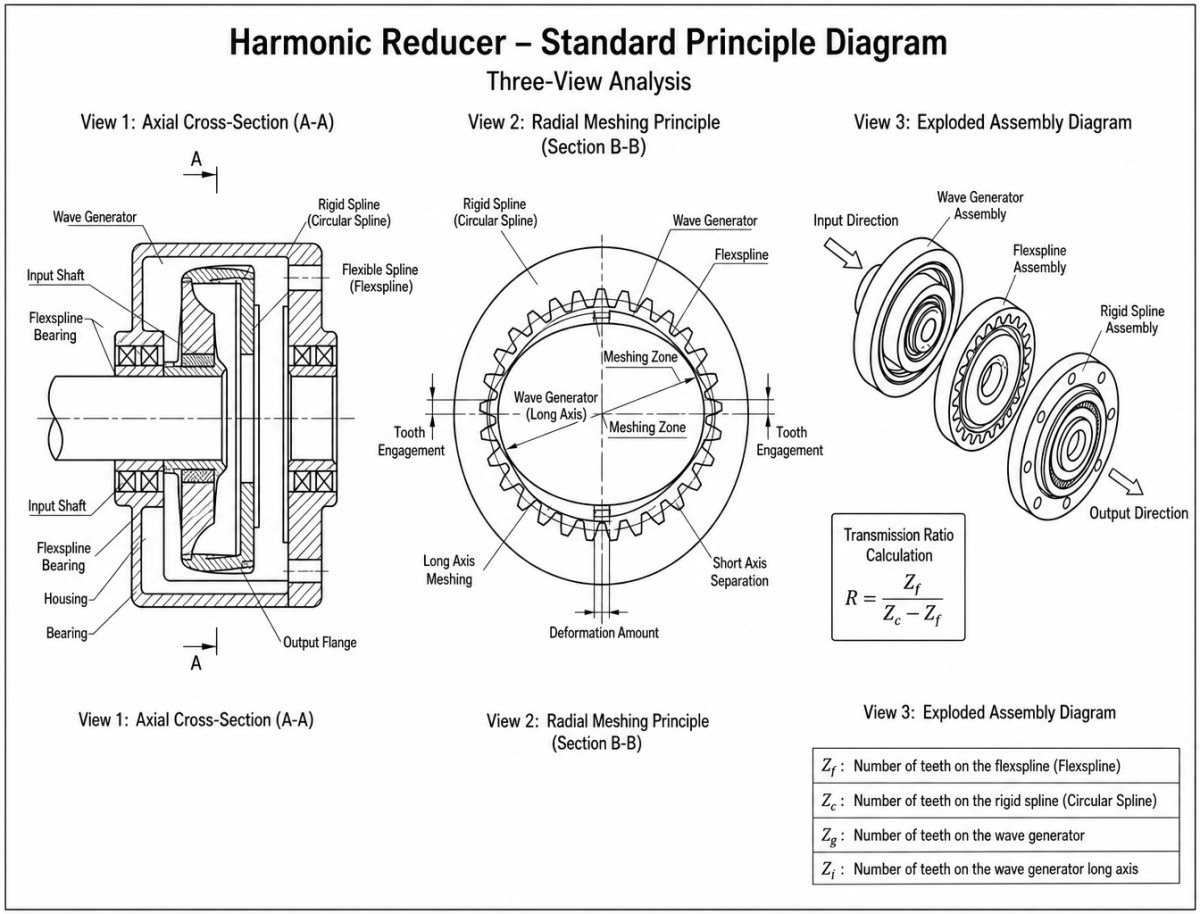

Harmonic Drive 기술은 플렉스스플라인의 제어된 탄성 변형을 이용하여 운동을 전달합니다. 이를 통해 극히 낮은 백래시와 뛰어난 반복 정밀도를 유지하면서 소형 패키지 내에서 매우 높은 감속비를 구현할 수 있습니다.

CSG-GH 및 CSF-GH 제품군과 같은 Harmonic Drive 제품의 공개 사양에는 구성에 따라 제로 백래시, 1 arc-min 미만의 정확도 및 ±4~±10 arc-sec 범위의 반복 정밀도가 포함됩니다.

이러한 특성으로 인해 하모닉 전동은 로봇 관절, 협동 로봇, 휴머노이드 로봇, 정밀 위치결정 메커니즘 및 소형화와 반복 가능한 동작이 중요한 기타 애플리케이션에 특히 적합합니다.

정밀도와 기계적 강성 간의 트레이드오프

그러나 하모닉 전동은 작동 원리의 일부로 탄성 변형에 의존합니다. 따라서 완전한 기계 시스템을 설계할 때 비틀림 강성, 탄성 컴플라이언스, 외부 하중, 열 조건 및 동적 응답을 모두 고려해야 합니다.

극히 낮은 백래시와 함께 높은 외부 하중 용량 및 높은 비틀림 강성을 요구하는 애플리케이션의 경우, 엔지니어는 완전한 하모닉 전동 시스템이 충분한 강성 여유를 제공하는지 평가해야 할 수 있습니다.

이는 하모닉 전동이 부적합하다는 뜻은 아닙니다. 오히려 근본적인 엔지니어링 트레이드오프를 보여 줍니다.

극히 낮은 백래시와 높은 반복 정밀도가 자동으로 최대 기계적 강성을 의미하지는 않습니다.

이것이 일부 고하중 정밀 애플리케이션이 유성, RV 및 기타 전동 아키텍처를 계속 평가하는 이유 중 하나입니다.

WITTENSTEIN 정밀 유성 기어박스: 높은 효율과 강성

정밀 유성 전동의 강점

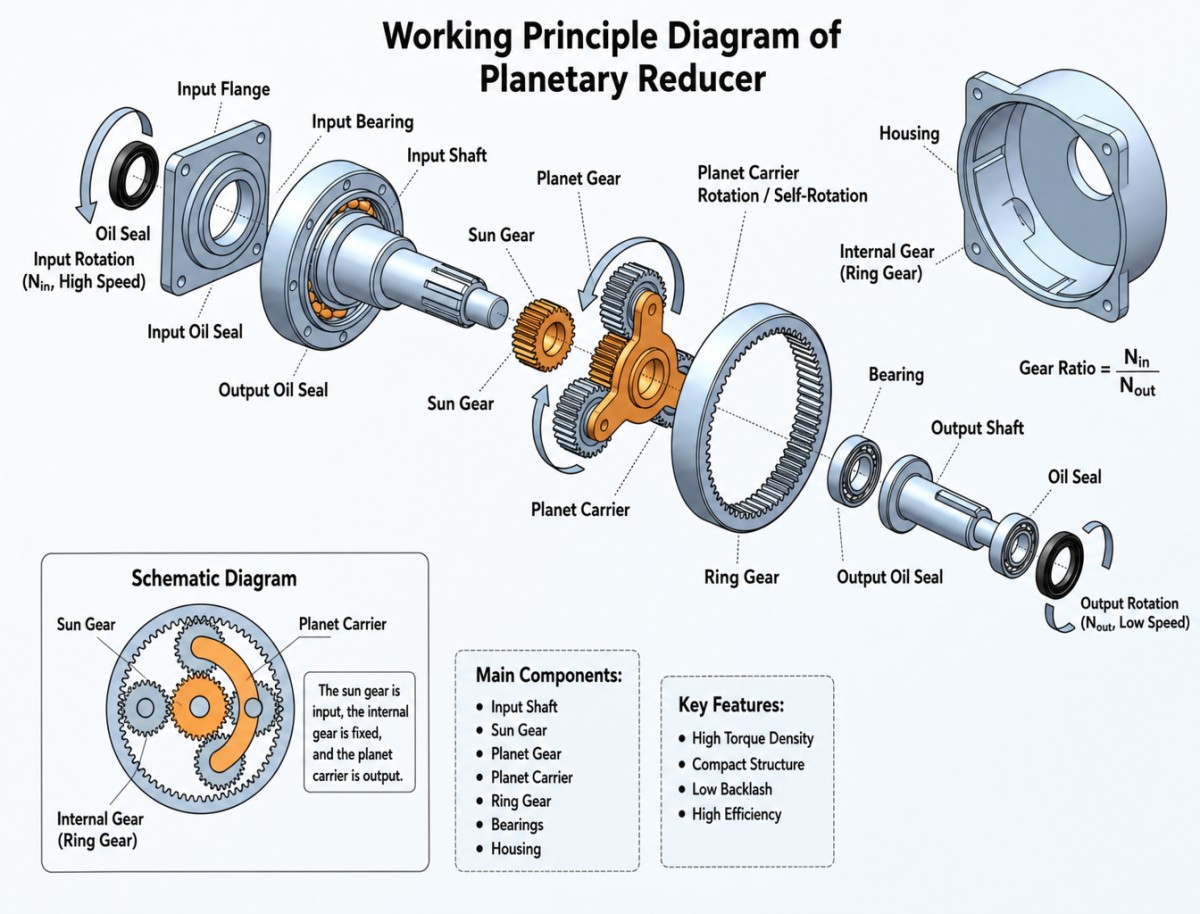

WITTENSTEIN 정밀 유성 기어박스는 고성능 모션 제어에서 또 하나의 중요한 위치를 차지하고 있습니다.

유성 전동은 높은 효율, 높은 토크 밀도, 소형 치수, 높은 기계적 강성 및 유연한 전동비를 포함한 여러 고유한 장점을 제공합니다.

WITTENSTEIN의 alpha 제품 포트폴리오에는 까다로운 위치결정 애플리케이션을 위해 설계된 저백래시 버전을 포함하여 다양한 백래시 사양과 구성이 포함됩니다.

이로 인해 정밀 유성 기어박스는 공작기계, 자동화 장비, 서보 시스템, 로봇공학 및 높은 동적 성능이 필요한 기타 애플리케이션에 매력적입니다.

아크초 수준에서 남아 있는 격차

과제는 기존 정밀 유성 전동이 일반적으로 백래시를 크게 낮추기 위해 극도로 정밀한 기어, 제어된 조립 공차, 프리로드, 베어링 배치 및 기타 보상 방식을 필요로 한다는 점입니다.

목표가 아크분 수준의 백래시에서 한 자릿수 아크초 성능으로 이동함에 따라 전동 아키텍처 자체가 점점 더 중요해집니다.

이는 기존 기어 제조 정확도에만 의존하지 않고 첨단 백래시 보상을 중심으로 특별히 설계된 유성 전동을 위한 잠재적 성능 영역을 만듭니다.

부족한 조합: 아크초 정밀도 + 높은 강성

세 가지 전동 아키텍처는 세 가지 서로 다른 엔지니어링 접근법을 보여 줍니다.

Nabtesco RV 기술은 강성, 하중 용량 및 내구성을 강조합니다.

Harmonic Drive는 소형화, 높은 감속비, 낮은 백래시 및 반복 정밀도를 강조합니다.

WITTENSTEIN 정밀 유성 기술은 효율, 토크 밀도, 강성 및 정밀 서보 전동을 강조합니다.

그러나 일부 애플리케이션은 동시에 최적화하기 어려운 특성의 조합을 요구합니다.

매우 낮은 백래시 + 높은 비틀림 강성 + 높은 하중 용량 + 소형 액추에이터 통합.

이 지점에서 백래시 프리 유성 액추에이터의 개념이 특히 흥미로워집니다.

백래시 프리 유성 액추에이터란 무엇인가?

백래시 프리 유성 액추에이터는 정밀 유성 전동 장치와 기어 백래시를 최소화하거나 보상하도록 설계된 메커니즘을 결합합니다.

목표는 단순히 더 엄격한 공차로 기존 유성 기어를 제조하는 것이 아닙니다.

대신 전동 아키텍처는 제어된 프리로드, 위상 오프셋 기어 요소, 차동 위치결정 또는 기타 기계적 보상 방식을 사용하여 유효 백래시를 줄이고 각도 전동 정확도를 개선할 수 있습니다.

액추에이터가 유성 감속기를 서보 모터, 엔코더, 베어링 시스템, 브레이크, 하우징 및 제어 인터페이스와 통합하면, 그 결과는 단순한 독립형 기어박스가 아닌 완전한 로봇 또는 산업용 정밀 액추에이터가 됩니다.

백래시 프리 유성 액추에이터는 어떻게 백래시를 줄이는가?

위상 오프셋 기어 아키텍처

백래시를 줄이기 위한 한 가지 확립된 접근법은 제어된 위상 관계를 가진 여러 기어 요소를 사용하는 것입니다.

맞물리는 전동 요소 사이에 작은 각도 오프셋을 도입하면 치면 사이의 유효 간극을 줄일 수 있습니다. 이는 기존 단일 경로 유성 전동에 비해 백래시를 크게 낮출 수 있습니다.

그러나 최종 성능은 여전히 기어 정확도, 프리로드, 베어링 강성, 조립 공차, 열 변형, 윤활 및 완전한 전동 구조에 따라 달라집니다.

따라서 저백래시 설계는 기어 개념만으로 판단하지 않고 항상 측정된 전동 성능을 통해 평가해야 합니다.

자기 조정식 백래시 보상

더욱 진보된 접근법은 자기 조정식 백래시 보상 메커니즘입니다.

엄격한 엔지니어링 의미에서 자기 조정식이란 작동 조건이 변할 때 메커니즘이 필요한 맞물림 상태를 자동으로 유지할 수 있음을 의미합니다.

아키텍처에 따라 이는 제조 편차, 열팽창, 마모 또는 기어 맞물림 변화와 같은 요인을 보상할 수 있습니다.

HONPINE에 있어 이 접근법의 가치는 단순히 낮은 초기 백래시 값을 달성하는 데 있지 않습니다. 목표는 낮은 백래시와 유성 전동 고유의 강성 및 하중 능력을 결합하면서 예측 가능한 전동 거동을 유지하는 것입니다.

백래시 프리 유성 액추에이터와 Nabtesco RV의 비교

백래시 프리 유성 액추에이터는 단순히 Nabtesco RV 감속기를 범용적으로 대체하는 제품으로 보아서는 안 됩니다.

높은 토크, 높은 강성, 충격 저항성 및 긴 사용 수명이 주요 요구사항일 때 RV 기술은 여전히 매우 효과적입니다.

필요한 각도 전동 정확도가 기존 RV 성능 범위를 크게 넘어설 때 기회가 나타납니다.

예를 들어, 기계에 다음 두 가지가 모두 필요하다면:

높은 구조 강성 및

한 자릿수 아크초 수준의 전동 정확도

첨단 백래시 보상 메커니즘을 갖춘 정밀 유성 액추에이터가 다른 솔루션 경로를 제공할 수 있습니다.

이 시나리오의 목표는 단순히 RV 감속기를 더 작거나 빠르게 만드는 것이 아닙니다. 정밀도와 강성의 결합 요구사항을 중심으로 최적화된 다른 전동 아키텍처를 사용하는 것입니다.

백래시 프리 유성 액추에이터와 Harmonic Drive의 비교

소형 치수, 높은 감속비, 낮은 백래시 및 반복 정밀도가 주요 요구사항일 때 Harmonic Drive는 여전히 강력한 선택입니다.

그러나 특정 고하중 회전 애플리케이션은 비틀림 강성, 외부 하중 용량, 모멘트 강성 및 변형 저항성에 더 큰 중점을 둡니다.

이는 정밀 유성 액추에이터를 위한 잠재적 적용 영역을 만듭니다.

따라서 설계 목표는 다음이 아닙니다.

유성이 하모닉보다 우수하다.

더 의미 있는 엔지니어링 질문은 다음과 같습니다.

유성 아키텍처가 유성 전동과 연관된 기계적 강성을 유지하면서 충분히 낮은 백래시를 달성할 수 있는가?

답이 그렇다면 유성 액추에이터는 높은 강성이 필요한 정밀 애플리케이션에서 Harmonic Drive의 잠재적 대안이 됩니다.

백래시 프리 유성 액추에이터와 WITTENSTEIN 유성 기어박스의 비교

WITTENSTEIN은 이미 매우 정밀한 유성 기어박스와 저백래시 구성을 제공하고 있습니다.

따라서 백래시 프리 유성 액추에이터의 차별점은 단순히 “유성 대 유성”이 아닙니다.

실질적인 차이는 백래시 보상 아키텍처와 통합 액추에이터 성능 수준에 있습니다.

기존 정밀 유성 기어박스는 고정밀 기어, 제조 공차, 조립 제어 및 프리로드를 통해 낮은 백래시를 달성할 수 있습니다.

더 진보된 백래시 프리 유성 액추에이터는 전용 보상 메커니즘을 유성 전동 및 서보 시스템과 통합하여 이를 한 단계 더 발전시킬 수 있습니다.

아크초 수준의 전동 정확도를 목표로 하는 애플리케이션에서는 이러한 아키텍처 차이가 중요해질 수 있습니다.

백래시 프리 유성 액추에이터는 어떤 문제를 해결할 수 있는가?

위상 오프셋 유성 전동의 업그레이드

위상 오프셋 또는 프리로드 유성 메커니즘은 이미 저백래시 전동으로 향하는 경로를 제공합니다.

그러나 각도 정확도 요구사항이 점점 더 엄격해지는 애플리케이션에서는 궁극적으로 더 진보된 보상 아키텍처가 필요할 수 있습니다.

백래시 프리 유성 액추에이터는 기존 저백래시 유성 전동에서 더 엄격한 각도 전동 성능으로 업그레이드하는 경로를 제공할 수 있습니다.

하모닉 전동에 대한 고강성 대안 제공

하모닉 전동이 필요한 정밀도를 제공하지만 기계 시스템에 더 큰 강성 여유가 필요한 애플리케이션에서 백래시 프리 유성 액추에이터는 또 다른 전동 옵션을 제공합니다.

이는 고하중 로봇 축, 5축 공작기계, 정밀 로터리 테이블, 항공우주 조립 장비 및 정밀도와 강성을 모두 요구하는 기타 메커니즘에 관련될 수 있습니다.

RV 전동에 대한 정밀 대안 제공

강성과 하중 용량 때문에 현재 RV 감속기를 사용하지만 훨씬 더 엄격한 각도 전동 정확도를 요구하는 애플리케이션에 대해 백래시 프리 유성 액추에이터는 또 다른 설계 경로를 제공할 수 있습니다.

목표는 모든 RV 애플리케이션을 대체하는 것이 아닙니다. 정밀도 요구사항이 제한 요인이 된 일부 애플리케이션을 해결하는 것입니다.

백래시 프리 유성 액추에이터의 적용 분야

5축 공작기계

5축 로터리 테이블과 틸팅 축은 각도 정확도, 강성, 동적 응답 및 가공력 저항성의 까다로운 조합을 요구합니다.

이러한 시스템에서는 백래시를 줄이는 것만으로는 충분하지 않습니다. 전동 시스템은 외부 하중 하에서도 충분한 강성을 유지해야 합니다.

따라서 아크초 수준의 위치결정과 높은 기계적 강성이 모두 요구될 때 백래시 프리 유성 액추에이터를 고려할 수 있습니다.

항공우주 조립 장비

항공우주 조립 시스템은 대형 페이로드와 까다로운 위치결정 정확도를 결합하는 경우가 많습니다.

전동 시스템은 외부 모멘트에 견디고 장기적인 기계 안정성을 유지하면서 정밀한 각도 위치결정을 유지해야 합니다.

이로 인해 높은 강성과 낮은 백래시의 유성 구동은 일부 항공우주 애플리케이션에 매력적인 아키텍처가 됩니다.

수술 로봇공학

수술 로봇 메커니즘은 매우 제한된 기계적 공간 내에서 소형화되고 정밀하며 반복 가능한 움직임을 요구합니다.

관절 구조 및 하중 요구사항에 따라 더 높은 기계적 강성이 요구되는 경우 백래시 프리 유성 액추에이터는 하모닉 전동의 대안을 제공할 수 있습니다.

정밀 로터리 테이블 및 자동화

정밀 로터리 테이블, 인덱싱 시스템, 검사 장비, 반도체 자동화 및 기타 회전 메커니즘은 낮은 전동 백래시와 높은 기계적 강성의 이점을 얻을 수 있습니다.

이러한 애플리케이션에서는 모터, 감속기, 엔코더, 베어링, 브레이크 및 하우징을 하나의 어셈블리로 결합하여 액추에이터 수준의 통합이 기계 설계를 단순화할 수도 있습니다.

백래시 프리 유성 액추에이터가 새로운 정밀 전동 카테고리를 만들 수 있는 이유는?

백래시 프리 유성 액추에이터의 가치는 단순히 더 낮은 백래시 수치에 있지 않습니다.

잠재적 이점은 여러 파라미터를 동시에 최적화하는 데서 나옵니다.

백래시 + 비틀림 강성 + 토크 밀도 + 전동 정확도 + 하중 용량 + 동적 응답 + 사용 수명.

이는 백래시가 극히 낮은 기어박스도 강성이 충분하지 않다면 기대되는 시스템 수준의 정확도를 제공하지 못할 수 있기 때문에 중요합니다.

마찬가지로 매우 강성이 높은 기어박스도 전동 오차가 애플리케이션에 비해 너무 크면 추가 보상이 필요할 수 있습니다.

따라서 차세대 정밀 액추에이터는 하나의 사양만으로가 아니라 완전한 기계 시스템으로 평가되어야 합니다.

정밀 기어박스에서 백래시 프리 유성 액추에이터로

정밀 기어박스에서 정밀 액추에이터로의 진화는 현대 모션 제어에서 중요한 단계입니다.

엔지니어는 감속기만 평가하는 대신 점점 더 완전한 모션 체인을 고려해야 합니다.

서보 모터 + 유성 전동 + 백래시 보상 + 엔코더 + 베어링 + 브레이크 + 하우징 + 제어 시스템

이 통합 아키텍처는 기계 통합 작업을 줄이는 동시에 액추에이터 제조업체가 전동 및 제어 구성 요소를 하나의 시스템으로 최적화할 수 있도록 합니다.

로봇 제조업체, 공작기계 제작업체, 항공우주 장비 제조업체 및 정밀 자동화 기업의 경우, 이는 시스템 개발을 단순화하고 서로 다른 기계 축 간의 일관성을 향상할 수 있습니다.

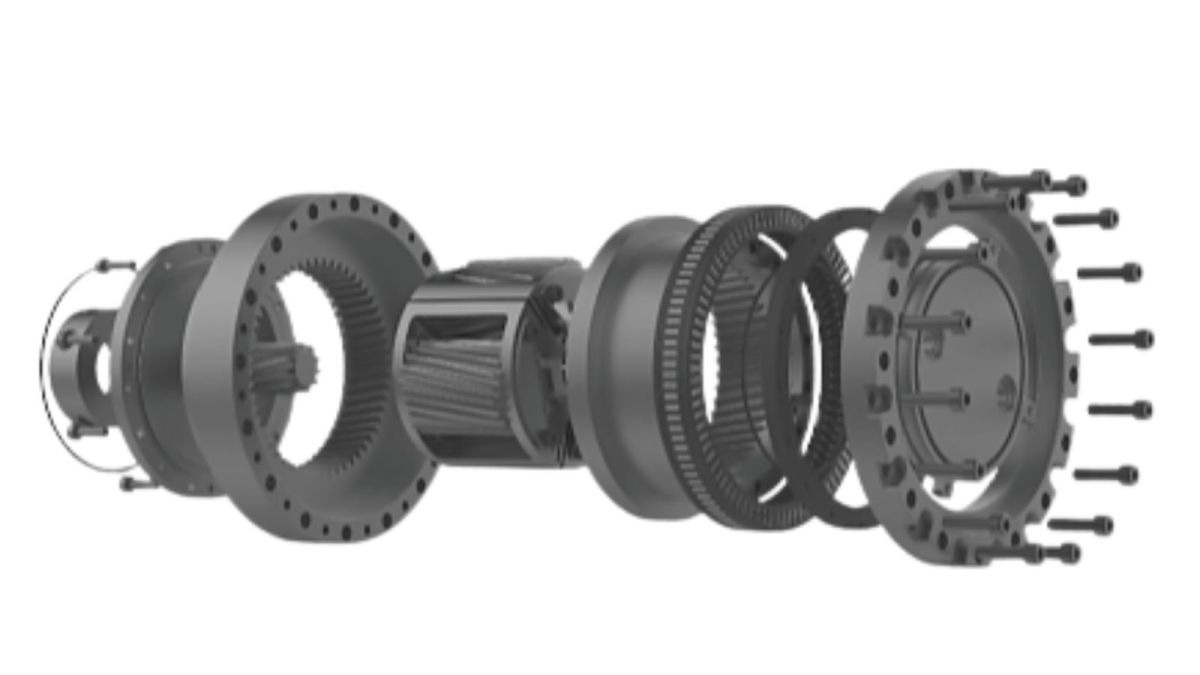

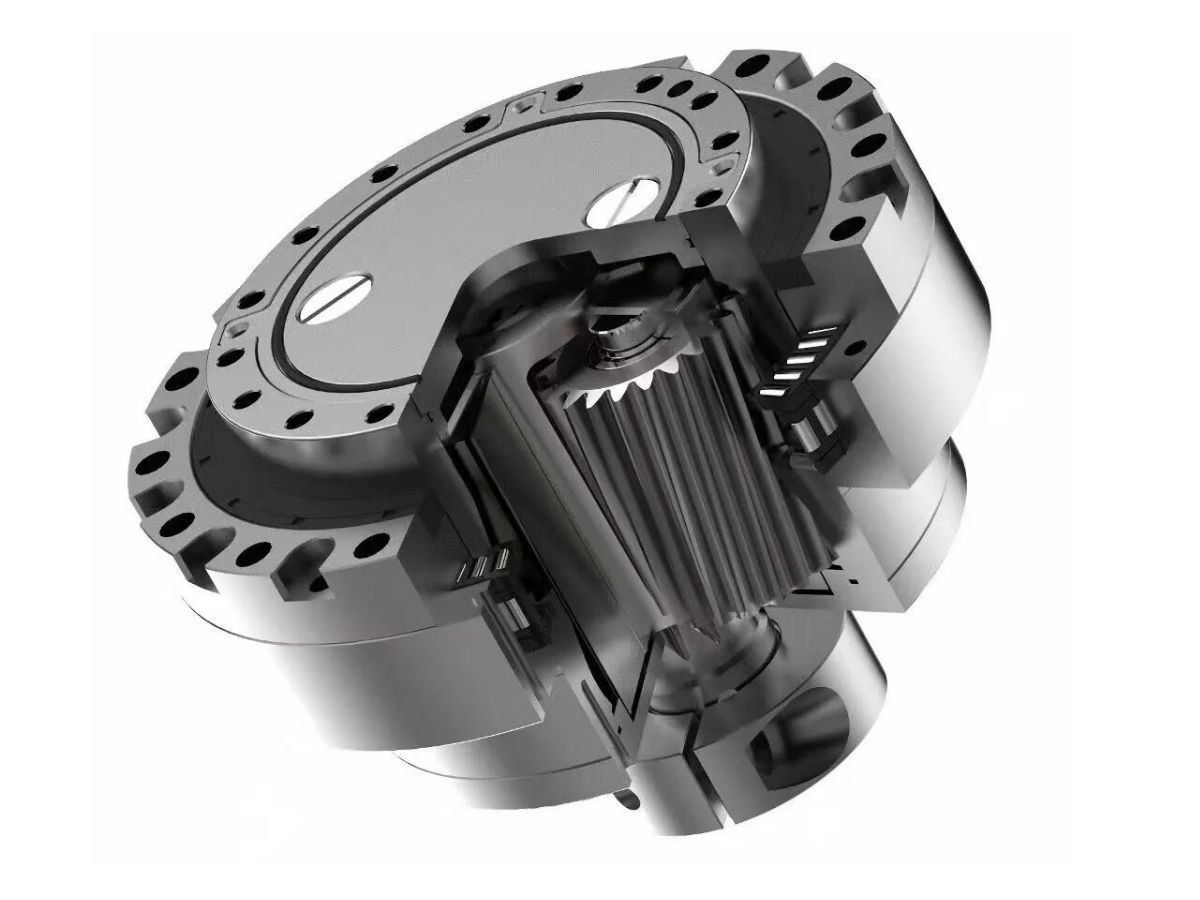

HONPINE 백래시 프리 유성 액추에이터

HONPINE은 기존 전동 아키텍처가 백래시, 강성, 토크 밀도 및 각도 정확도 사이에서 어려운 균형에 직면하는 애플리케이션을 위한 정밀 유성 액추에이터 솔루션을 개발하고 있습니다.

목표는 모든 애플리케이션에서 Nabtesco RV 감속기, Harmonic Drive 기어박스 또는 WITTENSTEIN 유성 기어박스를 단순히 대체하는 것이 아닙니다.

대신 HONPINE의 접근법은 특정 성능 요구사항에 중점을 둡니다.

유성 액추에이터가 정밀 유성 아키텍처에서 기대되는 높은 강성과 하중 능력을 유지하면서 아크초 수준의 전동 정확도를 달성할 수 있는가?

이것이 HONPINE의 백래시 프리 유성 액추에이터의 기반이 되는 엔지니어링 방향입니다.

기존 RV 전동이 충분한 각도 정확도를 제공하지 못하거나, 하모닉 전동이 원하는 강성 여유를 제공하지 못하거나, 기존 유성 전동이 필요한 백래시 수준을 달성할 수 없는 애플리케이션에서 백래시 프리 유성 액추에이터는 또 다른 옵션을 제공합니다.

고정밀 애플리케이션을 위한 Nabtesco RV 대안

Nabtesco RV 대안을 찾는 엔지니어의 경우 핵심 비교는 정격 토크나 감속비에만 국한되어서는 안 됩니다.

다음을 평가하십시오.

• 백래시 및 로스트 모션

• 각도 전동 오차

• 비틀림 강성

• 반경 방향 및 축 방향 하중 용량

• 모멘트 강성

• 연속 및 피크 토크

• 위치결정 정확도

• 반복 정밀도

• 열 성능

• 사용 수명

아크초 수준의 각도 정확도가 핵심 요구사항이 될 때 전동 아키텍처 자체는 솔루션의 중요한 부분이 됩니다.

고강성 애플리케이션을 위한 Harmonic Drive 대안

Harmonic Drive 대안을 평가하는 엔지니어에게 핵심 질문은 애플리케이션이 정밀도와 기계적 강성 간에 다른 균형을 요구하는지 여부입니다.

시스템에 다음이 필요한 경우 백래시 프리 유성 액추에이터를 고려할 수 있습니다.

낮은 백래시 + 높은 비틀림 강성 + 높은 하중 용량 + 정밀 회전 위치결정.

이는 특히 고하중 회전축, 공작기계, 항공우주 장비 및 일부 로봇 애플리케이션에 관련성이 높습니다.

WITTENSTEIN 유성 기어박스 대안

현재 정밀 유성 기어박스를 사용하는 애플리케이션의 경우, 다음 성능 단계는 유성 전동의 장점을 유지하면서 백래시를 크게 낮추는 것일 수 있습니다.

백래시 프리 유성 액추에이터는 점점 더 엄격해지는 제조 공차에만 의존하지 않고 보상 아키텍처를 통해 이러한 요구사항을 해결합니다.

이는 기존 저백래시 유성 전동이 필요한 각도 정확도를 제공하지 못하는 애플리케이션에 잠재적인 WITTENSTEIN 유성 기어박스 대안을 제공합니다.

결론: 정밀도와 강성 사이의 새로운 균형

Nabtesco RV, Harmonic Drive 및 WITTENSTEIN은 각각 까다로운 모션 제어 애플리케이션을 위한 중요한 전동 기술을 확립했습니다.

엔지니어링 질문은 어떤 기술이 보편적으로 더 우수한가가 아닙니다.

더 중요한 질문은 전동 시스템이 다음의 필요한 조합을 제공할 수 있는가입니다.

정밀도 + 강성 + 하중 용량 + 토크 밀도 + 동적 응답 + 장기 안정성.

기존 RV 전동이 정밀도 한계에 도달하거나, 하모닉 전동이 필요한 강성 여유를 제공하지 못하거나, 기존 유성 전동이 충분히 낮은 백래시를 달성할 수 없는 애플리케이션에서 백래시 프리 유성 액추에이터는 고려할 수 있는 또 다른 전동 아키텍처를 제공합니다.

HONPINE의 목표는 이 아키텍처를 높은 유성 전동 강성 및 통합 액추에이터 설계를 갖춘 아크초 수준 정밀도라는 새로운 성능 범위로 발전시키는 것입니다.

귀하의 애플리케이션에 극히 낮은 백래시, 높은 강성 및 정밀 회전 위치결정이 필요한 경우, 기술 정보 및 애플리케이션 평가를 위해 HONPINE에 문의하십시오.
