현대 자동화를 위한 하모닉 로터리 액추에이터: 궁극의 엔지니어링 및 선정 가이드

산업 4.0과 첨단 로봇 기술의 시대에 자동화 분야의 동력원에 대한 요구는 더 높은 토크 밀도, 컴팩트한 설치 공간, 극도의 정밀도와 타협 없는 안전성을 요구하는 전례 없는 수준에 도달했습니다.하모닉 로터리 액추에이터는 백래시가 없는 작동, 높은 감속비 및 초소형 통합 설계를 바탕으로 고정밀 관절과 모션 제어를 위한 확실한 솔루션으로 부상했습니다.

이 가이드에서는 하모닉 로터리 액추에이터의 주요 장점을 살펴보고, 실용적인 엔지니어링 솔루션과 함께 기술 설계 시 고려사항을 설명하며, 적합한 제품을 효율적으로 선택할 수 있도록 종합적인 기술 비교를 제공합니다.

1. 하모닉 로터리 액추에이터가 로봇 및 자동화를 선도하는 이유: 4가지 핵심 장점

기존 자동화 시스템은 별도의 서보 모터, 유성/RV 기어박스, 외장 드라이브 및 엔코더를 조합한 분산형 구성에 의존합니다. 이러한 구성은 대체로 부피가 크고 케이블 마모가 발생하기 쉬우며, 통합형 힘 피드백 기능이 부족합니다.

일체형 하모닉 로터리 액추에이터는 이러한 핵심 문제를 해결합니다:

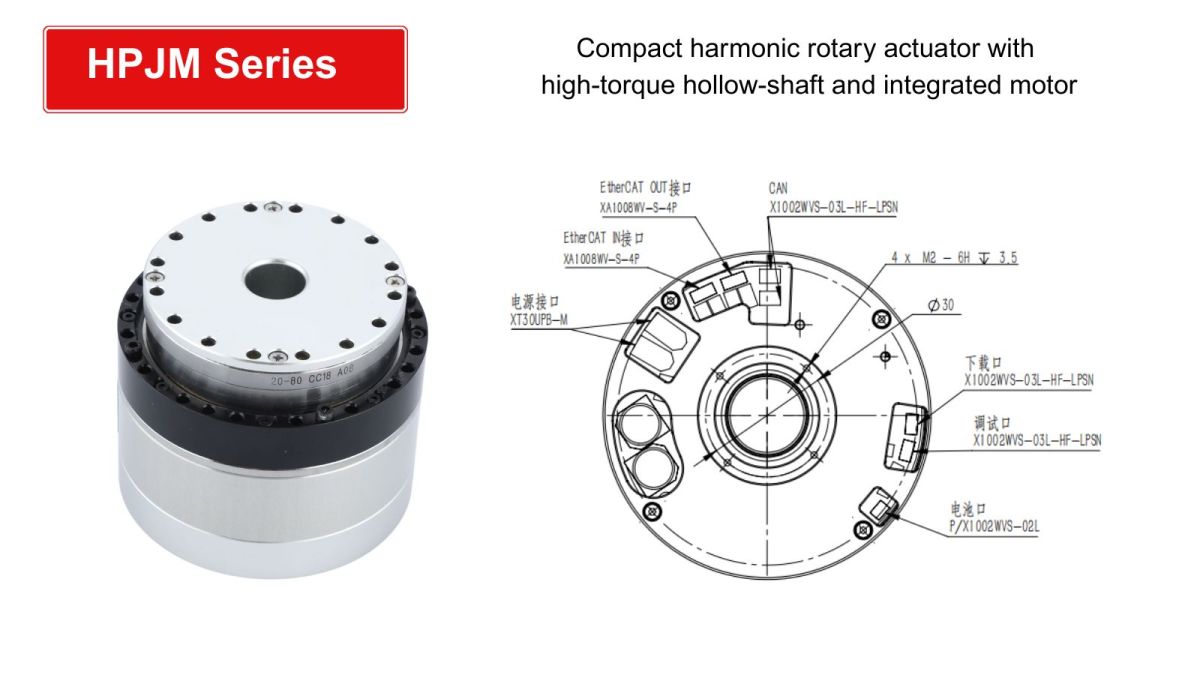

 고토크 중공축 통합

산업 현장의 과제: 360° 연속 회전 또는 다축 로봇 관절에서는 외부 케이블과 공압 라인이 쉽게 엉키거나 구부러지거나 끊어집니다. 이로 인해 조기 마모, 설치 공간 증가 및 비용이 많이 드는 가동 중단이 발생합니다.

액추에이터 솔루션: **대구경 중공축**과 고토크 변형파 기어를 결합하면 전원 케이블, 통신 버스, 광섬유 및 공압 튜브를 중심축을 통해 직접 통과시킬 수 있습니다. 이를 통해 외부를 깔끔한 "케이블리스" 구조로 구성하고 마찰 없이 360° 회전할 수 있습니다.

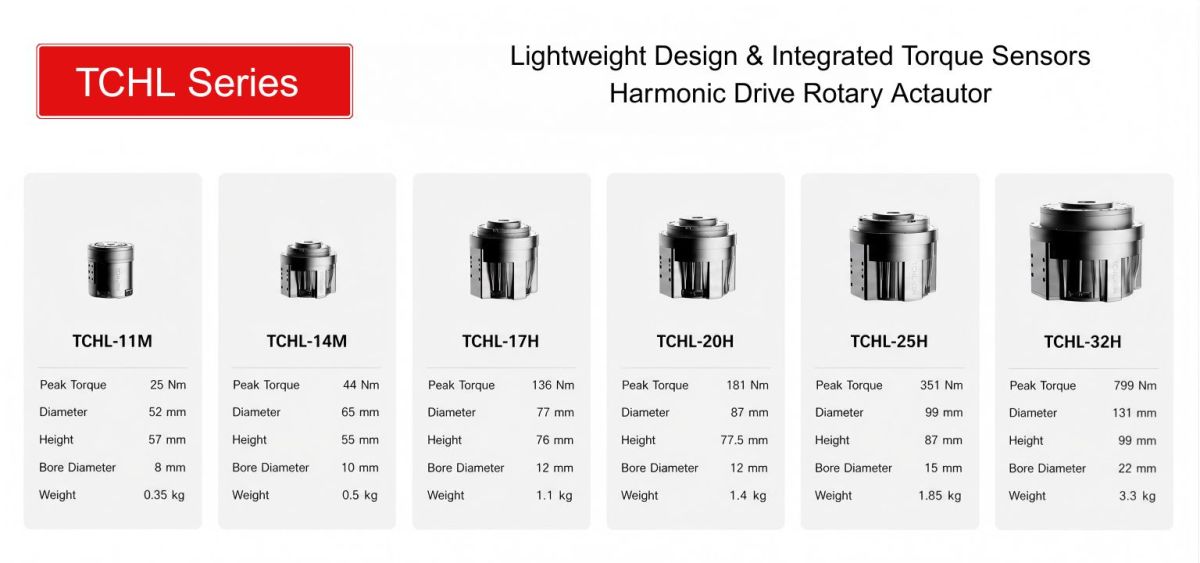

경량 설계 및 통합 토크 센서

산업 현장의 과제: 협동 로봇(Cobots), 휴머노이드 로봇 관절 및 자율 이동 로봇(AMR)은 탁월한 중량 대비 출력비를 요구합니다. 표준 서보 드라이브는 외력을 직접 감지할 수 없기 때문에 충돌 감지와 안전성이 제한됩니다.

액추에이터 솔루션: 고강도 알루미늄/티타늄 합금과 프레임리스 모터를 사용하면 불필요한 중량을 최소화할 수 있습니다. 출력축에 통합된 고정밀 토크 센서와 듀얼 엔코더를 통해 구동계 마찰을 우회하고, 정밀한 순응 제어**와 신속한 충돌 감지를 위한 밀리초 수준의 힘 피드백을 제공합니다.

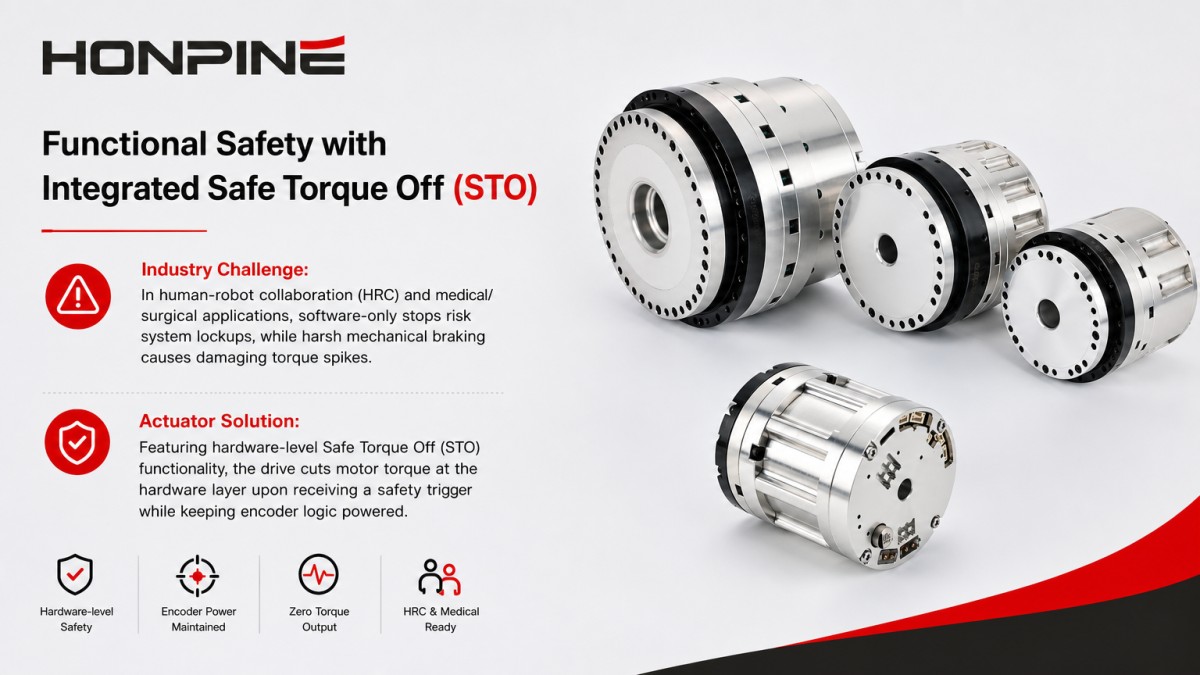

통합 Safe Torque Off (STO)를 통한 기능 안전

산업 현장의 과제: 인간-로봇 협업(HRC) 및 의료/수술 분야에서는 소프트웨어만을 이용한 정지 방식이 시스템 잠금의 위험을 초래하는 반면, 급격한 기계식 제동은 손상을 유발하는 토크 스파이크를 발생시킬 수 있습니다.

액추에이터 솔루션: 하드웨어 수준의 Safe Torque Off (STO) 기능을 갖추어 안전 트리거를 수신하면 드라이브가 하드웨어 계층에서 모터 토크를 차단하면서 엔코더 로직에는 전원을 유지합니다.

초소형 설계 및 백래시 없는 정밀도

산업 현장의 과제: 기존 기어박스는 백래시가 발생하여 시간이 지나거나 역방향 부하가 걸릴 때 위치 결정 오차가 누적됩니다.

액추에이터 솔루션: 플렉스스플라인과 서큘러 스플라인 사이의 연속적인 다중 치물림을 통해 하모닉 드라이브는 진정한 **백래시 제로**를 실현합니다. 고해상도 절대 엔코더와 결합하면 최대 **±10–15 arc-seconds**의 반복 정밀도를 제공하여 장시간 작동 사이클에서도 마이크로미터 수준의 정확도를 보장합니다.

2,기술적 고려사항 및 엔지니어링 솔루션

하모닉 기술의 물리적 한계를 이해하면 엔지니어가 시스템 성능을 극대화할 수 있습니다:

비틀림 강성 관리

작동 특성: 플렉스스플라인의 탄성 변형으로 인해 하모닉 기어는 갑작스럽고 극심한 부하가 발생할 때 중부하용 RV 감속기보다 비틀림 강성이 낮습니다.

엔지니어링 솔루션: 고차 피드포워드 알고리즘 또는 출력 엔코더를 통한 이중 루프 폐루프 위치 제어를 적용하여 미세 공진을 제거합니다. 또한 하드웨어를 **고강성 플렉스스플라인** 사양으로 업그레이드할 수 있습니다.

고속 작동 시 열 관리

작동 특성: 고속(>4,000 RPM 입력)에서 연속 작동하면 미끄럼 기어 치면을 따라 마찰열이 발생합니다.

엔지니어링 솔루션: 액추에이터를 능동 냉각 채널 또는 방열판과 함께 사용하고 장수명 합성 그리스를 적용합니다. 최적의 감속비를 맞추면 모터가 최고 효율 영역에서 작동할 수 있습니다.

3. 기술 선택 매트릭스: 적합한 드라이브 솔루션 선택

최적의 드라이브 기술 선택은 특정 애플리케이션의 우선순위에 따라 달라집니다:

 4. 자주 묻는 질문(FAQ)

Q1: 고속 애플리케이션에서 하모닉 로터리 액추에이터 대신 DD 모터를 선택해야 하는 경우는 언제인가요?

A: DD 모터는 기계적 전달 부품이 없어 백래시와 마모가 발생하지 않으므로 연속 고속 회전(1,000+ RPM)과 높은 동적 응답이 필요한 경우에 적합합니다. 그러나 DD 모터는 더 무겁고 단위 중량당 토크가 낮습니다. 따라서 경량 설계가 필요한 현수형 로봇 암에는 **하모닉 로터리 액추에이터**가 선호되며, 고정 베이스 로터리 인덱스 테이블에서는 **DD 모터**가 뛰어난 성능을 발휘합니다.

Q2: 통합 STO(Safe Torque Off)는 CE / UL 인증을 어떻게 간소화하나요?

A: STO가 내장된 액추에이터는 공인 기관(예: TÜV)에 의해 드라이브 계층이 SIL3 / PL e 안전 표준에 대해 사전 인증되었음을 의미합니다. 주문자 상표 부착 생산(OEM) 업체는 외부 이중화 안전 접촉기 회로의 설계를 생략할 수 있어 하드웨어 비용을 절감하고 전체 기계

Q3: 중공 로터리 테이블과 하모닉 로터리 액추에이터의 주요 차이점은 무엇인가요?

A: 중공 로터리 테이블은 일반적으로 표준 서보 모터, 크로스 롤러 베어링 및 평기어/벨트 단으로 구성되며, 설치 공간은 더 크지만 단순한 인덱싱 작업에 비용 효율적인 솔루션을 제공합니다. 반면 하모닉 로터리 액추에이터는 **프레임리스 서보 모터, 하모닉 기어, 듀얼 엔코더 및 토크 센서**를 초소형 모듈에 통합하여 공간이 제한된 로봇 관절과 고급 자동화 애플리케이션을 위해 특별히 설계되었습니다.
