하모닉 감속기 & 관절 모듈: 6축 로봇 정밀도의 핵심

2024-05-10

최근 몇 년간, 글로벌 산업 경쟁 구도는 중대한 조정을 겪었으며, 지능형 제조는 제조업의 미래 발전을 위한 주요 추세이자 핵심 초점으로 부상했습니다. 현대의 지능형 제조 모델은 산업용 로봇에 더 높은 성능을 요구하며, 로봇이 점점 더 복잡한 작업을 더 높은 민감도와 정밀도로 처리할 수 있어야 합니다.

전통적인 산업용 로봇과 비교할 때, 협동 로봇은 경량 설계, 향상된 안전성, 고도화된 지능성과 같은 뚜렷한 장점을 제공합니다. 이러한 로봇은 인간 작업자와 긴밀하게 협력하여 복잡한 생산 작업을 수행할 수 있습니다. 적용 시나리오가 확대되고 작업 과제가 더욱 복잡해짐에 따라, 산업 생산은 6축 로봇 모션 제어 시스템의 성능에 대해 더 높은 기준을 제시하고 있습니다. 예를 들어, 정밀 제조, 조립, 용접과 같은 공정은 이제 모션 제어 정확도에 대해 더욱 엄격한 요구 사항을 부과하고 있습니다.

6축 로봇이란 무엇입니까?

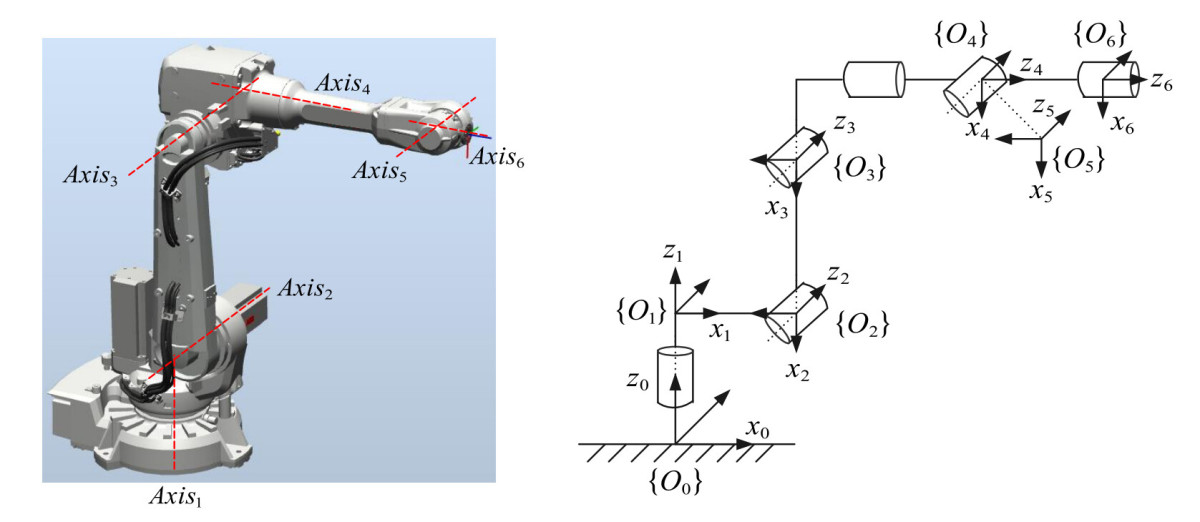

6축 로봇은 6개의 회전 관절과 이에 연결된 링크가 직렬로 구성된 개방형 체인 메커니즘입니다. 이 로봇은 모터 구동 및 센서 피드백 시스템을 통해 정밀 제어를 실현하며, 이를 통해 로봇의 말단 이펙터 (예: 그리퍼, 용접 토치)가 미리 정해진 궤적을 따라 지정된 위치로 이동하고 특정 자세에서 작업할 수 있습니다.

6축 로봇에서 로봇 관절의 중요성

운동학적 관점에서, 6축 로봇은 메커니즘 크기를 최소화하면서 작업 공간을 최대화하는 개방형 체인 구조를 갖추고 있습니다. 로봇 자체의 무게와 외부 하중은 주로 관절에 의해 지지됩니다.

6축 로봇은 관절 사이에 유연한 전달 장치를 사용하며, 이는 더 큰 비틀림 각도로 더 넓은 동작 범위를 가능하게 할 뿐만 아니라 더 넓은 속도 범위를 제공하여 적응성과 유연성을 향상시킵니다. 이러한 유연성은 로봇이 특히 정밀 제조 및 조립과 같이 섬세한 작업이 필요한 시나리오에서 더 높은 정밀도로 복잡한 산업 작업을 수행할 수 있게 합니다.

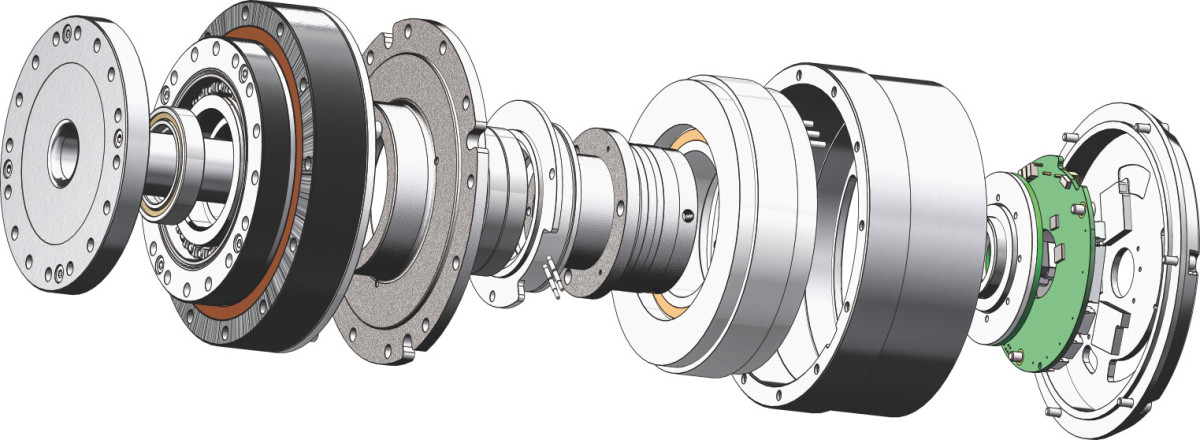

로봇 관절의 기계적 구조에는 일반적으로 다음과 같은 핵심 구성 요소가 포함됩니다:

1,구동기:

주로 서보 모터로 구성되며, 관절 운동을 구동하는 동력을 제공하고 제어 신호에 따라 속도와 토크를 조정합니다. 구동기에는 일반적으로 정밀한 운동 피드백 및 제어를 위한 엔코더가 장착됩니다.

2,전달 장치: -+

하모닉 감속기, 벨트 또는 체인과 같은 구성 요소는 서보 모터의 고속, 저토크 회전을 관절 작동에 필요한 저속, 고토크 출력으로 변환하여 다양한 토크 및 속도 요구를 충족합니다.

3,하중:

관절에 의해 구동되는 다음 링크 또는 말단 이펙터와 여기에 부착된 모든 물체를 의미합니다.

HONPINE의 솔루션

HONPINE은 완전한 관절 모듈이든 개별 구성 요소이든 고객 요구에 맞춘 맞춤형 솔루션을 제공합니다. 당사 팀은 고객의 구체적인 요구를 충족하기 위해 1:1 기술 지원을 제공합니다.

6축 로봇의 정밀 제어

산업 생산은 특히 모션 제어 측면에서 6축 로봇에 점점 더 높은 정밀도를 요구하고 있습니다. 항공우주, 마이크로전자, 의료기기 조립과 같은 많은 제조 분야는 부품 가공, 조립 정확도 및 위치 결정에 대해 엄격한 기준을 부과하고 있습니다. 이러한 산업은 제품 품질과 성능을 보장하기 위해 로봇이 탁월한 정밀도로 작업을 수행할 것을 요구합니다.

산업 자동화가 발전함에 따라, 로봇은 생산 라인에 점점 더 많이 통합되고 있으며, 이에 따라 다른 자동화 장비와의 원활한 협업이 필요해지고 있습니다. 이는 효율적인 협업을 보장하고 생산 라인 전체의 효율성을 최적화하기 위해 고정밀 로봇 제어를 더욱 강조하게 만듭니다.

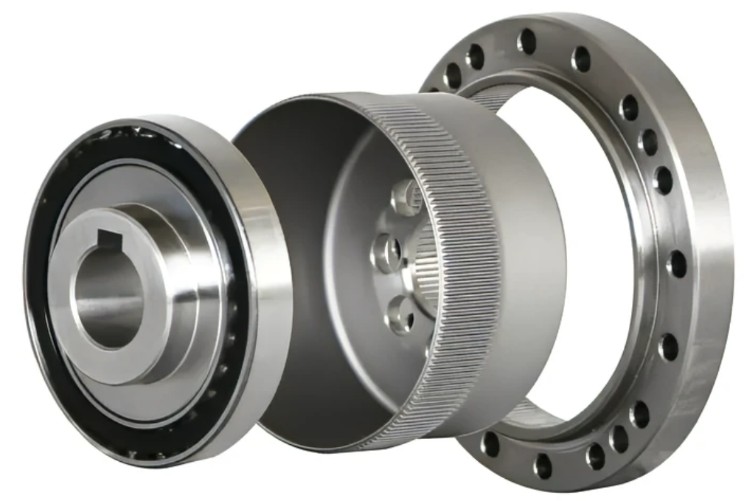

전통적인 기어 시스템 (예: 유성 감속기 또는 RV 감속기)과 비교할 때, 하모닉 감속기는 높은 정밀도와 토크 성능으로 두드러지며, 이로 인해 6축 로봇에 선호되는 선택이 됩니다.
