특정 응용 분야를 기반으로 가장 적합한 하모닉 드라이브 기어박스를 선택하는 방법

기계 엔지니어가 하모닉 드라이브 기어박스를 선택할 때, 일반적으로 성능 특성과 작동 환경을 평가하고, 도면과 주요 사양을 통해 가장 적합한 모델을 확인합니다.

이러한 기본 파라미터 외에도, 신중하게 고려해야 할 추가적인 세부 사항이 많이 있습니다.

1. 하모닉 드라이브의 토크 요구 사항을 충분히 고려하십시오

고객의 모델 선택을 지원할 때, HONPINE 엔지니어링 팀은 일반적으로 하모닉 드라이브가 연속 운전 중 부하를 견딜 수 있도록 20%–30%의 토크 여유를 확보합니다.

실제 적용에서는 기동, 비상 정지, 단기 충격 부하가 자주 발생하므로 최대 토크를 고려하는 것도 중요합니다.

빈번한 가속/감속 또는 고관성 부하가 있는 시나리오에서는, 하모닉 드라이브 고유의 토크 리플 특성이 영향을 받을 수 있습니다. 과도한 토크 변동은 결과적으로 위치 결정 정확도를 저하시킬 수 있습니다.

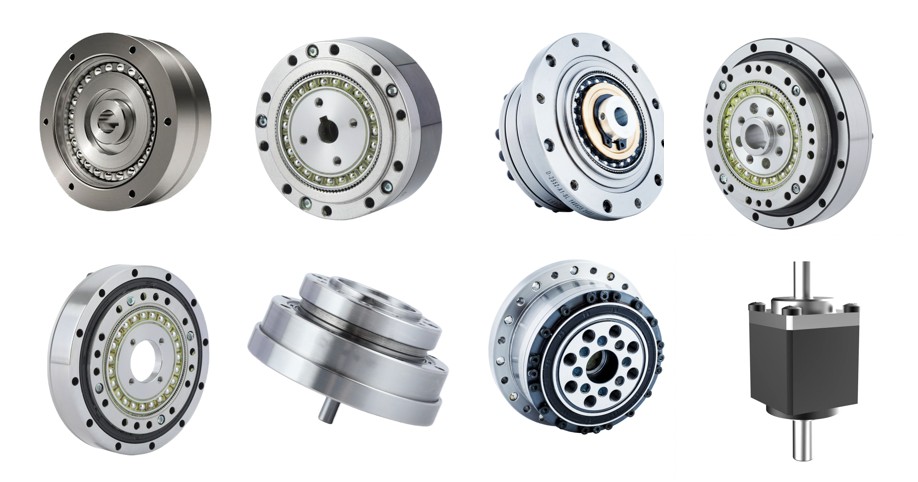

2. 적용 환경에 맞는 최적의 하모닉 드라이브 구조를 선택하십시오

컵형 하모닉 드라이브

높은 정밀도가 요구되는 로봇 관절 또는 의료 기기에 사용할 경우, 일반적으로 컵형 하모닉 드라이브가 선호됩니다.

햇형 하모닉 드라이브

공작기계 또는 중부하 적용 분야의 경우, 더 높은 강성을 갖춘 햇형 모델이 권장됩니다.

중공축 설계 하모닉 드라이브

더 높은 자유도가 요구되는 로봇 응용 분야에서는 관통형 중공 설계를 권장합니다. 이 설계는 케이블을 중심부를 통해 배선할 수 있게 해주어, 전선의 굽힘, 간섭 및 단선 위험을 줄여줍니다.

팬케이크형 하모닉 드라이브

로봇 말단축 관절과 같이 공간 제약이 핵심 요소인 경우, 초박형 팬케이크 하모닉 드라이브가 이상적인 선택입니다.

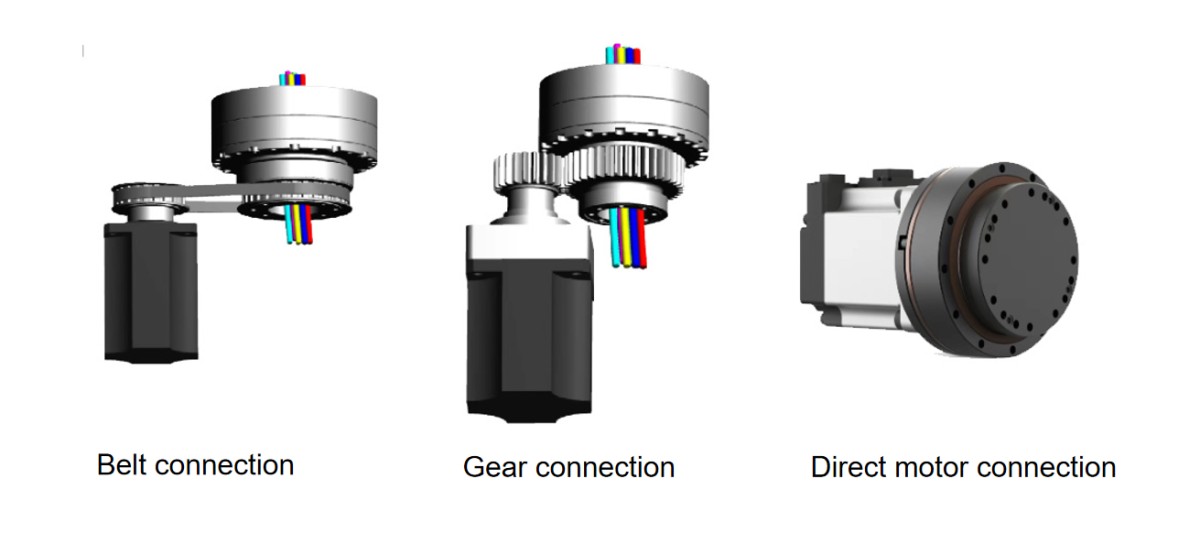

3. 작동 조건에 적합한 연결 방식을 선택하십시오

벨트 연결

모터와 하모닉 드라이브는 벨트 전달 방식으로 연결되며, 동일 축상에 있을 필요 없이 유연한 배치가 가능합니다.

이 구성은 콤팩트 자동화 시스템 또는 경량 핸들링 로봇과 같은 공간 제약이 있거나 오프셋 장착된 장비에 적합합니다.

기어 연결

여기서는 모터와 하모닉 드라이브가 기어 맞물림을 통해 연결되며, 일반적으로 모터와 드라이브가 동축으로 정렬되지 않은 경우에 사용됩니다.

벨트 전달 방식과 비교하면, 이 구성은 더 높은 강성을 제공하므로 공작기계 보조축 또는 자동화 생산 설비와 같은 중간~중부하 응용 분야에 적합합니다.

모터 직접 커플링

모터는 플랜지 또는 커플링을 통해 하모닉 드라이브의 입력측에 직접 연결되어, 일체형 모터-드라이브 어셈블리를 형성합니다.

이 방식은 설치가 용이하고 효율이 높으며, 로봇 관절, 반도체 제조 장비, 의료 기계와 같이 높은 정밀도와 강성이 요구되는 응용 분야에 이상적입니다.

4. 신뢰할 수 있는 장기 성능을 위한 종합적 고려 사항

하모닉 드라이브를 선택할 때는 토크, 감속비, 정밀도와 같은 기본 파라미터 외에도 엔지니어는 다음 사항도 고려해야 합니다:

강성, 효율, 수명, 윤활, 설치 방식, 그리고 환경 적응성.

이 모든 요소를 함께 평가해야만 시스템이 장기간 사용 중에도 안정적이고 신뢰성 있게 작동할 수 있습니다.
