컵 타입 vs. 햇 타입 vs. 팬케이크형 고조파 감속기: 적합한 변형파 기어 소개 선택 방법

플렉스스플라인은 스트레인 웨이브 기어의 가장 중요한 구성 요소 중 하나이며, 그 구조 설계는 감속기의 축 방향 길이, 토크 용량, 비틀림 강성, 중공 구조 및 설치 방법에 직접적인 영향을 미칩니다. 산업 장비가 점점 더 소형화되고 고도로 집적화됨에 따라, 다양한 기계적 요구 사항을 충족하기 위해 다양한 플렉스스플라인 및 하모닉 감속기 구성이 개발되었습니다.

가장 일반적으로 논의되는 구성으로는 컵형 변형파 기어 , 햇형 변형파 기어 , 팬케이크형 하모닉 감속기가 있습니다. 이 세 가지 설계는 기본적인 변형파 전달 원리는 동일하지만, 기계적 구조는 각각 다른 우선순위에 맞춰 최적화되어 있습니다. 컵형 설계는 성숙한 기술과 균형 잡힌 성능을 중시하고, 햇형 설계는 축 방향 패키징 및 기계적 통합을 개선하며, 팬케이크형 하모닉 감속기는 축 방향 높이를 최소화하는 데 중점을 둡니다.

3C 자동화, 반도체 장비, CNC 기계, 정밀 검사 시스템 및 기타 산업용 모션 응용 분야를 다루는 엔지니어에게는 하모닉 감속기를 선택할 때 이러한 구조적 차이점을 이해하는 것이 중요합니다. 가장 작은 감속기가 반드시 최선의 선택은 아닙니다. 적절한 구성은 필요한 토크, 회전 관성, 위치 정밀도, 비틀림 강성, 설치 공간, 중공 직경, 작동 주기 및 수명에 따라 달라집니다.

하모닉 감속기에서 플렉스플라인 설계가 중요한 이유는 무엇일까요?

변형파 기어는 일반적으로 파동 발생기, 플렉스 스플라인 및 원형 스플라인으로 구성됩니다. 작동 중에 파동 발생기는 플렉스 스플라인을 타원형으로 변형시켜 원형 스플라인과 맞물리게 합니다. 두 스플라인의 톱니 수가 다르기 때문에 이러한 제어된 변형을 통해 높은 감속비를 얻을 수 있습니다.

플렉스스플라인은 두 가지 까다로운 기능을 동시에 수행해야 합니다. 파동 발생기에서 반복적으로 변형될 수 있을 만큼 유연해야 하는 동시에 토크를 전달하고 수많은 변형 주기를 견딜 수 있을 만큼 충분히 강해야 합니다. 따라서 플렉스스플라인의 형상은 하모닉 감속기의 전체 성능과 직접적인 관련이 있습니다.

플렉스스플라인 구조는 감속기의 축 방향 치수, 토크 전달, 비틀림 강성, 피로 강도, 출력 플랜지 배치, 중공 공간, 베어링 구성 및 기계적 통합에 영향을 미칠 수 있습니다. 따라서 컵형, 햇형, 팬케이크형 구조는 단순히 외형이 다른 것이 아니라 서로 다른 엔지니어링 솔루션으로 간주해야 합니다.

세 가지 주요 고조파 감속기 구성

컵 타입 스트레인 웨이브 기어

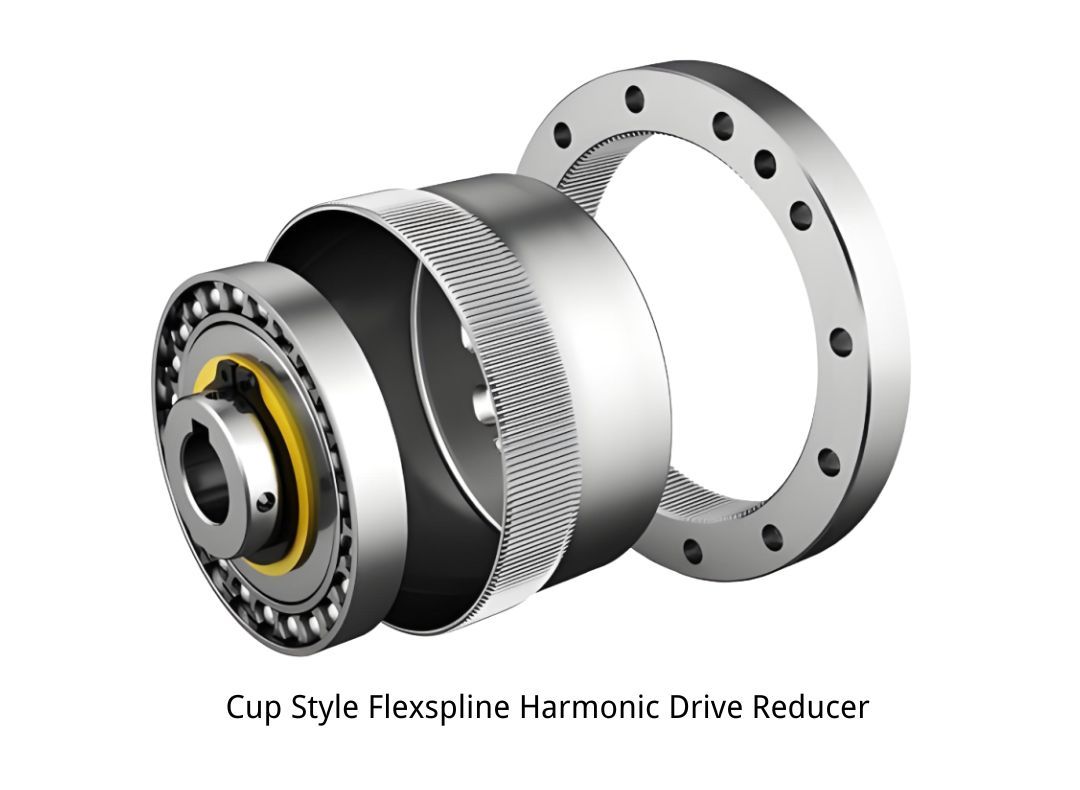

컵형 플렉스스플라인은 가장 성숙하고 널리 사용되는 변형파 기어 구성 중 하나입니다. 유연한 본체는 컵 모양의 구조를 가지며, 기어 톱니는 개방단 주위에 위치하고 폐쇄단은 출력 구조에 연결됩니다. 파동 발생기는 플렉스스플라인 내부에 설치되어 동력 전달에 필요한 탄성 변형을 발생시킵니다.

컵형 설계의 가장 큰 장점은 성숙하고 균형 잡힌 엔지니어링 특성입니다. 제조 기술이 잘 정립되어 있어 높은 감속비, 낮은 백래시, 높은 위치 정밀도, 안정적인 토크 전달을 제공할 수 있습니다. 또한 다양한 크기와 규격으로 제공되어 여러 일반적인 정밀 변속기 용도에 적합합니다.

주요 제약 사항은 축 방향 길이입니다. 플렉스 스플라인은 비교적 긴 컵 모양의 본체와 닫힌 바닥을 가지고 있기 때문에 기존의 컵형 감속기는 평면형 구조보다 더 많은 축 방향 설치 공간을 필요로 할 수 있습니다. 또한 바닥 구조가 내부 공간의 일부를 차지하여 큰 관통 구멍 설계에 제약을 줄 수 있습니다.

축 방향 높이가 주요 제약 조건이 아닌 경우에는 컵형 베어링이 여전히 실용적이고 비용 효율적인 옵션입니다. 산업 자동화, 3C 조립 장비, 정밀 위치 결정 장치, CNC 보조 축, 검사 장비 및 기타 산업 기계에 사용할 수 있습니다.

모자형 변형파 기어

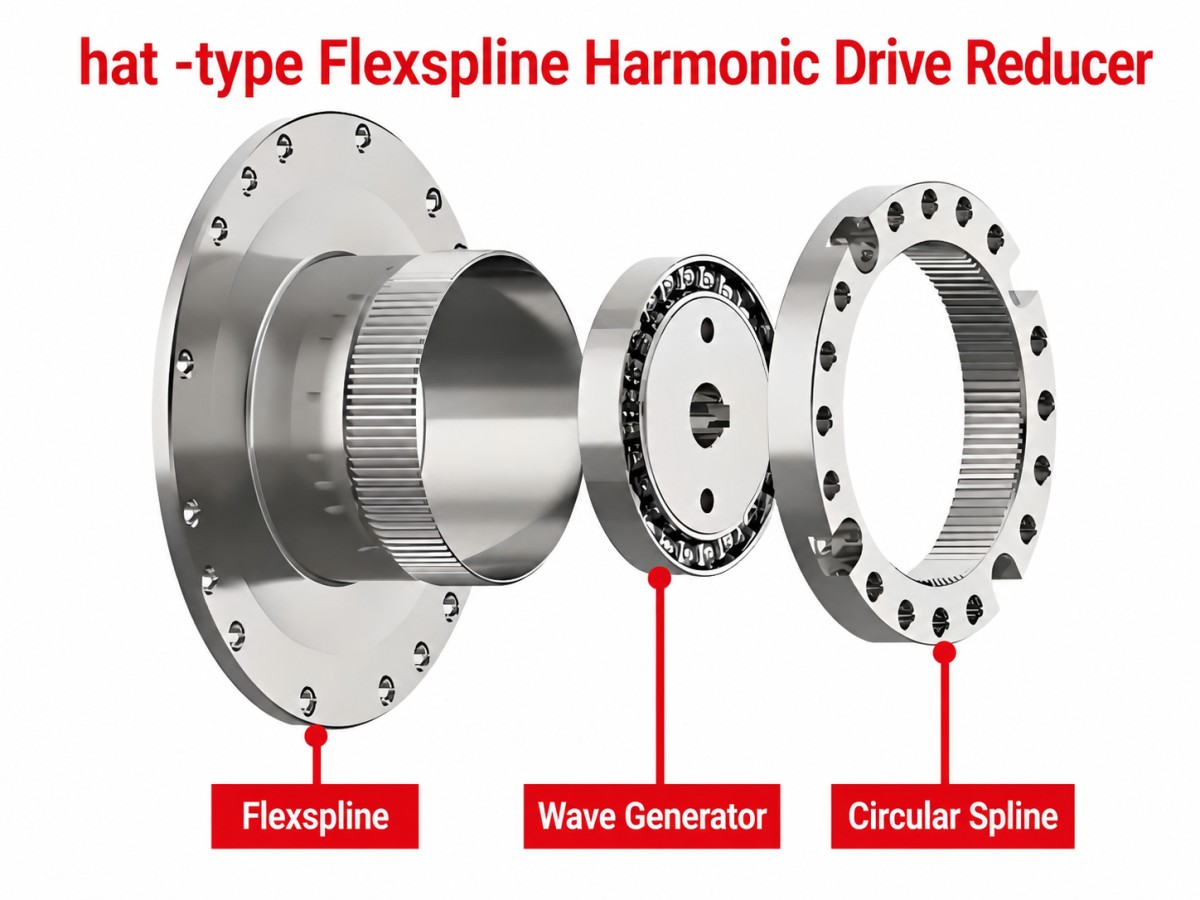

모자형 플렉스스플라인은 기존 컵 구조보다 더 컴팩트한 기계적 구조를 구현하기 위해 개발되었습니다. 그 외형은 모자나 종 모양과 유사하며, 출력 플랜지와 유연 부분의 배치가 컵형과는 다릅니다.

이 구성의 주요 장점 중 하나는 축 방향 공간 활용도가 향상된다는 점입니다. 특정 설계에 따라, HAT형 스트레인 웨이브 기어는 높은 감속비, 낮은 백래시, 그리고 정밀한 회전 전달을 유지하면서 전체 축 방향 길이를 크게 줄일 수 있습니다. 또한, 출력 플랜지와 하우징 구조 덕분에 소형 기계 구조에 감속기를 통합할 때 더욱 뛰어난 유연성을 제공합니다.

모자형 디자인은 회전 메커니즘에 케이블, 센서, 공압 튜브 또는 기타 내부 부품을 위한 중앙 통로가 필요한 경우에도 유리할 수 있습니다. 적절한 중공 구조는 케이블 배선을 간소화하고 움직이는 케이블과 주변 기계 부품 간의 간섭을 줄일 수 있습니다.

하지만 형상이 복잡해질수록 제조 및 검사 요구사항이 증가할 수 있습니다. 최종 성능은 플렉스 스플라인 재질, 열처리, 치형 정밀도, 베어링 구조, 하우징 강성 및 출력 플랜지 설계에도 영향을 받습니다.

따라서 햇형 변형파 기어는 소형 산업용 회전 메커니즘, 정밀 자동화 장비, 반도체 장비, 3C 제조 장비 및 공간 제약형 위치 결정 시스템에 특히 적합합니다.

팬케이크 하모닉 리듀서

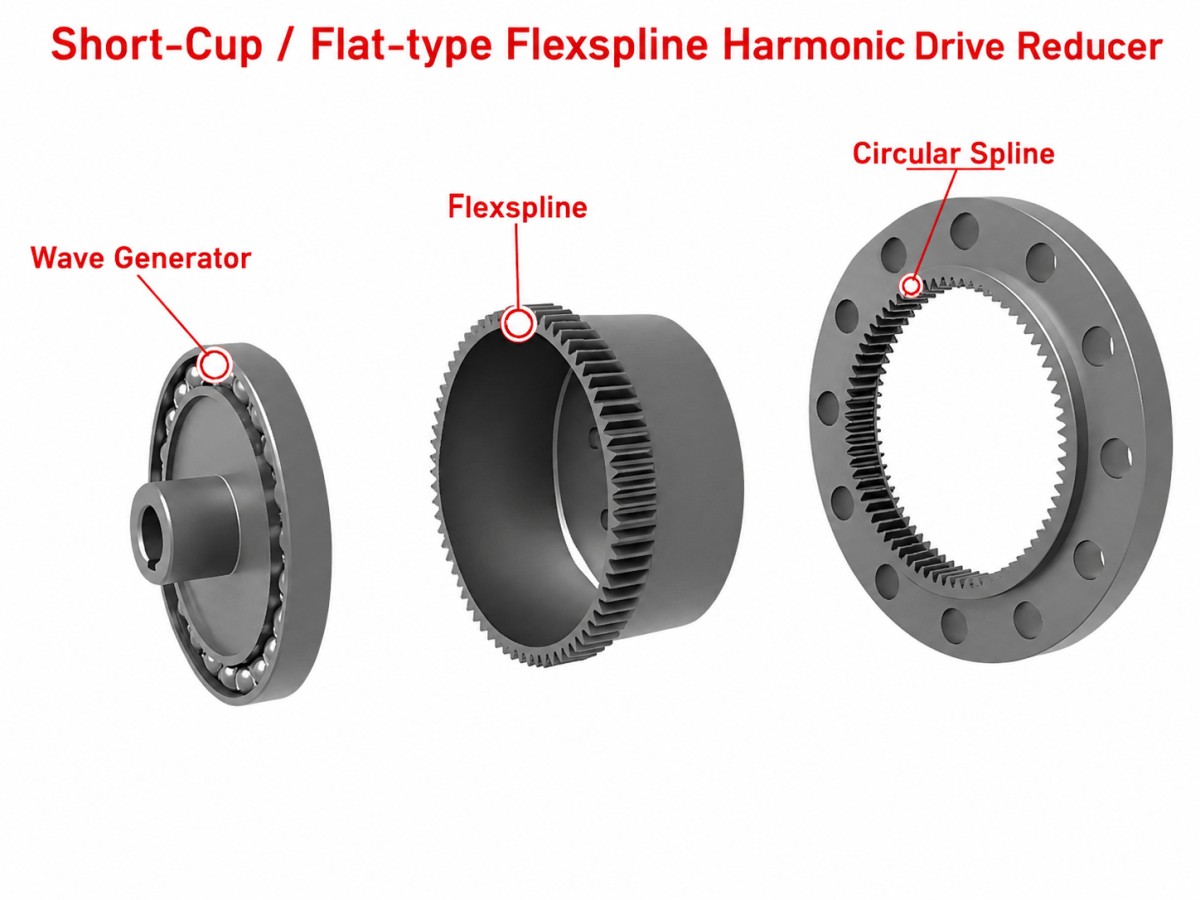

팬케이크형 하모닉 감속기는 주로 축 방향 높이를 최소화하도록 설계되었습니다. 비교적 평평한 원반형 구조 덕분에 회전축을 따라 차지하는 공간을 줄이면서도 변형파 기어링의 기본 장점을 유지할 수 있습니다.

이러한 저프로파일 구성은 장비에 충분한 반경 방향 공간은 있지만 축 방향 공간이 매우 제한적일 때 특히 유용할 수 있습니다. 일반적인 적용 분야로는 얇은 회전 스테이지, 소형 인덱싱 메커니즘, 반도체 장비, 광학 검사 시스템, 정밀 자동화 기계 및 저프로파일 회전 플랫폼 등이 있습니다.

팬케이크형 하모닉 감속기의 주된 장점은 더 높은 토크나 더 높은 정밀도에 있는 것이 아닙니다. 핵심 가치는 기계적 패키징 효율성에 있습니다. 축 방향 높이를 줄임으로써 설계자는 기존의 컵형 감속기가 너무 길어 설치할 수 없는 장비에도 회전 동력 전달 장치를 통합할 수 있습니다.

동시에 축 방향 치수를 줄이면 설계상의 어려움이 추가됩니다. 플렉스플라인 형상, 하중 분포, 베어링 배치, 비틀림 강성, 피로 강도 및 출력 토크를 모두 신중하게 최적화해야 합니다. 따라서 단순히 두께가 얇다는 이유만으로 팬케이크형 하모닉 감속기를 선택해서는 안 됩니다.

고부하 산업용 애플리케이션의 경우 엔지니어는 정격 토크, 최대 토크, 비틀림 강성, 방사형 하중, 축 방향 하중, 허용 모멘트, 백래시 및 수명에 특히 주의를 기울여야 합니다.

컵형 vs. 모자형 vs. 팬케이크형 하모닉 리듀서

세 가지 구성은 공학적 관점에서 비교할 수 있습니다.

이 표는 제품의 절대적인 성능이 아닌 일반적인 구조적 특성을 나타냅니다. 실제 토크 용량, 강성, 백래시 및 수명은 제조업체 및 개별 제품 시리즈에 따라 크게 다를 수 있습니다.

구조가 토크, 강성 및 정확도에 미치는 영향은 무엇일까요?

하모닉 감속기 선택 시 흔히 저지르는 실수는 외경이나 감속비만으로 제품을 비교하는 것입니다. 구조적 구성 또한 실제 부하 및 운동 프로파일을 고려하여 평가해야 합니다.

토크 용량은 플렉스 스플라인 형상, 재질, 열처리, 치형, 웨이브 제너레이터 설계, 베어링 용량 및 하우징 강성과 같은 요소에 따라 달라집니다. 외경이 같다고 해서 출력 토크가 반드시 같은 것은 아닙니다.

비틀림 강성은 고정밀 산업 장비에서 특히 중요합니다. 반도체 장비나 CNC 장비에 사용되는 회전축은 외부 힘에 의해 각도 변형이 발생할 수 있습니다. 이러한 응용 분야에서 설계자는 정격 토크뿐만 아니라 비틀림 강성, 반경 방향 하중, 축 방향 하중 및 허용 모멘트도 평가해야 합니다.

위치 정밀도 또한 시스템 수준의 특성입니다. 스트레인 웨이브 기어는 백래시가 매우 낮은 것으로 알려져 있지만, 기계의 최종 위치 정밀도는 엔코더 해상도, 서보 제어, 베어링 간극, 하우징 강성, 장착 정밀도 및 외부 하중에도 영향을 받습니다.

따라서 팬케이크형 하모닉 감속기가 더 얇다는 이유만으로 자동으로 더 정밀하다고 볼 수 없으며, 햇형 감속기가 장착 플랜지가 더 크다는 이유만으로 자동으로 더 강성이 높다고 볼 수도 없습니다. 최종 결과는 전체 기계 시스템에 의해 결정됩니다.

다양한 산업 분야에 적합한 고조파 감속기는 무엇일까요?

3C 자동화

3C 제조 장비는 종종 소형 기계 구조 내에서 빠르고 반복 가능한 회전 위치 제어를 요구합니다. 감속기는 수많은 동작 사이클을 거치므로 백래시, 반복성, 속도, 수명 및 비용이 중요한 선택 요소가 됩니다.

충분한 축 방향 공간이 확보될 경우, 컵형 스트레인 웨이브 기어는 성능과 비용 측면에서 우수한 균형을 제공할 수 있습니다. 회전 메커니즘의 길이를 줄이고 고도의 집적화를 필요로 할 경우에는 햇형 기어를 고려할 수 있습니다. 장비 높이가 특히 제한적일 경우에는 팬케이크형 하모닉 감속기가 매력적인 선택지가 됩니다.

반도체 장비

반도체 장비는 위치 안정성, 반복 정밀도, 진동, 구조적 강성 및 열적 특성에 대한 까다로운 요구 사항을 충족해야 합니다. 감속기는 장시간 작동 주기 동안 안정적인 전달 성능을 유지해야 합니다.

HAT형 및 팬케이크형 구조는 소형 반도체 메커니즘에서 유용한 패키징 이점을 제공할 수 있습니다. 그러나 구조 선택은 축 방향 크기뿐만 아니라 전체적인 기계적 요구 사항을 기준으로 해야 합니다. 비틀림 강성, 모멘트 하중, 열 안정성 및 장기 신뢰성은 여전히 중요한 요소입니다.

CNC 기계

CNC 회전 메커니즘은 일반적인 위치 결정 시스템보다 훨씬 높은 외부 하중을 견딜 수 있습니다. 엔지니어는 백래시 및 위치 결정 정확도 외에도 출력 토크, 비틀림 강성, 반경 방향 하중, 축 방향 하중 및 허용 모멘트를 신중하게 평가해야 합니다.

컵형 구조는 설치 공간이 충분하고 균형 잡힌 동력 전달 솔루션이 필요한 경우에 적합할 수 있습니다. 모자형 설계는 소형화 및 기계적 통합이 중요한 경우에 유리할 수 있습니다. 팬케이크형 설계는 심각한 축 방향 공간 제약을 해결할 수 있지만, 선택 전에 하중 및 강성 사양을 신중하게 확인해야 합니다.

정밀 검사 장비

정밀 검사 시스템은 회전 위치 제어 기능과 카메라, 광학 부품, 센서 또는 측정 장치를 결합하는 경우가 많습니다. 백래시가 적고 반복성이 높아야 하며, 기계 구조는 엄격한 치수 제한을 준수해야 할 수도 있습니다.

햇형 및 팬케이크형 하모닉 감속기는 변속기를 소형 검사 장치에 통합해야 할 때 유용할 수 있습니다. 최종 선택 시에는 탑재 하중, 모멘트 하중, 요구되는 각도 정확도, 진동 및 설치 공간을 고려해야 합니다.

적합한 하모닉 리듀서 구조를 선택하는 방법은 무엇일까요?

실질적인 선택 과정은 감속기 모델보다는 적용 분야에서부터 시작할 수 있습니다.

먼저 하중을 계산합니다. 총 질량, 회전 관성, 방사형 하중, 축하중, 모멘트 하중 및 외부 공정력을 결정합니다.

둘째, 동작 프로파일을 정의합니다. 필요한 출력 속도, 가속도, 감속도, 위치 결정 각도, 사이클 시간 및 듀티 사이클에 따라 실제 변속기 요구 사항이 결정됩니다.

셋째, 정밀도 요구 사항을 설정해야 합니다. 감속기를 선택하기 전에 백래시, 위치 정밀도, 반복 정밀도 및 비틀림 강성을 정의해야 합니다.

넷째, 기계적 크기를 결정합니다. 최대 외경, 사용 가능한 축 방향 길이, 필요한 중공 직경, 출력 플랜지 치수, 모터 설치 공간 및 케이블 배선 요구 사항을 확인하십시오.

마지막으로, 전체적인 성능과 비용을 비교하십시오. 선택은 단일 매개변수를 최적화하는 것이 아니라 토크, 강성, 정밀도, 소형화, 수명 및 비용의 균형을 고려해야 합니다.

일반적으로, 컵형 스트레인 웨이브 기어는 기술의 성숙도, 균형 잡힌 성능 및 비용 효율성이 우선시될 때 매력적입니다. 햇형 스트레인 웨이브 기어는 축 방향 소형화 및 기계적 통합이 중요할 때 더 적합합니다. 팬케이크형 하모닉 감속기는 극도로 낮은 축 방향 높이가 주요 기계적 요구 사항일 때 고려해야 합니다.

빠른 선택 가이드

실제 중공 직경과 하중 지지력은 항상 제조업체의 기술 자료를 통해 확인해야 합니다.

팬케이크형 하모닉 감속기가 크기가 작다고 해서 항상 더 좋은 걸까요?

아니요.

팬케이크형 하모닉 감속기의 주요 장점은 축 방향 높이가 낮다는 점이며, 이는 곧 더 높은 토크, 강성 또는 정확도를 의미하는 것은 아닙니다.

예를 들어, 고하중 CNC 회전축은 비틀림 강성과 모멘트 용량이 더 높은 약간 더 긴 감속기를 사용하는 것이 더 유리할 수 있습니다. 반면에, 축 방향 공간이 주요 제약 조건인 얇은 정밀 회전 스테이지는 팬케이크형 설계에서 상당한 기계적 이점을 얻을 수 있습니다.

따라서 소형화는 보편적인 성능 순위 기준이 아니라 애플리케이션 요구 사항으로 간주해야 합니다.

컵형과 햇형 감속기 구성에도 동일한 원리가 적용됩니다. 컵형 감속기가 단순히 길이가 길다고 해서 열등한 것은 아니며, 햇형 감속기가 더 작다고 해서 자동으로 더 좋은 것도 아닙니다.

적절한 구조란 사용 가능한 기계적 범위 내에서 요구되는 성능을 제공하는 구조입니다.

소형 고조파 감속기 구조의 개발

변형파 기어의 개발은 토크 밀도, 소형화, 강성 및 시스템 통합 개선에 점점 더 집중되고 있습니다.

플렉스플라인 소재, 치형, 열처리, 웨이브 제너레이터 설계, 베어링 기술 및 정밀 제조 기술의 발전으로 제조업체들은 더 작은 크기 안에서 더 높은 성능을 구현할 수 있게 되었습니다.

동시에 고도로 통합된 자동화 장비에 대한 추세가 증가함에 따라 저프로파일 및 용도별 맞춤형 변속 구조에 대한 수요가 증가하고 있습니다.

하나의 구성을 다른 구성으로 대체하기보다는, 시장은 다양한 요구 사항에 맞는 다양한 솔루션을 지속적으로 개발할 가능성이 높습니다.

컵 타입 — 성능과 가격의 균형

모자형 디자인 - 소형화 및 기계적 통합

팬케이크형 — 초저축 높이

이를 통해 기계 설계자는 전체 동작 시스템을 최적화할 때 더 큰 유연성을 확보할 수 있습니다.

HONPINE 정밀 고조파 감속기 솔루션

HONPINE은 산업 자동화, 3C 제조, 반도체 장비, CNC 기계, 정밀 검사 및 기타 고정밀 응용 분야를 위한 정밀 하모닉 전송 제품과 회전 운동 솔루션을 개발합니다.

HONPINE은 하모닉 리듀서를 선택할 때 다음과 같은 주요 매개변수를 평가할 수 있습니다.

• 출력 토크

• 감소율

• 백래시

• 비틀림 강성

• 최대 입력 속도

• 설치 치수

• 중공 요구 사항

• 방사형 및 축방향 하중

• 허용 순간

• 듀티 사이클

• 서비스 수명

목표는 단순히 가장 작거나 가장 높은 토크를 가진 감속기를 선택하는 것이 아닙니다. 적합한 하모닉 트랜스미션은 필요한 정밀도, 강성, 토크 용량, 내구성 및 기계적 통합성을 제공하는 동시에 전체 기계 구조에 효율적으로 통합되어야 합니다.

결론

컵형, 모자형, 팬케이크형 하모닉 감속기는 변형파 전달을 최적화하는 세 가지 서로 다른 접근 방식을 나타냅니다.

컵형 스트레인 웨이브 기어는 토크 용량, 정밀도, 신뢰성 및 제조 비용 간의 균형이 뛰어난 성숙하고 경제적인 구성입니다.

모자형 변형파 기어는 축 방향 패키징 및 기계적 통합 개선에 중점을 두어 소형 산업용 회전 메커니즘에 적합합니다.

팬케이크형 하모닉 감속기는 축 방향 높이를 최소화하여 슬림한 디자인을 더욱 발전시켰으며, 특히 얇은 회전 스테이지 및 높이 제한이 심한 장비에 유용합니다.

모든 경우에 우월한 구성은 없습니다.

3C 자동화, 반도체 장비, CNC 기계, 정밀 검사 및 기타 고정밀 산업 응용 분야에서는 실제 기계적 요구 사항을 바탕으로 적절한 제품을 선택해야 합니다.

엔지니어는 다음 사항을 평가해야 합니다.

토크 + 회전 관성 + 강성 + 백래시 + 축 방향 공간 + 중공 요구 사항 + 작동 주기 + 수명 + 비용

따라서 최고의 고조파 저감 장치는 반드시 가장 작거나, 가장 비싸거나, 가장 평점이 높은 제품은 아닙니다.

이는 해당 응용 분야의 기계적 요구 사항에 가장 잘 맞는 구성입니다.
