토크 모터를 선택하는 방법? 심층 가이드

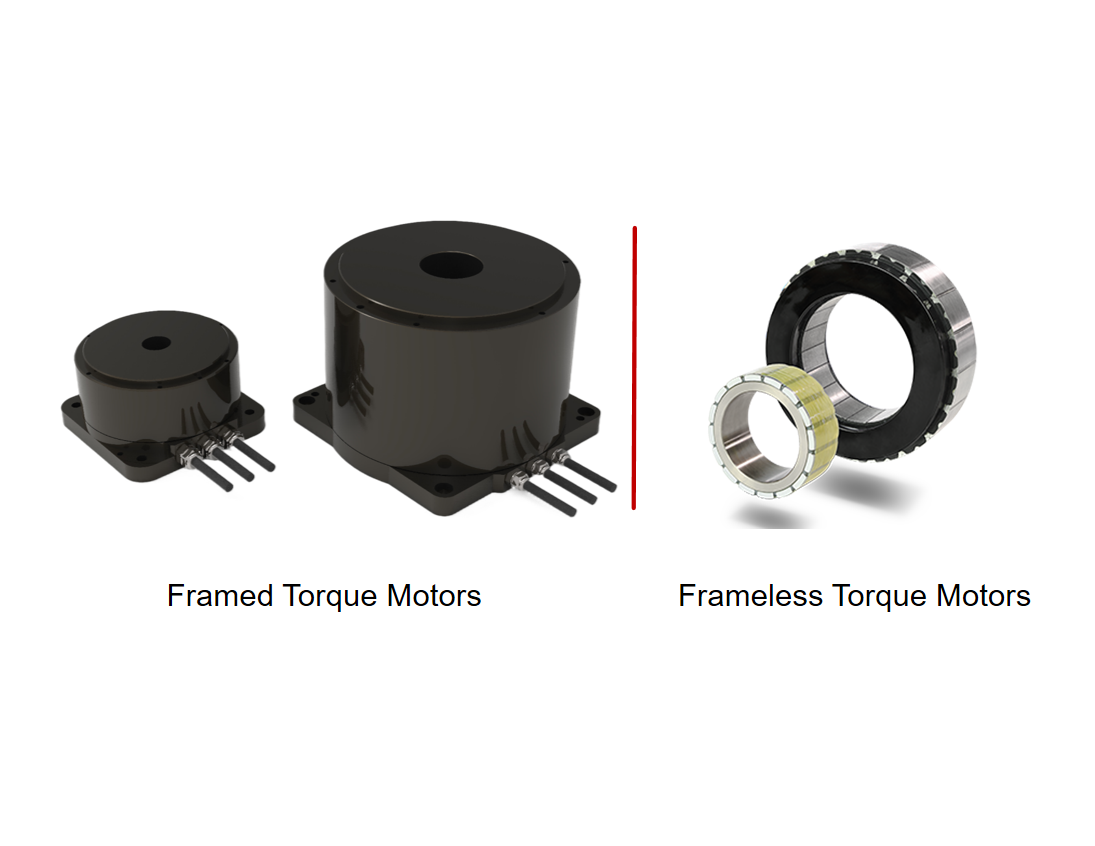

토크 모터는프레임리스 토크 모터와프레임형 토크 모터(DD 모터)로 나눌 수 있습니다. 이 글에서는 프레임리스와 프레임형 토크 모터의 근본적인 차이점과, 특정 용도에 맞는 모터를 선택하는 방법을 설명합니다.

토크 모터란 무엇인가?

토크 모터는 주로 출력 토크를 제어하도록 설계된 모터입니다. 그 제어 과정은 속도나 위치 제어보다 정밀한 토크 출력에 더 중점을 둡니다. 높은 토크 출력과 정밀한 제어 능력 덕분에 토크 모터는 공작 기계, 자동화 생산 라인, 로봇 관절처럼 높은 동적 성능, 정밀 위치 결정, 안정적인 토크 출력이 필요한 응용 분야에서 일반적으로 사용됩니다. 토크 모터는 프레임리스형과 프레임형으로 구분할 수 있습니다.

토크 모터의 핵심 설계 및 개발

본질적으로 토크 모터는 다극 영구자석 동기 직접 구동 모터입니다. 그 핵심 설계는 저속 정토크, 높은 토크 밀도, 최소 토크 리플이라는 세 가지 목표를 중심으로 이루어지며, 전자기학, 구조, 재료 분야의 혁신을 통해 구현됩니다.

전자기 설계: 고극수 + 분수 슬롯으로 부드러운 저속 운전 구현

지난 5년 동안 주류 토크 모터의 극쌍 수는 12에서 32 또는 심지어 64까지 증가했습니다. 더 많은 극수는 모터가 0 또는 매우 낮은 속도(최저 0.1°/s)에서도 정격 토크를 출력할 수 있게 하여, 기존 모터에서 흔히 발생하는 저속 크리핑이나 떨림을 제거합니다. 최적화된 분수 슬롯 집중 권선(예: 48 poles / 324 slots, q=2.25)과 결합하면 토크 리플을 정격 토크의 1% 미만으로 줄여, 매우 부드럽고 스톨 없는 운전을 실현할 수 있습니다.

구조 형식: 모든 시나리오를 위한 프레임리스 / 프레임형 옵션

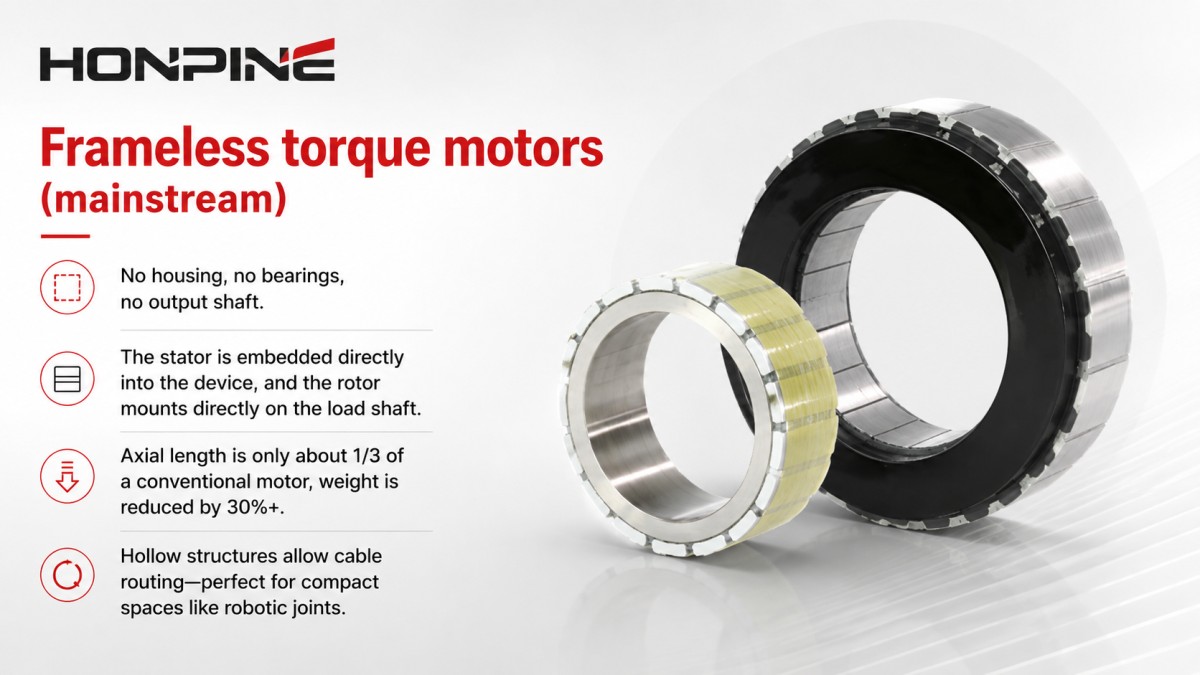

프레임리스 토크 모터(주류): 하우징, 베어링, 출력축이 없습니다. 고정자는 장비 내부에 직접 내장되고, 회전자는 부하축에 직접 장착됩니다. 축방향 길이는 일반 모터의 약 1/3에 불과하고, 무게는 30% 이상 감소하며, 중공 구조로 케이블 배선이 가능해 로봇 관절처럼 좁은 공간에 매우 적합합니다.

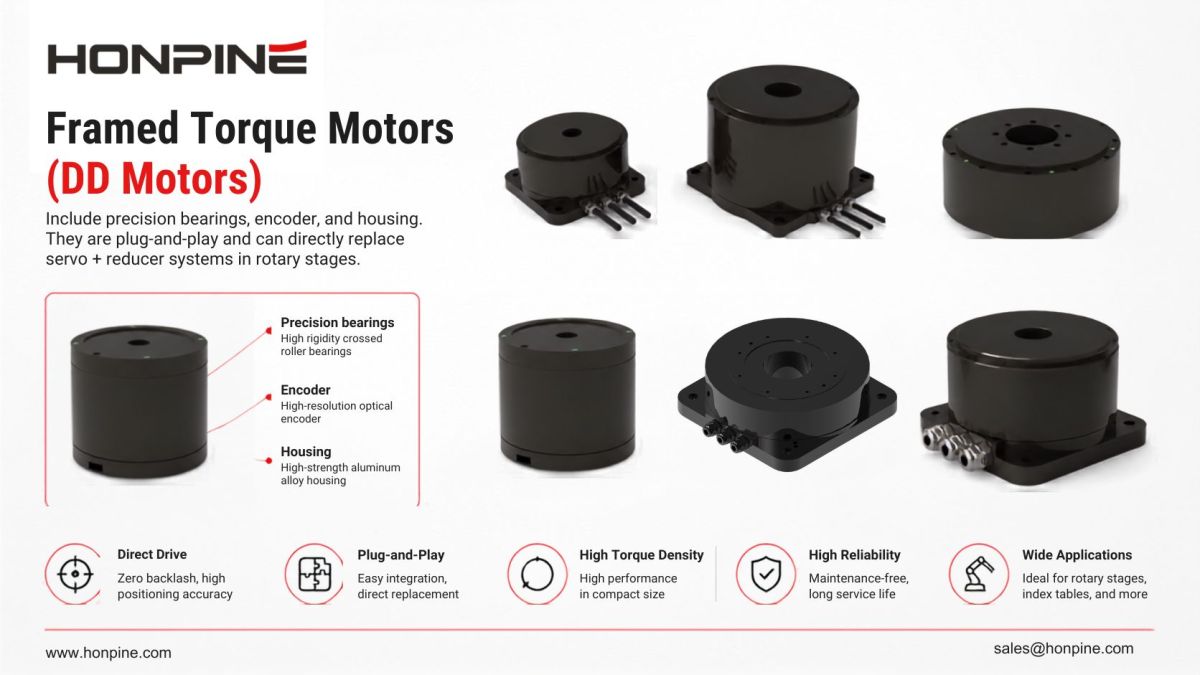

프레임형 토크 모터(DD 모터): 정밀 베어링, 엔코더, 하우징을 포함합니다. 플러그 앤 플레이 방식이며, 회전 스테이지에서 서보 + 감속기 시스템을 직접 대체할 수 있습니다.

재료 혁신: 희토류 자석 + 고전도성 구리

고급 NdFeB 자석(예: N52H, 잔류 자속 ≥1.45T)과 고전도성 구리 합금을 결합하여 넓은 온도 범위(-40°C to 125°C)에서 안정적인 고토크 출력을 보장하고 장기적으로 안정적인 성능을 제공합니다.

토크 모터는 어떻게 선택하는가?

실무에서는 데이터시트에서 실제 적용까지 토크 모터를 도입하는 과정에서 종종 “아름다운 사양, 실패한 튜닝”이라는 딜레마에 부딪힙니다. 다음은 실제 경험에서 얻은 핵심 가이드라인과 주의사항입니다:

선정의 황금 규칙

토크 우선, 속도는 그다음: 연속 토크는 정상 상태 부하 토크의 ≥1.2–1.5×여야 하며, 피크 토크는 부하 충격 토크의 ≥2×여야 합니다. 특히 잦은 기동/정지가 있는 로봇 관절에서 중요합니다.

관성 매칭: 로봇 관절의 경우 부하 대 모터 관성비는 ≤5:1이어야 진동이나 발진을 방지할 수 있습니다.

엔코더 정확도: 표준 응용 분야: 23-bit 절대 엔코더(분해능 ≈0.0001°); 초정밀(반도체/의료) 분야는 29-bit 엔코더가 필요할 수 있습니다.

피해야 할 3가지 치명적인 함정

정렬 불량(치명적): 프레임리스 모터의 경우 고정자/회전자 동축도는 ≤0.02mm여야 합니다. 더 큰 편차는 토크 리플 급증과 베어링 과열을 유발합니다. 설치 시 다이얼 게이지를 사용하여 엄격하게 정렬해야 합니다.

냉각 무시: 토크 모터는 저속에서 높은 전류를 발생시켜 상당한 열을 만듭니다. 최대 전력 밀도 또는 연속 스톨 운전의 경우 강제 수랭 또는 효율적인 공랭을 설계해야 합니다. 한 태양광 세척 로봇 프로젝트에서는 관절 하우징이 히트파이프 증발기 역할을 하고 절연 냉각수가 순환하도록 하여 연속 토크 밀도를 4× 높였습니다.

구조 강성 부족: 직접 구동에는 감속기 완충이 없으므로 낮은 강성은 공진을 일으킬 수 있습니다. 로봇 관절에는 일체형 중공 구조를, 회전 스테이지에는 보강된 주철 베이스를 사용하십시오.

핵심 튜닝 팁 & EMI 고려사항

튜닝: 코깅 토크 보상, 고조파 억제, 마찰 피드포워드를 활성화하십시오. 전류 루프 대역폭은 2kHz를 초과해야 하며(이상적으로 ≥5kHz), 토크 리플을 억제할 수 있습니다. 한 수술용 로봇 프로젝트에서는 PI 파라미터를 Kp=0.35, Ki=1200으로 조정해 0.5ms 전류 응답을 달성했습니다.

EMI: 스펙트럼 분석기를 사용하여 EMI를 감지하십시오.

노이즈가 특정 주파수(예: 1.2MHz)에 집중될 경우, 고정자 권선과 전원선에 3중 차폐(구리 포일 + 나노결정질 + 도전성 직물)와 자성 링을 적용하는 방법이 있습니다. 흥미롭게도 PWM 주파수를 15kHz에서 18kHz로 높이면 피크 EMI를 8dB 줄이는 동시에 스위칭 손실은 5% 증가하여 기계적 공진을 피할 수 있습니다.

프레임리스 및 프레임형 토크 모터에 대한 자세한 정보와 견적이 필요하시면 문의해 주십시오.
