RV 감속기 핵심 기술 심층 분석: 사이클로이드 프로파일 수정, 정밀 제조 및 장기 정밀도 유지

산업용 로봇, 휴머노이드 로봇 및 고급 자동화 장비의 핵심 구동 부품 중 하나로서, RV 감속기는 운동 정밀도, 하중 용량 및 사용 수명에서 결정적인 역할을 합니다. 정밀 하모닉 감속기, 로봇 관절 액추에이터, 유성 기어박스 및 RV 감속기를 전문으로 하는 제조업체인 HONPINE(Suzhou Honpine Precision Industry Co., Ltd.)은 정밀 전달 기술의 발전에 지속적으로 주력하며, 전 세계 자동화 산업에 신뢰할 수 있고 고성능의 모션 솔루션을 제공하는 데 전념하고 있습니다.

이 글은 RV 감속기 기술의 세 가지 핵심 측면—사이클로이드 기어 프로파일 수정, 정밀 제조 공정, 장기 정밀도 유지—을 살펴보며, 엔지니어, OEM 및 자동화 전문가에게 업계에서 가장 까다로운 엔지니어링 과제 중 하나에 대한 유용한 기술적 인사이트를 제공합니다.

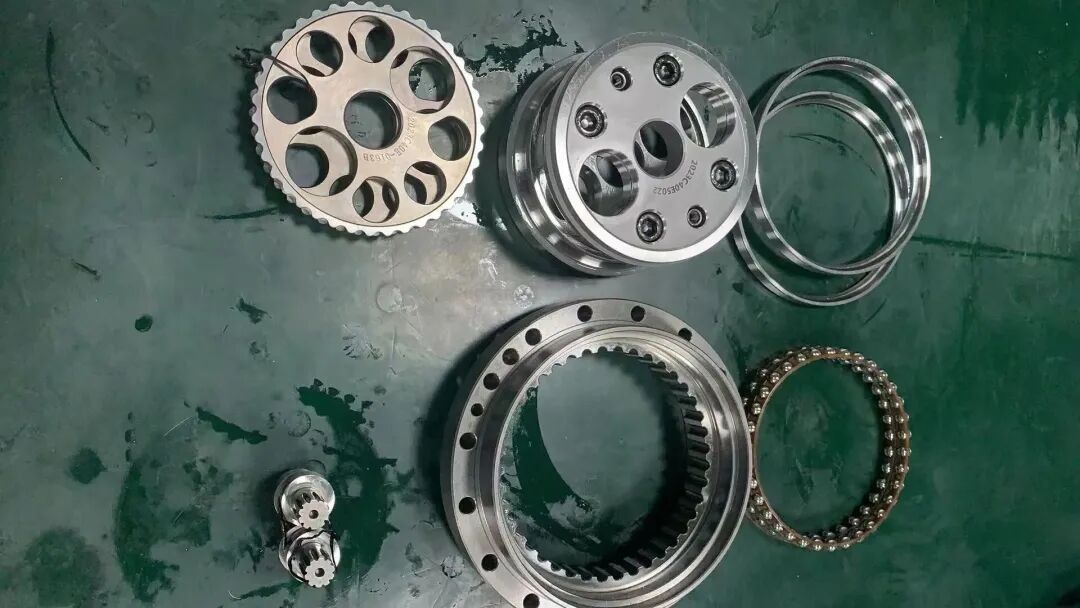

1. 사이클로이드 기어 프로파일 수정: RV 감속기 기술의 핵심

RV 감속기의 전달 원리는 사이클로이드 기어와 핀 휠의 맞물림에 기반합니다. 표준 사이클로이드 치형은 이론적으로 공액 맞물림을 제공하지만, 실제 운전에서는 세심하게 설계된 프로파일 수정이 필요합니다.

프로파일 수정이 없으면 치간 간섭과 고착이 발생할 수 있습니다. 적절한 수정은 윤활유막 형성, 열팽창 및 운전 중 탄성 변형을 수용하는 데 필요한 백래시를 만들어 냅니다.

프로파일 수정 전략은 다음 다섯 가지 핵심 성능 지표에 직접적인 영향을 미칩니다:

• 백래시

• 전달 정밀도

• 하중 용량

• 소음 수준

• 사용 수명

세 가지 기본 프로파일 수정 전략

음의 등거리 + 음의 시프트

• 균일한 백래시 분포

• 우수한 윤활 조건

• 고속, 경부하 응용에 적합

음의 등거리 + 양의 시프트

• 더 균일한 하중 분포

• 중하중 응용에 더 적합

양의 등거리 + 음의 시프트

• 우수한 백래시 제어

• 고정밀 위치 결정 응용에 이상적

많은 제조업체가 이러한 세 가지 방법을 이해하고 있지만, 진정한 과제는 서로 다른 운전 조건에 맞는 최적의 조합과 파라미터 세트를 선택하는 데 있습니다. 이를 위해서는 방대한 실험 데이터베이스, 축적된 엔지니어링 경험, 그리고 지속적인 최적화가 필요하며, 이는 업계에서 가장 중요한 기술 장벽 중 하나를 형성합니다.

학술 연구 또한 등거리 및 시프트 수정이 본질적으로 크라우닝된 치형을 도입한다는 점을 보여줍니다. 최적화된 범위 내에서 적절한 크라우닝은 맞물림 성능과 내구성을 모두 크게 향상시킵니다.

최근의 다목적 최적화 연구는 산업용 로봇용 RV 감속기가 고전달 정밀도, 높은 토크 밀도, 뛰어난 하중 지지 능력 등 여러 목표를 동시에 만족해야 함을 추가로 입증합니다.

가변 하중 하에서의 동적 보상

현대의 산업용 및 휴머노이드 로봇은 매우 역동적인 조건에서 작동하므로, 정적 프로파일 수정만으로는 충분하지 않습니다.

일반적인 동적 과제는 다음과 같습니다:

• 정격 토크의 3~5배에 이르는 기동 토크 스파이크

• 충격 하중 시 급격한 탄성 변형

• 제동 및 역회전 중 급격한 접촉 전이

• 빈번한 가감속으로 인한 가속 마모

동적 보상이 없으면 전달 정밀도는 빠르게 저하됩니다.

현재 많은 국내 RV 감속기 개발은 여전히 리버스 엔지니어링과 반복적인 시행착오 최적화에 크게 의존하고 있습니다.

진정한 정방향 설계 방법론은 다음을 결합한 통합 엔지니어링 툴체인을 필요로 합니다:

• 다물체 동역학(MBD)

• 유한 요소 해석(FEA)

• 열-기계 연성 시뮬레이션

• 접촉 역학 해석

2. 사이클로이드 기어의 정밀 제조: 미크론이 차이를 만드는 영역

형상 연삭 vs 생성 연삭

사이클로이드 기어 연삭은 주로 두 가지 방법으로 수행됩니다:

• 형상 연삭

• 생성 연삭

고정밀 RV 제조의 주요 한계 중 하나는 기계 성능입니다.

5축 CNC 사이클로이드 연삭기는 여전히 중요한 설비 장벽으로 남아 있으며, 많은 고급 시스템이 여전히 수입 기술에 의존하고 있습니다. 이러한 기계는 상당한 투자와 긴 조달 주기를 필요로 합니다.

선도 제조업체들은 국가 연구 프로그램과 지능형 제조 이니셔티브를 통해 이러한 과제를 해결해 왔으며, 이를 바탕으로 3kg부터 1,000kg 이상까지의 하중을 포괄하는 RV 감속기용 정밀 연삭 기술을 개발하고 있습니다.

열처리 변형 제어

사이클로이드 기어의 제조 공정은 일반적으로 다음을 포함합니다:

• 침탄

• 담금질

• 뜨임

• 정밀 연삭

담금질 중 마르텐사이트 변태는 상당한 체적 팽창을 일으킵니다.

불균일한 냉각은 10~20 μm의 단면 변형을 유발할 수 있어, 제조상 매우 어려운 과제를 만듭니다.

변형을 제거하기 위해 과도하게 연삭하면 유효 침탄층 깊이가 감소하여 피로 강도와 사용 수명에 부정적인 영향을 미칠 수 있습니다.

따라서 치수 정밀도와 경화층 무결성 사이의 최적 균형을 달성하는 것이 필수적입니다.

사이클로이드 기어 페어의 미크론 수준 맞춤

RV 감속기는 일반적으로 180° 간격으로 배치된 두 개의 사이클로이드 디스크(A 및 B 디스크)를 사용합니다.

이러한 쌍을 이룬 부품 간의 맞춤 정밀도는 다음을 직접적으로 결정합니다:

• 백래시

• 토크 리플

• 운동의 부드러움

• 전달 정밀도

일반적인 맞춤 요구사항은 다음과 같습니다:

• 반경 방향 치수 차이 1 μm 이하

• 각도 편차 약 5초각

소형 RV 감속기의 경우, 완전 자동 A/B 디스크 맞춤은 여전히 업계 과제로 남아 있습니다. 현재의 자동화 시스템은 미크론 수준의 측정 정밀도와 초정밀 조정을 동시에 달성하는 데 어려움을 겪고 있기 때문입니다.

이 병목은 대량 생산 효율성도 제한합니다.

3. 사용 수명과 장기 정밀도 유지: 진정한 경쟁 과제

초기 정밀도와 장기 정밀도

많은 국내 RV 감속기는 공장 출하 시 약 1분각의 백래시를 달성할 수 있습니다.

그러나 수년간의 연속 운전 동안 그 정밀도를 유지하는 것은 훨씬 더 어렵습니다.

산업용 로봇 제조업체들은 이제 감속기를 초기 정밀도뿐 아니라 제품 수명 주기 전반에 걸쳐 그 정밀도가 얼마나 잘 유지되는지로 평가합니다.

이 격차는 기계 설계보다는 다음을 포함한 완전한 엔지니어링 시스템과 더 관련이 있습니다:

• 재료 피로 저항성

• 열처리 일관성

• 표면 공학

• 윤활 기술

접촉 피로 강도

사이클로이드 기어 치면의 접촉 피로 강도는 감속기 수명을 크게 좌우합니다.

많은 국내 제품은 20CrNiMoA 침탄 합금강을 사용하며, 선도적인 국제 제품의 접촉 피로 강도의 약 80%를 달성합니다.

업계 선도 제조업체들은 일반적으로 다음을 채택합니다:

• 독자적인 침탄강

• 진공 고압 가스 담금질

• 첨단 표면 강화 기술

동일한 하중 조건에서는 낮은 피로 저항성으로 인해 균열이 더 일찍 시작되고 작동 수명이 짧아집니다.

새로운 표면 공학 기술

여러 첨단 기술이 향후 RV 감속기 개발에 유망한 결과를 보여주고 있습니다.

나노 복합 코팅

TiAlN/AlCrN과 같은 다층 코팅은 다음을 제공합니다:

• 더 높은 경도

• 향상된 내마모성

• 더 나은 열 안정성

• 더 낮은 마찰계수

• 감소된 작동 온도

레이저 표면 텍스처링

레이저로 생성된 기어 표면의 미세 딤플 배열은 윤활유 저장소 역할을 하여 오일막의 안정성을 유지하고 윤활 실패를 줄이는 데 도움을 줍니다.

이러한 기술들은 실험실 환경과 파일럿 생산에서 상당한 이점을 입증했지만, 아직 대량 생산되는 국내 RV 감속기에는 널리 적용되지 않았습니다.

그럼에도 불구하고 이는 내구성과 장기 정밀도를 향상시키기 위한 중요한 미래 방향을 제시합니다.

4. 남아 있는 기술 과제와 정방향 엔지니어링 역량

현재 국내 RV 감속기 연구는 주로 여섯 가지 주요 기술 영역에 집중되어 있습니다.

그러나 업계에서 가장 큰 남은 연구 공백 중 하나는 다음 간의 다물리 연성에 관한 것입니다:

• 실제 핀 기어 운동학

• 플래시 온도

• 탄성유체동압 윤활(EHL)

실제로 핀 기어는 이상적인 순수 구름이 아니라 다음의 복합적인 조합을 경험합니다:

• 미끄럼 운동

• 자전

• 공전 운동

맞물림 중 국부적인 플래시 온도는 100~200°C에 이를 수 있으며, 이는 윤활유막 두께와 마찰 거동에 직접적인 영향을 미칩니다.

성능을 정확히 예측하기 위해 미래의 설계 방법론은 다음을 동시에 모델링해야 합니다:

• 윤활유막 두께

• 표면 거칠기

• 치형 수정

• 접촉 압력

• 열 효과

다음 경쟁 우위로서의 정방향 설계

선도적인 RV 감속기 제조업체들은 점차 리버스 엔지니어링에서 포괄적인 정방향 설계로 전환하고 있습니다.

체계적인 개발 프레임워크는 다음을 통합합니다:

• 기초 메커니즘 연구

• 디지털 설계

• 정밀 제조

• 성능 검증

제조업체, 대학, 연구기관 간의 협력은 RV 기술 발전, 기술 표준 수립 및 혁신 가속화에 점점 더 중요해지고 있습니다.

장기적인 경쟁력은 결국 개별 기술의 단발성 돌파구가 아니라 R&D, 제조 역량 및 엔지니어링 전문성에 대한 지속적인 투자에 달려 있습니다.

결론: 기능성 제품에서 세계적 수준의 정밀 전달 시스템으로

RV 감속기의 경쟁 우위는 다음 네 가지 상호 연결된 기술 기둥 위에 구축됩니다:

• 포괄적인 치형 수정 데이터베이스

• 초정밀 제조 장비

• 재료, 열처리 및 윤활 기술의 통합

• 정방향 엔지니어링 및 시뮬레이션 역량

국내 RV 감속기는 시장 채택에서 큰 진전을 이루었지만, 세계적 수준의 성능을 달성하려면 개별 기술의 점진적 발전이 아니라 전체 엔지니어링 생태계 전반의 체계적인 개선이 필요합니다.

HONPINE(Suzhou Honpine Precision Industry Co., Ltd.)은 RV 감속기, 하모닉 드라이브 감속기, 유성 기어박스 및 로봇 관절 액추에이터의 최신 개발 동향을 지속적으로 모니터링합니다. 정밀 전달 기술의 지속적인 혁신을 통해, 우리는 산업용 로봇, 휴머노이드 로봇, 자동화 시스템 및 지능형 제조를 위한 매우 신뢰할 수 있고 고성능의 모션 솔루션을 전 세계 고객에게 제공하는 데 전념하고 있습니다.

정방향 엔지니어링 방법론이 성숙하고, 정밀 제조 장비가 점점 더 현지화되며, 재료 기술이 지속적으로 발전함에 따라, 차세대 RV 감속기는 단순히 “작동하는” 수준을 넘어 일관되게 우수한 정밀도, 내구성 및 장기 신뢰성을 제공하는 방향으로 나아갈 것입니다.
